Принцип работы котла Холмова — тонкости эксплуатации

Лучшие шахтные котлы

ШК пиролизного типа сегодня востребованы у населения, проживающего в одноэтажных и двухэтажных домах, поскольку они доказали свою эффективность и продемонстрировали простоту эксплуатации.

Рынок довольно быстро отреагировал на запросы покупателей и наполнился большим разнообразием агрегатов отечественных и зарубежных производителей.

В рейтингах покупок в сети 2020 году наибольшим спросом пользуются агрегаты со сроками эксплуатации более 20 лет и инновационными поверхностями нагрева.

Основные характеристики шахтных котлов.

Показатели	Пиролиз 43 Кп-10	Heiztechnik ( 12 кВт	Wirbel ECO CK Plus 25
Цена	67100 руб.	215760 руб.	277845 руб.
Модель	66694	90128	80023
Производитель	Пиролиз 43	Heiztechnik	Wirbel
Краткое описание	Продолжительность работы на 1 закладке до 10 час. КПД 85% до 90%. Энергоемкость, Низкое потребление топлива Автоматическое поддержание температуры отопления.	Мощность 12 кВт, новинка ЕС, инновационная техника. Экологический чистая установка отопления с усовершенствованной горелкой с автоподжогом и системой самоочистки . КПД — 91 %, температура нагрева – 85 С.	Универсальный агрегат для жидкого и твердого топлива. Диапазон нагреваемой среды – 40/90 С, КПД на твердом топливе – 85 %, на жидком – 90 %
Мощность кВт:	10	12	25
Вес, кг	210	350	271
Габариты (ВхШхГ), мм	1070х500х800	1370х1150х550	1260x915x1070
Диаметр дымохода, мм	160	150	160
Страна производитель	Россия	Польша	Германия

Таким образом, подведя черту, можно утверждать, что котлы шахтного типа – эффективные устройства с низким удельным расходом топлива. Такие агрегаты сегодня применяется для индивидуального отопления жилых и общественных, существенно снижая расходы владельцев на обогрев.

Плюсы и минусы

Конечно же, у такого замечательного котла имеются свои плюсы и недостатки. О них и пойдёт речь в этой части статьи.

Все преимущества

Итак, начать стоит с плюсов, которых не мало:

• Универсальность. Котёл Холмова, как уже было сказано выше, может работать на любом виде сухого топлива, таких как дрова или брикеты. Также в нём могут быть использованы намокшие дрова (влажность не должна превышать сорока пяти процентов);
• Высокий коэффициент полезного действия. Такой отопительный котёл может быть использован в самых различных условиях в зависимости от того, какая модель была выбрана. К примеру, существуют модели для загородных домов, помещений под склад, коттеджей и так далее.
• Высокая автономность. Это не касается моделей с зависимостью от электропитания. Энергонезависимые модели, без доступа к электричеству, могут работать от двенадцати до восемнадцати часов на одной закладке топлива.
• Высокий уровень безопасности. С котлом Холмова не нужно устанавливать системы, которые будут отслеживать утечки угарного газа. Его утечка в этом котле практически равна нулю.

Единственный недостаток

Однако, не стоит думать что котёл Холмова идеален. У него тоже есть минус, но он только один – в нём оседает смола и сажа, которые со временем начинают скапливаться. При этом не все они попадают в специально отведённые камеры, а потому вычистить их может быть проблематично.

Что такое шахтный котел

Шахтный котел — это разновидность отопительного оборудования, работающего на твердом топливе. Он является энергонезависимым, эффективным и способным работать в любых помещениях как с принудительной, так и естественной циркуляцией.

Как правило, котлы такого типа изготавливаются в заводских условиях с соблюдением всех технологий и стандартов. Некоторые модели комплектуются дополнительными функциями. Они могут иметь контур нагрева воды, накопительный бак и прочие дополнительные возможности

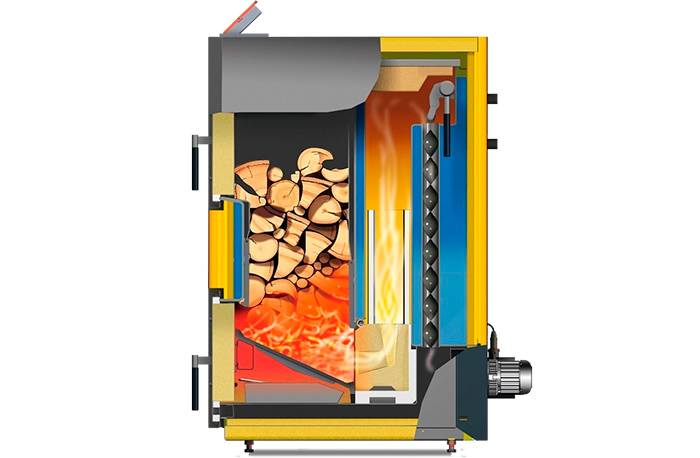

Конструкция и принцип работы

Шахтный котел получил своё название благодаря уникальной конструкции. Его шахта и топочная камера располагается не горизонтально, как у остального отопительного оборудования, а вертикально. В таком устройстве применяется принцип нижнего горения. Свое название котел получил от того, что его камера сгорания имеет вид шахты.

Работают данные агрегаты по следующему принципу:

1. Укладываем дрова в вертикальную топку и поджигаем их снизу в специальном отверстии оборудования.
2. По мере прогорания дрова опускаются вниз под собственным весом.
3. Поток воздуха не позволяет загораться верхнему слою дров.
4. Высокая температура в топочной камере просушивает дрова перед сжиганием.
5. Образующийся газ отправляется в камеру дожига.

Внутренний блок отопительного оборудования обложен шамотным кирпичом, что уменьшает теплопотери и поддерживает высокую температуру. В разных моделях отличаются и конструкции котлов. Но их общей особенностью является наличие вместительной топочной камеры с вертикальной загрузкой.

Чем можно топить такой котел и как его топить правильно

Чтобы в вашем доме было тепло и комфортно, следует научиться правильно топить котел дровами. В технической документации данного оборудования уточняется, что шахтный дровяной котел длительного горения при правильной эксплуатации:

• способен автономно работать на протяжении 6-8 часов;
• не задымляет помещений;
• отдаёт большое количества тепла.

Топить шахтный котел можно:

• брикетами;
• дровами;
• отходами древесины;
• пеллетами;
• опилками и щепками.

Основным видом топлива для шахтного котла являются дрова. Даже если вы будете добавлять другой вид топлива, основой закладки должны быть именно просушенные, благодаря которым вы добьетесь максимальной теплоотдачи.

Чтобы котел радовал вас эффективной и бесперебойной работой, следует научиться правильно его растапливать, так как неправильная укладка дров будет способствовать их зависанию в шахте и остановке процесса горения.

Чтобы этого не допустить необходимо:

1. Закладывать дрова на несколько сантиметров меньше, чем размер камеры топки.
2. Укладывать дрова не вдоль, а поперек камеры.
3. Располагать внизу сухие дрова, а сверху укладывать слегка влажные поленья.

Более подробная информация о том, как растапливать оборудование и правильно укладывать топливо, дана в инструкции отопительного оборудования.

Лучшие шахтные котлы

ШК пиролизного типа сегодня востребованы у населения, проживающего в одноэтажных и двухэтажных домах, поскольку они доказали свою эффективность и продемонстрировали простоту эксплуатации.

Рынок довольно быстро отреагировал на запросы покупателей и наполнился большим разнообразием агрегатов отечественных и зарубежных производителей.

В рейтингах покупок в сети 2019 году наибольшим спросом пользуются агрегаты со сроками эксплуатации более 20 лет и инновационными поверхностями нагрева.

Основные характеристики шахтных котлов.

Показатели	Пиролиз 43 Кп-10	Heiztechnik ( 12 кВт	Wirbel ECO CK Plus 25
Цена	67100 руб.	215760 руб.	277845 руб.
Модель	66694	90128	80023
Производитель	Пиролиз 43	Heiztechnik	Wirbel
Краткое описание	Продолжительность работы на 1 закладке до 10 час. КПД 85% до 90%. Энергоемкость, Низкое потребление топлива Автоматическое поддержание температуры отопления.	Мощность 12 кВт, новинка ЕС, инновационная техника. Экологический чистая установка отопления с усовершенствованной горелкой с автоподжогом и системой самоочистки . КПД — 91 %, температура нагрева – 85 С.	Универсальный агрегат для жидкого и твердого топлива. Диапазон нагреваемой среды – 40/90 С, КПД на твердом топливе – 85 %, на жидком – 90 %
Мощность кВт:	10	12	25
Вес, кг	210	350	271
Габариты (ВхШхГ), мм	1070х500х800	1370х1150х550	1260x915x1070
Диаметр дымохода, мм	160	150	160
Страна производитель	Россия	Польша	Германия

Таким образом, подведя черту, можно утверждать, что котлы шахтного типа – эффективные устройства с низким удельным расходом топлива. Такие агрегаты сегодня применяется для индивидуального отопления жилых и общественных, существенно снижая расходы владельцев на обогрев.

Котлом длительного горения называют котлоагрегат, способный поддерживать горение топлива и теплообразование в течение более длительного периода: сутки и более. Большинство моделей рассчитаны именно на 24-30 часов активности. Однако существуют твердотопливные котлы длительного горения, предполагающие загрузку раз в неделю, что существенно упрощает процесс топки.

Чтобы достичь такой продолжительности теплообразования на одной закладке, важно выбрать не только соответствующую модель, но и вид топлива, его характеристики и размер фракций. Читайте в статье

Читайте в статье

Устройство котла на дровах и угле шахтного типа

Устройство котла Холмова

Котёл данного типа в своей структуре имеет следующие основные элементы:

• корпус;
• камера для закладки топлива;
• камера с теплообменником;
• колосники;
• двери;
• зольник;
• расширительные компенсаторы;
• патрубок для дымохода;
• выходы и входы для слива, подачи и обратки, для крепления группы безопасности либо клапана предохранения;
• термостат.

Твердотопливный котёл Холмова мощностью 12 кВт весит почти 255 кг. Его габариты: высота – 124 см, ширина – 48,5 см, длина – 66 см. Перенести данный агрегат через дверной проём не доставит трудностей. Котлы мощностью 10 кВт по внешнему оформлению и размерам аналогичны предыдущей модели, разница лишь в конструкции изнутри.

Верхние двери агрегата двойные, внутри располагается тепловой изолятор, из-за которого температура не поднимается выше отметки 80 °С. Края обклеены уплотнителем. Окрашены стойкой к температурам краской. Крышка сзади закрывается четырьмя быстросъёмными винтами, а другие – специальными запорами. Дверь зольной камеры внизу закрыта теплоизолятором только на 40 %, причём температура не поднимается выше 90 °С из-за охлаждения постоянными воздушными потоками.

Самая нижняя часть отопительного агрегата – это именно специальная пластина с внутренним тепловым изолятором и парой длинных ножек, а не дно шахты котла.

Такое устройство повышает коэффициент полезного действия котла Холмова и защищает систему обогрева и помещение от пожара. Таким образом, шахтный котёл можно монтировать даже на пол из дерева.

Зависящие от энергии агрегаты дополнительно в своей конструкции имеют дымосос либо вентилятор, контроллер для регулировки процесса горения. Однако всё же большей популярностью пользуются котлы, для работы которых энергия не нужна. В энергонезависимых устройствах контроль производится термостатом типа RT3. Находится он на стенке спереди. С использованием цепочки термостат и небольшую дверцу поддува соединяют через специальное ушко.

Как работает пиролизный котёл?

Дверца поддува нужна для кислородной подачи в агрегат, чтобы держать на должном уровне горение топлива в нём. Находится она на большой двери зольной камеры. Полностью не бывает закрытой никогда, потому что предусмотрен специальный зазор для минимального прохода кислорода.

Сзади, в верхней части, располагается патрубок. К нему присоединяется дымоход. За счёт патрубка осуществляется естественная тяга. Через дверь поддува в отопительный агрегат начинает поступать воздух, который проходит в подколосниковую камеру с парой колосников из чугуна. За ними находится резервный сварной колосник (горбик), что располагается выше предыдущих.

Под колосниками располагается ёмкость для сбора золы. При очистке её можно с лёгкостью достать. Для слива жидкости в нижней части котла есть полудюймовый патрубок, аналогичный предназначен и для группы безопасности либо клапана предохранения.

Расширительные компенсаторы предназначены для того, чтобы исключить расширение котла Холмова до аварийных размеров и разрыв сварных швов.

Расширительные компенсаторы находятся по всему периметру котла. Есть они и во внутренней части корпуса.

Что такое регулятор тяги твердотопливного котла?

Как изготовить?

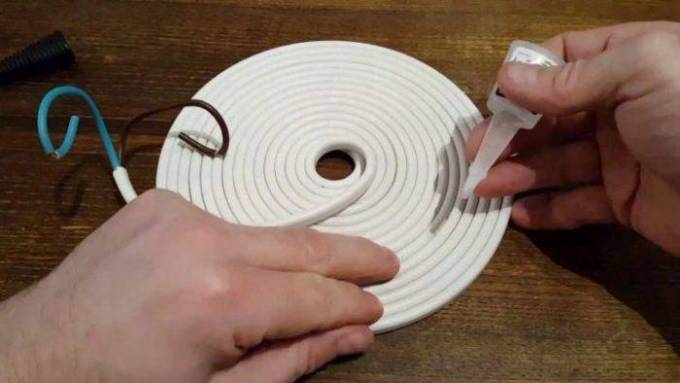

Обязательно следует учесть общие сведения о котлах длительного горения, чтобы исключить ошибки. Если все же выбран не твердотопливный, а электрический аппарат, стоит отдать предпочтение устройству, действующему по закону Тесла. Ничего сверхъестественного и противоречащего основным законам природы тут нет. В конструкции котла вместо обычной катушки используют деталь бифилярного типа. Суть принципа действия проста: электричество не противодействует себе, так как не создается обратная ЭДС, и потенциал стремительно выходит на высшую точку.

Возвращаясь к основной теме, нужно заметить, что большое внимание разработчики всегда уделяют поддуву. Его монтируют после окончания работы над самим котлом. Делается это так:

Делается это так:

• крепится вентилятор к трубе;
• поддув присоединяется к управляющей системе;
• подключается все необходимое оборудование к сети;
• производится настройка параметров подкачки воздуха;
• делается пробный розжиг топки;
• через 5 минут запускается электрический поддув (тогда он «запомнит» оптимальные параметры работы).

Так как любой котел оснащают теплообменником, обязательно понадобится и бустер для его эффективной промывки. Покупка таких устройств – не самое разумное дело, ведь стоимость их начинается от 20 тысяч рублей, и это явно не лучшие версии. Сначала берут пару цельных пластин из металла, толщина их должна быть ровно 0,25 см. Сверлят отверстия (ориентируясь на то, чтобы они совпадали с отверстиями в теплообменнике). «Американки» внутренней долей вводят в низовые отверстия пластин, потом болтами прижимают пластины, чтобы штуцеры не отходили от теплообменника.

Шланги подключают обычно с использованием латунных штуцеров ¾, также потребуется емкость (обязательно очищенная как следует). Штуцером фиксируют шланг максимально плотно. К этому моменту надо приготовить реагент для промывки; вопреки популярным рекомендациям, использовать кислоты, даже разбавленные, нельзя. Теперь, разобравшись с дополнительными компонентами для твердотопливного котла и его обслуживания, можно подумать о самой конструкции. Изготовление корпуса по точному размеру требует использования сварки.

Сделать зольник куда проще, это всего лишь металлический выдвижной ящик с ручкой. А вот утеплению котла требуется уделить больше внимания. От четкости и правильности этой работы прямо зависит величина тепловых потерь и расходы на обогрев. Легкая теплоизоляция лучше всего создается асбоцементным раствором, котел при этом закрывают рубероидом, на него монтируют стальную сетку, которая и удерживает раствор.

Нельзя обойтись без заблаговременного формирования каркаса, если предстоит утеплять котел минеральными или базальтовыми плитами.

Каркас приваривают, потом:

• монтируют слой теплозащиты;
• усиливают его сетью из стали;
• смазывают сеть раствором извести и шлака;
• красят получившуюся поверхность в нужный тон.

До обустройства теплоизоляции по любому методу корпус котла очищают и обрабатывают антикоррозийными составами. Обязательно нужно утеплять трубы, связываемые с нагревательным оборудованием. Для удержания тепла дымоход окружают не только ватными рулонами, иногда их заменяет пенополиуретан

Важно: применять ППУ в жидком виде можно только при наличии необходимой подготовки и специализированного оборудования. Если ни того, ни другого нет, лучше подумать об иных вариантах решения проблемы

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Устройство

Котёл Холмова состоит из следующих деталей:

• корпус;
• топливная шахта;
• камера с теплообменником;
• колосники;
• дверцы;
• зольник;
• компенсаторы расширения;
• патрубок для дымоходной трубы;
• выходы и входы для подачи, обратки, слива и установки группы безопасности или предохранительного клапана;
• терморегулятор.

Отопительный прибор мощностью 12 кВт весит около 255 кг. Его высота составляет 124 см, ширина 48,5 см, а длина 66 см. Занести этот котёл в дверной проём проблем не составит. Устройства на 10 кВт внешне и по габаритам не отличаются от предыдущей модели, различия состоят только во внутренней конструкции.

Загрузочная камера

Верхние дверцы котла двойные, внутри находится теплоизолятор, благодаря которому их температура не превышает 80°С. Края оклеены асбестовым шнуром (уплотнитель). Окраска проведена термостойкой краской. Задняя крышка закрывается четырьмя быстросъёмными винтами, а остальные специальными запорами. Нижняя дверца зольной камеры закрыта теплоизолятором лишь на 40%. При этом её температура не бывает больше 90°С, так как постоянные потоки воздуха охлаждают её.

Обратите внимание! Дно котла (камеры) – это не самая нижняя часть. Ей является специальная пластина с теплоизолятором внутри и двумя длинными ножками.. Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения

В итоге прибор можно устанавливать даже на деревянный пол

Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения. В итоге прибор можно устанавливать даже на деревянный пол.

Энергозависимые котлы Холмова дополнительно оснащаются дымососом или вентилятором, а также контролёром для управления топочного процесса. Но наибольший спрос в основном на энергонезависимые модели. В них контроль над котлом осуществляется терморегулятором типа RT3. Расположен он на передней стенке. С помощью цепочки терморегулятор соединяют с маленькой поддувальной дверцей через специальное ушко.

Котел с дымососом

Поддувальная дверца предназначена для подачи кислорода в котёл, чтобы поддерживать в нём горение топлива. Расположена она на большой двери зольной камеры. Полностью никогда не бывает закрытой, так как предусмотрен специальный зазор для минимального прохода воздуха.

Сзади сверху расположен патрубок, к которому подсоединяется дымовая труба. Именно благодаря этому элементу создаётся естественная тяга. В итоге через поддувальную дверцу в котёл начинает поступать кислород. Воздух проходит в подколосниковую камеру с двумя чугунными колосниками (вытаскиваемыми). За ними распложен дополнительный сварной колосник, по-другому его ещё называют горбик, так как он находится выше предыдущих.

Под колосниками находится ящик для сбора золы. Открыв дверцу, его можно легко вытащить и очистить от отходов. Для слива теплоносителя внизу котла предусмотрен патрубок на полдюйма, такой же установлен для группы безопасности или предохранительного клапана. Патрубки подачи и обратки большего размера, выходной расположен сверху, а обратный снизу.

Обратите внимание! Чтобы котёл не расширился до критических размеров, и не разошлись сварные швы, в его конструкции предусмотрены компенсаторы расширения.

Они расположены по всему периметру отопительного прибора. Также имеются внутри корпуса между камерами в виде стержней и перегородок. Разделительные стенки установлены на расстоянии 24 см друг от друга. В теплообменнике компенсаторы расширения не предусмотрены, так как его размеры позволяют удерживать свою форму.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

• пиролизные котлы Холмова (ПК);
• обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Плюсы и минусы

Отопительный агрегат имеет как преимущества, так и недостатки. С ними стоит ознакомиться перед тем, как совершать покупку или, используя чертежи котла Холмова, конструировать его самостоятельно.

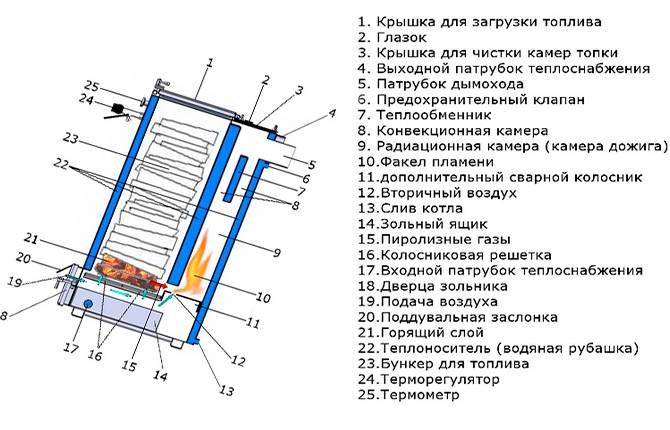

Чертеж котла Холмова (кликнуть для увеличения)

Все преимущества

К достоинствам котлов Холмова стоит отнести следующие:

• возможность функционирования на любом виде твердого топлива;
• высокий КПД. Модельный ряд включает 3 варианта котлов с разной мощностью. Потому у пользователя есть возможность подобрать именно то, что ему нужно;
• автономность работы. Энергонезависимые модели могут работать без вмешательства человека до 16 часов на одной закладке;
• безопасность. Конструкция исключает возможность утечки угарного газа;
• оптимальные габариты, которые позволяют установить отопительный агрегат даже в небольшом по площади помещении.

Единственный недостаток

В процессе использования котла Холмова на стенках его камер и отсеков скапливается сажа, смола. И не всегда есть возможность полноценно очистить их. Чтобы минимизировать возможность скопления сажи, рекомендуется оборудовать отопительный агрегат дымоотсосом.

Котел Холмова применяется в промышленных сооружениях и частных хозяйствах. Он неплохо справляется с отоплением загородных домов и дач. Среди его преимуществ – высокий КПД, экономия топлива и возможность длительного горения на одной загрузке. Производители выпускают модели по 10, 12, 25 кВт. Потому можно купить именно то устройство, которое будет соответствовать всем заявленным требованиям.

Честный обзор работы котла Холмова.

Стоит ли покупать котел Холмова?

Комплектующие для котлов ТГМП

К комплектующему оборудованию котлов ТГМП относятся 2 регенеративных воздухоподогревателя РВП-98 вращающихся на вертикальной оси. Они служат для нагрева первичного воздуха перед подачей в топку для повышения КПД котла.

Тягодутьевой режим в котлоагрегате поддерживается двумя дымососами модели ДОД-31.5/ФГМ, двумя вентиляторами ВДН-25х2, и двумя рециркуляционными дымососами ГД-20-500-У.

Подпитка котла водой выполняется турбонасосом производительностью по воде 1100 т/ч и давлением 360 кг/см2 и пусковым электрическим питательным насосом производительностью 600 т/ч и давлением 320 кг/см2.

Достоинства и недостатки

Высокий КПД

Самым ощутимым плюсом выделяют высокий КПД. При грамотно продуманной схеме дожигания газов пиролиза такая конструкция становится второй по уровню производительности после пиролизных котлов. При этом отметим то, что цена на действительно хороший пиролизный котел намного выше, чем на шахтный котел Холмова. Высокий КПД получается за счет сложной системы съема тепла.

Она дает возможность быстро и эффективно прогревать воду в теплообменнике благодаря сразу двух источникам тепла – радиационного, который возникает при горении пиролизных газов и конвекционного, который образуется за счет теплопроводности при действии нагретого газа с корпусом обменника тепла.

Продолжительность

Еще один важный плюс конструкции заключается в том, что используется принцип нижнего горения. За счет этого получается достичь продолжительного периода сжигания одной порции топлива. Помимо этого, в отличи от котлов с длительным верхним горением, в этой конструкции можно даже во время работы подбросить дров. Такие популярные агрегаты, как котел Стропува и прочие требуют дождаться полного окончания горения перед тем, как будет возможность обновить топливо.

Аналог

Главным конкурентом Холмова среди котлов длительного горения является Стропува. Устройство цилиндрических котлов, которые работают по принципу сгорания слоя, находящегося сверху, не только уменьшает степень удобства использования, но и ограничит КПД. Здесь даже технологически нет возможности создать такой сложный обменник тепла, который есть в котле Холмова и производных.

Достоинства и недостатки

Шахтный агрегат обладает такими основными преимуществами:

1. Универсальность, доступность работы на разных видах топлива, в том числе и на жидком для модифицированных установок.
2. Высокий КПД котла, производительность и автономность без дозагрузки топлива до 24 часов.
3. Продуманная конструкция, упрощающая обслуживание, загрузка/выгрузка осуществляются через отдельные люки.
4. Надежность и безопасность, поэтому загазованность помещения и отравление угарным газом, можно сказать, сведена на «ноль».

К недостаткам относят:

• повышенное сажеобразование и смолы при сгорании топлива;
• огромные габариты установки.

Инструкция по самостоятельной сборке разных видов

Стоит рассмотреть другие конструктивные решения, разобрать их сильные стороны, особенности эксплуатации, зависимость их эффективности от топливной камеры и теплообменника.

Разновидности твердотопливных котлов:

• классические;
• пиролизные;
• верхнего либо нижнего горения.

Помимо разных принципов работы нагреватели часто оснащают вспомогательными устройствами: наддувом, автоматической подачей топлива.

Классический котел на дровах

Продолжительное горение происходит за счет режимов:

• ожидания – когда воздух в топку не подается;
• работы – когда по мере остывания теплоносителя автоматически включается наддув.

Подогретый воздух подается снизу, через колосники. Топливо сжигается, отдавая тепло стенкам водяной рубашки и своду с жаротрубным теплообменником.

Продолжительное горение происходит в классическом котле на дровах.

Последовательность и детали сборки:

• корпус – к днищу приваривают боковые и переднюю стенки, свод;
• теплообменник – начинается выше зольника;
• жаровые трубы теплообменника – сходятся в дымоходный патрубок;
• патрубки подачи, обратки, дымохода;
• воздуховод из профильной трубы 60–40 мм с фланцем для вентилятора;
• базальтовый утеплитель – по бокам и сверху бака;
• листы наружной отделки, дверцы – с уплотнением притворов асбестовым шнуром.

С верхним горением топлива

В принцип работы заложено медленное распространение горения сверху вниз. Эффект улучшен ограничением подачи воздуха. Его хватает на поддержку медленного тления – контролируемого сгорания.

Максимальное время 1 закладки – 20–24 часа.

В котле с верхним горением топлива горение распространяется медленно.

Оно напрямую зависит от следующих факторов:

• окружающей температуры;
• энергоэффективности дома;
• сухости дров;
• заданной температуры теплоносителя.

Даже в суровые морозы котел непрерывно работает 8–12 часов, что в 2–3 раза превосходит простые топки. Автоматический режим задается терморегулятором, механически связанным с воздушной заслонкой.

Водяной

Котел может быть сконструирован 2 способами, такими как:

• водяная рубашка вокруг топки;
• теплообменник внутри камеры сгорания.

Водяная рубашка находится вокруг топки.

Нагреватели водяного отопления для безопасной эксплуатации оснащают клапаном сброса избыточного давления, термометром, манометром – если система работает под давлением.

Пиролизный

Производительный, экономичный надежный – в нем используется эффект двойного сжигания: древесины и выделяемого ей газа. Последний тоже сгорает, а не идет в дымоход, как в обычной топке.

Твердотопливный

Большинство котлов практически всеядны: дрова, пеллеты, уголь, древесные отходы.

Стандартная конструкция:

• топка с колосниками – для загрузки топлива;
• заслонки – задают режимы работы, могут управляться автоматикой;
• теплообменник – водяной контур или бак с жаровыми трубами;
• дымоход.

Твердотопливный котел может работать на дровах или угле.

Самый простой твердотопливный вариант – это обычная топка под баком.

Кирпичный

Котел нижнего горения всегда работает в затухающем режиме. Для розжига датчик электроники включает вентилятор. Так поддерживается активное горение, пока теплоноситель не наберет заданной температуры.

Корпус сложен из кирпича, хорошо сохраняет тепло. Но температурное расширение провоцирует растрескивание швов – для сдерживания нужна обвязка железным уголком.

Теплообменник изготовлен из труб, по которым идет горячий дым – конструкция работает эффективнее водяной рубашки. Колосники ставят с наклоном для лучшего горения и оседания золы. Все дверки специальные – для монтажа в кирпичную кладку.

Шахтный

Уникальность конструкции – в вертикальной загрузочной шахте и топке.

Котел работает по принципу нижнего горения:

1. Закладка дров поджигается через специальное отверстие.
2. Температура в топке предварительно сушит дрова. Прогорая, они оседают под собственным весом.
3. Приток кислорода не дает пламени распространяться вверх. Пиролизный газ уходит на дожигание.

Топливо: дрова, пеллеты, отходы древесины, опил, щепа.

Шахтный котел имеет вертикальную загрузочную топку.

Компоненты котла для сборки своими руками:

1. Топк. Ее пропорции: высота в 2 раза больше ширины.
2. Топливная шахта – размещается сбоку.
3. Зольник – находится под шахтой, разделяется колосниками.
4. Теплообменник, дымоход, заслонки, дверцы.

Особенности действия шахтных котлов

Воздух попадает под колосник и непосредственно в котел посредством поддувальной дверки, поэтому топливо и сжигается. Когда это происходит, образуются дымовые газы – они выводятся сквозь газовую щель. Котел Холмова имеет такую конструкцию, что объема воздуха, который подается посредством поддувальной дверки, изначально уже недостаточно для полноценного сжигания. Как следствие – при работе прибора наблюдается определенный химнедожог.

В нашем случае химический недожог свидетельствует о том, что в ходе окисления образуется не чистый углекислый газ, а он же, но уже в сочетании с угарным. Воздух, который проходит под вспомогательным колосником, затягивается в отверстия на нем. Число данный отверстий таково, что количества вторичного воздуха уже слишком много. Теплонапряженность в этом месте достаточно высокая и может достигать 700-800 градусов, вследствие чего остатки угарного газа и окисляются.

После окисления газ перемещается в радиационный отсек топочной камеры. Там он перемешивается, поднимается и делится благодаря обменнику на пару потоков. Далее посредством выходного патрубка газ попадает прямо в дымоход. Конвективная тепловая энергия забирается обменником и стенками, располагающимися рядом с ним. Рабочая жидкость после прохождения входного патрубка, соответственно, ударяется о стенку, после чего растекается и движется через весь прибор между обменником тепла и камерами. Уже прогретый теплоноситель подается в отопительную систему посредством выходного патрубка в верхней части устройства.

Что такое — котёл Холмова?

Котлы Холмова – это твердотопливные устройства длительного горения. Их конструкция имеет две вертикальные камеры. Первая шахта, побольше, необходима для топливной закладки и процесса горения. Сжигание топлива осуществляется только в закрытом пространстве в нижней части закладки, из-за этого агрегат ещё называют котлом шахтного типа с нижним горением. Вторая шахта, что поменьше, дожигает топливные газы. К тому же в ней находится теплообменник, и именно здесь вода для отопительной системы подогревается с наибольшей силой.

Шахтный котёл функционирует на различном твёрдом топливе. Производится котёл мощностью 10, 12, 25 кВт. Полная загрузка топки обеспечивает обогрев помещения агрегатом в среднем 12-16 часов. Изготавливаются зависимые и независимые агрегаты.
