Как сделать коптильню холодного копчения самостоятельно

Как происходит процесс домашнего копчения?

Тлеющая в топке щепа способствует усиленному образованию дыма, который, двигаясь по длинной трубе, успевает остыть до нужной температуры, а все содержащиеся в нем вредные составляющие за это время выпадают в осадок. В камеру с заготовками он поступает уже очищенный. Воздействует на продукты и выходит через специальное отверстие. Часто это отверстие накрывают влажной мешковиной, которая способствует задержке дыма.

Как получить дым?

С этой целью берется сухая щепа:

• осины;
• клена;
• ольхи;
• дуба;
• любых фруктовых деревьев.

Внимание! Нельзя использовать хвойную щепу, поскольку копоть, образующаяся при ее тлении, испортит вкусовые качества копченостей. Опилки насыпают на дно топки горкой и поджигают

Опилки насыпают на дно топки горкой и поджигают.

Сложности и проблемы

Чтобы копчености не приобретали кислый или горький вкус вследствие воздействия на них дыма, нужно использовать только ольховую щепу или опилки фруктовых деревьев.

Фото 1. Упаковка ольховой щепы для копчения мяса, рыбы, сыров. Лучше всего покупать уже готовую щепу в магазинах.

Вкусовые качества копченостей могут ухудшаться в случае плохого ухода за коптильной камерой — поддон в ней после каждого копчения нужно очищать от скопленного жира и мыть.

Занимаясь копчением, нужно постоянно следить, чтобы опилки тлели, а не загорались. Процесс тления не должен задохнуться из-за отсутствия притока воздуха.

Особенности холодного способа копчения

Готовые копчености, приготовленные холодным способом:

• долго хранятся — до 6 месяцев;
• обладают неповторимым вкусом и ароматом;
• сохраняют все полезные свойства и витамины.

Получившиеся деликатесы нельзя сразу употреблять в пищу — они должны полежать несколько дней в хорошо проветриваемом помещении.

Как построить коптильню холодного копчения

Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.

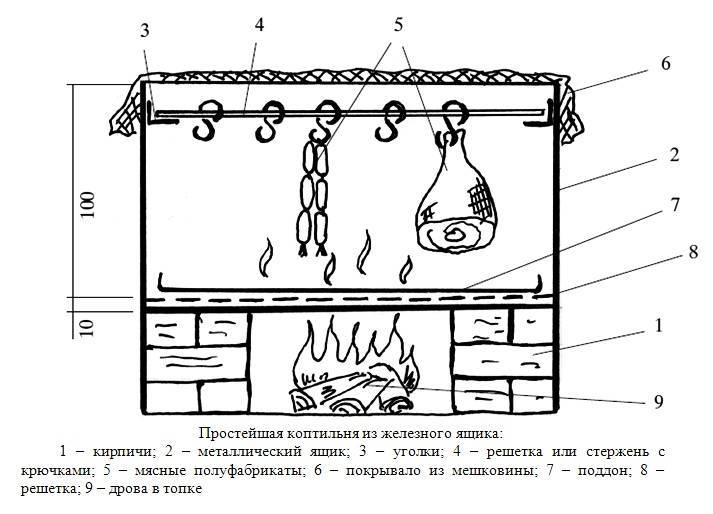

Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

1. удалить внутренние полки;
2. газовой горелкой и стальной щёткой очистить стенки от краски;
3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
5. в нижней части боковой стенки просверлить отверстие Ø20мм;
6. приварить к нему кусок водопроводной трубы с резьбой 1/2″;
7. на боковых стенках через каждые 10см приварить уголки 20х20мм;
8. изготовить необходимое количество решёток и разместить их на уголках.

Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

• В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.

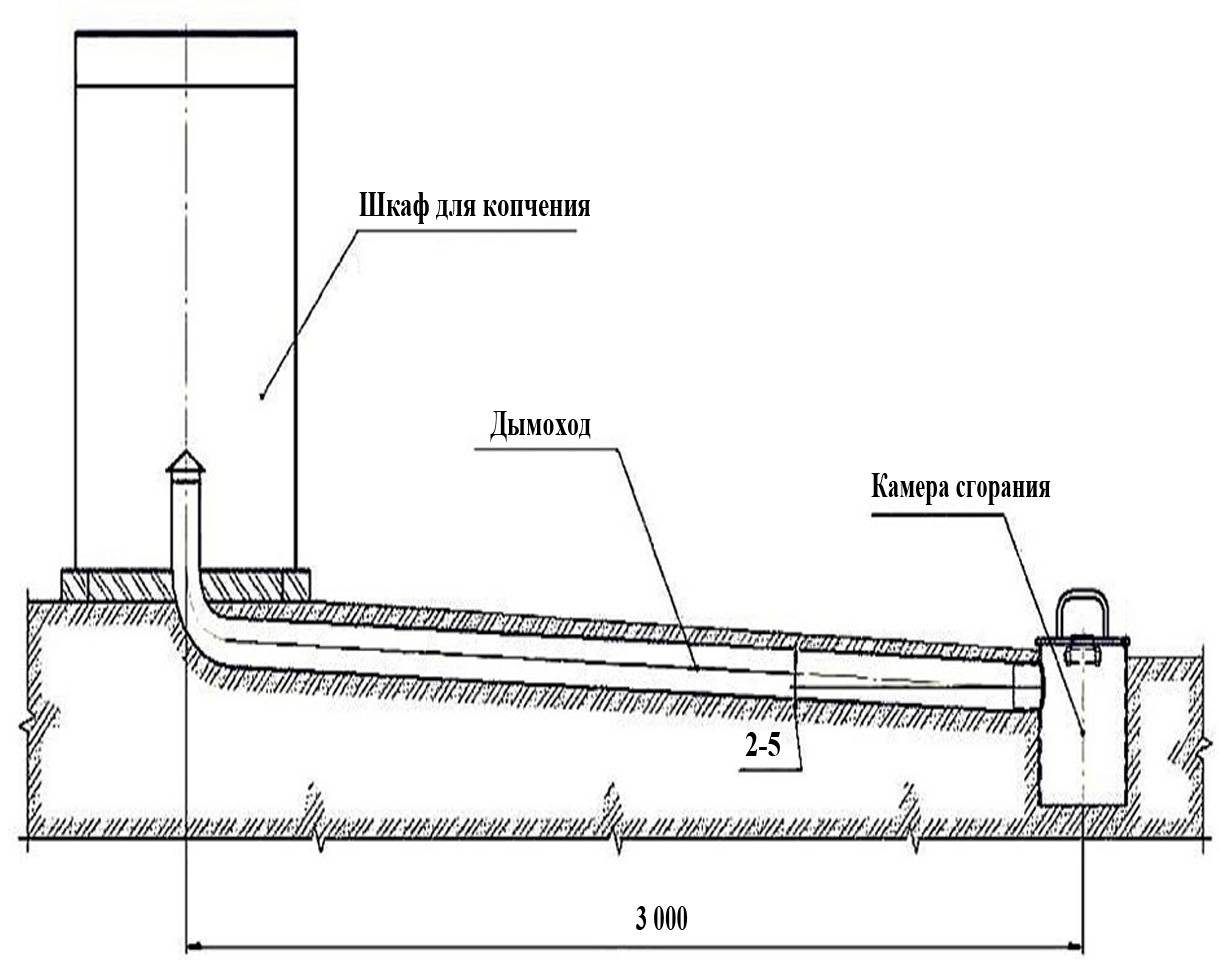

• В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30х30см достаточно длины 3-4 метра, при сечении 15х15см длину необходимо увеличить до 5-7 метров.
• В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.

Дымоход для коптильни холодного копчения

Изготовление дымогенератора

Самой сложной частью коптильни холодного копчения является дымогенератор. Сделать его можно из герметично закрывающейся ёмкости небольшого размера, например, огнетушителя.

Пошаговая инструкция по сборке такого аппарата состоит из нескольких пунктов:

1. разрядить огнетушитель;
2. выкрутить клапан;
3. отмыть аппарат от остатков пенообразующей смеси или порошка;
4. на высоте 7см от дна просверлить 4-6 отверстий Ø12мм;
5. в отверстие, оставшееся после удаления клапана, установить эжектор.

Пошаговая инструкция сборки дымогенератора из огнетушителя

Изготовление эжектора

Принцип работы эжектора заключается в прохождении через него потока воздуха, подаваемого компрессором. Этот поток подаёт дым в камеру, а образующееся при этом разрежение в генераторе усиливает тягу и тление опилок и щепы.

Сделать его можно из водопроводного тройника 1/2″:

1. в выходное отверстие закрутить кусок трубы длиной 10см;
2. с обратной стороны вставить деревянную пробку;
3. в центре пробки просверлить отверстие Ø10мм и вставить соответствующую трубку такой длины, чтобы она вошла в трубу 1/2″;
4. к тонкой трубке шлангом подключить компрессор, а толстая через трубу ПВХ присоединяется к коптильне.

На следующем рисунке изображена схема работы эжектора.

Схема работы эжектора котельни холодного копчения

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

• Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
• На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
• В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
• На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
• Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
• Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

Виды коптилен холодного копчения

При этом можно приспособить установку для копчения разными методами. Собственными силами может быть собрана как стационарная, так и походная коптильня для рыбы, которую легко транспортировать и можно использовать на пикнике или рыбалке для холодного копчения рыбы.

Из дерева

• деревянный брус;
• материал для обшивки: вагонка, обрезная доска и др.;
• материал для крыши: дерево, шифер, профнастил;
• саморезы;
• герметик;
• ручка и петли для дверцы;
• термометр.

Древесина для изготовления берется лиственных пород, хвойная для коптилен не подходит.

1. Из бруса собирается каркас. Если в конструкции для холодного копчения рыбы предусмотрен дымогенератор, то потребуется поднять шкаф. Для этого следует соорудить ножки из дерева.
2. Дно застилается досками.
3. Фиксируются направляющие рейки для крыши. Можно соорудить односкатную или двускатную кровлю.
4. Внутри камеры делаются крепления для продуктов. Можно разместить как сетки, так и продумать рейки, на которые рыба будет подвешиваться на крючках.
5. Обшивка коптильни выбранным материалом. Стыки заполняют силиконовым или акриловым герметиком для полной герметизации емкости.
6. Выстилается крыша. После этого в ней проделывается вентиляционное отверстие.
7. Из бруса собирается решетка для дверцы. Каркас обшивается тем же материалом, что и коптильня. С одной стороны крепятся петли, с другой – ручка. Дверь крепится в предназначенное место.

После подсоединения деревянной камеры к дымоходу, можно производить запуск коптильни холодного копчения. Если дым не просачивается наружу, то технология соблюдена, и уже через определенное время на столе появится ароматная копченая рыба.

Из холодильника

Снимается внутренняя пластиковая обшивка

Важно оставить дверной уплотнитель. Так конструкция получится максимально герметичной

Решетки следует снять и тщательно вымыть

Затем поместить их на место. Дверь нужно усовершенствовать и добавить крючок для закрывания. При наличии отверстий в корпусе, их потребуется скрыть скотчем. Сверху на холодильнике вырезается отверстие, в которое будет встроен вытяжной вентилятор и подсоединена труба для дымоотвода. Внизу конструкция дополняется поддоном для стекания жира. Под поддоном устанавливается электрический нагреватель. В нижней части корпуса проделывается отверстие, через которое шнур от электрической плитки выводится к розетке. На нагреватель устанавливается емкость для опилок и щепы.

В ней удастся приготовить копченостей на большую компанию. Процесс сборки прост и не требует особых навыков, поэтому справится с ним даже начинающий мастер.

Из пленки

Если готового агрегата нет, то можно быстро соорудить коптильню для рыбы из полиэтилена. Для изготовления потребуется плотная пленка и деревянные жерди. Собирается установка по следующему алгоритму:

1. На ровной поверхности вбиваются в землю в форме квадрата 4 жердины не меньше полутора метров в высоту.
2. Между жердями натягиваются прутья проволоки на большом расстоянии, чтобы рыба висела неплотно.
3. Внизу самодельной конструкции выставляется ведро с горящими углями. Это простой вариант дымогенератора. Сверху в ведро кладется свежая трава, чтобы дым был густой и плотный. В некоторых случаях возможно угли раскладывать прямо на земле, но возможно возгорание, если рядом есть сухая трава.
4. Конструкция обтягивается пленкой, которая сшита с одной стороны. Внизу полиэтилен фиксируется камнями.

Длительность копчения рыбы в такой коптильне составляет 3 часа. После этого необходимо открыть пленку и дать дыму выветриться. На следующий день процедура повторяется.

Из бочки

Если нет желания изготавливать дымоходы и многое другое, можно установить бочку прямо на печь, но в таком случае потребуется тщательно следить за температурой дыма, который попадает в камеру. Длительность приготовления рыбы в такой коптильне составляет около 3 дней.

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

• болгарка;
• рулетка и угольник;
• арматура мелкого диаметра;
• сварочный аппарат;
• пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

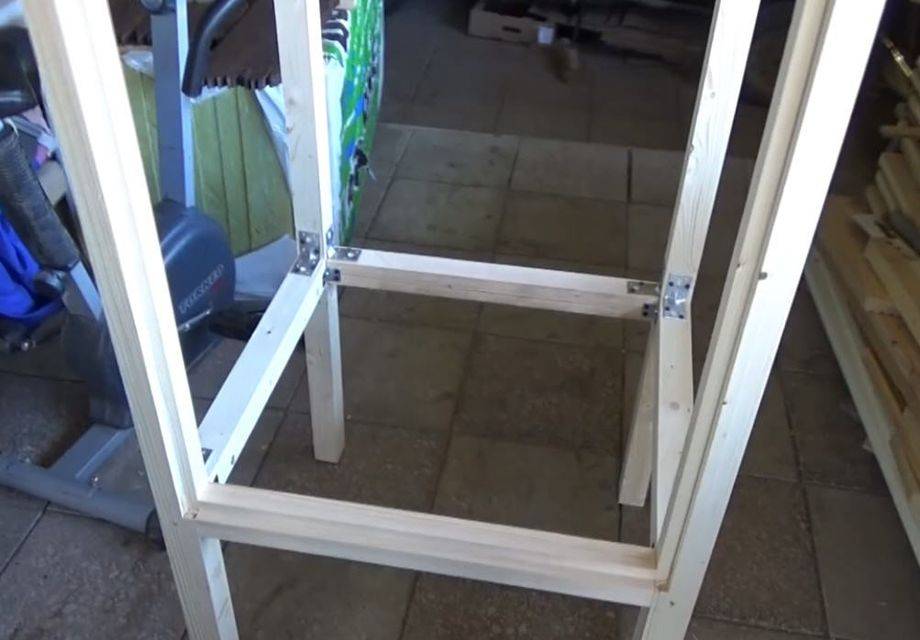

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

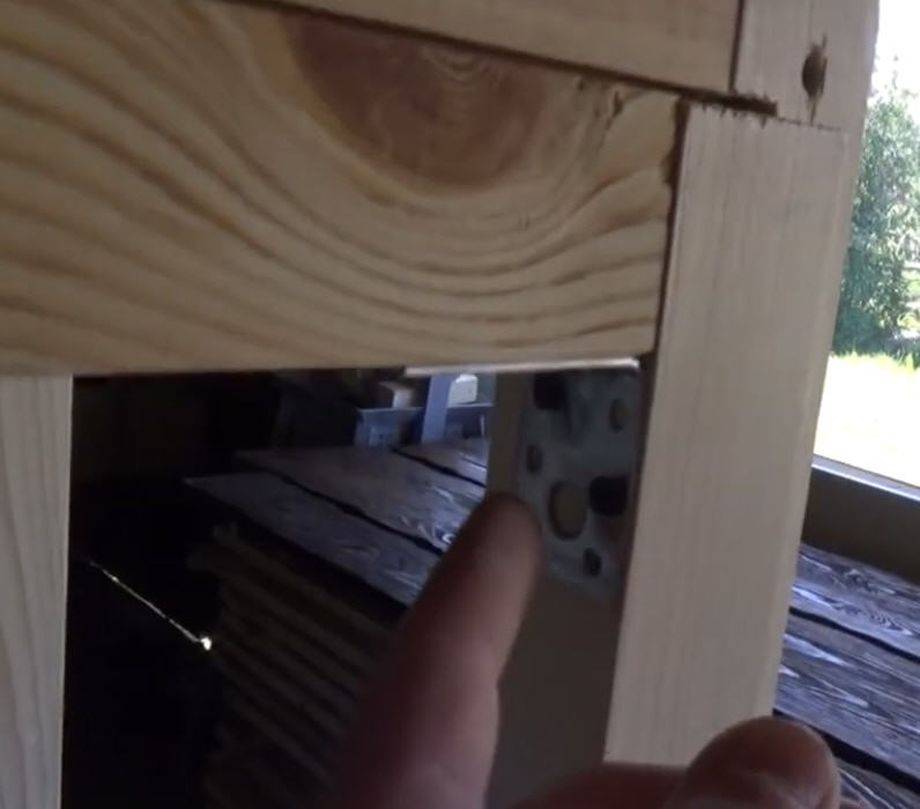

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

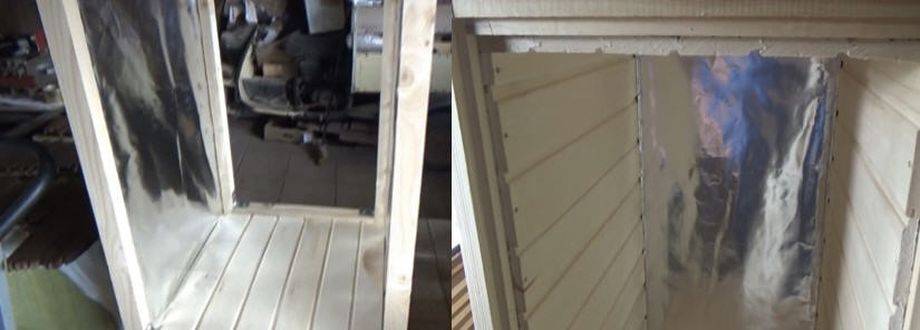

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

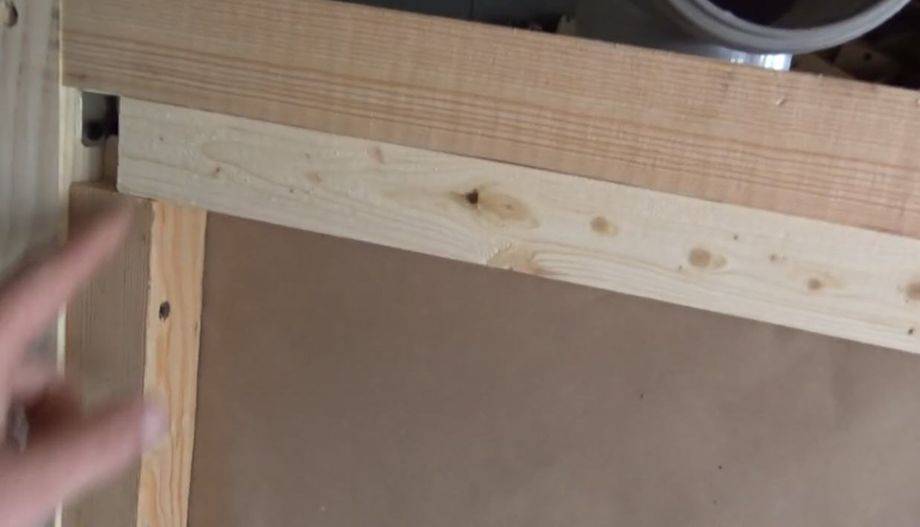

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

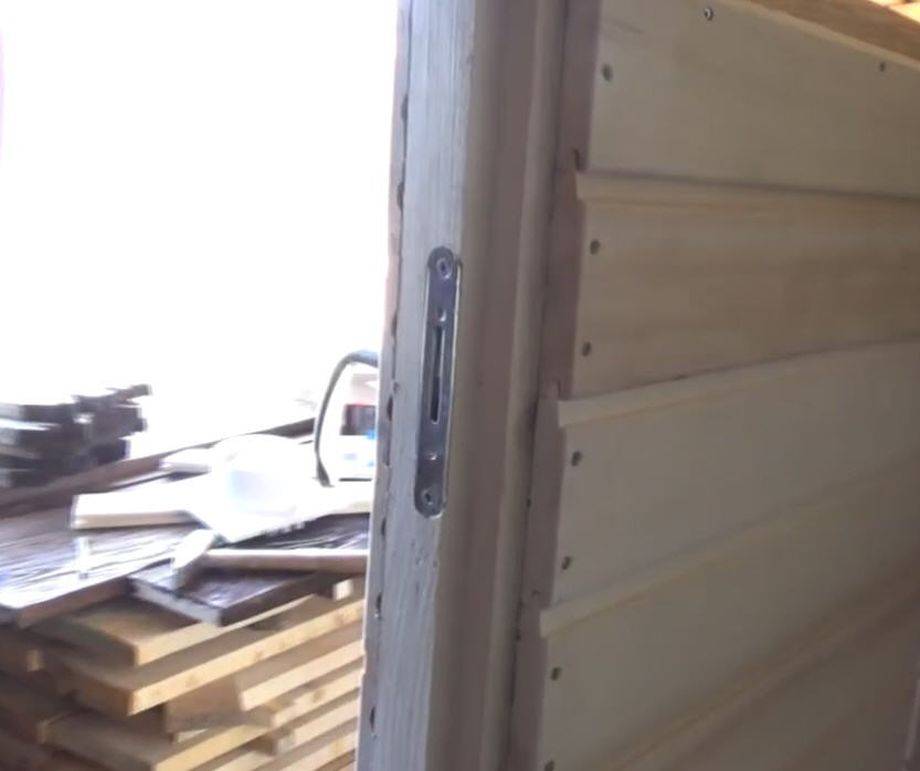

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

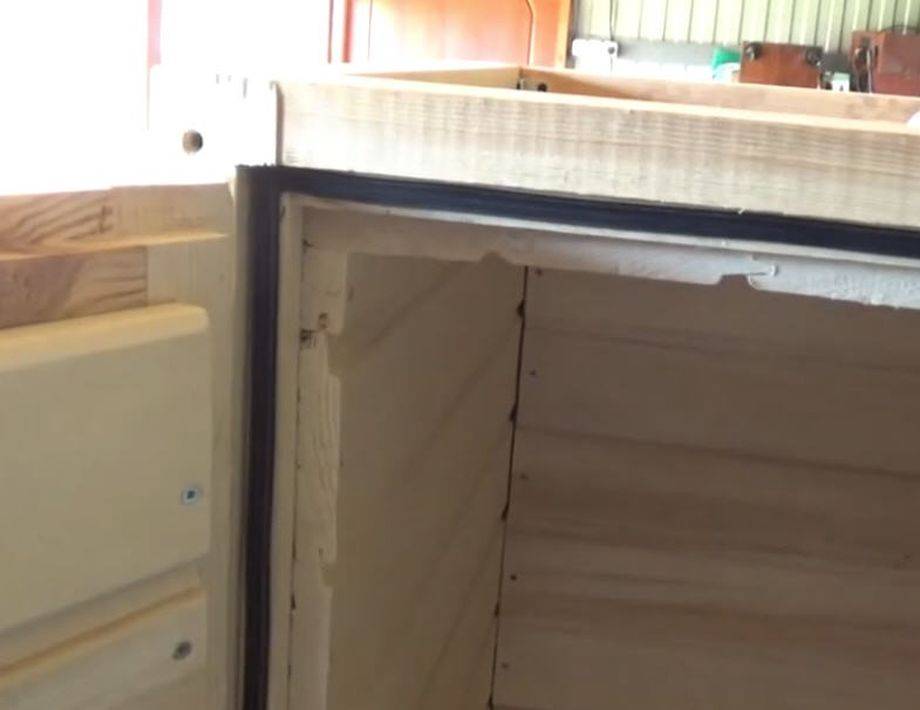

Проём дверки герметизируем резиновым уплотнителем.

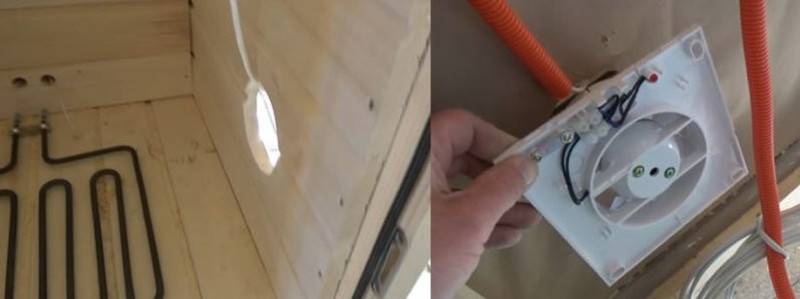

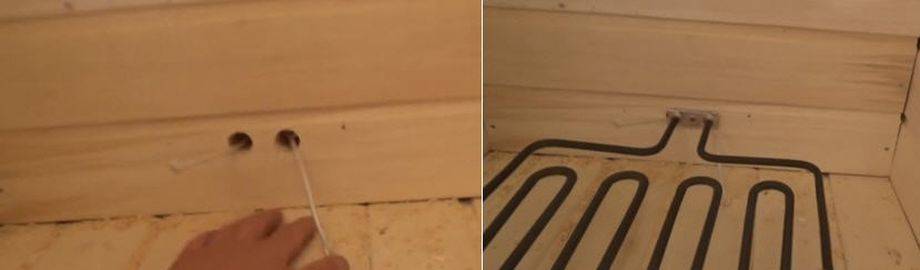

Внизу шкафа сверлим два отверстия для подключения тэна.

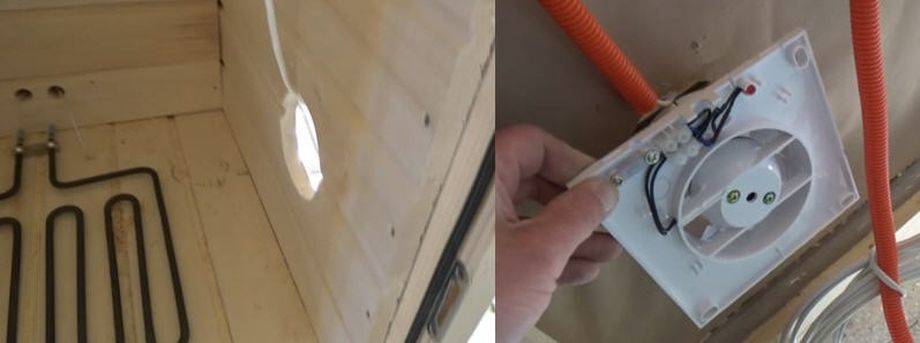

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

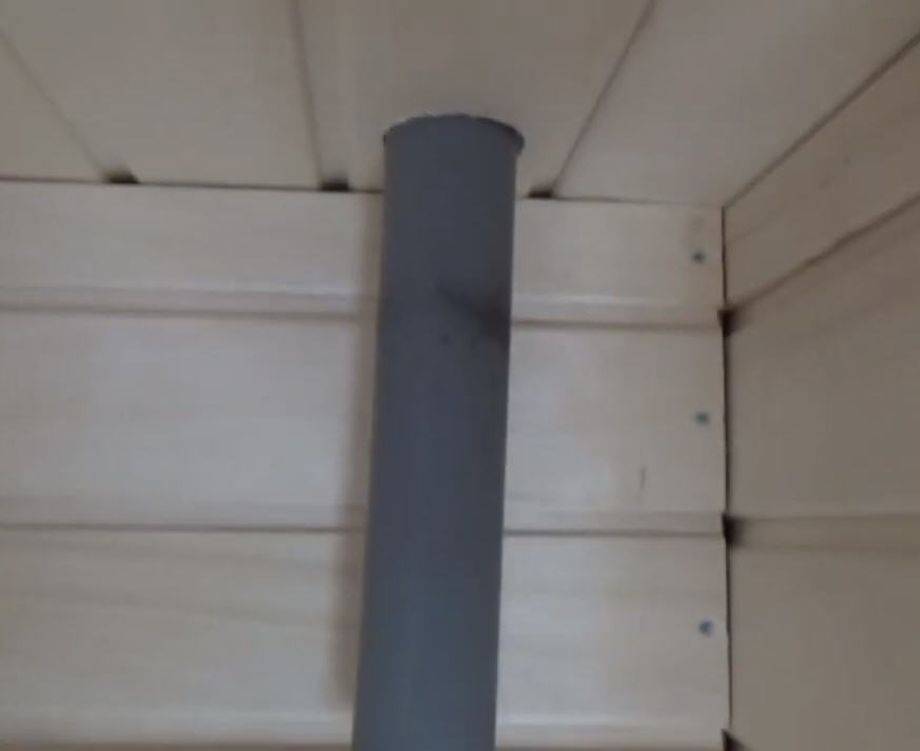

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

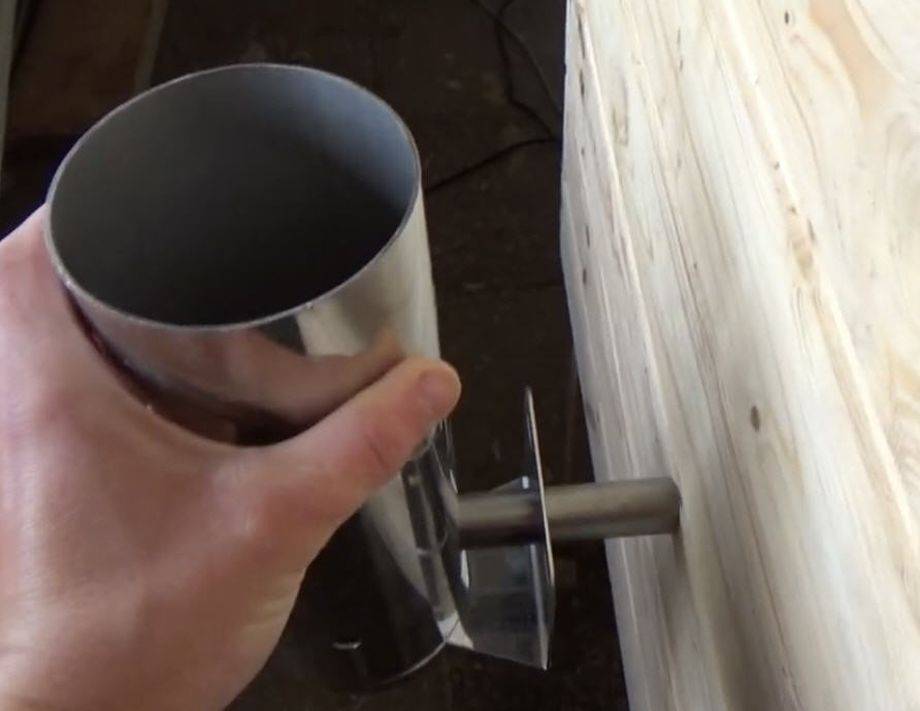

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

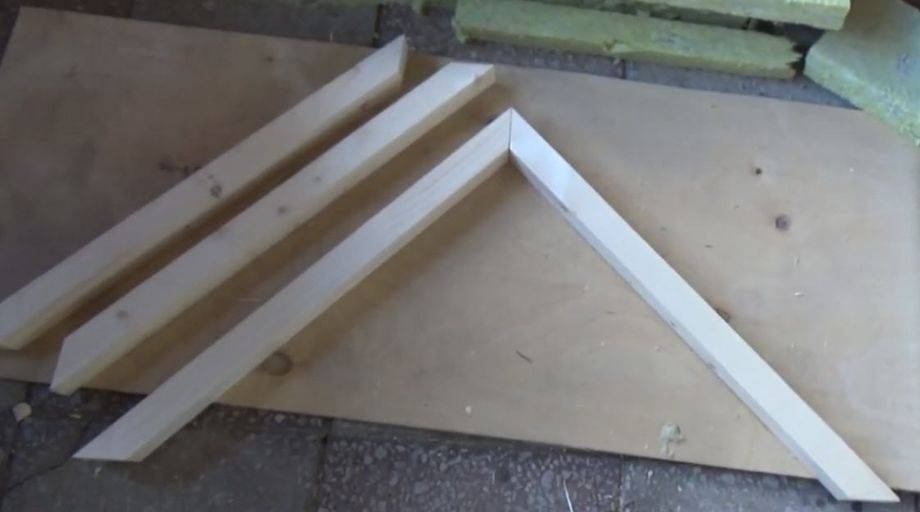

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

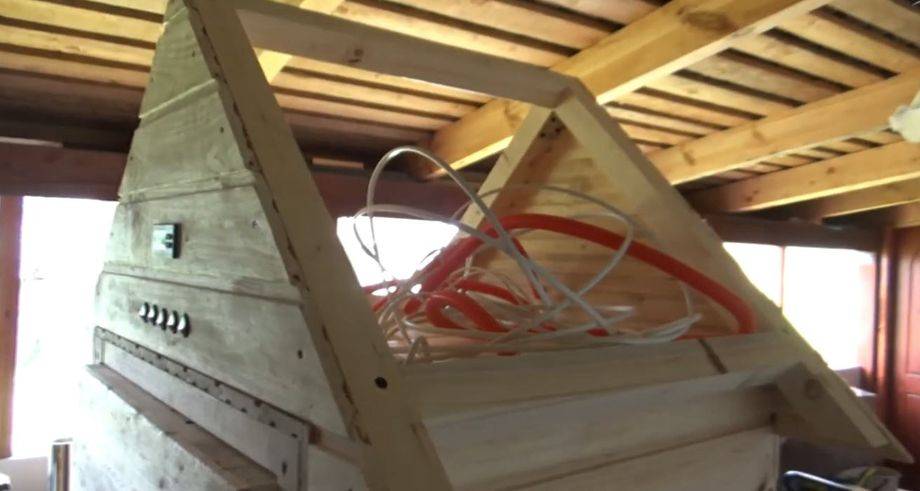

Из брусков-заготовок собираем крышу

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

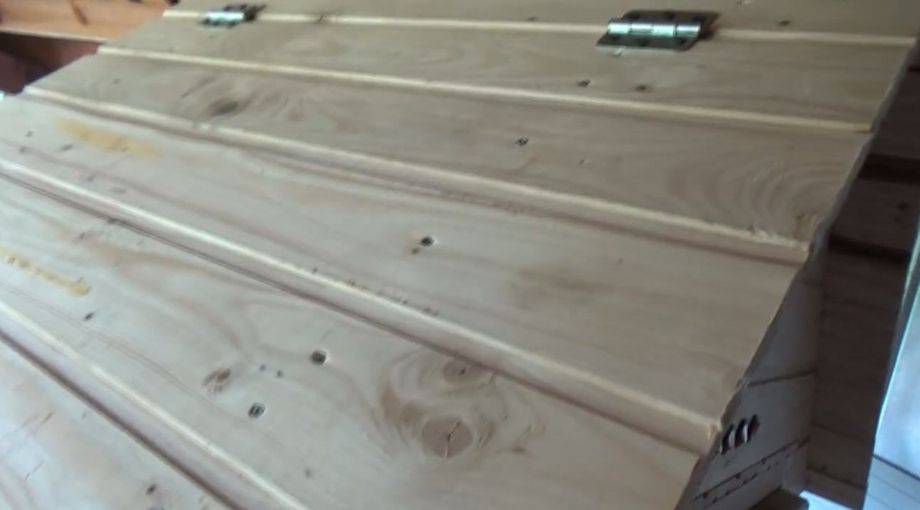

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

Готовая коптильня из вагонки

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Как самому сделать коптильню горячего копчения для рыбы

Изготовление коптильни для рыбы сводится к обустройству шкафа. В качестве топки используют мангал, электропечь, газовую плиту. Чтобы соорудить наиболее функциональную конструкцию горячего копчения, потребуются инструменты и материалы:

• три пустых газовых баллона;
• сварочный аппарат;
• болгарка;
• металлическая труба диаметром 8-10 см;
• металлический профиль для ножек изделия.

Емкости из баллонов можно заменить на камеры из бочек. Этапы работ:

1. Из металлического прута изготавливают ножки.
   Высота ножек 60-78 см, зависит от личных предпочтений хозяина
2. Из одного баллона изготавливают центральную часть – мангал. Для этого намечают маркером место для крышки, вырезают при помощи болгарки.
   По бокам проделывают отверстия для вентиляции, с другой стороны выпиливают надрезы для установки шампуров
3. На торцах вырезают отверстия для монтажа дымоходной трубы.
   Прикладывают трубу, намечают ее размер и отрезают
4. Делают топочную камеру из половины второго баллона. Для этого баллон разрезают на две части, размечают крышку и вырезают ее. Приваривают ножки.
   Листом железа толщиной 0,3-0,5 см закрывают торец, оставляя место соединения камер незакрытым
5. Детали крепят между собой, топочную камеру крепят на 20 см ниже мангала.
   Элементы приваривают друг к другу отрезком трубы длиной до 10 см
6. Готовят камеру для горячего копчения рыбы. Отрезают днище у первого баллона и приваривают остаток от второго. Получают шкаф. Определяют место для дверцы. Делают отверстие. Внутри конструкции приваривают болты, на которых будет установлена решетка. На крышке крепят трубу 50-70 см, которая является дымоотводом. К ней приделывают заслонку для регулировки температуры.
   Сверху приваривают крюки из металлического прутка сечением 0,5-0,8 см
7. Все элементы соединяют в единую конструкцию.
   При желании сооружение снабжают колесами

Многофункциональная печь готова. Такое сооружение позволяет делать барбекю, шашлыки, жарить плов, установив казан на топку.

Коптильня для рыбы своими руками на видео:

Как это работает

Коптильня горячего копчения имеет следующий принцип работы: блюда готовятся благодаря большому количеству дыма, которое выделяет древесная щепа, если ее достаточно прогреть. Нужно только следить за тем, чтобы она не воспламенялась, а постепенно тлела.

В условиях, при которых нет специальных термометров, выявить подходящий способ копчения блюд можно только на основании опыта.

Схема устройства коптильни горячего копчения

Чтобы копчение не превратилось в горение, стоит убедиться в том, что крышка достаточно хорошо (без зазоров) подходит к корпусу коптильной камеры. Для надежности ее лучше сверху придавить кирпичом: при постоянном использовании коптильни металл неизбежно покоробится, в результате чего крышка уже не будет прилегать так плотно, как раньше.

Способ копчения ложится в основу коптильни:

1. чтобы изготовить устройство холодного копчения , яму для очага следует расположить на некотором расстоянии от коптильной камеры, соединив их специальной трубой;
2. если предпочтительно горячее копчение, очаг с углями нужно расположить прямо под коптильной камерой.

Что нужно для работы

Для изготовления коптильни потребуется:

• чертёж;
• полоса листового металла толщиной 1,5-2 мм;
• рулетка, угольник, маркер;
• турбинка с отрезным и шлифовальным диском;
• сварочный аппарат;
• металлический уголок;
• сварочные электроды диаметром 3 и 6 мм;
• патрубок.

ФОТО: img3.board.com.uaМожно взять лист старого, бывшего в употреблении металла

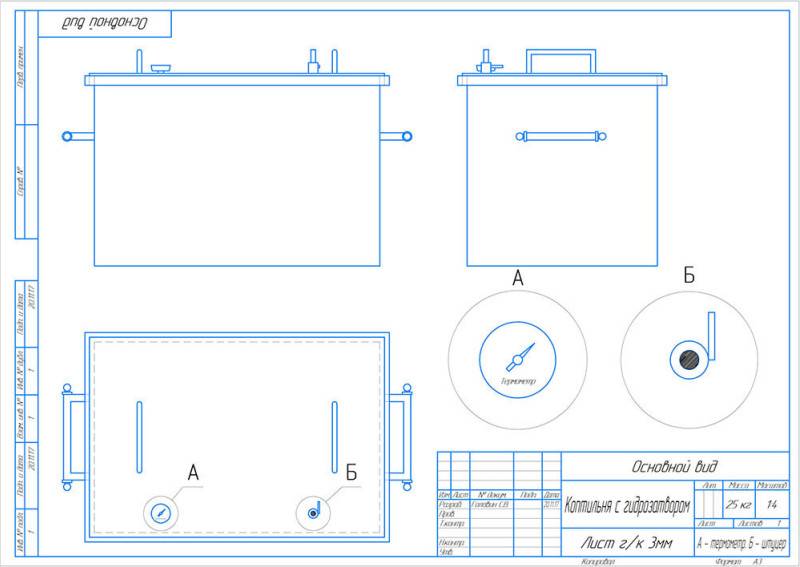

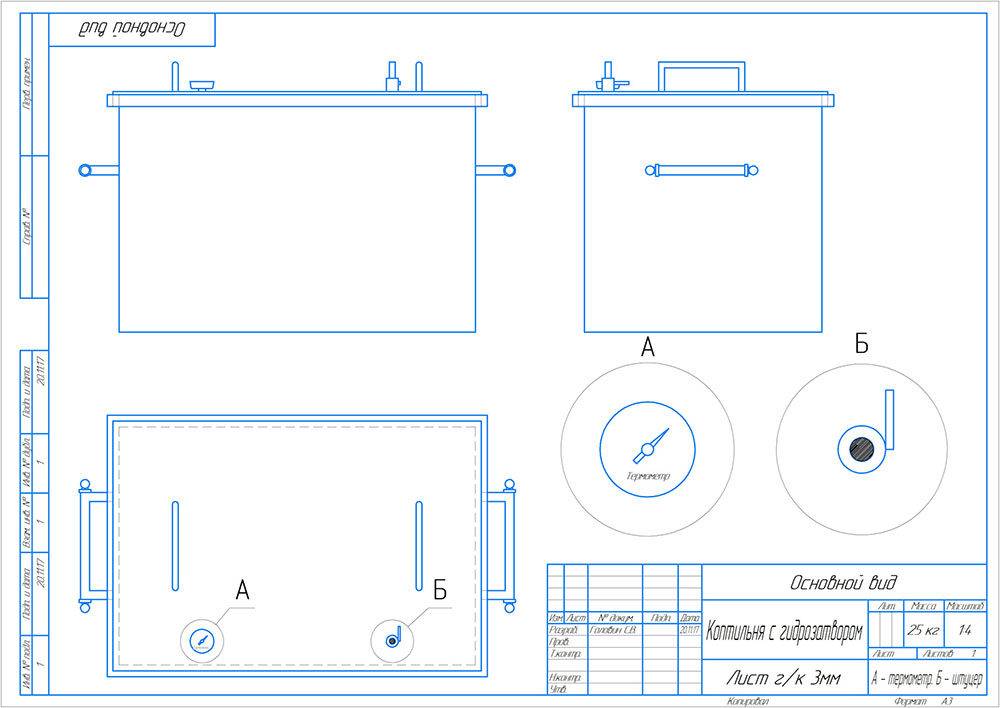

ФОТО: obinstrumente.ruЧертёж переносной коптильни

Из чего состоит коптильня

Всякая коптильня холодного копчения конструктивно состоит из нижеследующих составных частей:

• коптильной камеры. Именно здесь укладываются продукты для копчения. Для подачи дыма к камере подключается трубопровод;
• дымогенератора. В этом агрегате происходит сгорание дров и выработка необходимого для процесса дыма. Дымогенераторы для коптилен должны быть сделаны из негорючих жаростойких материалов;
• охладителя. Прежде чем подавать дым в камеру, в коптильне холодного копчения его надо охладить. В самодельных агрегатах охладитель может быть сделан из медной трубки и большого ведра. А вообще в его качестве может выступать и простая стальная труба.

Фото коптильни холодного копчения можно легко найти в Интернете. Такие конструкции весьма часто возводятся домашними мастерами на своих дачах или участках под личное подсобное хозяйство. Так что недостатка в проектах и интернет-советчиках не будет.

Составные части конструкции

Для горячего копчения

Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.

Коптильня горячего копчения состоит из:

Топки. Размещается под камерой и играет роль нагревательного элемента;Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;Решетки. Для выкладки продуктов;Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.

Для холодного копчения

Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:

Топка

Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;

Отсек-коптильни

Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;

Дымоход

Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.

Источники

• https://gidpopechkam.ru/pechki/koptilnya-chertezhi-razmery.html
• https://pro-kopchenie.ru/koptilni/koptilnya-goryachego-kopcheniya.html
• https://tytpodelki.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya/
• https://o-remonte.com/koptilnya-svoimi-rukami-kholodnaya-gor/
• https://DimDom.ru/koptilnya-goryachego-kopcheniya-svoimi-rukami.html
• https://jamaster.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya-svoimi-rukami/
• https://homius.ru/koptilnyu-goryachego-kopcheniya-svoimi-rukami.html
• https://HouseChief.ru/koptilnja-gorjachego-kopchenija-svoimi-rukami.html
• https://moekopchenie.ru/koptilni/svoimi-rukami/goryachego-kopcheniya
• http://landshaftdizajn.ru/koptilnya-svoimi-rukami/
• https://stroy-podskazka.ru/koptilnya/svoimi-rukami/
• https://grillrest.com/koptilni/svoimi-rukami-instrukciya/
