Керамический дымоход — устройство и монтаж канала из керамики

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

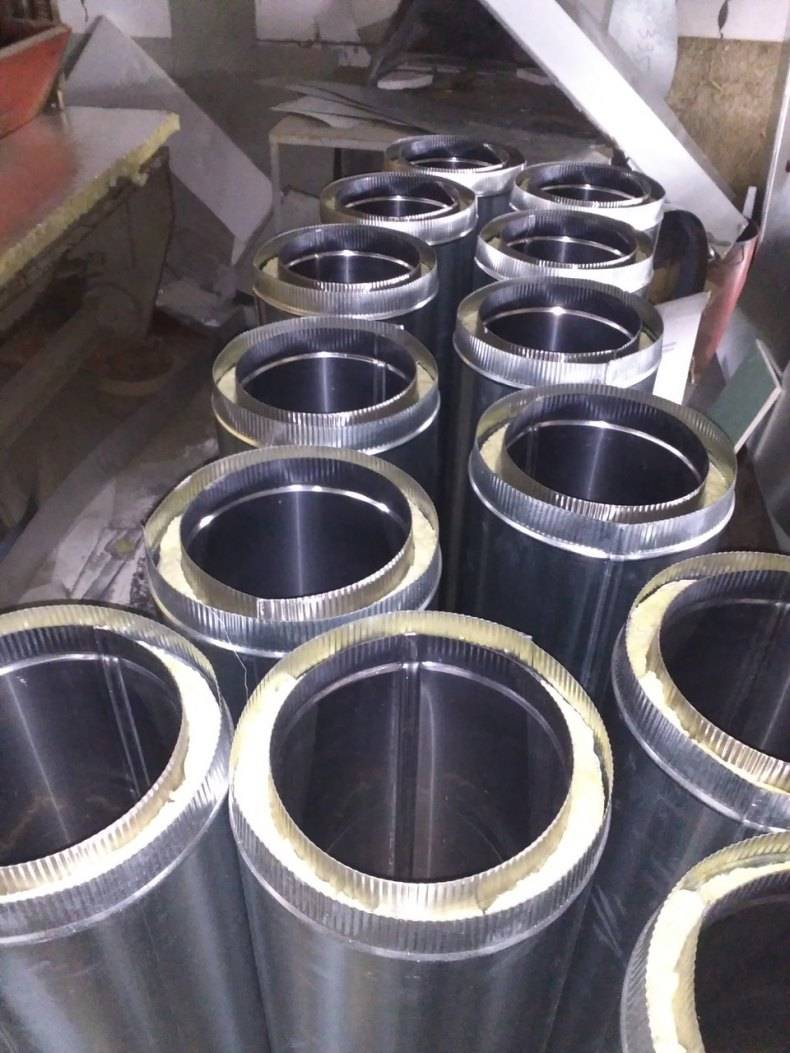

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Дымоход от фирмы Schiedel

Керамические дымоходы Schiedel обладают отличными свойствами и характеристиками. Производитель изготавливает керамическую трехслойную трубу, которая утепляется минеральной ватой, поверх нее устанавливается каменный блок.

Данная продукция отличается многофункциональностью и оригинальностью своего оформления. То есть керамический дымоход «Шидель» не испортит внешнего дизайна строения любого типа.

Основным достоинством керамических дымоходов этой фирмы является то, что устанавливать данные конструкции можно на расстоянии 5 см от любой легковоспламеняющейся поверхности. Безопасность использования изделия обеспечивается нестандартной металлической пластиной, которая и защищает дымоход от перегрева и не дает возможности возгораться рядом стоящим строениям.

Труба дымохода Schiedel имеет небольшой вес и диаметр. То есть при ее монтаже не будет проблем, она не загромоздит внешнее пространство. Трубы могут быть встроенными или внешними.

Важно. В некоторых случаях покупатели стараются не приобретать керамические дымоходы по причине их высокой стоимости

Все это неверные утверждения. Цена на такую продукцию низкая.

Производители

Выбирая дымоход, необходимо определить, для какой печи или котла он предназначается. В зависимости от этого различают каналы для установки в оборудование, которое работает на жидком топливе, твердом горючем или газу. Существуют также универсальные виды, подходящие для любых устройств. От этого условия зависит максимальная рабочая температура дымовой системы.

Благодаря высокой надежности наибольшую популярность среди потребителей получили дымоходы компаний «Шидель» и Effe 2.

Effe 2 – производитель, занимающийся выпуском оборудования, обладающего довольно маленьким весом. Это условие предоставляет большую свободу для пользователей, поскольку для их установки нет жесткого требования по фундаменту.

Вся продукция, выпускаемая указанными производителями, испытана и сертифицирована. Компания «Шидель» предоставляет гарантию сроком на 30 лет, Effe 2 – на 40. Это говорит о том, что за все время функционирования отопительной системы дымоход будет оставаться в рабочем состоянии, что является залогом безопасности.

Особенности выбора дымохода

Чтобы правильно подобрать данное приспособление для отопительной системы, вам необходимо изучить перечень параметров, которыми должны обладать данные дымоходы.

В данный перечень входят:

  • Показатели рабочих температур, которые должны составлять от минус пятидесяти до ста десяти градусов по Цельсию.
  • Показатели рабочего давления, которое должно составлять от пятнадцати бар.
  • Показатели радиусов изгибов. Этот показатель должен составлять от трёх до пятнадцати сантиметров.
  • Показатели теплопроводимости в семнадцать Ватт на один метр-Кельвин.
  • Показатели шероховатостей поверхностей, которые должны составлять ноль целых восемь тысячных единиц.
  • Показатели безопасности, то есть пожароустойчивости.
  • Показатели износоустойчивости.
  • Устойчивость к атмосферным явлениям, таким как дождь, град, снег и ветер.
  • Устойчивость к образованиям грибков и плесени.
  • Устойчивость к влажности.
  • Устойчивость к сильному ветру.

Основные характеристики и свойства

В ГОСТе указаны все предъявляемые требования и характеристики которыми должны обладать керамические трубы. Поэтому здесь приведем только некоторые, основные свойства:

  • Прочность керамики сравнима с прочностью металла, однако не смотря на свою твердость, изделия довольно хрупкие и при сильном ударе могут лопнуть.
  • Не ржавеют – 100 % устойчивость к коррозии и нейтральны к воздействию химии.
  • Низкая теплопроводность – такая система не промерзнет даже при сильном морозе.
  • Хорошо выдерживают высокие температуры.
  • Срок службы не ограничен, при длительной эксплуатации материал не теряет своих первоначальных свойств.

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

  • Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
  • Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
  • Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
  • Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
  • Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
  • Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Это интересно: Что лучше двухконтурный или одноконтурный газовый котел: сравнительный обзор конструкции

Дополнительные рекомендации по возведению дымоотвода

Керамические конструкции, как и другие типы дымоходов, нужно выносить за пределы крыши на определенную высоту, зависимо от размещения точки выхода трубы наружу. Это нужно, чтоб предотвратить возгорание кровельного пирога. Это расстояние должно быть как минимум 500 мм для скатной кровли и 1200 мм для плоской.

Установка керамических элементов дымохода

Чтоб обеспечить эффективную работу отопительной системы, не устанавливайте дымоход высотой больше 5 м.Если трубопровод проходит через неотапливаемое помещение, обязательно предусмотрите дополнительную теплоизоляцию. Чтоб надежно зафиксировать трубу, используйте специальные хомуты, которые нужно устанавливать через каждые 2 м.

Керамические дымоходы – отличный вариант для обеспечения эффективной работы отопительной системы разного типа. Если правильно произвести монтаж трубопровода и постоянно контролировать его состояние, он прослужит много лет без капитального ремонта.

Для этого два раза в год проверяйте тягу в системе и чистите внутреннюю поверхность дымоотвода.

Также нужно постоянно следить за герметичностью швов и при необходимости наносить жаростойкий раствор на проблемные места.

Устройство

Керамический дымоход, как было уже сказано, это составная конструкция, которая включает:

  • дымоходный канал из керамики;
  • слой утеплителя или воздушный зазор;
  • наружный слой из керамзитобетона.

Столь серьезная конструкция объясняется рядом факторов. Во-первых, керамическая труба, которая формирует дымоходный канал, очень хрупкая и нуждается в поддержке. Во-вторых, она отличается высокой теплопроводностью, из-за чего ей требуется надежная теплоизоляция.

Сама труба выполнена круглого сечения, длиной от 30 см до 1 м. Ее внутренние стенки гладкие, в то время как на внешних допускаются шероховатости и незначительные дефекты, не влияющие на целостность конструкции. Трубы соединяются посредством замка, который являет собой утонение по внешнему диаметру с одного края и расширение внутреннего с другого

Крайне важно, что они состыковались строго по одной центральной оси

Внешняя оболочка делаются из керамзитобетона в форме квадрата с радиальной полостью внутри. Высота блока зависит от производителя, равно как и форма внутренней полости. Также предусмотрено либо прямое соприкосновение раздельных частей блока к трубе, либо наличие места для утеплителя, который соединяется посредством металлических перемычек. Они крепятся к внешней оболочке и создают надежную опору для керамической трубы.

В блоках из керамзитобетона обязательным условием является наличие специального отверстия для закладки арматура, позволяющей обеспечить максимальную прочность и устойчивость всей конструкции, что особенно важно в нижней и верхней части дымохода. Для утепления можно использовать слой базальтовой ваты или же воздушный зазор

Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть

Для утепления можно использовать слой базальтовой ваты или же воздушный зазор. Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть.

Утеплитель следует плотно заложить между керамической трубой и керамзитобетонным блоком. В итоге получится высокопрочный композитный материал с низкой теплопроводностью и идеально гладкими жароустойчивыми стенками канала.

Особенности монтажа

Еще до начала монтажных работ следует уяснить несколько основополагающих моментов в отношении керамических дымоходов:

  • Требуется прочный и надежный фундамент;
  • Монтаж начинается снизу вверх;
  • Стыки блоков и труб не должны скрываться в перекрытии или кровле;
  • Изгибы и наклоны не допускаются, дымоход должен быть строго вертикальным.

Обязательно следует учитывать такие моменты, как возможная усадка строения в ходе эксплуатации. Например, если возводится деревянная баня, то за первые два-три года она обязательно даст усадку, в то время как дымоход останется на прежней позиции на отдельном фундаменте

В основном это касается проходов перекрытия и кровли, где важно обеспечить запас пространства до поверхности дымохода и не использовать жесткой связки

Важно знать: При сборке дымохода следует обязательно проверять на целостность каждый элемент. При обнаружении трещин или существенных дефектов на внутренней поверхности канала, нельзя допускать его использование

Никаким способом заделать трещины не получится, все равно со временем потребуется затратный ремонт с заменой поврежденной секции.

Керамический дымоход обладает существенным весом, хоть и меньшим, чем классический вариант из огнеупорного кирпича. Все равно требуется прочная опора, не связанная с фундаментом самого здания. Исключением может быть только наличие монолитного, единого фундамента, в котором нет смысла разделять опоры под здание и дымоход с котлом.

У любого производителя имеется полный набор необходимых элементов для построения дымохода любой конфигурации, в том числе с наличием вентиляционного канала или для организации спаренных систем при использовании нескольких котлов отопления, каминов или печей

Важно заранее проработать схему соединения и соответственно список необходимых элементов. Керамика легко поддается обработке и ее можно при желании привести в нужную форму, однако лучше использовать готовые секции

Внутренняя труба наращивается путем составления элементов замками и герметизацией стыка теплостойкого герметика. Керамзитобетонные блоки укладываются с помощью раствора и усилением арматурой.

Готовый дымоход, собранный с учетом всех требований производителя, способен проработать многие десятилетия. Сами производители дают гарантию на свою продукцию на срок от 30 до 100 лет.

Правила монтажа

О том, как правильно сделать дымоход в частном доме, подробно написано в строительных нормах и правилах. Это нормативные документы, в соответствии с которыми должны производиться строительные и монтажные работы.

Перед началом установки устройства необходимо убедиться в соответствии площади частного дома и высоты потолков требованиям пожарной безопасности. Высота потолков должна составлять не менее 2 м, а площадь здания — 7,5 м³.

Наличие вентиляционного канала — обязательное условие. В ванной комнате двери должны открываться наружу. Также там не должно быть розеток и выключателей.

Чтобы обеспечить правильное функционирование дымохода, монтаж нужно проводить, соблюдая требования:

  • дымоход не должен проходить там, где находятся электрические провода, трубы водоснабжения и канализации;
  • с целью сохранения тепла большая часть изделия должна находиться внутри дома;
  • все элементы конструкции следует выполнять из материалов, устойчивых к высоким температурам;
  • используйте кронштейны для крепления к стене, чтобы дымоход не прогибался;
  • при составлении схемы дымохода учитывайте, что ко всем стыкам труб должен быть обеспечен беспрепятственный доступ.

Пошаговая инструкция монтажа дымохода через крышу включает в себя следующие этапы:

  1. Расчет масштаба и протяженности конструкции.
  2. Присоединение труб при помощи переходника к отопительному устройству.
  3. Установка на потолке термоизоляции в месте выхода трубы на крышу.
  4. Работа с конусной крызой, подходящей для уровня ската крыши частного дома.
  5. Монтаж окапника в месте стыковки трубы с крышей.
  6. Установка на трубу конуса и оголовка.

При монтаже дымохода через стену должны быть соблюдены данные этапы работы:

  1. Создание отверстия в стене для выхода трубы.
  2. Прикрепление переходника с помощью герметика.
  3. Установка кронштейнов.
  4. Сборка вертикальной части дымохода с использованием хомутов.
  5. Окапник, конус и оголовок монтируем, как при строительстве дымохода через крышу.

Для проверки оборудования необходимо вызывать специалиста не менее 1 раза за отопительный сезон.

«Секреты» опытных мастеров ↑

Как любая непростая работа, монтаж дымоходов с использование керамических труб отличается своими особенностями:

  1. Общая высота дымохода должна превышать показатель в пять метров.
  2. При возведении деревянного дома необходимо учитывать будущую усадку, иначе может быть повреждена структура дымохода.
  3. Стыки все соединений керамических труб должны быть доступны для осмотра.
  4. При прохождении керамического дымохода через неотапливаемые помещения (чердак) стоит позаботиться о дополнительном утеплении.
  5. Керамическая труба должна крепиться к стенам и угловым отводам при помощи хомутов.
  6. Трубы на крыше дома, высота которых более 1,2 метра, должны иметь дополнительный элемент крепления в виде растяжек.

Кроме того, керамические дымоходы требуют дважды в год обязательного обслуживания, куда входит:

  • Проверка всех элементов на герметичность;
  • Проверка тяги;
  • Очистка от сажи внутренних поверхностей труб.

Плановая чистка дымохода

Особенности монтажа

Монтаж керамического дымохода подразумевает несколько важных особенностей. Итак, имейте виду, что потребуется подготовить надежное основание. «Подушка» должна быть идеально горизонтальной и ровной, без наклона и прочего.

Далее, основной план работы:

  1. На готовую «подушку» выкладывается раствор в нужном количестве, в каждом отдельном случае рассчитывайте самостоятельно из расчета веса конструкции и диаметра дымохода. Итак, на раствор устанавливается модуль, который может совмещать в себе не только патрубок подключения к котлу, но и специальный приемник конденсата. Кстати, не забудьте установить люк для профилактической чистки с «выгребной ямой».
  2. Готовим специальный раствор, на который будет «садиться» дымоход. Учитывайте, что он должен быть обязательно устойчивым к кислотам. Разводить раствор необходимо из рекомендаций производителя, но зачастую ориентируйтесь на подобный расчет: 1 часть воды на 7 частей порошка. Кроме того, запомните, что замешивание нужно производить при температуре не ниже 17-20 градусов, использовать же раствор нужно за 1,5 часа.
  3. Установите модуль-тройник, обязательно промажьте место раствором.
  4. Устанавливайте остальные отрезки трубы, но не забывайте вдоволь класть раствор и разравнивать его после усадки. Кстати, обязательно удаляйте излишки смеси с внутренних стенок.

Важный совет, не размещайте места стыков двух разных отрезков в местах перекрытий. Как видим, особенности керамической трубы вполне допустимые и для возведения подобной конструкции самостоятельно

Важно обращать внимание на правила и рекомендации, приведенные выше

Дымоход имеет плохую тягу – почему?

Причиной плохой тяги может быть недостаточная высота дымоходного канала над кровлей, неправильное его расположение, недостаточная ширина, перегрузка, вызванная присоединением к нему нескольких печей, или же неплотным примыканием борова к трубе, устройства в одном дымоходе двух боровов друг напротив друга, отчего потоки газа завихряются.

Иногда, стараясь получить больше тепла, строят длинные дымоходы, которые имеют слишком плохой подъем для хорошей тяги, да и к тому же, из-за достаточно крутого подъема канал быстро забивается сажей. вы можете проверить тягу в камине, чтобы исключить этот факт. Для этого приоткройте дверцу на несколько сантиметров и перед щелью поставьте зажженную свечку. Если тяга слабая, то пламя не отклоняется, если оно стремительно рвется в печь и следом погасает, то тяга очень сильная. Для нормальной тяги пламя должно спокойно направиться внутрь печи и не погаснуть.

Какие же основные параметры хорошего дымоотвода?

  • Качественное сжигание топлива
  • Активный прогрев стенок
  • Идеальная тяга
  • Преодоление порога образования конденсата
  • Прочность
  • Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

  1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов

  2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
  3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
  4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
  5. Дымари для печей должны быть не менее 5 метров в высоту
  6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
  7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
  8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи
  9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
  10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

  • Легкости и быстроте монтажа;
  • Возможности использовать изделие для любого отопительного оборудования;
  • Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
  • Возможности использовать устройство для многоквартирного дома.

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Расстояния до воспламеняемых конструкций здания

Предписываемое расстояние между дымоходом и воспламеняемыми частями здания, предотвращающее пожар в случае перегрева или возгорания внутри дымовой трубы, регулируется принадлежностью дымохода к определённому классу устойчивости к возгоранию. Огнестойкие многослойные дымоходы с внутренней керамической трубой относятся, как правило, к классу G50, т.е. необходимое расстояние до воспламеняемых конструкций здания составляет 50 мм.

В местах, где дымоход обширно и не только отдельными поверхностями прилегает к частям здания из воспламеняемых материалов, следует учитыват необходимое расстояние до данных конструкций, которое составляет не менее 5 см; пространство между такими элементами должно быть постоянно открыто или хорошо проветриваемо. В исключительных случаях допускается изоляция при помощи невоспламеняемых материалов.

Потолки с балочными перекрытиями, балки чердачного перекрытия и подобные конструкции, части здания из воспламеняемых материалов с незначительной площадью соприкосновения с дымоходом должны также находится на расстоянии не менее 5 см от констукции самого дымохода (допустимо использовать изолязию из негорючих материалов толщиной в 2 см).

Для воспламеняемых материалов с довольно маленькой площадью соприкосновения с дымоходом, как, например, половые покрытия, плинтус и обрешётка крыши, учитывать расстояние не обязательно. Дымоход должен располагаться не ближе, чем в 20 см от окон.

Расстояние от наружной поверхности дымохода до других возгораемых элементов здания регулируется законодательными нормами. В большинстве стран, в том числе и в России данное расстояние должно быть не менее 50 мм. Указанное пространство необходимо держать открытым или достаточно проветриваемым (рис. А — C). В некоторых исключительных случаях допустимо его заполнение невоспламеняемым изоляционным материалом.

Элементы системы, находящиеся вне главной конструкции дымохода,

должны находится на расстоянии не менее 20 см от частей здания из или с воспламеняемыми материалами. Исключения составляют:

  • данный элемент системы обшит толстой невоспламеняемой изоляцией, толщиной минимум 2 см, или
  • темепература отработанных газов отопительного прибора не превышает 160 С°.

Требования к дымоходам из керамики

Керамическая труба для дымохода должна обязательно отвечать определенным правилам эксплуатации, которые прописаны в строительных нормах по использованию подобного материала

Внимание на эти правила и нормы нужно обращать в обязательном порядке, в противном случае, из-за не соблюдения определенных моментов, может быть нарушена система работы и оттока газов, что приведет к разрушению швов и попаданию отработанных газов в помещение. Чем подобные проблемы грозят, все прекрасно понимают

Поэтому перечисляем основные требования для блоков из керамзитобетона:

  • Должны обязательно возвышать над крышей (плоской) не менее чем на 1, 20 — 1,25 см.
  • Возвышение над парапетом, коньком, не менее 50 см.
  • Запрещается устанавливать трубу ниже отметки конька.
  • Запрещается ставить ниже конька и под углом более 10 градусов.
  • Минимальная высота, рассчитываемая для подобной трубы должна соответствовать 5 метрам, в расчет берется отрезок от колосников и до оголовка.

Кроме того, не стоит забывать о самом важном правиле, прописанном в СНиПах. А именно, диаметре, сечение самой трубы не может быть больше или меньше выхода патрубка

Область применения и схемы установки керамических дымоходов

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
