Виды кондиционеров потолочного типа
Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:
- Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
- Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
- Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.
Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.
Система с приточной вентиляцией
Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:
- Системы труб и каналов вентиляции;
- Фанкойла и теплообменников.
Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.
Вывод канальной системы на кухне
Припотолочные модели
Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.
Внешний вид и способ установки подпотолочной системы
Внешний вид и способ установки подпотолочной системы
Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.
К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.
К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.
Кассетные потолочные кондиционеры
Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.

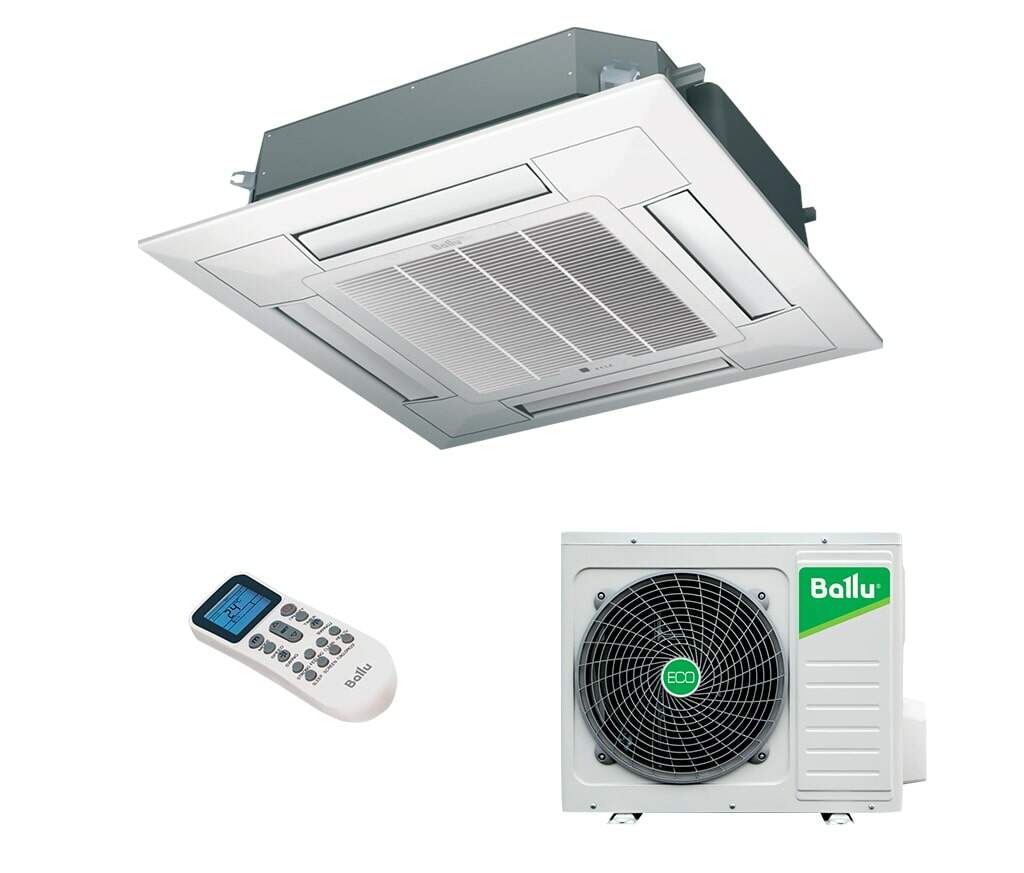

Комплект потолочного кондиционера
Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.
Способ установки
Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях. Схема работы. Схема работы
Схема работы
Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.
Монтаж внутренней части
Установка простых кассетных кондиционеров начинается с монтажа внутреннего блока. Лучшее место для кондиционера — в центре комнаты. Устройство будет наиболее эффективно и полезно, сможет создать правильный воздушный поток.
Перед монтажом блока создается картонный образец, совпадающий по размерам с устройством (если такого образца нет в комплекте с устройством).
Образец прикладывается к месту на стене или потолке, чтобы определить фронт работ. Если есть такая необходимость, проводится обрезка профиля потолка (алюминиевого), но только после его тщательного укрепления. Для снижения вибрации внутреннего блока перед монтажом потолок дополнительно оснащается пенопластовыми вставками. Для шпилек, на которых будет держаться кондиционер, проделываются отверстия с помощью дрели.
Монтаж дополнительных труб
С помощью уровня проверяется положение блока (иначе в будущем будет собираться жидкость). После этого измеряется расстояние для будущей магистрали с фреоном. Трубы, которые идут в комплекте с устройством, аккуратно подрезаются под сделанные замеры
Важно вычистить всю металлическую стружку, которая может оставаться в обрезках. Для обработки краев труб используются специальные инструменты
Для установки труб проводится изоляции с помощью скотча или липкой ленты. Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.
Подсоединение внутренней части системы
Закрепленные трубы следует подключить к блоку. Для этого проводятся последовательные действия:
- трубы подводятся к соплам внутренней части устройства;
- гайка надевается на патрубок;
- к трубе крепится конус;
- конус надежно фиксируется;
- между блоком и трубой крепится утеплитель.
После окончательной фиксации соединительных частей устанавливается планка, которая прикрывает трубы. С помощью уровня устанавливается облицовка – внутренний блок полностью прикрывается и подстраивается под декор.
Разделение задач
Теперь поговорим о сплит-системах. Это вид кондиционеров, состоящий из двух блоков:
- Наружный с компрессором монтируется на внешней стене здания.
- Внутренний — устанавливается в помещении.
Это целый раздел климатического оборудования, который включает в себя несколько видов.
Настенные модели чаще всего встречаются в квартирах, небольших магазинах и офисах. Они занимают немного места и практически не шумят в работе. Блоки соединены между собой трубопроводами (при желании они монтируются в стену). Возможно использование антибактериального, угольного или сетчатого фильтра для очистки воздуха. Они легко монтируются, обладают низким уровнем шума. Но не рассчитаны на работу в помещениях большой площади (не более 70 м²).
Напольно-потолочная сплит-система отличается двоякой установкой: либо на стене у пола, либо на потолке (при этом отсутствует прямое обдувание людей).
Вариативность монтажа позволяет использовать этот тип кондиционера для обслуживания больших помещений с равномерным направлением воздушного потока вдоль потолка (потолочный монтаж) или для маленьких, заполненных помещений. Большинство данных кондиционеров имеют специальную систему снижения разницы температур в верхней и нижней зоне помещения.
Мобильные сплит-системы отличаются от обычных лишь тем, что не требуют монтажа. Такие устройства легко перемещать или перевозить (например, чтобы установить на даче). Внешний блок всегда должен быть за пределами той комнаты, в которой стоит внутренний (например, оставаться на веранде или в подсобном помещении).
Колонные кондиционеры напоминают узкий шкаф, чаще всего их устанавливают в больших залах. Сильный воздушный поток, создаваемый устройством, через жалюзи направляется в потолок и равномерно расходится по всему помещению. Эти системы отнимают часть пространства, поэтому иногда покупатели делают свой выбор в пользу кассетных аппаратов.
Их внутренние блоки «прячутся» за навесным потолком, поэтому вы сможете видеть только внешнюю декоративную решетку. Холодный воздух подается сразу в четырех направлениях. Монтаж такого устройства потребует сложного и тщательного расчета систем воздуховодов. Из-за большой охлаждающей мощности. Устанавливаются подобные модели в холлах гостиниц, промышленных помещениях.
Много комнат – один кондиционер
Мульти сплит-система отличается от обычной лишь наличием не одного, а двух и более внутренних блоков, которые связаны с одним внешним. Это полезно в тех случаях, когда необходимо установить комфортную температуру сразу в нескольких комнатах. При этом, для каждого помещения можно выбрать свой режим работы кондиционера. Монтируются они, как в городских квартирах, так и в торгово-офисных зданиях и на предприятиях.
Канальные кондиционеры предназначены для охлаждения или обогрева больших площадей. Это агрегаты так называемого скрытого типа: его внутренний блок невидим для человека. Он монтируется так, чтобы шум не мешал деятельности человека. Как правило, это пространство за навесным потолком.
Канальный тип отличается тем, что работает на приточном воздухе (выполняет функции вентилирующего устройства) и способностью обслуживать несколько помещений от одного внешнего блока. Такой тип прибора сложен для установки и требует свойств помещения. Также для канальных кондиционеров часто требуется отдельный монтаж пульта управления: он устанавливается отдельно, на стену.
Прецизионные стоит устанавливать в больших залах, площадью до 300 м². Эти устройства необходимы для точного поддержания заданной температуры там, где параметры воздушной среды особенно важны. Например, в офисах, где хранится и работает сложное электронное оборудование, на телефонных станциях, складах.
Системы чиллер-фанкойл – это холодильные машины, которые позволяют создавать индивидуальные температурные условия в каждом помещении, где установлены внутренние блоки (собственно, фанкойлы). Главная отличительная особенность, выделяющая этот вид сплит-систем, – использование воды, вместо фреона. Иногда для дополнительного обогрева помещения необходима установка бойлера.
Центральный кондиционер – самое сложное устройство. Такие системы нужны для предварительного нагрева (или охлаждения) воздуха и его распределения по воздуховодам. Среди них выделяют: прямоточные системы центрального кондиционирования (используются уличный воздух) и аппараты с функцией рециркуляции (работают, смешивая воздух снаружи и внутри здания).
Указанные последними три вида сплит-систем являются промышленными. Использовать их в жилых домах нецелесообразно, так как они обладают очень большой мощностью.
Технические особенности
На рынке представлены кассетные кондиционеры разной мощности: от 3 кВт до 20 кВт. Последние смело можно назвать промышленными, поскольку подобные аппараты способны охладить помещение площадью до 170 кв.м. Грамотный подбор мощности — залог эффективной работы аппарата. Впрочем, о выборе мы поговорим немного позже.
Вернемся к разновидностям. Помимо мощности кассетные кондиционеры подразделяются по количеству потоков: одно-, двух-, трехпоточные и т.д. Чем больше потоков, тем лучше для больших помещений. В маленьком офисе достаточно и однопоточного аппарата.
Кассетные кондиционеры могут быть квадратными и прямоугольными. Стандартные размеры:
60×60 см, 60х70 см
60х70 см , 70х70 см
60х90 см , 90×90 см
70х90 см, 70х120 см
60х120 см, 90х120 см
Аппараты оснащаются фильтрами для очистки воздуха, датчиками температуры и жалюзи для регулировки направления потоков воздуха. Что касается функциональности, то и здесь у «кассетника» все в порядке: аппараты могут похвастаться режимом охлаждения, нагрева, вентилирования, пониженного электропотребления, таймером и др.
Как мы уже говорили ранее, кассетные кондиционеры управляются с помощью пульта. Это может быть как настенный, так и отдельный пульт на батарейках. Управление во многом интуитивно понятное, особенно, если вы знаете английский язык. Перед применением ознакомьтесь с инструкцией, чтобы правильно настроить аппарат с учетом своих пожеланий.
Применяемые охладители
Бытовые климатические системы заправляют хладагентами разных марок. Это инертные химические вещества, их второе наименование фреоны. В России до 2015 года для заправки кондиционеров использовали R22. Сейчас его применение запрещено. Хлор и бром, которые есть в составе R22, негативно влияют на озоновый слой Земли.
Сейчас часть производителей заправляют холодильники и сплит системы R 410A. Этот фреон не вредит экологии. В нем нет хлора и бора. Актуален фреон R134A. Он не токсичен, не воспламеняется, им заправляют автомобильные и бытовые кондиционеры.
| Хладагенты с высокой озоноразрушающей активностью | Хладагенты с низкой озоноразрушающей активностью | Озонобезопасные хладагенты |
| R11 | R21 | R717 |
| R12 | R22 | R143A |
| R113 | R123 | R125 |
| R114 | R124 | R32 |
| R115 | R23 | |
| R502 |
Этапы монтажа
Перед проведением монтажа важно проверить, на какой размер ячейки рассчитан кондиционер. Устройства могут иметь разные габариты, поэтому необходимо подобрать технику, которая будет соответствовать имеющимся параметрам. Также кроме квадратных, бывают еще прямоугольные модели
Также кроме квадратных, бывают еще прямоугольные модели.
Обычно такие устройства размещают на потолке по центру помещения. При этом все коммуникации будут скрыты за потолочными панелями. Сам процесс монтажа проходит в несколько этапов
Важно придерживаться порядка работ, вне зависимости от того, какая схема подключения к кассетному кондиционеру притока свежего воздуха используется для выбранного устройства:
Сначала необходимо позаботиться о том, чтобы все коммуникации были подведены и установлены. К внешнему модулю нужно подключить фреоновый контур, который предварительно следует вакуумировать.
Внутренний блок необходимо разместить так, чтобы его лицевая панель располагалась на одном уровне с подвесным потолком
Это важное условие. Место монтажа и способ крепления блока может быть разным, в зависимости от особенностей помещения и самой конструкции прибора.
После этого фиксируется система подмеса воздуха, если в кондиционере присутствует воздуховод, то его нужно вывести наружу. Также устанавливается специальная заслонка и фильтр
Это позволяет прибору не только охлаждать воздух, но и очищать его от пыли и вредных примесей. Подмес воздуха может доукомплектовываться вентиляторами. Для зимнего времени дополнительно устанавливаются обогреватели.
Также устанавливается специальная заслонка и фильтр. Это позволяет прибору не только охлаждать воздух, но и очищать его от пыли и вредных примесей. Подмес воздуха может доукомплектовываться вентиляторами. Для зимнего времени дополнительно устанавливаются обогреватели.
Когда все работы по монтажу завершены, закрепляют решетку на внутреннем блоке. Поскольку остальных элементов конструкции за потолком не видно, устройство практически не бросается в глаза, сливаясь с потолочными панелями. Именно поэтому его можно использовать не только в производственных помещениях, но и там, где дизайн играет важную роль.
После сборки и установки всех систем проводятся пуско-наладочные работы, чтобы проверить, все ли сделано правильно. Также прибор настраивается для более эффективного действия, задаются нужные параметры.
Установка внутреннего блока
Необходимо действовать последовательно и начать с монтажа внутренней части. Оптимальным местом, где можно поместить кассетный кондиционер, будет центральная часть помещения.
Будет создан сильный поток воздуха и устройство сможет работать на полную.
Перед началом работ необходимо продумать образец из картона, который будет полностью отвечать габаритам аппарата.
Для определения объема работ нужно приложить модель к тому месту, где планируете возводить кондиционер.
При необходимости возможно обрезать алюминиевый потолочный профиль. Это делают после того, как он будет надежно закреплен.
Чтобы уменьшить вибрации внешней части кассетного кондиционера, до его монтажа дополнительно устанавливаются вставки из пенопласта. Для подколок, на которых будет держаться аппарат, делают рабочие дыры с использованием дрели.
На шпильки продеваются перстни. Следующий этап – крепление внутренней части блока на пустоты.
Гайки надежно удерживают весь корпус.
Преимущества и недостатки самостоятельной установки
Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.
Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.
Преимущества:
- Значительная экономия денежных средств
- Самостоятельный выбор места и планирование работ в течение дня
- Качество зависит только от человека
- Можно выбрать самые качественные материалы для монтажа
Недостатки:
- Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
- Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания
По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.
Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:
- Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
- Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
- Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
- Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.
Герметичность отверстий
Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.
Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.
Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.
В процессе монтажа обязательно следует обратить внимание на следующие факторы:
- Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
- Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.
Охладители инверторного типа
Особенность этих сплит-систем – непрерывная работа компрессора. Силовой блок питания – инвертор – изменяет производительность агрегата, снижая либо увеличивая частоту электрического тока. Что это значит на практике:
- При запуске охладителя компрессор работает на максимальной мощности.
- Когда температура воздуха приближается к заданной, по команде контроллера инвертор постепенно уменьшает производительность компрессора.
- При достижении установленного температурного порога мощность агрегата снижается до минимума.
- Сплит-система переходит в режим поддержания температуры – производительность регулируется в зависимости от нагрева воздуха.
Обогрев происходит аналогично – сначала температура комнаты поднимается на максимальной мощности, затем обороты двигателя компрессора уменьшаются и наращиваются по сигналу датчика. Чем «инвертор» лучше кондиционера «on/off»:
- отсутствуют скачки напряжения от запусков электромотора;
- снижается общий расход электроэнергии;
- перепады температуры внутри помещения практически незаметны, как случается после остановки компрессора;
- зимой постоянно работающий компрессор не застывает на морозе.
Самый дорогой элемент подобных СКВ — плата инвертора, иначе — частотного преобразователя
Достоинства и недостатки оборудования
Климатическая техника кассетного исполнения, как и классического, имеет свои плюсы и минусы. Которые рассмотрим подробнее далее.
Основные преимущества кассетных моделей
Явным преимуществом кассетных сплит-систем является равномерность воздушного распределения потока на площади помещения.
Причём этот преимущественный фактор напрямую связан с требованиями монтажа, согласно которым установка потолочной кассеты предусматривается исключительно в центральной части помещения.
Благодаря оптимальному размещению кассеты и такому же оптимальному распределению воздуха, удается более эффективно охлаждать помещения до требуемой температуры.
Ещё одно преимущество – архитектурная составляющая. Если классические сплит-системы, где используются настенные внутренние модули, создают реальные проблемы в плане организации дизайна, с кассетными модулями здесь проще.
Один из вариантов дизайна помещения, где проектом предусмотрена установка кассеты на потолке. Вполне привлекательное решение, исключающее видимую проводку каналов и кабелей питания
Более того, нередко встроенные в потолок кассеты становятся элементами дизайна, усиливающими привлекательность в целом. Особенно это отмечается в дизайне офисных и административных помещений.
Явные недостатки техники
Кассетным сплит-системам присущи и достаточно серьезные недостатки. Одним из таких ярко выраженных недостатков видятся монтажные ограничения. В частности, возможности установки техники только в местах с подвесным потолком.
При этом не каждая конструкция подвесного потолка может удовлетворять требованиям монтажа, так как необходим определенный зазор между настоящим и фальш-потолком.
Результат неплотного прилегания уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло жалюзи; 4 – корпус распределительной панели; 5 – уплотнение; 6 – охлажденный воздух; 7 – утечка охлажденного воздуха через неплотности
Недостатком таких систем может проявиться и некачественная изоляция между нижней стороной корпуса кассеты и распределительной панелью (рисунок выше). В этом случае охлажденный воздух проникает в подпотолочное пространство и конденсируется.
Как результат, отмечается эффект протечек и, как следствие, разрушение части конструкции подвесного потолка. Однако этот недостаток устраним технически – путем качественного изолирования.
Популярные производители и достойные модели
Признанными гуру в производстве кассетных кондиционеров считаются компании Daikin, Mitsubishi и General Fujitsu:
- AUYG18LVLB/AOYG18LALL от Fujitsu отличается улучшенными лопастями турбовентилятора, малыми габаритами и низким уровнем шума. Предназначен не только для жилых домов, но и для офиса. На гладкой поверхности виден ценник (около 100 тыс. рублей).
- Mitsubishi Heavy FDTC25VF – инверторное устройство со встроенной дренажной помпой, которая поднимает конденсат над уровнем потолка. Портативный пульт служит для управления сложной системой кондиционирования, присутствует функция автоматического перезапуска. Финальная стоимость – чуть больше 90 тыс. рублей.
- Daikin FСQN125 /RQ125 – полупромышленных кондиционер кассетного типа, который отличает стильным дизайном декоративной панели. Помимо внешнего вида, модель обладает прекрасными акустическими характеристиками, предусмотрено 3 схемы автосвинга. Стоимость кондиционера колеблется в пределах 110 тыс. рублей.
Среди бюджетных производителей популярны: General Climate, Ballu и Midea.
Кассетный кондиционер относится к полупромышленному типу устройств, отличается необычной компоновкой и расположением функциональных блоков. Принцип работы и этапы установки идентичны собратьям по кондиционированию воздуха в помещении.
Устройство бытового кассетного кондиционера
Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.
Комплект кассетной сплит-системы составляют модули:
- Внешний (уличный).
- Внутренний (квартирный, офисный).
Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.
Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах
Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.
Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.
Строение внешнего модуля
Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.
Блочный уличный модуль содержит внутри следующие компоненты:
- компрессор;
- конденсатор;
- вентилятор;
- элементы автоматики;
- электрические детали.
Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.
Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка
Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.
Особенности внутреннего блока
Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.
Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.
Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка
Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:
- Воздухозаборную решетку.
- Фильтр грубой очистки.
- Фильтр ионизатор.
- Жесткую раму.
- Лицевую накладку.
- Распределительные жалюзи.
Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.
По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.
Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей
Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.
Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.
Заключение
В зависимости от установки используются воздуховоды разных размеров, сечения и материалов изготовления. Большой выбор доступных вариантов позволяет решать любые задачи в рамках построения систем кондиционирования и вентиляции.
Источники
- https://TehnoExpert.top/reyting-kanalnyh-konditsionerov
- https://dantex.ru/articles/vozdukhovody-dlya-konditsionerov-i-sistem-ventilyatsii/
- https://www.akruks.net/article/sistema_konditsionirovanija/p486-montazh_kanaljnogo_konditsionera/
- https://sovet-ingenera.com/vent/cond/chto-takoe-kanalnaya-split-sistema.html
- https://tehnika.expert/klimaticheskaya/kondicioner/princip-raboty-kanalnogo.html
- https://dantex.ru/articles/kanalnyj-kondicioner-princip-raboty-ustrojstvo/
- https://AeroClima.ru/kondicionirovanie/kanalnyj-konditsioner/
- https://oventilyacii.ru/ventilyaciya/kondicionirovanie/printsipy-raboty-i-ustrojstvo-kanalnogo-konditsionera.html
