Каркас для акриловой ванны, варианты самодельного каркаса

Техника безопасности

Выполнить установку изделия из акрила можно и в одиночку, ведь вес такой сантехники относительно невысок. Но в этой особенности акрила таится и его недостаток

Акрил – относительно хрупкий материал, обращаться с которым нужно очень осторожно. Небольшое падение может привести к появлению сколов или трещин. Такой же результат возможен, если в чашу ванны уронить тяжелый инструмент

Такой же результат возможен, если в чашу ванны уронить тяжелый инструмент

Кроме того, поверхность акрила при неосторожном обращении можно легко поцарапать

Перед установкой необходимо изучить представленные изготовителем рекомендации о том, как следует правильно устанавливать акриловую ванну. Они обычно прилагаются к каждому изделию. Дно должно опираться на каркас или ножки именно в тех местах, которые указаны производителем. Изменение положения ванны со временем может привести к ее деформации и даже поломке.

С самого начала следует выбирать ванну достаточно высокого качества. Если при нажатии рукой стенки ванны прогибаются или изделие издает резкий запах, или его стенки пропускают свет при просвечивании фонариком, значит, оно изготовлено из некачественного акрила, не стоит покупать такую ванну.

В комплекте с качественной ванной должно присутствовать все необходимое для ее установки, а также подробная инструкция и паспорт изделия. Чем меньше опор требуется для установки, тем прочнее ванна. Качество фурнитуры и крепежа, которые поставляются вместе с ванной, следует также проверить заранее.

Каркас своими руками

Качественный и прочный каркас можно сделать самостоятельно, строго по размерам чаши. Сделанный своими руками, он прослужит вам долго.

Чугунный, как и стальной материал для изготовления ванны, прочный и тяжелый. Несмотря на это, для них тоже есть рамы, можно изготовить и конструкцию своими руками. Чашу ванной можно установить на следующие конструкции каркасов:

• деревянная;
• металлическая;
• кирпичная.

Деревянная конструкция

Недорогой и самый простой способ установки ванной – это деревянный каркас. Для его изготовления понадобится брус с сечением 40х40 мм и лист влагостойкого гипсокартона. Из инструментов: молоток, дрель, отвертка, шуруповерт, ножовка. Специальной пропиткой нужно обработать дерево, защищая от влаги.

Приступаем к изготовлению каркаса

1. Производим раскрой материала: замеряем и нарезаем. Прежде чем это сделать, нужно уяснить для себя, что верхний и нижний пояс каркаса — абсолютно одинаковые. Вертикальные перегородки должны быть на расстоянии не более 50 см; наличие вертикальных стоек в местах крепления ванны к стене – обязательно.
2. Первой собирается подставка под дно ванны. Это может быть плоская рама с несколькими ребрами жесткости. Ее можно сделать из дерева, а днище закрепить на кирпичах. Главная задача – обеспечить устойчивость чаше.
3. После монтажа нижнего пояса, приступаем к верхнему. Брус нужно прикрутить к стене по периметру ванны. Каркас нужно проектировать так, чтобы после установки чаши наружная сторона экрана была заподлицо с наружными бортиками ванны.
4. Переходим к установке вертикальных элементов. Начинаем с капитального крепления угловых стоек. На оставшемся расстоянии равномерно распределяются остальные. Для надежности крепления стоек можно использовать металлические уголки.
5. Перед тем как конструкцию полностью зашить гипсокартоном, подумайте. Дело в том, что со временем водопроводные трубы выйдут из строя, и их нужно будет менять. Для этого не рекомендуется полностью зашивать каркас гипсокартоном. В определенных местах нужно оставить потайные окна, все остальное пространство – зашить.
6. Можно приобрести пластиковый экран, а можно зашить конструкцию гипсокартоном. Во втором случае подразумевается дополнительная отделка кафельной плиткой или чем — то другим.

Конструкция из металлического профиля

Каркас для акриловой ванны своими руками получается надежнее и прочнее. Порядок монтажа такого каркаса практически ничем не отличается от изготовления подобной конструкции из дерева. Но некоторые нюансы все — таки есть:

• металлический профиль между собой можно соединить с помощью болтов, и с помощью сварки (что трудновыполнимо в домашних условиях);
• края металлического профиля острые, они могут навредить покрытию чаши. Не стоит устанавливать чашу на каркас для примерки, когда края профиля еще не закрыты;
• под ванну желательно сделать платформу из кирпича или досок, чтобы вес распределялся равномерно, ножки в таком случае не нужны;
• чтобы избежать шатания акриловой ванны, некоторые места уплотняют резиной. Монтажной пеной устраняют зазоры между ванной и полом.

Установка на кирпичи

Надежным и прочным каркасом для ванной считается конструкция из кирпича. Он не будет деформироваться, и терять прочность под воздействием влаги.

Возводятся две кирпичные опоры, на расстоянии 50—60 см. Ширина опоры не должна превышать ширину самой чаши. Опоры должны максимально повторять форму ее дна.

В той стороне, где находится слив, опора должна быть ниже на 2 см, таким образом улучшится сток воды. Бортики ванны должны быть расположены горизонтально, уклон уже заложен производителем при изготовлении ванн.

На построенные опоры, как на ножки, устанавливается чаша. Для прочности, ее прикручивают к стене. Заранее, чтобы не повредить материал, из которого изготовлена ванна, в ней просверливаются отверстия. Если между кирпичом и днищем образовался зазор, его можно заполнить плиточным клеем или монтажной пеной.

Подключается канализация, устанавливается декоративный экран и плинтус.

Установить ванну можно и на сплошную подложку из кирпича. Для этого из кирпича выкладывают стену по всему периметру купели, высота которой не должна превышать 60 см.

Сборка сифона и подключение к канализации

Мы вынесли этот пункт в конец статьи, чтобы подробно описать процесс и нюансы подключения сифонного оборудования к акриловой ванне. Однако эту работу необходимо делать сразу после установки ножек или каркаса, до установки экрана и до окончательного крепления ванны к стене и кирпичной кладке.

Как правило, сифон поставляется в разобранном виде. Большое количество хаотично расположенных деталей, может с первого взгляда даже напугать человека, впервые столкнувшегося с подключением ванны. Однако в прилагаемой инструкции все подробно расписано и показано, как собирается сифон, поэтому особых трудностей сборка не вызывает.

В разобранном виде сифон представляет собой набор разнообразных деталей. На рисунке показана общая схема сборки и последовательность крепления элементов сифона (+)

Монтаж сифона начинается с подсоединения к нижнему выходному отверстию ванны  приемной трубы (4) и защитной решетки (2). Перед этим места стыковки нужно обработать герметиком и уложить внутрь резиновую прокладку (3), сверху которой также наносится слой герметика.

Затем, не дожидаясь высыхания, отводной патрубок вставляется в нижнюю часть ванны.

Далее в отвод для перелива (13) вставляется уже собранный гибкий шланг (16), а другой его конец с заранее установленной прокладкой (18), подсоединяется к верхнему отверстию ванны и закрепляется защитной решеткой перелива (19).

Так выглядит полностью собранный сифон

Чтобы избежать его протекания при работе, очень важно правильно установить прокладки, которые даже при небольшом перекосе могут сместиться с места и деформироваться. Затем собирается та часть сифона, которая подключается к канализационной трубе

Все места соединения обрабатываются герметиком. Собирая сифон, старайтесь не перетягивать резьбовые соединения, поскольку это может привести к деформации и поломке пластиковых деталей

Затем собирается та часть сифона, которая подключается к канализационной трубе. Все места соединения обрабатываются герметиком. Собирая сифон, старайтесь не перетягивать резьбовые соединения, поскольку это может привести к деформации и поломке пластиковых деталей.

На этом этапе работ стоит позаботиться и об установке смесителя.

Монтаж чугунной ванны на основание из кирпича

Кирпичное основание в качестве каркаса для ванны используется очень широко. Это надежный и доступный способ установки, который можно успешно использовать как для стальных и чугунных, так и для акриловых моделей.

Если металлические ножки со временем могут деформироваться, что фатальным образом сказывается на положении ванны ,то кирпич прекрасно выдерживает десятилетия эксплуатации

Есть два варианта установки ванны на кирпичное основание: из него изготавливают две опоры, как показано на рисунке выше, или подготавливают одну большую основу из кирпича.

Для чугунных ванн рекомендуется использовать комбинированный способ установки: сначала прикручивают ножки, затем конструкцию монтируют на кирпичное основание, в котором для ножек оставлены проемы. Учитывая тяжесть самой ванны, основание чаще всего делают большое, хотя иногда можно использовать две кирпичные опоры.

Длина и ширина кирпичного основания должна соответствовать размерам днища ванны. Для выполнения кирпичной клаки понадобится около 20 кирпичей, а также песчано-цементный раствор в пропорции 1:4.

Эффективным при установке чугунных и акриловых ванн считается комбинированный способ, при котором дно ванны поддерживает кирпичная кладка и ножки также используются в качестве опоры

Перед началом работ на полу выполняют разметку с указанием размеров и конфигурации ванны. После того, как выполнена кладка в два кирпича, по бокам добавляют еще по полкирпича, чтобы образовалась выемка для днища.

Рекомендуемая высота кирпичного основания для передней части ванны – 17 см, а для задней части – 19 см. Для высыхания кирпичной кладки понадобится не менее суток.

Иногда на кирпичную опору наносят слой монтажной пены, на который устанавливают чугунную ванну. Пена сверху приобретает точную форму днища и надежно сцепляет устройство с кирпичной основой.

Пена также может быть использована как материал, усиливающий тепло- и звукоизоляцию ванны. Для этого монтажной пеной покрывают всю внешнюю сторону ванны или только днище и борта до середины их высоты.

Дно и бока чугунной или стальной ванны можно обработать монтажной пеной. Это позволяет улучшить шумоизоляцию устройства, а также повысить ее способность сохранять тепло

После того, как ванна установлена на пену, необходимо подключить ее к канализации, закрыть слив и наполнить водой примерно до середины, чтобы пена правильно просела под весом ванны. На этом этапе положение ванны регулируют по горизонтали, чтобы она стояла ровно, но с небольшим уклоном в сторону слива.

При этом наружный кран ванны должен быть выше края, расположенного у стены примерно на 1 см. Это поможет предотвратить перелив воды на пол. После этого нужно открыть слив и посмотреть, как уходит вода. Если это происходит быстро, ванна стоит правильно.

Если же вода уходит слишком медленно, следует увеличить слой пены в нужных местах, чтобы выровнять конструкцию. Как и при монтаже чугунной ванны на ножках, край, прилегающий к стене, необходимо обработать плиточным клеем и герметиком. Герметизации следует подвергнуть и все остальные узлы и соединения.

Перед проведением отделочных работ, пока есть свободный доступ к обвязке ванны, следует наполнить ванну водой и проверить качество герметизации канализационного слива, а также правильность установленного уклона

Бескаркасная установка

Теперь рассмотрим особенности установки ванны без обустройства каркаса под нее. Этот вариант чаще всего применяется для акриловых ванн, но подходит и для стальных изделий. Рассмотрим пошаговый алгоритм действий.

Подготовка

Подготовительный этап стандартен для акриловых изделий:

• Ванна переворачивается, к ее дну прикручиваются идущие в комплекте поперечные металлические балки. Использовать следует только оригинальные (идущие в комплекте) саморезы, так как более длинные метизы проткнут дно насквозь. Чтобы не поцарапать борта, при переворачивании ванны под нее подкладывается какая-либо подложка, например, полосы гипсокартона, деревянные бруски, подойдет даже обычное покрывало.

  Прикручиваем профиль для ножек.

• Собираются ножки и прикручиваются к балкам при помощи гаек.

  Устанавливаем ножки.

• Также на этом этапе можно предварительно отрегулировать ножки, выставив их при помощи рулетки и уровня на одинаковом расстоянии от пола. Это в дальнейшем облегчит выставление ванны по уровню после размещения в санузле. Высота ножек выставляется, прежде всего, ориентируясь на высоту расположения выхода канализационного патрубка. Для обеспечения нормального слива необходимо, чтобы приемный патрубок располагался ниже сифонного выхода.

  Регулируем ножки.

• Также на этом этапе рекомендуется закрепить к бортику направляющую для последующего крепления экрана, так как после установки ванны сделать это будет сложнее.

  Крепление направляющей для сооружения каркаса.

• Завершающий шаг подготовительного этапа – сборка и установка системы слива и перелива.

  Установка сифона.

Установка ванны

Ванна заносится в санузел, подключается к канализации и выставляется по уровню. Затем проверяется сток воды и герметичность слива, чтобы после отделочных работ не пришлось все демонтировать и устранять протечки. Бортик ванны рекомендуется приклеить к стене при помощи герметика.

Далее нужно утяжелить чашу: для этого ванна наполняется водой, также в нее можно положить несколько мешков песка или сухой смеси.

Следующий шаг – укладка опорной подушки под дном ванны. Для ее создания используются кирпич или другой подходящий строительный материал. Между подушкой и корпусом оставляется зазор шириной 10–20 мм, который заполняется монтажной пеной.

Для большей устойчивости ванна должна располагаться на опорной подушке.

После застывания клея и пены остается лишь оборудовать каркас для экрана, который одновременно выполняет функцию опоры для переднего бортика, после чего можно приступать к отделочным работам.

Мы рассмотрели основные способы установки ванны: каркасную и бескаркасную технологии. Несмотря на схожую технологию, каждый метод имеет свои особенности и нюансы, которые нужно учитывать при проведении работ.

>
Каркас из металлических профилей для гипсокартона

class=»eliadunit»>

Установка каркаса

Установка каркаса

• Располагаем элементы основания на полу, предварительно проклеенные изоляцией.
• Фиксируем основание к полу анкерами либо дюбелями, в зависимости от конструкции пола.
• Закрепляем стойки к основанию с помощью коротышей или других элементов, предназначенных для соединения горизонтального и вертикального бруса. Монтаж ведется на саморезах (самонарезных винтах).
• Используя такие же соединительные элементы, как и в предыдущем пункте, закрепляем верхний пояс. В местах крепления верхнего пояса к стене проклеиваем изоляцию.
• Укладываем на каркас подготовленный лист водостойкого ДСП (подложку). Фиксируем саморезами (подготовка ДСП к монтажу приведена ниже).

В качестве подложки используется влагостойкое ДСП толщиной не менее 25 мм либо влагостойкая фанера (ФК или ФСФ) толщиной от 15 мм

Вырезаем в ДСП отверстие под ванну:

• С помощью шаблона переносим габариты отверстия на лист. Шаблон предоставляется в комплекте с ванной;
• Отверстие вырезается с помощь электролобзика либо узкой ножовкой, при отсутствии такового;
• Прикладываем на каркас и примеряем ванну.

В случае, когда все получилось правильно и все размеры сошлись, вынимаем ванну и фиксируем лист. Покрываем неокрашенные деревянные и металлические элементы слоем защитной эмали и даем высохнуть.

Недостатки заводской конструкции и основные методы для качественного монтажа акриловой ванны

Установка ванной из акрила на заводской крепеж с ножками является довольно простой работой, с которой может справиться любой домовладелец, если им изучена инструкция по эксплуатации. Но подобный монтаж акриловой ванны имеет следующие недостатки:

• Дно оседает при больших нагрузках, если для установки на пол используется стандартная конструкция из двух расположенных по бокам отрезков металлических пластин с ножками.
• Боковые стенки ванной в точке примыкания к облицовочной плитке прогибаются, и герметик, закрывающий шов, отслаивается — это приводит к протечкам воды по периметру стен на пол. В ванной комнате образуется повышенная влажность, приводящая к плесени на декоративном покрытии стен, потолков и ускоряющая коррозию электророзеток, светильников, бытовой техники.
• Ни один производитель не принимает мер по дополнительной шумоизоляции ванн, которые во время заполнения напоминают пустой таз, по которому бьет водная струя. Металлический крепежный профиль еще более усугубляет ситуацию, являясь отличным проводником звука.
• Во всех конструкциях опорные планки и каркас крепятся ко дну металлическими саморезами. В процессе эксплуатации не исключена возможность их самоотвинчивания при вибрациях и деформации акрилового корпуса от нагрузок — это может привести к подвижности ванны и соответственно потере герметичности силиконовой гидроизоляции по периметру.

Ванны из акрила на каркасе

Для борьбы с перечисленными проблемами применяют следующие методы:

• Для устранения прогиба боковых стенок ванн по периметру с соблюдением горизонтального уровня крепят специальные заводские опорные пластины, а если они отсутствуют в комплектации — металлический профиль или деревянный брус, на который затем укладывают изделие. В случае, если расстояние от борта ванны до стены слишком велико, под низ наклеивают на плиточный клей часть обрезанного газосиликатного блока или монтируют из них сплошную опору, приклеивая к стене снизу доверху.
• Чтобы избежать прогиба дна ванны, под него подкладывают различные строительные материалы, в основном используют кирпич и газосиликатные блоки. В этом случае ванна не нуждается в ножках, но часто их оставляют для повышения устойчивости.

Еще один метод укрепления дна — изготовление прочного стального каркаса, располагающегося под его поверхностью (некоторые ответственные производители комплектует свои изделия подобной конструкцией). Методика используется в случае, если для хозяйственно-бытовых нужд требуется максимальное пространство под ванной.

Для борьбы с грохотом от водной струи необходимо увеличить массу и толщину стенок, этого достигают двумя основными методами:

1. Наклеивают на поверхность снаружи самоклеящиеся материалы для шумоизоляции, используемые в автомобильной технике, при этом следует учитывать, что многие из них имеют битумную основу, при нагревании которой в воздухе может появиться резкий запах смолы. В продаже имеются специальные комплекты для шумоизоляции стальных ванн, которые можно использовать и для акриловых изделий.
2. Покрывают наружную акриловую поверхность монтажной пеной. Следует знать, что срок службы пены составляет около 15 лет, и она боится воздействия ультрафиолетовых лучей, после которого разлагается, теряет прочность и осыпается.

Примеры шумоизоляции

Характеристика акриловых ванн и выбор

Акрил является материалом нового поколения и качественной заменой чугуну.

• Сантехника из акрила имеет привлекательный внешний вид, способна выдерживать практически любые нагрузки и долго не теряет свой внешний вид и формы.
• Поверхность ванн из акрила белая и гладкая. При ее повреждении вполне легко вернуть ей прежний внешний вид.
• Акриловая сантехника хорошо держит тепло и имеет легкий вес.
• Транспортировка и монтаж изделий достаточно легок.

Кроме этого, стоят ванны из акрила не очень дорого.

Однако имеют изделия и несколько недостатков:

• поверхность акриловой сантехники при неаккуратном обращении легко можно повредить;
• их срок службы значительно меньше чугунных ванн;
• устанавливать ванну из акрила следует на каркас или на кирпичи.

Как выбрать акриловую ванну хорошего качества

Хорошая сантехника, выполненная из акрила, способна обеспечить комфорт на долгие годы. Поэтому выбирать ее следует тщательно.

• Главное преимущество качественного изделия – толщина слоя акрила. Должен он быть не менее пяти — семи миллиметров. Измеряется толщина в месте стыка слоя и стеклопластика.
• Настоящая акриловая ванна при стуке по ее борту должна издавать глухой звук.
• Качественная сантехника не имеет резкого химического запаха.
• Узнать сэкономил ли производитель на материале можно с помощью фонарика, который нужно приложить к борту. Если появится засвеченное пятно, то от покупки лучше отказаться.

В стандартной комплектации к акриловому изделию прилагается только инструкция. В расширенную комплектацию входят ножки на ванну и фурнитуры для установки смесителей. Кроме этого, могут прилагаться экран и профили под его установку.

После того как ванна выбрана, для ее установки следует своими руками подготовить место.

Выбор

Покупая каркас для акриловой ванны, специалисты рекомендуют обратить особое внимание на ту модель рамы, которую продавец рекомендует вместе с чашей. Стойки под ванну

Стойки под ванну

Внимательно осмотрите конструкцию рамы: если предложенный вам каркас обладает большим количеством точек опоры, это верный признак низкого качества самой ванны. Скорее всего, модель из тонкого слоя акрила, ненадежная и легко деформируется.

Если же вам продавец предлагает комплект, в котором каркас обладает лишь четырьмя точками опоры вы можете судить о хорошем качестве акриловой ванны.

Как показывает практика, для собственной веры и экономии средств лучше выполнить сборку и монтаж каркаса акриловой ванны своими руками.

Специалисты отмечают несколько видов конструкций:

• кирпичная кладка, которая полностью повторяет формы ванны; подобный вариант довольно сложен, выполнить его в силах лишь строитель, мастер своего дела, особенно в случае ассиметричной чаши;
• каркас из фанеры и бруса: прекрасный вариант для изготовления своими руками; материалов нужно немного, лишь фанера определенный маркировки, брус конкретного сечения, саморезы и олифа;
• металлический каркас: понадобятся профильные трубы и металлические уголки.

Практика показывает, что для изготовления своими руками следует выбирать последние два варианта: металлический или деревянный каркас. Именно эти два варианта лучшим образом подходят для работы в домашних условиях.

Каркас под акриловую ванну

Изготовление из дерева

Мы представим вам пример сборки классического каркаса из ДСП и бруса для стандартной овальной ванны.

Алгоритм действий:

• по периметру ванной вы установите доски, которые станут основанием каркаса;
• на этом основании будут располагаться стойки;
• сверху на стойки вы уложите еще одну доску, которая впоследствии станет верхом каркаса;
• верх рамы накрывают листом ДСП (или любой толстой фанеры) и прорежете отверстие под ванну.

В последнем пункте нашего плана есть особенность: для прямоугольных ванн раму накрывать листом ДСП не нужно, каркас просто выполняют по точной форме верха акриловой ванны.

Очень важно в процессе изготовления каркаса использовать водостойкую фанеру (марки ФК или ФСФ), толщиной не менее 15 мм, или водостойкие листы ДСП, толщина которых не меньше 25 мм

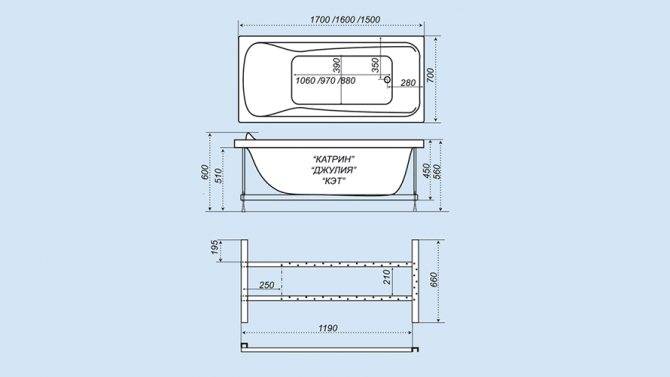

Расчет габаритов

Для начала определите высоту стоек: размер не должен превышать каркас, но не быть слишком низким. Постарайтесь определить оптимальную высоту, чтобы ванной могли с комфортом пользоваться и дети, и старики.

Формула расчета высоты стоек:

• выполните монтаж ванны и замерьте длину от пола до нижних кромок;
• от полученной цифры отнимите толщину верхних досок, основания рамы, подложки из ДСП или фанеры, плитки (для облицовки экрана) и раствора на котором будет крепиться кафель.

Как только все расчеты произведены, переходим к следующему шагу.

Кирпичный каркас

Подготовка основания

Предельно внимательно изучите следующие шаги, так как они определяют вид и надежность конструкции.

Ход работ:

1. Установите доски по всему периметру будущего каркаса.
2. Используя саморезы по бетону, прикрепите доски к полу.
3. По произведенным подсчетам вырежьте необходимое количество стоек, учтите и отрезок возле стены. Затем надежно прикрепите их к основанию.

Если вас волнует вопрос количества стоек, здесь все просто: минимальное количество четыре, располагаются во всех углах каркаса. Добавлять каждую последующую стойку только через 50 см от предыдущего отрезка.

Для упрощения монтажа стоек можно использовать металлические уголки.

Монтаж рамы для акриловой ванны

Теперь мы можем смело приступить к установке каркаса своими руками.

Последовательность шагов:

Поверх стоек уложите доски и закрепите их на шурупы. Если доска установлена вдоль стены, ее также нужно зафиксировать.
Довольно толстым листом ДСП и фанеры нужно накрыть каркас и прикрепить его по всему периметру.
Произведите разметку для вырезания отверстия, используя лекало и длинный прямой брусок

Обратите внимание, возможно, в комплекте вашей ванны был соответствующий шаблон, который может вам существенно упростить задачу.
Непосредственно отверстие вырезайте электролобзиком или ручной узкой пилой.

На этом этапе изготовление каркаса своими руками для ванны окончено. Осталось лишь произвести монтаж ванны на каркас и отделать экран.

Деревянный каркас для акриловой ванны

На каркас из металла

Сборка каркаса акриловой ванны относится к сложным технологическим операциям, и требует больших временных затрат. Однако это окупается большей надежностью конструкции. Каркасы разрабатываются производителями, с учетом габаритов конкретного изделия. Однако если прибор имеет простую прямоугольную конфигурацию, крепежную конструкцию можно приобрести отдельно. Главной деталью каркаса является рама, именно она выполняет функцию основы для фиксации других конструкционных элементов. Рама бывает сплошной (сварной) или сборной. В последнем случае ее собирают своими руками, используя инструкцию к изделию.

Описание, как собрать каркас для ванны:

1. Положить готовую раму на дно ванны, для чего ее нужно перевернуть. Это облегчит сборку каркаса, следуя схеме в инструкции. Комплектация состоит из стоек, шпилек, ножек из пластика, гаек, саморезов и стеновых крепежей. На точное число элементов влияют размеры и конфигурация ванны. В сложных конструкциях деталей на порядок больше.
2. Закрепить вертикальную стойку. Делается это при помощи шпильки с накрученной гайкой, которую нужно вставить в отверстие в угловой части рамы. Далее шпилька просовывается в ножку для последующего ввинчивания. Верхняя часть шпильки закрепляется еще одной гайкой. По схожей схеме монтируют остальные стойки. По ходу ввинчивания шпилек, нужно оставлять небольшой зазор от рамы до стойки, это даст возможность выставить каркас по высоте.
3. Установка каркаса. После того как все стойки окажутся на своих местах, выполняют регулировку каркаса по высоте и горизонтали. Для проверки используют строительный уровень.
4. Прикручивание каркаса к ванне с помощью саморезов. Первым делом фиксация выполняется в районе усиленной пластины на дне чаши. Далее переходят к углам конструкции (в районе размещения закладных пластин).
5. Монтаж ножек на раму. В точках их размещения имеются отверстия с резьбой. В них ввинчивают шпильки, выставляя нужную высоту с помощью линейки. Для фиксации ножек используют гайки.
6. Установка подпятников. Если в комплектацию акриловой ванны входит экран, то ножки по наружной стороне оснащаются металлическими г-образными вставками для фиксации панели. Для крепления г-образной пластины применяют гайки в центре ножки. Чтобы менять высоту стойки, гайка вращается в нужную сторону.
7. Финальные работы. Ванну нужно перевернуть на ножки, отрегулировав их по высоте. Далее сантехнический прибор придвигают к стене, что дает возможность отметить точки расположения настенных креплений. Прикручивание и фиксация бортов выполняется по той же технологии, как было упомянуто в первом варианте установки. К установленной конструкции приставляют экран, чтобы наметить точки его фиксации по краям и в центре. С помощью саморезов, в намеченные места прикручиваются пластины, на которые крепится декоративный экран.

В конце работы делают заделку стыковых участков между бортами прибора и стеной. Для этих целей обычно применяют силиконовый герметик. Перед его нанесением основание обеих поверхностей очищают от пыли и проходят обезжиривающей жидкостью. Чтобы не запачкать стены и бортики ванны, на них клеят строительный скотч. Силикон нужно укладывать равномерным слоем, для выравнивания которого обычно применяют мокрый палец. Каркасы часто применяют и для сборки угловой акриловой ванны.

Разновидности экранов под ванну

Идей для экранов под ванну много, на любой вкус и кошелёк. Вам нужно только определиться с материалом, который вы хотели бы видеть в своём интерьере, но, разумеется, с условием, что этот материал способен выдержать высокую влажность в помещении и перепады температуры. Поверхность экрана не должна впитывать воду, в противном случае вам придётся бесконечно бороться с разрастанием грибковых колоний.

Какие варианты можно рассмотреть?

Экран с распашными дверцами. В этом случае дверцы открываются, как в шкафу, в сторону. Это удобно, и вы получаете полный доступ к пространству под ванной. Но при этом у вас должно быть достаточно места для полного хода двери. Учтите, что при открывании вам нужно ещё немного отступить в сторону, то есть это ещё плюс некоторое пространство.

ФОТО: laborcolor.ruРаспашные дверцы могут быть две, три или даже четыре, если вам удобно

Ещё один вариант – экран с раздвижными дверками. Он значительно экономит площадь, потому что в этом случае вам не нужно много места перед самой ванной для манёвра. В этом случае дверцы смещаются в сторону. Но минус такой системы в том, что у вас при любом раскладе будет ограниченный доступ к пространству под ванной, то есть дверца будет сдвигаться вбок, влево или вправо и при этом закрывать вторую часть экрана.

Экран с откидной дверцей – ещё одна интересная идея для воплощения. Эта модель удобна в обращении, довольно проста в исполнении, но также не даёт полного доступа , особенно сложно будет достать что-то с самого низа. Если откидывать дверцу полностью, то опять-таки потребуется большое свободное пространство перед ванной.

ФОТО: avatars.mds.yandex.netС такой системой открывания непросто будет получить доступ к коммуникациям канализационного слива, а это уже более существенный минус

И наконец, экраны под ванну делают глухими, то есть без каких-либо дверок или ящиков. Обычно это кирпичная кладка, в которой оставляют ревизионное отверстие для доступа к коммуникациям. Тут, конечно, никакого места для хранения нет, но зато такие экраны, как термос, надолго сохраняют тепло воды. Этот вариант отлично подходит любителям часами нежиться в горячей купели.

Разновидности арматурных каркасов

Существует 2 основных типа арматурных каркасов:

• плоские; собираются из продольных и поперечных стержней, скрепляемых вязальной проволокой;
• пространственные; имеют три размера: длину, ширину и высоту.

Классификация по методу сборки:

• собираемые вручную, при помощи проволоки и специального крючка;
• изготавливаемые с помощью сварки;
• изготавливаемые автоматизированным методом – с помощью вязального пистолета.

Вид и размер определяется индивидуально в зависимости от технологических условий.

Особенности арматурного каркаса для ленточного фундамента

Этот каркас широко применяется при разных типах строительства

Перед сборкой важно помнить:. Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном. Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

высота каркаса больше, чем ширина; применяется исключительно гибкое соединение проволокой или пластиковыми хомутами; важно продольное растяжение

Каркас для плитного основания

Конструкция плоского каркаса плитного основания подразумевает наличие двух сеток. Они образуют монолитное основание из ребристых стержней диаметром от 12 до 14 миллиметров.

Технологические особенности:

• площадь арматурной основы равна размерам фундамента;
• соединение осуществляется перемычками из уголков или пластиковых труб.

При таком армировании каркас обеспечивает равномерное распределение нагрузки.

Армирование свайных оснований

Армирование свайных оснований подразумевает металлическую оплетку свай. Длина прутьев арматуры превышает длину буронабивной сваи, что необходимо для создания выпусков.

Диаметр используемых прутьев — очень важный фактор, влияющий на долговечность всей постройки

Технологические нюансы:

• количество арматурных прутов зависит от диаметра свайной основы;
• соединение осуществляется металлическими хомутами треугольной или округлой формы.

Конструкция буронабивных свай стандартная, чаще применяются готовые каркасы.

Размеры

Размеры каркасной конструкции во многом зависят от габаритов сантехники. Например, модели с габаритами 170х80, 170х70, 100х70 см должны быть установлены на основания с аналогичными размерными показателями. Габариты ванны зависят от ее формы. К примеру, параметры 170х80 см характерны для простых прямоугольных изделий, 194х100 см – для овальных, 130х130 см – для угловых.

Обязательно нужно измерить все необходимые поверхности перед проектированием каркаса.

Следует постараться не ошибиться с размерами, если делать основу самостоятельно. В противном случае сантехника будет стоять неустойчиво.

Популярные модели ножек

В продаже несложно найти практически любые опоры. Это замысловатые модели «под старину» – «львиные лапы», «головы дракона», «водопады». Они подойдут под интерьеры барокко, готика, классицизм. Гладкие, высокие, блестящие – лучший вариант для хай-тек, простые и квадратные – для минимализма. В кантри и провансе используются детали, окрашенные в белый, кремовый колер. Иногда используются модели из камня, древесины, покрытой защитным составом, сооружения с небольшими полочками или ступеньками. Наиболее удобны конструкции, где высота ножек регулируется в сравнительно широких пределах – это оптимальный вариант для установки на слегка неровные полы.
