Канализационные колодцы: полная классификация и примеры обустройства

Особенности системы в частном домовладении

В соответствии со СНиП и ГОСТ устройство канализационных колодцев на участке, прилежащем к частному дому невозможно без сооружения смотровых коллекторов. Такое сооружение необходимо для осуществления контроля за передвижение нечистот по системе трубопровода и прочистку труб в случае необходимости. Эта процедура в соответствии с требованиями СНиП канализационные колодцы проводится ежеквартально.

Обязательным является обустройство смотровых коллекторов, расстояние между которыми зависит от протяженности трубопровода и диаметра установленных труб:

Схема канализации в частном доме

  • При диаметре трубы 15 см каждый следующий коллектор должен быть расположен на расстоянии от 30 до 40 метров от предыдущего.
  • Если монтаж системы осуществлен с использованием труб диаметром 20 см, то расстояние до коллектора составит не менее 50 м.

По требованию СНиП и ГОСТ установка смотровых колодцев должны быть выполнена на поворотах трубопровода, в местах соединения труб и там, где созданы ответвления от главной трубы.

Устройство канализационных колодцев в соответствии со СНиП и ГОСТ возможно при выборе соответствующих комплектующих. Так как сборники могут не только каменными, но и пластиковыми, то необходимо очень внимательно относиться к выбору и приобретению комплектующих.

Особенности расчета

Основные виды конструкций канализационных колодцев

В соответствии с существующими нормами и требованиями СНиП и ГОСТ, составляющие элементы, без которых невозможен качественный монтаж канализационных колодцев, могут быть железобетонными и полимерными. Выбор зависит от особенностей самого коллектора, а основные требования описаны в сопровождающей инструкции.

Установка канализационных колодцев пройдет максимально быстро и качественно, в строгом соответствии с ГОСТ и СНиП, если специалисты, проводящие монтаж, обратят внимание на разрешенные варианты комбинирования элементов конструкции и смогут соблюсти все указанные с документации размеры. Объем, которым будет обладать смотровой и канализационный колодец, можно рассчитать, зная его глубину и диаметр, а эти параметры должны строго соответствовать СНиП:

Объем, которым будет обладать смотровой и канализационный колодец, можно рассчитать, зная его глубину и диаметр, а эти параметры должны строго соответствовать СНиП:

  • 15 см при диаметре труб 0,7 см;
  • 1 м – 60 см;
  • 1,5 м – 150 см;
  • более 1,5 м при диаметре трубы и глубине колодца свыше 3 м.

Устройство канализационных колодцев начинается с выполнения земляных работ. Они включают в себя подготовку площадки, разметку, рытье котлована.

Начало возведения канализационного колодца

Первым делом, важно сделать проект канализационной системы, которая будет проходить на территории частного дома. Само собой, что если нет достаточного опыта или времени для составления такого проекта, то можно взять уже готовые планы, которые находятся в специализированных книгах или интернете

Качественный план подразумевает не только линии труб, траншей, но там должна быть расписана смета на строительные материалы, которые понадобятся для возведения всей системы. Используя такую смету, можно сэкономить значительное количество денег, даже при превышении количества строительных материалов на 20%.

Если заниматься самостоятельным планированием канализационных колодцев, нужно знать о последовательных этапах этой работы.

  1. Первым делом нужно определиться с местом установки колодца. Это должна быть ровная поверхность, которая находится немного ниже уровня дома. Такое расположение поможет облегчить установку труб, а также в дальнейшем предотвратит засоры в системе, и облегчит слив.
  2. Место для колодца, должно быть выбрано с учётом положения дома. Нужно выбрать место, чтобы минимизировать количество труб и тем самым сэкономить деньги. При ошибке в расположении есть шанс, просто вести все трубы вокруг дома, и только потом тянуть их к колодцу, что требует больших денежных затрат.
  3. После того как точное место канализационного колодца определилось, весь проект нужно переместить на масштаб. Это позволит сделать расчёты и понять, сколько примерно труб понадобится для возведения всей системы, а также где копать траншеи, установить туалет и выделить место для отходов.

После окончания всех расчётов на руках окажется готовый план, по которому можно смело закупить необходимое количество строительных материалов и начинать работать.

Установка канализационных колодцев

Требования к размещению

Приступая к проектированию и далее строительству канализации для своего дома, надо помнить о санитарных требованиях, которые определяют расстояние от колодца до других сооружений и коммуникаций, расположенных на участке.

Расстояние от здания не должно быть меньше 5 метров. От любых частей канализации до колодца необходимо расстояние 20 м, до скважины – не менее 50 метров.

Важно! Водопровод не должен пересекаться с составными частями канализации

Материал изготовления

При самостоятельном изготовлении стенок колодцев применяют литой бетон, кирпич, колодезные кольца. Каждый из этих материалов обеспечивает герметичное состояние сооружения при правильном применении гидроизоляции.

Кирпичный вариант подходит при решении вопроса «как сделать канализацию?», если место расположения строительства не позволяет проводить работы с помощью спецтехники.

Перед тем, как строить колодец из кирпича своими руками, делают основание, применяя бетонные растворы. Линейные размеры подземной конструкции должны соответствовать требованиям, установленным ГОСТ. Герметизация стен достигается оштукатуриванием с последующей гидроизоляцией.

Ремонт канализационных колодцев при их повреждении, разрушении или потере герметичности связан с большим объемом земляных работ, применением дорогостоящих материалов. Чтобы их избежать, необходимо выбирать качественные комплектующие, неукоснительно выполнять все санитарные и строительные нормы.

Полимерные колодцы

Пластиковый колодец

Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.

Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.

Благодаря этому появилась возможность значительного уменьшения размеров изделий.

Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.

Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.

Накопительные колодцы канализационной системы

Наиболее распространенным видом канализационного колодца можно назвать накопительные. Они необходимы для временного скопления стоков, которые в дальнейшем будут удалены ассенизаторским автомобилем. К конструктивным особенностям можно назвать нижеприведенные моменты:

  1. Конструкция обязательно должна быть герметичной и иметь дно. Хранение нечистот проводится на протяжении всего периода эксплуатации. Если гидроизоляция будет выполнена не качественно, то есть вероятность того, что в окружающую среду будет попадать большое количество нечистот. Результатом станет отравление почвы, а также загрязнение грунтовых вод.
  2. Если объем колодца большой, значит следует создать отбойник, которые будет защищать стенки и гидроизоляцию от ударной нагрузки на момент падения нечистот. Конструкция должна предусматривать расположение входного отверстия сверху, так как в противном случае полное заполнение колодца проходить не будет.
  3. Входной патрубок, как ранее было отмечено, располагается достаточно высоко, их может быть несколько в зависимости от количества источников стоков.
  4. Конструкция обязательно должна быть герметичной для того, чтобы исключить вероятность попадания в резервуар осадков и грунтовых вод, а также посторонних объектов. В этом случае заполнение канализационного накопительного колодца будет проходить в самые короткие сроки. Посторонние объекты могут существенно усложнить процесс откачки нечистот.
  5. Нужно предусмотреть то, что требуется проводить периодическое откачивание нечистот ассенизаторским оборудованием. Для этого сверху располагают специальный люк, который при необходимости можно открывать или закрывать.
  6. Не стоит забывать о том, что большое давление, оказываемое на колодец сверху, может оказывать негативное влияние на конструкцию. Для того чтобы защитить колодец укладывается дорожная плита. Она обеспечивает не только механическую защиту, но и равномерно распределяет нагрузку.

Накопительный колодец — современная выгребная яма, которая отличается от своих предшественников экологической безопасностью.

Наиболее популярными вариантами исполнения накопительных колодцев можно назвать пластиковые и железобетонные конструкции. Они имеют свои особенности и недостатки, о которых поговорим подробнее.

Пластиковые колодцы

Намного проще установить пластиковые готовые колодцы, выпускаемые промышленностью. Они имеют разные размеры, поэтому можно подобрать модель, которая полностью соответствует требованиям.

Пластиковые колодцы имеют небольшой вес, поэтому для их установки не требуется применять подъемную технику. Кроме того, изделия имеют готовые отверстия для подключения труб и не нуждаются в дополнительной гидроизоляции, так как являются полностью герметичными.

Итак, канализационные колодцы – это обязательные элементы любой канализационной системы. Они могут быть построены самостоятельно из железобетонных колец, но намного проще установить уже готовые конструкции, выполненные из пластика.

Что такое водопровод и канализация

Водопровод — это система, которая в бесперебойном режиме обеспечивает дом или дачу водой необходимого качества. Для его проведения потребуется несколько видов оборудования, приспособлений и материалов. Например, трубы, подающий насос, фильтры, емкости и прочее.

Канализация выполняет противоположные функции — стабильный отвод стоков и нечистот. Но даже в системе, где нет зависимости от электроэнергии, необходимо все учесть и правильно смонтировать. Правила проведения монтажных работ и водопровода, и канализации давно разработаны и объединены в специальный документ — СНиП «Наружные сети». Здесь все подробно расписано, так что, придерживаясь этих правил, монтаж сетей можно провести на должном уровне.

Как рассчитать объем емкости

Для более точного .

Стремясь организовать в загородном доме наиболее комфортабельные условия для проживания, владельцы организуют все условия, присущие городским условиям, включая канализацию. В большинстве случаев загородные населённые пункты небольшого размера лишены возможности использовать централизованные канализационные сети ввиду их отсутствия.

Смотреть видео

Септик из бетонных колец своими руками. Канализация в доме

Смотрите это видео на YouTube

Это мероприятие довольно затратное, и чем больший объем стоков необходимо перерабатывать, тем большие затраты понадобятся на их сооружение. По этой причине расчёт необходимой мощности при устройстве канализации своими руками из бетонных колец – задача актуальная.

Самыми популярными конструктивными решениями для локальной канализационной системы являются бетонные кольца или цельные ёмкости из пластика. Они устанавливаются последовательно и состоят из 2-4 секций, выполняющих различные задачи. Соединение между ними производятся трубами.

Функционально они действую следующим образом:

  1. Первая ёмкость называется накопителем и предназначена для отстаивания массы стоков от твёрдых и более тяжёлых компонентов. Они оседают на дно сосуда и удаляются по мере накопления.
  2. Вторая ёмкость предназначается для биологической обработки сточных вод. Для этого используются специальные культуры бактерий, которые вносятся в сосуд по мере необходимости. На ее дне образуется осадок, называемый активным илом, в котором возобновляется бактериальный состав. По мере необходимости производится откачка этого состава, причём определённая часть массы оставляется для дальнейшего использования.
  3. В третьей секции производится аэрация стоков пропуском через неё распылённого воздуха при помощи компрессора небольшой мощности. Здесь происходит до окисление стоков. Воздух также выступает катализатором биологической активности бактериальной составляющей.
  4. Дальнейшая очистка происходит в фильтрующем колодце. Для его изготовления используются бетонные кольца с перфорированными стенками – в нижней части и верхнее сплошное кольцо, накрываемое бетонной же крышкой с проёмом для прохода внутрь.

Правильно организованная очистная система обеспечивает степень очистки стоков до 98%. Такую воду можно смело использовать для полива огорода, мойки автомобилей и другие хозяйственные нужды. Активный ил представляет собой очень эффективное удобрение.

Базовой основой для расчёта объёма отстойника является среднестатистическая величина потребления для одного человека, которая составляет 200 литров воды в сутки.

Смотреть видео

септик из бетонных колец своими руками от а до я в одном видео

Смотрите это видео на YouTube

При расчёте эту норму надо умножить на численность проживающих.

Таблица объёма емкости для загородного дома

Число проживающих2 — 33 — 45- 78- 9
Полезные объёмы1,82,445,4

Приведённая таблица применима для двух-трёх камерных септиков.

Данные из таблицы являются ориентировочными. Фактический расход воды, а, следовательно, и объем зависит от состава, применяемого в быту оборудования. Наличие в доме сауны, джакузи, стиральной и посудомоечной машин в заметно увеличивают потребление воды.

Пример выполнения расчёта объёма потребления

Предположим, что в доме постоянно проживают 4 человека. Тогда прикидочный расчёт объёма потребления будет выглядеть следующим образом:

  1. Определяем общий расход жидкости за сутки – 4 х 0,2 = 0,8 кубометра.
  2. Учитывая норматив по минимальному пребыванию сточной воды в отстойнике не менее 3-х суток, получаем размер его ёмкости – 0,8 х 3 = 2,4 кубометра.
  3. Если предполагается использовать стандартные кольца «15-9», внутренний диаметр которых составляет 1,0 метра а высота 0,7 получаем объём содержимого одной секции 1, 64 м. Таким образом, полная двухкамерная ёмкость составит 3, 28 куба.

Следует учесть, что в реальности объем несколько ниже, поскольку высоту нужно брать не в размере кольца,  по расстоянию между дном и краем переливного отверстия. Но это определится только при составлении проекта наружной канализации и тогда расчёт надо будет проверить по реальным размерам.

Смотреть видео

СЕПТИК из бетонных колец без запаха !!! A septic tank of conkrete rings without salena !!!.

Смотрите это видео на YouTube

Полученные данные говорят о наличии определённого запаса пропускной способности наружной канализации, но он пригодится, если придётся принимать гостей.

Разновидности ревизионных колодцев и допустимое расстояние между ними

Смотровые

Устанавливаются для свободного доступа и обслуживания системы. Расстояние между колодцами указано в таблице.

Сечение трубы (мм)Расстояние между колодцами (м)
15035
200-45050
500-60075
700-900100
1000-1400150
1500-2000200
>2000250-300

Поворотные

Монтируются в местах где трубы образуют поворотный угол

  • Расстояние между колодцами считается по прямому отрезку трубопровода.
  • Длина отрезка указана в СНиПе. Если не выдержать требование, придется устанавливать дополнительный колодец.

Перепадные

Конструкции необходимы на участках с изменением высоты прокладки труб

  • Нормативов по расстоянию между этими конструкциями СНиП не установили, но предъявляются следующие требования
  • Один перепад не может быть более 3 метров. Если уклон более этого метража, то создается ступенчатая переливная система с колодцами.
  • При перепаде 50 см, колодец можно заменить на переливной

Узловые

Используются в местах соединения патрубков. Расстояние зависит от диаметра патрубка.

·      Диаметр (мм)·      Расстояние (м)
·      600·      1
·      700·      1,25
·      800-1000·      1,5
·      1200·      2

При обустройстве наружной канализационной магистрали следует учесть, что расстояние от канализации до источника с питьевой водой должно быть не менее 30 метров.

Виды колодцев

Изначально следует рассмотреть устройство канализационных колодцев по СНиП. Первым делом изучим их виды.

Колодцы могут быть следующими:

  • смотровые – они нужны для выполнения ревизии канализационных труб, их обслуживания и прочистки в случае засорения;

  • поворотные – они устанавливаются в местах поворота трубопровода, потому как именно здесь чаще всего образовываются засоры;

  • перепадные – устанавливаются в тех случаях, когда на участке отмечается сложный рельеф, перепад высоты концов труб превышает 50 см;

  • узловые – они устанавливаются в месте, где находится пересечение канализационных труб;
  • накопительные – служат для приема сточных вод из системы канализации частного дома, требуют систематического очищения – откачки стоков;

  • фильтрационные или дренажные – необходимы для очистки осветленной воды перед ее отведением в грунт.

Она обязательно должна предполагать наличие следующих элементов:

Схема смотрового колодца согласно СНиП

  • шахта;
  • рабочая камера;
  • горловина;
  • верхняя защитная крышка.

Также она должна быть обустроена специальной лестницей.

Выбор колодца

Изделия из пластика установить значительно легче. К тому же они долговечны и прочны. Трубчатая конструкция легко собирается.

Каждый полимер, из которого изготавливается колодец, имеет свои особенности:

  • ПВХ — не горючий и устойчив к химическим воздействиям;
  • полиэтилен — герметичные конструкции, за счет высокой пластичности не лопающиеся при замерзании воды;
  • полипропилен — обладает высокой пластичностью.

Сейчас производятся комбинированные конструкции, где положительные свойства каждого полимера используются максимально.

Предпочтительней выбирать колодцы с гофрированной поверхностью. У гладкостенной трубы прочность ниже. Лотковая часть должна иметь утолщенные стенки.

Важно правильно подобрать люк. Если он будет находиться на пешеходной дорожке, подойдет стандарт А15

Для стоянки автомобиля нужно изделие прочней — стандарт В125.

Конструкции бывают монолитные и разборные. Первые дешевле, но их сложней устанавливать.

Особенности устройства и установки канализационных колодцев из кирпича

Устройство канализационного колодца из кирпича требует ряд знаний и умений. Необходимы знания, позволяющие произвести работы, начинающиеся с установки рамы и иных конструкций и заканчивающиеся внутренним и внешним оформлением сооружения.

Для постройки колодца из кирпича используют лишь красный — пережженный кирпич или камень природного происхождени. Для соединения материала между собой используется раствор цемента, изготавливаемый из речного песка. Также для кирпичного колодца используются такие комплектующие как: скобы, анкеры, круглые рамы и арматура.

Кирпичный колодец

Установка канализационного колодца из кирпича имеет следующую последовательность:

  1. Предварительно рассчитав объём колодца и его размеры выполняем разметку котлована. Котлован небольшого объёма можно вырыть вручную или с помощью экскаватора.
  2. На дне полученной ямы устанавливаем опалубок и заливаем его 20 см слоем раствора, приготовленного из песка, щебня и цемента. Оставляем застывать на 1 неделю, периодически смачивая водой.
  3. После застывания раствора начинаем кладку стен на цементном растворе.
  4. Полученные (готовые) стены штукатурим цементным раствором. После того как он схватиться выполняем зажелезнивание — втирание сухого цемента в сырую штукатурку.
  5. Дно колодца формируется в зависимости от его дальнейшего назначения.
  6. Проводим гидроизоляцию подсохшей штукатурки. Берем мастику или горячий битум и покрываем всю внутреннюю поверхность колодца.
  7. Выбиваем отверстие для труб. Вставляем трубы, а оставшейся зазор уплотняем силиконом.
  8. Засыпаем образовавшейся между котлованом и стенами колодца зазор, накрываем его. Для колодца сливного назначения предусмотрена установка вентиляции, которая выполняется путем монтирования пластиковой трубы. Сверху на трубу одевается грибок. Края колодца засыпают грунтом таким образом, чтобы основа колодца была выше уровня земли на 10 см.

Кирпичный колодец с декоративной крышкой

Назначение смотровых колодцев канализации

Узловой тип смотровой шахты предусмотрен на стыке нескольких трубопроводов. Соединение линии канализации с лотком выполняется плавным закруглением. Колодцы, предназначенные для осмотра на крупных коллекторах, называются соединительными камерами.

Конструкция, о которой идёт речь, монтируется на прямом участке проложенной рабочей сети и выступает в роли пункта осмотра и обслуживания системы. Рабочее расстояние, в первую очередь, определяется диаметром уложенной трубы. Исходя из показателей:

  1. до 155 мм – 3500 мм;
  2. от 200 мм до 450 мм – 500 м;
  3. от 500 мм до 600 мм – 750 м;
  4. от 700 мм до 900 мм – 100 м;
  5. от 1000 мм до 1400 мм – 150 м;
  6. от 1500 мм до 2000 мм – 200 м;
  7. более 2000 мм – 250000-300 м.

Сантехника. Поворотный колодец

Смотрите это видео на YouTube

с целью изменения направления участка сети

Для понижения высокого гидравлического давления  между выводящей и присоединённой трубой рабочий угол должен составлять не менее 90 (градусов). В радиус поворота закладывается от 1 до 5 труб, где лоток имеет плавное искривление. Его назначение: прочистка приёмных труб от возможных засоров.

Особенности устройства и установки канализационных колодцев из бетонных колец

Бетонные кольца имеют широкое применение среди коммунальных предприятий, занимающихся обслуживанием и прокладыванием подземного трубопровода. Также они применяются для возведения систем дренажной и ливневой канализации, подземных трубопроводов, коллекторов. Не имеют аналогов.

Эксплуатационные свойства высокого уровня дают возможность применения в любой климатической области. Благодаря огромному количеству преимуществ канализационные колодцы из бетона пользуются огромным спросом.

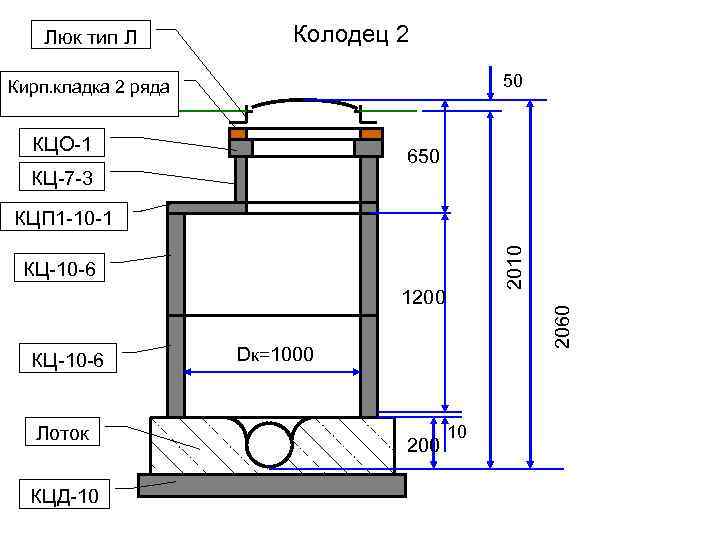

Схема канализационного колодца из колец

Бетонные имеют ряд преимуществ, таких как:

  1. Низкая стоимость.
  2. Быстрота проведения монтажных работ.
  3. Легкость в гидроизоляционных работах.
  4. Высокая прочность конструкции.
  5. Длительный эксплуатационный срок.
  6. Правильная геометрическая форма.
  7. Плотное прилегание колец друг к другу, легкость в устранение оставшихся зазоров.

Недостатки бетонных колец:

  1. Низкий порог сопротивлению раскалывания, повышенная хрупкость и растрескиваемость.
  2. Необходимость автотехники для перемещения даже на небольшое расстояние.
  3. Огромная масса, требующая больших расходов на монтаж и доставку.

Монтаж бетонных колец

Железобетонные кольца распространенный материал, широко применяемый в прокладывание . Постройка канализационного колодца с применением бетонных колец требует следующих действий:

  1. Разработка схемы дальнейшего монтажа и расчёт себестоимости работ.
  2. Подготовка котлована, включающая в себя рытье ямы по заранее заданным размерам.
  3. Создав котлован приступают к работе над дном колодца.
  4. Проводим монтаж основного (первого) кольца, которое садится на бетонный раствор. После этого прокладывают трубы в заранее проделанные в кольцах отверстия. Оставшиеся на стыке щели плотно замазываются герметизирующим средством.
  5. Далее проводиться монтаж всех остальных колец таким образом, чтобы совпадало положение их замков. Образующиеся щели замазываются герметиком.
  6. Наверх образовавшейся конструкции укладывают бетонную плиту и люк.

Перепадные резервуары

Довольно часто встречаются участки, расположенные на склонах местности, где перепады высот бывают от одного 1 и до 10 метров. В таких случаях для правильного монтажа канализационной системы на участках устанавливаются перепадные колодцы. Максимальный угол наклона патрубка должен быть не более трех метров, при ином раскладе лучше делать ступенчатую конструкцию с постепенным перепадом не более полутора или двух метров.

Расстояние в этом случае будет считаться также, как и с поворотными. И в том и в другом случае монтаж будет происходить в местах изменения угла патрубка. Соответственно при расчете следует исходить именно из изгибов линии канализации, и монтировать механизмы, которые нивелируют сильный уклон рельефа.

Задачи и виды канализационных колодцев

В современном мире сложно представить нормальную жизнедеятельность человека без системы водоснабжения и водоотведения, будь то небольшой дачный поселок или густонаселенный район города

Без канализации невозможно должным образом удалить и утилизировать отходы, поэтому сегодня ей не зря уделяется столь пристальное внимание

Любая сточная система представляет собой инженерное сооружение, которое требуется регулярно обслуживать, поддерживая работоспособность. Если происходит засор в такой системе, возникает необходимость проводить внеплановый ремонт. Доступ к трубам и иным узлам в случае аварии осуществляется с помощью канализационного колодца.

Для понимания того, какое количество колодцев вам потребуется для нормального функционирования системы, следует подробнее узнать об их основных типах и характеристиках. Итак, канализационный колодец может быть следующего типа:

  • смотровой;
  • перепадный;
  • поворотный;
  • фильтрационный;
  • накопительный.

Каждый колодец выполняет свою задачу, но возможны и комбинации, сочетающие сразу нескольких типов в одной системе. А теперь подробнее о каждом.

Смотровой канализационный колодец

Такую конструкцию можно установить в систему канализации любой сложности. Процесс отведения контролируется с помощью прочистки трубопровода, его промывки и прочих действий. По виду расположения колодцы можно разделить на несколько типов:

  • линейные – располагают на протяженных участках магистрали по прямой на определенном расстоянии;
  • поворотные – устанавливают в точках, где меняется направление труб;
  • узловые – монтаж осуществляют в точках, где несколько труб соединяются в одну;
  • контрольные – применяются для объединения трубопровода местного назначения с системой централизованной канализации.

Перепадный канализационный колодец

Этот тип колодцев используют в местах, где меняется глубина расположения труб или скорость движения жидкостей. Может служить для огибания различных препятствий. Сооружение представляет собой бак с трубами, которые предназначены для подачи или отвода жидкости и расположены на разных по высоте отметках. Также здесь могут присутствовать дополнительные элементы, такие как устройство для гашения скорости. Как и предыдущий, данный тип колодца может иметь различную конструкцию:

  • классическая схема – жидкость подается посредством трубы, расположенной в верхней части колодца, а удаляется благодаря нижней;
  • с отбойно-водосливными стенками – схема позволяет изменить скорость потока;
  • с трубами, расположенными под уклоном, – для увеличения скорости потока;
  • с многоступенчатыми перепадами.

Фильтрационный канализационный колодец

Подобные модели используют, когда требуется дополнительная очистка сточных вод, следующих из локального очистного сооружения. Колодец не имеет дна в основании и специальных отверстий в корпусе. Конструкция колодца предполагает обустройство снаружи дренажа из сыпучих материалов, таких как щебень или гравий.

Накопительный канализационный колодец

В качестве накопителя здесь выступает простая выгребная яма. Она должна обслуживаться регулярно и быть полностью водонепроницаемой.

Каменные колодцы

Изоляция труб в колодце при помощи битума После этого, для бетонного или железобетонного колодца выполняются следующие работы:

  • Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
  • Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
  • Заделка бетоном и битумом концов труб
  • Изоляция битумом внутренней поверхности бетонных колец
  • Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
  • Затирка цементным раствором швов между сборными деталями колодца
  • Гидроизоляция швов битумом
  • Отделка лотка цементной штукатуркой, с последующим железнением
  • Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
  • Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
  • Наружная засыпка стен колодца с последующей трамбовкой
  • Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
  • Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

  • Монтаж стояка
  • Оборудование водобоя
  • Установка водоотбойной стенки
  • Создание практического профиля
  • Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

  1. Стояк
  2. Водобойная подушка
  3. Металлическая плита в основании подушки
  4. Приемная воронка стояка

Конструкция колодца со стояком Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

  • При необходимости уменьшить глубину заложения трубопровода
  • В местах пересечения с прочими подземными коммуникациями
  • Для регулирования скорости потока
  • В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

  • Схема быстротока Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
  • Если есть необходимость обойти под землей прочие инженерные сети
  • Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
