3g камера видеонаблюдения — основные характеристики, особенности и критерии выбора

Как пользоваться

Если устройство установлено на улице

Наружные камеры оснащаются защитными корпусами, предупреждающими механические повреждения, попадание внутрь воды и пыли.

Кожухи оборудуют термостатами, вентиляторами, обогревателем, козырьком и устройством для чистки стекла. Благодаря защите техника функционирует в температурном диапазоне между -55 и +50°С.

Круглосуточное наблюдение производится оборудованием с функцией ночной съемки «День/Ночь» (см. Камера видеонаблюдения с ик подсветкой). В темное время суток получаемое изображение записывается в черно-белых тонах, а днем – цветное.

Внутри помещения

Широкофокусные корпусные камеры устанавливаются для наблюдения за обширным участком неподвижной территории. Встроенный трансфокатор изменяет фокусное расстояние и значение угла обзора.

Подходящим оборудованием для видеонаблюдения за просторной территорией с перемещающимися людьми считаются поворотные модели. Устройства этого типа устанавливают в складах и производственных помещениях, торговых центрах и супермаркетах.

Поворотные камеры программируются на наблюдение за выбранными зонами через установленные промежутки времени. В заданный момент прибор повернется в нужном направлении.

В труднодоступных местах, куда невозможно провести кабель, предпочтительно применять модели беспроводного типа. Радиус действия устройств составляет 100 метров на территории без препятствий для радиоволн, а цена превышает стоимость обычных аналогов.

Купольные камеры, дающие расширенный угол обзора, используются на больших территориях для наблюдения за движущимися объектами. Видеоустройства выгодно смотрятся в интерьере, фиксируются на стенах и потолках.

Оборудование для ночного видеонаблюдения

Купольные модели с инфракрасной подсветкой записывают четкое изображение при съемке в темноте.

Встречаются устройства со встроенной ИК-подсветкой, но чаще светодиоды устанавливаются вокруг объектива.

Еще один вариант – выносной блок подсветки, «ИК-прожектор».

Инфракрасные лучи не видны человеческим глазом, но такого освещения хватает для проведения видеозаписи.

Главными характеристиками подсветки считается дальность действия, длина волны и угол.

Камеры ночного видения, оборудованные ПЗС-микросхмами Sony, снимают видео с минимальным разрешением 420 TV Lines.

Все необходимое для монтажа

Краткий перечень дополнительных материалов и элементов, необходимых для подключения видеокамеры:

• видеокабель;
• коммутационные разъемы;
• блок питания и расходные материалы (элементы крепежа и т. п.).

Для аналоговых устройств и HD камер подойдут кабели марок RG или КВК. Специалисты отдают предпочтение второй модели, включающей в свой состав сразу две линии: сигнальную и силовую. Максимальная длина этой разновидности коммутационного кабеля достигает 500-600 метров.

Для подключения IP-оборудования потребуется стандартный компьютерный кабель UTR. Его допустимая длина составляет не более 90 метров. Функцию коммутационных разъемов выполняют специальные изделия марки BNC, различающиеся для силовой и сигнальных частей. Блок питания обеспечивает систему постоянным напряжением 12 Вольт, а к расходным материалам относят элементы крепежа, а также изоляционную ленту, распаечные коробки, различные стяжки и т. п. Их тип и количество определяется по месту монтажа.

Эксплуатация

После установки 3G камеры на компьютер и сопряжения с мобильным устройством рекомендуется следовать ряду правил эксплуатации.

Они помогут гарантировать эффективную и бесперебойную работу системы, а также остаться в рамках закона.

• доверять установку и размещение, настройку и обеспечение нужного угла обзора профессионалам;
• не использовать технику для нарушения чьего-либо права на личную жизнь;
• не размещать устройство вблизи с медицинским оборудованием, поскольку радиоволны могут привести к его выводу из строя;
• допустимое размещение от кардиостимуляторов – от 30 см;
• обеспечивать достаточную вентиляцию блока питания и элементов корпуса;
• не размещать камеру рядом с источниками тепла и водой, вблизи агрессивных веществ;
• систематически проверять состояние питание и корпуса устройства, работоспособность датчиков и реакцию объектива;
• содержать пароли и данные с видеокамеры втайне;
• не разбирать прибор без достаточной квалификации.

Частые неисправности и их решение

Неисправность	Решение
Забыт IP-адрес	Сброс сетевых опций до стандартных, запуск программы настройки камеры
Нет окна просмотра изображения	Проверить настройки просмотра. Проверить количество пользователей, одновременно просматривающих видео. Видео окончательно не загрузилось из-за других передаваемых данных
Появляются полосы на видео	Причина кроется в электросети, необходимо сменить частоту. Для США – 60 Гц, для Европы – 50 Гц

Аналоговые или цифровые видеокамеры?

Говорить о чистокровном аналоге мы не будем, так как данная ветка видеонаблюдения давно уже себя изжила. Но для общего развития скажу, что до 2013 года аналоговые камеры без процессора  обработки сигнала пользовались большим спросом из-за более низкой цены перед главным конкурентом IP Видеонаблюдением. Разрешение в аналоговых системах не могло превышать 720х576 пикселей, что совсем нелепо, если сравнивать современные параметры HD, Full HD и даже 4K.

В 2013 году, край рисового поля заявил во всеуслышание, мол научились мы по коаксиалу сигнал высокой четкости передавать. Добавили к обычной аналоговой камере процессор обработки “NextChip” и тут понеслось. Началась эпоха высокой четкости аналога, хотя многие чуть уже и не  списали со счетов старичка.

Гиганты рынка видеонаблюдения начали войну за новый бренд вещания: Dahua запатентовала за собой формат HDCVI, Hikvision – HDTVI, а вот формат AHD остался открытым для всех остальных желающих.

Для всех трех типов передачи сегодня доступны разрешения от 1 до 5 MP.

Принцип работы аналоговой видеокамеры

Кратко скажу, что аналоговая видеокамера не может использоваться как самостоятельное устройство, в отличии от IP видеокамеры. Аналог работает вкупе с видеорегистратором. Камера подает сигнал по телевизионному кабелю, а видеорегистратор оцифровывает изображение и сохраняет на жесткий диск. Аналоги стоят гораздо дешевле своих конкурентов и для большинства целей и задач они полностью оправданы.

Полезная информация

Сегодня многие производители стали выпускать мультигибридные аналоговые видеокамеры и видеорегистраторы. Данное оборудование работает сразу во всех форматах (HDCVI, HDTVI, AHD) в независимости в какой вариации будут подключены видеокамеры.

IP Видеокамера являются самостоятельным устройством. Такая камера может быть легко совмещена с любой компьютерной сетью или видеорегистратором посредством настройки IP адреса. IP видеокамеры сегодня имеют встроенный облачный клиент, что позволяет легко настроить ее удаленно, подключив лишь к сети интернет. (В системах HDCVI, HDTVI, AHD удаленное подключение задается только при помощи видеорегистратора, так как только у него есть web интерфейс и сетевая карта)

Хорошим дополнением станет и наличие у некоторых моделей разъема под флэш накопитель для записи видеоматериала. IP видеокамера за счет своего пиксельного формирования кадра всегда выигрывает у аналога.

Принцип работы IP видеокамеры

В отличии от аналога IP камера сразу кодирует  поступающий с матрицы сигнал в цифровой и отдает его в виде пакетов в любую IP сеть.

Разновидности цифровых устройств

Цифровые камеры видеонаблюдения размещается в разных местах. В продаже имеются внутренние и наружные. Наружные снабжены системой защиты от вандалов, кожухом, которые предохраняют оборудования от попадания осадков и неблагоприятных климатических условий. Некоторые модели не предполагают наличие кожуха, поэтому его приобретают отдельно.

Некоторые варианты снабжены объективом с автодиафрагмой. Эта функция помогает менять подачу света в объектив в зависимости от освещения.

Фиксированные виды

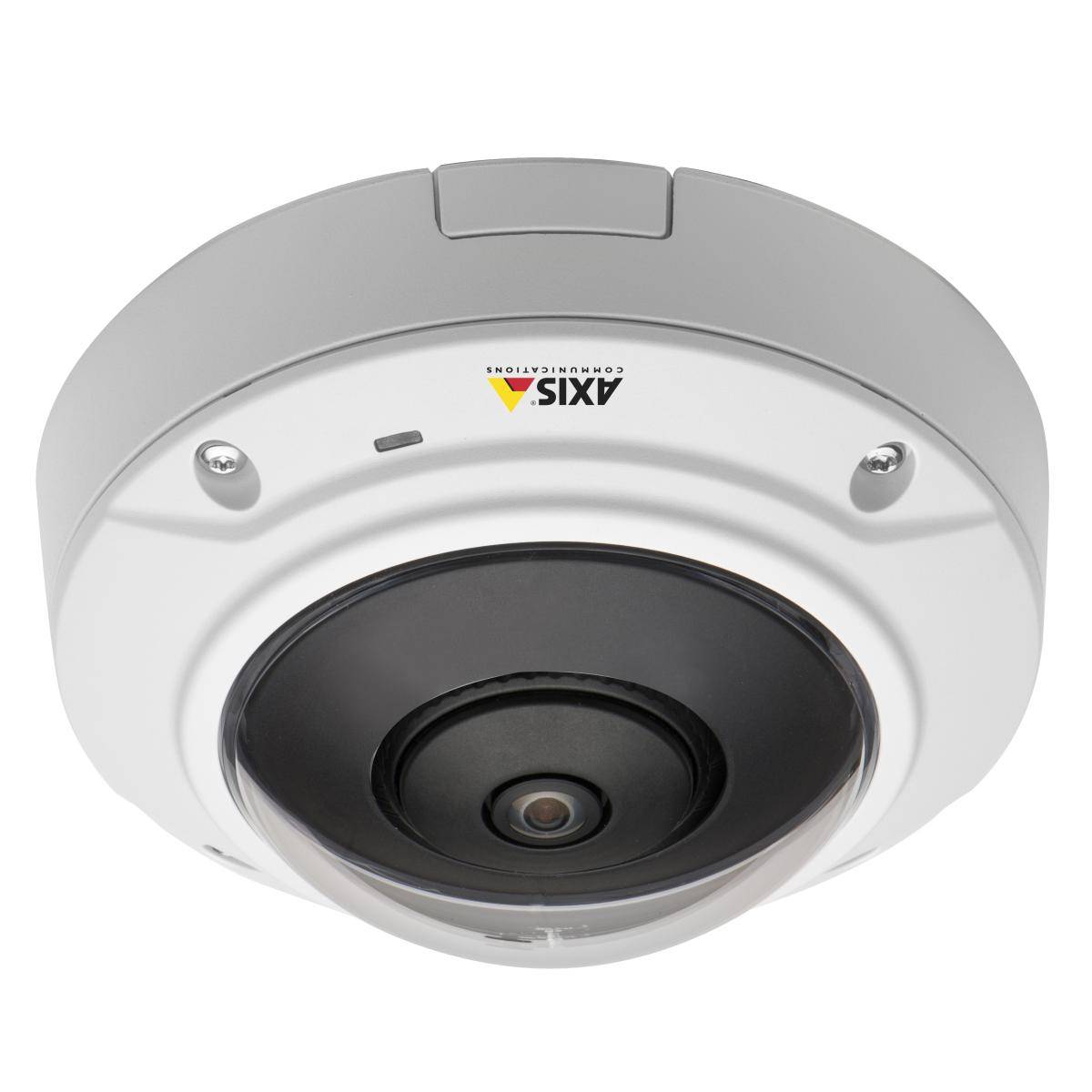

Купольная IP-камера

Фиксированные IP-камеры бывают трех видов: купольные, мини-купольные и стандартные. Все приборы имеют фиксированный угол обзора – обычный, телескопический, широкоугольный. Они хорошо заметны окружающим, монтируют внутри помещения и на улице. Оборудование предусматривает возможность сменить объектив во время пользования.

Купольная разновидность помещается в купольный корпус. Он хорошо прячет направление объектива, поэтому со стороны невозможно понять, куда она смотрит. В приборах нельзя менять объектив из-за маленького пространства внутри корпуса. Устройства крепят на стену и потолок.

PTZ разновидности

PTZ-камеры стандартного и купольного типа могут проводить панорамную съемку. Их оснащают функциями наклона и изменения масштаба. Управлять видеоаппаратурой можно через сетевой кабель, используемый для показа видеокартинки без подсоединения проводов. Камера PTZ может снабжаться опциями:

1. Электронная стабилизация картинки, снижающая влияние вибрации на видео. Часто этой функций снабжают приборы с коэффициентом масштабирования 20 и больше.
2. Защитная маска, с помощью которой можно заблокировать трансляцию и видеозапись некоторых участков при изменении угла обзора. Маска меняет свое направление вместе с системой координат без необходимости вторгаться в участки.
3. Предварительная настройка положения цифрового оборудования. Пользователь может выбрать из 20-100 положений. Благодаря функции клиент быстро перемещается от одной точки к другой с помощью смены положений.
4. Функция E-flip необходима для разворачивания изображения на 180 градусов.
5. Автоматическое наблюдение обнаруживает движение и следит в рамках своего угла обзора. Благодаря опции пользователь расставляет приборы экономно.
6. Опция поворота позволяет повернуть головку на 180 градусов. Функция актуальна для слежки за постоянно движущимся объектом.

Панорамные камеры

Панорамные камеры снимают с большим углом обзора. Установленное программное обеспечение круглое изображение видоизменяет в видео, которое понятно для клиента. В камерах нельзя настраивать четкость детализации, поскольку они рассчитаны на общий обзор. Существует взаимосвязь между расположением объектива и качеством выдаваемой картинки. Чем он ниже, тем сильнее искажается изображение. Режимы просмотра в панорамных устройствах:

• панорама – 360°;
• два полу панорамных видео по 180;
• квадратор позволяет смотреть 4 картинки со своим направлением обзора и зумом;
• просмотр круглой картинки.

Разные модели устройств конвертируют видеопоток различными способами. Некоторые панорамные изделия записывают обработанное программой видео, другие – оригинальные клипы с камеры.

Ряд моделей функционирует автономно, сохраняя видеозапись на встроенную карту памяти. Это часто применяется при работе в аварийном режиме.

Классификация по типу конструкции

По данному критерию можно выделить три основных типа видеокамер уличного наблюдения.

1. Поворотные камеры. Поворотная модель очень полезна для наблюдения за угловым участком. К тому же такой аппарат может быть оснащен датчиком для отслеживания движения. В таком случае прибор сам отреагирует на движение в кадре и проследит за источником движения, если он скрылся за пределом обзора объектива.
2. Купольная камера. Купольная видеокамера может обладать углом обзора, равным 180 градусов. Этот параметр позволяет делать панорамную съемку (360 градусов). Удобно, но не всегда функционально. Впрочем, данная технология на сегодняшний день является одной из самых востребованных на рынке моделей для внешнего видеонаблюдения. Такой гаджет найдет своего потребителя в области частного видеонаблюдения (съемка крыш, либо панорамная фиксация периметра).
3. Цилиндрическая камера. Область применения цилиндрической видеокамеры не ограничивается только наружным наблюдением. Такой формат прибора весьма популярен и при развертывании видеонаблюдения в помещении. Популярность такого форм-фактора легко объяснить, благодаря своему прочному корпусу и специальному козырьку модель обретает дополнительный запас прочности. Цилиндрическую камеру можно считать антивандальной, т.к. она имеет крепкий корпус, который довольно трудно повредить. Минусом данного типа является большой размер прибора, из-за чего его проблематично скрыть от посторонних глаз.

Секреты выбора проводных и беспроводных систем

Все зависит от того, для решения каких целей приобретается система видеонаблюдения. Проводные комплексы представляют собой стационарное решение. Они более надежны и устойчивы к помехам, но совершенно лишены мобильности. То есть, они идеально подходят для монтажа на конкретном объекте. Установка камер и проводка кабелей к регистратору и питанию также требует временных и финансовых затрат.

Беспроводные системы ни в чем не уступают стационарному видеонаблюдению. Сигнал передается по защищенному радиоканалу, а расположение камеры можно менять в соответствии со сложившимися условиями. Этот вариант отлично подойдет для временного контроля за объектом, для внутренней установки в уже отремонтированных помещениях (как жилых так и офисных). После выполнения задач система легко демонтируется и может использоваться на других площадках. Монтаж беспроводного видеонаблюдения не вызывает сложности – прокладывать кабели не придется. Есть и неудобства – обеспечение питания и зарядки встроенных аккумуляторов. Кроме того, беспроводную камеру можно установить только в зоне уверенного приема WI-FI. В многоуровневых зданиях или помещениях большой площади преимущество остается за проводными камерами видеонаблюдения.

Плюсы и минусы беспроводных камер

Самым большим преимуществом беспроводных камер перед проводными системами является простота установки. Пока ваша камера находится в зоне действия Wi-Fi, все, что вам нужно сделать, это убедиться, что у нее есть питание.

Это подводит нас к первому недостатку беспроводной камеры: мощности. Каждую камеру необходимо подключить к розетке. Это означает, что вам нужно либо ограничить размещение камеры до места, где есть питание, либо выполнить дополнительную проводку, что, скорее, противоречит сути. Беспроводные камеры с батарейным питанием также являются вариантом, но, как вы можете себе представить, это приводит к новому ряду проблем.

Еще одно ограничение беспроводных камер заключается в том, что нельзя запускать слишком много из них одновременно. Не только из-за перегрузки Wi-Fi, но и потому, что приложения, которые ими управляют, обычно поддерживают только четыре камеры одновременно. Это не имеет большого значения для квартир или небольших домов, но кому-то, у кого есть большие пространства, не повезло.

Эти камеры также могут страдать от тех же помех, что и любое другое устройство WiFi. Если вы не подключите их к маршрутизатору, у которого нет подключения к Интернету, они всегда могут быть взломаны.

ДОСТОИНСТВА И НЕДОСТАТКИ ИСПОЛЬЗОВАНИЯ WIFI КАМЕР

Организация видеонаблюдения с помощью WiFi обладает такими достоинствами:

• легкость установки, достаточно подвести только электропитание;
• возможность использования имеющейся сети;
• переносимость видеонаблюдения с одного объекта на другой;
• использование видеокамер там, где нельзя подвести сигнальный кабель;
• возможность управления и настройки камеры с любого сетевого устройства;
• уменьшение расходов при монтаже по сравнению с использованием проводных камер.

Но есть также и минусы в использовании такого оборудования:

• узость канала передачи видеоизображения;
• чувствительность радиоканала к разного рода помехам;
• ограничение дальности действия;
• возможность поставить «глушилку» на нужной частоте и вывести из строя систему видеонаблюдения;
• более низкая защищенность от взлома по сравнению с проводной системой;
• для настройки нужны знания ЛВС.

Достоинства применения WiFi технологии в организации видеонаблюдения очевидны, а вот на недостатках и «подводных камнях» стоит остановиться подробней.

При проектировании беспроводной сети следует тщательно протестировать все зоны, где предполагается установить беспроводные видеокамеры. Достаточна ли мощность сигнала в этом месте, нет ли помех в виде металлических конструкций, стен (особенно железобетонных), перекрытий и прочих экранирующих элементов.

Если беспроводные видеокамеры устанавливаются вне помещений, то следует обеспечивать мощный сигнал для их доступа к сети. Это нужно для того, чтобы был запас, поскольку погодные условия будут очень сильно влиять на помехи в канале. Дождь, снег, гроза будут снижать пропускную способность радиоканала вплоть до возможной потери сигнала.

Поскольку используемый диапазон частот достаточно узкий, а трафик у камер, особенно с высоким разрешением, постоянный и большой, то нельзя на один роутер или одну точку доступа навешивать много видеокамер.

Также следует избегать использования дешевых бытовых роутеров. У них не слишком велика как мощность приемо-передатчика, так и вычислительная мощность, которая требуется для обработки большого трафика из разных каналов.

При создании системы видеонаблюдения, состоящего из большого количества камер следует делать гибридную систему. Там, где это возможно, лучше устанавливать проводные видеокамеры. В этом случае хорошим решением будет использование обычного маршрутизатора, к которому следует подключать нужное количество точек доступа. Такие подключения по возможности следует делать проводными.

Нужно с большой осторожностью использовать мощные направленные антенны. Они могут создавать помехи соседним сетям, и их использование может потребовать специального разрешения контролирующих органов

Иначе возможна административная ответственность в виде штрафа или даже конфискация оборудования (статьи 13.3 и 13.4 Кодекса административных правонарушений).

Лучшие проводные системы видеонаблюдения

Стационарные комплексы отличает надежность работы и качество передачи сигнала. В каталоге Camerakit представлен большой выбор комплектов для установки, рассчитанных на объекты разной сложности. Одни из лучших решений представлены ниже.

Ps-Link KIT-С304IP

Комплект IP наблюдения рассчитан на установку 4 уличных камер с разрешением 3 Мп и ночной подсветкой. При запитке через кабель Ethernet по витой паре доступен монтаж с удалением от базового регистратора на расстояние до 50 м. Если для питания применяется БП на 12 В, дальность возможной установки увеличивается в 2 раза. Поддерживает удаленное управление через интернет облачное хранение данных. Может быть установлен внутренний накопитель до 6 Тб.

Ps-Link KIT-B204HD

Комплект с аналоговыми камерами FullHD для внутреннего и наружного использования (2+2) отличает ценовая доступность. В наборе есть все необходимое для самостоятельного монтажа. Система видеонаблюдения допускает установку AHD-камер на расстояние от базового блока до 500 м. камеры имеют защиту от запотевания, а уличные модели могут эксплуатироваться при температурах от -30 °C до +60 °C.

Ps-Link KIT-C9202HD

Проводная система видеонаблюдения включает регистратор с поворотным монитором (экран 10 дюймов), две уличные камеры и все необходимое для самостоятельного монтажа. Поддерживает интернет-протоколы, удаленный доступ и облачное хранение. Возможен апгрейд системы путем добавления 2-х камер формата AHD.

Фиксированный объектив или вариофакальный

Говоря простым языком, перед камерой видеонаблюдения может стоять несколько задач:

Первая задача – съемка широкого плана. (В данном случае весь акцент делается на максимально большой захват всех объектов в кадре) Для данных целей подойдут стандартные фиксированные объективы от 2.8мм до 3.6мм. Чем ниже значение, чем больше обзор в кадре.

Вторая задача – съемка крупным планом мелких деталей.( В данном случае делается упор на съемку крупным планом мелких деталей, например, въезд во двор с целью фиксации номерной зоны автомобиля или съемка кассовой зоны с целью более детального распознания купюр) Важно: При увеличении фокусного расстояния уменьшается угол обзора кадра в целом. Регулировка вариофакального объектива осуществляется с помощью двух параметров zoom и focus

Регулировка вариофакального объектива осуществляется с помощью двух параметров zoom и focus.

ХАРАКТЕРИСТИКИ КАМЕР ВИДЕОНАБЛЮДЕНИЯ

Безусловно, первым параметром по которому производится подбор камеры видеонаблюдения является фокусное расстояние объектива, определяющее ее угол обзора, степень детализации изображения (про это в статье о выборе камеры видеонаблюдения).

Также, в зависимости от условий эксплуатации камеры, задач, стоящих перед системой видеонаблюдения, следует знать про ряд других, описанных ниже, технических характеристик и параметров.

Чувствительность.

Определяет минимальный уровень освещенности (измеряется в люксах (лк)), при котором камера видеонаблюдения сохраняет свою работоспособность

Здесь сразу стоит обратить внимание на то, что эту характеристику можно указать для объекта наблюдения или матрицы камеры

Второй вариант более “лукавый”, поскольку световой поток по пути к матрице ослабляется, например, за счет потерь объектива.

Таким образом, при одинаковых значениях этого параметра и прочих равных условиях, камера, чувствительность которой измеряется на матрице, при малой освещенности будет работать хуже.

Поскольку обеспечить “прочие равные условия” достаточно тяжело, то учитывать этот критерий при выборе (тем более сравнении) камер видеонаблюдения как определяющий, как правило, не стоит.

Разрешение.

Эта характеристика описана отдельно, поэтому подробно останавливаться здесь на ней смысла нет.

Автоматическая регулировка усиления – АРУ, AGS.

Обеспечивает изменение коэффициента усиления видеосигнала в зависимости от его уровня. Поскольку в условиях недостаточной освещенности уровень сигнала снижается, наличие этой функции позволяет несколько расширить рабочий диапазон видеокамеры для различных условий освещенности.

Отношение сигнал/шум -S/N.

Измеряется в децибелах (дБ), характеризует качество изображения. Хорошее качество достигается при значении этого параметра более 45 дБ. Значение 40 дБ мне представляется минимально допустимым значением

Важная характеристика, на которую нужно обращать внимание.

Автоматическая регулировка диафрагмы – АРД, AUTO-IRIS.

Позволяет использовать камеру видеонаблюдения для условий переменной освещенности за счет регулировки количества света, попадающего на матрицу видеокамеры. Весьма полезная, зачастую необходимая опция для организации уличного видеонаблюдения.

Электронный затвор -ESC (ES), EI.

Определяет промежуток времени, в течение которого матрица накапливает сигнал. Принцип действия аналогичен затвору фотоаппарата. Также как регулировка диафрагмы предназначен для обеспечения работы камеры при разном уровне освещения, однако АРД эффективнее.

Компенсация засветки (заднего света) – BLC.

Позволяет вести видеонаблюдение за объектом, сзади которого находится яркий источник света.

Автоматический баланс белого – AWB.

Эта опция определяет способность способность видеокамеры автоматически корректировать цветопередачу.

Также к техническим характеристикам камер видеонаблюдения можно отнести способ питания – переменным напряжением 220 Вольт или постоянным – 12 (24) Вольта

При отдельном приобретении камеры и объектива следует обратить внимание на их совместимость по способу крепления.. Кроме того, на характеристики камеры влияет тип используемой в ней матрицы, но для пользователя “на бытовом” уровне, желающего установить видеонаблюдение, например, в частном доме или на даче, это не представляется достаточно значимым

Кроме того, на характеристики камеры влияет тип используемой в ней матрицы, но для пользователя “на бытовом” уровне, желающего установить видеонаблюдение, например, в частном доме или на даче, это не представляется достаточно значимым.

А если учесть, что технологии производства матриц постоянно совершенствуются, то сравнительный анализ их характеристик требует отдельной полноценной статьи.

  *  *  *
