Какой стабилизатор напряжения 220в для дачи выбрать: виды и лучшие производители + нюансы выбора

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

  1. Однофазный стабилизатор.
  2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
  3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
  4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

  • Подключено через стабилизатор;
  • Байпас, т.е. без стабилизатора — грязное питание;
  • Выключено.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

  • Ресанта;
  • Свэн;
  • Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Как избежать 3 ошибок при монтаже СН

Есть 3 ошибки при выборе и установке СН:

  1. Неправильный выбор мощности устройства. Она необходима на 20% больше, чем электроприборов у СН, включаемых в розетку, или не меньше, чем ток вводного автомата у настенных устройств.
  2. Подключение прибора до счётчика. Он подключается после прибора учёта, иначе проверяющий электроснабжающей организации выпишет штраф.
  3. Подключение устройства кабелем недостаточного сечения. Сечение проводов выбирается по таблицам из ПУЭ или онлайн-калькулятора в интернете. Недостаточное сечение проводов приведёт к перегреву и короткому замыканию.

Принцип работы стабилизатора

Еще один совет

В большинстве случаев совсем не обязательно все электроприборы подключать через стабилизатор.
Особенно если сетевое напряжение более-менее стабильно

Обратите внимание на мощные приборы, особенно нагревательные. Например, водонагреватель, тепловентилятор, электрочайник

Они будут потреблять большую мощность, но не слишком капризны к напряжению.
Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы.
Вот для них стабилизатор напряжения нужен в первую очередь.

И еще последний совет. Обычно в пиковые часы входное напряжение проседает наиболее сильно.
Постарайтесь в это время не подключать к стабилизатору мощные устройства.Напряжение можно сравнить с водой. Когда напор воды слабый, то трудно одновременно мыть посуду, стирать вещи и принимать душ.
Попросту воды не хватит на все цели.
Также обстоит дело и с напряжением.
Когда оно пониженно, то будет затруднительно обеспечить всю нагрузку качественным напряжением.
Старайтесь в пиковое время оставлять подключенными только самые необходимые электроприборы.

Советы от производителя Штилей

Схожие критерии выбора стабилизатора напряжения и у другого производителя – группы компаний Штиль

В статье “Как выбрать стабилизатор напряжения?” рекомендуется обращать внимание на количество фаз, мощность, диапазон напряжения и точность стабилизации

Выбор по точности и диапазону

Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:

  • высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
  • среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %

Посмотрите на лампочки

Еще один интересный нюанс, который редко затрагивают авторы в других статьях.
Между прочим, нюанс весьма полезный для рассмотрения, так как зачастую потребители в своих отзывах описывают негодование по поводу помаргивающих лампочек
после установки стабилизатора напряжения.
А ведь они хотели избавиться от этой проблемы, установив стабилизатор.
На самом деле не все так просто.
Большинство современных стабилизаторов имеют ступенчатый принцип работы.
Это и релейные и тиристорные и симисторные стабилизаторы.
То есть абсолютное большинство.
Так вот при их работе можно наблюдать эффект мерцания ламп накаливания или галогенных ламп.
Данный эффект может наблюдаться даже у стабилизаторов с плавной регулировкой то есть электромеханических.
Это возможно, когда на линии работают сварочные аппараты.

Какой тип стабилизатора выбрать?

Раньше популярными были электромеханические стабилизаторы.
Они работали плавно и с высокой точностью (до 3% погрешность).
Однако среди недостатков была медленная скорость и узкий диапазон входных напряжений.
Сегодня модели с сервоприводом выбирают все реже.
Основными типами стабилизаторов являются релейный и электронный.

К электронным моделям обычно относят тиристорные и симисторные.
Они работают быстро не содержит внутри подвижных частей, требующих обслуживания.
Имеют широкий диапазон входных напряжений и высокую точность.
Два последних параметра зависят от количества установленных силовых ключей.

Стабилизаторы напряжения для отдельных приборов

Вышеуказанные советы касались в основном выбора стабилизатора для всего дома или нескольких электронных устройств.
А как быть если стабилизатор нужен лишь для какого-то отдельного устройства?
Ну например, газового котла, электронасоса,
сварочного аппарата или
стиральной машины.
Например, для автоматики котлов отопления некоторые производители создали отдельные линейки стабилизаторов напряжения, т.к.
они пользуются большой популярностью и имеют свои нюансы по выбору. Подробнее с ними можно ознакомиться по указанным выше ссылкам на статьи.

Если после прочтения этой статьи у вас все равно остались вопросы касательно выбора подходящей модели стабилизатора – обращайтесь к нашим консультантам.
Мы профессионально занимаемся продажей, установкой и обслуживанием стабилизаторов напряжения с 2009 года!
Постараемся оперативно решить Вашу проблему, подобрать оптимальную модель стабилизатора,
дать адекватные советы без навязчивой рекламы той или иной марки.
Звоните: (495) 972-00-90 или пишите: info@staby.ru.

Выбор места монтажа

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

  • Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
  • Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
  • Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
  • Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Выбор стабилизатора напряжения для дачи — актуальность проблемы

Современные дачные домики далеко ушли от их советских прототипов – хилых одноэтажных построек со стеной в полкирпича. Сегодня это полноценные жилые помещения, по уровню комфорта ничуть не уступающие городским квартирам, а чаще даже превосходящие их. Надежной базой бытового удобства стали погружные насосы, электроплиты, системы полива, кондиционеры, обогреватели и множество других устройств, работающих от электросети. Кроме того, на даче чаще включаются мощные электроинструменты.

Бесперебойная работа приборов напрямую связана с постоянным вольтажом в электросети, похвастаться которым способны далеко не все инженерные сети дачных поселков. Объясняется это конструктивными особенностями ЛЭП в малоэтажной застройке. Выходное напряжение на трансформаторной подстанции регулируется на уровне, обеспечивающем 220 В в средней точке линии.

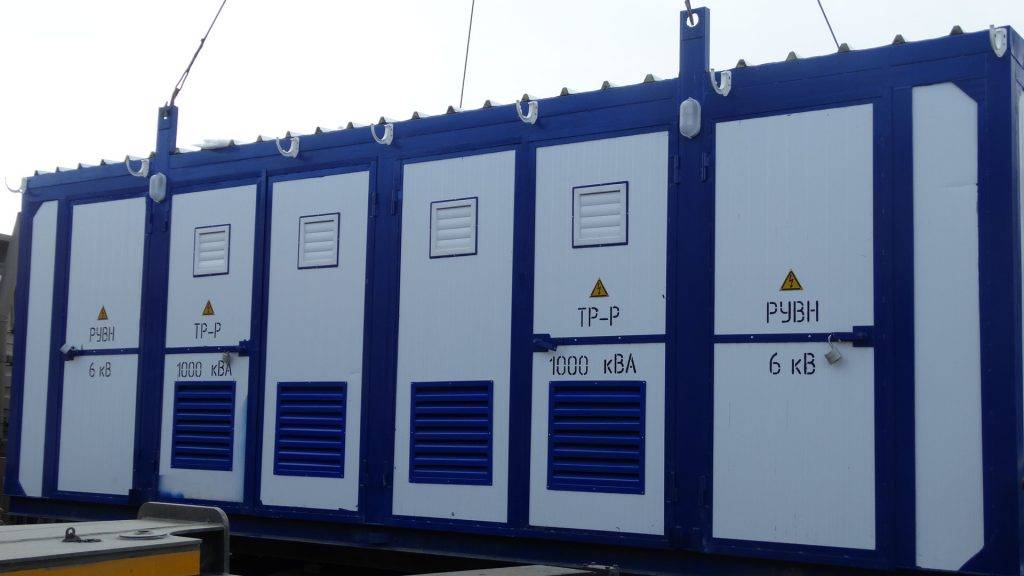

Фото с сайта www.ensh.ru

Объекты, находящиеся ближе к подстанции, получают вольтаж выше номинального, а находящиеся в конце ЛЭП – заниженное. При этом разброс значений прямо пропорционален длине линии. Правильно выбранный стабилизатор обеспечивает подачу в дом тока 220 В, повышая или понижая входящие значения при необходимости.

Стабилизатор напряжения 220в для дачи

Стабилизатор напряжения – устройство, которое подключается к бытовой электросети для регулировки подачи электротока. Оно гарантирует при выходе стабильные 220 вольт. При аварийных ситуациях может обесточить помещение. Перепады подачи тока в электросети чреваты негативными последствиями практически для всей домашней бытовой техники. Особенно часто сбои происходят в дачных поселках, загородных домах. Ретивые хозяева всегда стремятся уберечь свою электротехнику, приобретая стабилизатор напряжения 220в своего коттеджа.

Схема выравнивания напряжения в сети при помощи стабилизатора

Выбрать стабилизатор напряжения 220в нужно, ориентируясь на технические и функциональные характеристики. При этом нужно учитывать, что стабилизатор напряжения 220в для дачи или дома эффективен только тогда, когда к дачному домику ввод однофазный, при трехфазном нужна 380-вольтная модель.

Устройство очень будет кстати, если случится аварийный скачок электроэнергии. Тогда он сразу же, может прекратить ее подачу. Стабилизирует перепады, сбои.

Принцип работы стабилизатора с системой двойного преобразования

Чтобы правильно выбрать устройство именно для вашей дачи или дома, нужно рассчитать сумму мощности всех наличных электроприборов, а по итоговым параметрам выбрать устройство, при этом учитывая даже финансовые возможности.

При расчете суммарной силы учитываются:

  • холодильник:
  • компьютер:
  • стиральная машинка;
  • кондиционер;
  • утюг;
  • электрочайник:
  • болгарка;
  • микроволновая печь и другие приборы.

Чтобы правильно подобрать мощность стабилизатора напряжения для вашего дома, нужно рассчитать сумму мощности всех имеющихся электроприборов

Но не все они бывают подключены к электросети одновременно. Так, что некоторые можно из расчета исключить, например, утюг. Таким образом, нагрузка может составить несколько меньше киловатт, например, не 12, а 10 кВт. Однако надо помнить, что приборов может появиться со временем больше.

Для небольшой дачи отлично подойдут такие бюджетные и эконом приборы, как:

  1. Lider;

Стабилизатор напряжения Lider PS10000W-50

Или же стандартные:

  • Штиль;
  • Энерготех и другие.

Электронный стабилизатор напряжения IEK CHP1-1-1 кВА

Стабилизатор напряжения «Штиль»

Инверторные стабилизаторы напряжения

В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.

Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс – более широкий диапазон входных напряжения для выравнивания.

Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.

Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.

Плюсы инвертора:

  • широкий диапазон регулировки входного напряжения 90В – 310В
  • малая погрешность на выходе
  • малые габариты и вес
  • фильтрует высокочастотные помехи
  • мгновенное быстродействие на изменение входного напряжения
  • работает при отрицательных температурах от -40
  • заявленный срок службы при соблюдении подключаемой мощности до 20 лет
  • большая цена
  • не подходит для больших нагрузок
  • в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.

При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.

Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.

Зато у инверторного стабилизатора нет такой болезни как у ступенчатых – мигание лампочек при переключении ступеней регулирования.

Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:

Как выбрать СН 380 В – 3 варианта

Трёхфазный стабилизатор 380В состоит из трёх однофазных аппаратов в одном корпусе.

На схеме показано, как подключается трёхфазный прибор.

Поэтому перед тем, как выбрать по мощности СН, необходимо изучить следующие варианты:

  • Равномерное распределение нагрузки по фазам. Применяется один прибор, мощностью не меньше, чем у вводного автомата.
  • Неравномерная нагрузка по фазам. Устанавливается три однофазных устройства. Их мощность рассчитывается отдельно, по мощности электроприборов, подключённых к каждой фазе.
  • В стабилизированном напряжении нуждается небольшое количество электроприборов — компьютер, телевизор или лампы. В этом случае такие приборы подключаются к одной фазе. Для них достаточно установить однофазное устройство.

На схеме показано подключение трёх однофазных аппаратов.

Типы

Стабилизаторы делятся на несколько групп в зависимости от фазности:

  1. Однофазные стабилизаторы.
  2. Трехфазные.

Типы приборов в зависимости от принципа работы механизма:

  1. Релейные. Имеют высокую скорость регулирования, высокий коэффициент полезного действия (КПД), низкую точность стабилизации, ограниченную мощность на выходе, не влияют положительно на искаженную синусоиду. Недорогие. К ним относятся такие популярные приборы Voltron РСН-10000, Power АСН-10000, Энергия АСН-5000, UPower АСН-8000, Райдер RDR RD10000, Райдер RDR RD8000 (релейный электронный стабилизатор автомат).
  2. Электромеханические (сервоприводные). Имеют высокую точность стабилизации при низкой скорости регулирования, реакции, надежности. Нет искажения дугового. высокий КПД, низкая цена. К ним относятся, например, Энергия СНВТ 10000, стабилизатор напряжения Luxeon LDS 500 SERVO.
  3. Симисторные. Работают посредством ключей-симистров, которые следует замыкать либо размыкать. Бесшумные, имеют невысокую точность стабилизации, но быстро реагируют на изменения в сети, способны выдержать перегрузки. Надежные, КПД чуть ниже предыдущих видов. Цена высокая. К ним относятся LVT АСН-350С, Volter СНПТО 9 (у).
  4. Феррорезонансные. Плюсы: надежные, высокоточные, с отличным быстродействием, выдерживают значительное давление. Идут в паре с конденсаторами. Минусы: маленький диапазон регулирования, не работают при перезагрузках и на холостом ходу, имеют средний КПД. Имеют большой диаметр и вес, металлический. Редкие и сравнительно дорогие. Сюда относятся стабилизатор напряжения Елтис TERRA-10000, Elim-Украина СНАФ-1000.
  5. Преобразователи в режиме онлайн и с ШИМ (широтно-импульсной модуляцией). Преобразуют переменный ток в постоянный, автономные. Приемлют широкий диапазон напряжения на входе, выдают на выходе качественную синусоиду, высокоточные, имеют высокое КПД, систему вентиляции, охлаждения, защиту от замыкания в проводниках. Дорогостоящие. Volter 7, 9, 11,14 пттм.
  6. Магнитные, электромагнитные, ступенчатые, на транзисторах, с управлением и другие.

Как рассчитать достаточную мощность стабилизатора

Стабилизаторы высокой мощности способны с лихвой покрыть все потребности дачного дома, но высокая стоимость несколько снижает их функциональную привлекательность.

Разумный и расчетливый подход к выбору экономит средства без ущерба для удобства использования, достаточно определить мощность потребителей, которые будут запитаны через стабилизатор.

Удобным способом провести вычисления будут привычные нам ручка и лист бумаги. Выписываем в столбик все имеющиеся на даче электроприборы с указанием напротив их мощности. Активную мощность можно найти в паспорте устройств, на их корпусе, или порывшись в интернете. Примерный список может выглядеть так:

Телевизор                      300 Вт

Холодильник                350 Вт

Освещение                     500 Вт

Утюг                                 500 Вт

Перфоратор                   800 Вт

Болгарка                         600 Вт

Глубинный насос         800 Вт

Итого                               3850 Вт

Ситуацию, когда на даче одновременно работают болгарка и перфоратор, можно отнести к разряду фантастических. Так что определяем, какие приборы будут работать одновременно. Для наших гипотетических расчетов, возьмем примерный список:

Телевизор                      300 Вт

Холодильник                350 Вт

Освещение                     500 Вт

Глубинный насос         800 Вт

Перфоратор                   800 Вт

Итого                               2750 Вт

Неплохо, стало чуть меньше, продолжаем считать. Выбираем из списка приборы с электродвигателем, в нашем случае это холодильник, перфоратор и глубинный насос. Суммарная мощность этих устройств 1950Вт, но мы должны учесть их пусковую мощность, которая необходима в момент включения двигателя. Соответствующую цифру можно найти в паспорте прибора, или взять среднее значение, умножив номинальную мощность на 3. Получаем пусковая мощность в 5850 Вт.

Прибавляем к этому суммарную мощность приборов без электродвигателя (телевизор, освещение, утюг): 5850+1100 = 6950 Вт

Можем приступать к расчету полной мощности приборов с электродвигателем, разделив пусковую мощность на коэффициент cosφ, взятый из паспорта прибора. Если паспорта не сохранились, значение коэффициента принимается за 0,75: 6950/0,75=9266 ВА.

Округляем до 9,3 кВА, но для эффективной работы необходимо добавить запас мощности 20-30%, покрывающий коэффициент трансформации, т.е. отклонение подаваемого напряжения от 220 В. Следовательно, нашей гипотетической даче необходим стабилизатор производительностью 9,3х1,3 = 12,09 кВА.

Рейтинг надежности: 3 лучших

Стабилизатор — устройство не из дешевых. Поэтому перед покупкой хочется выбрать модель, которая прослужит не год и не пять. Ниже приведены самые надежные устройства, которые имеются на рынке.

Энергия Hybrid СНВТ-10000/1

4.0

Гибридное устройство, которое способно справиться с регулировкой напряжения в квартире. Никаких специальных электросетей не требуется, нужно лишь стандартное однофазное 220 В.

  • В модели предусмотрена защита от перегрева, замыкания, помех и повышенного напряжения.
  • Система охлаждения работает тихо.
  • Стабилизация происходит со скоростью 20 В в секунду.
  • Допустимо на входе 105-280 В.
  • Обладает высоким КПД (98%).
  • Точность стабилизации 3%.
  • Размещается модель на полу, размеры относительно небольшие — 24,6х32,8х42,4 см.
  • Стоимость устройства варьируется от 17500 до 22000 рублей.

Возможные проблемы

В некоторых участках города может потребоваться дополнительная защита от перекоса фаз и импульсов.

Топ 5 замечаний пользователей

  1. Мигание лампочек накаливания при резких скачках. На других видах ламп ничего не замечено.
  2. В тишине слышен шум работы прибора.
  3. Цена.
  4. Дизайн не продуман.
  5. Китайские детали.

Топ 5 плюсов

  1. Простота установки.
  2. Легкость эксплуатации.
  3. Качество работы.
  4. Долговечность.
  5. Качество сборки.

Ресанта LUX АСН-5000Н/1-Ц

4.5

Релейный стабилизатор хорошо показал себя на практике. Тихий и простой в монтаже настенный стабилизатор заслужил массу лестных отзывов. На входе нужно однофазное 220В.

  • Работает при входном 140 — 260 В.
  • Выдает 202-238 В, время отклика 20 мс.
  • Имеется многосторонняя защита. КПД — 97%.
  • Небольшой (26х31х15,5 см) и легкий (около 11 кг).
  • Стоимость устройства практически везде одна — около 6000 рублей.

Топ 5 замечаний пользователей

  1. Не предусмотрена защита от пыли.
  2. Нет защиты от влаги.
  3. Периодические щелчки реле.
  4. Мигание ламп накаливания.
  5. Небольшая мощность — 5 кВт.

Топ 5 плюсов

  1. Соотношение цена/качество.
  2. Компактность.
  3. Тихо работает.
  4. Легко устанавливается.
  5. Дизайн.

Штиль R 500i

4.5

Стабилизатор с двойным преобразованием не рассчитанный на большую нагрузку. Мощность аппарата — 500 Вт. Вертикально на стену, имеет широкий диапазон входного напряжения — от 90 до 310 В. Подойдет для подключения дорогостоящих или чувствительных приборов.

  • Подключение к однофазной сети, точность 2%.
  • На выходе 216-224 В.
  • Установлена защита от перегрева, замыкания, помех и высокого напряжения.
  • КПД — 96%.
  • Компактный (14,2х23,7х7,1 см) и легкий (2 кг) прибор стоит в районе 6000-6500 рублей.

Топ 5 замечаний пользователей

  1. Корпус греется.
  2. Звуки при отключении, уходе в защиту.
  3. Среднечастотный гул, слышно до метра.
  4. Дизайн.
  5. Отсутствие цифрового индикатора.

Топ 5 плюсов

  1. Наличие двух розеток.
  2. Стеновое крепление.
  3. Качественная сборка.
  4. Компактность.
  5. Стоимость.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
