Монтаж дымохода
После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.
Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.
Котел нужно поставить на место установки
Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.
На стене делаются пометки
Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.
Готовим специальное приспособление
Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.
В стене сверлится отверстие
Шаг 5. Подготовьте все элементы дымохода для сборки.
Подготовка элементов дымохода
Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.
Процесс монтажа дымохода
Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.
Используется строительный уровень
Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.
Потребуется соорудить лесаИзнос и долгосрочность использования лестниц
Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.
Сборка последнего метра дымохода
Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.
Собираются элементы котла
Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.
Все готово к эксплуатации
Голосование пользователей
Какой дымоход для котла вы выберете или посоветуете?
Комплект Вулкан 120 мм
55.56
%
(
5
)
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
Выбор источника тепла (котла) для дома
В зависимости от типа источника тепла, расположенного в доме, во многом зависит, какие будут использоваться трубы для систем отопления.
Газовый котёл и оборудование
В случае, когда дом газифицирован, обычно предполагается использование настенного газового котла, оборудованного:
- насосами;
- встроенной автоматикой;
- элементами защиты.
Если в доме нет дымохода, выбирается котёл, имеющий закрытую камеру сгорания.
Для забора воздуха и отвода газов используется коаксиальная труба, которая выводится непосредственно через стену.
В случае, когда известно, что расход воды будет большой (более 100 л), надо продумать, как и где установить дополнительный расширительный бак. Он будет регулировать давление воды, подаваемой в трубы под отопление, компенсируя её неизбежное расширение при нагревании.
Электрический котёл
В случае использования электрического котла следует выбирать вариант, при котором система будет оснащена:
- насосами;
- встроенной автоматикой;
- группой безопасности;
- расширительным баком.
Подающий водопровод оборудуется группой безопасности. Обратный трубопровод – насосом и расширительным баком.
Твердотопливный котёл
При использовании котла на твёрдом топливе реализовывать отопление пластиковыми трубами своими руками следует лишь в случае, когда есть полная уверенность в том, что сварка труб будет произведена профессионально.
Поскольку на выходе из котла температура теплоносителя может превышать 100 °C, нужно с особой тщательностью разрабатывать схему его обвязки.

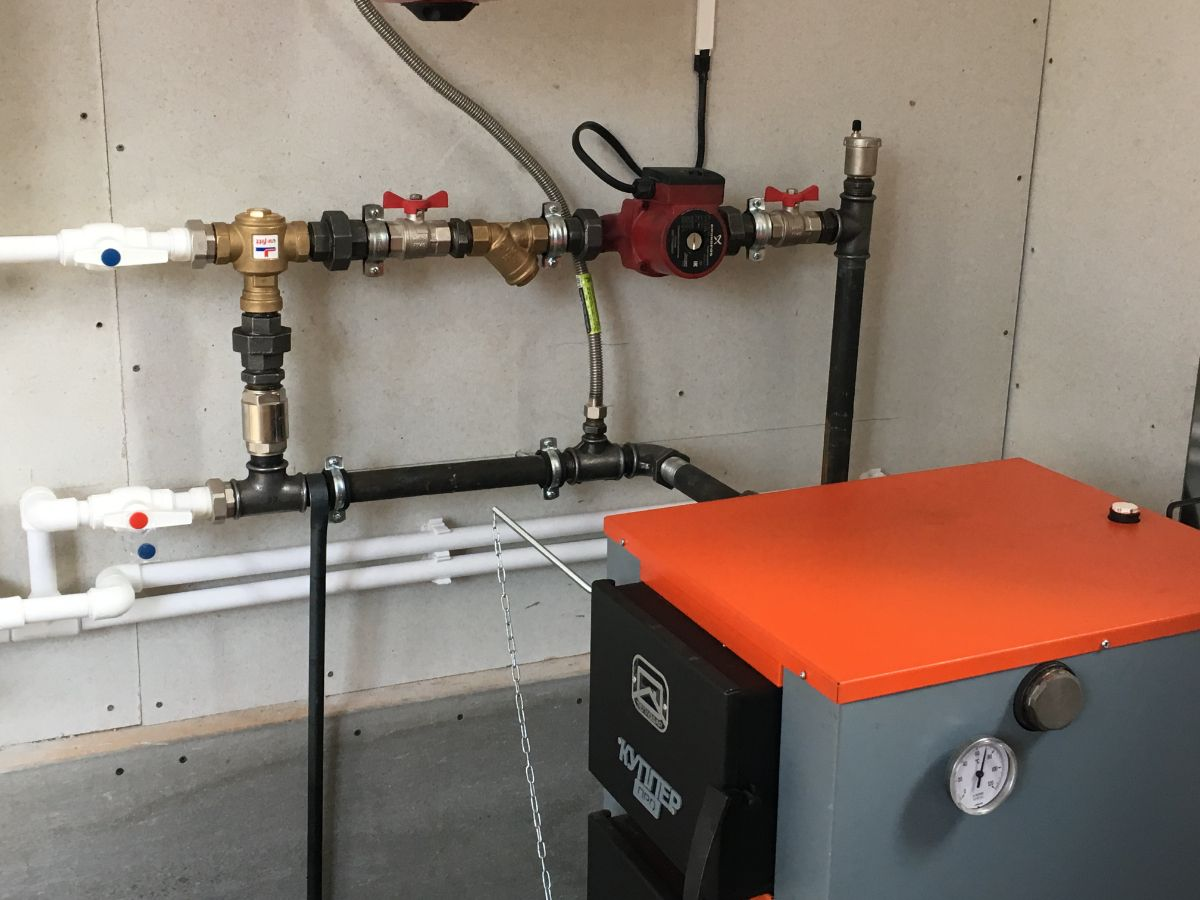

Схема обвязки твердотопливного котла
Для устройства системы отопления с использованием твердотопливного котла лучшим вариантом будет пригласить для проведения работ специалистов.
Расчет диаметра для двухтрубной системы отопления
Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:
- в сумме потеря тепла – 36 кВт;
- потеря на 1-ом этаже – 20 кВт;
- потеря на 2-ом – 16 кВт;
- установлены трубы из полипропилена;
- работа системы в режиме 80/60;
- температура – 20 С.
Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.
Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.
Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.
Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.
На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:
20 кВт / 2 = 10 кВт на крыло
Второй этаж по аналогии:
16 кВт / 2 = 8 кВт на каждое крыло
Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.
Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.
Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.
Некоторые нюансы расчёта диаметра для металлических труб
Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:
q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).
Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:
q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с
Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.
А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.
Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.
Что такое обвязка котла полипропиленом
Трубы из полипропилена обозначаются по международной классификации PPR. Обвязку труб выполняют с целью соединения радиаторов или других видов отопительных приборов с котельной и вспомогательным тепловым оборудованием, к которому относятся насос, вентилятор, первичные датчики системы автоматики, воздушники, расширительный бак, фильтр очистки воды и грязевик.
Схема обвязки котла отопления полипропиленом может выполняться в контуре любой сложности. Сваривать компоненты нагревательной сети необходимо специальным сварочным аппаратом – паяльником для ППТ либо PPR-фитингами. Второй вариант менее предпочтителен, поскольку со временем такие соединения начинают подтекать.
Принимаясь за сборку, слесарь должен предварительно продумать исполнительную схему таким образом, чтобы в ней было наименьшее число соединений.
Сложная сеть не только приводит к повышению тепловых потерь и снижению общего КПД установки, но увеличивает возможность образования утечек.
Аналогично, нужно побеспокоиться об обеспечении плавности переходов, поскольку они способствуют увеличению скорости движения среды и, как следствие, повышают теплоотдачу и производительность системы в целом.
Осуществляя обвязку напольного котла, необходимо выполнять требования СНИП, газовой и пожарной безопасности. При обвязке газовой линии должны использоваться стальные газовые трубы.
Соединение их с котлом выполняют “американкой” или металлическими сгонами. Есть ограничение и для установки прокладок на таких соединениях – они должны быть паронитовыми. Выполненные из термостойкого материала, они не утрачивают защитных свойств даже при температуре пара и высоких перепадах давления, что обеспечивает герметичность собранной линии.
Подключение внутридомовой системы отопления к котлу по подаче и обратке выполняют с участком труб из стали, протяженность которого устанавливается заводом-изготовителем и обозначается в технической документации к котлу. Обычно размер должен быть не менее 1 м. Дальше обвязку выполняют полипропиленом.
Закрытая система
Элементы
Обвязка котельной в частном доме с закрытой системой отопления включает:
Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;
Устройство мембранного бачка.
Предохранительный клапан с дренажной трубкой.
Устройство автоматического воздушника.
Манометр для визуального контроля давления.
Три в одном: группа безопасности котла.
В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.
Схема
И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом, на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.
Почему именно так?
- Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
- Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.
Группа безопасности чаще всего ставится на выходе котла.
Расположение элементов обвязки.
Как рассчитать сечение дымохода
Вычисляется по следующей формуле:
D = V/v, где:
- D – нужный нам размер, в м2;
- V – объем потребляемого топлива, в м3;
- v – скорость движения выходящих газов, в м/с.
Форма сечения может быть любой, но круглая предпочтительнее прямоугольной, так как, поднимаясь, пар закручивается по спирали, а лишние детали (например, углы) создают ему препятствия, заставляя менять траекторию, отталкиваться от стенок и в результате ухудшая тягу. Шероховатая поверхность тоже является помехой.
Если найденный диаметр окажется меньше, чем у патрубка, его нужно будет увеличить до равного значения, иначе рискуете спровоцировать падение давления в канале.
| Мощность котла, кВт | Внутреннее сечение, мм | Минимальная высота, м |
| 16 | 200х200 | 6 |
| 16 | Диаметр (Ø) 200 | 7 |
| 16 | 150х150 | 10 |
| 16 | Ø 150 | 12 |
| 32 | 200х200 | 10 |
| 32 | Ø 200 | 12 |
| 32 | 150х150 | 18 |
| 32 | Ø 150 | 20 |
| 45 | 200х200 | 12 |
| 45 | Ø 200 | 14 |
Пошаговая инструкция по сооружению дымоотводящей системы
Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.
Вне здания
Схема установки газового дымоходаРасположение дымохода для газового котла
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Проем в стене
Третий шаг. Выводим дымоотводящую трубу из помещения.
Вывод трубы через проем
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Как самим сделать накладные пластины
Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)
Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Сборка дымохода газового котла
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Внутри дома
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
Монтаж и установка дымохода своими руками
При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.
Стыковка
Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.
Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство
Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.
Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).
Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор
Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.
Схема сборки вытяжки для газового котлаЭлементы дымохода
Изоляция дымоотводящей конструкции
Изоляция дымоотводящей конструкции
В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.
В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.
Схема подключения котлаКотел газовый напольный
Удачной работы!
Высота трубы
Минимально допустимое ее значение может быть рекомендовано производителями отопительных агрегатов и зависеть от мощности выпускаемых приборов.
Рассмотрим таблицу зависимости высоты и диаметра дымохода от мощности котла:
| Мощность (кВт) | Диаметр (мм) | Высота (м) |
| 18 | 130 | 7 |
| 28 | 150 | 8 |
| 45 | 150 | 9 |
| 65 | 200 | 10 |
| 90 | 250 | 11-13 |
Но также данный показатель можно рассчитать по формуле:
H = P x ТГ x ТВ/3459 x (ТГ – 1,1 x ТВ), где:
P – сила тяги, в Па.
ТГ и ТВ – температуры выходящего газа и наружного воздуха соответственно, внимание, в Кельвинах.
H – нужная высота.
При этом труба в любом случае должна подниматься минимум на 1,2 м над плоской крышей, на 0,5 м – над коньком (если расположена ближе, чем за 1,5 м, на одном уровне с ним, если находится на расстоянии 1,5-3 м, или под углом к горизонту от 10 градусов, если дальше, чем 3 м).
Варианты обвязки котельного оборудования
Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой
Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата
Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.
С принудительной циркуляцией
Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.
Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.
Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.
С естественной циркуляцией
Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.
Для этого потребуется:
- Котел;
- радиаторы чугунные, стальные, биметаллические или алюминиевые;
- гидравлический расширительный бак с мембраной;
- полипропиленовые трубы PPR;
- байпасная линия из PPR, для отключения приборов отопления.
Преимущества обвязки гравитационных котлов:
- Быстрая, простая сборка схемы теплоснабжения;
- малое количество вспомогательных устройств и арматуры;
- энергонезависимая работа схемы;
- бюджетная цена комплектации оборудования и его монтажа;
- возможность самостоятельного выполнения ремонта.
К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.
Техника противопожарной безопасности
Правила установки определяются СНиП 2 04 05-91У, НАПБ А 01 001-2004, ДБН В 2,5-20-200. Согласно им, помещение под отопительный агрегат должно обладать индивидуальным рукавом для отведения продуктов сгорания, отдельной системой вентиляции, достаточным уровнем естественного и искусственного освещения. Топка обязана располагаться на некоторой дистанции от стен и проходов
Полы важно выполнить несгораемыми, лучше, если запас угля или дров не будет превышать объем, рассчитанный на одну смену
Учесть все эти и многие другие моменты могут только мастера. Поэтому подключение твердотопливного котла к дымоходу и ввод системы отопления в эксплуатацию лучше доверить специалистам. А в дополнение к этому совету мы прилагаем еще несколько интересных тематических роликов:
Опциональные элементы
Какие еще элементы может включать обвязка напольного или настенного котла?
Теплоаккумулятор
Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.
Это полезно в двух случаях:
- При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
- При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.
Теплоаккумулятор в домашней котельной.
Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.
Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.
Гидрострелка
Гидрострелка с патрубками для подключения нескольких контуров.
В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).
Температура воды в трубах теплого пола — не больше 40 градусов.
Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.
В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.
Как это возможно?
Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.
Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

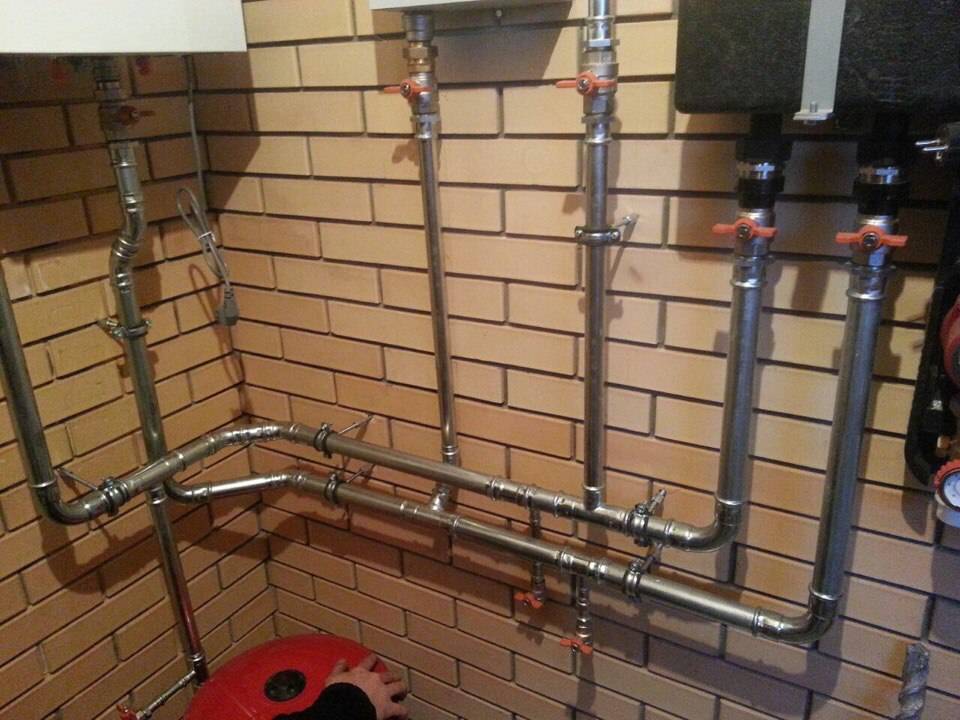

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.
Коллектор
Отопительный коллектор.
Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.
Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.
Коллекторная разводка отопления.
Бойлер косвенного нагрева
Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.
Однако у этого решения есть пара неприятных недостатков:
- Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
- Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.
Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.
Бойлер косвенного нагрева.
Летом циркуляция идет по малому кругу — между котлом и бойлером.
Подключение бойлера к котлу.
https://youtube.com/watch?v=owCRvUbz1CI
