Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

  • название завода-изготовителя или фирменный товарный знак;
  • марка кабеля;
  • дата производства;
  • соответствующий ГОСТ или ТУ;
  • число отрезов с указанием длины;
  • номер барабана;
  • масса;
  • знак гарантии качества;
  • отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

  • сертификат о пожарной безопасности;
  • сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

Линии в современном жилье

Монтажный кабель для ввода в жилище по показателю плоскости сечения должен быть на ступень больше той, что необходима для обслуживания самого мощного прибора в квартире. Но совсем необязательно вести все магистрали таким проводом. Экономичнее будет подключить его к клеммнику, а затем вывести через автоматы линии необходимого сечения.

В стандартных городских квартирах для электромагистралей чаще всего выбирают провода с проводниками из меди. Для освещения подойдет электропровод сечением полтора «квадрата», для розеток – 2,5 «квадрата». В помещения с большим количеством бытовых приборов и электроники, например, в кухню, следует тянуть провод площадью сечения не меньше четырех квадратных миллиметров.

Магистраль за обшивкой из гипсокартона или навесным потолком должна быть выполнена из кабеля, не поддерживающего горение с маркировкой «НГ», а еще лучше «LS».

На изоляции провода лучше не экономить и выбрать двойной вариант. Ведь при прорыве воды некачественная изоляция может привести к пожару. Да и повредить такой провод в процессе эксплуатации очень просто.

Если вы живете в деревянном доме, то придется проводить открытые питающие линии. Использовать здесь можно лишь негорючие медные варианты. Лучше всего уложить провод в кабельные каналы, Такие пластиковые короба сейчас производят разнообразных модификаций и расцветок.

В заключение предлагаем вам посмотреть видео, в котором мастер расскажет, какими проводами лучше делать проводку в квартире:

Выбрать электрокабели, правильно поддерживающие питающее напряжение в квартире можно самостоятельно. Но монтаж электромагистралей стоит доверить профессионалам. Работа с электричеством для неподготовленного человека опасна для жизни.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановкиСредняя потребляемая мощность, Вт
Тостер800 – 1200
Кофеварка1000
Электрический чайник1200
Духовка, духовой шкаф1200 – 2000
Электрическая плита2500 – 3000
Холодильник400 – 600
Микроволновая печь1400 – 1800
Компьютер500 – 550
Принтер500
Телевизор200 – 300
Утюг1000 – 1700
Фен1000 – 1200
Пылесос1000 – 1600
Кондиционер1500
Вентилятор1000
Нагревательный бак1500
Водяной насос1000
Стиральная машина-автомат2500
Осветительные приборы2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2Ток, АПри напряжении в 220 ВПри напряжении в 380 В
1,0143,05,3
1,5153,35,7
2,5214,67,9
4,0275,910,0
6,0347,412,0
10,05011,019,0
16,08017,030,0
25,010022,038,0
Открытая электропроводка
Сечение, мм2Ток, АПри напряжении в 220 ВПри напряжении в 380 В
0,5112,4
0,75153,3
1,0173,76,4
1,5235,08,7
2,5306,611,0
4,0419,015,0
6,05011,019,0
10,08017,030,0
16,010022,038,0
25,014030,053,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А

Простой способ подбора сечения

Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:

  • сечение провода цепи освещения должно быть не менее 1,5 мм²;
  • сечение провода цепи розеток должно быть не менее 2,5 мм²;
  • сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².

При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.

Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.

Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться – требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Пример расчета диаметра сечения

Структура материала, из которого изготовлены провода, является основным критерием выбора диаметра. Правильный выбор диаметра используемых проводов обеспечивает равномерную подачу тока к определенным приборам. К тому же требуемое сечение гарантирует надежность и сохранность работы электрической системы.

Основными показателями для расчета сечения являются следующие:

  • металл, входящий в состав токопроводящих жил (алюминий или медь);
  • выбор рабочего напряжения группы В;
  • потребляемая мощность, киловатт, и электрическая нагрузка группы А.

Использование провода с сечением меньше рекомендуемого приводит к неприятным последствиям – нагревание, нарушение изоляции и возгорание. Также и использование большего сечения может привести к возрастанию электрических показателей, что неприятно ударит по кошельку. Поэтому к определению правильного диаметра сечения нужно подходить с особой тщательностью.

Необходимо уяснить несколько главных моментов:

  • Провода из меди с сечением в полтора квадратных миллиметра обеспечивают нагрузку тока силой 4 кВт, то есть — 19 ампер;
  • Провода из меди с сечением 2,5 кв. мм гарантируют потребление 6 кВт, а конкретнее — 27 ампер;
  • Электропроводка из меди с сечением 6 миллиметров квадратных обеспечивает мощность электрического тока 10 кВт.

Если соблюдать вышеперечисленные нормы потребления, то ваша сеть будет эксплуатироваться в нормальном режиме.

В квартирах любой площади электрическая мощность делится на 2 типа:

  • силовая;
  • осветительная.

Чаще всего мощный электрический кабель устанавливается на территории кухни, ведь именно там сосредоточена техника, потребляющая максимум электроэнергии (микроволновая печь, варочная панель, электрическая плита, тостеры, электрочайники и т. д.). Для такой мощной группы требуется кабель с диаметром сечения в 2,5 кв. миллиметра. На кухне допускается монтировать розетки в количестве, необходимом для удобного использования техники.

Для других помещений используют провода с сечением в полтора квадратных миллиметра. Наибольшее сечение проводов — в 6 кв. мм — необходимо для вводного кабеля, так как через него проходит основная нагрузка тока в квартиру.

Для расчета мощности силой 5 киловатт следует придерживаться следующих моментов:

  1. Нагрузки силой 5 кВт в таблице нет, поэтому для начала нужно выбрать максимально приближенный к этой мощности показатель, это будет 5,5 кВт;
  2. Выбор напряжения 220 или 320 вольт;
  3. Выбор способа прокладки электропроводов;
  4. Уточнение используемого материала – медь или алюминий.

Для подведения электросети такой мощности следует использовать медные провода. Данная нагрузка считается часто используемой в домах и квартирах.

Электрическая проводка скрытая/открытая внутри помещений

Для этих целей используются силовые кабели. Они могут быть с медной и алюминиевой жилой. Лучше использовать медный кабель – срок службы больше, допустимая нагрузка – выше. Единственный недостаток медного кабеля – более высокая, по сравнению с алюминиевым, цена.

Пригодны для прокладки внутри помещений, как для открытой, так и для скрытой проводки следующие типы кабеля: ВВГ, NYM, ПВС, ШВВП.

ВВГ – наиболее распространенный. Может быть круглым и плоским. Исполнение ВВГ, ВВГнг (негорючий, не распространяет горение при прокладке в пучках), ВВГнг-LS (негорючий, с низким дымовыделением – не распространяет горение при прокладке в пучках, в случае пожара задымление помещений продуктами горения ниже, чем у обычного кабеля). Жила однопроволочная.

NYM – зарубежная разработка. В последнее время используется всё чаще. Аналог российского ВВГнгз – негорючий, между жилами кабеля находится заполнение для придания ему круглой формы. Бывает только круглый. Жила однопроволочная, точно такая же, как и в кабелях ВВГ.

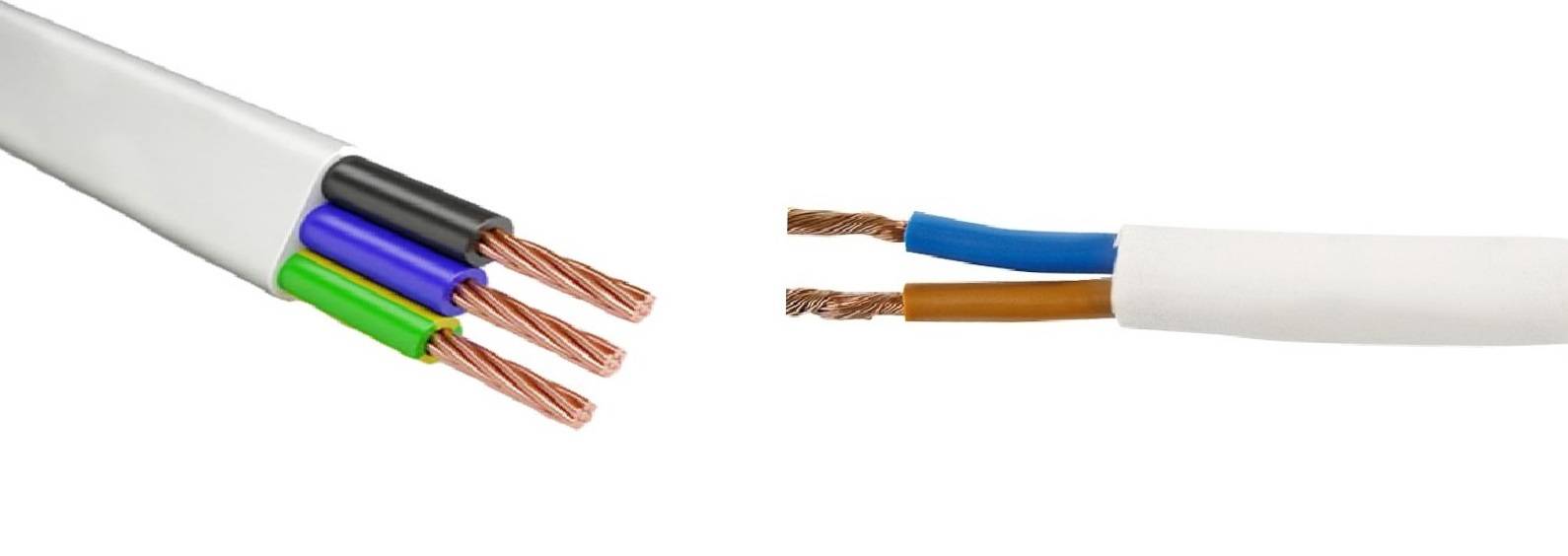

ПВС – только круглый. Жила многопроволочная, соответственно этот провод более гибкий по сравнению с ВВГ и NYM.

ШВВП – только плоский. Жила многопроволочная, гибкий. Максимальное сечение – 0,75 кв. мм. Малое сечение жилы ограничивает область применения шнура ШВВП. Для освещения этого вполне достаточно, да и телевизор с компьютером он выдержит, а если вы планируете подключить стиральную машину или обогреватель, лучше использовать другой кабель, большего сечения.

По характеристикам токопроводящей жилы все эти кабели абсолютно одинаковы, т. е. при одинаковом сечении жилы выдерживают одинаковую нагрузку. Какой кабель выбрать? Для скрытой проводки в бетонных стенах – критерий только один: каким кабелем Вам лично удобнее делать проводку – гибким или жёстким? Если гибким, то это ПВС или ШВВП, если жёстким – ВВГ и NYM.

Если проводка открытая, с эстетической точки зрения, играет роль и цвет оболочки кабеля. Вкус, конечно, у каждого свой, но, например, кабель белого цвета выглядит приятнее, чем чёрный.

ВВГ практически всегда чёрного цвета. NYM только серый. Наиболее распространенные цвета оболочки ПВС — белый и оранжевый. Гораздо реже он бывает чёрного цвета. ШВВП – белый.

Не устраивает цвет кабеля? Проложите кабель в гофротрубе, гладкой трубе или в кабель-канале. Все они изготавливаются из самозатухающего ПВХ (не распространяющего горение), т. е. служат дополнительной защитой от пожара. Выбор цветов здесь уже больше.

Гофротруба наиболее часто выпускается серого цвета, но можно найти и черную, и синюю, и оранжевую. Гладкая труба чаще всего бывает белой и серой. Кабель-каналы производятся белого цвета и имитирующие фактуру и цвет светлого и темного дерева, например, сосны и дуба.

В деревянном доме лучше использовать кабели с изоляцией из ПВХ пластиката пониженной горючести – ВВГнг, ВВГнг-LS, NYM.

Схема в помощь!

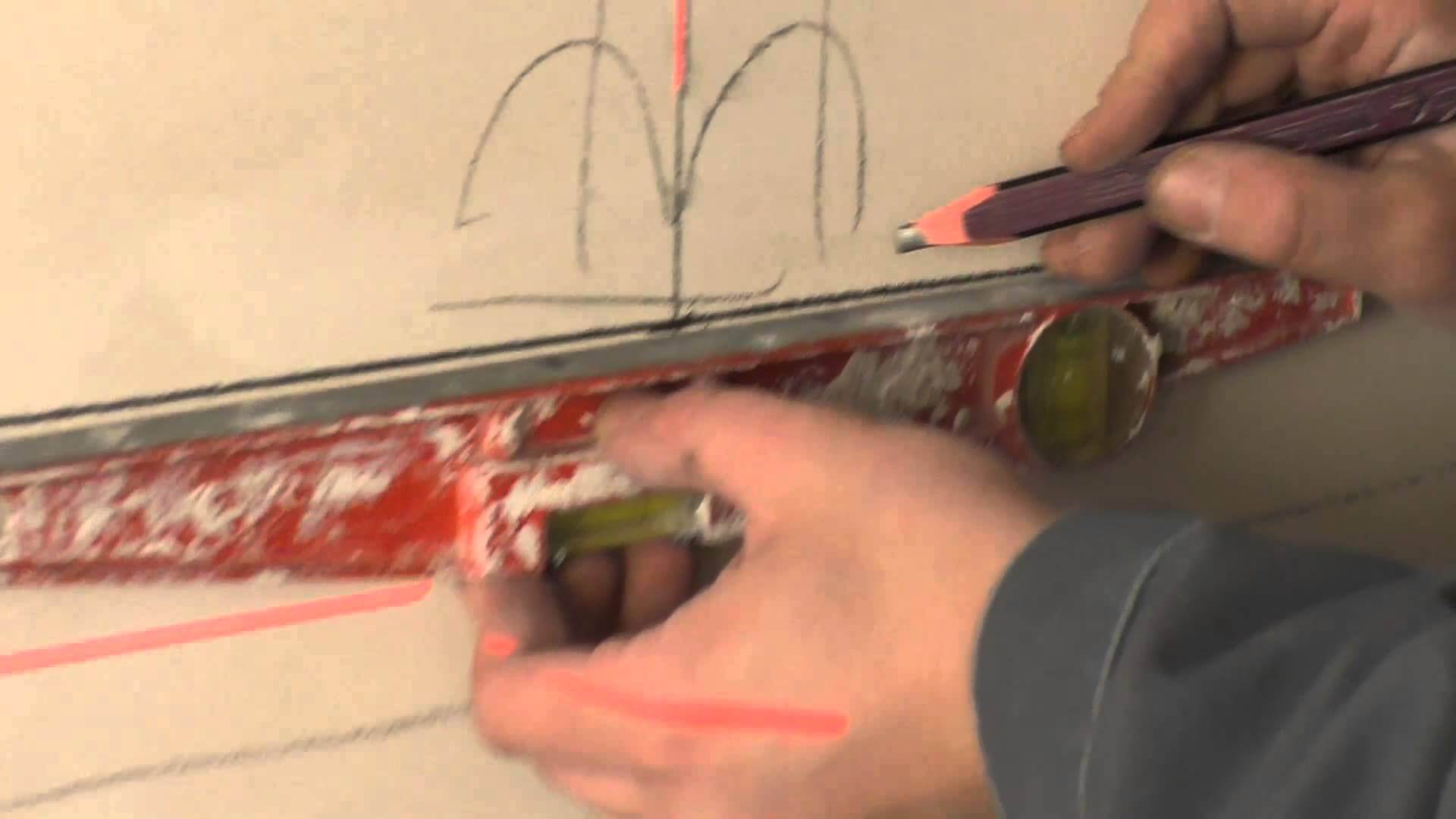

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения

К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля. Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Еще один момент, на который необходимо обратить внимание при выборе кабелей для освещения – это конструктивные характеристики самой токопроводящей жилы. Она может быть цельной или состоять из нескольких тонких проволочек

В последнем случае сечение определяется суммой площадей каждой проволоки.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.


Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.


Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

  • вид исполнения;
  • материал и площадь сечения;
  • толщину изоляции оболочки и жил;
  • цвет жил;
  • маркировку;
  • вид упаковки;
  • наличие сертификата;
  • внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

  • низким сопротивлением;
  • высокой пластичностью;
  • устойчивостью к окислению;
  • продолжительным сроком службы.

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR2,

  • в которой R — радиус,
  • π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Из шифра маркировки можно узнать:

  • марку кабеля;
  • год выпуска и номер партии;
  • завод-изготовитель;
  • число жил;
  • площадь сечения;
  • величину номинального напряжения.

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
