Как заземлить стиральную машину — своими руками (если нет заземления)

Почему исправная стиральная машина может бить током

Чтобы ответить на этот вопрос потребуется рассмотреть принципы подключения современной бытовой техники к сети электрического питания и варианты исполнения системы заземления дома. Внимательный анализ этих схем позволит выбрать оптимальный вариант домашнему мастеру для каждого конкретно случая электроснабжения квартиры.

Как работает современная техника

Производители сложных бытовых приборов, облегчающих выполнение рутинной домашней работы, выпускают их в продажу с учетом того, что электрическое питание, которое будет подаваться на их продукцию, полностью отвечает действующим техническим нормативам Евростандарта, а заземление зданий обеспечивает система TN-S.

Однако в странах СНГ этот вопрос полностью не решен. В настоящее время идет переходный процесс, связанный с последовательной заменой устаревшей системы заземления жилых домов TN-C на модернизированную схему TN-C-S. Причем практическое большинство зданий старой постройки еще не подверглось переоборудованию.

Несмотря на это, люди массово покупают стиральные и посудомоечные машины, холодильную, морозильную и прочую технику, устанавливают и эксплуатируют ее в своих помещениях.

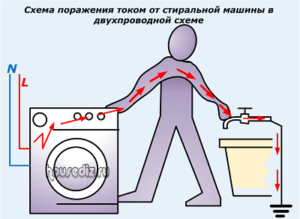

Когда владелец новой стиральной машины, сконструированной по трехпроводной схеме подключения, вставляет вилку в розетку двухпроводного питания, то выполнение основных технологических операций никак не нарушается. Рабочие процессы проводятся по заданным алгоритмам. Стирка белья выполняется качественно.

Но на металлическом корпусе стиральной машины появляется напряжение величиной в 110 вольт.

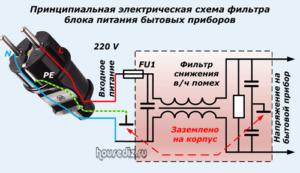

Оно поступает в результате работы фильтра снижения высокочастотных помех, которым снабжаются все современные электрические потребители. Источником потенциала является средняя точка соединения двух конденсаторов, которая подсоединена к корпусу прибора и защитной жиле провода питания, выведенной на контакт РЕ проводника штепсельного разъема.

В стандартной схеме стиральной машины эти 110 вольт просто отводятся по РЕ проводнику на контур заземления трансформаторной подстанции, а когда его нет, то остаются на корпусе. Если же человек случайно своим телом создал электрический контакт между таким бытовым прибором и землей, например, прикоснувшись к водопроводному крану, то через него станет стекать ток.

Сильных ожогов и больших поражений тканей он не вызовет, поскольку электрическое сопротивление конденсаторного фильтра значительно ограничивает его мощность, но неприятные ощущения типа пощипывания кожи и судорожной реакции мышц обеспечены.

Автоматический выключатель квартирного щитка, являющийся основной защитой в старой двухпроводной схеме питания, не способен реагировать на такие токи. Он останется в работе и ничего не отключит.

Для предотвращения подобных явлений достаточно выполнить одно из двух мероприятий:

1. отключить отвод соединения средней точки соединения конденсаторного фильтра от корпуса стиральной машины;
2. осуществить схему заземление по штатному варианту.

В первом случае потребуется вносить изменения во внутреннюю конструкцию исправного прибора, а во втором — просто выполнить подключение РЕ проводника, по которому будет стекать потенциал с корпуса.

На практике же большинство владельцев старых квартир вообще ничего не предпринимают и жалуются на то, что периодически получают удары током в самых неожиданных ситуациях.

Как работает защита стиральной машины при пробое изоляции

Кратко проанализируем принципы работы защит от повреждения слоя изоляции в трехпроводной и двухпроводной схеме электрического питания бытовых электроприборов.

Стандартная схема предотвращения поражения людей от действия током подразумевает использование устройств защитного отключения — УЗО или дифференциальных автоматов, которые своим органом сравнения постоянно контролируют проходящие сквозь него нагрузки.

Если электропроводка исправна, то создается нулевой баланс между входящим и выходящим потоками по проводам нуля и фазы. Когда же в подключенной схеме возникнет пробой изоляции и связанный с ним ток утечки, то он моментально разбалансирует установившуюся систему. Это приводит к снятию питающего напряжения силовыми отключающими контактами УЗО.

С целью обеспечения электрической безопасности жильцов уставку срабатывания дифференциального органа УЗО в жилых комнатах настраивают на 30 миллиампер, а для помещений с повышенной влажностью, к которым относятся кухня и ванная, где обычно работает стиральная машина, ее снижают до 10 мА.

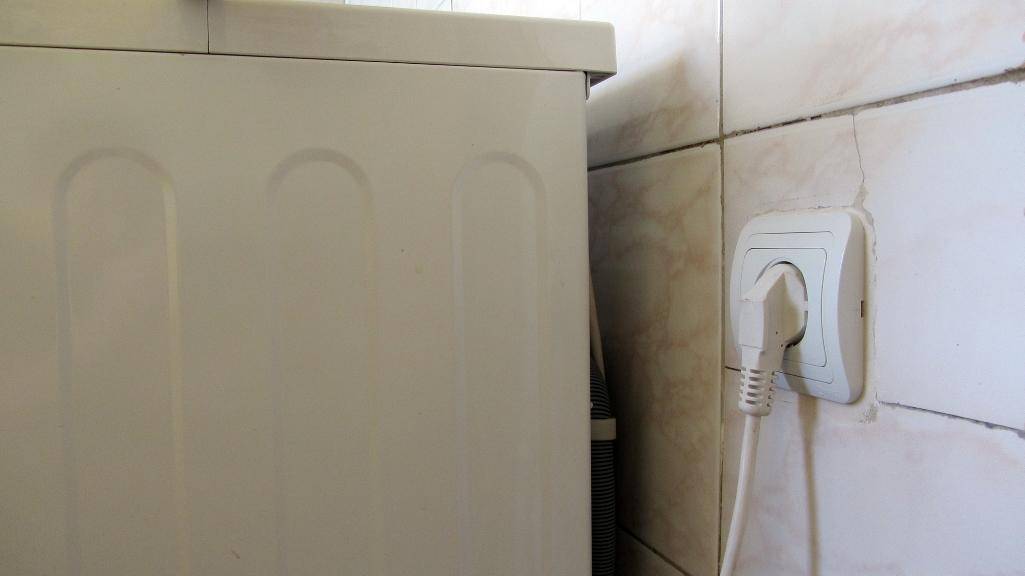

Стиральная машина без заземления: допустимо ли

Некоторые люди, при покупке стиральной машины и прочей бытовой техники, пренебрегают заземлением, но это достаточно опасно, так как в случае каких-либо проблем с проводкой, техника может выйти из строя. Но, самое опасное заключается в том, что без заземления бытовая техника, в том числе стиральная машина, может ударить человека током, причем это могут быть не только неприятные ощущения, но и даже смертельные случаи. При планировании заземления, а также при дополнительной установке УЗО, рекомендуется проложить дополнительную линию от щитка до стиральной машины. Это предотвратит случайное срабатывание УЗО, а также обеспечить надежное заземление техники.

Если подключить стиральную машину без заземления, в таком случае техника может быстро выйти из строя

Правильно выполненное заземление позволит обеспечить не только стабильную работу техники, но и предотвратить несчастный случай

Некоторые люди подключают машину к сети, и после некоторого времени эксплуатации видя, что ничего страшного не происходит, перестают обращать внимание на то, как подключена стиральная машина. Но в случае, например, повышения напряжения в результате обрыва нулевого провода, оно может скапливаться на корпусе машины, что чревато ударом тока, а также выходом из строя электроники машины

Способы заземления

Заземление являет собой проводник, который вбит в землю. Выделяют 2 вида заземления по цели эксплуатации:

• Рабочее. Защищает электротехнику от поломки;
• Защитное. Предназначено для защиты людей от тока.

Современные дома точно оснащены трёхпроводной сетью, поэтому подключить машинку к электросети не предоставит трудностей. Из квартиры выводится кабель от розетки, который подключён к ней на 3 провода. Если заземление не подведено к многоквартирному дому, можно применить метод уравнивания потенциалов. Но данный метод не является полностью безопасным.

«Дедовским» методом можно назвать закрепление провода заземления от машинки к радиатору отопления или трубопроводу. Метод уже давно не применяется, поскольку он далеко не безопасный.

Жители частных домов могут полностью провести систему заземления. Для этого необходимо создать цепь из металлических штырей, которые закапываются в землю на глубину от 1,5 м. Сваркой провод подключается к металлической цепи, что позволит выводить ток в землю.

Подключение к щитку

Если к дому не подведено заземление, его можно сымитировать с помощью нулевого провода. Такой метод применяется довольно часто, и уже оправдал надёжность и безопасность. Нулевой провод нужно раздвоить, и закрепить на нём выпускную шину. На заземление также закрепляется шина. Проводка кабелей в квартиру выводится из данных шин.

Чтобы подключить технику, нужно установить новую розетку, которая будет питаться напрямую из распределительного щитка с помощью трёхжильного кабеля. Жилы подсоединяются к определённым контактам по схеме. Для подключения кабеля к щитку используется АЗО и 2 шины.

Если подключить ноль к контакту земли в щитке напрямую, возникает шанс повреждения проводов, которое принесёт очень неприятные последствия. Также эффективность такого заземления намного меньше.

Многие люди для решения данного вопроса обращаются к электрикам. Однако те, кто знаком с системой проводки в доме, и умело орудуют инструментом, могут подключить стиральную машину к заземлению самостоятельно.

Заземление к батарее в ванной или трубе канализации

Ещё давно некие умельцы придумали способ заземления, в котором используются металлические трубы отопления и канализации.

Кабель подключался к батарее с помощью специальных соединений. Долгое время метод был самым распространённым благодаря высокой эффективности. Однако заземление к батарее имеет ряд недостатков:

• Незаконность. В ГОСТах поведения с электропроводкой указанно, то такие действия являются опасными, поэтому категорически запрещено использовать метод. Но простому народу закон не страшен;
• Вред для элементов системы отопления. Электрический ток способствует коррозии металлов, поэтому в местах соединений труб (батареи) и кабеля часто формируются протечки;
• Ненадёжность. Такая цепь заземления не исключает полностью шанса удара током.

Способ является простым в исполнении, поэтому многие все же выбирают его. Для этого понадобится медный провод с 1 жилой. По обоих концах нужно снять изоляцию. Один конец закрепляется на корпусе техники, другой – на водопроводе. Закрепить провод можно с помощью металлического хомута.

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

• Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.
• Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
• Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
• Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика. Итак, правила подключения.

1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
2. Не скручивайте медные и алюминиевые провода.
3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
5. Используйте надежные розетки с керамической основой.
6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).
7. Не соединяйте нулевой провод с проводом заземления.
8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.

Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.

Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины.

Как заземлить стиральную машину, если нет заземления

Все современные крупные бытовые агрегаты требуют обязательного заземления. Технологический процесс во многом зависит от двух важнейших факторов:

• тип здания;
• существования заземления в распределительном щитке.

Операция подключения становится намного проще, если в здании уже выполнена подводка заземляющего кабеля. С такой задачей легко справиться практически каждый пользователь стиральной машины.

Намного сложнее выполнить заземление, когда он отсутствует в щитке. Работа со стиральной машиной должна быть абсолютно безопасной. Ведь ее эксплуатация связана с подачей воды, которая великолепно проводит ток. Если подключение машинки выполнено неправильно, электрический ток попадет на металлический корпус. Возникает опасность удара током после прикосновения к каркасу.

Кроме того, неверное подключение часто становится причиной выхода из строя электронной системы машины. Чтобы заменить сгоревшие детали, придется заплатить большие деньги. Причем такой ремонт, иногда выполнить очень сложно.

В современных машинах для ликвидации перепадов напряжения устанавливают сетевой стабилизатор. Он напрямую соединяется с корпусом аппарата. Если в сетевой розетке нет заземления, стабилизатор создает напряжение на стальном корпусе, равное 110 вольтам.

Способы заземления

Еще совсем недавно заземление электрических приборов проводили способом, когда своими руками делалось их подключение к металлическим трубам системы отопления (заземлять так всегда запрещалось). Стиральная машина не была исключением. Сегодня этот метод отошел в небытие, потому что практически во всех зданиях металлические отопительные трубы заменены на пластиковые.

Остается два других варианта:

1. Установить в питающую цепь УЗО.
2. Провести отдельный заземляющий контур (заземление) к розетке, от которой будет питаться стиральная машина.

Принцип действия УЗО совершенно отличается от заземления. Все дело в том, что этот аппарат сработает лишь в тот момент, если к корпусу бытовой техники дотронется рука или другая часть человека. Присутствие напряжения сам человек, конечно, ощутит, но это будет небольшой удар. Как говориться, на безрыбье и рак – рыба. То есть, лучше что-то, чем вообще ничего.

Итак, номинал тока при соприкосновении со стиралкой будет минимальным, поэтому и УЗО необходимо подобрать по его величине. К примеру, аппарат номиналом 30 мА будет идеальным выбором. Он сам небольших размеров, так что поместится в розетку.

Что касается второго способа, то в первую очередь необходимо убедиться, что распределительный щит, расположенный в подъезде многоквартирного дома, сам заземлен. Это можно узнать в управляющей компании. Если ваши предположения по щитку оправдались, то к розетке, в которую будет подключаться стиральная машина, необходимо подвести заземляющий контур. Соответственно необходимо будет установить розетку с заземлением. Правда, для этого придется провести своими руками ряд строительных работ:

• нанесение схемы проводки контура «РЕ»;
• штробление стен;
• монтаж провода;
• заделка штроб;
• подключение одного конца провода к розетке, другого к корпусу распределительного щитка;
• скорее всего, потребуется ремонт стен, по которым проведена проводка.

Кстати, некоторые доморощенные электрики заземляющий контур (заземление) сажают на нулевой. Это правилами делать запрещено.

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в  общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

О заземлении для частных домов

Во многом работа проводится такими же методами, что и на территории квартиры. Предполагается использование стандартных электрических щитков. Само заземление выполняется самостоятельно домашним мастером.

Процесс стоит описать подробно:

• Сначала нам понадобятся три трубы из металла, с диаметрами 1,5-3 метра. Их длина должна быть как глубина промерзания грунта, но никак не меньше.
• Заостряем нижнюю часть конструкций. Для этого применяется кувалда. Далее в той же нижней части создаём отверстия, с диаметром на 5-10 миллиметров.
• После выкапываем в земле яму, с глубиной 0,5-0,6 миллиметров.
• Трубы нужно вбить внутрь грунта. Они должны находиться на расстоянии 1-1,5 метров друг от друга. Над землёй нужно оставить примерно 10-15 сантиметров свободными.
• Берём три пластины или куска арматуры на металлической основе. Длина должна равняться примерно 1-1,5 метру. Торчащие из земли части соединяются при помощи технологии сварки.
• Арматура приваривается к проводе заземления. Он заводится внутрь дома к тому месту, где планируется в будущем установить счётчик.
• Соединяем заземляющие провод и шину. От шины идут остальные провода, ведущие к розеткам с освещением.

Варианты для частного дома

«Дедовский» метод заземления на данный момент используют крайне редко, к тому же он является небезопасным.

Сам метод заключается в том, чтобы провод заземления прикреплялся к трубопроводу или радиатору отопления, тем самым ток выходит на них и подвергает их напряжению, отчего касаться машинки будет безопасно, но трогать то, что используется как заземление настоятельно не рекомендуется, во избежание получения разряда тока.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Это уже указано выше, но следует повторить, что метод не является безопасным и от его применения можно сильно пострадать.

Стираете-ли вы вручную?

О-да!Нет

Через электрощит

Такой способ, в отличие от первого является куда более безобидным, как гласит статистика — самым безопасным способом. Прежде всего, необходимо начать с установки нулевой и заземляющей шины в электрощите, ибо они будут проводниками разводки каждого провода бытовых приборов.

Далее, от стиральной машины к розетке укладывается трехжильный кабель, сечение которого состоит из меди. Провода в щитке подключаются в следующей последовательности:

• синий с нулевым значением присоединяют к аналогичной шине;
• к УЗО подключается провод, фазы которого красные;
• заземляющие жилы, что имеют жёлтый или зелёный цвет (зависит от модели щитка) и подключаются к нулевой шине.

При заземлении используется следующий перечень инструментов:

• нож (можно любой, от кухонного до охотничьего);
• плоскогубцы;
• розетка с предварительно подключенным заземлением;

• отвертка с датчиком тока на ручке;
• трёхжильный провод.

Способ при помощи выравнивания потенциала

Пусть предыдущий вариант и является крайне безопасным, в некоторых щитках может не оказаться заземляющего провода, что равносильно исключению прошлого пункта.

В данном способе используется система выравнивания потенциалов, это понятно из названия. В таком варианте все предметы, что способны проводить ток, соединяют специальным проводом из металла. Между ними происходит выравнивание потенциала, а значит ток не будет протекать. И при прикосновении к стиральной машинке и, скажем, смесителю, ничего не произойдёт, то есть вас не ударит током.

Вы стираете обувь в машине?

О-да!Нет

Установка автоматического выключателя

Неплохим вариантом будет также установка автоматического выключателя. Тем, кто хотя бы немного знаком с устройством так называемых пробок, что использовались в СССР (в некоторых городах можно встретить такие дома и в наши дни), будет понятно сразу, как и что устроено.

Раньше пробка ломалась, сохраняя жизнь электросети и приборам, после чего вставлялась новая и работа электрощита возобновлялась. Сейчас же, при скачке напряжения автоматический выключатель действует точно так же, разве что не ломается, а отключает систему.

Как это происходит?

Устройство постоянно проводит мониторинг электрической системы и при нарушении её работы (например, сильный скачок напряжения) он быстро отключает прибор со сбоем, защищая все устройства, подключенные к сети от сгорания, в том числе и стиральную машинку. Также он сильно сокращает длительность прохождения тока по КЗ, а значит уменьшает шанс поражения.

Перекрываете кран подачи воды после стирки?

О-да!Нет.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Хорошим для дома будут автовыключатели класса «С». Он способен пропустить ток в 7-10 раз выше нормативов, при этом не сгорев. Для хорошей установки данного прибора настоятельно рекомендуется обратиться к специалисту, чтобы не перевести деньги в никуда.

Как добиться желаемого в частном владении?

В этом случае первый надежный вариант — вывод заземления на свою территорию, в открытый грунт. Для выполнения операции владельцы участка предпринимают такие шаги:

1. Изготавливают 3 отрезка водопроводной трубы. Их минимальная длина равняется уровню промерзания почвы, рекомендуемая — около 1500 мм.
2. Один конец элементов заостряют, делая конический спил. Отступив от него одну треть (500 мм), на каждом отрезке сверлят по одному отверстию, диаметр составляет 5-10 мм.
3. Сняв дернину, копают мини-котлован глубиной 600 мм, стороны его — 1500х1500 мм. В яме вбивают трубы так, чтобы расстояние между ними равнялось 1200 мм, каждый элемент оставляют возвышаться над дном на 150 мм.
4. Из уголка либо арматуры вырезаются отрезки, которые должны собрать в одну конструкцию торчащие элементы. Ими соединяют углы. К верху приваривают провод-защиту, идущий от электрощита (шине РЕ), его минимальное сечение — 5 мм.
5. Котлован закапывают, укладывают дерн, территорию с заземляющей конструкцией отмечают.

Этот участок в дальнейшем время от времени поливают водно-солевым раствором, способствующим распределению статического напряжения, — на 10 л 500 г соли. При температуре 30° процедуру проводят единожды в месяц, если лето выдается более жарким, то 2 раза.
