Особенности конструкции душевого смесителя
Прежде чем приступить к ремонту смесителя для душа или, как его еще называют, рычажного смесителя, следует разобраться в его конструкции. Все довольно просто – в корпусе устройства установлен пластиковый картридж, по которому распределяется вода. Для фиксации этого элемента в корпусе имеется обойма для картриджа – деталь с внутренней и внешней резьбой. И четвертый основной конструктивный элемент – дивертер, прикручиваемый гайкой к выходу водораздаточного устройства и отвечающий за подачу воды.
Как выбрать картридж на замену?
приобрести сменный картридж (кассету) можно в крупных сантехнических магазинах или компаниях, торгующих душевыми кабинами. Профессионалы советуют ремонтировать смеситель с использованием оригинальных запчастей. Но это не критично. Если вы не можете найти кассету той же марки, вы всегда можете получить аналог от другой компании.
Основные параметры, которые следует учитывать при выборе:
- расстояние между осями детали;
- количество режимов (отверстий);
- общий диаметр;
- высота стебля.
Эти данные можно измерить самостоятельно с помощью линейки или заглянув в инструкции по душевой кабине. А сделать это можно еще проще: возьмите поврежденный картридж с собой в магазин и попросите помощи у консультантов. Имея перед собой образец, специалист сможет выбрать для вас нужную деталь.
Источник – https://mr-build.ru/newteplo/kak-snat-smesitel-s-dusevoj-kabiny.html
Причины поломок
Частая причина поломки смесителя — жесткая вода
Замена смесителя или регулирующего элемента выполняется при необратимых поломках. Не всегда можно сразу определить, нужно менять элемент или только очистить от известкового налета. Хотя устройство это простое, причин для поломок множество.
- 90% случаев неполадок обусловлены низким качеством воды или проржавлением водопроводных труб. В этом случае в жидкости находится большое количество твердых грубых частиц: окалины, песка, нерастворимых солей. Когда такие частицы оказываются между керамическими дисками, они повреждают поверхности. Пластины изнашиваются, покрываются бороздами, поэтому смешивание воды происходить все хуже и хуже. Если диск треснул или поцарапан, картридж меняют целиком.
- Прохудилось уплотнительное кольцо – при таких неполадках смеситель подтекает, когда открывают воду. Причина – известкование. Налет откладывается на материале, он теряет эластичность и при поворотах рычага не проминается, а рвется. В этом случае достаточно заменить кольцо, а не весь смеситель.
- Сорвана или треснула прижимная гайка – при этом вода льется из крана так, будто его полностью открыли. Подачу воды нужно немедленно перекрыть и демонтировать смеситель. Если дело только в гайке, меняют гайку. Если лопнул пластиковый барабан, меняют картридж.
- Сломан шток или треснуло крепление дисков в картридже – при этом вода не идет при открытом кране. Обычно это следствие удара или слишком резкого поворота ручки смесителя. Так как поставить новый шток, тем более если он пластиковый, нельзя, нужно купить новый и поменять.
- Клинит или не работает переключатель режимов – в картридже переключателя вышел из строя крепление дисков. Элемент нужно менять.
Как добраться
С высоты своего опыта заметим, что доступ к крану бокса часто затруднён. Тем не менее для замены картриджа не всегда нужно проводить полный демонтаж с освобождением поддона. При падении секций стекла даже с такой высоты на поддон возможно всякое. Следовательно, демонтаж проводится вдвоём.
Как устроен смеситель в душевой. Фото.
Рассказываем Вам как заменить картридж переключения режимов (дивертор) в смесителе душевой кабины. Для замены необходимо выполнить несколько несложных операций. На картинке изображен смеситель в том виде, в котором мы его в кабине не видим. Мы специально сняли смеситель, чтобы Вам было видно его устройство и надеемся это небольшое руководство или инструкция по ремонту смесителя в душевой кабине поможет Вам решить проблему.
Так выглядит смеситель в душевой кабине
Как снять ручки смесителя
Для ремонта смесителя прежде всего нужно освободить его от всех внешних элементов, которые мы видим внутри кабины. Это ручки переключения и декоративные накладки. На ручке можно найти небольшое отверстие, в котором находится крепежный винт. Нам на практике попадались два вида винтов: с шляпкой для плоской отвертки и для шестигранного ключа. Определите, что находится у Вас, и берите необходимый инструмент. В нашем случае это отвертка. Отворачиваем винт и снимаем ручку. Также поступаем со второй ручкой.
Отверткой откручиваем маленький винт в отверстии ручки и снимаем ее
Что держит смеситель в душевой кабине
Под ручкой переключения режимов мы находим гайку, которая держит декоративную накладку, откручиваем гайку и снимаем накладку. На самом деле эта гайка не только прикрывает отверстие с декоративной целью, но она также прижимает корпус смесителя к месту крепления. Ее вполне достаточно, чтобы не использовать никаких других способов крепления смесителя.
Гайка держит декоративную накладку
Такую же функцию выполняет нижнее прижимное кольцо. Оно бывает двух видов: с резьбой и без резьбы. Среди них нет «лучшего» способа, они просто разные. Снимаем это кольцо и, если под этими накладками не видно никаких винтов, то наш смеситель свободен от душевой кабины и может повиснуть на шлангах с обратной стороны кабины.

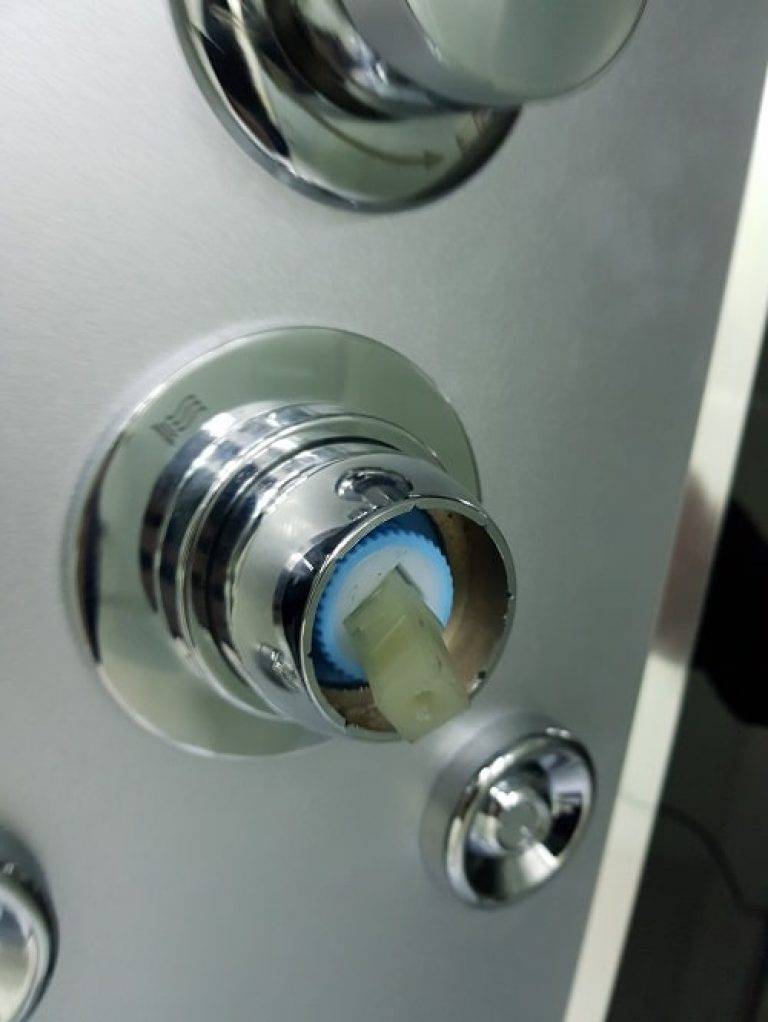

Откручиваем декоративную гайку
Как вынуть картридж переключения функций из смесителя
Для дальнейших работ со смесителем, для удобства, Вы можете отсоединить его от всех шлангов, но помните, что мы здесь не говорили про отключение воды, если вы собираетесь отсоединить все шланги, то стоит перекрыть воду на кабину. Иначе вас ждет освежающий сюрприз. Итак мы с Вами видим, что из корпуса виден шток дивертора. Как показано на картинке, откручиваем прижимную гайку (мы специально показали на фото пасатижи) любым инструментом. Чаще всего эту гайку можно открутить рукой, обхватив ее ладонью.
Рукой или инструментом откручиваем прижим картриджа
Замена картриджа
Вытаскиваем картридж режимов рукой, как показано на картинке, и вместо него ставим новый. Выбрать нужный Вам картридж можно в разделеЗАПЧАСТИ >> КАРТРИДЖ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ
После того как сняли прижим вытаскиваем картридж переключения режимов
Как вынуть картридж смешения воды
Картридж смешения воды держится гайкой-фиксатором. Если Ваш смеситель в хорошем техническом состоянии, то Вы будете способны открутить фиксатор рукой. Нет нужды закручивать фиксатор каким-либо инструментом, так как силы руки достаточно для того, чтобы затянуть фиксатор картриджа. В случае если Вы не можете открутить его без использования инструментов, то сделайте это аккуратно, не повредив сам хромированный фиксатор.
Откручиваем гайку-фиксатор рукой
Если все прошло удачно, то Вы сможете извлечь картридж и поменять его на новый.
Под гайкой картридж уже ничем не держится
Собрать смеситель и установить его на душевую кабину нужно в обратном порядке. И вот, когда все готово, Вы снова можете наслаждаться утренним душем.
>Запчасть для душевой кабины
Особенности конструкции душевого смесителя
Прежде чем начинать ремонт душевого смесителя или, как его еще называют, рычажного крана, стоит разобраться с его конструкцией. Она довольно проста: в корпусе прибора установлен пластиковый картридж, через который происходит распределение воды. Для фиксации этого элемента в корпусе имеется картриджная обойма – деталь с внутренней и наружной резьбой. И четвертый основной элемент конструкции – дивертор, прикрученный с помощью гайки к гнезду водного распределителя и отвечающий за подачу воды.
Как выбрать картридж на замену?
Приобрести сменный картридж (кассету) можно в крупных магазинах сантехники или в компаниях, реализующих душевые кабины. Ремонт смесителя профессионалы рекомендуют проводить с применением оригинальных деталей. Но это не критично. Если найти кассету той же марки не удается, всегда можно подобрать аналог другой фирмы.
Основные параметры, которые следует учитывать при выборе:
- расстояние между осями детали;
- количество режимов (отверстий);
- общий диаметр;
- высота штока.
Эти данные можно замерить самостоятельно при помощи линейки или подсмотреть в инструкции к душевой кабине. А можно поступить еще проще – взять с собой испорченный картридж в магазин и попросить помощи у консультантов. Имея перед собой образец, специалист сможет подобрать для вас подходящую деталь.
Интегрированные приборы
Их устройство максимально унифицировано: за регулировку напора воды отвечает обыкновенный картридж с керамическими пластинами — такой же, как в любом другом однорычажном смесителе. Второй керамический картридж отвечает за переключение режима душа.
Картриджи
Исключая форс-мажор вроде механического повреждения корпуса смесителя, неисправности этих изделий сводятся к выходу из строя одного из картриджей.
| Неисправность | Причина |
| Вода непрерывно течет из крана | Расколота одна из керамических пластин; сломано крепление пластин в картридже |
| Вода не открывается при изменении положения рукоятки | Сломано крепление пластин в картридже; сломан шток, на котором держится рукоять |
| Не переключается режим душа | Сломано крепление пластин в картридже переключателя |
| Вода поступает в разные сопла одновременно | Расколоты пластины переключателя |
Семь бед — один ответ: во всех перечисленных случаях ремонт душевой кабины — смесителя или переключателя режима душа вполне предсказуемо сводится к замене картриджа.
Как разобрать смеситель душевой кабины для выполнения этой операции:
- Перекрываем вентиля на входе в квартиру или дом.
- Снимаем пластиковую заглушку на рукоятке смесителя или переключателя.
- Снимаем рукоятку.
- Отворачиваем декоративную гайку (исключительно своими руками, без использования инструментов, чтобы не деформировать ее и не повредить хромовое покрытие).
- Отворачиваем гайку, фиксирующую картридж.
- Меняем его на новый и собираем конструкцию в обратном порядке.
Здесь есть небольшая тонкость: если вы не знаете абсолютно точно, какие картриджи установлены в вашей кабинке, лучше идти в магазин за заменой, взяв с собой неисправный образец.
С чем связана инструкция?
- Картриджи для смесителя могут иметь разный диаметр (35 или 40 миллиметров).
- Изделия для переключения режима могут иметь от 2 до 5 позиций и различаться длиной штока.
Профилактика
Согласитесь, будет непоследовательным описать способы ремонта изделия и не упомянуть причины его выхода из строя.
А причины, собственно, всего две:
- Качество воды. Окалина или песок, попавшие в паз пластин при попытке их закрыть, не позволяют это сделать. Применение силы приводит к тому, что керамические пластины скалываются; как вариант — ломаются пластиковые фиксаторы, удерживающие их в рабочем положении.
- Приложение к рукоятке значительных усилий. Не только в тех случаях, когда не перекрывается вода или не переключается режим душа: привычка пользователей закрывать воду резким ударом по рукоятке отправила в Валгаллу тысячи и тысячи картриджей. Как правило, в них ломаются пресловутые пластиковые фиксаторы или штоки под рукояткой.
Замена смесителя
Как снять смеситель с душевой кабины для его полной замены?
Обычно он зафиксирован на задней панели широкими декоративными пластинами, которые прижимаются теми же гайками, что фиксируют картриджи. Соответственно, алгоритм разборки — тот же, что и в предыдущем случае; разобранный смеситель вынимается из отверстий с тыльной стороны кабинки.
Реже накладки имеют собственную резьбу; в этом случае они просто откручиваются.
Замена
Ремонт необходим, если:
- кран начал капать в закрытом положении;
- течёт из излива в закрытом положении;
- бежит вода из носика при переключении в режим «Дождь».
Возможно, картридж треснул, либо износился запорный механизм.
Если поломка произошла на популярном однорычажном смесителе с керамическим картриджем, то замену элемента можно провести самостоятельно. Обязательно в первую очередь перекрывается вода.
Затем тонкой отвёрткой вынимается декоративная заглушка, на которой изображены синий и красный цвета. Используя шестигранник откручиваем винт-фиксатор, снимаем ручку. Снимаем защитное кольцо под ручкой и откручиваем ключом прижимную гайку. Теперь доступ к картриджу открыт.
Возможные дефекты
В числе распространенных дефектов можно отметить следующие:
- Во время течения воды в трубах раздается стук, который слышен даже в соседних квартирах.
- Жидкость не течет из душевой сетки или ее напор слабый.
- В смеситель не поступает вода, при этом все компоненты устройства целы.
- Испорчены каналы, несущие горячую и холодную жидкость к картриджу.
- Повреждены накладки для герметизации.
- Вода льется из крана постоянно, даже при его закрытии.
- Ее не удается поменять с горячей на холодную, и наоборот.
- Поломался корпус распределителя.
- В канале для поступления воды и/или в комплектующих прибора есть ржавчина.
Дефекты верхнего распределителя
Наиболее распространенные проблемы в работе верхнего распределителя и их причины:
- В области переключателя подтекает вода. Такое возможно из-за трещин на корпусе картриджа. В этом случае отремонтировать его не удастся — понадобится менять.
- Слабо закрученная гайка корпуса. Можно исправить с помощью подтяжки.
- Износ резиновых элементов на валиках картриджа. Их требуется сменить.
- Не удается переключать режимы душа, при попытках сделать это внутри механизма слышится хруст. Причиной чаще всего выступает поврежденный пластик картриджа. Необходима замена элемента.
Нижний распределитель
О том, что нижний картридж неисправен, можно судить по таким признакам:
- Не удается перекрыть воду до конца.
- Движение вентиля осложнено.
- Не получается отрегулировать подачу и температуру воды.
Перегородки
Наиболее слабой составляющей конструкции смесителя считаются перегородки. Их повреждения об условлены срывом резьбовых соединений. Для владельцев душевой кабины это большая неприятность — может потребоваться разбор конструкции. Чтобы справиться с проблемой, понадобится менять износившийся механизм.
Материалы для изготовления смесителей
Материалом, наиболее подходящим для производства смесителей, считается латунь. Сверху изделия могут хромироваться или покрываться эмалью. Такие изделия достаточно практичны и долго работают. Устройства, выполненные из хрома, имеют более высокую стоимость, но обладают одним несомненным плюсом – вредные бактерии на такой поверхности не развиваются. А из пластика выполняют, в основном, лейки для душа и ручки смесителей.
Однорычажный смеситель для душевой кабины
Виды смесителей по способу установки
По способу монтажа все смесители для душевого бокса или кабины можно разделить на две группы:
- настенные;
- встраиваемые.
Принцип установки настенных смесителей для душа тот же, что и аналогичных приборов для ванны или раковины. Отличаются они только отсутствием крана для выхода воды. Монтаж многих из них не очень сложен, бывает достаточно посмотреть видео, чтобы поставить их.
Встраиваемые смесители выглядят внешне более привлекательно. Ими оборудуют, в основном, дорогие модели душевых кабин. Все рабочие элементы скрыты от глаз, располагаясь в стене за панелью кабины, снаружи находится только непосредственно сама зона системы управления.
Характеристики
Смеситель для душевой кабины отличается не только формой и размерами лейки, но и количеством видов струй воды, которые могут использоваться в каждом отдельном варианте. Самые простые модели позволяют использовать два вида, а более дорогие экземпляры предполагают наличие большего числа. В современных моделях имеется довольно полезная функция экономии воды, а в некоторых даже есть система очистки.
Смеситель для душа оснащается лейкой, которую можно фиксировать на штанге или ручке. Шланг производится из пластмассы, которая дополнена гибкой металлической оплеткой в цвет лейки и смесителя. Подключение шланга к выводящей трубе осуществляется посредством специального углового соединителя, закрепленного в стене. Иногда шланг помещается под ванну, для этого бортик оснащен специальным отверстием.
Ремонт картриджа смесителя
К сожалению, не все повреждения поддаются ремонту, перед тем как принимать решение, сделайте ревизию состояния. Если обнаружились трещины в пластиковом корпусе, сорвана резьба, видны значительные механические повреждения, то лучше не терять напрасно время и купить новый картридж. Во всех остальных случаях есть возможность его отремонтировать собственными руками.
Чаще всего выходит из строя ручка регулировки, во время ее движения температура воды не изменяется. Причина – поломались защелки пластиковой пластинки привода. Как устранить неисправность? Подготовьте рабочее место. Для работы вам понадобятся отвертки, спирт или бензин и моментальный клей. Помните, что с моментальным клеем лучше работать на открытом воздухе, если нет такой возможности, то обеспечьте в помещении хорошую вентиляцию. Пары клея очень токсичны.
Шаг 1. Достаньте картридж из смесителя, очистите и просушите корпус.
С нижней стороны есть две защелки, удерживающие внутренности в корпусе
Тонкой отверткой по очереди утопите их в отверстия и осторожно выньте внутренности
Шаг 2. Снимите дно, немного поднимите рычагом внутренности и достаньте керамический картридж. Он состоит из трех частей: нижней неподвижной, средней подвижной и верхней пластиковой пластины привода. Именно на этой пластине отламываются усики фиксации, рычаг двигает пластину, но она не перемещает среднюю часть картриджа. Усики отремонтировать невозможно, но пластинку можно приклеить.
Шаг 3. Очень тщательно очистите поверхности от смазки, пользуйтесь бензином или медицинским спиртом. Не обыкновенной водкой, а именно спиртом. Просушите поверхности. Еще раз напоминаем, что перед разборкой нужно отмечать фломастером месторасположение каждой детали.
Шаг 4. По меткам выставьте пластину на среднюю подвижную часть картриджа, проверьте положение, при необходимости немного поправьте ее.
Сильно на несколько секунд прижмите склеиваемые детали. Прижимать можно двумя отвертками по бокам или пальцами. Только не допускайте попадания клея на руки, оторвать склеенные пальцы очень болезненно. Подождите, пока клей полностью затвердеет. Сколько потребуется времени указывается на упаковке. Проверьте качество соединения, прилагайте довольно большие усилия. Лучше обнаружить брак сразу, чем потом еще раз разбирать и ремонтировать устройство.
Шаг 5. Собирайте элемент в обратном порядке.
Следите за правильностью установки всех частей по ранее сделанным меткам. Проверьте функциональность картриджа, посмотрите на выходные отверстия и одновременно передвигайте рычаг управления. Отверстия должны открываться/закрываться, рычаг не должен иметь свободного хода. Все нормально – устанавливайте картридж в корпус смесителя.
Замена картриджа душевого смесителя
Ремонт смесителя обычно подразумевает под собой просто замену картриджа. Увы, редкий картридж после эксплуатации душевой кабины в течение нескольких лет может выдержать «качество» нашей водопроводной воды с ее ржавчиной, известью, песочком, всяческими другими элементами таблицы Менделеева.
Первым делом нужно отсекающими вентилями перекрыть воду на душевую кабину. Затем приступают к демонтажу смесителя. Снимают ручку включения и смешивания воды (она может быть в виде рычага либо же иметь форму шара). Для этого под ручкой удаляют пластмассовую кнопку-заглушку и раскручивают прижимной винтик. Декоративные накладки тоже удаляют. Так, внизу смесителя снимают, потянув к себе, круглую пластину, а вверху — откручивают гайку, которая удерживает декоративную панель.
После подготовительных работ с помощью фонарика осматривают внутренность узла, чтобы убедиться в факте поломки картриджа
На задней стенке душевой кабины осторожно откручивают гайку, снимают узел смесителя и уплотнительную резину, которая герметизирует стойку с обеих сторон. Далее чистят поверхность, наносят новый слой специального герметика для сантехники и плотно ставят в пазы новый картридж
Закрутив обойму и установив смазанную герметиком уплотнительную резину, фиксируют конструкцию наружной шайбой и гайкой на задней стороне душевой кабины.
После окончания сборки смеситель снова будет прилежно работать, даря всем домочадцам минуты удовольствия от приятных водных процедур.
Устройство смесителя душевой кабины
Устройство однорычажного смесителя.
Составляющие смесителя:
- Корпус, выполненный из латуни с декоративным гальваническим покрытием. Душевые кабины большинства фирм-изготовителей, включая и их гидромассажные модификации, состоят из соединенных между собой трубкой корпусов смесителя и распределителя воды.
- Картридж смесителя воды. Стандартные пластиковые картриджи размером 35-40 мм продаются в магазинах сантехнических товаров.
- Обойма этого картриджа, выполняющая роль держателя. Ее внутренняя резьба предназначена для накручивания на корпус, внутренняя перегородка — для фиксации картриджа на поверхности корпуса, наружная резьба — для закрепления крана на консоли душевой кабины.
- Картридж распределителя, так называемый дивертор, удерживаемый гайкой в гнезде распределителя воды.
- Маховики смесителя и распределителя воды.
Единственная неприятность в устранении поломки крана душевой кабины — это невозможность поменять детали, собранные в неразборный картридж. Но именно по этой причине сам ремонт получается очень простым в исполнении, ведь зачастую требуется всего лишь замена картриджа.
Разновидности устройств по конструктивным и функциональным особенностям
По способам регулировки и нагрева воды смесители можно разделить на три типа:
Смеситель для душа без излива
- механические – наиболее простой вариант, для работы которых требуется и холодная, и горячая вода, ведь ее нагревание в самом устройстве не происходит;
- электрические – горячая вода не требуется, ее нагревание производится в самом приборе;
- термостатические – с электронной системой управления, температуру воды можно задать заранее, а регулирует ее термостат – специальный узел прибора.
Совет. В нагревательных трубках электрических систем образуется накипь, которую нужно периодически удалять. Поэтому, не следует забывать о регулярном обслуживании таких устройств.
Основное предназначение смесителей для душа состоит в том, чтобы смешать воду до нужной температуры и направить ее на выбранный режим. А как функционируют эти приборы?
Термостатический смеситель для душа
- Вода поступает в первый блок, смешиваясь там до нужной температуры.
- Затем, уже нагретая, она поступает во второй блок, откуда направляется на режим, который был выбран.
- Этот узел состоит из одного ввода и нескольких выводов, количество которых равно числу положений смесителя.
- Регулировка производится непосредственно из кабины при помощи рукояток, которые могут быть различных конфигураций.
- Вся остальная рабочая система скрыта за панелью душевой кабины. Для более эстетичного внешнего вида используют декоративные накладки самого различного вида.
Встраиваемый смеситель для душа
Как понять, что необходим ремонт
Чаще всего в гидробоксах возникают следующие неисправности:
- протечки на стыках деталей смесителя;
- нарушение порядка подачи воды (лед вместо горячего и наоборот);
- поломка ручки управления, из-за которой невозможно открыть или закрыть воду.
Все эти сбои могут происходить как на уже эксплуатируемых кабинах, так и на новых устройствах. Причины обычно – ошибки в установке прибора, повышение жесткости воды или нарушение правил эксплуатации. Но вполне возможно, что проблема возникла из-за нормального производственного брака. К сожалению, это не редкость. В любом случае появление таких симптомов однозначно указывает на необходимость ремонта рычажного клапана.
Процесс выполнения замены картриджа
Для этого необходимо заранее подготовить необходимые инструменты: понадобится набор отвёрток, а также газовый ключ (в качестве его замены можно использовать разводной).
По большому счёту, ремонт подобных смесителей невозможен. Даже профессионалы попросту выполняют замену сломанной детали на новую. Другими словами, ремонт смесителя душевой кабины по силам каждому, у кого есть набор инструментов и запасная деталь.
Устанавливать смеситель и собирать душевую кабину следует в обратном порядке.
Цены на смесители на сайте www.mirsant.com.ua отражают реальные среднерыночные цены. Широкий ассортимент позволит подобрать идеальный вариант, как по стилю, так и по функционалу.
На видео будет продемонстрирован процесс осуществления ремонта смесителя из душевой кабины:
Душевая кабина со всей своей начинкой обычно кажется чрезвычайно сложным агрегатом. Поэтому при любой ее поломке первое, что приходит в голову – это вызов мастера для ремонта. На деле же все вовсе не так страшно. К примеру, произвести ремонт смесителя душевой кабины своими руками может любой домохозяин, когда-либо сталкивавшийся с сантехникой в принципе. Расскажем, как это сделать.
Внешние смесители
Внешние краны бывают двухвентильными (по старой советской схеме) или однорычаговыми. Имеются в народе свои названия, но это не меняет сути дела. Все боксы с поддоном и неполным уголком имеют внешний смеситель по определению.
Починка однорычагового крана
В этом случае ремонт упрощается до простейшего набора процедур:
- Поломка: течёт шланг. Причина: нарушение герметизации между кольцами металлического рукава. Необходимое действие: купить новый, выполнить установку. Инструмент: сантехнический газовый ключ, мягкая прокладка под гайку (чтобы не поцарапать).
- Поломка: подтекает гусак смесителя. Причина: нарушение целостности резиновой прокладки. Необходимое действие: установка новой прокладки, можно использовать не только резину, но и фум-ленту, а также лен с изолирующей пастой. Инструмент: тот же.
Поломка: ослабление струи из-под крана. Причина: засорение аэратора-сетки на стыке кусака и корпуса однорычажного смесителя. Необходимое действие: откручивается гусак, прочищается сетка аэратора, выполняется установка. Инструмент: тот же.
- Поломка: заедает или не доходит до предельных положений рычаг, напор воды плохо регулируется, невозможно настроить температуру, протечки из-под рычага, кран не перекрывается до конца. Причина: выход из строя . Необходимое действие: выкрутить винт, удерживающий рычаг (находится под заглушкой), снять регулятор, вывинтить гайку, извлечь картридж, убедиться, что проходная арматура ничем не забита, проделать сборку в обратной последовательности с установкой нового (купленного) картриджа. Инструмент: отвёртка, газовый сантехнический ключ.
- Поломка: течёт гайка крана у основания шланга. Причина: нарушение герметичности прокладки. Необходимое действие: отворачивается гайка, производится установка новой прокладки, допускается использовать фум-ленту или льняную паклю с уплотнительной пастой. Инструмент: сантехнический ключ.
Как выбрать картридж
Важную роль играет выбор картриджа. Множество мошенников копируют известные зарубежные бренды. Рекомендуется под установку брать продукцию в проверенном магазине. Не так давно ругали китайскую продукцию, но сегодня авторы ни в чем не могут упрекнуть страну Мао Цзэдуна. Китайская продукция становится все более качественной. В особенности, это касается электроники. Разнообразие моделей картриджей сводится всего лишь к двум конструкциям:
- шариковые;
- керамические.
Как разобрать и собрать картридж
Первый тип сам по себе является ремонтопригодным. Поэтому есть смысл его разобрать и починить при недостатке денежных средств. Керамический картридж, не боится жёсткой воды и более долговечен.
Картридж смесителя для душа
Рассмотрим процесс разборки именно на его примере:
- Нужно найти на корпусе два небольших окошка, в которые продеты зубцы съёмной части.
- Сверху перемычка до окна поддевается, и зубец выскакивает. То же самое нужно сделать с другой стороны.
- Съёмная часть выходит, внутри корпуса находятся:
- Подвижный рычаг.
- Система из двух керамических пластин.
- Распределяющая арматура.
Для защиты от неправильной сборки в конструкции имеется обилие шиповых ключей. Иногда ломается деталь, но в большинстве случаев кран просто начинает заедать. Это значит, что его нужно смазать. Потребуется найти подходящий материал. Это может быть силиконовая (синтетическая смазка). Она наносится между пластинами и на все подвижные детали. Силиконовая смазка не боится воды и обладает хорошими гигиеническими показателями. Подвижные части за исключением пластин можно обработать Литолом 24, который не боится воды и эксплуатируется при температурах от минус 40 до плюс 120 градусов Цельсия. Ту и другую не сложно найти в магазинах.
Сами по себе конструкции картриджей являются очень долговечными, но сантехники ленятся ремонтировать. Иногда внутри стоит сетка. Это глушитель шума, такие краны никогда не дудят.
Подключение
Заменяемый смеситель для душевой кабины подключается довольно просто. Сначала требуется отодвинуть душевой комплект от стены для получения свободного доступа. На передней панели следует открутить накладки, а если смеситель крепится болтами или саморезами, нужно открутить и их. Со стороны задней панели требуется отключить подвод воды, а также шланги в переключателе режимов, установить новый смеситель для душевой кабины, а потом произвести все перечисленные действия в обратном порядке.
Как видите, не должно быть никаких проблем с самостоятельной заменой смесителя, однако при возникновении сложностей или сомнений в том, что вы справитесь, стоит обратиться к профессионалам.
Устройство смесителя душевой кабины
Смесителем называют сантехнический механизм, который помогает отрегулировать скорость течения воды и ее температуру.
В зависимости от способа крепления, изделия, предназначенные для использования в душевых кабинах, делятся на 2 группы:
- Настенные. Монтируются так же, как смесители для ванны или раковины. Внешне они выглядят примерно одинаково, только в приборах для кабинок отсутствует излив. Установить настенный смеситель несложно, но он занимает некоторую часть свободного пространства внутри кабинки.
- Встраиваемые. Устанавливаются в стенной нише, которую закрывают декоративной панелью, снаружи остаются только элементы для управления устройством. Монтаж таких изделий немного сложнее, но в кабине остается больше свободного места.
Смеситель состоит из таких частей:
- Корпус из латуни с гальваническим покрытием. В большинстве душевых кабин установлены смесители и распределители воды, соединенные специальной трубкой.
- Картридж, отвечающий за изменение температуры жидкости.
- Обойма картриджа, которая одновременно является держателем. Внутренняя резьба используется для накручивания элемента на корпус (благодаря внутренней перегородке он крепится на поверхности), наружная помогает фиксировать кран на консоли кабинки.
- Распределитель, или дивертор, который удерживается в распределительном гнезде гайкой.
- Маховики из металлических сплавов, отвечающие за распределение и смешивание воды.
Картридж — главный элемент рычажного крана
Главный элемент смесителя — это картридж. Он регулирует интенсивность и температуру потока воды. Принцип действия его одинаков независимо от типа и модели смесителя.
Используется картридж и в однорычажных, и в двурычажных кранах. Более удобным из них считается однорычажный — он обеспечивает большую экономичность при использовании воды. Регулировать ее напор и температуру намного проще, чем в случае с прибором, оснащенным двумя регуляторами: достаточно задать положение рычага.
Картридж устроен следующим образом: внутри есть два диска, один из них подвижен, другой — нет. Корпус снабжен несколькими отверстиями, через которые в рычажной кран поступает горячая и холодная вода. За счет перемены положения дисков происходит совмещение отверстий, что и обеспечивает настройку температуры и напора жидкости.
Это интересно: Высота смесителя над ванной — стандарт установки крана от пола, на какой высоте устанавливать – нормы, как установить
