Как заменить ТЭН на стиральной машине

Как проверить исправность ТЭНа стиральной машины

Профилактику внутренних поверхностей стиральной машины, в том числе и емкостей для забора моющих средств и порошка, желательно делать регулярно, хотя бы раз в 3 месяца, если вы стираете часто. Для этого используются специальные химикаты, типа антинакипина, например ЭОНА.

Они могут быть как жидкими, так и в виде порошка, которые необходимо засыпать непосредственно в полость стирального барабана. Но эта процедура все-равно не гарантирует качественную очистку ТЭНа от накипи.

Поэтому, если вы уже много лет пользуетесь стиральной машинкой, будет не лишним извлечь нагревательный элемент для его осмотра и более тщательной очистки.

Эта процедура потребуется и в случае явной поломки данной важной части стиральной машинки. Причем, в некоторых случаях, если используется упрощенный блок автоматики, при неисправном нагревателе машинка будет стирать, как и прежде, не подавая виду на поломку

В современных «умных» моделях должна сработать защита. Определить такую поломку довольно легко по простым признакам:

  • появился неприятный запах белья после стирки;
  • белье не отстирывается;
  • стекло люка загрузки белья остается холодным.

Причины, снижающие рабочий ресурс и приводящие к поломке ТЭНов

Не секрет, что качество водопроводной воды, особенно в домах с устаревшими системами водоснабжения оставляет желать лучшего. Большое количество минеральных примесей и оксида железа содержащееся в воде поступающей в стиральную машину приводит к различного рода отложениям и накипи на нагревательном элементе. В результате теплоотдача нарушается, токопроводящая нить перегревается и перегорает. Во многих случаях, проблема решается установкой в системе водоснабжения специальных фильтров.

Более подробней про отсутствие нагрева воды читайте в статье: Стиральная машина не греет воду, причины и способы устранения поломки

Отечественная электрическая сеть может работать нестабильно, из-за чего могут возникать критические перепады напряжения. В таких случаях нагревательный элемент может выйти из строя, а так же и другие электрические части стиральной машины. Хорошие хозяева, беспокоясь о состоянии своей бытовой техники устанавливают стационарный стабилизатор напряжения на всю квартиру, оберегая ее от перепадов напряжения. Можно также установить переносной стабилизатор напряжения специально для стиральной машины.

Стиральные машины предназначены для долговременной работы, поэтому правильный уход позволит существенно продлить ее жизнь. Использование специальных средств типа «Калгон» или «Антинакипин» препятствующих образованию накипи не только увеличат срок службы нагревательного элемента, но и снизят энергопотребление.

Замена тэна в стиральной машине

Замена нагревательного элемента в стиральной машине не является сложной процедурой и ее можно произвести в домашних условиях. Для этого необходимо:

  1. приобрести новый ТЭН, который по устройству и характеристикам должен быть точным аналогом вышедшего из строя;
  2. отключить стиральный агрегат от электропитания;
  3. открутить сливной фильтр и удалить остатки воды из бака;
  4. снять внешнюю обшивку стиральной машины и обеспечить доступ к нагревательному элементу;
  5. отсоединить провода и извлечь из корпуса термодатчик (если термодатчик монтируется в корпусе ТЭНа);
  6. открутить центральную гайку корпуса нагревательного элемента (для большинства стиральных агрегатов);
  7. путем нажатия на шпильку утопить ее внутрь бака;
  8. поддев корпус отверткой, потянуть его на себя и извлечь нагревательный элемент из бака.

Прежде чем устанавливать новый ТЭН на место, его посадочное место следует тщательно очистить. Зачастую в нише нагревательного элемента собираются шерстяные ворсинки, шерсть животных, грязь и остатки моющих средств. Удалить их можно при помощи небольшой деревянной палочки или отвертки. Сборку необходимо производить в последовательности, обратной демонтажу не прилагая излишних усилий.

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к отметке «0», то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

С помощью мультиметра можно определить разрыв спирали

На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм

Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку

Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

Так определяют пробой корпуса

Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.

Проверка мощности тэна

Как определить, где расположен нагреватель

Для проведения работ вам потребуется минимальный набор инструментов:

  • набор отверток;
  • ключ с накидной головкой;
  • мультиметр либо тестер, с помощью которых выполняется проверка ТЭНа;
  • аналог запчасти в оригинальном исполнении.

Не следует покупать нагревательный элемент, изготовленный в Китае. Стоит он недорого, но и продолжительностью эксплуатационного периода не отличатся. Проще потратить больше денег и приобрести оригинальный товар, который вполне можно установить своими руками, сэкономив на услугах мастера.

Чтобы в стиральном устройстве Индезит установить новый нагревательный элемент, необходимо приобрести подходящий аналог. Необходимо отметить, что для машин компании Индезит различных модификаций (wisl 82, wisl 83 или wisl 85) Тэны могут отличаться формами (W либо U), вариантами крепления электропроводки, наличием температурных датчиков.

В стиральных машинах фирм Samsung, Bosch и LG нагреватель обычно расположен спереди Чтобы определить расположение детали, нужно посмотреть на размер задней панели машинки. Если сзади находится большая съемная поверхность, значит, нагревательный элемент, скорее всего, расположен там. Если на задней панели можно открутить только небольшую крышку, то выход к ТЭНу следует искать через переднюю панель.

Замена ТЭНа в стиральной машине

Мы обговорили, зачем в стиральной машине нужен ТЭН, и почему от него пока нельзя избавиться. У нас получается внутри прибора обычный кипятильник, который доводит температуру до заданной. Справедливости ради скажем, что не всегда имеется обычная спираль, которую часто показывают в рекламе Калгон. Встречаются и стиральные машины, оборудованные проточными водонагревателями. Это позволяет завершить цикл гораздо быстрее, но сопровождается некоторыми техническими трудностями реализации самой идеи.

Справедливости ради скажем, что в стиральных машинах в отличие от посудомоечных чаще всего стоят именно ТЭНы. То есть трубчатые электрические нагреватели, которые никакого отношения не имеют к индукции, а выполнены в виде традиционных спиралей различной формы. Однако есть и один нюанс:

ТЭН стиральной машины для воды обычно стоит на дне бака, где-нибудь под барабаном (может быть, чуть сбоку). В то же время ТЭН для воздуха обычно находится в верхней части корпуса в районе воздуховода. Замены может потребовать любой из них. Типичная цена ТЭНа стиральной машины для воды составляет порядка 1000 рублей. Разумеется, стоимость вопроса во многом зависит от марки прибора. Стоит упомянуть еще, что в стареньких стиральных машинах встречался индукционный водонагреватель, который работал как трансформатор, вторичной обмоткой которого был виток из алюминия, обмотанный (на изолятор) вокруг стальной трубки. Токи Фуко быстро нагревали железо, а от нее и воду.

И вот первые указания! Прежде всего необходимо посмотреть, какой именно тип ТЭНа у стиральной машины. Проще всего это сделать, разобрав корпус. В этом случае ТЭН демонтируется из бака, на нем наверняка имеются надписи, которые скажут, что это за модель. Вторым делом осматриваем, не имеется ли на нагревательном элементе защиты. Это обычно какие-нибудь трубчатые конструкции, не относящиеся к спирали и укрепленные стальными хомутами. Имеется по крайней мере три вида защиты ТЭНа:

  1. Биметаллическая. Такая вызывает срабатывание микровыключателя, который расположен снаружи ТЭНа и виден глазом. Причины неисправности обычно следующие, это отложения накипи или включение с пустым баком. В любом случае нагар удаляется, а микровыключатель возвращается в исходное состояние. Есть некоторый шанс, что ТЭН стиральной машины снова работоспособен.
  2. Защита на припое высвобождает вследствие расплавления керамический шток на пружине, который размыкает реле внутри корпуса ТЭНа. Устройство придется разобрать, а шток укоротить. В будущем защита от перегрева уже не гарантирована.
  3. В простейшем случае внутрь трубки, примотанной к ТЭНу стиральной машины, находится обычный термопредохранитель. Его нужно заменить.

Ремонт производится достаточно просто. Не забудьте запастись водостойким герметиком, таким, который не боится нагрева и не вызовет аллергических реакций. Мы уже поднимали эту тему, но всего в голове не удержишь. Допускается использовать для стиральной машины Поксипол, который НЕ предназначен для пищевых емкостей. За время стирки большое количество вредных веществ не выделится. Другое дело, если имеется турбосушка. Здесь доза формальдегида в воздухе гарантирована, а Поксипол лучше не применять.

Обратите внимание, мы так и не рассказали как самостоятельно поменять ТЕН. В природе нет такого понятия

Не пытайтесь также купить ТЕН для стиральной машины в онлайн магазине. Удачи!

Если вдруг приключилась такая неприятность, что ваша стиральная машинка перестала греть воду, то вероятнее всего из строя вышел тэн.

Как самостоятельно заменить тэн стиральной машины, вы узнаете из этой статьи.

Коррозия водонагревательного элемента

Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.

Без него, внутри титана образуется гальваническая пара:

бак – ТЭН

А с магниевым анодом:

ТЭН – анод

Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода. Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.

Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.

Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода.

В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.

Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода.

Современные модели имеют специальные датчики контролирующие состояние анода.

При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.

Однако многие, почему-то упускают из вида этот момент. Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.

Нельзя однозначно сказать, что у некоторых моделей, например Electrolux, Ariston или Gorenje срок службы больше, чем у Thermex или Indesit. Тут все зависит от множества факторов:

количество потребленной воды

средняя температура нагрева этой воды, ее химический состав

как воткнута вилка в розетку (куда приходит фаза, а куда ноль)

есть ли заземление или нет

Особенности

ТЭН для стиральной машины Samsung выполнен в виде изогнутой трубки и установлен внутри бака. Трубка является корпусом, в которой имеется спираль, проводящая ток. Основание корпуса содержит термистор, который измеряет температуру. Проводка подключается к специальным клеммам на нагревательном элементе.

Фактически ТЭН – это электрический нагреватель, который позволяет превратить холодную воду из крана в горячую для стирки. Трубка может быть выполнена в виде буквы W или V. Проводник, который находится внутри, отличается высоким сопротивлением, что позволяет нагревать воду до повышенных температур.

Нагревательный элемент покрыт специальным изолятором-диэлектриком, который корректно проводит тепло на стальной внешний корпус. Концы рабочей спирали припаяны к контактам, на которые подается напряжение. Термоузел, располагающийся рядом со спиралью, измеряет температуру воды в баке стирального агрегата. Активация режимов происходит благодаря управляющему блоку, при этом на ТЭН поступает команда.

Происходит интенсивное нагревание элемента, а образовавшееся тепло прогревает воду в барабане стиральной машины до заданной температуры. Когда необходимые показатели достигнуты, они фиксируются датчиком и передаются в блок управления. После чего прибор отключается автоматически, и вода перестает нагреваться. ТЭНы могут быть прямой или выгнутой формы. Последние отличаются тем, что рядом с внешней скобкой имеется изгиб в 30 градусов.

Следует уточнить, что ТЭНы отличаются рабочей мощностью. В некоторых моделях она может составлять 2,2 кВт. Данный показатель напрямую влияет на скорость нагрева воды в баке стирального устройства до заданной температуры.

Что касается нормального сопротивления детали, то оно составляет 20-40 Ом. Короткие перепады напряжения в сети почти не влияют на нагреватель. Это обусловлено высоким сопротивлением и наличие инерционности.

Где находится ТЭН в стиральной машине «Индезит»?

Элемент расположен за задней панелью стиралки. Поэтому достать его можно быстро. Основными причинами поломки ТЕНа становятся заводской брак и жесткая вода. В первом случае неполадка проявляется быстро, и вы можете обратиться в сервисный центр за бесплатным ремонтом. А вот воздействие жесткой воды оказывается медленным и губительным.

В течение эксплуатации вы можете заметить, что нагрев в СМА проходит все медленнее, зато электричества затрачивается гораздо больше.

Если вода содержит высокую долю солей калия и магния, при нагреве они оседают на детали. Чем толще слой накипи, тем хуже теплопроводность. Отсюда и медленный нагрев, и перегорание спирали со временем. Поэтому при наличии таких признаков не стоит затягивать с ремонтом:

  • Стекло люка холодное через 20 минут от начала цикла.
  • Белье плохо выстирывается.
  • Порошок плохо растворяется, оставляет разводы на одежде.
  • Увеличилось время нагрева.

При обрыве цепи или пробое на корпус на дисплее машинки может показаться код ошибки. Так вы быстро сможете вычислить и устранить неполадку.

Как вытащить и поменять ТЭН на стиральной машине Indesit?

Замена нагревательного элемента (ТЭНа) предусматривает разборку задней части техники. Поэтому:

  1. Отключите машину от сети.
  2. Перекройте впускной вентиль.

Теперь нужно отключить коммуникации, чтобы была возможность подойти к задней стенке. Начните со слива воды из бака:

  • Вскройте маленькую панель под загрузочным люком.
  • Выкрутите пробку фильтра против часовой стрелки.

Подставьте емкость и слейте остатки отработанной жидкости.

Отключите от корпуса СМ заливной шланг. Сливной шланг отсоедините от канализации или сифона. Если он достаточно длинный и не будет мешать при демонтаже, тогда можно аккуратно развернуть корпус не открепляя шланг.

Перед тем, как снять и поменять нагревательный элемент (ТЭН), выкрутите винты по периметру задней крышки. Отставьте ее в сторону.

Обычно задняя стенка машинки «Индезит» представляет собой небольшой сервисный люк. Его крепления могут быть различны. Поэтому заранее подготовьте фигурную отвертку или «звездочку».

Под баком видны выводы нагревателя. Как вынуть и подключить новый ТЭН? Рекомендуем сразу сфотографировать правильное расположение проводки. Чтобы при сборке подключить фишки на свои места

Это важно, ведь неправильное подключение приведет к перегоранию детали

Далее действуйте так:

  • Отключите все фишки от разъемов.
  • Отогните язычок и отстегните проводку от термодатчика. Достаньте его из корпуса элемента.
  • Деталь крепится в баке прижимным способом. Чтобы ослабить крепление, скрутите центральную гайку (не до конца). Используйте головку на 8 или 10.
  • Продавите болт внутрь.
  • Подденьте плоской отверткой прокладку ТЕНа, достаньте из бака.

Как поставить новый ТЭН

Если термистор исправен, тогда переставьте его со старого элемента на новый. Подготовьте посадочное отверстие. За время эксплуатации внутри скопилось много грязи, мусора, накипи. Если рукой не получается очистить пространство, возьмите ложку. Удалить мусор нужно не только из гнезда, но и со дна бака. Куда только сможете достать.

Важный момент! Установка ТЭНа имеет особенность. Внутри бака он крепится скобой

Во время монтажа важно, чтобы деталь попала в скобу

Для этого можно подсветить фонариком. Если вы промахнетесь и запустите стирку, при вращении барабана нагреватель повредится. Придется повторять ремонт.

  • Просуньте элемент в отверстие до упора.
  • Следите, чтобы уплотнитель полностью утопился в гнезде.

Закрутите гайку до конца.

Перед подключением проводки залейте вручную воду в бак выше нагревателя. Проверьте, чтобы уплотнитель не давал течь.

Теперь можно установить на место фишки. В этом вам помогут сделанные заранее фотографии. Ремонт окончен. Осталось поставить на место крышку и подключить коммуникации. Смотрите видео подобных работ:

Вы узнали, как достать и установить ТЭН в СМА Indesit. Чтобы избежать поломок, рекомендуем подключить очистной фильтр для воды. Заменяя его кассету раз в месяц, вы избежите скопления накипи на деталях машинки-автомата. Также можно проводить профилактические чистки техники в домашних условиях. Для этого пригодится лимонная кислота или сода . Прогоняйте машину в холостом цикле с этими средствами, и посторонний налет нагревателю не грозит.

Меры профилактики

Для правильной эксплуатации стиральной машины необходимо изучить инструкцию к ней и следовать приведённым в ней указаниям. Это позволит дольше прослужить аппарату без поломок. Следует использовать моющие компоненты которые предусмотрены для стиральных машин-автоматов.

Необходимо внимательно выбирать стиральные средства. Если применять вещества для стирки низкого качества, то это может привести к серьёзным неисправностям устройства.

Для предупреждения выхода ТЭНа из строя следует снижать жёсткость используемой для стирки воды. Например применением специальных составов типа Колгон или похожих. Такая профилактика должна использоваться при каждой стирке. Кроме этого следует придерживаться следующих рекомендаций:

  • перед стиркой внимательно осмотреть карманы белья, острые предметы могут повредить машину;
  • обувь или если на вещах есть пряжки, крупные пуговицы, замки из металла, следует стирать в специальном мешке для стирки;
  • при стирке нужно следить за количеством вещей и их равномерным распределением. Нарушение этого правила может стать причиной поломки машины;
  • не рекомендуется часто проводить стирку на режимах с температурой больше 90 градусов;
  • при стирке не оставляйте надолго машину без присмотра. В этом случае в экстренной ситуации можно принять меры и предотвратить протечку воды, либо поломку машинки;
  • после окончания стирки почистить приёмный контейнер для порошка и оставить открытым приёмный люк, для проветривания бака стиральной машины;
  • после каждой стирки чистить фильтр;
  • манжету загрузочного люка надо протирать после каждой стирки, иначе образуется плесень и неприятные запахи.


Очистка манжеты стиральной машины

Важно: Если вы проводите стирку, то выключать машину обесточивая её не рекомендуется, в этом случае есть вероятность поломки управляющего устройства. Скриншот из руководства пользователя


Скриншот из руководства пользователя

Желательно два раза в год проводить химическую чистку. Для этого в отделение для стирального порошка добавляется средство для чистки (например от накипи или лимонная кислота). Чистка стиральной машины рассмотрена в статье: «Как почистить стиральную машину: лучшие способы и средства для чистки».


Чистка стиралки лимонной кислотой

И далее машина запускается в режиме стирки при высокой температуре. В итоге получаем очистку внутренних частей машины, в том числе и нагревателя.

Ремонт. Замена ТЭН

Нагреватели для стиральных машин Samsung бывают мощностью 1,85 и 1,9 кВт.

Алгоритм действий при замене ТЭНа:

от ТЭНа и температурного датчика отключить клеммы с  проводами;

Вид на подключение ТЭНа

ключом ослабить гайку по центру и нажать на неё;

Гайка крепления нагревателя

отвёрткой аккуратно поддеть нагревательный элемент и осторожно вынуть из бака (процесс непростой);
важно очистить место в которое вставляется ТЭН. Через отверстие убрать из бака накипь и мусор
Делать это следует очень аккуратно, не применяя острых предметов, чтобы не повредить корпус;. Новый и снятый с машины ТЭНы

Новый и снятый с машины ТЭНы

  • мультиметром проверить новый ТЭН;
  • прокладку ТЭНа для герметичности можно смазать моторным маслом;
  • вставить новый нагреватель, закрутить гайку;

Установка нового нагревателя

 подключить обратно все провода;

Все разъёмы и провода соединены

  • закрыть заднюю крышку;
  • подсоединить шланги подачи воды и слива воды;
  • подключить машину к розетке.

Когда устанавливается новый ТЭН необходимо соблюдать осторожность, не применяя больших усилий и острых предметов. Если будет повреждён корпус бака, то это повлечёт большие расходы.. После того, как нагревательный элемент установлен на место, следует провести проверку работы стиральной машины

Включить машину в режим стирки с температурой до 50 градусов и запустить её.

После того, как нагревательный элемент установлен на место, следует провести проверку работы стиральной машины. Включить машину в режим стирки с температурой до 50 градусов и запустить её.

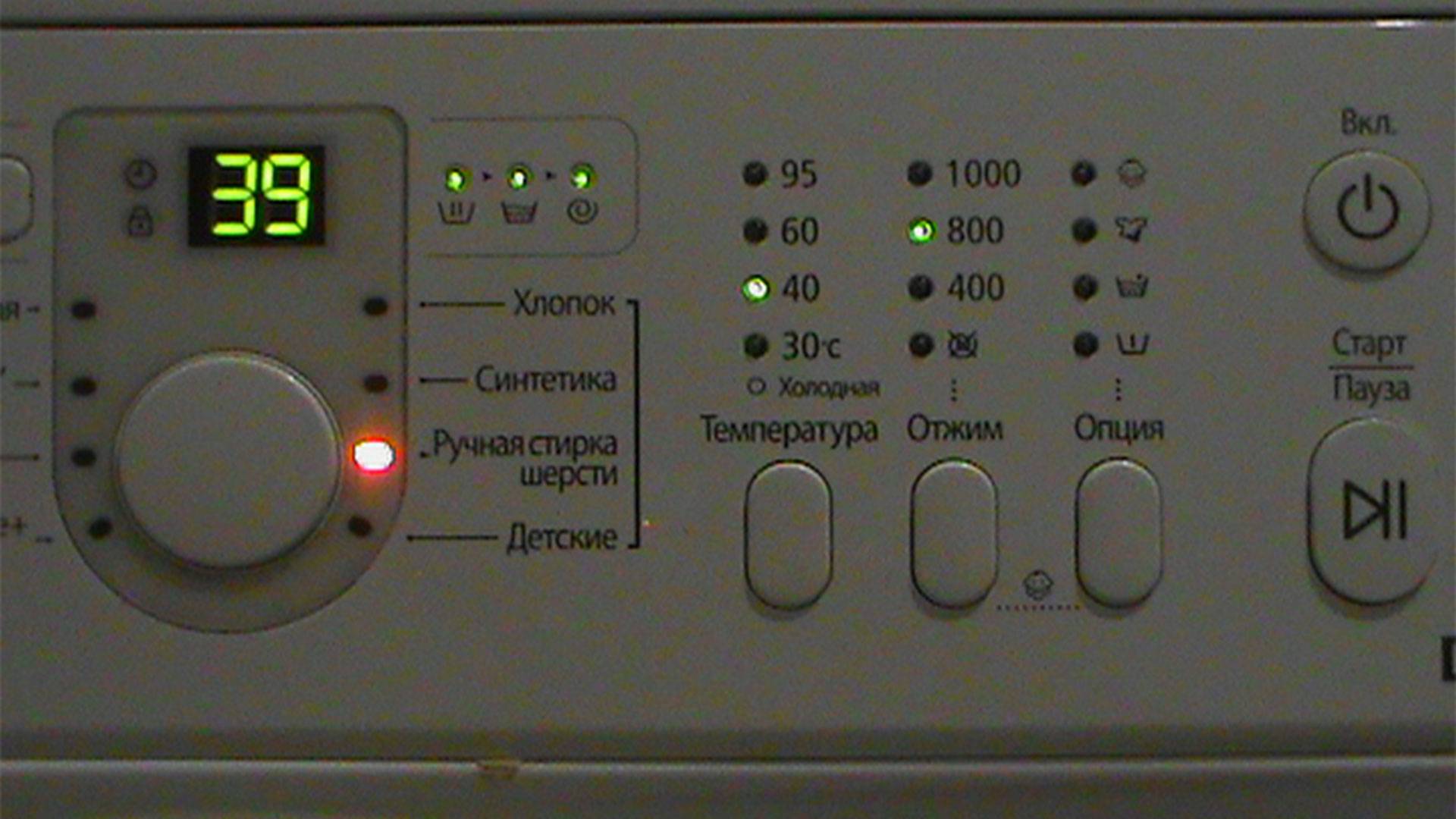

Пульт управления при проверке стиралки

Если тест пройден удачно – неисправность устранена, машина в рабочем состоянии.

Замена ТЭН стиральной машины Самсунг часть 1

Замена ТЭН стиральной машины Самсунг часть 2

Где находится ТЭН в стиральной машине

Чтобы заменить деталь на новую, вначале нужно избавиться от старой. Сложность в том, что в машинах разных производителей место расположения нагревателя может существенно отличаться. Поэтому, прежде чем приступить к замене, нужно определиться, где находится элемент.

Осмотрите машину: если задняя панель внушительного размера, то, скорее всего, ТЭН находится сзади. Проводить разборку следует именно с этой стороны.

Этот вариант самый простой и требует минимальных усилий. Задняя стенка крепится всего несколькими шурупами, поэтому, даже если вы ошибетесь и не найдете сзади искомую деталь, вы сможете быстро поставить панель на место.

Если же задний люк скромных размеров, с большой вероятностью разбирать стиралку придется спереди. Этот вариант более трудоемкий, требует больше времени и инструментов, но и здесь вы сможете справиться своими руками, если будете следовать инструкциям.

Расположение нагревателя в стиральных машинах разных брендов:

В СМА Аристон, Индезит, Zanussi, чтобы снять и установить ТЭН, нужно снять заднюю панель.

В Бош или Сименс хвостовик нагревателя находится спереди, поэтому требуется разборка фронтальной части.

В некоторых моделях Электролюкс и Ардо корпус может состоять из двух монолитных частей, но все равно в этом случае откручивается задняя часть корпуса.
