Терморегулятор для теплого пола: принцип работы + разбор видов + советы по установке

Как работает система

Схема работы терморегулятора для теплого пола

Регулятор теплого пола может иметь встроенный термодатчик, или иметь выход для подключения внешнего термодатчика – это предпочтительнее. Задача устройства – считать информацию с датчика и отключить/включить подачу электроэнергии на теплые полы.

В зависимости от точности регулятора, мощности системы и температуры окружающей среды, сегменты работы и бездействия теплого пола могут очень сильно различаться от нескольких минут до часов.

И если мы сократим время, когда теплые полы находятся под напряжением – мы сэкономим электроэнергию. И сделать это можно тремя разными способами:

1. Если у вас обычный механический регулятор, то просыпаясь утром вы включаете систему обогрева пола, а уходя на работу – отключаете её. Придя с работы включаете снова, а ложась спать – отключаете. Минусы тут очевидны. Теплый пол – не свет в прихожей и вы будете забывать его отключать когда вас нет дома, а также вы не сможете насладиться теплыми полами как минимум первые 30 минут после их включения (время, необходимое для прогрева);
2. Если у вас программируемый регулятор – вы можете задать время включения за полчаса до пробуждения, а выключение – в момент вашего выхода из дома на работу. Обычно программируемые регуляторы теплого пола позволяют задать несколько интервалов в день на рабочую неделю, так что даже на выходные вы будете наслаждаться теплыми полами;
3. Если у вас самый дорогой на сегодняшний момент регулятор с подключением к сети WIFI, вы сможете с помощью специальной программы не только задать подробный график включения и отключения, но и различные температуры пола в разное время суток, отключать или включать теплые полы в разных комнатах и делать это все удаленно. Т.е. даже не находясь у себя дома.

Критерии выбора терморегуляторов

Если в единственном помещении для обогрева полов установлен только один контур отопления, мультизональный терморегулятор не нужен. Это небольшие по площади комнаты, к которым относятся, в основном, санузлы и ванные. Здесь достаточно и простого электромеханического регулятора.

Его же стоит применить и в случаях, когда устанавливать температуру будут неподготовленные пользователи, например, пожилые люди. Всего одна регулировка, да к тому же еще и механическая, позволит им управлять нагревом пола, не сильно вдаваясь в нюансы и тонкости работы с электронными устройствами.

Поскольку электромеханические регуляторы сложно сломать, их использование показано в семьях с маленькими детьми.

В случаях с обогревом больших площадей обойтись одним контуром для качественного прогрева пола невозможно. Поэтому и термостаты должны использоваться мультизональные.

Если к тому же предполагается греть полы в нескольких комнатах или во всем доме, впору задуматься о централизации управления системой. Но в этих случаях нужно заранее предусмотреть трассы для соединения датчиков температуры с блоком управления. Получается целый проект, который еще и должен стыковаться с расположением трасс электропроводки. Поэтому решение такой задачи возможно только во время строительства или капитального ремонта помещений. Интересна возможность интеграции управления нагревом теплых полов в систему «умного дома».

Но в централизации управления есть и свои минусы. Для людей, проживающих в каждой конкретной комнате, бывает более удобным наличие персонального терморегулятора только для нее.

Если вы хотите экономить, снижая температуру нагрева полов или отключая вовсе отопление в то время, когда в доме никого нет, нужно выбрать терморегуляторы с возможностью программирования этих событий. Но актуальным это будет только тогда, когда эти события случаются регулярно, а не эпизодически.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

1. электронными;
2. механическими;
3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

1. термодатчика;
2. микропроцессора;
3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

1. высокую точность;
2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

1. термической головки;
2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

1. привод;
2. газовый либо жидкостный элемент;
3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Электронный терморегулятор для теплого пола

Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.

На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели.

Электропитание к нагревательным элементам подается так же, как и механическими терморегуляторами. Нужно учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

Терморегуляторы для водяного теплого пола

Самым простым, надежным и дешевым для водяного теплого пола считается ручной термосмесительный клапан. В зависимости от температуры в помещении, принимается решение увеличить или уменьшить поток горячего теплоносителя поворотом вентиля.

Для управления термосмесителем может использоваться сервопривод (электропривод), управляется который цифровым или аналоговым терморегулятором, работающим в совокупности с термодатчиками.

Термовентиль с сервоприводом

Рекомендуется приобретать комплект одного производителя, в который входят все составляющие элементы:

• термосмеситель с сервоприводом;
• механический терморегулятор;
• термодатчики.

Существует несколько вариантов моделей, которые отличаются по способу установки термодатчика:

• В корпусе термосмесителя, в этом случае будет учитываться температура теплоносителя, а не воздуха в помещении. Придется использовать комнатный термометр и изменять положение терморегулятора в зависимости от его показаний;
• Выносные термодатчики, которые устанавливаются в том месте помещения, где необходим контроль температуры;
• Термодатчик устанавливается в корпусе выносного терморегулятора. Это самый оптимальный вариант: не надо делать дополнительных подключений. Система будет учитывать температуру окружающей среды в том месте помещения, где установлен прибор.

Выносной датчик температуры

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной. Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Это приведет к поломке

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными

Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Это интересно: Обои Rasch в интерьере: рассмотрим основательно

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор. Это связано с глубиной залегания датчика в стяжку

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Основные критерии выбора

Выбирая модель нового терморегулятора, необходимо обратить внимание на некоторые ключевые моменты:

• выбор конфигурации прибора зависит от предпочтений потребителя и его финансовых возможностей – механический, программируемый или цифровой;
• подбор для конкретной ситуации выносного либо встроенного датчика;
• мощность приобретаемого прибора должна превышать мощность системы теплого пола на 15-20 %, это послужит гарантом продолжительного срока службы терморегулятора;
• метод установки накладных приборов отличаются от встраиваемых;
• выбор внешнего дизайна и цветового решения остаются за потребителем;
• не каждый пользователь в состоянии разобраться в сложных инструкциях по программированию прибора.

Ниже представлена таблица, демонстрирующая некоторые технические характеристики популярных моделей терморегуляторов.

Производитель	Модель	Тип	Монтаж	Датчик
Фирма «Теплолюкс»	Roomstat ТР 520	Электронный, программируемый	Встраиваемый	Для пола
Фирма «Национальный комфорт»	ТР 730	Цифровой	Встраиваемый	Для пола
Фирма «Eberle»	RTR-E 6121	Механический	Встраиваемый	Для пола
Фирма «Devireg»	Д-535 ELKO	Электронный	Встраиваемый	Для пола и воздуха

Какие бывают датчики?

Датчики, тестирующие температурные показания, подразделяются на две

1. Двухуровневый датчик, считается более экономичным, благодаря контролю температурных показателей и самого пола, и воздушного пространства в комнате. В случае достижения одного из датчиков заданного предела, он срабатывает на отключение.
2. Инфракрасный датчик, обладает способностью передавать информацию на расстоянии. Его, как правило, используются в комнатах с повышенной влажностью, где сам термостат может быть расположен в другом месте и не подвергаться негативному влиянию высокой влажности.

Конструкция датчика включает в себя чувствительный элемент и схему сигнальных преобразователей. Существует несколько типов датчиков.

Подразделение происходит по виду сигнала, передающегося контрольному блоку, и представлено тремя типами:

• аналоговый датчик;
• цифровой датчик;
• комбинированный датчик.

Принцип работы аналогового базируется на соответствии определенного параметра температуры определенному электрическому параметру. То есть, при достижении в отопительной системе какой-то пограничной температуры датчик выдает определенный электросигнал.

Принцип работы цифрового датчика основан на чередовании импульсов амплитуд и пауз между амплитудами

Преобразователь комбинированного вида, делающий датчик универсальным и позволяющий ему работать с любыми устройствами, выдает на выходе цифровые и аналоговые сигналы.

По принципу расположения, датчик может иметь встроенную схему (объединенным в один корпус с контролирующей и управляющей системой) или выносную (соединенным кабелем с контрольным устройством).

Экономичность терморегулятора

В маленьких помещениях, например, в ванной, как правило, хороши терморегуляторы для теплого пола механические или электронные с минимальным набором функций.

В больших, напротив, наибольший эффект будет достигнут при установке программируемого терморегулятора, позволяющего внедрить гибкий режим в работу обогревающей системы.

Практика показывает, что программируемые терморегуляторы способны сэкономить до 65 % затрат на электроэнергию, используемую на систему теплых полов.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

• Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
• Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

• Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
• Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
• Провода электропитания подводятся к подготовленному отверстию с коробкой.
• Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
• Провода нужно соединить, опираясь на инструкцию к прибору.
• Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
2. При укладке пола выбирают место для термодатчика. Он  должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

Схема установки терморегулятора

1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
2. Для кабельных теплых полов, заливаемых  бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
4. Сопоставляют допускаемую коммутируемую мощность контактов  терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
5. Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
6. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
7. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю.  Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

Подключение терморегулятора

• Проверяют работоспособность терморегулятора:
• Подают питание 220 В;
• Устанавливают минимальное температурное значение на терморегуляторе;
• Включают нагрев пола тумблером;
• Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.

Выбор терморегулятора для системы дополнительного обогрева

Терморегуляторы или блоки управления системой, отличаются не только брендами и ценами, но и функциональными возможностями и способами установки.

По условиям монтажа, терморегуляторы выпускаются:

• накладными с установкой на стену, к примеру – Caleo UTH-130;
• в монтажном коробе, для установки в стеновой нише заподлицо с перегородкой – Thermoreg TI 950 Design.

По функциональным возможностям блоки управления температурой пола, делятся на классические и программируемые терморегуляторы. В классическом варианте устройства предполагается использование только датчика подогрева пола. Программируемые устройства управления обогревом жилища:

• могут быть с одним или несколькими термодатчиками теплого пола – Caleo 330PS;
• может использоваться и установка термодатчика теплого пола и встроенные или отдельно стоящие датчики температуры воздуха – Devireg D-532.

• стабильная работа прибора при значительных перепадах напряжения;
• настройка температуры пола от +1°C до +45°C;
• установка параметров обогрева на сутки и неделю;
• программирование до 5 различных суточных регламентов в разные дни недели;
• работа блока управления в разных режимах в течение суток: «утро», «ночь», «дома», «отсутствие»;
• удержание температуры помещения и пола в заданных рамках;
• сохранение заданных параметров в случаях аварийного отключения электропитания;
• функция самообучения.

Немалую роль в выборе терморегулятора играет его мощность, она должна соответствовать максимальной мощности теплого пола. Не рекомендуется применять в системе управления теплым полом датчики и терморегуляторы разных производителей.

Виды терморегуляторов

На пути от датчика до сервопривода устанавливается самый сложный прибор системы – терморегулятор для управления температурой водяного теплого пола. На этом месте могут стоять как простые, так и достаточно сложные и дорогие устройства.

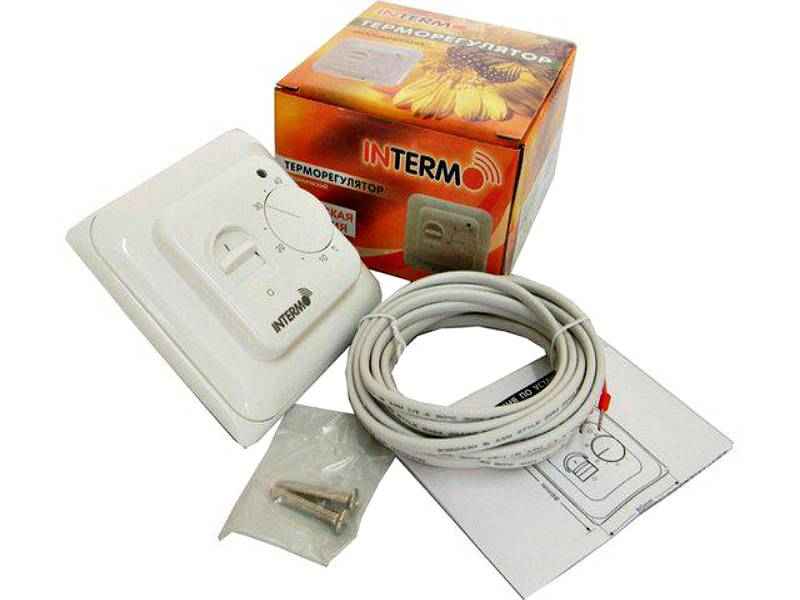

Электромеханические терморегуляторы

Самый простейший вид терморегуляторов. Соответственно – самый дешевый. Из органов управления в них минимум возможного: диск, по окружности которого нанесена цифровая шкала со значениями температуры. Никакой индикации текущего значения регулируемого параметра не предусмотрено. Поэтому увидеть, насколько температура пола или воздуха в помещении соответствует действительности не представляется возможным.

Иногда на панели регулятора присутствует рычажок, переключением которого отопление выключается полностью.

Электронные терморегуляторы

Эти приборы подороже электромеханических. У них имеется дисплей, на котором показывается либо текущее, либо заданное значение температуры. Задание производится путем нажатия на кнопки уменьшения или увеличения параметра.

Отдельный подвид этих изделий – сенсорные устройства. Отличаются они от обычных кнопками, срабатывающими не от надавливания, а от легкого касания. И увеличенной ценой.

Программируемые терморегуляторы

Внешне они похожи на электронные терморегуляторы, так как на передней панели тоже имеется дисплей. Но для управления используется больше кнопок, так как в них заложено множество функций.

Терморегулятор для теплого пола программируемый позволяет изменять заданную температуру в зависимости от времени суток или дней недели. Это дает возможность снижать интенсивность или даже полностью выключать отопление тогда, когда оно не требуется.

Например, утром по будним дням вся семья покидает дом: дети отправляются в садик или школу, взрослые – на работу. Нет смысла тратить тепловую энергию на поддержание рабочей температуры в помещении, она никому не нужна.

В установленное время, незадолго до возвращения жильцов в родные стены, таймер регулятора снова вернет систему в требуемый режим работы. Манипулируя установками температуры в разные времена года, можно добиться максимально возможной экономии.

Среди программируемых устройств есть вариации с управлением от пульта ДУ, возможен также доступ к настройкам от компьютера, планшета или мобильного телефона через сеть Wi-Fi. Соответственно, с увеличением количества возможностей растет и цена, которая и без того превышает стоимость ранее описанных устройств.

Кроме того, некоторые программируемые регуляторы позволяют управлять работой нескольких контуров обогрева одновременно. Причем стабилизация температуры происходит в каждом контуре независимо от других. Эти приборы называют мультизональными.

Радиоэлектронные устройства

Все перечисленные выше терморегуляторы являются проводными устройствами. Для связи датчика с регулятором, регулятора с сервоприводом, подачи питания на схему управления используются кабельные линии. А их нужно прокладывать по стенам или внутри них.

Но иногда это оказывается невозможным или не эстетичным. Специально для таких случаев разработаны устройства, в которых кабели заменены передатчиками и приемниками радиосигналов управления.

Электрические сигналы в такой системе передаются беспроводным путем. Стоимость оборудования очень высока, поэтому целесообразно использовать его только в тех случаях, когда прокладка кабельных линий действительно невозможна. Либо владелец способен значительно переплатить за комфорт.

Для чего нужен терморегулятор для радиатора отопления?

Установка регулирующих элементов на радиаторы необходима не только для поддержания комфортной температуры, но и для обеспечения безопасности и удобства. Ведь таким образом, становится возможно отключение батареи от общего стояка (например, при появлении протечки или во время ремонта).

Регулятор Danfoss

Существует три вида регулирующих элементов:

Шаровый кран.

Шаровый кран

Вентиль.

Вентиль для радиатора

Терморегулятор.

Электронный терморегуляторШаровый кран способен лишь полностью перекрыть доступ горячей воды в радиатор (при частичном закрытии он быстро изнашивается и ломается), поэтому полезен только для аварийных ситуаций. Вентилем можно регулировать количество подаваемого теплоносителя, однако в нем не предусмотрены датчики, отчего пользоваться им не совсем удобно. Терморегулятор с термостатом точно регулирует подачу воды, благодаря чему может решить сразу две проблемы:

Поддержание комфортных условий в каждой комнате за счет отдельного регулирования каждого радиатора (особенно важно при ориентации комнат на разные стороны света).
Сокращение коммунальных платежей (исключится оплата излишнего тепла).

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов

Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
