Как подобрать циркуляционный насос для отопления частного дома

Как подобрать циркуляционный насос для системы отопления по характеристикам

Для расчета технических данных агрегата нам потребуется знание нескольких параметров.

Насос отопительный тип NO 25/6.

Объем теплоносителя определенной температуры, который необходимо перекачивать в единицу времени по магистралям контура или контуров отопления – то есть тепловую мощность насоса. На этот параметр влияет и строительный материал, из которого возведен дом, и характеристики котла, и схема системы. Однако для приблизительного расчета можно взять стандартное значение – 100 Вт на каждый метр отапливаемого помещения. Формула для расчета будет выглядеть так:

G = Q/(1,16 х D)

где Q – необходимое количество тепла в ваттах, «1.16» — теплоемкость воды, D – разница в температуре теплоносителя на входе в контур отопления и на выходе из него. Для стандартных систем отопления с помощью радиаторов это значение 20 градусов, для «низких» конвекторов – 10, а для систем типа «теплый пол» — 5.

Результат, вычисленный по этой формуле, будет в кг/час. Учитывая, что в паспортных данных насосов их производительность указана в кубометрах в час, эту цифру потребуется пересчитать. Получившееся число необходимо разделить на плотность воды или другого теплоносителя при средней его температуре.

Например. Для отопления помещения площадью 100 м², со стандартными отопительными приборами и температурой воды 70°C потребуется насос производительностью около 0.44 м куб./час.

Условия работы. Сюда входит сопротивление магистралей контура отопления со всеми изгибами, фитингами, запорной арматурой и другими элементами, параметры теплоносителя – его плотность и температура. Все это необходимо для подбора циркуляционного насоса для системы отопления по создаваемому напору.

Насос отопительный тип NO 25/4.

Вычисление производится по сложной формуле, где необходимы паспортные значения сопротивлений каждого вентиля, задвижки или фитинга. Бывает, что производители эти данные просто не указывают. Но обычно достаточно произвести упрощенный расчет по следующей формуле:

H=RxLxZ

Где:

• R – сопротивление потоку жидкости прямой трубы (0.015 атм. на метр);
• L – длина магистралей контура отопления;
• Z – коэффициент, учитывающий все изгибы, запорную арматуру и фитинги – обычно его берут равным 1.3.

После расчета по этой формуле для того же помещения в 100 м² нам потребуется насос, способный создать напор около 0.9 атм. Однако рекомендуется подбирать циркуляционный насос, имеющий хотя бы 10% запаса по мощности. Поэтому в нашем варианте подойдет насос с производительностью 0.5 м куб./час с напором 1 атм.

Циркуляционный насос PRORAB 8860.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

1 Зачем нужен насос в контуре отопления?

Естественная циркуляция жидкости в контуре отопления малоэффективна, так как жидкость постоянно преодолевает сопротивление, и это замедляет ее продвижение. Это приводит к тому, что в котел жидкость возвращается охлажденной, а это  требует дополнительных затрат для ее дополнительного подогрева.

Принципиальная схема ГВС в ЦТП

Использование более узких труб лишь частично решает проблему, но расходы на реконструкцию значительно выше, чем на циркуляционный насос.

В системах без помпы теплоноситель необходим в большом объеме, чтобы сохранялась необходимая его температура. Для этого понадобятся и трубы большого диаметра, и  с широкими лопастями радиаторы.

В принудительной циркуляции большой объем жидкости не нужен. Поэтому подойдут трубы с меньшим диаметром. А это экономия на материалах.

Недостатком такого вида отопления является энергозависимость. Устройство работает от электрического тока.

1.1 Конструкция

Большинство устройств такой конструкции:

• корпус, к которому присоединена улитка;
• к улитке подсоединяют трубы системы;
• в корпусе имеется электродвигатель с клеммами и платой управления;
• ротор с крыльчаткой, благодаря которому происходит движение воды.

При работе помпы получается разряжение на входе устройства и нужное давление на выходе.

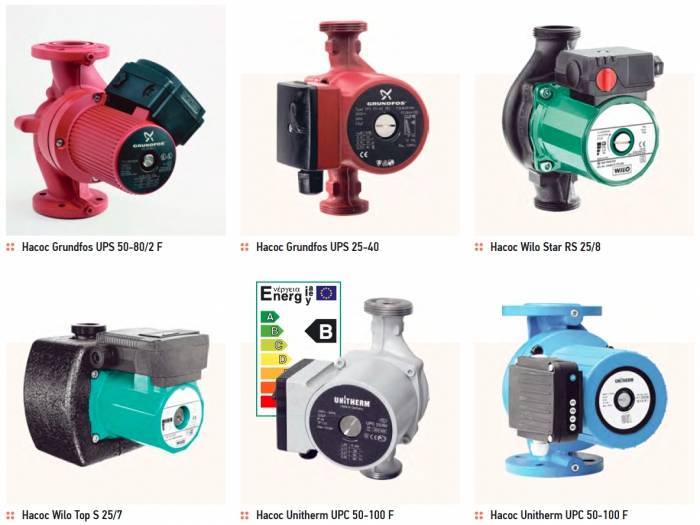

Лучшие циркуляционные насосы для отопления высокой производительности

В многоэтажных коттеджах равномерный прогрев системы отопления обеспечивают насосы с высокой производительностью (от 6 куб. м/ч). Эксперты выделили несколько качественных приборов.

DAB A 110/180 XT

Самую широкую сферу применения находит итальянский насос DAB A 110/180 XT. Его устанавливают в системы отопления и кондиционирования, в контуры теплого пола. Модель демонстрирует высокую производительность (12,5 куб. м/ч) и самый большой напор (11,1 м) среди конкурентов. Эти рекордные показатели обеспечивает помпе мощный электромотор (403 Вт). Минимальная температура теплоносителя может достигать -10°С. Для изготовления корпуса производитель использовал чугун, мотор сделан из алюминия, а рабочее колесо выполнены из технополимера. Циркуляционный насос может работать в трех режимах, что удобно при изменении в погоде.

Пользователи отмечают высокую мощность итальянского прибора, его надежность и долговечность. Из минусов называется только большой вес (7,3 кг).

Достоинства

• высокая производительность;
• большой напор;
• качественные материалы;
• три режима работы.

Недостатки

большой вес.

Grundfos UPS 32-80 180

Модель занимает второе место только за счет более скромных показателей производительности. Что касается надежности и долговечности помпы, то у пользователей нареканий нет.

Достоинства

• простой монтаж;
• высокая пропускная способность;
• бесшумная работа;
• надежность и долговечность.

Недостатки

минимальная температура теплоносителя (+2°С).

Wilo Star-Z 20/7 CircoStar

Домовладельцы считают сильными сторонами помпы качественную сборку, компактность и легкость. К минусам следует отнести большое количество подделок на отечественном рынке.

Достоинства

• высокое качество;
• доступная цена;
• широкая сфера применения;
• легкость и компактность.

Недостатки

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

• для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
• многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

• с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
• на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
• в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

• сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
• длина трубопровода и плотность теплоносителя;
• количество, площадь и вид окон и дверей;
• материал, из которого сделаны стены, их утепление;
• толщина стен и утепления;
• наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
• тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Критерии выбора

Перед тем, как идти в магазин, следует составить себе список параметров системы— объем жидкости, перепады высот, количество радиаторов, протяженность и т.п. Эти данные позволят свериться с характеристиками установки и выбрать наиболее подходящий экземпляр. Прежде всего, надо составить список параметров самого котла, так как он обеспечивает начальные условия работы отопительного контура. Надо руководствоваться правилом максимального соответствия — если прибор уступает требованиям системы, его нельзя покупать — не справится. Избыточность характеристик также вредна — появится шум. Необходимо постараться отыскать оптимальный вариант, позволяющий удовлетворить потребности отопительного контура без излишней мощности или напора.

Производительность насоса вычисляется по формуле:

Q = 0,86 x P/dt, где

• Q — производительность насоса (расчетная);
• P — мощность системы (тепловая);
• dt — разница температур на выходе и на входе котла.

Полученное значение нельзя рассматривать как окончательное. Надо сделать поправку на высоту системы, иначе реальная производительность будет намного меньше.Не следует считать, что высота системы может быть уравновешена обраткой. На практике всегда имеется гидравлическое сопротивление, созданное радиаторами, узлами поворота, разветвлениями и прочими компонентами системы. Как правило, для двухтрубной системы (простая петля без разветвлений) производительность вычисляется умножением высоты на коэффициент 0,7-1,1 (в зависимости от длины и количества радиаторов), а для коллекторной системы коэффициент выше — 1,16-1,85.

В паспорте насоса есть графики, демонстрирующие его производительность на разных скоростях. Надо отыскать такой вариант, где расчетное значение и высота подъема будут примерно посередине. Это положение называется «средней точкой». Если расчетные параметры находятся в ней, устройство будет работать в оптимальном режиме.

Мнение эксперта
Куликов Владимир Сергеевич

Не следует покупать насос «на вырост». Если планируется расширение контура, в любом случае придется покупать новое устройство. Надо выбирать образец, соответствующий имеющимся условиям.

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

• установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
• обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
• в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья – Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

• на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
• в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
• также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.

Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.

Расчет насоса для системы отопления

Подбор циркуляционного насоса для отопления

Тип насоса должен быть обязательно циркуляционным, для отопления и выдерживать большие температуры (в пределах до 110 °С).

Основные параметры подбора циркуляционного насоса:

2. Максимальный напор, м.

Для более точного расчета, необходимо увидеть график напорно-расходной характеристики

Характеристика насоса – это напорно-расходная характеристика насоса. Показывает, как изменяется расход при воздействии определенного сопротивления потерь напора в системе отопления (целого контурного кольца). Чем быстрее движется теплоноситель в трубе, тем больше расход. Чем больше расход, тем больше сопротивления (потерь напора).

Поэтому, в паспорте указывают максимально возможный расход при минимально возможном сопротивлении системы отопления (одного контурного кольца). Любая система отопления оказывает сопротивление движению теплоносителя. И чем она больше, тем меньше окажется расход в целом на систему отопления.

Точка пересечения показывает реальный расход и потерю напора (в метрах).

Характеристика системы – это напорно-расходная характеристика системы отопления в целом для одного контурного кольца. Чем больше расход, тем больше сопротивление движению. Поэтому, если установлено для системы отопления качать: 2 м 3 /час, то насос нужно подобрать таким образом, чтобы удовлетворить данный расход. Грубо говоря, насос должен справиться с необходимым расходом. Если сопротивление отопления высокое, то насос должен обладать большим напором.

Для того, чтобы определить максимальный расход насоса, необходимо знать расход вашей системы отопления.

Для того чтобы определить максимальный напор насоса необходимо знать, какое сопротивление будет испытывать система отопления при заданном расходе.

Расход системы отопления.

Расход строго зависит от необходимого переноса тепла по трубам. Чтобы найти расход необходимо знать следующее:

2. Разница температур (Т₁ и Т₂) подающего и обратного трубопровода в системе отопления.

3. Средняя температура теплоносителя в системе отопления. (Чем ниже температура, тем меньше теряется тепло в системе отопления)

Предположим, что отапливаемое помещение потребляет 9 кВт тепла. И система отопления рассчитана, так чтобы отдать 9 кВт тепла.

Это означает, что теплоноситель, проходя через всю систему отопления (три радиатора) теряет свою температуру (Смотри изображение). То есть температура в точке Т₁ (на подаче) всегда больше Т₂ (на обратке).

Чем больше расход теплоносителя через систему отопления, тем ниже разница температур между подающей и обратной трубой.

Чем выше разница температур при неизменном расходе, тем больше тепла теряется в системе отопления.

С – теплоемкость теплоносителя воды, С=1163 Вт/(м 3 •°С) или С=1,163 Вт/(литр•°С)

Q – расход, (м 3 /час) или (литр/час)

t₁ – Температура подающего теплоносителя

t₂ – Температура остывшего теплоносителя

Поскольку потери помещения маленькие, я предлагаю посчитать через литры. Для больших потерь используйте м 3

Необходимо определиться какая разница температур будет между подающим и остывшим теплоносителем. Вы можете выбрать абсолютно любую температуру, от 5 до 20 °С. От выбора температур будет зависеть расход, а расход создаст некоторые скорости теплоносителя. А, как известно движение теплоносителя создает сопротивление. Чем больше расход, тем больше сопротивление.

Для дальнейшего расчета я выбираю 10 °С. То есть на подаче 60 °С на обратке 50 °С.

t₁ – Температура подающего теплоносителя: 60 °С

t₂ – Температура остывшего теплоносителя: 50 °С.

W=9 кВт = 9000 Вт

Из вышеуказанной формулы получаю:

Ответ: Мы получили необходимый минимальный расход 774 л/ч

Сопротивление системы отопления.

Сопротивление системы отопления будем измерять в метрах, потому, что это очень удобно.

Предположим, что мы уже рассчитали это сопротивление и оно равно 1,4 метров при расходе в 774 л/ч

Очень, важно понять, что чем выше расход, тем больше сопротивление. Чем ниже расход, тем меньше сопротивление

Поэтому при данном расходе в 774 л/ч мы получаем сопротивление 1,4 метров.

И так мы получили данные, это:

Расход = 774 л/ч = 0,774 м 3 /ч

Сопротивление = 1,4 метров

Далее по этим данным подбирается насос.

Рассмотрим циркуляционный насос с расходом до 3 м 3 /час (25/6) 25 мм-диаметр резьбы, 6 м – напор.

Желательно когда подбираете насос, посмотреть реальный график напорно-расходной характеристики. Если его не имеется, то рекомендую просто провести прямую линию на графике с указанными параметрами

Тут расстояние между точками A и B – минимальны, и поэтому данный насос подходит.

Его параметры будут равны:

Максимальный расход 2 м 3 /час

Максимальный напор 2 метра

Насос для воды – различия в конструкции

Прокачные насосы, при всем богатстве выбора, разделяются на две категории:

Сухой ротор

Характерное отличие заметно сразу – двигатель явно отделен от камеры перекачки.

Конструкция предусматривает разделение рабочей турбины и привода. Непосредственно с водой контактирует только крыльчатка. Двигатель расположен снаружи, и соединяется с водяной камерой длинным валом. Герметичность обеспечивают сальники – наподобие тех, которые устанавливаются на гребные валы кораблей.

Преимущества системы – высокий КПД. В лучших моделях достигает 80%. Если необходим мощный насос для разветвленной системы – это будет правильный выбор. На прокачку большого объема теплоносителя затраты электроэнергии будут ниже.

Недостатки тоже есть, и не мало. Такой насос производит много шума, поэтому ставить его в жилом помещении не следует, только в отдельных котельных. Двигатель перегревается при постоянной работе.

Требуется корпусной радиатор, увеличивающий габариты. Уязвимое место – сальники. Под воздействием горячей воды и мелких крупинок кальция, резинки дубеют и быстро выходят из строя.

Поэтому сухой насос требует обслуживания после каждого отопительного сезона. Если прозевать протечку – вода может попасть на обмотки мотора. Средний срок службы – 3 сезона.

Мокрый ротор

Главное преимущество – компактность и аккуратный внешний вид.

Ротор мотора вместе с крыльчаткой «купается» в камере перекачки. Такая конструкция обеспечивает неплохой теплоотвод (несмотря на температуру носителя) и смазку подшипников.

К сведению: Те, кто сомневается в смазывающих свойствах воды, пусть вспомнят конструкцию водяной помпы автомобильного мотора.

Электрическая часть находится в отдельной секции, и полностью защищена от попадания влаги.

Работает практически бесшумно. Этот параметр является определяющим при выборе циркуляционного насоса для домовладения. К тому же, насос необслуживаемый. Работает по принципу: установил и забыл. Срок службы 6-8 лет. Прибор компактный, особенно в сравнении с предыдущей категорией.

Недостаток один – низкая эффективность. КПД редко достигает 50%. Впрочем, для небольшого коттеджа или квартиры, мощность насоса вполне достаточна.

Как выбрать циркуляционный насос

Внешний вид и размеры едва ли могут стать определяющим критерием. Котельное оборудование устанавливается не в парадной гостиной, а циркуляционный насос можно устанавливать практически в любой части контура отопления.

Расчет напора

Напор – это одна из важных характеристик, без учета которой невозможно сделать правильный выбор помпы для контура отопления. Данную величину принято измерять в метрах водяного столба. По сути, напор – это параметр, показывающий высоту, на которую помпа способна поднять теплоноситель.

При расчете напора очень важно учитывать потери давления воды, по причине прохождения ее по всем ответвлениям и поворотам, сужениям и расширениям трубопровода. При этом учитывается количество различных фитингов и запорной арматуры, встречающихся на пути теплоносителя, которые также оказывают некое сопротивление

Ниже приведена таблица, в которой указаны приблизительные значения потерь давления в системе, полученные опытным путем.

Зная показатель сопротивления, расчет напора циркуляционной помпы выполняется по формуле: H =R x L x ZF/10000.

• Н – напор циркуляционного аппарата.
• R – потери давления (см. таблицу выше).
• L – длина всего отопительного контура. То есть, общая длина труб подачи и обратки.
• ZF – коэффициент дополнительного сопротивления, который относится к различной арматуре и фасонной части. Значение данного коэффициента для арматуры и фитингов равняется 1,3, для термостатических вентилей – 1,7, а для смесителей и устройств, которые предназначены для предотвращения естественной циркуляции – 1,2.
• 10000 – коэффициент преобразования метров водяного столба в Па.

Установка насоса на теплый пол

Прежде чем приступать к установке циркуляционного насоса на тёплый пол, следует выбрать место его размещения, и схему монтажа.

Монтаж теплого пола: циркуляционный насос и монтаж коллектора

Watch this video on YouTube

Как устанавливается насос

Где бы не устанавливался насос, ротор в обязательном порядке должен размещаться горизонтально. Хотя вертикальный монтаж возможен, то тогда будет теряться до 30% его мощности.

При наличии шумного оборудования, его допустимо устанавливать под пол.

Схемы монтажа

При обустройстве тёплых водяных полов, он может монтироваться:

на подающую трубу, за смесительным коллектором;

на трубу обратки, перед котлом.

Специалисты чаще размещают устройство на подающем трубопроводе, это помогает избежать завоздушивание системы.

Бывает схема с двумя насосами. Если дом двухэтажный, то на каждом устанавливается по одному, это упрощает процесс регулировки отопительной системы.

Процесс установки насоса

После определения участка для установки насоса, можно приступать к его монтажу:

• Первым делом на место установки устройства нужно вмонтировать байпас (обходную трубу). Для этого, разрезается основная труба.
• На концах трубы следует сформировать резьбу, куда будут устанавливаться шаровые вентили.

Устанавливается прибор, перед которым ставится фильтр.

После этого, открывается вентиль подающий теплоноситель, и кран для спуска воздуха.

Насос для полива огорода

Каждое лето владельцы дач, садов и огородов решают проблему полива. Вода нужна не только для растений, но и для хозяйственных нужд, бани, летнего душа, и не мало. Если садовый участок имеет собственное водоснабжение — это хорошо. А если нет, то существуют насосы, облегчающие полив.

Достаточно выкопать колодец, скважину, поставить бочку или использовать воду из речки (если она есть поблизости) и приобрести правильный насос для полива огорода. Поскольку бегать с ведрами от речки до дома довольно утомительно.

Водяной насос для полива обеспечивает не только полив, а и дренаж, и снабжение водой всего дома.

Какой насос выбрать для полива огорода?

Выбор поливочного насоса определяется источником водозабора. Забор воды может быть осуществлён из различных источников:

• колодца,
• бочки,
• скважины
• речки или ручья,
• пруда,
• любого открытого водоёма.

Поливочные насосы бывают разных типов, выбор модели зависит от источника воды:

Поверхностные насосы — это насосы для полива из водоема. С его помощью качают воду из любого водоема, пруда, бассейна. Его не нужно погружать в воду целиком, для работы опускают водозаборный шланг в водоем. Он прост в использовании на небольших глубинах (до 10 метров).

Можно использовать только там, где грунтовые воды подходят близко к поверхности земли, из глубоких колодцев и скважины воду они не выкачивают. В этом их минус. Из плюсов — их легко устанавливать и снимать, требует только чистки и смазки деталей эжектора.

 Поверхностные насосы могут подавать воду на высоту 30–50 метров (некоторые модели – и выше).

Поверхностные насосы для полива из водоема используют для полива огорода и сада при помощи рассекателей, водяных дождевателей, также они хороши для откачивания воды из подвала. Если перед вами стоит задача — только поливать растения, то можно купить агрегат небольшой мощности, с производительностью 1 м3/час. Для устройства водопроводной системы в доме нужны более мощные агрегаты.

Из производителей, стоит отметить российскую компанию Джилекс с широкой линейкой доступных моделей.

Погружной насос для полива

Если же на участке скважина или колодец, то лучший выбор — это погружная помпа. Такие водяные насосы для полива способны обеспечивать водой дачный участок даже в случае очень больших её расходов. В зависимости от источника забора воды выделяют колодезные и скважинные модели помп.

Очень многие садоводы используют насос Ручеек.

Дренажный насос

Все садовые помпы обладают своими характерными особенностями. Поэтому перед тем, как купить насос для полива огорода, следует выяснить, в какой степени та или иная модель соответствует вашим индивидуальным требованиям.

Для чего вам необходим насос? Если вам нужен насос лишь для полива, особенно когда поблизости от участка есть водоем, то вполне достаточно поверхностного насоса.

Но если же вы решаете сразу несколько проблем и вам надо перекачивать воду для питья и других бытовых нужд, лучше воспользоваться погружными насосами, добывающими воду из скважины или глубокого колодца.

Водозаборные помпы для полива еще один вариант для накачивания воды для полива огорода, чаще всего их используют для полива картофеля и других посадок овощей большой площади.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.
