Как утеплить вентиляцию на холодном чердаке: специфика теплоизоляции воздуховодов

Вентиляция теплых чердаков

Если в частном доме планируется устройство теплого чердака, то крыша должна покрываться проветриваемым материалом. Если хочется покрыть гибкой черепицей или листовым металлом, необходимо предусмотреть пространство для циркуляции воздуха. Добиться такого эффекта просто, достаточно дополнительно установить на стропила контррейки. Металлические материалы требуют использования ветрозащитной пленки.

Шиферное покрытие не требует дополнительных приспособлений для вентиляции. Ведь воздух может циркулировать через подшивку и конек на крыше. Вентиляция теплого чердака должна происходить аналогично проветриванию помещения. Поэтому желательно предусмотреть наличие окон. Желательно, чтобы все моменты вентиляционные системы были предусмотрены в схеме проектирования дома.

Рекомендуется продумывать систему вентиляции чердака еще на этапе проектирования дома

Целесообразность утепления вентиляционной разводки

Утепление вентиляционных труб существенно снижает уровень шума.

Утепление воздуховодов вентиляции выполняется с целью:

• предотвращения образования конденсата;
• повышения уровня огнестойкости труб;
• снижения уровня теплопотерь;
• уменьшения шума и вибрации при перемещении воздуха.

Конденсат выпадает на внешней стороне воздуховодов по причине разности температуры окружающей среды и воздуха, перемещающегося внутри. Последний всегда теплее, по сравнению с первым. Конденсат приводит к коррозии металла и его обледенению в зимнее время. Все это сокращает срок эксплуатации конструкции. Шумы в вентиляционной системе – это результат возникающей турбулентности воздуха и работы вентиляторов. Шум снижает уровень комфорта в помещении. Утепление вентиляции в частном доме и административном здании поможет устранить данный неприятный факт.

Термоизоляция с внешней стороны улучшает противопожарные характеристики воздуховодов, препятствует распространению огня. Правильное утепление вентиляции в частном доме снижает уровень его теплопотерь. В этом случае сводится к минимуму теплообмен между теплым воздухом внутри воздуховодов и окружающей средой.

Сегодня в продаже можно найти воздуховодные трубы, уже оснащенные термоизоляционными материалами и не имеющие дополнительного слоя. Чем и как утеплить вентиляционную трубу в частном доме? Выбор необходимого материала и ход работ должен проводиться в строгом соответствии с нормативной документацией, а именно:

• СНиП от 2003 года об отоплении, вентиляции и системе кондиционирования;
• СанПиН об санитарно-эпидемиологических требованиях в жилых помещениях;
• СНиП об изоляционных материалах;
• СНиП о тепловой защите здания.

Отсутствие или неправильное утепление приводит к образованию конденсата и коррозии.

Внутри или снаружи? Как утеплить вентиляционную трубу в частном доме: внутри или снаружи? В каждом из вариантов есть свои преимущества и недостатки. Так, организовать внутреннюю теплоизоляцию сложнее с технической точки зрения. В то же время термоизоляционный материал здесь не нуждается в защите от механического воздействия. Однако при проведении внутренних работ необходимо увеличить площадь сечения воздуховодов, чтобы не изменялась их пропускная способность. Утеплитель покрывается упрочненной, гладкой пленкой, чтобы не увеличивалось сопротивление при перемещении воздушных масс. Здесь также понадобится паронепроницаемый материал. В противном случае теплоизоляция поглотит в себя влагу воздуха.

Внешняя теплоизоляция вентиляционной трубы в исполнении проще. Однако она тоже нуждается в пароизоляции. Плюс ко всему необходимо организовать гидробарьер конструкции, выступающей за пределы жилого помещения, и защиту от механического воздействия. Внешний теплоизоляционный материал – это потенциальная опасность в случае пожара. Он способствует распространению огня, потому нужно выбирать негорючие материалы. Однако используя подобную методику, нет необходимости в увеличении сечения воздуховодов.

Метод крепления с помощью приварных штифтов и шайб.

1. Подготовка корпуса воздуховода. Перед тем как приступить к монтажу с помощью приварных штифтов и шайб, необходимо убедиться в том, что корпус воздуховода изготовлен из стали толщиной не менее 0,8 мм и имеет правильную форму, а также надежно прикреплен к несущей конструкции здания или сооружения. Фланцевые соединения необходимо укрепить жаростойким герметиком, базальтовой лентой или асбестовым шнуром. Наружную поверхность необходимо обработать от грязи, жира и пыли. В случае, если воздухопровод частично грунтован или покрашен, то эти места необходимо зачистить.
2. Выкройка. Вырезать мат необходимо с нахлестом не менее 100мм по всему периметру целиком. Не рекомендуется располагать стыки матов в нижней части воздуховода, чтобы перекрыть максимальный периметр воздуховода. В остальных частях возможна подрезка и стыковка матов.
3. Проверка и настройка сварочного оборудования. Прежде чем начать работу со сварочным аппаратом, убедитесь в его правильной работе; выберите подходящую по размеру головку и настройте напряжение на аппарате в зависимости от толщины мата.
4. Подготовка штифтов и прижимных шайб. Штифты должны быть прямыми и ровными. Если есть неровности, то их необходимо исправить или произвести замену штифтов. Количество блокирующих шайб должно соответствовать количеству привариваемых штифтов. Все шайбы в обязательном порядке должны иметь крестообразный надрез для их закрепления на штифтах.
5. Приваривание штифтов. Точки приварки штифтов намечаются исходя из конструктивных особенностей воздуховода (размер, конфигурация сечения и т. д.). При размещении приварных штифтов на стенках воздуховода рекомендуется придерживаться следующих правил:
   • максимальное расстояние между штифтами по вертикали и горизонтали — 350 мм;
   • максимальное расстояние от края воздуховода до первого ряда штифтов — 100 мм.
6. Навешивание матов. На приваренные штифты необходимо повесить заранее раскроенные маты. Мат навешивается таким образом, чтобы траверса воздуховода находилась под ним, а фланцевые соединения воздуховодов были укрыты матом.
7. Фиксация шайб. Острые концы шпилек обрезаются кусачками, оставляя запас в 2-3 мм для фиксации шайбы или надеваются защитные колпачки. Шайбы укрываются куском минераловатного мата и фиксируются при помощи алюминиевого скотча.
8. Сшивание матов. Маты сшиваются проволокой, а стыки уплотняются обрезками каменной ваты и фиксируются с помощью проволоки. Кроме того, можно использовать алюминиевый скот. Вне помещения необходимо предусматривать покровный слой изоляции воздуховода.
9. Приварка штифтов через изоляцию. Для крепления матов через прошивной мат, используются комбинированные штифты с блокирующей шляпкой.

Вопросы и ответы

Давайте ответим на несколько типичных вопросов, которые задают владельцы погребов.

Какая влажность должна быть в погребе?

Если в нем хранятся консервированные продукты, ответ прост: чем меньше, тем лучше. А вот при хранении овощей оптимален диапазон 80-95 %: они не должны не только заплесневеть, но и высохнуть.

Какая температура должна быть в погребе летом?

Не выше 12 градусов. Если в жаркие дни столбик термометра ползет вверх от этой отметки – есть смысл озаботиться теплоизоляцией верхней части помещения.

Какая должна быть температура в погребе зимой?

Стабильно выше нуля. Причина очевидна: банки с домашним консервированием может порвать льдом, да и кристаллизация воды в свежих овощах их вкуса, мягко говоря, не улучшит.

Насколько глубоким должен быть погреб?

В идеале его потолок должен находиться ниже уровня промерзания. При должной теплоизоляции входа температура в нем всегда будет равна температуре грунта, а проблема конденсата просто не возникнет.

PIR плиты

PIR плиты – утеплитель вентканалов

Утеплитель нового поколения, для которого характерна жёсткая ячеистая структура. Фольгой покрывают обе стороны материалов.

Положительные стороны и характеристики описываются так:

• Устойчивость к гниению.
• Отсутствие рисков повреждения при монтаже.
• Слабо- и умеренногорючий материал.
• Срок службы до 5 десятков лет.
• 120 кПа – показатель по прочности на сжатие.
• Не более, чем 1%-ное водопоглощение.
• Высокий коэффициент теплопроводности.

Вопрос о выборе всегда решается в пользу наружного утепления. Причина – слишком сложная технология проведения работ в случае с аналогами.

тепловая изоляция воздуховодов

Теоретически, работы могут проводиться внутри и снаружи системы в равной степени. Но наружный вариант выбирают чаще. От толщины слоя зависит итоговое качество материала. При выборе надо опираться на несколько показателей сразу:

1. Температурный режим.
2. Агрессивность окружающей среды.
3. Влажность, и так далее.

Расчёты проводят специалисты, формулы приводятся в действующих СНиПах. Конечный результат зависит от большого числа факторов, поэтому не рекомендуется заниматься вопросом самостоятельно.

Возможные способы предотвращения недостатков

У утепленных труб нет недостатков, которые бы влияли на эксплуатацию.

Однако стоит учитывать, что несколько стальных слоев будут тяжелее, чем гофрированные или полимерные утеплители. Тем не менее, на качество монтажа не влияет процесс установки, поэтому данная характеристика редко учитывается.

Если есть сомнения по поводу стоимости, можно провести простой расчет: разницу между утепленными конструкциями сравните с суммой стоимостей комплектов труб, утеплителем с гидроизоляцией и стоимостью средств фиксации. Если разница небольшая, необходимо выбирать более легкий в монтаже материал.

Способы утепления уличных воздуховодов

Конструкция теплоизоляции в этом случае обязательно должна включать следующие компоненты:

1. Крепёжные элементы.
2. Покровный слой, часто требующий дополнительную защиту от ультрафиолета.
3. Теплоизоляционный слой.

Материалы и правила работы повторяют многое из того, что применяется внутри.

Если монтаж ведут на открытом воздухе, то не обойтись без гидроизоляции для минеральной ваты. Допустимый выбор – рубероид.

Отдельное внимание уделяют месту, где воздуховод проходит через кровлю. Мастер-флэш – оптимальный вариант для изоляции в этом случае

При проходах по чердачному перекрытию теплоизоляцию тоже относят к обязательным требованиям.

Утепление труб: порядок работ

При изоляции вентиляции пенополистирольной скорлупой проводится:

• уточнение размеров вентиляционной трубы, в частности, внутреннего диаметра;
• выполнение надрезов ножом (можно пилой);
• охват фрагментами цилиндра (скорлупы) трубы, смещение их между собой на пару сантиметров;
• смыкание с усилием замковым сопряжением «гребень-паз» частей по бокам.

Конструкция (скорлупа) легко устанавливается и демонтируется в случае проведения работ с трубой.

Как вариант можно использовать при монтаже вентиляции конструктивные элементы с заводской изоляцией

Работы по утеплению вспененным полиэтиленом в виде готовой оболочки вентиляционной трубы сводятся к следующему:

• снятие необходимых замеров трубы: чтобы утеплитель плотно облегал поверхность воздуховода;
• нахождение специального шва на капсуле и разъединение ее по этому шву;
• фиксация оболочки на изолируемой трубе;
• изоляция мест стыков и швов клеевым способом или скотчем.

Защита из огнестойкого полипропилена или пенополиуретана выполняется так:

• определяются размеры;
• из цельной заготовки нарезаются полуцилиндрические отрезки с запасом на покровный слой;
• из нарезанных фрагментов вокруг трубы формируется капсула;
• получившиеся стыки герметично крепятся бандажами.

Если вентиляционный проем в доме в форме прямоугольника:

• подбирается необходимый по толщине рулонный или плитный утеплитель (к примеру, базальтовое волокно);
• кроится и нарезается по размеру фрагментами, которые удобно компоновать при облицовке;
• с помощью проволоки из стали, предварительно прокаленной, куски скрепляются;
• швы герметично заделываются полосами фольги с нанесенным на нее клеевым слоем.

Теплоизоляция для вентиляции любым из этих способов при всех положительных моментах имеет одно слабое место – «мостики холода»

Важно не допустить в процессе монтажа нарушения технологии работ и предпосылок для их образования. Для этого особо тщательно изолируются стыки между вентканалами и конструкциями дома, иначе ожидаемый от утепления эффект снизится

Нужно ли утеплять вентиляционную трубу на крыше

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов.

Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах).

Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Состав и технические характеристики утепленных труб ↑

Утепленная гибкая труба для вентиляции имеет хорошие характеристики, но проигрывает во внешнем виде

Утепленные каналы иначе называют сэндвич трубами. Такое наименование они получили из-за своей конструкции: две трубы, между которыми проложен изоляционный материал. Трубы имеют разный диаметр, разница между которыми составляет ширину слоя утеплителя.

В качестве материала для вентиляционной трубы обычно используют нержавеющую сталь. Внешняя труба может быть исполнена из оцинкованной стали. Такие варианты чаще выбирают для дымоходов, потому что нержавейка устойчива к высоким температурам и вообще она более прочная. Для вентиляции достаточно использовать сэндвич трубу, обе составляющей которой выполнены из оцинковки. Это к тому же позволит сэкономить порядка 50% из-за дешивизны материала.

Труба из нержавеющей стали может быть использована и для дымохода

В качестве утеплителя чаще прокладывается базальтовое волокно, так как оно имеет оптимальный набор характеристик:

• Низкая степень теплопроводности: 0,03-0,05 В*м/К.
• Водопоглощение: 2%. Материал практически не впитывает влагу, что обеспечивает его гидрофобное свойство;
• Прочность: 5-80 кПа. Показатели разнятся у материала разных марок.
• Длительный срок службы обеспечен прочностными качествами и низкой вероятностью деформации, происходящей с течением времени. Базальт не гниет, не способствует распространению грибка.
• Пожаробезопасность. Негорючие качества материала способны стать препятствием на движении огня. Температура плавления — 1114°C.
• Паропроницаемость. Способность пропускать пар, не выпуская теплый воздух.
• Звукоизоляция. Базальтовое волокно понижает вертикальные звуковые волны.

Отдельно стоит подчеркнуть низкую химическую активность базальта. При соприкосновении его с металлическими поверхностями, риск возникновения ржавчины на металле сводится к нулю.

Монтаж трубной системы своими руками

Варианты соединения частей трубопроводной системы из полимерных труб

• Если для обустройства воздухообмена выбраны канализационные трубы, то весь воздуховод нужно собирать только из них. Это предотвратит образование ступенчатой структуры внутри воздуховода, что нарушает движение воздуха.
• Предварительно схематически отображается будущая система.
• По схеме производится разметка на месте.
• Обязательно наносятся размеры по каждому участку и позиции расположения фитингов.
• Уточняется сечение труб. Стандартные размеры: круглого сечения 120 мм или квадратного 150х150 мм.
• Вычисляется диаметр воздуховода (можно воспользоваться онлайн программой).
• Приобретается оборудование, крепежные детали, трубы. При покупке следует быть внимательным и учесть, что в документах дается размер наружной окружности, а не внутренней.
• Проверяется наличие всех соединительных и других элементов. Для полной совместимости частей системы и герметичности соединений лучше приобрести от одного производителя.
• По всей размеченной трассе фиксируется крепеж под будущие коммуникации.
• Подготовленные к установке магистрали проверяются на отсутствие дефектов снаружи, а также внутри труб. Они должны быть гладкими с нанесенным антистатическим слоем.
• Из элементов большего сечения собирается стояк.
• Компонуются и устанавливаются воздуховоды.
• Между собой участки (ветки) могут крепиться неразъемным или разборными соединениями. Второй метод предпочтительнее, т.к. всегда можно систему разобрать для проведения профилактики.
• Не будет лишним провести герметизацию всех соединений.
• Элементы для подсоединения отдельных частей труб выбираются с нерезкими переходами и без острых углов.
• Вентиляционные рукава прикрепляются к потолку хомутами.
• Между собой сопрягаются, используя фитинги требуемых диаметров.
• Все рукава труб сходятся в одном месте в наиболее высокой точке.
• При механическом воздухообмене устанавливаются вентиляторы, клапаны, пр.
• Общий патрубок выносится на крышу повыше над кровлей.
• Вся система проверяется в работе.

Пластиковая фановая вентиляция — популярное инженерное решение воздухообмена в системе отвода стоков

В случае использования ПВХ-труб без гарантийных сертификатов во избежание опасного воздействия выделяемых из них веществ на людей, лучше всего из них сделать вытяжной рукав. Этот исключит даже случайное попадание токсинов в помещение.

Решение монтировать вентиляцию с использованием канализационных труб в частном доме оправдано экономически. К тому же, их эксплуатационные характеристики не вызывают у пользователей нареканий, даже несмотря на то, что вспомогательных деталей для сбора и фиксации системы понадобится намного больше, чем при традиционной вентиляционной «классике».

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

• Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
• Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
• Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
• Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Требования к характеристикам материалов

Чтобы утеплитель прослужил долго, раньше времени не отсырел, не покрылся плесенью и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

Одна из важнейших характеристик – коэффициент теплопроводности, выражающийся в Вт/м•°С. Именно от него зависит степень охлаждения воздуха в трубах. Производители, учитывая отличающиеся условия монтажа, производят теплоизоляционные материалы различной толщины и плотности.

Второй важный параметр – паропроницаемость. Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и повышает его влагосодержание, что увеличивает теплопроводность.

Следующая характеристика – акустическая эффективность. Воздух движется внутри каналов, вызывая вибрации и шум. Работающий вентилятор также создает звуковые волны. Они по воздуху и по жесткой конструкции воздуховода передаются в окружающее пространство и создают дискомфорт для жильцов дома.

Чтобы максимально снизить уровень шума, нужно продумать конструкционные особенности воздуховодов, сделать их прямыми, с минимальным количеством поворотов. Значительно уменьшить шумность можно и с помощью шумопоглощающего утеплителя.

Не упускайте из виду и такое качество, как стойкость к биологическому воздействию. Чем меньше материал пригоден для образования колоний плесневых грибков, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура и других строительных материалов – например, древесины или бетона.

Для теплоизоляционного материала важен и такой параметр, как рабочая температура. Она отличается у разных утеплителей, но средним можно назвать диапазон от -35°С до +60°С.

И еще одна характеристика – санитарно-гигиенические свойства. Теплоизоляция не должна распространять токсичные, вредные для здоровья газы. С этой точки зрения ценятся материалы, имеющие в составе компоненты природного происхождения – например, войлок или минвата.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

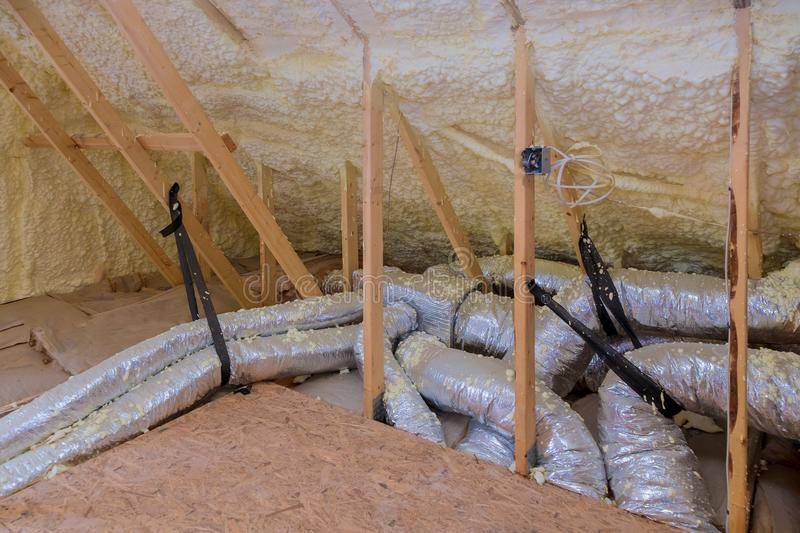

Утепление вентиляционных труб на чердаке

Очень часто для утепления вентиляционных труб на чердаке используют самоклеющуюся ленту. Это сравнительно недорогой материал, с которым достаточно легко работать. Достаточно лишь снять специальную пленку и приложить утеплитель к трубе. Это отличный вариант для каналов квадратного и плоского сечения.

Что касается технологии утепления вентиляционных каналов на чердаке, то нужно сказать, что она особо не отличается от утепления каналов на крыше. Здесь также нужно создать утепление в тех местах, где температура может падать очень резко, а именно:

• в районе выходы трубы на улицу;
• возле выхода вентиляционного канала из помещения через потолок.

Утепление вентиляционного канала чаще всего используют в больших помещениях, типа офисов, больниц, магазинов. Однако и в быту утепление каналов – распространенное дело. В некоторых случаях для подогрева используются специальные трубчатые нагреватели, которые устанавливаются вдоль вентиляционного канала.

В больших помещениях вентиляционные каналы регулируются специальными затворками – жалюзи. Они призваны регулировать воздушную массу, которая продвигается по каналу. Управление жалюзи может выполняться автоматизированными системами и вручную.

Для расчета системы вентиляции и ее утепления привлекаются специалисты, которые учитывают понятие «точка росы». Это место, где с большой вероятностью конденсат начинает превращаться в воду.

Порядок утепления вентиляции на холодном чердаке

Все теплоизоляционные мероприятия выполняются по нормам, регламентированным СНиПом 2.04.14-88. Здесь даны четкие указания, где и как организовывать утепление вентиляции.

При монтаже изоляционного слоя следует соблюдать главное правило: изоляцию следует крепить максимально плотно, чтобы между вентиляционным каналом и утеплителем не оставалось никаких зазоров. Монтаж каждого из материалов имеет свои особенности.

Особенности изоляции минеральной ватой

При утеплении минватой нельзя забывать, что она гигроскопична.

Этот факт накладывает отпечаток на порядок работ:

1. Трубную разводку на холодном чердаке оборачивают гидроизоляционной мембраной, не оставляя зазоров и щелей.
2. Наматывают минеральную вату внахлест, с перекрытием предыдущих полос. Толщина слоя должна соответствовать СНиПу.
3. Поверх утеплителя наматывают слой гидроизоляции.
4. Всю конструкцию стягивают специальными бандажами.

Трубу прямоугольного сечения можно утеплить минеральной ватой в матах. Сначала выкраивают заготовки необходимых размеров, и, обложив ими трубу, стягивают вязальной проволокой, хомутом либо скотчем.

При работе со стекловатой необходимо помнить о личной безопасности. нельзя допускать, чтобы частицы материала попадали в дыхательные пути, глаза

Во внешних углах воздуховодов с монтажом изоляции возникают определенные трудности, сразу достичь необходимой герметичности не удастся. Поэтому по окончании устройства основного теплоизоляционного покрытия кусками материала заполняют оставшиеся промежутки.

Изоляция вентиляции на холодном чердаке пенополистиролом

Если материал имеет форму плит, следовательно, утеплять им можно воздуховоды прямоугольного сечения. Технология работ по утеплению такая же, как и при укладке минеральной ваты. Единственное отличие — необязательное устройство гидроизоляции. Решение принимается исходя из плотности теплоизоляционного материала.

Так, в случае применения ППС-40, гидроизоляция нужна, а если будет использован ППС-60, гидроизоляция необязательна. Плиты должны стыковаться плотно, щели и зазоры необходимо заполнить монтажной пеной.

Теплоизоляция при помощи цилиндров

Специальные скорлупы для утепления вентиляции изготавливают из многих утеплителей:

• минеральной ваты;
• пенополиуретана;
• пенополистирола;
• полиэтилена.

Применяют их в случае использования для устройства вентиляции труб круглого сечения. Существует несколько разновидностей такой теплоизоляции:

• цельная с продольным разрезом;
• двух, трех, четырехсекционная.

Цилиндры подбирают по диаметру воздуховода. Чем больше сечение трубы, тем из большего числа частей состоит скорлупа. Если это цельный цилиндр, его раскрывают по разрезу и надевают на воздуховод.

Для установки цилиндра из пенопласта не нужны специальные знания. Монтаж заключается в сжатии частей утеплителя и фиксации соединения

Цилиндр удобен в качестве изоляции для прямых участков. В местах, где воздуховод поворачивает, одеть его не получится. В этих зонах применяют маты. Среди утепляющих материалов такого типа цилиндры из минеральной ваты, полистирола и полиэтилена имеют самую низкую стоимость. Наиболее дорогой вариант — скорлупа из вспененного каучука.

Очень удобный вариант для утепления вентиляции своими руками — самоклеящийся утеплитель, т.е. пенофол марки «С». С одной его стороны имеется фольга, с другой — полиэтиленовая пленка с нанесенным на нее клеевым составом. Клеящаяся сторона защищена дополнительным слоем пленки. Перед монтажом ее удаляют.

Материал раскраивают под размер, соответствующий периметру воздуховода. На следующем этапе утеплителем закрывают трубу, складывая края внахлест 50 мм. Стык заклеивают фольгированной лентой.

Техника выполнения работ. Пошаговая инструкция

При теплоизоляции воздуховодов, которые располагаются за пределами отапливаемых помещений, утепление осуществляется от вывода до дефлектора. Если труба идет через чердак и проходит сквозь кровлю, ее необходимо утеплить на всем протяжении отрезка на чердаке. Такие же требования предъявляются к зоне, которая идет через неотапливаемое помещение.

Подогреваемая приточная система оборудуется соответствующим материалом на всем протяжении. К использованию коробов часто прибегают на чердаках. Теплоизоляция при этом имеет вид кожухов и состоит из вспененного полиэтилена. Среди достоинств такого подхода следует выделить доступную стоимость и возможность приобрести товар в любом строитеьном магазине. Кожух рекомендуется выбирать с учетом размера трубы.

Вспененный полиэтилен может испортиться под воздействием ультрафиолета. Чтобы исключить подобный эффект, необходимо покрыть конструкцию снаружи алюминиевой кухонной фольгой. При осуществлении теплоизоляции приточных воздуховодов необходимо измерить диаметр и высоту системы снаружи. Далее подготавливается кожух нужной величины. Если установлен зонтик, его необходимо снять. До основания трубопровода натягивается кожух. Зонтик после этого можно вернуть на место.

Снизу вверх на систему накладывается фольга. Это позволит увеличить срок службы конструкции. С помощью медных или нержавеющих хомутов можно осуществить фиксацию обмотки. Если работы осуществляются в средней полосе России, это решение подходит наилучшим образом. Если же речь идет о более суровом климате, понадобится усиленный утеплитель по типу минеральной ваты. Она хорошо работает на бытовых и индустриальных вентилируемых каналах. При желании материал можно использовать изнутри и снаружи. Типичным примером являются покрытия «Изовер».
