Нюансы обогрева полов с деревянной основой
Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки.
Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».
Деревянное основание позволит быстро закончить ремонтные работы, поскольку весь напольный «пирог» можно смонтировать буквально за день-два, а не ждать двухнедельной просушки бетонной стяжки
Но если нельзя перегружать плиты перекрытия (как, например, в старых постройках, домах из клееного бруса или бревна) или не хочется уменьшать и без того критичную высоту потолков, лучшим решением станет так называемый сухой теплый пол с деревянной основой.
Но здесь есть ряд нюансов. Если для инфракрасного пола достаточно будет настила из прочной фанеры или ДСП, то с водяным контуром так не получится – слишком уж высока вероятность повреждения труб с последующим затоплением.
Поэтому если нет возможности устроить бетонную стяжку, для монтажа водяных полов можно использовать модульную систему – специальные решетчатые секции из ОСБ или ДСП с предусмотренными каналами под размещения труб, которые укладываются прямо на лаги.
Ширина их варьируется от 13 до 28 см и подбирается в зависимости от рисунка и шага укладки контура. Между собой пластины скрепляются замочными фиксаторами и формируют решетчатый настил.
Перед монтажом рекомендуется установить на деревянную основу пола слой гидро- и термоизоляции, а модули укладывать с демпферным промежутком не менее 2 см, чтобы компенсировать возможное расширение при нагревании материала
Второй вариант монтажа водяных труб на деревянный пол – реечная система. Для этого на черновой пол устанавливают рейки из доски, фанеры или ДСП, а между ними укладываются трубы контура. Такой способ займет больше времени и усилий, зато позволит хорошо сэкономить на покупке готовых модулей.
Как правильно подготовить основание
Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.
Устройство настила в деревянном основании для теплого пола
- Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
- Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
- Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.
Монтаж электрического отопления
Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.
Пошаговый монтаж электрического теплого пола
Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?
- Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
Особенности укладки электрического обогрева на деревянный пол
- Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
- Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.
Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.
https://www.youtube.com/watch?v=Udyrd2rJVUw Плюсы и минусы электрического теплого пола
Инфракрасное отопление
Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.
Подключение инфракрасного теплого пола
С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.
Несомненные преимущества:
Преимущества инфракрасной пленки
Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.
Виды подложек и утеплителей
Подложка выступает в качестве защитного материала, укладываемого между полом и декоративным покрытием. При ее помощи можно произвести сглаживание незначительных неровностей. Зачастую она укладывается в качестве утеплителя под линолеум на бетонный пол.
Пробковая подложка
Высококачественный утеплительный материал, производимый из измельченной коры пробкового дерева, в составе которого отсутствуют вредные для здоровья синтетические добавки. Такая подложка не подвергается гниению и ей не страшна влага, ввиду чего на поверхности полотен не появляется плесень даже при наличии повышенной сырости. Утеплитель обладает высокими звукоизоляционными и теплоизоляционными показателями, благодаря чему по уложенному на него линолеуму можно комфортно передвигаться босыми ногами даже при значительном холоде. Внешний вид материала не играет никакой особой роли, поэтому в отличие от пробкового пола его стоимость на порядок дешевле.
Ее недостаток заключается в низком уровне жесткости, из-за чего под весом тяжелой мебели она прогибается, что приводит к деформации уложенного сверху линолеума. Во избежание появления вмятин нужно выбирать материал из пробки, что обладает наибольшим уровнем твердости. Если механическая прочность играет самую важную роль, то лучше отдавать предпочтение резино-пробковой или битумно-пробковой подложке, у которой в отличие от натуральной данный показатель существенно выше. В составе первой дополнительно присутствует синтетическая резина, а у второй – пропитанный битумом картон.
При укладке подложки из пробки под линолеум на деревянный пол удается устранить имеющийся скрип. Данный материал поставляется в рулонах, ширина которых достигает от 1 м, а их протяженность может быть абсолютно разной.
Ее установка производится 2 способами:
- Плавающим. Рулон пробковой подложки следует расстелить по поверхности пола стык в стык, а затем осуществить соединение отдельных полос посредством строительного скотча.
- При использовании клея. Он применяется в ходе монтажа пробковых плит, которые могут выступать даже в качестве чистового напольного покрытия.
Джутовая подложка
Материал полностью состоит из натуральных волокон джута, в которых имеется смола. Изготовление этой подложки осуществляется посредством специальной техники вязки, что обеспечивает ее прочность и упругость. В числе ее компонентов присутствуют антипирены, которые предотвращают процесс гниения и горения. Джутовая подложка имеет возможность впитывать влагу без ухудшения своих начальных характеристик и образования на поверхности плесени. Материал обладает значительным периодом эксплуатации и в основном укладывается под линолеум на бетонный пол.
Льняная подложка
Она производится из чистого натурального льна, который пропитан специальными составами, обеспечивающими защиту от грибков и возгорания. Ее укладка совершается между линолеумом и полом, выполненным из древесины, но при этом сохраняется естественная вентиляция.
Фольгированный пеноизол
Наиболее подходящим вариантом для укладывания под линолеум являются фольгированные прокладки. Пеноизол состоит из изолона или полистирола с покрытием в виде фольги из алюминия. Этот утеплить обладает оптимальным уровнем прочности, высокой стойкостью к перепадам температуры и влагостойкостью.
Экструдированный пенополистирол
Утепление пола под линолеумом с использованием этого материала является одним из наиболее востребованных и доступных по стоимости вариантов. Выполненные из экструдированного пенопласта подложки изготовляются большим количеством различных производителей, ввиду чего их характеристики способны отличаться и перед приобретением следует узнавать о них поподробнее. Лучше отдавать предпочтение проверенной на рынке продукции. Экструдированный пенополистирол имеет длительный период эксплуатации, высокие теплоизоляционные показатели, хорошо переносит существенные нагрузки, а также он не допускает прохождения влаги. Благодаря этому материалу полы становятся теплыми и даже при значительных морозах по ним комфортно ходить.
Пеноплекс
Утеплитель изготовляется в форме плит незначительной толщины. Материал по аналогии с подложкой из пробки способен подвергаться точечному продавливанию, из-за чего его укладку лучше совершать исключительно на твердое основание. Он является подходящим для размещения под линолеум на бетон и натуральный паркет.
Монтаж электрического теплого пола под ламинат
Подготовка основания. Вначале нужно выровнять пол, убрать все бугорки. Для бетонных оснований может использоваться стяжка, для деревянных подойдут ДСП, ОСБ плиты или фанерные листы.
Укладка подложки. Лучше использовать материалы с фольгированным покрытием, чтобы не настилать его отдельно.
Установка термостата. В выбранном месте в стене делается канал для термостата и идущих от него проводов. В этом же канале располагается кабель датчика.
Раскладка. Нужно подготовить план, установить рейки с фиксаторами и разложить кабель нагревания
Важно учитывать длину кабеля, его толщину, соблюдение шага.
Кабель укладывается с соблюдением определенного шага
- Установка датчика. Это устройство монтируется в гофрированной трубке, провод от него располагается между волнами теплового кабеля.
- Проверка. Перед заливкой стяжки нужно запустить систему обогрева, проверить ее работоспособность и равномерность обогрева.
- Заливка стяжки. Подойдет тонкий слой цементно-песчаного раствора.
- Укладка финишного покрытия. Вначале поверх стяжки укладывается подложка, а после этого устанавливаются и сами ламели.
Монтаж электрического теплого пола
Правильно смонтировать электрический теплый пол на деревянный пол можно по двум разным технологиям:
- На сплошное основание (некоторые хозяева используют доски, другие — листы фанеры). Вариант монтажа отличается простотой, при необходимости выполняется собственными руками. Но он не используется для монтажа кабельных или стержневых элементов.
- Между лагами из дерева с последующей обшивкой нижних балок финишной отделкой. Метод, судя по видео-инструкциям, позволяет установить нагреватели любого типа.
Рассмотрим в этой статье алгоритм установки пленочных нагревателей на сплошной пол:
- Смонтировать на перекрытие гидроизоляцию, уложить утеплитель между лагами, а затем постелить слой материала, который обладает свойством отражать тепловую энергию и, плюс к этому, является теплоизолятором. Чаще всего в частных домах используют вспененный листовой полистирол, покрытый алюминиевой фольгой.
- Уложить на подложку нагревательные пленочные элементы, соединить маты в соответствии с инструкцией, а затем вывести провода к регулятору температуры и распределительной коробке. Если для обогрева используются кабельные маты с покрытием фольгой, укладка теплоизолятора с отражателем не требуется.
- Закрыть лаги фанерой или досками, обеспечив воздушную прослойку сверху над инфракрасными матами на уровне 30 мм. Последняя необходима для нормальной циркуляции воздуха.
- Включить систему на 14 суток, а за 1-2 дня до монтажа финишной отделки снизить температуру нагрева до +18⁰.
- Уложить полиэтиленовую пленку и постелить чистовое покрытие.
Установить теплый пол между лагами можно по другой технологии:
- Уложить слои гидроизоляции и теплоизоляции.
- Прикрепить к верхней части деревянного бруса направляющую сетку, а затем уложить греющий кабель или маты. Можно прикрепить к лагам кронштейны для крепления элементов теплого пола.
- Подключить оборудование к сети переменного тока и термостату с датчиком.
Нужно соблюдать следующее правило: нагревательные кабели или маты не должны соприкасаться с деревом (минимальный зазор составляет 30 мм). В местах пересечения необходимо прорезать каналы с облицовкой фольгой. Еще одно требование: теплый пол не должен контактировать с финишной отделкой.
Несколько советов по безопасной эксплуатации
Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.
Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С
Практические нюансы:
После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим
Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя
Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.
И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.
Полезные советы от мастеров
Чтобы упростить процесс и сделать электрический теплый пол ламинат более долговечным, предоставляем к Вашему вниманию несколько полезных советов:
- Устанавливайте термодатчик возле холодной стены, чтобы осуществлять регулировку и контроль именно самой холодной точки комнаты.
- Ни в коем случае не крепите листы обогревателя гвоздями либо саморезами, т.к. это может спровоцировать выход системы из строя. Используйте только фольгированный скотч.
- Инфракрасная пленка легко повреждается при механическом воздействии (если на нее будет давить тяжелая мебель). Позаботьтесь о том, чтобы под всеми тяжелыми объектами обогревателя не было.
- К выбору ламината для пленочного теплого пола отнеситесь серьезно. Далеко не каждый может нормально функционировать с системой обогрева пола. Те модели, которые предназначены для подогрева, имеют соответствующий логотип:
- Позаботьтесь о том, чтобы на полу не были установлены другие обогреватели (к примеру, масляный обогреватель). В противном случае может произойти перегрев пленки и ее выход из строя.
- Один отрезок покрытия не должен быть длиннее, чем 15 метров.
- Обязательно осуществите заземление обогревателя. Для этого по периметру и диагонали проклейте фольгированный скотч, который другим концом соедините с заземляющим контактом.
- Не осуществляйте укладку пленочного теплого пола при минусовой температуре.
- Проверьте свою домашнюю электропроводку, чтобы она могла выдержать нагрузки от данной отопительной системы. Если окажется, что УЗО, автоматический выключатель и диаметр жил проводов не подходят, замените все элементы на более мощные.
Вот и вся технология укладки пленочного покрытия! Как Вы видите, монтаж электрического теплого пола под ламинат под силу даже человеку, не имеющему соответствующего опыта. Надеемся, наша пошаговая инструкция с фото и видео примерами помогла вам самостоятельно выполнить монтажные работы!
Ламинат под теплый пол с собственным подогревом
Это инновация на строительном рынке: в панели уже встроена система обогрева. Каждая ламель имеет собственные нагревательные элементы.
Схема ламели с автономным подогревом
Преимущество этой системы в том, что монтируется теплый пол под ламинат без стяжки и отдельных нагревательных элементов. Таким образом, происходит более эффективное использование теплового пола. Энергия не тратится на нагрев стяжки, как при обычной системе теплого пола.
Таким образом, тепловые потери гораздо ниже. Рассчитать необходимую тепловую мощность также не составит труда. На квадратный метр ламинированной плитки, она составляет от 40 до 70 Вт. Можно создать зоны без подогрева.
Ламинат, как и в других случаях, укладывают на подложку. Ее применение не влияет на нагрев поверхности пола и не нарушает температурный режим. Желательно, чтобы она была из экологически чистого материала, но это достаточно дорогой вариант. Дешевле будет подложка из синтетического материала, имеющая тепловое сопротивление такое же как и сопротивление ламината.
Общие советы по укладке теплого пола под ламинат
Перед устройством греющего пола необходимо составить заранее план работ. При невысоких потолках рекомендуется использовать термопленку. В случае самостоятельного монтажа лучше выбрать наиболее простую и понятную систему:
- гидроизоляционный слой необходим в частных домах или квартирах на первом этаже;
- чтобы сэкономить на длине проводов, термодатчик встраивается в центр пола;
- монтировать конструкцию необходимо так, чтобы в дальнейшем можно было ее разобрать, если этого требует ремонт;
- запрещено использовать термопленку в помещениях с большой влажностью;
- укладывать термопленку следует подальше от нагревательных приборов;
- длина одной полосы до 15 метров;
- при температуре ниже нуля инфракрасные полы не монтируются;
- нужно заземлить конструкцию;
- если на инфракрасные полы планируется ставить тяжелую мебель, необходимо оборудовать воздушные карманы.
Таким образом, система самогреющихся полов удобна и комфортна в использовании. Она отлично зарекомендовала себя. Все больше людей делает выбор в ее пользу. Это и практично, и эстетично: никаких радиаторов и других отопительных приборов.
Теплый пол для всей семьи
На сегодняшний день существует большое количество строительных материалов. От верного выбора материала напрямую зависит эффективность системы «греющий пол». Широко используется линолеум, керамическая плитка и другие материалы. Ламинат не уступает этим более традиционным покрытиям
Однако при выборе очень важно учитывать характеристики покрытия:
- устойчивость к высоким температурам, чтобы при температурных перепадах не происходили деформации;
- хорошая теплопроводность, для того чтобы не было перегрева и все помещение отапливалось равномерно;
- низкий уровень выделения формальдегида;
- при выборе замка предпочтение лучше отдать системе «клик». Вероятность появления щелей при таком замке сводится к минимуму.
Выбор правильного ламината, в сочетании с разновидностью тепловой системы, обеспечит комфортную, теплую атмосферу в доме.
Укладка нагревательной пленки
Самый рациональный и экономичный способ укладки нагревательных пленок – по длине помещения. В этом случае получается сократить количество точек подключения до минимума. Соответственно, придется делать меньше разрезов. Разделять полотна пленки можно лишь по линиям разреза, отмеченным на их поверхности.
Укладка нагревательной пленки
Укладывать пленку можно как вплотную, так и на некотором расстоянии между полотнами. Плотная укладка обеспечит более равномерный нагрев, однако при этом следует учитывать необходимую мощность всей системы теплого пола. В зависимости от характеристик термопленки, мощность одного погонного метра может доходить до 200 и более ватт.
Перехлесты полотен недопустимы
| Показатель | Значение | Размерность |
| Удельная потребляемая мощность | 170 | Вт/ м2 |
| Ширина термопленки CALEO GOLD | 50 | см |
| Максимальная длина одной полосы термопленки | 10 | пог. м |
| Температура плавления термопленки | 130 | °С |
| Длина волны ИК обогрева | 5-20 | мкм |
| Доля ИК-лучей в общем спектре | 9,40 | % |
| Антиискровая сетка | + | — |
| CALEO GOLD 170 Вт. Стоимость | 1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0) | руб. |
| CALEO GOLD 230 Вт. Стоимость | 1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0) | руб. |
Чтобы в процессе работы ранее уложенные полосы не смещались с заданного положения, их прикрепляют с теплоизоляции строительным скотчем. Также можно воспользоваться строительным степлером или саморезами. Скобы и саморезы можно использовать лишь в тех местах полотна, где отсутствует непосредственно нагревательная полоса.
Пленка фиксируется скотчем
Места разрезов обрабатываются токонепроводящей битумной изоляцией. Заземляющая шина загибается и пока остается свободной.
Принципы укладки ламината в частном доме
Ламели укладывают сетчатую раму, укрытую слоем подложки. Благодаря тому, то ламели имеют высокую прочность их смело можно укладывать даже без бетонной стяжки. Пол получается надежным и долговечным.
Ламели укладывают по традиционной технологии, придерживаясь требований производителя, указанных в инструкции к напольному покрытию
Подложку настилают встык, соединяя полосы строительным скотчем. Монтаж напольного покрытия ничем не отличается от технологии укладки простого ламината.
Единственное – следует помнить о необходимости формировании зазора для компенсации теплового расширения ламелей напольного покрытия.
Обустройство теплого пола своими руками – вполне осуществимая задача. При грамотном выборе материалов и соблюдении технологии монтажа вложенные деньги в установку отопительной системы принесут комфорт и уют для всех членов семьи.
Тонкости и нюансы монтажа системы наглядно описаны в видео:
Установка водяного обогрева на деревянный пол
Проделовать все нужно в следующей последовательности:
- Нужно продумать раскладку (как правило, применяют укладку реечным способом), выполнить расчет труб для пола;
- Вырезаем полосы для формирования раскладки. Ширина полос – 2-3 сантиметров;
- Уложить один слой гидрои парозоляции;
- Установить демпферную ленту по периметру стен, которая обеспечивает зазор при расширении материалов при нагревании;
- Разложить раскладку труб на полу;
- Установить рейки таким образом, чтобы была сформирована паз под трубопровод;
- Для равномерного нагрева пола необходимо установить теплопроводящие пластины;
- Установить трубы водяного контура;
- Проверить работоспособность системы.
На заметку: рекомендуем проводить наблюдение за трубами в течение нескольких дней, создавая при этом максимальное давление.
Последний шаг – это закрыть конструкцию гидроизоляцией, чтобы снизить шумовые эффекты при работе труб.
До обшивки пол должен проработать несколько дней, а далее остыть до 17 градусов.
https://youtube.com/watch?v=cuXqYhotsSA
Полезные советы
Ознакомившись с основными характеристиками по каждому из видов теплых полов, можно сделать выбор. Чтобы точно не ошибиться при покупке материала и проведении работ, следует придерживаться таких советов:
- В жилье с невысокими потолками лучше применять пленочные системы обогрева, ведь они занимают минимум места и не требуют дополнительных конструкций;
- сложный монтаж кабельного варианта нагрева лучше доверить специалистам;
- для помещений на первом этаже наличие слоев гидро и теплоизоляции является обязательным условием;
- выполнять работы по установке теплого пола в морозную погоду не рекомендуется;
- для экономии расходных материалов датчик замера температуры следует установить посредине комнаты или недалеко от стены.

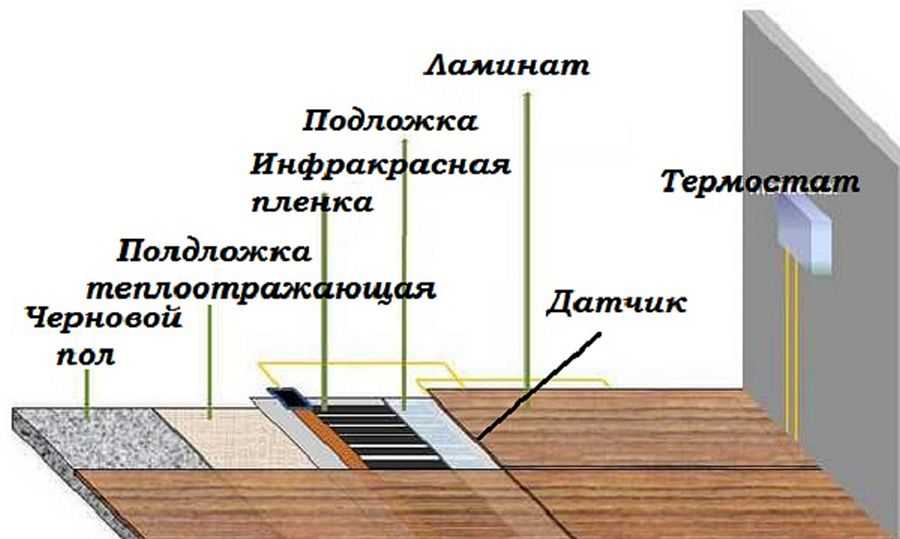

Схема пола с подогревом и ламинатным покрытием
