6 категорий товаров, рекомендованных к покупке
Сенсорный выключатели на 1 зону
| Внешний вид | Наименование | Количество клавиш | Количество постов | Цена (руб.) |
| WEMMON золото алюминий | Одна | Один | 1650 | |
| Серия C7 Livolo белый | Одна | Один | 1480 | |
| WEMMON белый | Одна | Один | 1350 | |
| WEMMON заяц | Одна | Один | 1350 | |
| Kopou серебро | Одна | Один | 1100 |
Сенсорные переключатели проходные
| Внешний вид | Наименование | Количество клавиш | Количество постов | Цена (руб.) |
| WEMMON (Kopou) | Одна | Два | 1850 | |
| WEMMON (Kopou) | Одна | Два | 1850 | |
| WEMMON (Kopou) | Две | Два | 1850 | |
| WEMMON заяц | Две | Два | 2050 | |
| WEMMON черный | Три | Два | 2250 |
Сенсорные радиоуправляемые выключатели
| Внешний вид | Наименование | Количество клавиш | Количество постов | Цена (руб.) |
| Kopou серебро | Одна | Один | 1600 | |
| WEMMON белый | Одна | Один | 1850 | |
| WEMMON заяц | Одна | Один | 1850 | |
| Livolo белый | Две | Один | 2550 | |
| Серия C7 Livolo белый | Одна | Один | 2090 |
Сенсорные диммеры с радиоуправлением
| Внешний вид | Наименование | Количество клавиш | Количество постов | Цена (руб.) |
| Kopou заяц | Одна | Один | 2150 | |
| WEMMON заяц | Две | Один | 2190 | |
| WEMMON белый | Две | Один | 2190 | |
| Серия C7 Livolo белый | Две | Два | 5334 | |
| Серия C7 Livolo белый | Три | Три | 7926 |
Сенсорные выключатели комбинированные (с розетками)
| Внешний вид | Наименование | Количество клавиш | Количество постов | Цена (руб.) |
| Wemmon белый | Одна | Два | 1920 | |
| Livolo белый | Одна | Два | 2200 | |
| Livolo белый | Две | Два | 2510 | |
| Livolo белый | Одна | Три | 2880 | |
| Livolo черный | Две | Три | 3720 |
Зеркала с подсветкой сенсорные
| Внешний вид | Наименование | особенности | Цена (руб.) |
| Esbano ES-1989HD 60 х 80 см LED |
| 10540 | |
| Esbano ES-1831YD 120 х 70 см LED с часами и подогревом |
| 16870 | |
| Esbano ES-1192FD LED круглое 68 см |
| 12130 | |
| Esbano ES-1997G 100 х 65 см LED с часами |
| 15810 | |
| Esbano ES-2542YD 120 х 70 см с подогревом |
| 18 980 |
Виды звуковых выключателей
Акустические выключатели могут реагировать на голосовые команды и хлопки
Существуют следующие типы акустических выключателей:
- Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
- Приборы, реагирующие на голос или заранее поставленную команду.
- Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
- Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.
Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».
Выключатель по хлопку с микроконтроллером
Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».
Отличие от стандартного звукового выключателя:
- уменьшенное время срабатывания до 100 микросекунд;
- возможности перепрограммирования, установки индивидуальных параметров;
- увеличенный радиус действия;
- возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
- плавное изменение яркости освещения;
- меньшее количество составных частей;
- защита от замыкания.
Диммерный акустический выключатель
Оптико-акустический выключатель для скрытой проводки Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.
Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:
- сигнал в виде звука попадает на микрофон;
- звук переводится в импульс;
- импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
- достигается заряд большой величины, после чего переключается компаратор;
- ноль на выходе меняется на импульс;
- активируется транзитный генератор, который направляет импульсы;
- открывается симистор, через который проходит питание на светильник;
- конденсатор теряет уровень напряжения;
- на симистор подается сигнал с возрастающим фазовым замедлением;
- плавно включается свет.
Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.
Преимущества:
- благодаря плавному включению увеличивается срок службы лампы;
- возможность создания освещения нужной яркости в определенном месте;
- возможность управления светом с помощью интеллектуальных систем.
К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.
Критерии выбора устройства
При выборе выключателя обращайте внимание на следующие моменты:
- сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
- оснащен ли выключатель диммером — устройством для регулировки интенсивности освещения;
- наличие таймера;
- возможность дистанционного управления.
Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.
Светофон
Светофон (рис. 5) представляет собой электронную игрушку — звуковой генератор [Р 1/90-60]. Частота генерации определяется уровнем освещенности чувствительного к свету (hv) элемента R1 (фотосопротивления, фотодиода) при приближении к нему руки. Для того чтобы звучание происходило по желанию «музыканта», включение звука происходит при отпускании пальца от сенсорных площадок Е1 и Е2.
Рис. 5. Схема светофона.
При использовании фоточувствительных приборов различного типа вероятно потребуется подбор емкости конденсатора С1, а также включение параллельно (или последовательно) фоточувствительному элементу (фотосопротивлению, фотодиоду) резисторов, задающих диапазон изменения генерируемой звуковой частоты.
Отметим попутно, что при самостоятельной доработке устройства в качестве управляющего элемента (рис. 5) можно использовать термосопротивление, имеющее малую тепловую инерцию, например, бусинкового типа.
Устройство, полученное при этом, можно наименовать термофоном или эолофоном (от греческого aiolos — ветер и phone — голос, звук) — оно будет изменять частоту звука при обдувании терморезистора.
Электромузыкальный прибор, управляемый наэлектризованным предметом (электронофон), можно получить, включив полевой транзистор вместо резистора R1.
Советы для радиолюбителей
Поскольку цены на такие устройства для большинства людей еще слишком заоблачные, можно вооружиться паяльником и соорудить простейший сенсорный выключатель своими руками. Для этого понадобится терпение и следующие элементы:
- Паяльник, канифоль, припой,
- Транзисторы VT2, VT1 (типа КТ315 с любым индексом),
- Реле К1 (типа РЭС55А), на напряжение 6 вольт и током срабатывания 15-20 mA,
- Диод VD1 (типа КД509, КД503, КД522),
- Конденсаторы С1, С2, С3,
- Резистор R.
Теперь, согласно схеме, из этих элементов собирается цепь. После чего нужно проверить ее работоспособность, подсоединив к питанию. Если реле срабатывает от прикосновения, то все в порядке и можно пользоваться, если нет, то нужно правильно подобрать резистор. Для этого на место R1 ставится переменный резистор и подстраивается под используемое реле. Как только реле сработает, замеряем мультиметром его сопротивление и ставим в нашу схему соответствующий обычный резистор.
Схема простейшего сенсорного выключателя
Дотрагиваясь до сенсора – Е1, электрический сигнал от человека поступает на усилитель напряжения, выполненный из двух транзисторов – VT1 и VT2(он же является выпрямителем), проходя при этом через конденсатор – С1. Реле К1 служит для подачи нагрузки на усилитель, которое срабатывает при каждом касании. Конденсатор С2 в этой схеме является фильтром для сглаживания пульсации между выпрямителем и нагрузкой. Чтобы защитить транзистор VT2 от возможных перепадов напряжения устанавливается диод VD1. Также между усилителем и реле располагается резистор – R1. В качестве источника питания может выступить обычный блок питания на 9 вольт (обязательно при подключении приборов на 220 в)или батарейка с таким же напряжением.
Если вы не любите или не хотите паять, то можно просто купить готовую плату и собрать на ее основе управление любым осветительным прибором, будь то светодиодная лента или лампа накаливания. На обратной стороне устройства имеется схема подключения проводов.
Устройство сенсорного выключателя
Честно сказать до недавнего времени я даже и не подозревал про существование таких интересных устройств управления осветительными приборами. Все началось с подработки на одном объекте, необходимо было завершить ремонт в двухкомнатной квартире и установить взамен устаревших новые розетки и выключатели. Но обычные электроустановочные изделия заказчика не устраивали. Ему хотелось чего-нибудь необычного, свежего и в стиле «Hi-tech».
Когда я копался в интернете и искал эксклюзивный варианты, набрел на сенсорный выключатель света компании Livolo. Это был отличный вариант взамен кнопочному выключателю (как выражался заказчик, «белый тумблер с кнопкой»). Согласовав с заказчиком, мы определились, что этот вариант ему нравится больше всего и очень хорошо подходит под интерьер помещения. После одобрения я заказал такую продукцию: 1) одноклавишный сенсорный выключатель света VL-C701R, 2) двухклавишный сенсорный выключатель света VL-C702R и 3) пульт управления к ним VL-RMT-02.
Выключатели и пульт управления к ним заказывал на торговой площадке Алиэкспресс. Их стоимость на момент заказа (декабрь 2016 г) с учетом доставки составляла: одноклавишный – 1372 руб., двухклавишный – 1670, пульт управления – 338 руб. Посылка из Китая шла 24 дня.
Для начала распакуем коробки с выключателями и посмотрим, в каком виде они доставлены. Все пришло в одной общей упаковке, так как заказ был сделан у одного продавца. Упаковка была немного помята, но все внутренности были целые.

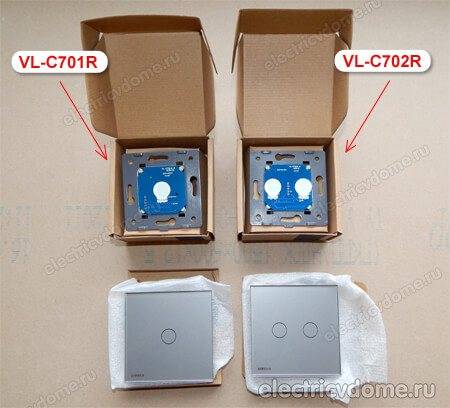

Выключатели VL-C701R и VL-C702R поставляются каждый в своей упаковке. Сенсорная панель из каленого стекла упакована в отдельной от выключателя коробке. То есть всего получилось четыре упаковки: два выключателя и две панели к ним. В комплекте также идет пульт дистанционного управления освещением VL-RMT-02. Хочу еще отметить, что производитель предлагает широкую цветовую гамму сенсорных панелей, которые подойдут к любому дизайну квартиры. Мне больше понравился серый цвет, и я заказал стеклянную панель именно такого цвета.
Выключатели от Livolo собраны очень качественно и отвечают всем европейским стандартам на электротехническую продукцию. Корпус выключателя изготавливается из термостойких пластмасс, а закаленная стеклянная панель выдерживает температуру до 300 С.. Клеммы для подключения проводов выполнены из латуни.
Лицевая панель является сенсором, передающим сигналы на отключение или включение освещения на управляющий модуль. Сенсорная панель крепиться к выключателю защелками. Для установки панели на свое место преподносим ее к корпусу и легонько прижимаем до характерного звука.
Все сенсорные выключатели света имеет приятную для глаз светодиодную подсветку, изменяющую свой цвет в зависимости от состояния выключателя. При отключенном положении выключателя подсветка светиться синим цветом, а при включенном положении – красным.
Для включения или отключения достаточно коснуться пальцем сенсора в выделенной области (обведенной окружности). Цепь освещения коммутируется электромагнитным реле, поэтому при изменении состояния выключателя можно услышать легкий щелчок.
Сенсорный выключатель оснащен защитой от обрыва цепи. Когда может возникнуть режим? Самый банальный это перегорание ламы или отключение автоматического выключателя в щитке, либо исчезновении напряжения электрической сети. При возникновении такой ситуации, выключатель автоматически переходит в режим «отключено» и остается в нем даже при возобновлении электропитания. После устранения неисправности, выключатель можно включить в обычном режиме, касанием панели или при помощи пульта управления.
Данные модели выключателей имеют встроенный радио модуль, для дистанционного управления. Управление осуществляется однократным нажатием на кнопку пульта управления. Пульт управления позволяет управлять выключателем на расстоянии до 30 метров из любой комнаты в доме (не обязательно в прямой видимости прибора). Пульт работает от батарейки 12 Вольт, которая в стоимость не входит.
Урок 3. TTP223 сенсорная кнопка схема подключения к Arduino
Сенсорные кнопки устроенны так, что они реагируют на изменение емкости. Изначально кнопка имеет определенную емкость, которая разная у каждой модели данных датчиков.
Так как тело человека обладает некоторой емкостью и небольшим реактивным сопротивлением. Если прикоснуться пальцем какого-нибудь проводника, то по нему потечет ток утечки. В сенсорных кнопка установлен чип (в нашем случае TTP223), который определяет данную утечку. При достижении определенного значения происходит срабатывания.
- Напряжение питания постоянного тока, В: 2 – 5.5
- Потребляемый ток (в покое, при VCC= 3 В), мкА: 70
- Максимальное время срабатывания (при VCC= 3 В), мС: 220
- Габаритный размер платы, мм: 11×15
Подключим сенсорную кнопку TTP223 в Arduino
Как подключить кнопку к Arduino я рассказывал в Урок1 – Подключение кнопки и светодиода кплате Arduino
Для подключения сенсорной кнопки не нужно дополнительно ставить резистор потягивающий резистор. Все еже реализовано в самой кнопке. И контакт не будет висеть в воздухе.
Проверим будет или нет работать код из урока подключения кнопки к Arduino.
int led_pin=3; // пин подключения int button_pin = 4; // пин кнопки void setup() { pinMode(led_pin, OUTPUT); // Инициализируем цифровой вход/выход в режиме выхода. pinMode(button_pin, INPUT); // Инициализируем цифровой вход/выход в режиме входа. } void loop() { if (digitalRead(button_pin) == HIGH) { // Если кнопка нажата digitalWrite(led_pin, HIGH);// зажигаем светодиод } else { //Иначе digitalWrite(led_pin, LOW);// выключаем светодиод } }
Как видим у нас все работает аналогично обычной кнопке.
При этом есть еще один бонус от использования сенсорной кнопки. Нам не нужно устранять дребезг кнопки. Если вы не знаете что это смотрите : Урок2. Нажатие кнопки без ложных срабатываний.Устраняем дребезг кнопки
Также данную сенсорную кнопку можно сконфигурирован для работы в одном из 4 режимов для этого нужно спаять перемычки А и В на плате:
| A | B | Режимы |
| На время касания на выходе “1” | ||
| 1 | На время касания на выходе “0” | |
| 1 | режим триггера, состояние выхода после касания – “0” | |
| 1 | 1 | режим триггера, состояние выхода после касания – “1” |
Как мы видим если спаять перемычки А и В. Мы сконфигурирован сенсорную кнопку как логический ключ. И не меняя программу мы можем включать светодиод и выключать при нажатии на сенсорную кнопку TTP223 .
Давайте подключим реле, вместо светодиода, не меняя программу.
Как видим, реле также отлично работает включается и выключается.
Если мы можем сконфигурировать кнопку так, что она будет работать как триггер. При нажатии подать положительный сигнал на выход. Для управления простыми устройствами такими как светодиод и реле. Из схемы можно убрать Arduino.
Для подачи напряжения буду использовать MICRO USB адаптер 5pin
Подключим светодиод к сенсорной кнопку . Как видим все работает.
Если же подключить реле к сенсорной кнопке TTP223 .
Оно не работает, потому, что кнопку можно подключить как логический ключ. Электродвигателя, реле и пр. (даже на 3-5 В) работать не будут. Сенсорная кнопка просто сгорит. Для примера я подключал параллельно 3 светодиода. И как видно из эксперимента начинаются ложные срабатывания. По техническим характеристикам даже 4 светодиода для данной кнопки много.
Но не обязательно ограничиваться реле. Можно подключать MOSSFET или твердотельное реле.
Проверку на работоспособность с разными материалами: пластик, картон, фанерой. Если на сенсорную кнопку положить материал не толще 2 мм. Кнопка работает отлично. Более 2 мм. Работает только с пластиком. Но это у меня. Возможно у вас будут другие результаты. Как у вас работают сенсорные кнопки пишите в комментарии.
Вывод: Сенсорная кнопка TTP223 имеет ряд преимуществ при использовании в проектах на Arduino , по сравнению с тактовой кнопкой. Но она не может быть использована в силовых цепях.
Что из себя представляют подобные выключатели
Сенсорный выключатель
Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.
Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.
Применение в быту
Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.
Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.
Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.
Самодельный сенсорный выключатель
Принцип работы устройства
Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.
Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.
Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.
Один из вариантов структуры и строения сенсорных устройств включения
Плюсы и минусы конструкции
Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:
- Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
- Легкость применения – приведение в действие не требует никаких физических усилий.
- Бесшумность и мгновенная реакция на команду от пользователя.
- Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

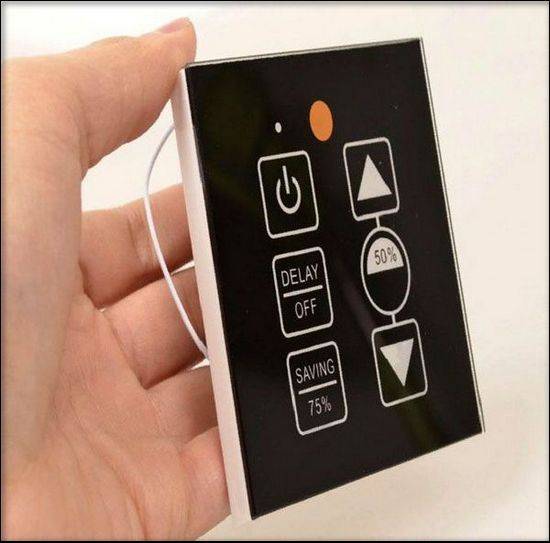

Внешний вид одного из производимых промышленностью сенсорных выключателей
- Долговечность, обеспечиваемая отсутствием механических элементов.
- В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
- Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.
Это интересно: Встраиваемые розетки в столешницу: виды, устройство + советы по выбору и установке
Тонкости подключения
Произвести монтаж сенсорного выключателя можно самостоятельно. Он происходит поэтапно:
- обесточить;
- устранить отслуживший выключатель;
- снять панель с современного изделия;
- подсоединить провода к винтовому зажиму;
- установить рабочий прибор выключателя в сборочную коробку;
- зафиксировать устройство, применяя распорки и особые винты;
- поставить панель.
Монтаж двухклавишного варианта производится аналогично. Используйте кабель с разноцветными жилами, это облегчит работу. По той же схема подключаются все выключатели. Приборы облегчают управление источниками света или электронным оборудованием из любого места. Это создает удобство, если большая площадь помещения или имеется длинный коридор.
При монтировании сенсорных выключателей в сети 220 вольт каких-то особых действий не требуется. Меняются лишь условия места установки.
К примеру, если механизм управляется с пульта ДУ, должна быть его видимость из зоны отдыха. Чувствительные к температуре модели не стоит устанавливать близко к системе отопления. Переключатель для светодиодной ленты собирается по другой схеме.
Накладное устройство не требует углубления на поверхности. Инструкция подключения такого устройства вполне обычная и доступна для любого потребителя.
Торговый дом АлексСтрой
Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома
Штепсельная розетка: все разновидности и их характеристики. Инструкция правильной и быстрой установки штепсельной розетки своими руками
Как установить и подключить?
Иностранные приборы содержат маркировку «L-load» и «L-in», что обозначает тип контактов – вход под нагрузку, выход на светильники или другие приборы. Часто надпись содержится на терминале сопряжения устройств «СОМ».
Совет
Даже при полной ясности обозначений лучше внимательно изучить паспорт выключателя, чтобы его не испортить неумелым монтажом.
Провод фазы должен подключаться к клемме входа «L-in», а отходящий к светильнику проводник должен вставляться в клемму «L-load», что будет снимать напряжение с линии. Такие выключатели могут подключаться сразу к нескольким видам нагрузок, которые не зависят друг от друга, что существенно увеличивает число терминалов на выключателе. Эти отверстия получают аналогичную маркировку выхода, но с перечислением порядкового номера. Монтируются выключатели в типовом подрозетнике с винтовым креплением шасси рабочего механизма.
Если в вашем доме установлены не только сенсорные выключатели, то предлагаем ознакомиться и с другими статьями, в которых вы найдете подробную информацию об установке, ремонте и замене таких видов этих приборов — проходные и перекрестные, с подсветкой, инфракрасные, клавишные, хлопковые, акустические и светодиодные.
Правила подключения
Монтаж сенсорного выключателя соответствует классической схеме, которая предназначена для клавишных изделий. Почти всегда на задней панели присутствуют два терминальных контакта: под нагрузку и входной. Качественная коммутация в схеме изделия осуществляется по фазной линии. На вход подается проводник, а на выходе снимается напряжение для нагрузки. В некоторых случаях конструкция может состоять из нескольких независимых участков. Из-за этого количество терминалов для подключения увеличивается. Чтобы не запутаться, нужно следовать классической схеме. Конструкция выключателя изготавливается таким образом, чтобы она свободно размещалась в традиционных подрозетниках. Фиксация шасси осуществляется прочными винтами.
Ошибки при подключении
Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.
Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.
Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.
Настройка пульта управления
Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.
На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.
Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.
Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.
Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).
| При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии. |
Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд
После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены
Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.
Подключение одноклавишного сенсорного выключателя Livolo VL-C701R
Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.
На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).
Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).
Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.
Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).
Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.
А так выглядит выключатель Livolo сбоку
