Замена звездочки на бензопиле

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

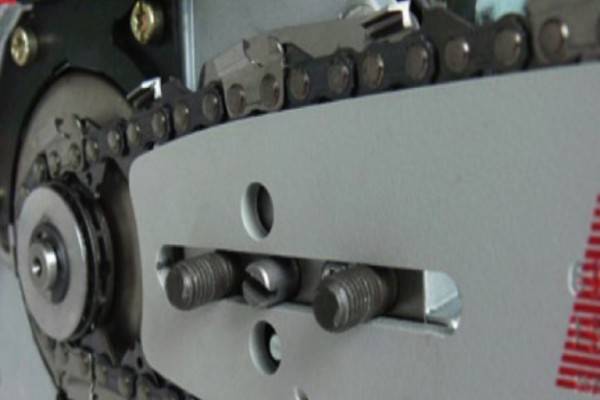

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

• используя только одну цепь
• используя поочередно две или более цепей.

READ Как Смазать Звездочку На Шине Бензопилы

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо

Это повредит гайку.

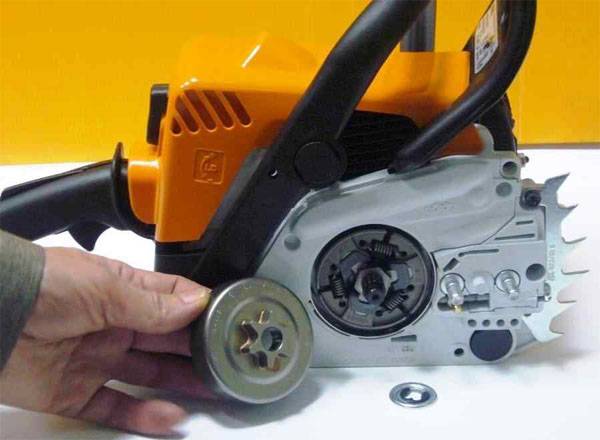

Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Замена изношенных деталей

Если шестеренка имеет сменный венец, следует кропотливо проверить состояние основания. При обнаружении забоин, сколов, глубочайших царапин, конфигурации геометрии либо коррозии следует заменить не только лишь венец, да и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Значительно растет риск заклинивания либо обрыва цепи.

Не считая того, повысится вибрационная нагрузка на сцепление, коробку и движок устройства. Те же причины появляются при длительной эксплуатации одной цепи.

Народные «умельцы» время от времени оживят растянутое полотно цепь, просто выбрасывая одно либо для звена и поновой запрессовывая оси. В данном случае бензопиле требуется замена звездочки.

Не следует также поменять поперечник шестеренок (и, соответственно, число зубов). При работе увеличенной либо уменьшенной звездочкой в коробки и движке появляются усилия, на которые конструкторы устройства не рассчитывали. Это уменьшит эксплуатационный ресурс инструмента и не повысит его производительность.

Невзирая на наличие в конструкции бензопилы систем безопасности, одномоментно останавливающих движение полотна при его обрыве либо разрушении шины и защищающих от разлета оторванных звеньев, до таких ситуаций лучше не доводить. Необходимость замены шестеренки только усиливается требованиями безопасности.

Как снять цельную звездочку с бензопилы

Чтоб снять цельную шестерню с запрессованным венцом, следует:

Снять кожух и воздушный фильтр. Снять шину и полотно. Зафиксировать поршень мотора. Разъединить сцепление. Снять сцепление и барабан. Извлечь венец, поддев его рожковым ключом либо применив приспособление из комплекта поставки.

Как снять цельную звездочку с бензопилы

Последовательность действий

Звездочка, венец и подшипник бензопилы

Подавляющее число бытовых пил продается под маркой Партнер. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Штиль и Хускварна), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Во всех случаях последовательность действий такова:

1. 1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

1. 1. Далее необходимо снять шину, ослабив цепь.

Так выглядит шина бензопилы

После того как звездочка будет свободна, нужно открутить свечу зажигания для доступа к поршню двигателя.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом видео:

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Как снять ведущую и ведомую звездочки с бензопилы

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стенок, потолка, пола. Но добиться безупречного результата умеренно окрашенных стенок без подтеков и полос довольно трудно, если не знать неких секретов и тонкостей процесса.

Бывалые мастера отмечают несколько моментов, принимая во внимание которые можно получить совершенно окрашенные поверхности без полос Наибольший байк в мире «Екатерина Великая»

Малярный инструмент отличатся по размеру и материалу производства мягенькой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем обширнее валик нужно использовать (наибольший размер 30 Washing machine). Замена звёздочки на китайской бензопиле

Зависимо от применяемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягенькой частью совершенно подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после этого ложится на стенку неровными полосами). Как поменять звезду на Партнере?

Получить умеренно окрашенную масляными либо эмульсионными красками стенку, потолок, поможет валик с велюровой мягенькой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко заштукатуренных стенок лучший вариант — 6мм, для структурных обоев — 15мм, для кирпичных стенок либо блоков бетона отлично подходит инструмент с ворсом более 19 мм.

Секрет: независимо от того из какого материала выполнена мягенькая часть валика, перед первым внедрением инструмент непременно замачивают на несколько часов в воде, а потом хорошо просушивают.

Чтоб избежать негативных последствий коррозии современному водителю необходимо позаботиться о защите кузовной части машины. А наилучший метод защиты – это его покраска, такая как на веб-сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень прекрасно и шикарно, смотрите на веб-сайте https://laksavto.com.ua. Но, достаточно нередко кузов машины покрывается маленькими царапинами, предпосылкой которых могут служить разные причины: плохая парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и воздействий погоды (солнце, дождик, снег, град). Весь этот список проблем решается покраской машины. Если же Вы, естественно, желаете получения высококачественного и наибольшего результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими спецами собственного дела с долголетним стажем и опытом работы.

Во все времена коррозия являлась основным противником всех автомобилистов. В связи с тем, что не выдумали еще метод и средства от возникновения ржавчины, то лучше своевременная реакция на предотвращение схожей ситуации.

Проф работники проведут нужные операции, устранив коррозию и другие недостатки, до начала покраски автомобиля.

Почему лучше приостановить собственный выбор на проф покраске авто?

Для проведения покраски машины, лучше иметь не только лишь некоторые познания, умения и силы, да и творческий подход. Сначала, автомаляром подбирается подходящий цветовой колер. Не нужно переживать по поводу сходства цвета, в случае покраски неких деталей, например, дверь. Любая машина имеет специальную бирку с номером краски, мастер без усилий получит таковой же цвет

Шпаклевать и грунтовать также необходимо с особенным вниманием, корректность ее нанесения и шлифовальные работы – будут означать удачную и ровненькую поверхность на кузове

Немаловажное значение придается помещению, в каком делается покраска и подсушка машины. Без наличия вытяжек и изоляций от наружной среды, конечный итог не повеселит обладателя авто

По этой причине красить машину в специальной камере. Неважно какая, даже маленькая соринка либо волос кинется при проверке свойства покраски. Такая работа будет признана бракованной. Наилучший выбор вам – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Детали привода бензопилы – главные и высоконагруженные. От их зависит производительность и работоспособность всего агрегата. В процессе работы они изнашиваются — цепь удлиняется, а шина и зубья приводной звездочки снашиваются. Верный выбор деталей на смену и четкая наладка позволят продлить срок службы инструмента и избежать завышенного износа и поломок.

Ремонт бензопилы Partner P350 XT. замена приводной звездочки

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

• Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
• Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
• Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.

• Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
• При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.

Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.

Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.

Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.

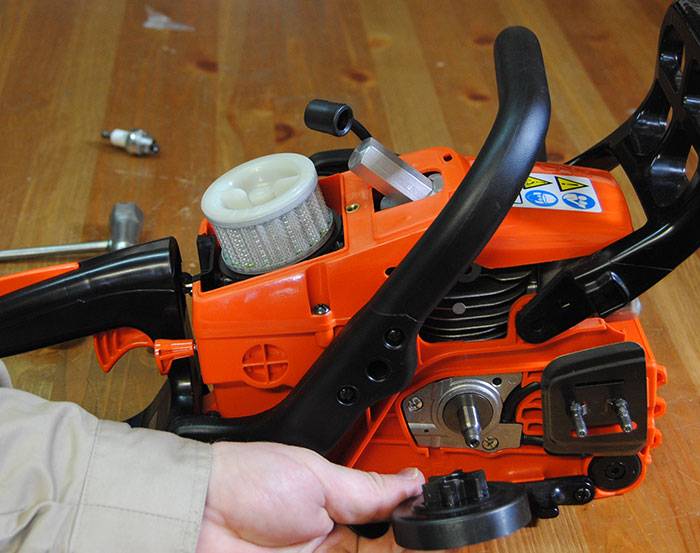

Как заменить звезду на китайской бензопиле самостоятельно

Если вы сталкиваетесь с инструментом, где звезда размещена на резьбе (фиксируется вместо скобы), то процесс замены будет несколько трудоемким. Рассмотрим последовательность действий по порядку:

1. Первоначально нужно снять кожух, а также шину и цепь, как и в первом случае
2. После этого демонтируется защитная накладка, под которой расположен воздушный фильтр и свеча зажигания
3. Свечу зажигания следует вывинтить. Внутрь цилиндра нужно вкрутить либо специальную пластиковую вставку, либо же всунуть шнур. Это делается для того, чтобы заблокировать перемещения поршня. Шнур используется шерстяной без торчащей проволоки. Оптимальный вариант для таких целей — это провод с утюга
4. Предпочтение отдается второму варианту, так как пластиковые вставки могут повредить конструкцию поршня. Шнур всовывается в цилиндр, когда поршень будет не доходить 2-3 мм до ВМТ
5. Когда перемещение поршня будет заблокировано, следует воспользоваться специальным ключом, который обычно комплектуется с инструментом. Если такого ключа нет, можно использовать тот, который предназначен для болгарок или обычным рожковым на «19»
6. Вращать устройство нужно в сторону по направлению часовой стрелки. Как только крепление будет ослаблено, можно вывинтить устройство вручную, демонтировать шестерню с заменой, и аналогичным образом установить все детали на место

В завершении, когда звезда будет зафиксирована, шнур извлекается из цилиндра, и осуществляется установка свечи на место. Подробное описание процесса демонтажа представлено на видео.

После проделанных работ понадобится отрегулировать натяжение цепи, и прибегнуть к проверке инструмента в действии. На этом процесс замены можно считать завершенным. Как заменяется звездочка бензопилы, и что собой представляет данная процедура, подробно описано в материале. Если вы сталкиваетесь с различными проблемами, то обращайтесь за помощью к специалистам, которые помогут разобраться в ситуации безвозмездно.

Публикации по теме

Можно ли сделать тахометр для бензопилы самостоятельно или процесс регулировки карбюратора

Устройство и принцип работы бензопилы и ее отдельных механизмов

Как правильно натянуть цепь на бензопиле

Основные неисправности бензопилы и способы их устранения

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Публикации по теме

Как пилить бензопилами деревья пошаговая инструкция

Цепь на бензопилу как выбрать и что нужно знать

Насадки на бензопилы или как расширить возможности агрегата

Какие бывают триммеры и что лучше выбрать плюсы и минусы

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок

При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться

Как заменить звездочку со сменным венцом

Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

1. Снять кожух, открутив две гайки.
2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

Как заменить цельную звездочку с наружным расположением

Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
2. Снять цепь и шину, ослабив натяжение.
3. Очистить инструмент от загрязнений.
4. Снять стопорное кольцо при помощи отвертки.
5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
6. Снять барабан, и выполнить его замену.
7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
2. Ширина зуба неравномерная по высоте.
3. На вершине зуба наблюдаются сколы металла.
4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Это интересно: Заточка цепи бензопилы: особенности, станки для заточки

Как снизить износ детали?

Существует ряд правил, соблюдая которые владелец бензопилы сможет снизить интенсивность износа ведущей детали садового инструмента. В их перечень входит:

• исключение попадания пильной цепи на гвозди, камни и другие твердые предметы. Чем реже гарнитура будет вступать в контакт с посторонними предметами, тем меньше нагрузка будет воздействовать на ведущий элемент инструмента;
• использование только качественных смазочных материалов. Они обладают всеми компонентами, необходимыми для поддержания стабильной работы звездочки и режущих органов;
• правильные условия хранения пилы – в мокрых сырых помещениях металлические детали инструмента будут поддаваться воздействию ржавчины. От этого также страдает звездочка, особенно, если она не прикрыта защитной крышкой.

Важную роль также играют погодные условия, в которых используется садовый инструмент. Ее владельцу нужно избежать частой эксплуатации пилы в дождливую погоду. Это не только даст возможность защитить звездочку от ржавчины, но и сделает работу более безопасной для самого оператора.

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

Как выглядит цельная шестерня на бензопиле

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

1. Наличие больших радиусов в местах перехода зубьев
2. Неравномерная ширина зуба
3. Обнаружение сколов и стружки металла на верхней части зубьев
4. Задиры и риски на внутренней поверхности отверстий в ступице
5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Подмена ведущей звездочки на бензопиле Husqvarna 445E (435-440-450)

Данное видео указывает как можно поменять изношенную ведомую звездочку на бензопилах 4 серии Husqvarna.

Муфта сцепления бензопилы закрывает звездочку.

Сначала стоит отметить, что при покупке запчастей для бензопилы необходимо строго соблюсти тип барабана либо пользоваться консультацией спеца, если идет речь о ее модернизации. Обычно, при одновременной подмене барабана и пильной цепи заменяются и подшипники барабана.

Читайте так же

Тут следует получать особый ремонтный набор, в каком предвидено наличие и ведущей звездочки, и подшипника. Потом следует приготовить инструмент и детали, которые потребуются для проведения работ:

• универсальный ключ, продающийся в комплекте с бензопилой;
• стопор поршня механизма (в стандартных вариантах бывает пластмассовый либо железный);
• съемник центробежного механизма либо сцепления (выбирается зависимо от модели бензопилы).

При проведении операции производятся последующие деяния:

Схема местопребывания звездочки бензопилы.

Поначалу снимается гарнитура пилы, гайки крышки шины откручиваются с помощью универсального ключа. Крышка снимается, вынимается шина и цепь.
После чего снимается воздушный фильтр.
Универсальным ключом выворачивается свеча пилы. Заместо нее вставляется приготовленный стопор поршня, который позволить зафиксировать положение поршня в цилиндре.
Съемник сцепления устанавливается в разъем универсального ключа. Потом с помощью получившегося устройства выворачивается муфта сцепления. Все деяния нужно проводить по часовой стрелке.
Муфта сцепления удаляется, освобождая подход к внутренним деталям. Сейчас можно снять звездочку (барабан сцепления).
Зависимо от вида барабана проводится его осмотр либо проверка венца. Звездочка либо венец изменяются на новые. При установке новых деталей нужно кропотливо проверить состояние сепаратора сцепления

Повышенное внимание тут нужно уделить пружинам центробежного механизма и кулачкам. При выявлении сильного износа эти детали также нуждаются в неотклонимой подмене.
Если состояние частей не вызывает приреканий, все детали бензопилы собираются в оборотной последовательности

Сначала выворачивается стопор поршня, растягивается шнур стартера, потом стопор вкручивается вновь. Такие сложные деяния позволяют зажать центробежный механизм бензопилы на коленчатом валу.
С помощью универсального штатного ключа сцепление зажимается против часовой стрелки, другими словами против вращения цепи.
После чего все узлы и детали могут удачно прикручиваться на свои прежние места.

Для того чтоб поменять звездочку на бензопиле, вся работа должна производиться аккуратненько и осторожно. Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь

Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь.

Как видно из представленной инфы, вопрос о том, как снять звездочку с пилы, может быть удачно решен и своими силами

Один раз проведенная операция дозволит производить ее вновь и вновь, как в этом появится надобность, а внимание и аккуратность будут залогом хорошо выполненной работы

Бензопилы, выпущенные известными производителями специального инструмента, характеризуются высокой надежностью и длительным сроком службы. Это связано с продуманностью конструкции и применением особых сортов инструментальной стали, из которой изготавливаются все подвижные и трущиеся детали. К ним в первую очередь следует отнести:

• цепь с режущими кромками;
• направляющую шину;
• звездочку цепной передачи, приводимую во вращательное движение за счет энергии одноцилиндрового двухтактного бензинового двигателя.

Все они работают в интенсивном режиме и со временем истираются. Даже незначительное изменение геометрических размеров этих деталей ухудшает производительность и плавность работы пилы. Если вам потребовалось снять звездочку с бензопилы, чтобы заменить ее, необходимо разобраться с принципом работы системы сцепления, с которой она имеет непосредственную связь.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.
