А зачем он вам???
А нужен ли вам прецизионный усилитель? Это зависит от ваших музыкальных пристрастий и привычек. Если вы привыкли слушать музыку «на бегу», то есть с портативных устройств на прогулке, пробежке, в тренажерном зале и других подобных местах, то описываемый ниже проект не для вас. Просто постарайтесь подобрать к своему аппарату максимально подходящие по характеристикам и звучанию наушники.
Точно также следует поступить, если вы любите музыкальные стили, где присутствуют сильные искажения сигнала, типа рока, хеви-металла и подобные.
Тем не менее, если вы предпочитаете слушать музыку в тихой уютной обстановке у себя дома или в офисе, и ваши вкусы тяготеют к живой и натуральной музыке типа классической, джазовой, или чистому вокалу, вот тогда вы сможете по достоинству оценить качество звучания и точность связки прецизионный усилитель плюс высококачественные наушники.
Простая схема усилителя звука

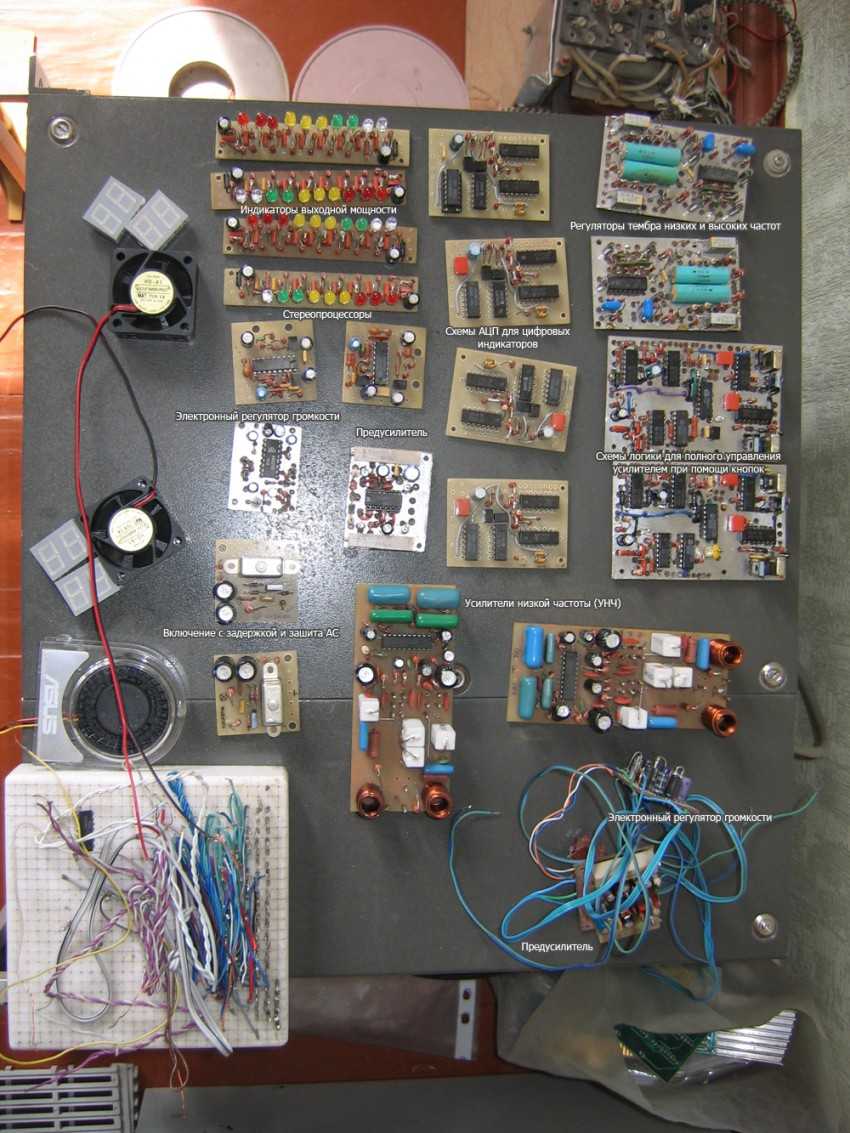

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.
Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.
Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.
В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

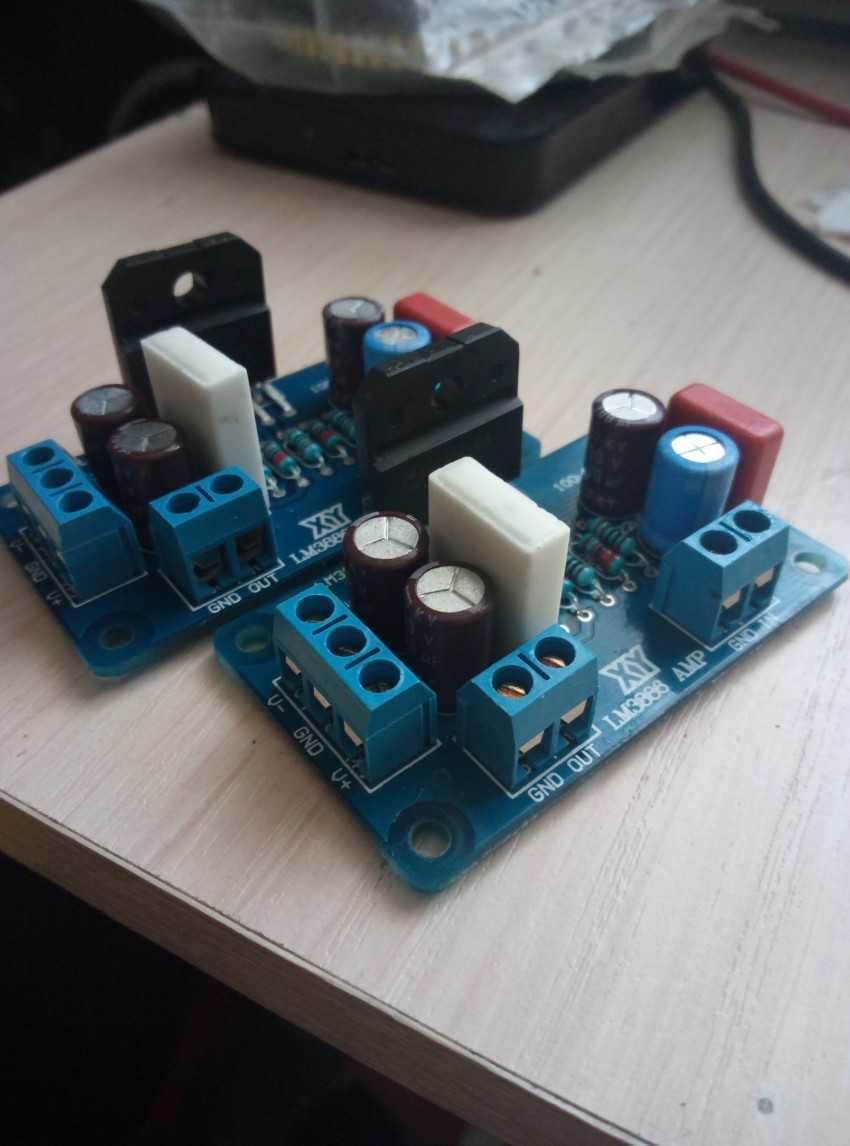

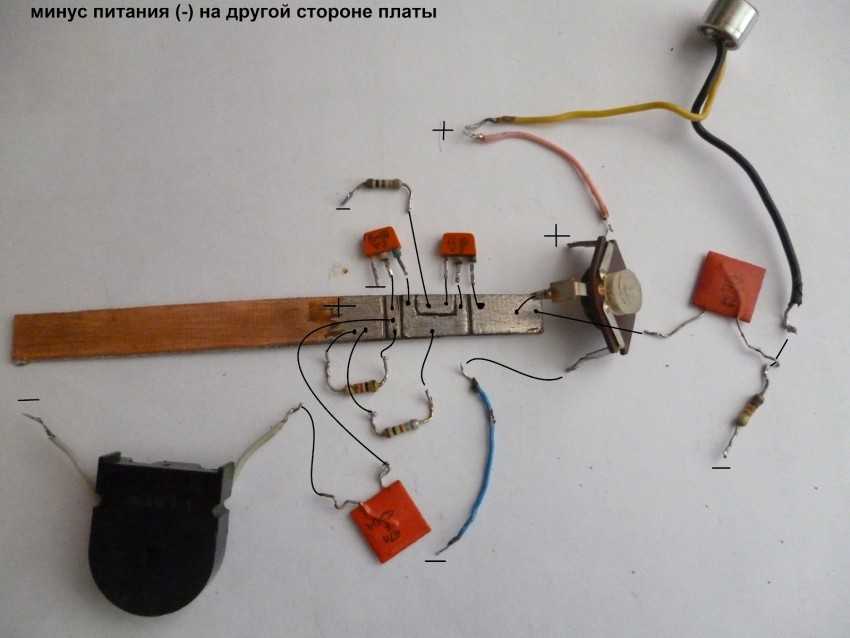

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.
Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.
Как самому сделать усилитель звука для магнитолы на микросхеме
На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.
Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.
Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.
Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.
Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.

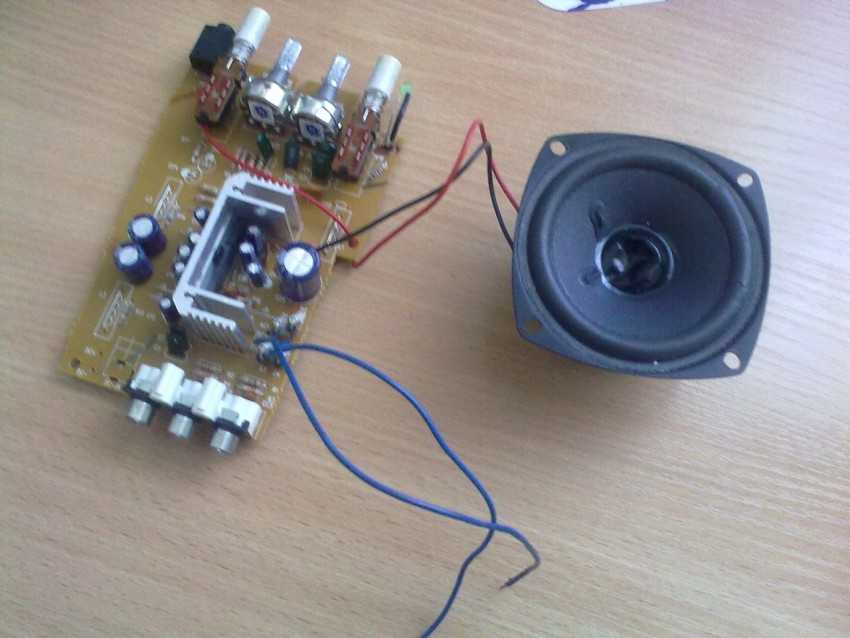

Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»
Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.

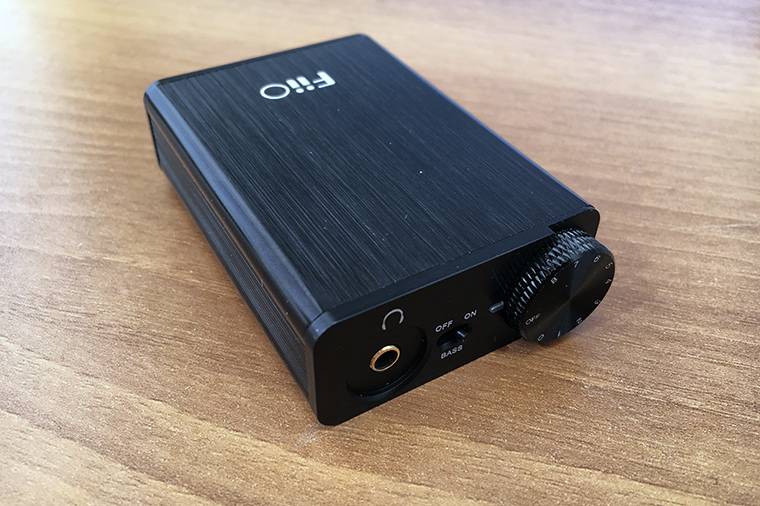

Fiio A1 для транса и драма
Этот компактный усилитель в металлическом корпусе призван решить проблему нехватки низких частот, для чего имеет целых три предустановки:
- усиление баса на 2,7 дБ;
- усиление баса и ослабление ВЧ, что в объем даёт подъём НЧ на 5,2 дБ;
- “прозрачный” режим (усилитель пропускает звук через себя, никак его не меняя).
Основная задача, с которой А1 справляется на ура — коррекция звука в тех случаях, когда источник звука не тянет внутриканальные наушники с высоким сопротивлением. В подобных ситуациях A1 просто делает звук именно таким, как он должен быть по уровню и плотности. Кроме того, даже в «нейтральном» варианте A1 слегка “подстегивает” басы, и немного сглаживает средние частоты, что улучшает общую подачу.
А кто у нас певец?
Напоследок хочется высказать некоторые субъективные замечания по поводу использования компьютера в качестве источника сигнала. Естественно, что собирать схему №3 или №5 для того, чтобы подключить к выходу звуковой карты типа ESS688 особого смысла не будет — разницу в качестве звука не будет слышно из-за особенностей этой весьма старой «звучалки».
Данные схемы просто напрашиваются на работу с картами типа SB Live! и более поздними моделями. Конечно, если у вас в компьютере стоят девайсы, создающие кучу наводок при обращении к ним – качественную музыку придется слушать только в минуты отдыха.
Другой вопрос –— как слушать музыку в наушниках? Лично я использую набор Winamp+DFX. Может, мне просто не встречалось других проигрывателей, качество которых меня устроило? Наверное…
Но дело вот в чем: включите эквалайзер, визуализацию установите в виде анализатора спектра — «тонкие полоски» с максимальным качеством кадров в секунду, «огненный» стиль (когда на пиках верхушки полосок становятся красными). И что вы увидите? Скорее всего, практически все полоски одновременно будут доставать до максимальной отметки… (Интересно, многие ли считают это нормой?)
А теперь попробуйте левый ползунок («preamp» — «предварительное усиление») немного сдвинуть вниз, так, чтобы до верхней отметки цветные полоски доставали только иногда.
Если у вас хорошая акустика и битрейт записи не ниже 160, разницу почувствуете сразу (громкость звука понизится, но это легко компенсировать регулятором громкости). В случае, когда разницу в изменении качества звучания услышать не удается — вы, вероятно, уже давно пользуетесь наушниками при езде в общественном транспорте (прослушивание музыки сокращает дорогу, но при этом сильно ухудшает слух).
Если вы считаете, что при воспроизведении музыки все частоты должны звучать одновременно и на полную громкость — вынужден вас разочаровать. В этом случае такой сигнал не будет иметь к музыке никакого отношения, и в радиотехнике для него даже есть специальное название — «белый шум». Подобной смесью частот проверяют, сколько времени могут выдержать динамики без необратимых механических (и прочих) повреждений. Расслышать при этом все ньюансы звучания инструментов вряд ли получится… Так что, если для вас самое главное при прослушивании музыки — громкость, даже усилители вышего класса могут не оправдать возлагавшихся на них надежд.
Между прочим, изготовление высококлассных усилителей для личного пользования не менее увлекательное занятие, чем разгон процессоров и видеокарт. По крайней мере, мне так кажется…
Чутких вам ушей!
Сделай сам усилитель за 500 рублей →
← Классы усилителей
Сборка АС комбика
Наиболее важным элементом при изготовлении является выбор правильного «пакета» для используемых динамиков. Это влияет на окончательный звук АС. Неправильный выбор этих параметров приводит к тому, что громкоговоритель сам по себе издает странные звуки, имеет призвуки. После расчетов и практических изменений, пришло время столярных работ.
Тут использовался скошенный тип расположения из-за места использования — дом — чтобы динамик «говорил» непосредственно с исполнителем, а не с полом. Применен комплект акустики для гитары на мощность 120 Вт, фото динамика вы видели выше.
Задняя часть была вырезана на 1/3 ширины из-за полуоткрытия колонки, в этом месте лучше всего звучит сетка настройки, вставленная в рамку.
Обертывание колонки заняло весь день. Если хотите, можете использовать транспортные колесики или же резиновые ножки с подстраиваемой резьбой, чтобы выровнять их по полу. Динамики крепятся винтами М6 с самоконтрящимися шайбами, чтобы они не ослабли от вибрации.
Внутри были приклеены и привинчены полосы 25×25 мм для придания жесткости конструкции против сильных вибраций. Для эстетической отделки передняя часть была сделана из дерева, так называемая четверть круга, вырезанная по размеру. Центр был покрашен матовой черной акриловой краской, затем подрезаны все отделочные материалы и теперь можно вкрутить динамики. Конкретные размеры не указаны, так как они вытекают из расчетов и типа используемых динамиков. После сборки вот окончательные фотографии работы.
Соединять динамики между собой внутри колонки можно разными способами:
- МОНО 16 Ом / 120 Вт (подключить динамики последовательно 8х2 Ом = 16 Ом)
- МОНО 4 Ом / 120 Вт (подключить динамики параллельно 8/2 Ом = 4 Ома)
- STEREO 2 по 8 Ом на 60 Вт, для этого используем переключатель на задней панели моно / стерео.
Vol.X — портативный усилитель для наушников своими руками
Зачем нужен фотоаппарат, когда есть телефон, к сожалению понимают не все. А зачем нужен усилитель для наушников понимает еще меньше народа. Мы же не просто рассмотрим зачем он нужен, но еще и соберем недорогой и качественный портативный усилитель для наушников. Настолько простой, что сделать его сможет каждый…
Усилитель для наушников Vol.X — попытка написания статьи в режиме реального времени по мере продвижения проекта. Комментарии приветствуются!
Следите за продвижением в Twitter .
По мере продвижения проекта статья будет дополняться необходимым материалом. Конечная цель — создать законченную конструкцию, простого для повторения, высококачественного портативного усилителя для наушников. Упор делается на возможность реализации усилителя человеком не обладающим глубокими познаниями в электронике.
Если вы понимаете всю соль гулящих по интернету картинок, значит и усилитель собрать сможете :-).
Почему усилитель называется Vol.X ? -Не знаю. Просто было решено дать конкретное название данному проекту. Звучит солиднее. Может со временем и до Vol.X2 дело дойдет. Кто знает…
Добавим в схему предусилитель
Все схемы усилителей, представленные выше, имели коэффициент усиления менее 1, поэтому необходимо запитать их звуковым сигналом высокой амплитуды. Чтоб сделать усилитель более универсальным, в котором музыкальный сигнал усиливается в несколько раз, предварительный усилитель добавляется к усилителю мощности – на основе одного или нескольких транзисторов или на лампе. Усиления напряжения в 2-5 раз достаточно, потому что обычно наушники характеризуются высокой эффективностью (обычно более 90 дБ) и небольшим уровнем сигнала, необходимого для управления ими.

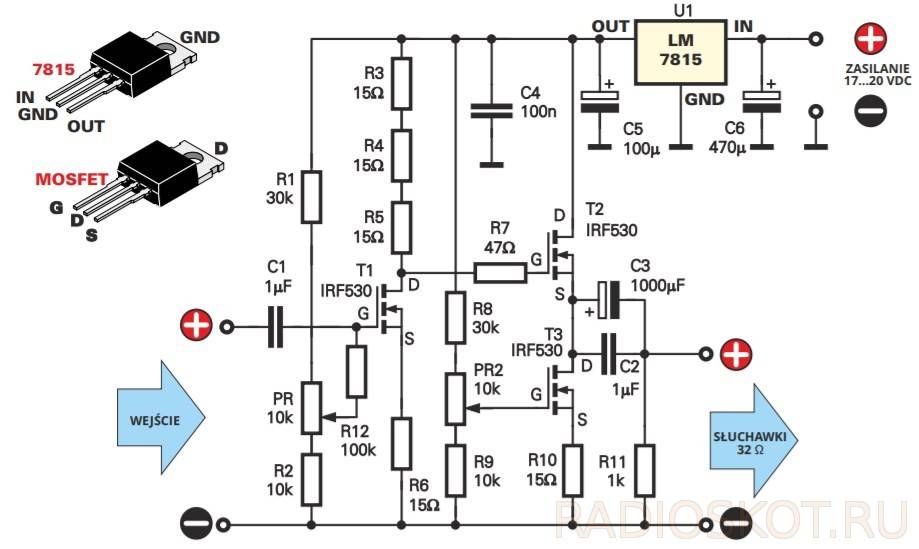

Вот схема для создания полноценного усилителя для наушников на основе полевых транзисторов, работающих также в классе A. Питание однополярное, сам УНЧ требует +15 В (с учётом падения напряжения на стабилизаторе берем 17-20 вольт.
Форум по обсуждению материала УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ КЛАСС А
|
| ||
|
|
↑ Настройка
R23 — балансировка, т. е. установка «0» на выходе. R15 и R14 задают требуемый ток покоя. С указанными номиналами он около 100…120 мА. Если ток покоя нужен другой — надо их пропорционально уменьшить или увеличить. Если есть генератор и осциллограф, то настройка компенсации выполняется подбором R19 или R20. Если нет, ну и ладно, и так будет очень неплохо.
То есть нам нужно применить этот способ настройки компенсации в реалиях нашей схемы. В качестве генератора можно использовать звуковую карту + софт, в качестве осциллографа — ПК, ещё потребуется прибор в режиме измерения микроампер, например, Ц4315 — 50 мкА.
Питающий трансформатор у меня ТП-20-14, выдаёт 2×9 В переменки. Двуполярный стабилизатор на LM317/337 выдаёт ±7 В, запаса по напряжению почти нет. Нужно будет с этим что-то сделать, так как при пониженном напряжении сети возникает гул — стабилизатор выходит из режима стабилизации. В остальном всё прекрасно.
Упростим себе жизнь
Тех, кто только открывает для себя электронику и качественный звук, непременно порадует факт, что собирать потребуется усилительную часть. Да и то позже будет дана, готовая для повторения, печатная плата и вся остальная необходимая информация
Остальные узлы будут куплены готовыми. Это в разы упростит и удешевит задачу без какой-либо потери качества. Самостоятельная сборка таких узлов прилично усложнит задачу. А обойтись без них в задуманной конструкции не получится.
К тому же при сегодняшних масштабах производства различных модулей, стоимость покупки деталей для такого модуля обходится дороже стоимости готового модуля. Возникает резонный вопрос — че париться то?)
Усилитель для наушников на ОУ
Наиболее удобным вариантом являются схемы на операционных усилителях (ОУ). В таком случае количество элементов сводится к минимуму, а схема не требует никакой наладки.
Большим плюсом операционных усилителей является то, что все они, за исключением специализированных, выпускаются в корпусах DIP8 (Minidip) и SO-8 ( он же SOIC).

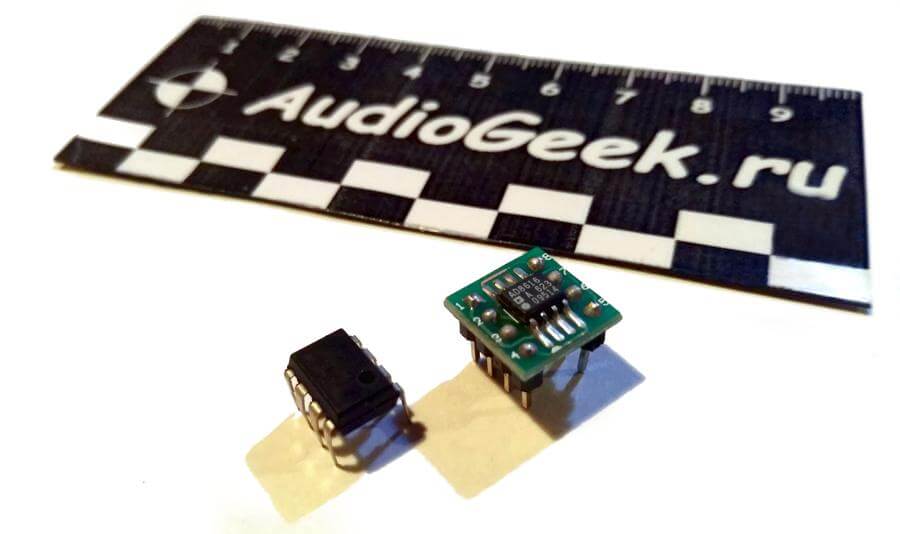

Будем ориентироваться на корпус DIP8. По размерам он больше
Поэтому во первых его проще паять, а во вторых он лучше охлаждается, что тоже важно для усилителя. А а для тех микросхем, которых в DIP8 не выпускают можно воспользоваться переходником из SO-8 в DIP8
Назначение выводов ОУ стандартизовано и они взаимозаменяемы. Поэтому можно один раз впаять панельки под микросхемы и просто вставлять микрухи без помощи паяльника. Это не только упростит замену микросхем но и убережет их от возможного перегрева при пайке.
Fiio E10K для любителей инструментальной музыки
Популярная среди знатоков модель Е10 получила новую начинку, небольшие визуальные улучшения и букву “К” в названии. Встроенный ЦАП PCM5102 от Texas Instruments, наличие фильтра низких частот и схемы усиления баса, в совокупности меняют звуковую картину в лучшую сторону.
Все это добро заключено в компактный корпус из черного анодированного алюминия с рифлением по бокам. На задней панели расположены USB-разъем, переключатель gain, коаксиальный RCA-выход SPDIF (позволяет использовать E10K в роли конвертера из USB в SPDIF) и линейный выход 3.5 мм TRS, с помощью которого можно получить сигнал в обход встроенного усилителя.
На передней панели расположены регулятор громкости, яркий синий светодиод-индикатор, переключатель функции усиления баса и выход на наушники. Эта модель весьма неприхотлива в выборе нагрузки, и справится как с чувствительными внутриканальными, так и с большими накладными наушниками.
Громкость не главная цель
Многие считают что усилитель для наушников нужен только для более громкого прослушивания музыки. На самом деле ценность этого гаджета несколько больше. Любые наушники являются сложной нагрузкой для источника звука. Еще больше это высказывание справедливо, если наушники арматурные, гибридные, изо-/орто- динамические или более экзотичные.
Основной проблемой обычно является нехватка выходного тока источника звука. С другой стороны большинство современных источников не могут выдать сигнал достаточного уровня для раскачки высокоомных наушников, например студийных наушников.
Еще больше картину портит тот факт, что любой динамик имеет паразитные параметры — индуктивность и емкость. Для источника звука они создают определенные проблемы. Импеданс наушников зависит от частоты, и источник звука должен уметь с эти справляться. Есть и другие важные для звука аспекты, но не будет глубоко уходить в технические дебри.
Если обобщить, то главной задачей усилителя для наушников является согласование источника сигнала с наушниками. При этом должно быть сохранено исходное качество звука, а сигнал на выходе должен иметь бОльшую мощность чем на входе.
Так развод или must have?
Я долго слушал разные треки через представленные в этом обзоре различные портативные усилители. На мой взгляд, использование подобных устройств в целом улучшает впечатление от прослушивания композиций через мобильные устройства. Несомненно усиливается общая громкость, глубина и в некоторых случаях раскрываются инструменты.
Среди многообразия представленных продуктов, у Fiio есть варианты портативных усилителей для любого, чтобы послушать и оценить самому – меняются ощущения от прослушивания или нет. Я слушаю много музыки и могу с уверенностью сказать, что с использованием портативных усилителей музыка и правда начинает звучать по другому. Как минимум, на порядок громче.
Считаю, что портативные усилители – ни в коем случае не развод, а для истинных меломанов – несомненный “мастхэв”.
iPhones.ru
Услышать любимую музыку по новому помогут маленькие алюминиевые коробочки. Сам удивился, когда послушал. У меня, как и у многих, музыка сосредоточена в смартфоне. В любой момент, где бы вы ни находились, достаточно достать наушники и погрузиться в свой любимый трек-лист. С развитием потоковых сервисов и технологичных гаджетов, громоздкие напольные аудиосистемы постепенно остаются только у самых…
Микк Сид
Пишу обо всём, что интересно и познавательно – гаджеты, события, репортажи. Увлекаюсь игрой на барабанах, меломан со стажем.
Инструменты и расходные материалы
При самостоятельной сборке все траты не превысят 2000 рублей, и это с учетом покупки паяльника. Если устройство уже есть, то цена не выйдет за пределы 500 рублей.

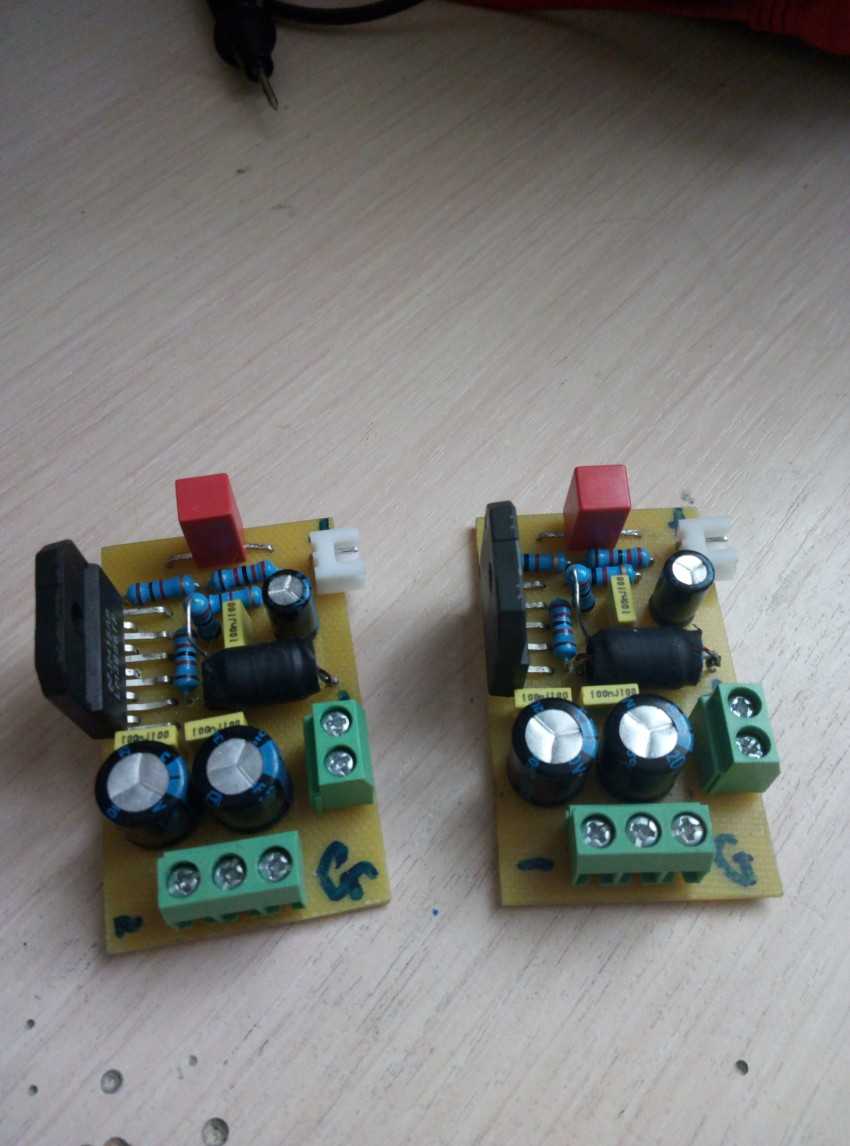

Из чего можно собрать простой усилитель звука:
- микросхема серии TDA (цена от 240 рублей, лучше покупать в магазинах радиоэлектроники, чем заказывать из Китая – выйдет даже дешевле);

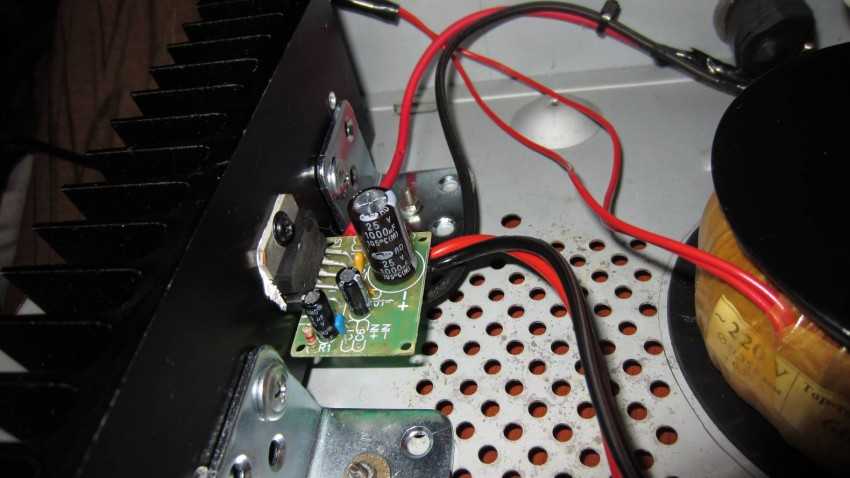

- радиаторная решетка для охлаждения устройства.
Важно учесть, что конкретные модели схем, транзисторов и конденсаторов зависят от назначения усилителя. Подробнее об этом рассказано ниже
Дополнительно понадобятся инструменты. Чтобы упростить процесс создания, лучше использовать печатную плату.
Также упростит работу паяльная станция, но при желании можно обойтись одним только паяльником. Алгоритм создания легкий, но необходимы хорошие навыки паяния.
Домашние и автомобильные усилители, созданные своими руками, потребляют около 3 Вольт, что позволяет использовать их практически в любых условиях.
Громкость не главная цель
Многие считают что усилитель для наушников нужен только для более громкого прослушивания музыки. На самом деле ценность этого гаджета несколько больше. Любые наушники являются сложной нагрузкой для источника звука. Еще больше это высказывание справедливо, если наушники арматурные, гибридные, изо-/орто- динамические или более экзотичные.
Основной проблемой обычно является нехватка выходного тока источника звука. С другой стороны большинство современных источников не могут выдать сигнал достаточного уровня для раскачки высокоомных наушников, например студийных наушников.
Еще больше картину портит тот факт, что любой динамик имеет паразитные параметры — индуктивность и емкость. Для источника звука они создают определенные проблемы. Импеданс наушников зависит от частоты, и источник звука должен уметь с эти справляться. Есть и другие важные для звука аспекты, но не будет глубоко уходить в технические дебри.
Если обобщить, то главной задачей усилителя для наушников является согласование источника сигнала с наушниками. При этом должно быть сохранено исходное качество звука, а сигнал на выходе должен иметь бОльшую мощность чем на входе.
Схема усилителя для наушников четвертая, для «подвинутых» в ламповую сторону
В данной схеме усилителя для наушников (автор — Б. Каинка, журнал Elektor Electronics, №10/2003 год, с. 70.) используется лампа, применявшаяся в радиостанциях, когда-то стоявших на вооружении Советской Армии (Р-105М, Р-108М, Р-109М и другие). Да и в ДОСААФ такие радиостанции использовались весьма долго — например, для работы в диапазоне 28 МГц подходила Р-108М.
Лампа 1П24Б — пентод прямого накала, тип «стержневая», малогабаритная. Напряжение накала, указанное на схеме, 1,2 Вольта при токе 240 мА.
Анодное напряжение здесь низкое – всего 12 Вольт, так что можно не бояться, что от анодной цепи «долбанет» сотней вольт.
Непосредственно в анодную цепь включаются наушники, сопротивление обмотки которых должно быть не менее 600 Ом (говорят, есть такие «уши» из разряда «студийных»). И конечно же, понадобится две таких лампы — ведь у нас предполагается «стерео»…
Схема источника питания не приводится специально — если уж вы собрались паять данную схему и нашли такие не особо распространенные на рынке лампы, то в дальнейшем моя помощь в этой конкретной области вам точно не понадобится.
Усилитель для наушников на ОУ
Наиболее удобным вариантом являются схемы на операционных усилителях (ОУ). В таком случае количество элементов сводится к минимуму, а схема не требует никакой наладки.
Большим плюсом операционных усилителей является то, что все они, за исключением специализированных, выпускаются в корпусах DIP8 (Minidip) и SO-8 ( он же SOIC).
Будем ориентироваться на корпус DIP8. По размерам он больше
Поэтому во первых его проще паять, а во вторых он лучше охлаждается, что тоже важно для усилителя. А а для тех микросхем, которых в DIP8 не выпускают можно воспользоваться переходником из SO-8 в DIP8
Назначение выводов ОУ стандартизовано и они взаимозаменяемы. Поэтому можно один раз впаять панельки под микросхемы и просто вставлять микрухи без помощи паяльника. Это не только упростит замену микросхем но и убережет их от возможного перегрева при пайке.
Изготавливаем плату
Печатное изделие — главное, если вы хотите сделать высококачественный усилитель. Только при ее наличии ваше изделие будет работать стабильно. Сделать ее в домашних условиях можно без проблем, если знать тонкости ЛУТ технологии — это перенос рисунка стандартной платы при помощи лазерного принтера и обыкновенного утюга.
Для осуществления задуманного воспользуемся программой Sprint-Layout 6.0 — русская версия, она имеет в активе около 4,6 тысячи макросов. Ее отличительные черты:
- все справочные данные на русском языке;
- надписи на плате можно делать кириллицей;
- идеально подходит для оперативной системы windows 7;
- интерфейс программы изменен для начинающих пользователей;
- работать можно с любого компьютерного устройства, сохраняется на флешке, не оставляет следов в любой системе.
Изображение распечатывают только на глянцевую бумагу, можно использовать различные буклеты, которые раздают в переходах метро и торговых комплексах.
Печатать необходимо на максимуме, тогда копия будет качественная — весь рисунок должен четко просматриваться. После этого накладываем его на обезжиренную плату и проглаживаем утюгом, выставленным на третью позицию мощности, несколько минут. Для фотобумаги хватит полминуты.
Затем надо произвести травление — для этого используем раствор хлорного железа, считающийся специалистами оптимальным вариантом. При помощи ацетона очищаем медные дорожки от оставшейся краски и начинаем их лужение. Чтобы все получилось хорошо, лучше использовать сплав Розе, который изобрел германский химик — поэтому он и назван его фамилией.
Несколько гранул этого сплава опускаем в приготовленную емкость с водой (обязательно с плоским и ровным дном) и ждем полного их расплавления. Потом кладем пластину рисунком вниз и водим ею по днищу с расплавленными гранулами. Мягкой губкой удаляем разводы и лишние наплывы на дорожках.
Схема первая, простая
Схема усилителя для наушников достаточно проста. (Автор — Валентий Святы, Practyczny Elektronik №2/2000, c. 4–6.) Собственно , которая при напряжении питания 9 Вольт может развить на нагрузке 8 Ом мощность до 1 Вт. Микросхема нормально работает на нагрузку до 4 Ом и при выходной мощности 150 мВт обеспечивает коэффициент гармоник не более 0,2%. Значит, при работе на наушники усилитель не перетрудится, сильно греться и искажать звук не будет.
Главная особенность данной схемы — автоматическое включение-выключение питания. При подаче на вход усилителя звукового сигнала напряжение на выходе детектора на диодах VD1, VD2 становится достаточным для открывания транзистора VT2, который далее открывает транзистор VT1, через который напряжение питания и проходит на микросхему.
Питание усилителя осуществляется от 9-ти вольтовой батареи («Кроны», например). При отсутствии звукового сигнала напряжение на выходе детектора уменьшается до нулевого, транзисторы закрываются и микросхема обесточивается. Усилитель для наушников работоспособен при напряжении питания от 1,8 до 15 Вольт.
Естественно, если вы не страдаете забывчивостью — можете выбросить из схемы «лишние» детали (детектор и транзисторный ключ) и установить простой выключатель в цепи питания.
