Как сделать водопровод на даче из скважины: устройство, оборудование, схемы

Подключение скважины к дому и внутреннее обустройство

Этап обустройства и подключения считается наиболее простым процессом. Все работы делают своими руками. Главное правильно собрать систему. Никаких трудоемких процессов здесь не наблюдается.

Организация внутреннего оборудования для «чайников»:

Сначала выбирается место для установки оборудования.
На входную трубу монтируется реле давления. Оно определяет напор воды.
Далее устанавливается фильтр грубой очистки. Это элементарная защита от крупных частиц.

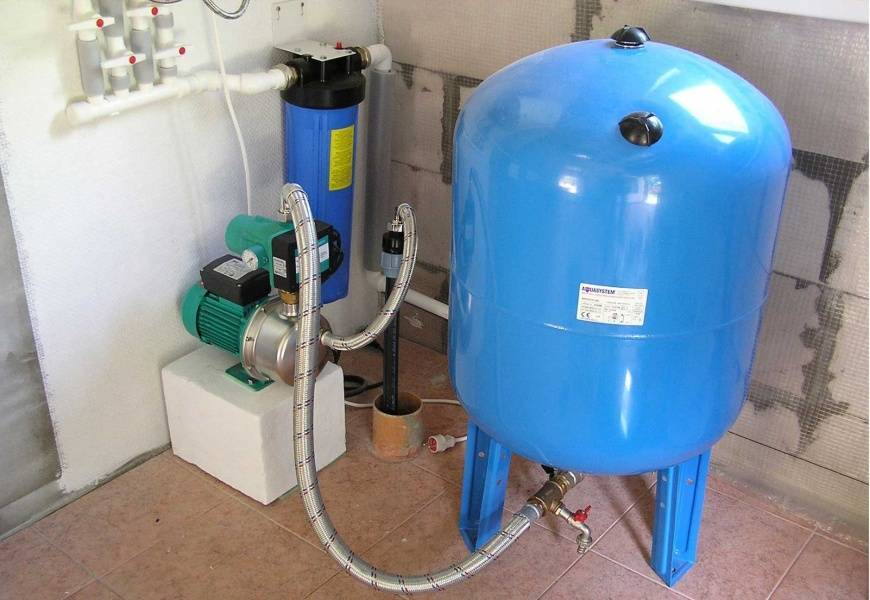

Затем монтируется гидроаккумулятор. Благодаря ему будет поддерживаться рабочее давление после отключения насоса.
Далее выполняют разводку водопровода по дома.

Гидроаккумулятор имеет определенный объем, который является запасом жидкости. Но использования слишком больших конструкций является нерентабельным. Лучше взять несколько механизмов меньших габаритов. Так не пострадает давление и можно будет длительный срок пользоваться скважинной без включения насоса.

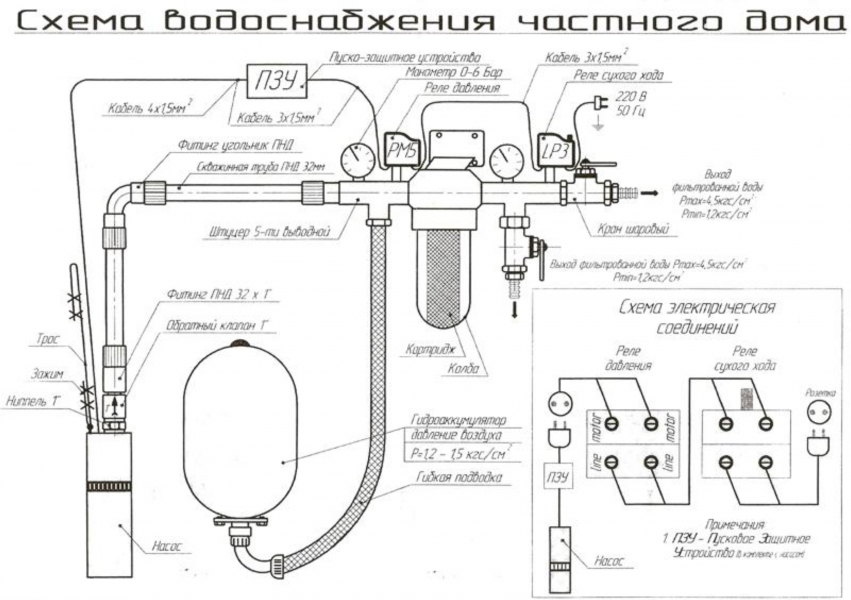

Какие элементы включает схема водоснабжения

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

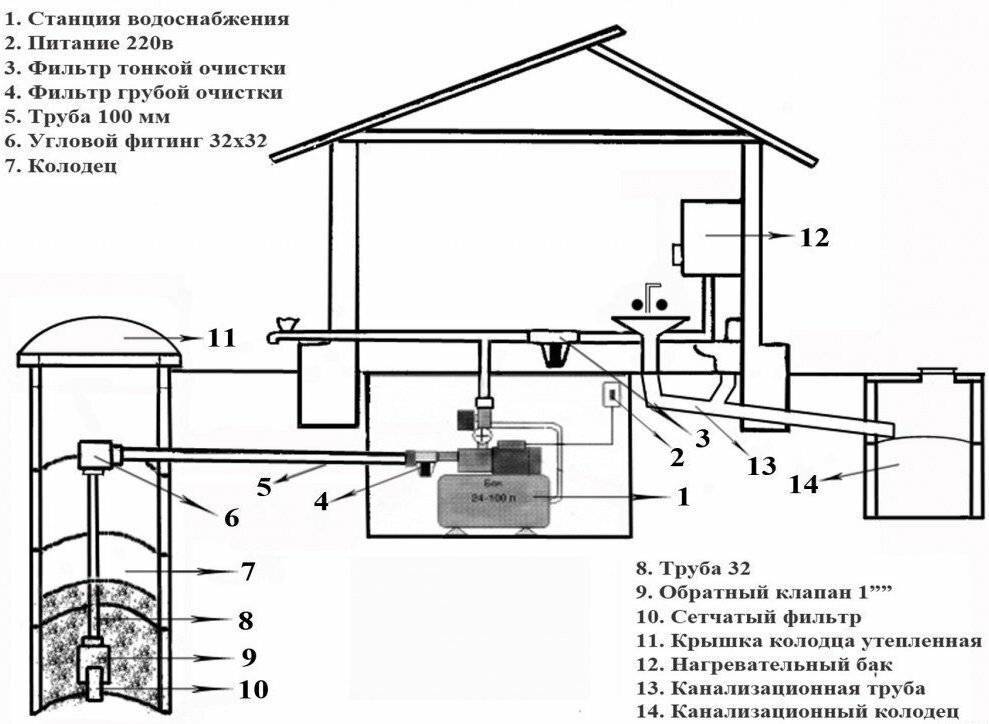

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

является схема дополнением к централизованному водоснабжению или оно автономное;
где выполнено устройство скважины относительно ввода в отапливаемое здание;
какая минимальная температура характерна для места, где нужно сделать водопровод;
какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
где будет произведена установка оборудования – в доме или кессоне.

https://youtube.com/watch?v=uAUMmgUgqpQ

Советы по обустройству скважины

На даче, где зимой люди не проживают, оборудование рекомендуется размещать в кессоне, где всегда плюсовая температура. Перед отъездом сливают воду, даже если отсутствуют зимой несколько дней. В домах с постоянным проживанием лучшее место для оборудования — жилой дом. В нем сухо и тепло, удобное обслуживание.

Другие полезные советы:

На участках с высокими грунтовыми водами лучше использовать наземные защитные сооружения или адаптер.
Чтобы не повредить водопровод к дому, применяют защитный кожух

Это особенно важно в плывунах, пучинистых и каменистых грунтах. Электрокабель всегда помещают в трубу.
В схему водоснабжения обязательно включают обратный клапан для насоса и фильтр для гидроаккумуляторного бака.
Для подсоединения гидравлического оборудования используют запорные вентили

Это облегчает ремонт и обслуживание.
Необходимо постоянно следить за давлением в гидроаккумуляторе и при необходимости подкачивать.

Виды летнего водопровода

Современные технологии предоставляют обширный выбор материалов и методов создания летнего водопровода. Вода на даче может подаваться при помощи постоянных (стационарных) коммуникаций или разборных (временных).

Временный водопровод для полива и летнего душа

Переносной (временный) водопровод из полиэтиленовых труб

Сделать разборный водопровод на даче своими руками очень просто. Он вполне способен удовлетворить запросы её владельцев. Для такого варианта используются толстостенные трубы ПЭ (полиэтиленовые), соединяемые цанговым резьбовым фитингом.

Полиэтиленовые трубы для водоснабжения на даче

Главное преимущество труб ПЭ – их низкая стоимость. Главный недостаток такой системы – дорогой соединительный фитинг. К тому же, герметичность соединений может нарушаться при любых сдвигах труб. Поэтому полиэтиленовые трубы на лето укладывают в неглубокие канавки, которые можно прикрыть подходящими досками. Для разводки водопровода в доме ПЕ труба неудобна и обычно там не применяется.

Стационарный водопровод из полипропиленовых труб

В отличие от разборного, неразборный водопровод собирается из ПП (полипропиленовых) труб, которые намертво спаиваются в единую систему при помощи специального паяльного инструмента. Полипропиленовые пластиковые трубы для водоснабжения на даче несколько дороже полиэтиленовых, но стоимость этого фитинга составляет очень малую долю всех затрат на создание трубопровода. Поскольку ПП водопровод является стационарной системой – для защиты от мороза его вкапывают в землю ниже уровня промерзания (не менее 30 см в глубину для эксплуатируемого в зимнее время водопровода на территории Подмосковья). При необходимости дополнительно утепляют пенопластом, ватой, полипреном, или любым другим подходящим утеплителем.

Полипропиленовые трубы для стационарного летнего водопровода

Важно! Если зимой эксплуатация водопровода не предусмотрена – утеплитель не защитит воду в трубах от замерзания. Единственная защита в таком случае – достаточно глубокая укладка труб (смотрите таблицу)

Шланговый поверхностный водопровод для полива

Когда владельцы приезжают на дачу достаточно редко, а летний водопровод используется преимущественно для полива растений – его роль может играть толстый садовый шланг, подключенный к любой удобной накопительной емкости – бочке, например, или напрямую к скважинному насосу. Шланг на катушке быстро раскатывается для использования, и так же легко сматывается после окончания работы.

Защита скважины от атмосферных воздействий

Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.

Вариант 1: надземный домик-павильон

Надземный домик-павильон.

Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение — предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки. Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.

Вариант 2: размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.

Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.

Вариант 3: подземный колодец-кессон

Для изготовления защитных сооружений используются различные материалы:

Пластик. Такой кессон — круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство — долговечность.
Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.

Подземный колодец-кессон.

Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:

Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
Готовят кессон, в нижней части которого вырезают отверстие под скважины, а в боковой — для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.

Типы скважин для частного водопровода

Процесс устройства скважины для воды в частном доме потребует определенных навыков. Система водоснабжения должна получиться надежной и качественной.

Для его сооружения нужны:

время;
усилие;
деньги.

Для того чтобы добиться результата, когда вода из скважины начнет поступать в дом, предварительно много что надо сделать. Существует несколько видов скважин.

Артезианская или известняковая

Водоснабжение частного дома можно организовать из артезианской скважины. Вода с ней берется из глубокого слоя известняка. Глубина может достигать 200 метров. За счет этого параметра подобный источник водоснабжения характеризуется высокой производительностью – 10 м3 в час. Обычно такую скважину на воду делают сразу для нескольких участков или небольшого поселка.

Артезианская или известняковая скважина

Процесс бурения и сооружения конструкции для частного дома – дорогое удовольствие. Кроме того, требуется лицензия на применение артезианских вод, поскольку этот водный источник принадлежит государству.

Скважина на песок

Вода качается из поверхности слоя, состоящего из песка. Глубина конструкции – 20-40 метров. Такая скважина подойдет для частных домовладельцев, поскольку у нее не очень высокая производительность – 1,5 м3 в час. Потребуется еще дополнительный фильтр для очистки воды от песка.

Абиссинская скважина

Представляет собой стальную трубу с наконечником и фильтром. Трубопровод из нержавеющего материала забивается в землю на глубину водоносного слоя, примерно на 10-15 метров. К концу трубы, выходящей наружу, присоединяется ручной насос. Такой вид скважины для частного дома встречается очень редко.

Подача воды

Водопровод на даче из скважины делается по определенным правилам и согласно технологии. Впрочем и подвод воды из колодца принципиально не отличается.

Давайте посмотрим, как это выполняется и работает:

Водопровод от скважины своими руками начинается с определения места от куда будет делаться подача воды;
После этого делается схема монтажа водопровода от скважины и прокладывается трубопровод;
Теперь понадобится насосная станция или просто насос. Все будет зависеть от типа конструкции. Видео в этой статье поможет вам разобраться в этом вопросе;
Надо установить и фильтр грубой очистки, при этом не следует забывать об обратном клапане, который надо установить еще до насосной станции;
Потребуется манометр и шаровый кран, это надо для определения давления и его регулировки;
Надо подготовить и емкость для воды, подбирается в зависимости от требуемого объема;
Для получения горячей воды следует сразу определиться, вам понадобится водонагреватель или котел;

Разновидности систем водоснабжения для дачи

Вода на даче требуется для самых разных нужд:

поливка огорода и сада;
гигиенические процедуры – душ после работы;
подача питьевой воды, если в доме живут хотя бы 1 сезон;
подача чистой и технической воды для обслуживания мойки, душа, унитаза.

На выбор системы водоснабжения влияет необходимый объем воды и срок проживания на даче.

Какой у вас на даче водопровод?

Круглогодичный полноценный
47.07%

Летний стационарный
39.53%

Разборный
13.4%

Проголосовало: 597

Летняя система

Если на даче проживают только в теплое время года, можно установить облегченный летний вариант водопровода. Такая система проще в обслуживании, может быть разборной и не требует специального обслуживания.

Особенности летнего водопровода:

Трубы укладывают неглубоко – не более чем на 0,7–0,8 м в глубину. Соответственно, не нужно рыть глубокие траншеи и нанимать для этого бригаду рабочих.
Так как пользоваться водопроводом будут только летом, не нужно утеплять трубы. Это позволяет сэкономить на теплоизоляции.
Если установлена стационарная система, нужно продумать механизм слива. Если разборная, слив производится автоматически во время демонтажа.
При сборке стационарного водопровода используется коллектор. Разборный водопровод собирается самым примитивным образом – последовательно, от потребителя к потребителю.
Для обслуживания летнего варианта не нужен мощный насос. Достаточно простого погружного или поверхностного. Можно обойтись и без накопительного бака.

Круглогодичная

Всесезонная система сложнее в установке и дороже, так как должна функционировать и в холодное время года.

Главное отличие такой системы – необходимость в утеплении. Тепло изолируют не только трубы в земле, но и насос, а порой даже и колодец. Если речь идет о средних широтах, хорошее утепление может облегчить и установку. При этом допускается укладывать трубы на глубину до 30–50 см.
В стандартной схеме трубы монтируют ниже уровня замерзания грунта, не меньше чем на 20 см. Это может быть значительная величина. Траншеи под водопровод придется рыть с помощью специальной техники.
Для подачи воды обязательно используется насос.
Утеплять нужно и канализационные трубы. Нельзя допускать замерзания любой части системы водоснабжения.
Если используются металлические трубы, систему необходимо периодически осматривать и обслуживать, чтобы предупредить электрохимическую коррозию.

Основная специфика

Перечень оборудования для водозаборной скважины, которое потребуется для установки, хорошо знаком специалистам по бурению. Но если вы решили проводить работы своими силами, то необходимо знать основы обустройства скважины. Если говорить вкратце основными работами будет бурение шахты и монтаж необходимого оборудования.

Скважина под воду обязательно должна быть оборудована:

Кессоном;
Насосной станцией;
Источником питания (электродвигатель);
Оголовком для скважины.

Схема размещения относительно дома и водяных слоёв

Установка необходимого оборудования

Мероприятия по обустройству обеспечивают:

Подачу чистой воды;
Защиту от негативных воздействий окружающей среды (морозы, дождевое размывание и др.);
Возможность правильного обслуживания всех устройств.

Постройка дополнительного строения является более удобной с точки зрения удобного размещения всех элементов насосной установки, необходимой для работы скважины. Там же можно разместить выход воды и электрооборудование.

Вспомогательные устройства:

Система фильтрации воды;
Система контроля давления;
Система управления давлением;
Автоматическая система управления.

Если скважина будет располагаться недалеко от дома, то это позволит сэкономить на работах по бурению, а также при закупке труб. Также такое расположение снижает расходы мощности насоса для транспортировки воды.

Все работы по бурению также имеют свои нюансы. Используемое оборудование зависит от многих факторов, таких как состав грунта, расположение скважины на участке, а также схема водоснабдения.

Машинный бур

Установка кессона

Второй шаг – монтаж кессона, который будет защищать скважину и ее содержимое от таких негативных факторов, как замерзание, заиливание, попадание грязных грунтовых вод. Как правило, кессон представляет собой прочный цилиндр из пластика или металла – его размеры нужно подбирать в зависимости от габаритов скважины. Прибор обязательно должен закрываться герметичной крышкой с отверстиями для труб и другого оборудования.

Совет. Чтобы кессон не деформировался в процессе эксплуатации, его рекомендуется обшить теплоизоляционным, но обязательно негорючим материалом, и дополнительно закрыть пластиковыми листами или обложить кирпичами.

Установка кессона не требует больших усилий. Сначала нужно вырезать в дне емкости отверстие – его диаметр должен быть чуть больше диаметра обсадного ствола. Затем кессон опускается в скважину – он должен подниматься над верхним уровнем грунта не больше, чем на 20 см. После этого обсадной ствол обрезается и приваривается к отверстию емкости.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
На всех важных участках водопровода установлены перекрывающие вентили.
Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
