Создаем усилитель из музыкального центра своими руками

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

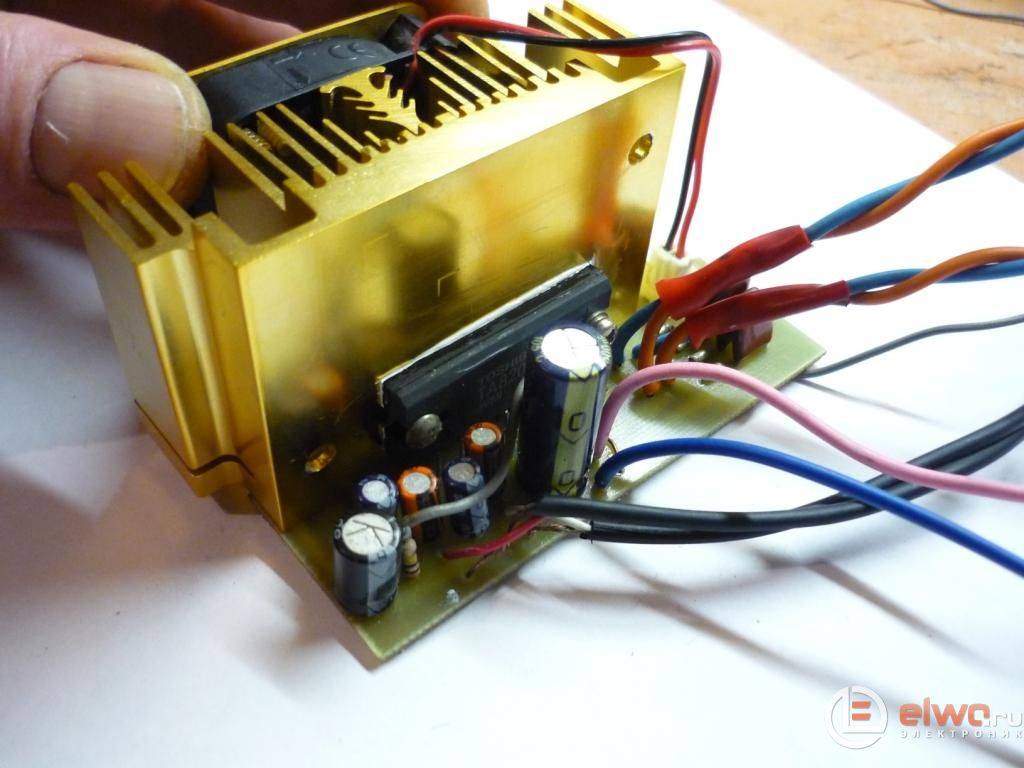

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

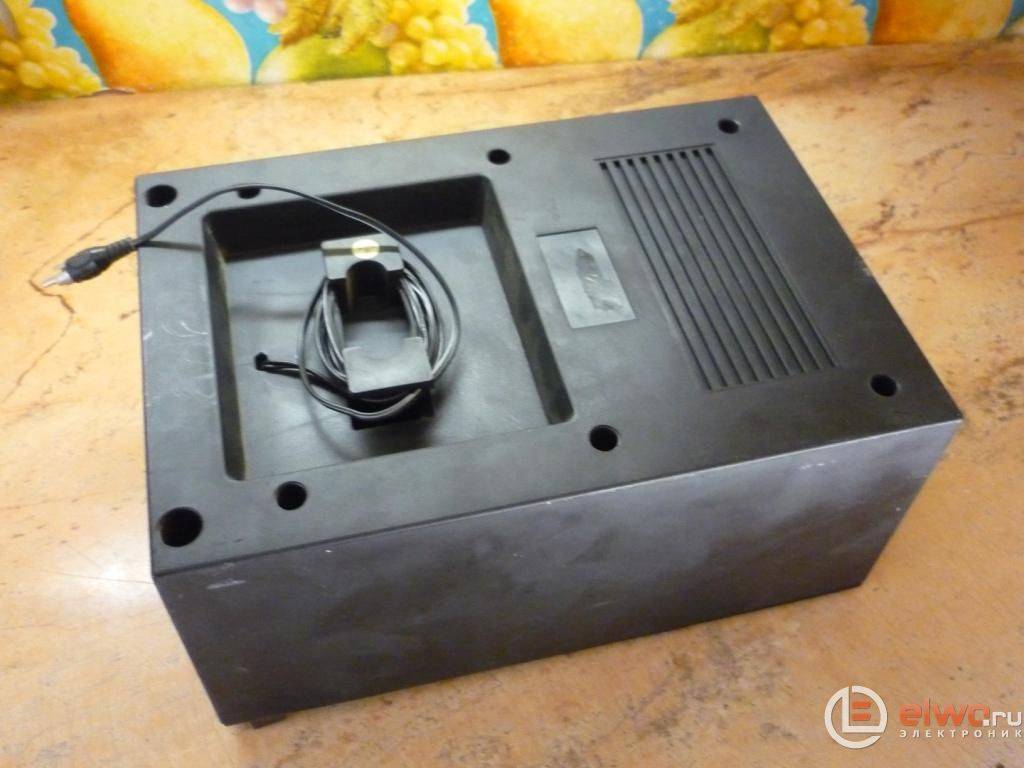

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

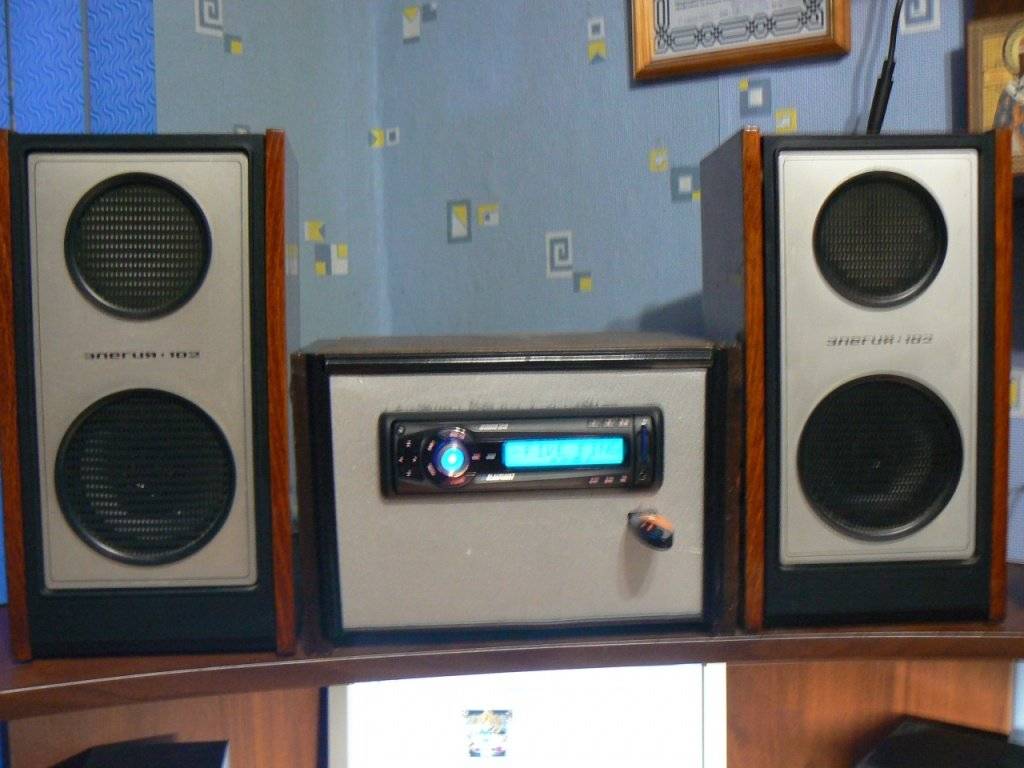

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Как заставить работать систему без аккумулятора

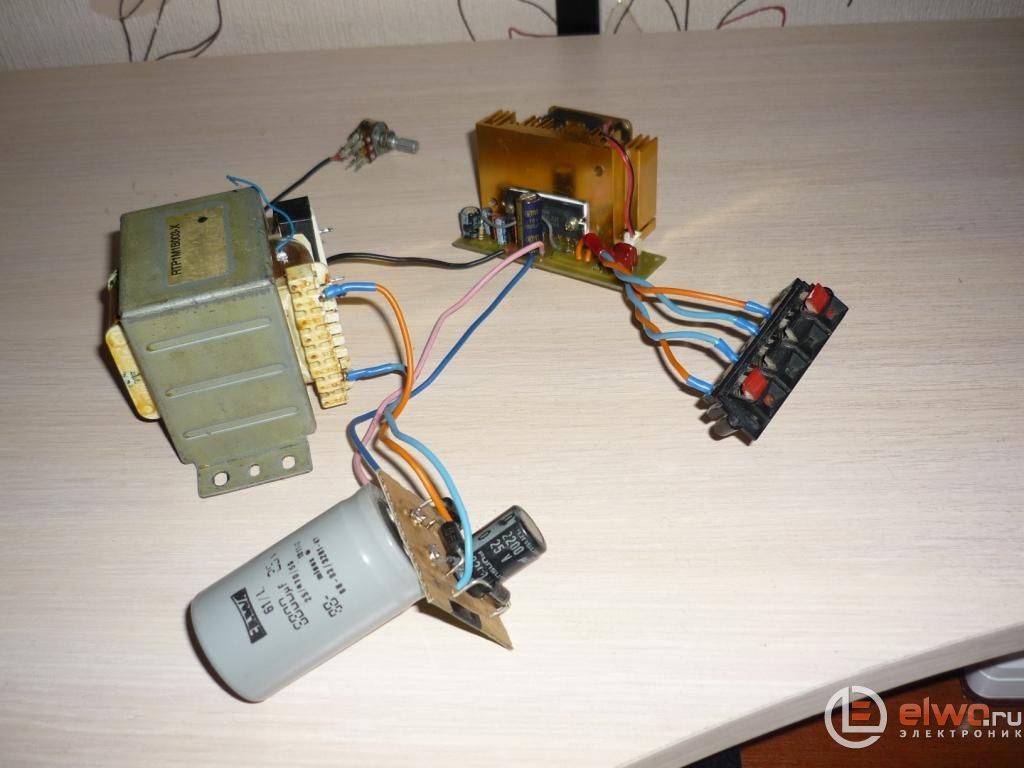

Все бы хорошо, но проблема питания аппаратуры сводит все преимущества автомагнитолы дома на нет. Не то чтобы невозможно было запитать магнитолу от блока питания, можно, более того, есть даже специальные сетевые адаптеры, которые выдают на выходе именно стабильные 12 вольт и около 12 А тока, это как раз то, что нужно магнитоле. Проблема в том, что цена такого блока питания, специально предназначенного для подключения автомобильных гаджетов к бытовой сети 220 В, если не приближается к цене самой магнитолы, то где-то около неё. В среднем, цена такой штуки 1,8-2,5 тысячи рублей. Не слишком экономно.

Есть ещё один готовый для использования вариант, но также не слишком дешёвый. Можно использовать блок питания от бытовых галогенных ламп. Он представляет собой импульсное устройство, которое также выдаст примерно 12 В и 10-12 А на выходе. Такие устройства можно купить в магазинах бытового освещения и цены на них очень разные, зависят от бренда и мощности устройства. Если эти два варианта не подходят по каким-либо причинам, рассматриваем более доступные методы.

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

Микросхема LM7805

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

  1. Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
  2. В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
  3. Элементная база современности поддерживает широкие диапазоны сигналов.

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

FM-модулятор

Принцип действия

Радиосигнал, поступающий на ФМ антенну, усиливается, принимается или передается.

Более подробно принцип действия устройства можно объяснить следующим образом:

  • Радиоволны в виде переменного электромагнитного поля поступают к антенне.
  • Она выдает в ответ разнонаправленные токи, появляющиеся за счет приема радиоволн.
  • Появляются совпадения частот и токов — частотность излучения передатчика с переменным полем, ток на приемнике с током на передатчике.
  • Если длина волны кратна размерам антенны — на частотах приемника появляется резонанс, который и усиливает сигнал, значительно улучшая его.

Подключение антенны

Изготовленное устройство необходимо поднять максимально высоко и направить в сторону ближайшего крупного населенного пункта. Не стоит падать духом, если город слишком далеко — сигнал все равно дойдет за счёт отражения от гор, стен и так далее.

Радиоантенны FM незаменимы в быту, и они актуальны не только для профессионалов. При правильном создании прибора и его корректной настройке можно слушать радио в очень хорошем качестве, усилив сигнал на ультракоротких волнах.

Решение проблемы плохого сигнала возможно даже с помощью простейшего устройства, но если необходим действительно качественный сигнал — нужно делать более сложную конструкцию и корректно ее настраивать.

Как вам статья?

Мне нравитсяНе нравится

Какие лучше поставить

Выбирать колонки для автомагнитолы следует с учетом потребностей автовладельца. Вариантов существует несколько. От размера и типа будет зависеть подходящее месторасположение устройства (например, в дверь или на заднюю полку лучше поставить динамики).

  • Домашние колонки. Подключать такие приборы надо к приборной панели по цифровому входу.
  • Портативный динамик. Его чаще всего подключают посредством Bluetooth.
  • Мощные акустические динамики для авто. Для требовательных меломанов это лучшие колонки, которые обеспечивают объемный чистый звук.

Как усилить

В ходе установки необходимо тщательно усилить колонки, так как от этого напрямую зависит качество звучания и длительность эксплуатации устройства.

Стерео усилитель звука своими руками

Собрать качественный стерео усилитель звука для колонок своими руками довольно сложно, так как такие схемы требуют тщательной регулировки и отладки. Существуют схемы, которые обеспечивают высокое качество звучания без сложных настроек. Предлагаемая конструкция представляет собой ультралинейную схему, работающую в классе «А». Это означает, что выходной сигнал практически не искажается и повторяет форму входного сигнала. В выходном каскаде можно использовать транзисторы КТ803, КТ805 или КТ819. С выхода каскада можно получить до 15 ватт мощности, причём искажения минимальны и соответствуют параметрам аппаратуры самого высокого класса.

Схема, работающая в данном режиме, потребляет большой ток, и выходные транзисторы греются при отсутствии сигнала, поэтому они устанавливаются на радиаторы. Чтобы сделать своими руками аудио усилитель для колонок стереофонического тракта собираются две схемы – для правого и левого каналов. Если конструкция будет использоваться для автомобильной магнитолы, то этой схемы достаточно. В других случаях потребуется предварительный каскад с регулировками усиления, тембров и стерео баланса. Спаять усилитель звука лучше всего на печатной плате. Выходные транзисторы монтируются на радиаторы. Для надёжного охлаждения можно использовать кулер от компьютерного блока питания. Конденсатор С2 должен быть плёночным.

Увеличить мощность усилителя звука своими руками, можно повысив напряжение питания на 10-15%. Предварительно нужно узнать критические величины напряжения для транзисторов. В некоторых случаях поможет увеличение входного сигнала. Это эффективнее раскачает выходной каскад.

Вопрос как сделать мощный усилитель звука своими руками часто возникает у радиолюбителей с небольшим опытом работы. Браться за транзисторную схему не имеет смысла. Это сложно, долго и нет гарантии, что конструкция заработает. Лучше всего применить специальные микросхемы. Интегральный УНЧ может выдавать на выходе сотни ватт, при этом схема не нуждается в регулировке.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Из чего собрать музыкальный центр

В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века. Встраиваемые микросистемы позволяют проигрывать массу форматов, включая флэш-карты памяти. Это позволяет использовать микросхемы для декодирования сигнала. Большинство стоит 1000-2000 рублей и дополняется пультом управления.

В видео на Ютуб обсуждается возможность создания самостоятельно музыкального центра из встраиваемой микросистемы MP2896. В продаже множество прочих. Плюс в возможности выбора. Старую музыкальную систему используйте с толком. Известно, что у современников отпала надобность в кассетных магнитофонах, две нижние деки убираются вместе с головками предусилителя и прочими ненужными вещами. Внутри остается радио с проигрывателем дисков. Кстати, последний замените на DVD привод, загвоздка лишь в распознавании формата.

Вместо дек остается поставить пару современных широкополосных динамиков, чтобы получить некое подобие бумбокса. Плюс в красивом внешнем виде, удобных элементах регулировки, отсутствии внешних колонок. Внутри уже стоит блок питания, дополнительный большой плюс. Стандартов USB старая техника не знала, следовательно, неотъемлемой частью процедуры станет встраивание кард-ридера либо интегрированной микросистемы наподобие названной выше. Отдельные новинки техники наши читатели осмотрят на сайте electronshik.ru, где выставлены и цены. Приводим характеристики MP2896:

MP2896

  • Напряжение питания +5 В.
  • Допустимый разброс напряжения питания ±0,25 В.
  • Потребляемый ток 100 мА.
  • Тип разъемов MU 2F, MU 3F.
  • Тип разъемов печатной платы MW 2M.
  • Входные интерфейсы SD, FM, USB, AUX.
  • Цифровые часы.
  • Четыре настройки эквалайзера.
  • Входные и выходные напряжения по информационным каналам составляют 0,25 – 0,5 мВ.

Имеются ограничения по файловой системе носителей, пульт управления. В результате видим устройство с напряжением питания 5 В, которое читает флэщки, принимает радиовещание, пропускает через эквалайзер формируемый внешний звук. Остается добавить сюда усилитель низкой частоты и динамики, чтобы получить работоспособную систему.

Что понадобится для работы

Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:

  • собственно плеер, интерфейс чтения современных носителей;
  • отвертка для разборки корпуса;
  • паяльник;
  • провода для монтажа, припой и флюс;
  • мультиметр для проведения измерений;
  • шуруповерт;
  • сверла малого диаметра и пара саморезов для крепления панели.

Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.


Вариант расположения модуля в музыкальном центре

Дополнительные рекомендации для улучшения звучания

Если ни один вышеописанный вид антенн не дал качественного звучания, то можно попробовать перепаять под вход музыкального центра старую телевизионную антенну. Некоторые из них способны успешно принимать радиосигналы и, если пользователю повезёт найти такой экземпляр, приём сигнала будет довольно чётким.

При улавливании сигнала стоит также учитывать погодные условия, ведь если за окном ливень или сильный снегопад, то фактически любая антенна может принимать сигнал со сбоями и помехами.

Для улучшения качества сигнала специалисты советуют размещать приёмное устройство на открытом пространстве и на самой высокой возможной точке установки, чтобы нивелировать влияние неровностей рельефа.

Длина стержня устройства значительно влияет на его частотный диапазон и расширять его можно, просто наращивая длину стержня антенны. Стоит также отметить, что даже правильно собранная самодельная антенна не даёт стопроцентной гарантии улучшения качества звучания радио музыкального центра, ведь причиной некачественного звука могут стать особенности конструкции самого центра.

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

  • Элементная база
  • Электрические параметры
  • Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Переделка музыкального центра под usb

Вероятней всего, у множества людей еще находятся дома старые плееры, магнитолы или другие системы проигрывания музыки. Выбросить их жалко, а оставлять дома бессмысленно. Не нужно переживать, так как есть возможность дать вторую жизнь этим «старичкам». Переделать старую аудиосистем под разъем USB – задача очень простая, тем более если это относится к музыкальному центру. Эта работа не занимает большого количества времени, да и по стоимости совершенно доступная.

Какие потребуются материалы и инструменты

Переставлять различные детали из аудиосистем – работа трудоемкая и требует определенного опыта. Естественно, можно приспособить к сборке несколько старых и ненужных устройств, но и времени это займет довольно много. Гораздо проще использовать уже готовый покупной модуль.

Поскольку современные технические новшества все время обновляются, вот и китайские изготовители порадовали радиолюбителей. Сегодня изготавливаются специальные аудиомодули, которые могут преобразовывать звук. Особенности модулей:

  1. Простейшие устройства, которые оборудованы лишь портом usb.
  2. Навороченные приборы, которые имеют дисплей для показа информации.
  3. Определенное количество портов для разных потребностей.
  4. Пульт дистанционного управления, с помощью которого оборудование управляется.

Однако только вышеописанных деталей недостаточно даже для сборки простейшей аудиосистемы. Для чего и потребуется использовать старый музыкальный центр. Отлично, если эта аудиосистема находится еще в работоспособном состоянии. Если оборудование поломано, то нет ничего страшно

Самое важное, чтобы были в рабочем состоянии следующие элементы:

  1. Усилитель звука, который встроен в аудиосистему.
  2. Динамики от старого центра, именно с помощью них и можно будет прослушивать музыку.
  3. Аккумуляторный элемент, либо элемент, который отвечает за заряд батареи.

Важные моменты перед работой

Схемы подключения аудиомодуля и музыкального центра, как правило, находятся в комплекте с покупными приборами, иначе их можно с легкостью отыскать в интернете. Модульное оборудование обязано иметь постоянное напряжение 5 Вольт. От 12 В модуль необходимо подсоединять с помощью блока питания (12/5 Вольт). Все работы по переделке аудиосистемы необходимо производить, обязательно соблюдая технику безопасности.

Эти самодельные музыкальные плееры можно сделать в качестве переносных устройств: намного проще переносить по квартире маленький музыкальный проигрыватель, нежели стационарную аудиосистему. Из старого кассетного магнитофона можно собрать небольшой музыкальный плеер с usb портом.

Переделка музыкального центра под usb: пошагово

Для того чтобы вмонтировать звуковой модуль в аудио проигрыватель, музыкальный центр потребует небольшой разборки. Это требуется для обозначения месторасположения, где устройство будет находиться.

При этом не забывайте, что установку нужно выполнить с учетом того, чтобы можно было пользоваться оборудованием с пульта дистанционного управления.

Если вы имеет определенный опыт работы с электроникой, то можно припаять аудиомодуль к проводам. Если электроника не ваш «конек», то можно вмонтировать устройство в кассетный блок.

Когда месторасположение для установки было определено, можно переходить к подключению звукового модуля в старую аудиосистему. Основные этапы проведения работ следующие:

Взяв кусок проволоки, нужно подсоединить питание и звуковой выход

Для чего потребуется схема аудиомодуля и музыкального проигрывателя

Работу нужно выполнять очень осторожно, поскольку провода запитаны от электричества. Завершив подключение проводов, можно вернуться к монтажу платы

Если забракован разъем под кассеты, и было решено монтировать аудиомодуль в другое место, то необходимо проделать отверстие под usb. Затем необходимо лишь подсоединить выход модуля с платой звукового выхода на центре. Для чего можно использовать несколько способов

Первый – припаять к схеме, второй – подключиться с помощью aux входа, если он присутствует. Подсоединяем питание и проверяем работоспособность оборудования.

Чтобы сделать разъем usb для флешки в старом проигрывателе, не потребуется прилагать значительных усилий. Нужно лишь приобрести специальный звуковой модуль и вставить его в старый плеер. За невысокую стоимость можно получить оборудование, которое будет воспроизводить музыкальные треки с флэшки.

Как установить модуль

Сначала найдите место для установки устройства. Для этого подходит дека кассетного проигрывателя, разъем CD чейнджера. Можно самостоятельно проделать отверстие в нужном месте на корпусе музыкального центра. От того, где расположено устройство, зависит длина кабеля.

К устройству подключены 5 проводов:

  • 3 из них — это выход звука: правый, левый и центральный.
  • 2 других — провода питания.

Провода подключаются напрямую к плате музыкального центра. Выход звука подключается к AUX разъемам. Предварительно найдите на плате левый, правый и центральный AUX контакты.

Провода питания также подключаются к разъемам питания на плате музыкального центра. Так модуль будет запускаться сразу при включении. Чтобы модуль включался только при переключении на режим AUX, найдите на плате центра место , которое отвечает за питание при режиме AUX, и подключите провод к нему.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его

В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V . От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb .

Все тонкости переделки детально показаны в видео далее.
