Как сделать трубогиб своими руками: примеры лучших самоделок

Как гнуть?

Имеются в виду факторы качества изгиба:

• Чистый (бездефектный) или нет – приемлемы ли допустимые дефекты.
• На домонтаж – искажения профиля изгиба не существенны, лишь бы лег в траншею/штробу/на опоры. «Хвосты» (прямые концы) изогнутого участка подрезаются в размер, т.е. отрезок трубы на гибку вырезается с запасом, который идет в отход.
• В размер – искажения профиля также не существенны, но «хвосты» при монтаже должны встать на место с заданной точностью. Так гнут заранее отмеренные части трубопроводов из дорогостоящих материалов: медные трубки для опусков газопроводов, части сплит-систем кондиционеров, трубчатые детали производственного оборудования. Напр., некоторые эксклюзивные ликеры получают в дистилляторах, парожидкостный тракт которых серебряный.
• По профилю на домонтаж – профиль изгиба выдерживается с заданной точностью; может подгоняться по месту вручную. Гибка производится с технологическими «хвостами» на подрезку по месту. Строительные конструкции, декоративные детали архитектурных форм.
• По профилю в размер – детали из ценных металлов производственного оборудования, приборов, машин и механизмов, которые при монтаже должны встать сразу на место или с минимальной подгонкой в точно установленных пределах.

Простейший шаблонный трубогиб своими руками

Мы разобрались в общих чертах с конструктивными особенностями механизмов для гибки трубных изделий. Теперь нам будет проще понять, изготовление какого приспособления потребует минимальных усилий. Сразу скажем, что конструкция конкретного самодельного механизма зависит от радиуса изгиба заготовки, который мы планируем получить, диаметра трубы и толщины ее стенок.

Самый простой вариант трубогиба

Если самодельный трубогиб нужен вам для выполнения несложных и неответственных работ (например, для сгибания изделий дугой для строительства парника), проще всего сделать приспособление шаблонного типа. Здесь все элементарно:

1. Берете несколько деревянных досок. Соединяете их друг с другом в одну конструкцию, используя любой удобный для вас способ (металлические уголки, клеящие составы, гвозди или саморезы для древесины). Толщина используемых досок обязана быть на пару сантиметров больше сечения труб, которые планируется сгибать.
2. Прикрепляете сделанный шаблон из дерева к основе. Функцию таковой может выполнять какая-либо отдельная поверхность либо обычный стол.
3. Привинчиваете специальный упор к основе. В него вы будете упирать трубное изделие и изгибать его под требуемым углом.

Самодельный трубогиб готов. Его изготовление заняло максимум пару часов. А если вы внимательно посмотрите наш видео-урок, то сможете сделать шаблонное приспособление буквально за полчаса. Работать с таким механизмом просто. Вам нужно разместить между упором и шаблоном один конец трубного изделия, взяться рукой за второй его конец.

Арбалетный трубогиб

Основой арбалетного самодельного механизма является металлическая рама. Ее сваривают из швеллера и металлических уголков. Внутри этой основы устанавливаются два вальца (их должно быть два), домкрат и прижимной башмак. Последний необходим для формирования усилия, которое будет нацеливаться на изгибаемое изделие. Подробно все тонкости сборки арбалетного трубогиба представлены в видео.

Арбалетный трубогиб

Мы лишь хотим заметить, что такие самодельные устройства допускается использовать для изгибания круглых по сечению труб. Профильные изделия арбалетный станок, как правило, деформирует. А теперь давайте попробуем сделать высокотехнологичное приспособление, функционирующее по принципу прокатки. Его главными элементами являются вращающиеся ролики. Всего в конструкции такого трубогиба их три. При этом один из роликов будет выполнять функцию прижимного.

Принцип работы прокатного приспособления понять несложно. Он основывается на том, что давление ролика (прижимного) на трубу постепенно повышается. Причем нагрузка на обрабатываемую заготовку повторяется на всех положениях подвижного роликового элемента. За счет такой схемы изделие изгибается по самой щадящей технологии.

А вот остальные элементы агрегата – рычаг для прокрутки роликов, крепеж, оси роликов, следует делать из металла. Заметим, что в последнее время ролики изготавливают и из полиуретана. По своим характеристикам он ничем не уступает металлу. Описывать процедуру сборки прокатного механизма мы не будем. Просто посмотрите предлагаемое видео, и вы гарантированно сможете сделать такой станок самостоятельно. Правда, времени на его изготовление придется потратить немало. Но зато вы получите в свое распоряжение по-настоящему эффективный трубогиб.

В самом деле внешне он чем-то напоминает арбалет (особенно некоторые серийные образцы). Фабричные выпускается в разных вариантах, в том числе компактные (почти ручные), но самодельные образцы делают стационарными, с мощной сварной станиной. В большинстве случаев умельцы просто копируют конструкцию. Сравните заводской и кустарный.

Конечно, есть разница исполнении, но производителю фирменного надо его подороже продать, производитель самодельного рассматривает свое изделие не как товар, а в качестве прочного и надежного инструмента.

Сварная рама из уголка и швеллера, внутри домкрат (заводские образцы могут иметь возвратные пружины для штока), два верхних подвижных упорных ролика со сменными положениями. На шток домкрата устанавливают прижимной башмак.

Намоточный вид

Для сгибания круглых заготовок применяется трубогиб гидравлического типа. Устройство обустраивается прочным шкивом, а к точке сгиба устанавливается изделие. Для закрепления шкива делается мощная станина, основание которой оснащено штоком. Этот механизм действует за счет домкрата. С помощью гидравлирующего инструмента на штоке производится сильное давление, которое поступает на рычаг, а затем на шкив, на него и наматывается труба. По периметру шкива находятся отверстия, с которыми соединяется вращающийся рычаг.

Для самодельного механического трубогиба можно применить реечный домкрат. Но надо понимать, что работая с таким приспособлением, следует приложить большое физическое усилие.

Пошаговый план сборки

Ручной трубогиб, позволяющий изменять форму профильной трубы, собирается путем выполнения следующих действий:

• подготовка каркаса, части которого соединены посредством сварки и болтов;
• установка оси вращения и роликов в соответствии с выбранным чертежом;
• работа механизма гибочного инструмента осуществляется посредством цепной передачи;
• также необходима ручка, крепящаяся к одному из роликов, с помощью которой будет обеспечиваться крутящее усилие.

Конечно при сборе следует руководствоваться и типом материала, с которым предстоит работать. Легкий, самый простой агрегат отлично подойдет для труб малого диаметра.

Технологическая последовательность изготовления аппарата выглядит следующим образом:

• с использованием шпонки на прижимном валу размещаются шестерни, подшипники и кольца;
• в кольцах проделываются отверстия, необходимые в установке прижимного ролика;
• после окончания подготовительных работ все детали конструкции собираются в соответствии с заранее подготовленным чертежом;
• в конечном этапе подвешиваются полки с закрепленными на них пружинами, а также устанавливаются боковые ролики, к одному из которых прикреплена ручка.

Существуют также некоторые нюансы при сборке. Так, прижимной ролик необходимо не только фиксировать с помощью шпонок, но и дополнительно прикручивать к полке. Данный вал следует монтировать к полке с приваренными заранее гайками для пружин.

Натянуть цепь поможет магнитный уголок, использующийся в качестве держателя. Домкрат необходимо устанавливать на подвесной платформе с применением болтовых соединений и сварки.

Чертеж трубогиба.

В интернете можно найти большое количество фото и видео, посвященных изготовлению трубогиба с гидравлическим приводом. Подобный агрегат оснащается гидроцилиндром, нагнетателем и упорами. Стоит сразу отметить, что данная сборка является более сложной и трудоемкой.

Обычно конструкция инструмента включает в себя:

• гидравлический домкрат с большой грузоподъемностью;
• башмак;
• два-три ролика;
• швеллер;
• толстые металлические пластины.

Выше приведены лишь самые главные составляющие, на самом деле сборка потребует большего количества деталей в зависимости от выбранной конструкции.

Сделать подобный агрегат можно по схемам из интернета.

В основном они включают в себя следующие технологические процессы:

• изготавливается каркас, на который будут установлены ролики и башмак;
• на нижнюю платформу, выполненную из металлической пластины, монтируется домкрат;
• самая трудная часть сборки – это подбор вальцов необходимого размера, чтобы они плотно прижимались к трубе;
• ролики и башмак фиксируются с помощью болтов, закручивающихся в заранее проделанные отверстия в соответствии с выбранной схемой.

Как устроен трубогиб?

Конкретная конструкция приспособления зависит, прежде всего, от его предназначения, однако в обязательном порядке трубогиб включает в себя:

• раму;
• пару трубных упоров;
• гидроцилиндр;
• планки (верхняя/нижняя).

Заметим также, что рама может быть как открытой, так и закрытой. Что касается гидроцилиндра, то он – это главная часть приспособления, которая выполняет силовую функцию.

Также в схеме трубогиба своими руками присутствует нагнетательное устройство, которое размещается на тыльной части корпуса; в этом же месте располагается винт перепускного клапана, рукоятка. А вот сверху цилиндра имеется пробка, посредством которой внутрь заливается масло и проверяется его уровень. Размещенная внизу планка агрегата накручивается на резьбу, находящуюся спереди корпуса, а затем прижимается специальной фиксирующей гайкой. Дополнительно планка крепится замком и парой винтов.

Для ручного усиления применяется выдвижной шток, возвращающийся назад благодаря пружине, которая располагается в цилиндре. Планки трубогиба выполнены как сварная конструкция. На поперечных пластинах имеются отверстия, посредством которых устанавливаются упоры. В нижней части корпуса есть еще резьбовые отверстия для установочных болтов, регулируемые по высоте.

Рассматривая трубогиб своими руками, нельзя не отметить тот факт, что профильные трубы с тонкими стенками пользуются в последние годы все большей популярностью, более того, они дают возможность создавать долговечные и привлекательные конструкции, а также экономить на строительных работах. Именно из таких труб сегодня делают теплицы, различные навесы. Чем же отличается профильная труба от обыкновенной? Прежде всего, поперечным сечением, которое в данном случае не круглое, а овальное, прямоугольное либо квадратное. Именно этим и объясняются конструктивные особенности трубогиба для данного типа труб – ролики должны быть такого же сечения, что и сгибаемые изделия, в противном случае сечение последних может быть деформировано.

Виды трубогибов на рынке

Трубогибы – это механические или гидротехнические конструкции, которые помогают сгибать металлические трубы, уголки, прутки, стальные профили без нарушения внутренней структуры изделия. Ручные инструменты в основном используются для формирования кривой в одной точке, а большие машины могут изменять форму труб одновременно по всей длине.

По принципу действия можно выделить трубогибы следующих типов:

1. Механический с прямым ручным усилием. Применяются при работе с трубами малого диаметра, при деформации силы человека хватает.
2. Гидравлический привод. Чаще всего такие орудия изготавливаются по типу арбалета и предназначены для образования локального изгиба.
3. С храповым механизмом. Гибочные станки этого типа используют ручное усилие, но позволяют после каждого нажатия ручки инструмента регистрировать достигнутый уровень деформации.
4. Станки с электроприводом. Электродвигатель значительно облегчает процесс деформации трубы, но также значительно увеличивает стоимость инструмента.

Ниже рассмотрены особенности работы с некоторыми типами:

Галерея изображенийФотографии из с ручным механическим трубогибом удобно работать только с трубами небольшого диаметра, особенно с медными и алюминиевыми. Гидравлический механизм работает по принципу домкрата, поэтому не требует больших физических усилий. Храповой механизм легче и меньше в целом по сравнению с гидравлическим приводом. Электродвигатель обычно только вращает ролики, и радиус изгиба должен быть установлен вручную с помощью специальных средств затвора Механический ручной трубогиб для труб малого диаметра

Конструктивно трубогибы можно разделить на 2 типа:

• радиус;
• арбалет.

В первом случае трубка изгибается вокруг фигурного сегмента заданного диаметра, а во втором – сжимается башмаком между двумя опорами.

Радиально-гибочные станки – это очень точные инструменты, поэтому они широко используются в промышленности. Имеют сменные сегменты для разных углов изгиба

При изготовлении трубогиба своими руками народные мастера обычно опираются на существующие модели инструмента, доказавшие свою простоту и эффективность. При сборке трубогиба в домашних условиях на его конструкцию сильно влияют подручные материалы, из которых будет изготовлен инструмент.

Наличие трубогиба среди инструментов домашнего мастера позволит изготовить своими руками множество полезных конструкций и садовой мебели:

Галерея изображенийФотографии из Из трубы, согнутой с помощью обжимного инструмента, можно сделать удобную садовую скамейку. Металлическое основание выдерживает внушительный вес. Металлическая труба, изогнутая трубогибом, послужит отличной базой для строительства различных вариантов садовой мебели. Скамейка из трубогиба

Самые популярные варианты самодельных трубогибов

Самыми технологичными и универсальными являются трубогибы, работающие по принципу прокатки. Именно такие устройства, часто оснащенные электроприводом, используют профессионалы, постоянно сталкивающиеся с необходимостью гибки труб из различных материалов, в том числе и из нержавеющей стали.

Вариант самодельного трубогиба

Основу конструкции такого устройства составляют три вращающихся ролика, один из которых является прижимным. Благодаря постепенно увеличивающемуся давлению прижимного ролика и повторяемой для каждого нового положения ролика прокатке сгибание трубы осуществляется наиболее щадящим способом, ее стенки подвергаются растягивающим манипуляциям очень равномерно.

Самодельный трубогиб с электроприводом, сделанный своими руками

Компьютерная модель трубогиба Компьютерная модель трубогиба Чертеж прижимного винта Чертежи валов Чертежи валов Чертеж кольца Комплектующие трубогиба Комплектующие трубогиба Процесс сборки Привод от двигателя Привод от двигателя Вид со стороны валов

Самое главное, что позволяет делать такой трубогиб, – это регулировать радиус изгиба обрабатываемого изделия. Вариантов конструктивного исполнения такого универсального устройства может быть несколько: на элементах рамной конструкции расположены вращающиеся упорные ролики, а также колесо, с помощью которого прокатывается труба; боковые несущие поверхности и основание делается из листового металла, а для перемещения прижимного ролика используется винтовая передача. На устройствах второго типа можно изменять минимальный радиус изгиба, что достигается за счет изменения положения опорных роликов.

Валы данного трубогиба позволяют комфортно работать не только с круглыми трубами, но и с профильными

Несущую конструкцию для такого трубогиба можно изготовить из дерева. Металлическими в нем останутся оси роликов, шток, крепежные элементы и ручка для прокручивания роликов, которые также можно изготовить из древесины или полимерных материалов.

Выше мы рассмотрели трубогибы, в которых процесс протягивания обеспечивается за счет вращения прижимного ролика. Есть также категория устройств, в которых движение трубы задается при помощи вращения опорных роликов.

Вариант с винтовым домкратом

Трубогиб электрический или ручной, в котором вращение передается одному ролику, обладает ограниченными возможностями. Для трубогиба, в котором вращаются оба опорных ролика, характерна более сложная конструкция, так как необходимо передавать вращение сразу двум элементам.

Более удобным, по мнению многих специалистов, является трубогиб, в котором прижимной ролик расположен снизу. Некоторые мастера придерживаются мнения, что контролировать сгибание труб на нем значительно проще, они не загораживаются верхней несущей конструкцией.

Трубогиб с электромотором и приводом через две цепи

Любое устройство для гибки труб является достаточно несложным приспособлением, работа которого основана на элементарных законах механики. Если потребность в сгибании нержавеющих, металлопластиковых труб, а также труб из других материалов возникает нечасто, то можно ограничиться и ручным устройством.

Главные правила

Основные причины дефектов изгибания труб – неправильный (чаще – слишком малый) радиус изгиба и короткий технологический хвостовик («хвост»), расстояние от ближайшего к изгибу конца трубы до его начала. «Хвост» нужен не только для надежного закрепления трубы, «хвост» еще и поглотитель отдачи технологических напряжений. Совершенно правильный трубогиб может дать волну или брак (паразитный изгиб).

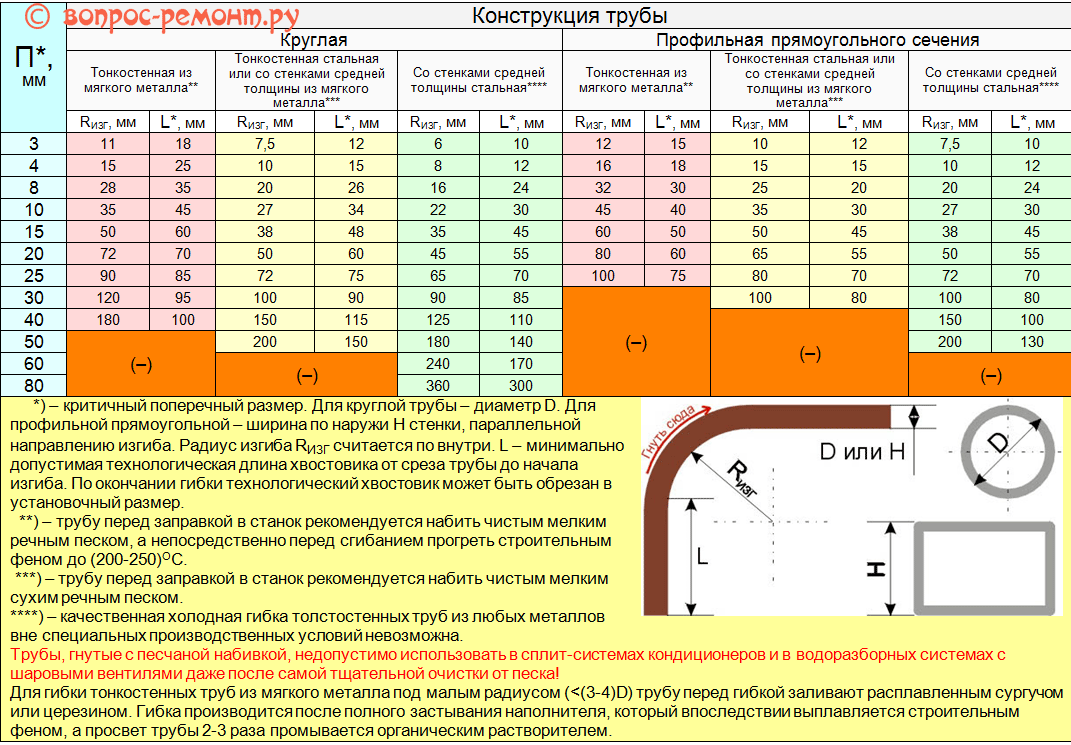

Правила выбора радиуса изгиба трубы R_ИЗГ и длины технологического хвостовика L сведены в табл.:

«Хвост» нужен в начале изгиба, т.е. труба заправляется в трубогиб с некоторым избытком на выходе. Значения R_ИЗГ рассчитаны на бездефектное сгибание. Если же допустимые дефекты (см. выше) приемлемы, то R_ИЗГ можно уменьшить на ступень след. образом:

• Если разница реального и ближайших табличных значение поперечника трубы П более 10%, значения исходных расчетных величин вычисляем интерполяцией. В противном случае – берем ближайшее.
• Приводят табличный R_ИЗГ к относительной величине r_ИЗГ, т.е. выражают его в диаметрах трубы D или ее высотах H.
• Для труб диаметром до 10 мм из r_ИЗГ вычитают 1.
• Для труб диаметром от 11 до 15 мм из r_ИЗГ вычитают 0,85.
• Для труб диаметром от 16 до 24 мм из r_ИЗГ вычитают 0,75.
• Для труб диаметром от 25 до 40 мм из r_ИЗГ вычитают 0,65.
• Для труб диаметром более 40 мм из r_ИЗГ вычитают 0,5.
• Переводят относительный r_ИЗГ обратно в численный (миллиметровый) R_ИЗГ.
• От полученного значения R_ИЗГ берут ближайшее практически удобное большее.

Пример: нужно выгнуть из стальной трубы 24х24х1,5, т.е. уже относящейся к тонкостенным, сложные полуарки для цветочного домика или шалаша. Строение нежилое, легкое, сложная полуарка несущей конструкцией не является (см. далее), т.е. «водопроводно-бытовые» волна и тянучка приемлемы. Берем данные для трубы H=25. По табл. находим r_ИЗГ = R_ИЗГ/H = 80 мм/25 мм = 3,2. Вычитаем поправку (для трубы H=25!): 3,2 – 0,65 = 2,55. Переводим обратно в миллиметры (снова по табличному H=25!): 2,55х25 = 63,75 мм. Т.е., если взять новый радиус изгиба 65 мм вместо «бездефектного» 80, то подбор гибочного приспособления и работа упростятся, возможности художественного выражения формой строения увеличатся, а видимых в готовом строении и/или опасных дефектов не будет.

Просто – радиус

Конкретный трубогиб разрабатывается под радиус изгиба в определенных пределах. Но для выбора прототипа конструкции сразу нужно знать только его очень обобщенное значение:

1. на малые радиусы R_ИЗГ<5D (или 5H);
2. на средние радиусы 5<R_ИЗГ<20 D или H;
3. на большие радиусы 20D(H)<R_ИЗГ;

Необходимый инструмент для сборки

Сделать хороший трубогиб с помощью молотка, отвертки и шурупов не удастся. Как минимум, при изготовлении этого инструмента потребуется:

• сварочный аппарат;
• болгарка;
• токарный станок;
• дрель.

Но главной частью сборки трубогиба остается точный чертеж, без которого даже не стоит начинать сборочные работы. Нельзя обойтись при изготовлении трубогиба и без общехозяйственных инструментов.

Естественно, что приобретать токарный станок и сварочный аппарат необязательно. Для выточки нескольких деталей из заготовок и для их сварки можно обратиться к знакомым или в цех, занимающийся изготовлением кованых изделий. За небольшое вознаграждение там быстро помогут сделать всё необходимое.

Электроприводное приспособление

Станок с электроприводом дает возможность с легкостью менять радиус сгиба трубы. Существует несколько способов конструктивного исполнения: первый вариант предполагает вращающиеся валики для упора, которые размещаются на раме. Сюда же входит колесо, через которое осуществляется прокатка обрабатываемого изделия. Основание и боковые стороны конструкции изготавливаются только из металла. Чтобы привести в действие перемещающийся прижимной ролик, применяется винтовая передача. Второй вариант станка позволяет задавать самый минимум радиуса загиба — делается это с помощью изменения расположения роликов.

Выбор прототипа

По всему комплексу указанных выше показателей производится выбор трубогиба определенной конструкции. Из доступных или частично доступных для самостоятельного изготовления таковыми являются приспособления, инструменты и станки для изгибания труб:

1. ручной гибочный рычаг – гибка на средние и большие радиусы круглых труб со стенками нормальной толщины. Тонкостенные трубы плющит и мнет, на профильных дает «пропеллер» при незначительном качании рычага вбок. Непременно дает допустимые дефекты. Изгиб на домонтаж или, с дополнительным контрольным шаблоном, по профилю на домонтаж. Прост, дешев, энергонезависим. Постоянной производственной площади для размещения не требуется. Мобилен: можно переносить вручную на дальние расстояния. Низкая производительность, высокая трудоемкость изгиба и утомляемость работника. Достаточно высокие требования к физической силе, квалификации, выносливости и добросовестности оператора. Сфера применения – единичные нестандартные части строительных конструкций;
2. гибочная плита (доска) – подобна рычагу, но для малых и средних радиусов. Мобильность вручную ограничена стройплощадкой. Производительность выше, а трудоемкость, утомляемость и требуемая квалификация работника ниже, чем для рычага. Применяется преим. в ходе строительных работ для изготовления на площадке частей трубопроводов и трубчатых вводных и/или вентиляционных устройств;
3. гибочный шаблон (кондуктор) – обладает свойствами, похожими на таковые гибочного рычага, но предназначен для изгибания труб тонкостенных, из мягких металлов и профильных. Возможен бездефектный изгиб по профилю в размер. Очень низкая производительность (особенно – по стальным трубам) вследствие «отстоя» на релаксацию металла, см. далее. Если некуда торопиться (скажем, зимой к летнему строительному сезону), может заменить вальцовый трубогиб. Возможно также изготовление многорадиусных архитектурных форм (с контршаблоном). Требуемая квалификация работника в обработке металла – начальная;
4. роликовые (обкатные) трубогибы – ручная гибка труб до 30-40 мм по радиусному профилю на домонтаж и в размер. Радиусы изгиба – малые. Сложность и трудоемкость изготовления невысокие. Отдельной производственной площади не требуется, требования к квалификации оператора минимальные. Производительность невысокая. Возможен бездефектный изгиб тонкостенных труб из мягких металлов. Мобильны вручную. Преим. область применения – изгибы общего назначения (см. выше) в ходе слесарных и ремонтно-строительных работ. Сложность и трудоемкость самостоятельного изготовления невысокие;
5. арбалетные (обжимные) трубогибы – по свойствам похожи на роликовые, но повышенной производительности для круглых труб из мягких металлов со стенками средней толщины. Возможна оперативная перенастройка по ходу работы. Мобильны ограниченно (перевозятся авторанспортом) или устанавливаются стационарно. Самостоятельное изготовление неоправдано, см. далее. Чаще всего применяются при монтаже домашних и квартирных медных и алюминиевых трубопроводов. В производственных условиях – для выполнения изгибов общего назначения на стальных трубах диаметром до 60 мм;
6. дорновые (обводные) трубогибы – также похожи на роликовые, но возможен изгиб с переменным радиусом без стартового хвостовика. Требования к физической силе работника достаточно высокие. Основное назначение – изготовление мелких фрагментов архитектурно-декоративного назначения и для художественной ковки. Сложность и трудоемкость изготовления своими силами весьма высокие.
7. вальцовые (прокатные или протяжные) трубогибочные станки – высокопроизводительная гибка любых труб по большим и средним радиусам. Устанавливаются стационарно в специально подготовленном помещении или на оборудованной площадке; реже – перевозятся к месту работы. Гибка – бездефектная по профилю; возможно – по профилю в размер. Основное назначение – производство радиусных строительных дуг из профтрубы до 80 мм шириной.

Мнение экспертов

Большинство специалистов с большим опытом приходят к таким заключениям:

1. Профессионалы рекомендуют пользоваться устройством с двумя вращающимися опорными колесами. Конструкция является более сложной в изготовлении, потому что вращение передается одновременно на две детали.
2. Как заявляют мастера, для удобства прижимной ролик следует размещать внизу рамы. Ведь в таком случае можно свободно контролировать процесс гибки изделия, и несущая верхняя конструкция не будет перекрывать обзор.
3. Любой трубогиб несложен в работе. Принцип действия устройства основывается на простейших законах механики. Заготовки мелкого сечения можно сгибать с помощью обычного ручного устройства, а вот металлопластиковые, нержавеющие, а также выполненные из других материалов трубы требуют профессиональных приспособлений.
4. Чтобы снизить затраты на время и физическую силу, следует сделать трубогиб электрогидравлического типа. Этот станок предназначен для профессиональной деятельности. Конструкция состоит из электродвигателя, валов и домкрата — все детали закрепляются к раме.

Перед сборкой всегда делается чертеж оборудования.

Изготовление ручного трубогиба на роликовом механизме

Как сделать трубогиб своими руками в домашних условиях – пошаговая инструкция:

Сделайте 2 отверстия диаметром 12,7 мм и 17,78 мм с интервалом в 80 см (или другим, исходя из вашего чертежа). В станине выполнение отверстие на 19,05 мм. В него вмонтируйте соответствующий болт и зафиксируйте сваркой.

Из пластинок 15х6 см, болта 12,7 мм, малого ролика и полоски стали 35х60 см сварите П-образную деталь. Предварительно смонтируйте ролик посредством болта в ранее подготовленные отверстия. Болт приварите к пластинкам. В итоге вы получите изделие, напоминающее рогатину.

• Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

• Зачем нужна охранная сигнализация, какие функции она выполняет

• Как выбрать зимнюю спецодежду, и не ошибиться — рекомендации от профи

К основе собранной детали приварите трубку, выполняющую функцию ручки. Планку трубной опоры приварите к основе всего изделия. Между планкой и главным болтом должно быть расстояние равное радиусу основного ролика (который имеет больший размер по вашему чертежу) с добавлением 12,7 мм.

В нижней части основания приварите полоску 15х6 см, посредством которой конструкция закрепляется в тисках. В деталь-рогатину смонтируйте основной ролик. Последний наденьте на основной болт и зафиксируйте гайкой. Зафиксируйте устройство в тисках и протестируйте в действии.

Инструкция по изготовлению трубогиба

В последнее время довольно большое распространение получил вопрос, как сделать трубогиб своими руками. Подобное оборудование требуется при наладке производственной деятельности самого различного типа. Наиболее простой трубогиб своими руками имеет шаблонный тип конструкции. Это связано с тем, что ролики для трубогиба своими руками изготовить достаточно сложно.

Рассматривая шаблонные трубогибы для круглой трубы отметим нижеприведенные моменты:

1. При изготовлении конструкции довольно часто применяется массив дерева. За счет этого существенно упрощается работа и снижаются расходы. Однако, стоит учитывать, что низкая прочность и жесткость дерева определяет применение подобного станка только для гибки алюминия, который обладает высокой пластичностью.
2. Применяемый деревянный брусок должен иметь размеры, которые больше диаметра обрабатываемой заготовки.
3. Шаблон должен иметь радиус, который будет соответствовать радиусу гибки. Для того чтобы упростить процесс в центральной части поверхности, которая соприкасается с заготовкой, создается небольшой паз.
4. Для удобства работы создается две рукоятки, которые имеют металлическое крепление.
5. Создав трубогиб в домашних условиях, его следует прикрепить к прочному основанию, а с обратной стороны установить упор.

Важным моментом назовем то, что рассматриваемая конструкция применима в большей степени для гибки по большому диаметру. Кроме этого, башмак для трубогиба подобного типа не требуется, нагрузка распределяется равномерно, что позволяет проводить обработку тонкостенных заготовок.

Процесс изготовления трубогиба

Можно изготовить трубогиб своими руками по другим чертежам. Перед выбором наиболее подходящей конструкции следует рассмотреть то, как часто будет проводиться работа, для какого рода заготовок изготавливается станок, насколько массовым будет производство. Конструкция шаблонного типа характеризуется довольно большим размерами, однако для ее изготовления достаточно провести столярные работы, применяемые материалы имеют низкую стоимость.
