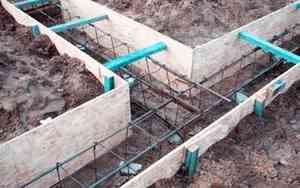

Как сделать опалубку для фундамента своими руками: инструктаж по обустройству + советы специалистов

Порядок монтажа

Создание опалубки производится поэтапно:

1. Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
2. Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
3. Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
4. Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
5. Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
6. Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
7. С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО!

Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко. Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.

Виды опалубок

После монтажа ограждений, укладки бетона и набора им достаточной проектной прочности – опалубка или демонтируется, либо остаётся неотделимой частью фундамента. Таким образом, опалубка для ленточного фундамента классифицируется на два вида – неразборную и съёмную.

Несъёмная опалубка

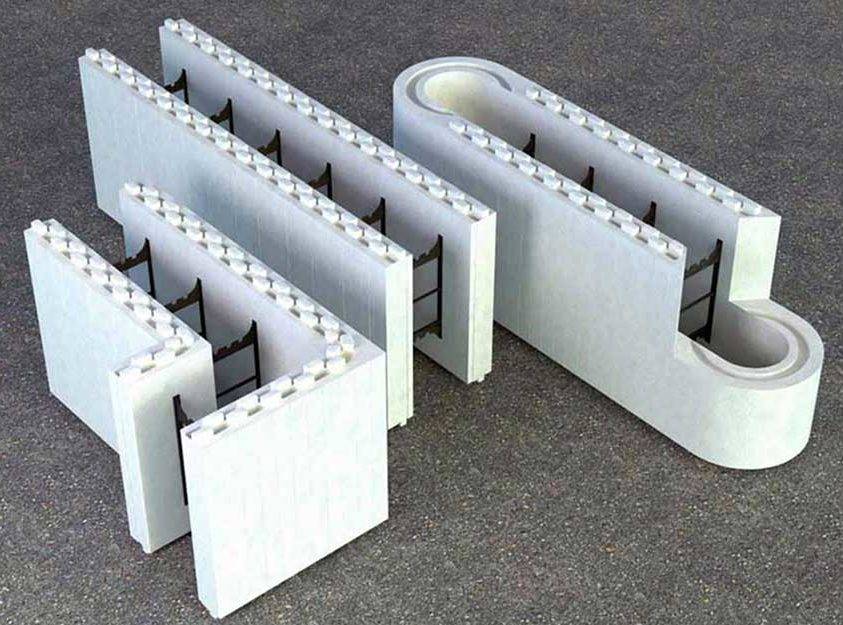

В частном домостроении популярны готовые к сборке пенополистирольные блоки. Причём одновременно это эффективное утепление и частичная гидроизоляция фундамента.

Чтобы минимизировать ручную подгонку, производятся:

• линейные блоки;
• угловые блоки;
• радиусные блоки.

То есть, учтены практически все необходимые формы для устройства ограждения с любой геометрией.

За счёт экономии, это наиболее доступная в изготовлении несъемная опалубка для ленточного фундамента. Пенополистирол отлично режется, поэтому легко собирается в любую конструкцию.

Более прочный, быстровозводимый вариант, позволяющий укладывать бетон одним заливом – пустотелые железобетонные фундаментные блоки. Их преимущество – возможность вести дальнейшие работы, не дожидаясь полного набора прочности залитого бетона. Существенный минус – масса, без спецтехники не обойтись. Поэтому в индивидуальном домостроении технология не прижилась.

Съемная опалубка

Для устройства ленточного фундамента популярна разборная опалубка.

Наиболее удобна щитовая сборка – распространённая конструкция, позволяющая бетонировать одним заливом.

При этом существуют варианты, экономящие материалы:

• Скользящая – ограждение для бетонной смеси поднимается по мере укладки и частичного набора прочности нижних слоёв бетона. Это выгодный по материалам монтаж опалубки. Чтобы сделать его удобным – для стяжки по низу щитов на едином уровне используют трубки и металлические шпильки. На них и опираются щиты после перестановки.
• Горизонтально перемещаемая – подвид скользящей, с передвижением опалубки вбок. Распространённое применение для устройства фундаментов под старыми домами без подъёма постройки. Когда заливку делают по кругу – небольшими участками.

Бетонируя с перестановкой опалубки, важно сбивать хрупкий слой из цементного молочка, где отсутствует наполнитель. Тогда последующая заливка надёжно сцепится с предыдущим слоем

Метод хорош для самостоятельного замешивания бетона. Если невозможно забетонить одним разом, и приходится работать порциями – качество от перемещения опалубки не пострадает.

Материалы

Для опалубки фундамента берут разные стройматериалы. Они влияют на качество основания здания и скорость его возведения. Также они определяют возможность повторного использования бетонной формы.

Съемную опалубку для фундамента разбирают, когда плотность бетона достигает 50%. Обычно ее используют многократно. Количество заливок, выдерживаемых комплектом щитов, зависит от характеристик стройматериала, из которого они изготовлены. Самодельные конструкции хорошо выполняют свою функцию от 3 до 8 раз. Опалубка промышленного изготовления не теряет своей прочности после нескольких десятков заливок.

Несъемную конструкцию после твердения бетонного раствора не демонтируют. Она превращается в часть основания. Применение подобных моделей в строительстве началось несколько лет назад. Материалом для производства деталей является экструдированный пенополистирол.

На заметку!Альтернативным материалом для производства не демонтируемой конструкции становятся бетонные блоки с пустотами внутри. Они бывают угловыми, радиусными, стеновыми. Каждая деталь состоит из двух или трех стенок, скрепленных между собой перемычками. Их соединяют попарно замками. Чтобы сделать основание прочным и жестким в бетонный раствор закладывают арматуру.

Металлическая

Такая конструкция универсальна. Она подходит для опалубки монолитного строительства и возведения основания под частный дом. Конструкцию собирают из металлических листов толщиной 1-2 мм. Такую форму применяют при создании основания ленточного или плитного типа. Чтобы повысить жесткость, арматуру приваривают сразу к листам опалубки. При необходимости металлические листы изгибают, чтобы придать им нужную форму. Главным недостатком металлического варианта является большая цена.

Железобетонная

Здесь для устройства формы основания применяют бетонные плиты. Он получается неразборным. Когда конструкцию сооружают из деталей большой толщины, расход цементного раствора уменьшается. Показатели прочности основания и другие важные характеристики не ухудшаются. Монтаж бетонных плит невозможен без привлечения строительного крана из-за их большого веса.

Из пенополистирола

Форма блоков бывает разной. Из них собирают опалубку будущего основания, как из деталей конструктора. Их соединяют между собой металлическими шпильками либо замками. Такая конструкция удобна тем, что она одновременно обеспечивает гидро- и теплоизоляцию основания. Пенополистирольные блоки дорогие, но они сокращают время на возведение фундамента здания и упрощают последующую отделку.

Из дерева

Проще всего сделать опалубку для фундамента своими руками из деревянных досок либо из листовой фанеры. Эти стройматериалы всегда есть в продаже и недорогие. Для установки фундаментной формы не нужны сложные инструменты либо строительная техника. Но иногда самодельная конструкция нуждается в усилении из-за разного размера деревянных щитов.

Подручные материалы

Для заливки фундамента под небольшой частный дом или летнюю беседку форму собирают из любых подходящих материалов. Подходит шифер, профилированный лист и другие предметы. Из них делают сплошную конструкцию без просветов. Единственным достоинством такой разборной опалубки является ее низкая цена.

К недостаткам применения подручных материалов относят:

• сложный монтаж;
• высокую вероятность протечек;
• низкую несущую способность;
• необходимость установки дополнительных опор.

Виды съемной опалубки

Благодаря простоте реализации и экономичности, разборная опалубка популярна среди строителей и используется уже десятилетиями. Раньше материалом для съемной опалубки служили исключительно деревянные доски и щиты. В настоящее время круг используемых материалов значительно расширился и теперь для изготовления съемной опалубки используется влагостойкая фанера, OSB-плита, ДСП и металлические щиты.

Дощатая опалубка

Съемная опалубка из доски

Доски и дощатые щиты – самые популярные и доступные материалы и из них легко соорудить съемную опалубку своими руками. Чтобы бетонные стенки монолитного фундамента были ровными и гладкими, для устройства ограждающей конструкции применяется обрезная доска «щелевка» толщиной 25 мм. Ширина доски может быть любой, этот параметр не имеет особого значения, однако существует закономерность: чем шире доска, тем больше вероятность проявления трещин в ее массиве. Самым подходящим вариантом будет доска с шириной от 200 до 300 мм.

Для досок и щитов опалубки подойдет любая древесина, которая есть в данной местности, но обычно используется древесина хвойных пород. Цена – это главное достоинство дощатой опалубки при условии, что сборку и разборку будет выполнять сам застройщик. К недостаткам дощатого ограждения можно отнести большую трудоемкость и продолжительность на сборку и разборку.

Опалубка из плитных материалов

Опалубка из фанеры

Следующими по популярности материалами для разборной опалубки считаются влагостойкая фанера, OSB-плита и ДСП. Все эти материала относятся к категории плитных и на сегодняшний день это замечательная альтернатива классической древесине. Изготовление съемной опалубки из плитных материалов позволяет быстро соорудить оградительную конструкцию буквально за считанные часы. Соединительными элементами щитов из фанеры служат деревянные брусья сечением 40 мм х40 мм. Соединять плитные щиты удобно с помощью саморезов по дереву. Среди строителей наиболее популярна ламинированная фанера из-за ее водостойкости и способности многократного использования.

Опалубка из металлических съемных щитов

Стальная и алюминиевая съемная опалубка

Можно применять для съемной опалубки стальные или алюминиевые щиты. Такой вид материалов дает идеальную боковую бетонную поверхность фундамента. При креплении металлические листы крепятся на специальные кронштейны и винты. Стоимость такого вида конструкции ограждения монолитного фундамента недешевая и целесообразно брать подобный материал для опалубки в аренду в строительных управлениях.

Особенности заливки

После проведения всех подготовительных мероприятий и приготовления бетонной смеси, производится заливка фундамента в подготовленное основание. Правильный вариант заливки бетонного раствора – за один прием. При отсутствии такой возможности, желательно произвести заполнение траншеи бетоном, хотя бы на протяжении суток. Приемлем и вариант горизонтальной заливки послойно с соблюдением некоторых правил.

Осуществляя заливку свежеприготовленного раствора, соблюдайте следующую последовательность работ:

• Предварительно подготовленный состав равномерным слоем вылейте в землю. Работы выполняйте одним приемом для обеспечения равномерного застывания. Производя заливку по разным зонам, вы нарушаете целостность основы, на которой в дальнейшем появится трещины. Для самого фундамента берут тем более высокую марку бетона, чем холоднее на улице
• Уплотните, спланируйте залитую часть фундамента, используя глубинные вибраторы, арматуру или деревянные планки.
• Выдержите до заливки следующей порции временной интервал, необходимый для схватывания залитого состава.
• Закройте с нахлестом рубероидом залитую поверхность, обеспечивая ее защиту от осадков и повышенной температуры.

Пошаговая инструкция по изготовлению своими руками

Процесс начинается с составления схемы размещения опалубки и расчета стройматериала, после чего проводится:

1. Подготовка материалов для каркаса и палубы. На этом этапе фанера и деревянные брусья с сечением 50×50 мм распиливаются на куски нужного размера. При этом учитывается, что нижние отрезки забиваются в грунт, их нужно сделать длиннее высоты опалубки на 30-40 см и слегка заточить. Влагостойкая фанера в дополнительной обработке не нуждается, но ее торцы и поверхности других марок покрывают олифой, последнее особенно актуально при планировании повторного использования. При сборке конструкции с расширением снизу (возведении ленточного основания поверх залитой бетонной подушки) выбирается другое исполнение – опорные брусья обрезают по высоте щита.

2. Сборка. Брусья раскладываются на ровном участке и выравниваются по верхней линии, с внешней стороны прибивается фанера

На этом этапе важно исключить образование выступов, это актуально даже для несъемной опалубки

3. Подготовка строительного участка: разметка фундамента, земляные работы, засыпка и трамбовка дренажной подушки. Для придания устойчивости и удобства установки траншея под ленточное основание выполняется на 20 см больше его расчетной ширины. Чаще всего земля засыпается вглубь периметра, исключение делается для гаражей со смотровыми ямами и домов с подвалами.

4. Соединение параллельных щитов между собой (необходимо при превышении глубины заложения свыше 1 м). Главное преимущество заводской несъемной опалубки – наличие оцинкованного профиля, выполняющего роль распорок, при сборке своими силами на этот этап уходит много времени. Оптимальным вариантом является соединение металлическими шпильками с толщиной от 12 мм. Если систему планируют снимать, то эти крепежи размещаются в пластиковых трубах с чуть большим диаметром, с нарезанной внутри резьбой (последнюю рекомендуют сделать для удобства вынимания).

5. Организация отверстий для прокладки в фундаменте коммуникаций и вентиляции.

6. Окончательное закрепление, установка наружных раскосов, фиксация углов саморезами, скобами или дополнительными досками, проверка уровня и размеров.

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Несъемная опалубка монтируется из прочных материалов:

1. Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
2. Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
3. Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
4. Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Какой материал используют

Опалубка для фундамента — это его каркас. И главной задачей опалубки является сохранение формы до момента застывания бетона.

Конструкция опалубки состоит из трех основных элементов:

1. Первый элемент это материал, который отвечает за сохранение формы фундамента.
2. Крепежные элементы. Их задача удержать форму конструкции. Если опалубка будет демонтироваться, то они должны легко сниматься.
3. Поддержки. Элементы, придерживающие листы опалубки в нужном положении.

Выбранный вами материал должен выполнять основную функцию – сохранить форму фундамента. И в тоже время не быть слишком дорогим. Рассмотрим, какие материалы можно использовать для монтажа, и вы сможете выбрать для себя подходящий вариант.

Доски

Устройство опалубки из доски можно отнести к бюджетному варианту, именно из этого материала чаще всего и выполняются опалубочные работы по фундаменту в частном строительстве.

Можно использовать пиломатериалы как лиственных, так и хвойных пород древесины. Следует отметить, что обычно для этих целей применяется доска толщиной 40 мм. Можно для небольших монолитных конструкций применить доску толщиной и в 25 мм, только следует выполнить большее количество ребер жесткости для таких щитов.

Для крепления применяются металлические шпильки и саморезы. В частном строительстве значительный объем монолитного бетона бывает при устройстве монолитного ленточного фундамента. Для его устройства и потребуется выполнить опалубочные работы.

Влагостойкая фанера или листы ОСП

Листы многослойной фанеры или ОСП хорошо подойдут для монтажа опалубки. Из листов выполняются щиты с закреплением брусков сечением 40*40 мм для устройства ребер жесткости.

Это хороший вариант опалубки, но относительно дорогой по стоимости.

Для такого вида опалубки даже имеется специальный ее вид — фанера с ламинированной бумагой. Поверхность хорошо защищена от воздействия бетона и легко снимается при демонтаже щитов опалубки.Этот вид можно отнести к многоразовой опалубке при старательном ее демонтаже.

Полимеры

Щиты из полимеров выпускаются разной формы и толщины. Редко используется для частного строительства. Такой монтаж опалубки предполагает установки жесткого каркаса.

Применятся для монтажа типовых зданий.

Металл

Изготавливается из листового металла толщиной до 2 мм. Для ребер жесткости применяется уголок №50 или №75. Монтируется такая опалубка при помощи металлических шпилек на гайках. Этот вид опалубки может применяться много раз после ее демонтажа.

В индивидуальном строительстве используется довольно редко из-за ее дороговизны. Хорошим вариантом будет только возможность взять такую опалубку в краткосрочную аренду в строительной организации.

Пенополистирольные блоки

Один из вариантов несъёмной опалубки. Демонтировать такую опалубку после застывания бетона не надо. Выпускается такой материал в виде блоков или щитов.

Как установить опалубку? Работать с такими блоками очень легко, из-за легкого веса и простоты монтажа. Крепление блоков выполняется по принципу конструктора. В полую часть блока устанавливается арматура и заливается бетоном.

Листы пенополистерола соединяются между собой системой «шип-паз». Листы между собой соединяются специальными креплениями или гайками.

Плюсы использование такого материала:

• экономия времени для монтажа, до 30%;
• не требуется демонтировать опалубку;
• одновременно с заливкой фундамента выполняется его утепление и звукоизоляция.

К минусам отнесем высокую стоимость материала.

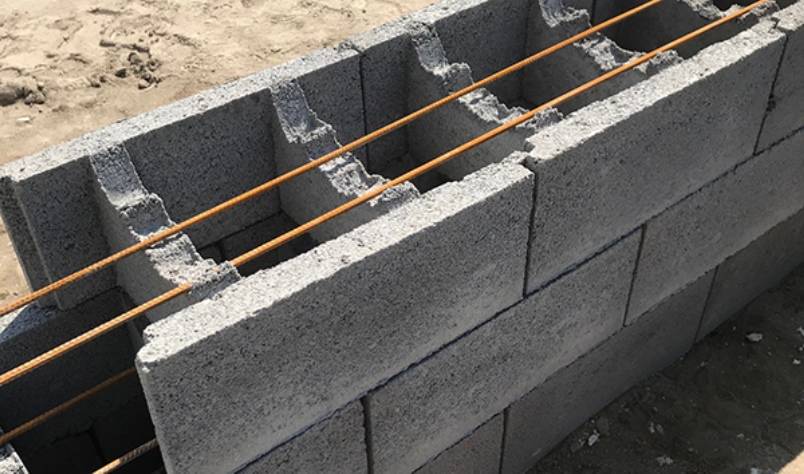

Бетонные блоки

Это второй вариант не съёмной опалубки. Представляют собой железобетонные блоки с полостью внутри. Монтаж их схож с установкой блоков из пенополистерола.

Такие блоки можно использовать не только для опалубки, но при возведении стен. Внутри полости устанавливается арматура и заливается бетоном. В результате получается крепкая монолитная стена.

Такая бетонная опалубка тяжелая, и выполнять монтаж с помощью таких блоков, намного тяжелее, чем используя другие материалы.

Подручные материалы

Если необходимо сделать опалубку фундамента для не большой постройки, то можно использовать в качестве подручные материалы. Для таких целей подойдут листы ровного шифера, металлический профлист, листы ДСП.

Недостатком такого материала станут:

• сложность сборки, будет тяжело подогнать размеры;
• неоднородность материала приведет к деформациям;
• риск утечки бетона.

Как сделать опалубку своими руками

При возведении здания можно заказать изготовление щитов на фирме, в цеху или на заводе. Вы выдаете чертеж, оговариваете строение и габариты фундамента, оплачиваете материалы и работу. Вам привозят элементы конструкции на место и собирают их в готовый к заливке каркас. Быстро, просто, но дорого.

Больше времени, но меньше денег уйдет на изготовление опалубки своими руками. При наличии хотя бы минимума навыков работы с молотком и пилой можно справиться даже в одиночку.

Самый распространенный вариант  — изготовление каркаса из досок для ленточного фундамента. На нем и остановимся. Хотя большая часть работ ничем не отличается и при использовании других материалов

Важно понять принцип и последовательность действий

Схемы устройства опалубки из досок высотой 200 мм и 500 мм

До начала сборки опалубки нужно вырыть котлован или траншею — зависит от того, с подвалом будет здание или без. Если подвала, нет, роют траншеи, которые повторяют план дома.

На дно траншей или готового котлована насыпают подсыпку. Обычно она должна быть шире будущего фундамента сантиметров на 20. Ее высота и состав зависит от типа грунта и высоты грунтовых вод. Чаще всего подушка — это песок или щебень с песком. Слои тщательно утрамбовываются, до  состояния высокой плотности (не должен оставаться след от ноги).

На следующем этапе по углам и в местах пересечения со стенами выставляют колышки. Их располагают с таким расчетом, что они будут находиться снаружи каркаса. Затем они связываются шпагатом (бечевка должна находится на внутренней поверхности колышков). При этом необходимо следить, чтобы не было отклонений, и линии были ровными. Для этого удобнее использовать строительный уровень или лазерный нивелир.

Далее есть два способа действий.

Первый  способ

Недалеко от котлована сбивать щиты опалубки из досок и брусков. Все бруски делать чуть выше верхнего края досок. Три бруска — два с краю и  один посередине — сделать значительно длиннее вниз, нижнюю часть заточить. Эти поперечные планки располагают приблизительно на каждом метре. Если доски у вас трехметровые — это и будет всего три поперечины, ну а если шестиметровые, то по краям и посередине будет длинные бруски, а между ними по одному короткому.

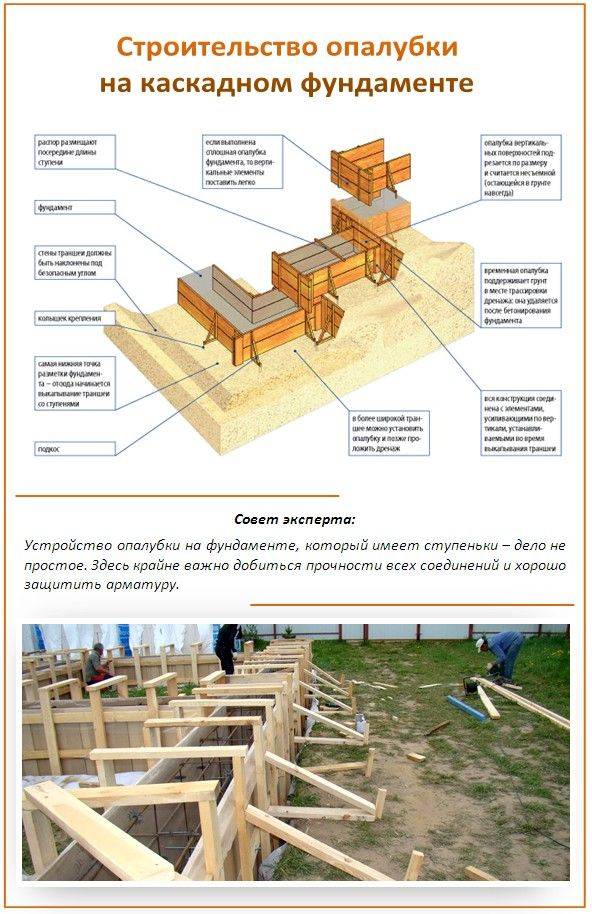

Схема дощатой опалубки со ступенькой

Собранный щит устанавливать по разметке шнуром, забивая заточенные бруски в землю. Иногда по периметру между столбиками набивают направляющую доску, выравнивают ее. Щиты потом нижним краем вплотную прикладываются к доске, и закрепляются. Так проще выставлять их в вертикальной плоскости.

Из таких готовых щитов набрать нужную геометрию. Выровнять их по вертикали и горизонтали при помощи уровня. Скрепить между собой  планками, установить упоры и раскосы. К это выглядит, смотрите в видео. Фундамент  мелокозаглубленный: сооружение небольшое и грунты песчаные.

Если мелкозаглубленный фундамент — не ваш вариант, придется копать глубокую и широкую траншею. Должно быть место, чтобы можно было установить и укрепить щиты. А это как минимум — полметра с каждой стороны. Объем земляных работ получается большой.

Если грунты склонные к пучению — это к лучшему: вынутый грунт вывозят, на его место засыпают песок, трамбуют, сверху делают отмостку. Таким образом решается проблема с возможным разрушением фундамента при подвижках грунтов.

Второй способ

С одной стороны он более сложен в исполнении, но с другой, можно обойтись минимумом земляных работ. В этом случае траншея копается ровно в размер фундамента. По ее краям устанавливаются столбики-маяки. Между ними натягиваются шнурки. Потом собирается каркас, который служит основой для сборки щитов прямо на месте. Объяснить это словами непросто, смотрите технологию в видео.

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

Ленточное основание

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой —  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

• Съемная конструкция удаляется после застывания бетона.
• Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

• Опалубка из металла пользуется большой популярностью благодаря своей прочности. Однако при выборе такой конструкции стоит учитывать, что металл при взаимодействии с влажным бетоном подвержен коррозии. Наилучшим вариантом в этом случае будет алюминиевая опалубка. Несмотря на высокую стоимость, такой вариант отличается особой прочностью и устойчивостью к агрессивной среде.
• Довольно часто можно встретить пластиковую опалубку. Такая конструкция используется в качестве съемной опалубки многоразового применения. Полимерные опалубки отличаются гладкой поверхностью, отсутствием влагопоглощения. Пластиковая опалубка очень прочная, может легко собираться и разбираться.
• Конструкция из пенополистирола применяется в качестве несъемной опалубки. Используя этот вариант, можно повысить энергоэффективность монолитного фундамента.
• Опалубка из дерева является менее затратным вариантом. При этом она обладает высокой прочностью, имея малый вес. Кроме того опалубка из дерева легко монтируется. Чаще всего для изготовления деревянной опалубки берут доски или фанеру.

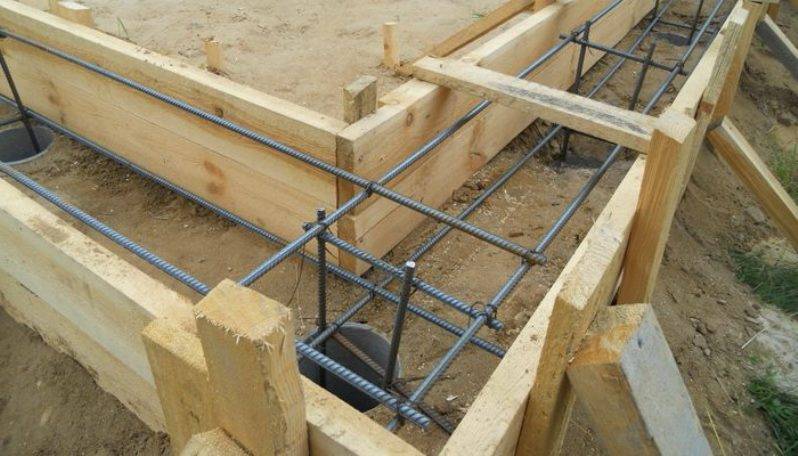

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок

Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками

Опалубка из фанеры

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

Способы укрепления съемной опалубки

При заполнении бетоном съемная опалубка подвергается значительным распирающим нагрузкам от веса бетонной смеси и вибрационных усилий при уплотнении. Очень неприятно будет, когда правильно собранная опалубка не выдержит давления заливаемого бетона и начнет расползаться и деформироваться буквально на глазах застройщика.

Чтобы не допустить этих досадных ошибок, нужно как следует крепить щиты разборной опалубки. Возможны два способа укрепления опалубочной системы.

Создание упоров, распорок и раскосов

Создание дополнительных упоров в виде распорок обеспечивает внутреннюю жесткость щитов опалубки. Раскосы в виде устанавливаемых под углом деревянных брусьев или обрезков доски не дают возможности разваливаться доскам опалубки наружу. Сочетание упоров и раскосов создает достаточную жесткость и надежность оградительной системы, способной выдержать сильный напор заливаемой бетонной смеси.

Вид крепления дощатой опалубки

Раскосы и упоры выполняют из любой древесной породы. Есть одна тонкость, которую необходимо учесть при заливке фундаментов большой глубины: деревянные распорки придется ставить внутри фундамента. Древесину оставлять в теле фундамента не рекомендуется, так как со временем она будет перегнивать и получатся сквозные пустоты через весь фундамент.

Укрепление опалубки металлическими шпильками

Другим способом укрепления разборной опалубочной системы будет применение металлических шпилек из стальной арматуры диаметров от 12 мм. Арматуру нарезают на отрезки больше ширины фундамента, на ее концах нарезается резьба, и накручиваются металлические гайки и шайбы.

Если есть трудности с приобретением шайб, то можно для закрепления шпилек использовать небольшие металлические пластины с просверленными в них отверстиями. Такие пластины не будут продавливать щиты опалубки из плитных материалов или древесины.

Укрепление опалубки металлическими шпильками

Для внутренних распорок потребуются отрезки трубы небольшого диаметра. Длина отрезков труб определяется шириной фундамента. Нарезанные куски надеваются на шпильки и устанавливаются в виде распорок в тело фундамента. Для этих целей обычно используют недорогие металлопластиковые или полипропиленовые трубы. Распорки из трубы устанавливают с целью:

• Жесткой фиксации щитов опалубки на заданную ширину фундамента.
• После затвердения бетонной смеси шпильки можно без особого труда вытащить из массива бетона, для этого достаточно раскрутить гайки и вытащить металлические арматурные стержни.
• Устанавливают шпильки с горизонтальным и вертикальным шагом 500 или 550 мм по всей площади щита.

При разборке съемной опалубки вначале вытаскивают шпильки, а затем и трубы. В полипропиленовых трубах можно заранее нарезать внутреннюю резьбу и с помощью болта и гвоздодера выдернуть их из фундамента. Обычно они легко выходят из тела бетона и проблем с этим не бывает. Отверстия в фундаменте заполняются растворной смесью и затираются до гладкости.

Видеопример установки съемной опалубки:

Способ укрепления съемной опалубки металлическими шпильками целесообразно применять при глубине фундамента более 1 м. В таком случае дополнительные затраты на крепежные материалы будут оправданы.

Подготовительный этап

Подготовительный этап начинается с разработки полного комплекта чертежей всей опалубки. Одним классическим чертежом в трёх проекциях здесь не обойтись. Нужно всю опалубку представить в виде секций и для каждой секции сделать чертежи. К расчётным размерам длины добавляется запас на всякий случай.

Работы реальные начинаются с выкапывания траншеи или котлована. По ширине тоже нужен запас, так легче будет вести сборку. Потом этот запас засыпается землёй.

При монтаже стенки опалубки укрепляются раскосами или подпорками, иначе жидкий бетон выдавит стенки наружу. При необходимости устанавливаются стягивающие шпильки.

ФОТО: m-strana.ruШпилька, препятствующая распору и разрушениюФОТО: m-strana.ruСтенки опалубки укреплены подкосами и деревянными стяжками

Используемые материалы

При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.

Съемную опалубку можно сделать из следующих стройматериалов:

• дерево – обрезная доска и брус;
• фанера, листы ОСБ;
• плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
• подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.

Щитовая деревянная конструкция съемного типа

Примечание. Какой бы стройматериал ни использовался в качестве ограждения, стены опалубки придется усиливать укосами и распорками. Указанные элементы изготавливаются из бруса, металлических труб или другого проката.

Сборка несъемных конструкций производится из таких материалов:

• плитный пенопласт высокой плотности;
• экструдированный пенополистирол;
• те же плиты ЦСП;
• для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.

Фундаментные столбы с несъемной опалубкой из асбестоцементных труб

Справка. Иногда в качестве опалубки выступает кладка из кирпича либо газобетонных блоков.

В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.

Мы предлагаем рассмотреть установку разборной деревянной опалубки ленточного фундамента, изображенной выше на фото. Технология сборки довольно проста и применима в случае использования других материалов – фанеры, ЦСП и так далее.

Пример использования фанеры OSB
