Как сделать кузнечный горн на газу своими руками: советы + чертежи в помощь домашним умельцам

Как сделать кузнечный горн?

Перед тем как сделать кузнечный горн своими руками, необходимо подготовить необходимые материалы и инструменты. Это позволит минимизировать временные затраты

Инструкция по созданию твердотопливного передвижного горна

Перед началом работ необходимо собрать следующие инструменты:

  • сварочный аппарат;
  • дрель;
  • напильник;
  • набор гаечных ключей;
  • шпатель;
  • рулетку;
  • уровень;
  • струбцину;
  • маркер;
  • болгарку.


Для изготовления кузнечного горна понадобится сварочный аппарат Подготовив чертеж кузнечного горна, нужно закупить материалы для его конструирования:

  • листовую сталь толщиной 2-3 мм (рекомендуется 09Г2С);
  • колёса поворотные 4 шт.;
  • профильные трубы квадратного сечения с толщиной стенок не менее 2 мм;
  • огнеупорный цемент;
  • воздушная улитка;
  • крепёжные элементы: болты и гайки;
  • труба из нержавейки по диаметру выходного отверстия улитки;
  • переходник.

Мобильный угольный кузнечный горн открытого типа пошагово изготавливается так:

  1. Берём стальной лист и размечаем маркером по размерам рабочего стола.
  2. Болгаркой вырезаем столешницу, кромки зачищаем напильником.
  3. Размечаем на вырезанном листе отверстие прямоугольной формы под жерло горна и болгаркой его прорезаем.
  4. Берём второй стальной лист и размечаем элементы деталей под трапецеидальное жерло горна.
  5. Вырезаем элементы жерла, а затем свариваем их в единую конструкцию.
  6. Привариваем жерло к рабочей поверхности стола в месте прорезанного отверстия.
  7. Переворачиваем конструкцию жерлом книзу, размечаем места под расположение стенок для расположения углей.
  8. Из стали вырезаем борта для рабочей поверхности стола.
  9. Выполняем приварку бортов так, чтобы не было по швам зазоров, а сам шов был прочным и сплошным, элементы конструкции точно центрируем.
  10. Для нижней части жерла вырезаем из стали стенки для подвода воздуховодов, а затем их привариваем.
  11. Изготавливаем для жерла съёмное дно, предназначенное для удаления золы.
  12. Прикрепляем к нему педаль при помощи рычагов.
  13. На стенке для подвода трубы с воздухом проделываем отверстие по диаметру трубы.
  14. Из стальных профильных труб вырезаем элементы и свариваем каркас под крепление рабочей поверхности.
  15. В нижней части каркаса привариваем планку для крепления улитки, а затем закрепляем её на болты.
  16. Подготавливаем трубу для воздуховода.
  17. Прикрепляем воздуховод к улитке и жерлу, при необходимости для усиления конструкции предусматриваем дополнительное крепление.
  18. К нижней части каркаса прикрепляем на болты поворотные колёса.
  19. Стыковочные швы промазываем огнеупорной шпаклёвкой.
  20. Формируем на рабочей поверхности горна огнеупорный слой на основе огнеупорного цементного раствора.

Кузнечный горн на угле необходимо испытать путём его прогрева до рабочей температур, но только после полного застывания цементного слоя.

Устройство промышленных вентиляторов

Изготовленные промышленным способом горны в основном снабжены центробежными (радиальными) вентиляторами для обдува воздухом. Они просты в устройстве и обеспечивают равномерный режим продувки.

Вентилятор для кузнечного горна такого типа часто имеет корпус, который выполнен в форме улитки. Его внутреннее устройство и принцип работы изображены на рисунке, где а) — это внешний вид, б) — устройство и расположение внутренних деталей.

Принцип работы «улитки» состоит в следующем:

  • Внутри кожуха (3) корпуса вентилятора на оси размещено колесо вращения (1), снабженное лопастями (2).
  • Форма лопастей и направление вращения колеса создают движение потока воздуха в трубу (4) в направлении зоны горения.
  • Направление потока воздуха предусмотрено от расположенного в центральной части корпуса улитки отверстия к ее конечному витку, имеющему сужение. За счет этого напор воздуха усиливается.

Примером промышленного изделия является вентилятор распространенной марки VT1-2, выпускаемой под брендом «Blacksmith».

Он предназначен для обдува как стационарного, так и переносного горна с полностью открытой верхней частью. Диаметр для подсоединения трубы такого устройства равен 50,8 мм, питание осуществляется от сети в 220 В, мощность потребления — 150 Вт, рабочее колесо вращается со скоростью 3000/3600 об/мин.

Максимальный напор (давление) воздушной струи в подводящем отверстии равен 490 Па. Вентилятор имеет габариты 225х180х225 мм и вес 2.65 кг.

Корпус вентилятора выполнен путем литья и отличается повышенной прочностью. Работает аппарат практически бесшумно, легко подсоединяется к горну.

Выбор горючего для горна

Часто выбор конкретного горючего зависит от температуры, которая нужна для того, чтобы получились те или иные кованые изделия.

Самой высокой теплотворностью обладает древесный уголь. Он используется для умеренного нагрева небольших заготовок. Такой уголь получают от сгорания сосновых, дубовых, березовых или буковых бревен.

Если кузнецу необходимо нагреть заготовку до высокой температуры, то чаще всего используется каменный уголь хорошего качества – черного цвета и размером с грецкий орех. Мастерская изящной ковки использует такое горючее для изготовления своих лучших изделий.

Как сделать газовый горн своими руками (лучшее видео)

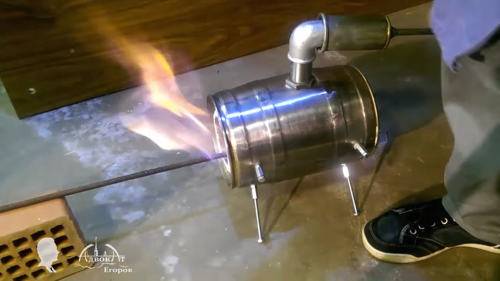

Адвокат Егоров. Это видео про газовый горн из жестяной бочки и сопла кровельной газовой горелки. Несмотря на то, что горн сделан своими руками и ладный и миниатюрный, он вполне пригоден для паковки крупных изделий.

Обратите внимание! После прогрева горна, интенсивность подачи газа можно и нужно убавить, появится тяга, и в горелку засасывать больше воздуха, чем при холодном горне. В результате, почти весь газ сгорать внутри горна

Расход газа уменьшится, а температура в горне только увеличится. Горн выходит на штатный режим в течение 5 минут.

Посмотрите товары для изобретателей. Ссылка на магазин.

Вы уже могли видеть горн в видео про изготовление самого крупного ножа – ножа “Якут”. Традиционного ножа северных народов, с широким долом и симметричными спусками. Однако, первым в горне выковал топор. А это, в отличии от томагавка из железнодорожного костыля и напильника, совсем немаленький и полноценно прошивной топор. Топор достоин мороки с изготовлением горна из бочки. А если учесть, что планируется отковать еще десяток различных по виду и по функционалу топоров, а кроме топоров будут и другие изделия, то усилия по изготовлению этого горна точно окупятся.

Горн сделан в точности по той же схеме, что и горн из консервной банки. Но в таком маленьком невозможно разогреть паковку даже для крупного клинка, а топор не выковать и подавно. Кроме того, микро-горн не экономичен. Газ в одноразовых баллонах дорог и быстро заканчивается. Скажете, что топор можно отковать в угольном горне из ведра и вентилятора. Но угольный горн весьма прожорливый и жечь угли в нем надоело. Как показала практика, газовый экономичнее, хотя и менее колоритный.

Видео относительно длинные по причине того, что в горне последовательно были применены две разные фотировки. Забегая вперед, перлит разочаровал. Рад, что не опубликовал это видео, остановившись на фотировке из перлита, хотя отковал в нем ножевой клинок и скобель. Но довольно рекламы этого горна, пора переходить к рассказу о том, как его сделать руками.

Бочонок нашел ржавый и немного помятый, поэтому сперва зашкурил. Вырезал из крышки бочонка отверстие для жерла горна. Надрезал импровизированным циркулем канавку и выбил жестяной круг молотком. Тут же, передумал и решил увеличить диаметр жерла горна при помощи УШМ. Лепестковую насадку лучше для этого не использовать. Выдернул пластиковый насос и зачистил абразивом острые края. Теперь, надо придумать, как подать газовоздушную смесь в горн. Для этого использовал лишнюю в хозяйстве горелку, водопроводные сгоны, фитинг, гайки и уголок, чтобы фитинг поместился в раструби горелки, его пришлось немного обточить. Все штатные стальные сгоны и фитинги, внешне кривые и выглядят неопрятно. А так как опрятные детали и в руках держать приятнее, заодно с откалиброванным фитингом, отшлифовал у них на своем гриндере внешнюю поверхность и торцы. Нет заусенцев – меньше травм. Рукоятка с клапаном кровельной горелки в конструкции горна лишняя, поэтому ее отпилил.

Эксперимент с использованием сгона на 1 и 1/4 дюйма, показал, что воспламенение происходит внутри трубы. А это недопустимо. В противном случае горелка и кожух горна будут нагреваться. Очевидно, скорость газовоздушной смеси должна быть выше. Тогда пламя оторвется от сопла и всё воспламенение внутри горна. Для увеличения скорости потока, достаточно взять трубу тоньше. Эксперимент подтвердил теорию распространения газа в трубах. При использовании трубы на 3/4 дюйма, пламя оторвалось от сопла. Фактически горелка готова. Настало время изготовить ножки для горна. Разметил место для четырех отверстий и просверлил ступенчатым сверлом. В дальнейшем добавлю еще две ножки, но это позже. Крепления ножек после фотировки будут замурованы, поэтому лучше сделать надежно и с первого раза. Итак, крепления ножек будут состоять из болтов и удлиненных гаек. В удлиненную гайку можно ввинтить болт нужной длины и тем самым регулировать высоту горна. А можно горн подвесить на шпильках к потолку, либо поставить на “попа” и опустить в него вертикально распложенный кигель. Вариантов много. Крепления ножек подготовлены, осталось смонтировать систему подачи газа и можно преступить к фотировке. А для этого, просверлил короночным сверлом отверстия под резьбу водопроводного сгона. Чтобы гайки были посимпатичнее, обточил на гриндере, но можно было этого не делать. Хотя с аккуратными деталями, как уже говорил, работать приятнее. Даже жалко, что одна из гаек окажется внутри и покрыта фотировкой.

Продолжение с 5 минуты на видео (в начале статьи)

Принцип работы

Принцип работы горна основан на химической реакции горения углерода, который при реакции с кислородом образует углекислый газ с выделением тепла. Кроме того, происходит восстановление металлов, что является весьма важным аспектом для формирования однородных высокопрочных деталей.

Для поддержания оптимального уровня горения и температуры внутри топливной камеры устанавливаются воздуховоды и воздушные камеры, которые принудительно нагнетают чистый кислород. За счёт этого удаётся получать температуры выше +1000°С, которые недостижимы при обычном сгорании твёрдого топлива (угля или древесины).


Как выглядит газовый кузнечный горн сделаный своими руками

При этом по технологии надува объём воздуха подбирается таким, чтобы кислорода постоянно немного не хватало для протекания реакции окисления. Иными словами, необходимо подобрать такой режим работы, чтобы предотвратить сгорание металла.

Время нахождения выплавляемой детали в горне также следует ограничивать, так как в атмосфере углекислого газа металл станет с ним реагировать и образовывать высокопрочный сплав с повышенной хрупкостью. Этих негативных последствий можно избежать, вводя дополнительно в камеру кислород в таком количестве, чтобы успевал полностью прореагировать углекислый газ.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.


Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

  • кирпич огнеупорный типа динас или шамот;
  • пластины толщиной не меньше 5-ти мм из жаростойкой стали;
  • стальной профиль для стоек, рамы и заслонки горна;
  • труба для дымохода и вентиляционного канала из стали;
  • шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
  • листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
  • горелки от двухконтурных котлов большой мощности;
  • вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.


Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

Устройство кузнечного горна

  1. стол горна из огнеупорного материала;
  2. топливник (очаг) с колосниковой решеткой;
  3. воздушная камера;
  4. воздушный дренаж;
  5. подающий воздуховод;
  6. воздушный вентиль;
  7. камера (шатер) горна;
  8. окно для подачи длинномерных заготовок;
  9. зонт горна;
  10. дымоход (газоотвод);
  11. съемное горнило;
  12. закалочная ванна (бадья, лохань);
  13. газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

Правила безопасной эксплуатации оборудования

Газовое баллонное оборудование при неправильной эксплуатации может стать источником сильного взрыва или пожара.

Выполняя сварочные работы, обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, специальную обувь.


Перед началом работ нужно хорошенько осмотреть оборудование на наличие повреждений. Если оборудование испачкалось, обязательно удалить грязь

Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 °С.

Категорически запрещено:

  1. Работать вблизи открытого огня.
  2. Держать баллон при работе в наклонном состоянии.
  3. Размещать сосуды под солнцем.
  4. Проводить работы без редуктора.
  5. Разогревать редуктор над открытым огнем.

Работая без средств индивидуальной защиты можно получить ожог, причем не только от открытого огня, но и от случайного прикосновения к раскаленным деталям.

Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самоделок, рассмотренными в наших статьях, – горелка из паяльной лампы и горелка для банной печи.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

  1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
  2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
  3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
  4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
  5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
  6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
  7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
  8. Дымоход. Через него выводятся продукты сгорания топлива.

Подготовку горна к использованию нужно проводить в такой последовательности:

очистить гнездо от остатков золы и сгоревших углей;
продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
насыпать на дно гнезда горна немного угля

При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;
для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать

Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

  1. Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
  2. Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Фото кузнечного горна сделанного своими руками

  1. Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
  2. Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
  3. Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
  4. Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
  5. На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

  • Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
  • Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
  • Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
  • Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
  • Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
  • Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
  • Металлический каркас. На его основе удерживается стол;
  • Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
  • Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
  • Кожух горна.

Газовая горелка инжекционного типа. Делаем сами


Друзья привет. В прошлом проекте по изготовлению бор-машинки я плавил алюминий у своего знакомого. Он сделал небольшой газовый горн из огнеупорного кирпича и использует его для ковки. Вот и я задумал сделать себе печь для плавки цветных металлов. И начнём мы с изготовления газовой инжекционной горелки. В интернете есть много различных чертежей для её изготовления. Всё это дело пришлось изучить и выбрать, на мой взгляд, оптимальную конструкцию.

Давайте немного о принципе работы. Есть некая трубка хитрой формы. С одной стороны через форсунку подаётся газ. Но просто газ без воздуха горит не так как нам нужно. Воздух горелка засасывает сама за счёт эжекции. Это процесс смешения двух каких-либо сред, в нашем случае воздух и газ, в котором одна среда, то есть газ, находясь под давлением, оказывает воздействие на воздух и увлекает его в трубку смеситель. В месте забора воздуха создаётся разрежение и воздух сам поступает куда нужно. В корпусе горелки идёт смешивание, и горючая смесь выходит из неё под давлением и создаёт необходимую температуру. Все просто.

В этой горелке размеры подобраны для использования водопроводных труб.

Этап 1: Дифузор. Начнём с изготовления дифузора. У меня в наличии был кусок трубы подходящего диаметра из нержавейки от глушителя. Для придания необходимой формы нужно сделать пропилы болгаркой вдоль трубки на указанную длину. Дальше я подобрал обойму от подшипника и набил на трубку. После снятия ещё раз прорезал болгаркой. Делал это до тех пор, пока не образовался нужный диаметр. С другой стороны нужно сделать тоже самое. Осталось заварить пропилы и обработать лепестковым кругом до образования гладкой поверхности. Если будут поры и непровары, заварить и зачистить. Ещё необходимо убрать заусенцы внутри детали круглым или полукруглым напильником. Всё, дифузор готов.

Этап 2: Смеситель и конфузор.
Этап 3: Узел подачи газа и воздуха

Я выточил на токарном станке. В центре шайбы необходимо просверлить отверстие диаметром 12 мм. К шайбе привариваем гайку М10. Теперь собираем конструкцию. На болт накручиваем гайку. К ней будет привариваться крепление. Следом накручиваем регулировочную шайбу и вкручиваем газовый жиклёр. Из металла выгибаем скобу, которая будет крепить этот узел к корпусу. Я вырезал из металла 3 мм. Теперь необходимо путём вращения шайбы выставить жиклер заподлицо с ней. Первую гайку, которую мы накручивали, нужно расположить в центре резьбы. В таком положении прикладываем все это к конфузору, затем приставляем скобу и можно прихватить её к гайке и корпусу

Не важно, в каком месте приварить к корпусу, но чем короче, тем жёстче. Если всё ровно, то окончательно привариваем

Ну, вроде всё готово.

Этап 4: Тест.

Приступим к испытаниям. Надеваем шланг на болт, на редукторе выставляем 0,2 кг на см в квадрате. С давлением тоже можно поиграться. Но слишком большой расход газа приводит к быстрому обмерзанию баллона, особенно на 5 литров. Тогда лучше поставить жиклёр на 0,6 мм. Перед розжигом шайба полностью закрыта или с небольшим зазором. Поджигаем газ и потихоньку увеличиваем подачу воздуха, наблюдая, как синеет пламя и потихоньку отодвигается от носика горелки. При дальнейшем увеличении воздуха пламя полностью отрывается от горелки, и она тухнет. Это особенность её работы. Чтоб такого не происходило, нужно на пути пламени установить преграду или использовать ее в закрытом пространстве. Тогда выходящий огонь будет поджигать газ, и она сама поддерживает горение. В моём случае горелка будет установлена в печь для плавки цветных металлов. Но про неё в следующий раз. Идея на заметку. Старые чугунные батареи.

Горелку ставим в нижнюю часть, напротив вверху идёт труба на улицу. Остальное заглушить. Настройки на минимальный расход и можно отапливать гараж. В закрытом пространстве работает хорошо и в теории на оптимальных настройках даст температуру около 1200 градусов. Этого за глаза хватит для плавки алюминия, латуни, бронзы, свинца, закалки и отжига клинков для ножей. Можно ковать заготовки из напильников. Применений масса.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самостоятельное изготовление

Мини-горн

Самый небольшой горн, который только можно придумать – это мини-горн. Для начинающего кузнеца – это оптимальный вариант, предназначенный для использования только на открытом воздухе. Принципы построения следующие:

  1. В качестве основного строительного материал можно использовать 6–8 кирпичей. Соорудив из них подставку, можно двигаться дальше.
  2. Сооружение колосниковой решетки можно осуществить с помощью обрезков металлических труб и фрагмента стальной полосы, толщина которой должна быть не менее 4–6 мм.
  3. Топить такой горн можно либо углем, либо коксом. Для розжига и дутья использую обычную паяльную лампу. Она обеспечивает и подачу тепла, и непрерывность процесса.

Использование мини-горна в помещении запрещено в силу отсутствия у конструкции дымохода.

Переносной горн

Сооружение передвижного горна можно осуществить, используя такую кухонную утварь, как гусятница. В качестве системы наддува можно использовать вентилятор от ручной сирены или любое другое подходящее устройство.

У переносного горна есть определенные недостатки:

  • конструкция его неразборная, поэтому сложно избавиться от нагара;
  • не позволяет создать очень высокие температуры, максимально возможный показатель – 900 ОС;
  • эксплуатация обходится довольно дорого: в роли топлива можно использовать только кокс или древесный уголь.

Несмотря на это, такой вид угольного горна имеет гораздо больше возможностей, чем самодельная конструкция из кирпичей, описанная выше. Связано это с тем, что пространство для работы у переносной конструкции открыто сверху и значительно больше.

Стационарный горн

Данная конструкция является самой сложной, с точки зрения построения. Опытные мастера изготовлением горна занимаются самостоятельно, учитывая собственные антропометрические данные. Его эргономика должна быть отточена до мельчайших деталей: работы, производимые здесь, зачастую очень травмоопасные.

Итак, при строительстве стационарного горна необходимо исходить из собственных физических данных. Для этого необходимо измерить:

  1. Высоту стола. Встать ровно, ноги находятся на ширине плеч. Правую руку необходимо сначала опустить, а затем согнуть в локте. Это и будет высота стола, к которой необходимо добавить 5–7 см.
  2. Половину диагонали стола. В ту же руку необходимо взять большие клещи и измерить расстояние от их губок до живота. Прибавив к полученному результату 10–12 см, можно получить искомый результат.
  3. Длину стороны квадратного стола. Для этого полученный в п.2 результат следует умножить на 1,4.

Чтобы изготовить стационарный горн своими руками, понадобятся такие материалы:

  • жаропрочная сталь с толщиной листа не менее 4 мм;
  • шамотный кирпич;
  • металлопрокат, из которого впоследствии следует монтировать раму горна;
  • стальной дымоход для осуществления процесса отведения газов, образующихся в процессе горения;
  • огнеупорная замазка, которую необходимо обязательно использовать для заделки щелей;
  • сталь для футеровки с внешней стороны.

Правила изготовления стационарной конструкции

Так как горн – стационарный агрегат, его нахождение должно быть четко определено. Обязательно необходим доступ к одной из стен, потому что кузнечный горн не должен быть независимым. Наличие стены позволит более надежно обустроить дымоходы и установить вентилятор. В данной конструкции может использоваться самодельная фурма.

Опорная рама для кузнечного горна

Строительство горна следует начать с изготовления опорной рамы. Ее варят из металлической трубы. Обустройство верхней части производят при помощи огнеупорного кирпича. Это сделает конструкцию долговечной и позволит использовать печь более интенсивно.

Каналы, предусмотренные для вентиляции и дымохода, по периметру следует отделать стальными уголками. Металл еще используют при сооружении футеровки и заслонки печи. Листы, использующиеся в отделке, должны иметь ребро жесткости.

Стол горна должен иметь горновое гнездо, оптимальная глубина которого – 10 см. Под ним – зольная камера, в которую подается воздух. Размер стола не регламентирован, но лучше, если он сконструирован с учетом данных мастера.

Из стали толщиной 2 мм следует свернуть трубу квадратной формы. Это будет приемник для золы. В одной из стенок следует сделать отверстие, в которое позже будет вставлена труба для подачи воздуха. Ее можно осуществить при помощи пылесоса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
