Как сделать компрессор своими руками из автомобильного насоса, холодильника, бензопилы

Материалы для сборки

Если под рукой не найдется материалов, которые могут послужить деталями для домашней помпы, то собрать ее вряд ли получится. Поэтому первоначально требуется их раздобыть, а уже потом разбираться с процессом сборки увеличивающего половой орган прибора. Необходимо проследить за тем, чтобы основные параметры купленного цилиндра подходили размерам мужского достоинства.

В противном случае от прибора не будет никакого толку. Член должен без проблем проникать внутрь этой детали.

Также важно, чтобы на поверхности или в полости цилиндра отсутствовали различные неровности или шероховатости. Об них легко травмировать нежную кожу гениталий. Самым лучшим предметом, который способен заменить собой цилиндр помпы, является шприц достаточно большого размера

Самым лучшим предметом, который способен заменить собой цилиндр помпы, является шприц достаточно большого размера.

Мужчинам нужно быть готовым к тому, что его поиски займут немало времени.

Некоторые умельцы пытаются заменить цилиндр бутылкой из стекла. Это не самая лучшая идея, так как во время процедуры она может расколоться и серьезно поранить половой орган.

Обязательно потребуется уплотнитель, который будет удерживать внутри прибора вакуум. В противном случае помпа, сделанная своими руками, не сможет справляться с основной задачей. Простыми словами требуется насос, способный создавать низкое давление путем нагнетания воздуха.

Выбор уплотнителя достаточно широкий. В качестве данной детали может служить груша от аппарата, предназначенного для измерения артериального давления.

Ее потребуется соединить с какой-нибудь трубкой и прикрепить к будущей помпе.

Часто в отзывах мужчины, которые уже занимались изготовлением домашней помпы, рекомендуют другим воспользоваться помощью электрического насоса, так как с ним в дальнейшем будет проще работать.

Занимаясь подбором материалов для устройства, следует придерживаться ряда правил:

Для помпы нужно выбирать только те материалы, которые не будут вызывать аллергию.
Перед тем, как приступить к креплению деталей, требуется по возможности тщательно вымыть их с мылом. Не помешает дополнительная обработка антисептиком в виде раствора.
Необходимо выбирать только те изделия, которые не были повреждены.

Еще один важный момент. Все детали для домашней помпы должны подходить друг другу по размерам. В противном случае их не удастся правильно соединить.

Читайте о каплях Эль мачо;

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Общий монтаж конструкции

Наиболее удобным вариантом будет расположение всех частей на деревянной основе. Для монтажа используют сверление отверстий и фиксацию элементов с помощью болтов и гаек. Также можно применить лист фанеры, к которому легко все крепится саморезами. На нижнюю плиту или раму для большей мобильности устанавливают подвижные на 360 колеса.

Обеспечить достаточную защиту от проникновения мелкой грязи или влаги помогут бензиновые фильтры грубой очистки. Их обычно монтируют со стороны воздухозаборника. С этой стороны ставится входная трубка, которая может держаться даже без хомутов, так как в этом месте нет высокого давления.

С выходной стороны понадобиться монтировать также защитный фильтр, который убережет воздушный поток от попадания в него влаги и частичек масла из компрессора. В качестве такого блокировщика используют топливные фильтры. Без хомутов такой узел не выстоит.

В выходную крестовину вмонтируем регулировочное реле, а также манометр для контроля давления. Свободный штекер соединяем с редуктором. С помощью реле удастся наладить диапазон высоты давления в ресивере.

В качестве исполнительного механизма применяется РМ5 (РДМ5)
. Первоначально его использовали в водопроводных системах, но так как он представляет собой двухконтактный выключатель, то подойдет и в нашем случае. Один контакт идет на соединение с нагнетателем, а второй на «ноль» сети 220 В.

С помощью тумблера подключаем фазу сети. Он поможет быстро при необходимости отключить электропитание, чтобы не бегать для этого к розетке.

Процесс сборки

В качестве основных узлов будет использован компрессор из холодильника. Его можно найти в любом представителе, даже времен СССР. Огнетушитель найти еще проще, на рынке приобрести новый или выкупить уже использованный. Он будет выполнять функцию ресивера.

Первое что нужно сделать при замене компрессора, это определить где вход и выход воздуха. Это сделать не тяжело. Всего из устройства выходят три трубки, одна из них запаяна, она нужна для замены масла. На устройство подается небольшое напряжений, и таким образом можно выяснить, где вход и выход.

Далее нужно разобрать с маслом. Для этого запаянный конец обрезают и выливают старое не подходящее. Далее при помощи шприца необходимо закачать качественное синтетическое масло. На обрезанный конец нужно установить влагоотделитель для компрессора, иначе устройство может выйти из строя.

Для того, чтобы подготовить к работе ресивер нужно избавиться от ржавчины. Сняв ЗПК нужно налить внутрь средство против ржавчины.

Вся конструкция будет крепиться на раме, которую можно изготовить из прочных досок или металлических уголков. На нее нужно установить основные узлы, надежно их закрепив.

Для того чтобы пыль не попадала в компрессор, на трубку, предназначенную для входа воздуха, устанавливаются топливные фильтры для бензина и керосина.

Из компрессора будет выходить три провода. Их согласно прилагаемой инструкции необходимо подключить к пусковому реле, а далее на тумблер переключателя.

Трубка для выхода воздуха подключаем к ресиверу. По сути, установка готова, ее можно использовать для самых различных целей.

Магистраль с измерительным и контрольным оборудованием

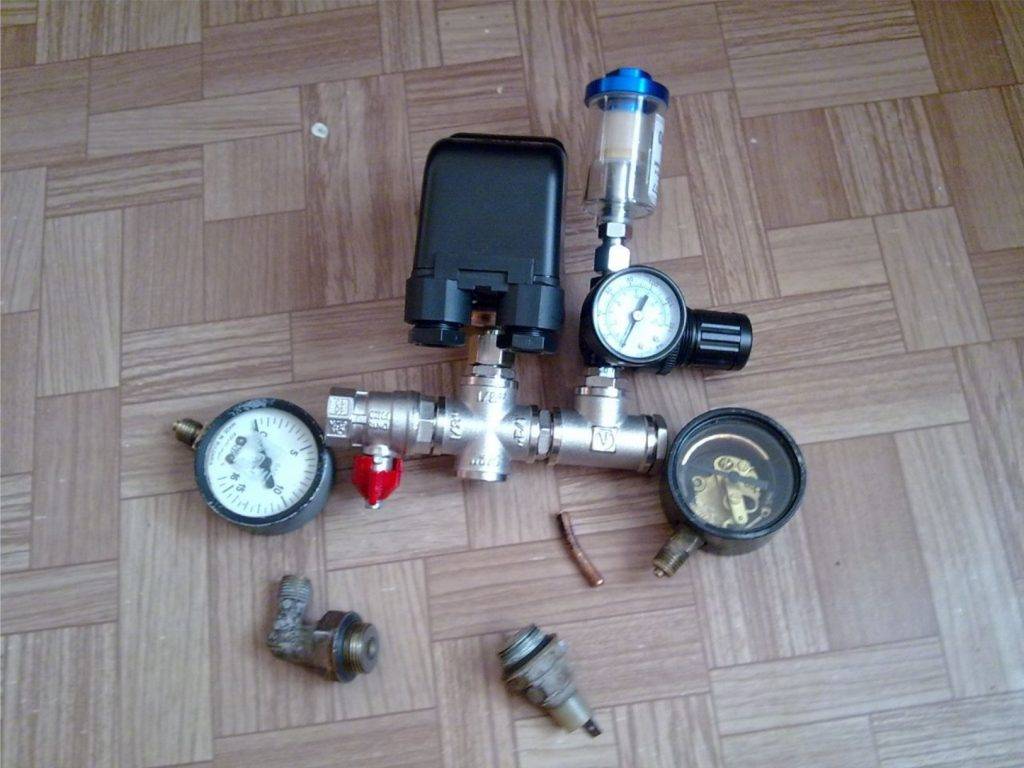

Подготовка к сборке магистрали с контрольно-измерительным оборудованием для компрессорной станции

Все контрольные и измерительные приборы проще всего разместить на одной магистрали. Для этого потребуются обычные металлические тройники из сантехнического магазина. На единой платформе размещается датчик отключения системы при достижении рабочего давления, манометр, прибор для очистки воздуха от конденсата, скапливающегося в ресивере и предохранительный клапан, с помощью которого можно быстро сбросить лишний воздух из баллона. На выходе из магистрали можно расположить контрольный шаровой кран. Магистральный блок соединяется с накопительным баллоном либо через его штатное входное отверстие, или при помощи самодельного входа на его корпусе.

Применение ручных воздушных насосов

Для решения несложных задач, связанных с созданием неглубокого вакуума, подойдет любое устройство для накачки воздуха – ручной или ножной автомобильный насос и даже медицинский шприц. На примере последнего покажем сборку простейшей вакуумной помпы. Для работы потребуются следующие материалы:

шприц вместительностью 10—20 мл;
клапан обратный пластиковый – 2 шт.;
прозрачные трубки от капельницы;
тройник.

Ручной аппарат откачки воздуха собирайте в таком порядке:

Отрежьте от трубки капельницы 3 куска длиной 5—6 см.
Наденьте отрезки на выходы тройника, к среднему подсоедините шприц.
Установите на концах 2 оставшихся трубок обратные клапаны, чтобы стрелки на корпусе указывали в разные стороны.
К выводу клапана, чья стрелка направлена к шприцу, подключите трубку, ведущую к объекту вакуумирования. Проверить работу помпы можно литровой пластиковой бутылкой.

Принцип действия следующий: когда вы тянете поршень, воздух проходит через клапан со стороны бутылки, вторая линия перекрыта. После нажатия на шток клапан первой трубки уже не пускает воздух, зато второй – открыт. Если интенсивно работать поршнем, то внутри бутылки довольно быстро образуется вакуум, что и показано на видео:

Более производительные ручные установки делаются из различных поршневых приспособлений. Подойдет обычный насос, предназначенный для подкачки шин автомобиля. Чтобы переделать нехитрое устройство в вакуумный насос, действуйте согласно инструкции:

Открутив ребристую гайку сверху корпуса, извлеките шток с манжетой.
Ключом 10 мм отверните гайку крепления манжеты и переставьте элемент юбкой кверху, как изображено на фото. Затяните крепеж обратно.
Соберите приспособление и поставьте на подводящем шланге обратный клапан.

После переделки насос станет втягивать воздух по основному шлангу, а выбрасывать сквозь отверстие в корпусе. Если понадобится подкачка колес авто, манжету несложно вернуть в исходное положение. Как сделать вакуумную помпу из небольшого велосипедного насоса, смотрите на видео:

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
Устанавливают на направляющую салазки.
Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

обязательно вулканизируем камеру, если есть утечка воздуха;
теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Применение ручных воздушных насосов

шприц вместительностью 10—20 мл;
клапан обратный пластиковый – 2 шт.;
прозрачные трубки от капельницы;
тройник.

Ручной аппарат откачки воздуха собирайте в таком порядке:

Отрежьте от трубки капельницы 3 куска длиной 5—6 см.
Наденьте отрезки на выходы тройника, к среднему подсоедините шприц.
Установите на концах 2 оставшихся трубок обратные клапаны, чтобы стрелки на корпусе указывали в разные стороны.
К выводу клапана, чья стрелка направлена к шприцу, подключите трубку, ведущую к объекту вакуумирования. Проверить работу помпы можно литровой пластиковой бутылкой.

Открутив ребристую гайку сверху корпуса, извлеките шток с манжетой.
Ключом 10 мм отверните гайку крепления манжеты и переставьте элемент юбкой кверху, как изображено на фото. Затяните крепеж обратно.
Соберите приспособление и поставьте на подводящем шланге обратный клапан.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
Приварить штуцер для монтажа манометра.
Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
Снизу баллона врезать кран шарового типа для вывода конденсата.
Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

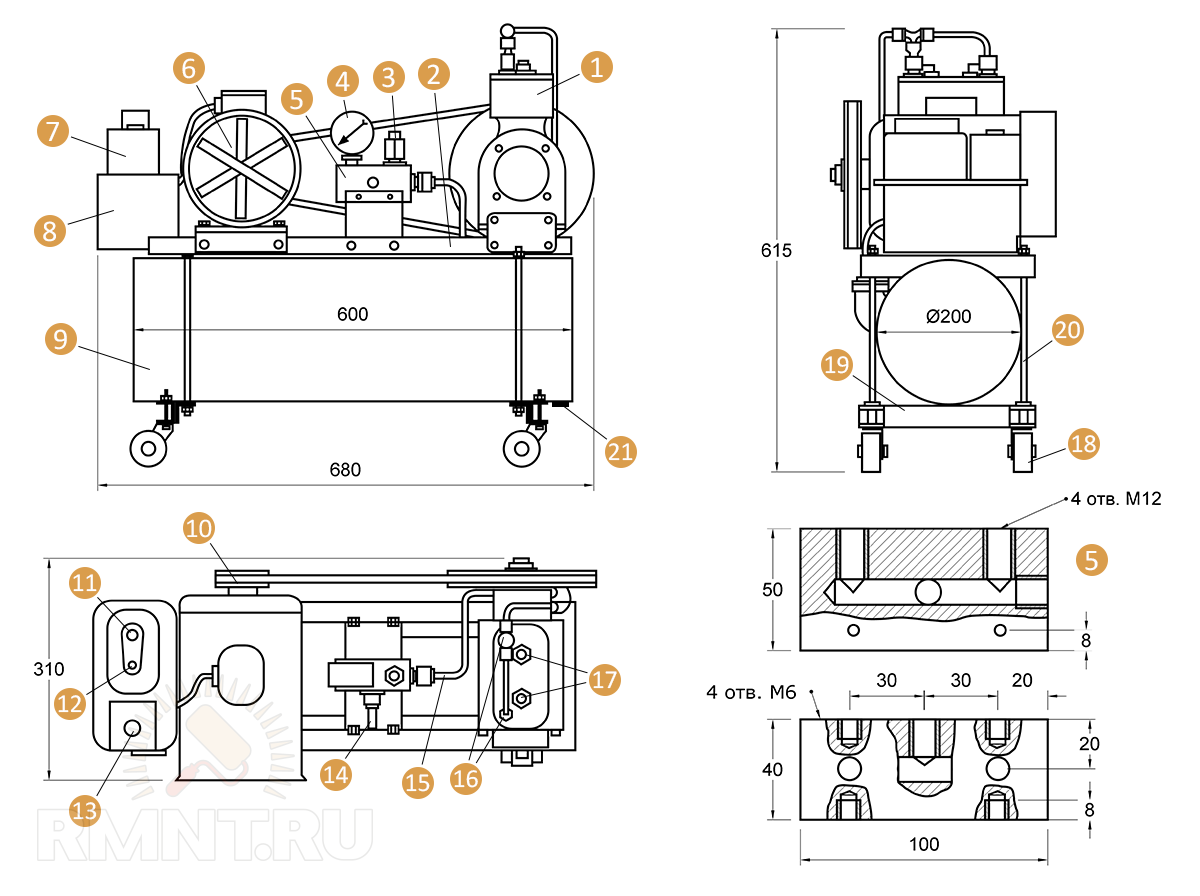

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Недорого получилось! Воздушный компрессор своими руками

Для того, чтобы сделать воздушный компрессор, вам понадобятся:

газовый баллон для накопления сжатого воздуха (ресивер);
колеса от старой тележки;
компрессор грузового автомобиля, трактора или автобуса (в примере – ЗИЛ-130);
двигатель от стиральной машинки на 220 В мощностью 300 Вт со шкивом;
шкив с переходником на компрессор с соотношением 13:1 со шкивом двигателя;
металлические профильные и круглые трубы;
металлический уголок;
пластиковые трубы;
клапаны;
тройник, углы, гибкая подводка;
сварочный аппарат;
болгарка;
дрель;
крепежные болты, гайки, шайбы;
автоматика для компрессора (иные названия – реле давления, прессостат) на 220 В;
шланг с пистолетом с манометром;
расширительный масляный бачок с трубкой и патрубком;
банка и губка для воздушного фильтра.

Шаг 1. Создаем базу компрессора

Компрессор, используемый в примере, дает на выходе ≈90 литров воздуха в минуту, поэтому обычного газового баллона в качестве ресивера будет достаточно для работы и быстрой подкачки.

Привариваем к баллону колеса от старой тележки.

Из куска металлической трубы делаем ножку.

Из профильной и круглой трубы свариваем металлическую ручку по всему периметру баллона. Ручка должна быть полой внутри и герметичной – она будет использоваться для охлаждения горячего воздуха перед закачкой в ресивер.

Из металлических уголков свариваем прямоугольную базу для крепления основных агрегатов компрессора и привариваем ее к баллону.

Шаг 2. Устанавливаем агрегаты на базу

В необходимых местах просверливаем крепежные отверстия и устанавливаем на базу электродвигатель.

Рядом с ним, совместив шкивы в одной плоскости, устанавливаем компрессор автомобиля.

Источник

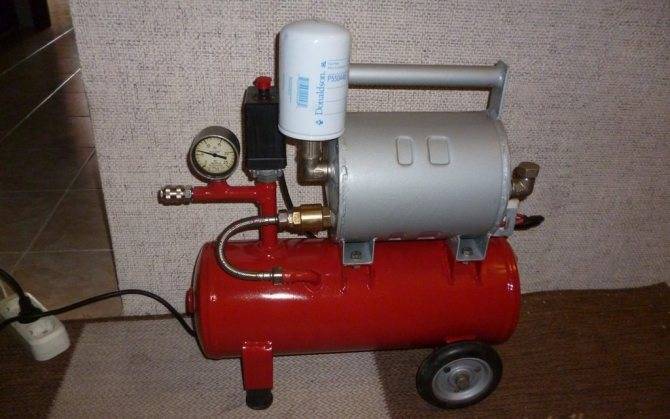

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

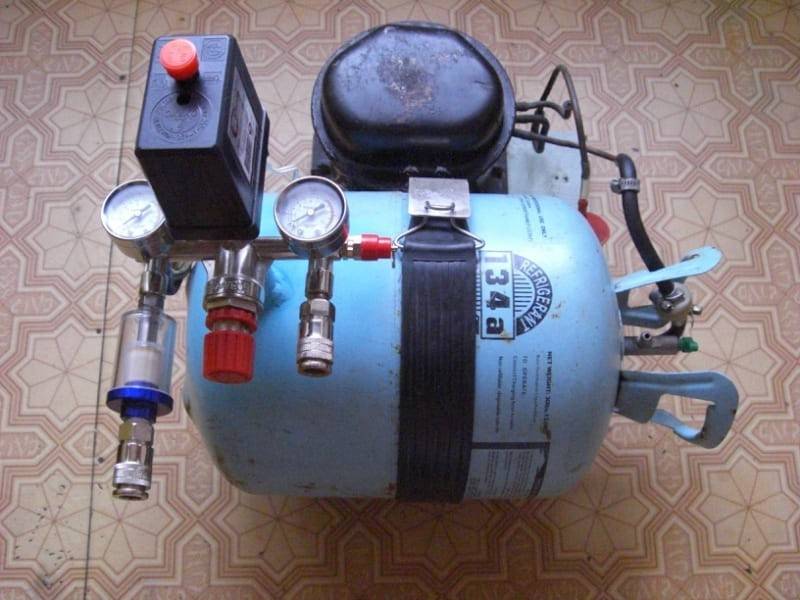

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Испытываем и настраиваем самодельный компрессор для покраски авто

Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

Далее освобождаем ёмкость от сжатого воздуха – после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

проверить плотность и надёжность всех соединений;
осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

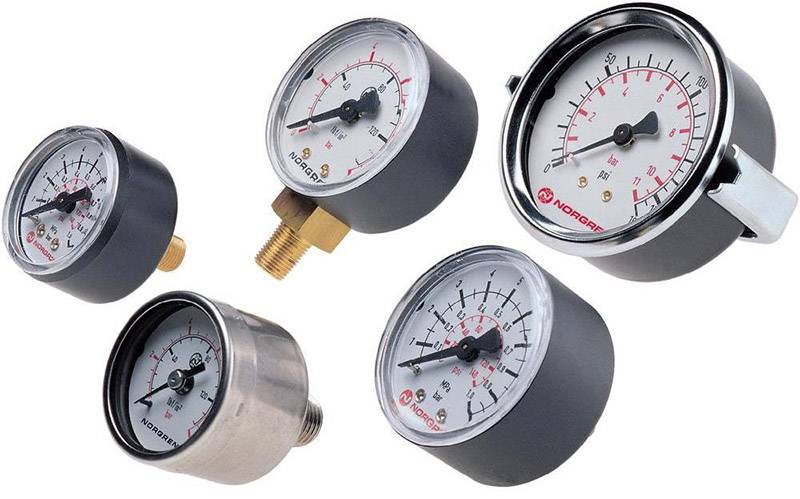

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Как превратить бензиновый мотор в электро-компрессор

Список материалов:

— старый мотор от скутера или мопеда (4-тактный); — мотор от стиралки (или подобный); — ременная передача; — разные штуцера, фитинги, трубки и пр.; — баллон из под газа (в качестве ресивера); — профильные трубы для рамы; — реле давления; — манометр, редуктор и пр.

Шаг первый. Подготовка мотора

Первым делом моем двигатель и разбираем, все лишнее откладываем в сторону. В итоге должен остаться цилиндр с ГБЦ, коленвал с поршнем и шатуном.

Далее автор снял с клапанов родные пружины и поставил мягкие, теперь оба клапана работают только «на вдох». Конечно, на выходе нужно обязательно ставить клапана тонкой очистки, иначе все система быстро выйдет из строя.

Также автор соединил трубкой картер коленчатого вала и картер, где находится привод ГРМ. Цель этого действа остается загадкой. Также автор слил из двигателя масло, а вот заливания его обратно не наблюдалось. Масло в моторе лучше оставить, возможно, меньшее количество, но без масла ЦПГ быстро выйдет из строя.

Шаг второй. Выход и испытания

Вместо свечи нужно ввернуть переходник, а на переход автор ставит клапан, он не позволит компрессору всасывать воздух через выход. Теперь мотор можно покрутить за вал шуруповертом, если пружины клапанов не очень жесткие, все заработает, компрессор будет качать воздух.

Под мотор автор сделал мотораму из листа стали.

Шаг третий. Ресивер

В качестве ресивера прекрасно подошел баллон из под газа. Перед началом работ с баллоном, выворачиваем кран и выливаем содержимое. Затем баллон хорошо промываем водой, заполняем баллон водой и можно резать. Автор срезал с него ручку и опору, а также нарезал резьбу под штуцера.

Чтобы резьба была надежной, можно просто приварить к баллону гайки или можно приварить стальные пластины, а уже в них просверлить отверстия и нарезать резьбу.

Шаг четвертый. Сборка и покраска

Устанавливаем все узлы на раму, автор ее сварил из профильных труб. Устанавливаем компрессор и электродвигатель, валы соединяем через шкив, передачу можно подобрать опытным путем, тут все зависит от мощности мотора.

Напротив шкивов автор установил защитный щиток, он не позволит затянуть в передачу рукав одежды и так далее.

Устанавливаем на ресивер реле давления, благодаря нему компрессор автоматически будет подкачивать воздух до нужного давления, и будет сам отключаться. Если вы думаете компрессором красить, тут понадобится поставить редуктор и фильтр.

На входе в ресивер хорошо бы поставить водо/маслоотделитель, чтобы не пришлось часто сливать конденсат с ресивера. Вот и все, в завершении все останется покрасить.

Шаг пятый. Испытания

В качестве эксперимента автор легко накачивает автомобильное колесо. Также компрессору вполне хватает мощности для работы краскопультом. Конечно, для более профессиональной покраски нужно поднять давление до рекомендуемого значения.

Источник

Глубинный поршневой насос

Конструктивно напоминает стандартную ручную поршневую помпу. Параметры гильзы насоса определяются соответственно глубине скважины. В отдельных случаях длина штока превышает 10 м.

Принцип действия основан на использовании пружинного механизма, возвращающего поршень в исходное положение после поднятия специальным тросом. Вместо пружины, закрепляемой на дне источника, допускается применять подвешенный груз. Функции гильзы возлагаются на ствол водяной шахты.

Для облегчения веса рекомендуется изготавливать шток из алюминиевых сплавов. Таким способом решается проблема увеличенной длины изделия.

Схема глубинного поршневого насоса.

Обслуживание компрессора

Трансформаторное или моторное масло в компрессоре нужно периодически менять. Желательно примерно раз в полгода менять бензиновый фильтр. Замена фильтра это обычное техобслуживание, понятное любому автолюбителю. Все техобслуживание вполне можно выполнить своими руками.

Как менять масло

Осмотрите мотор. Из компрессора холодильника должна отходить запаянная трубочка. Аккуратно отрезаем и сливаем масло из мотора. Обычно его там около стакана. Впрочем, если вы приобретали компрессор в мастерской, масло, скорее всего, уже слито. При помощи шприца нужно закачать новое масло и озаботиться о том, как закрыть отверстие. Удобнее всего будет приклеить с ФУМ лентой внешнюю нарезку и сделать свинчивающуюся крышку.

Американский, или спиральный, тип

Использование энергии речного течения лежит в основе принципа действия спирального насоса. Для нормальной эксплуатации водяной поток должен двигаться со скоростью, превышающей 15 м/с на глубине не меньше 0,3 м.

Для изготовления необходимо подготовить материалы по следующему списку:

резиновый шланг d 50 мм;
хомуты соответствующего размера;
отрезок пластиковой трубы сечением 150 мм;
трубный редуктор из утилизированной ассенизаторской машины;
колесо, для эффективности дополненное лопастями.

Водозаборник, выполненный из поливинилхлоридного изделия диаметром 150 мм, подсоединяется к 1 концу гибкого шланга. Противоположный край надевается на редуктор. Допускается использовать оборудование промышленного производства.

Жидкость поступает в заборник и движется по спиралевидной траектории, обеспечивая требуемое давление. Высота подъема определяется скоростью водяного потока и глубиной погружения водозаборной трубы.

Метки: гелен свап 1uz-fe vvti

Комментарии 68

А обязательно гильзовать? Штатно нельзя использовать?

Можно но не долго))))

Здравствуйте, есть пара вопросов:кольца штатные? и что если гильза будет скажем стальной?

Чем тебе пила-то не угодила? Сломалась?

Для чего надо было пилу покупать, если тебе только гбц с кишками только понадобились. Такую же манипуляцию можно с любым гбц сделать. Но результат хорош!

смысл со всей этой лабулы, когда можно за 100$ взять нормальный компрессор с 250 литрами в минуту.

а это за 100 будет 20 очков качать и как долго?

20 БАР? а зачем так много?

именно Атм, если бы мне столько не требовалось я бы Беркут использовал

так другой расклад. Просто тут я прочитал как тупо компрессор, а тебе оказывается надо 20 бар… И повторю вопрос, зачем так много?

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Применение

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.

При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.

С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.

Как самому собрать воздушный электрический компрессор

Материалы для сборки

Компрессор из огнетушителя с мотором от холодильника

Общий монтаж конструкции

Процесс сборки

Магистраль с измерительным и контрольным оборудованием

Применение ручных воздушных насосов

Циркулярка

Как сделать простой компрессор – подробная инструкция

Применение ручных воздушных насосов

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Воздушный компрессор из автодеталей
