Конструкция вибратора
Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.
Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.
Это опасно для всех механизмов, но нам нужно
Привод вибратора
Как правило, используют три типа приводов:
Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.
Наиболее распространенный привод, и не только для вибраторов
К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.
Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.
Для приведения в действие пневматического вибратора нужен компрессор
От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.
Этот самый простой ДВС, как видите не простой
Вибровозбудитель
Перечислим наиболее распространенные в промышленности конструкции:
Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.
Конструкция одновального вибровозбудителя
Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.
- Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
- Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

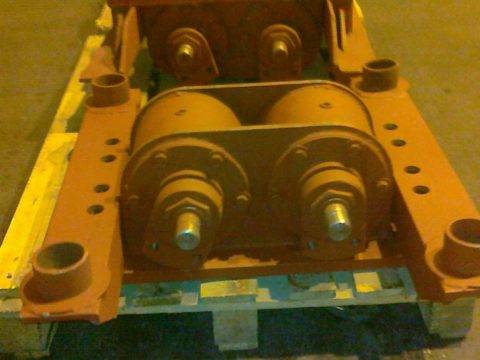

Один из вариантов двухвального вибровозбудителя
Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.
В большинстве погружных вибраторов используют именно такой тип вибровозбудителя
К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов
Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.
Портативная модель с компрессором — видно какая у неё небольшая вибробулава
Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.
Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.
Общая информация
Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:
- Монтажа ограждающих конструкций.
- Изготовления столбчатого фундамента.
- Высадки растительных культур.
- И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.
Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:
- Навесными.
- Ручными.
Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.
Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.
В данном видео рассмотрим ямобур сделанный своими руками:
Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.
Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

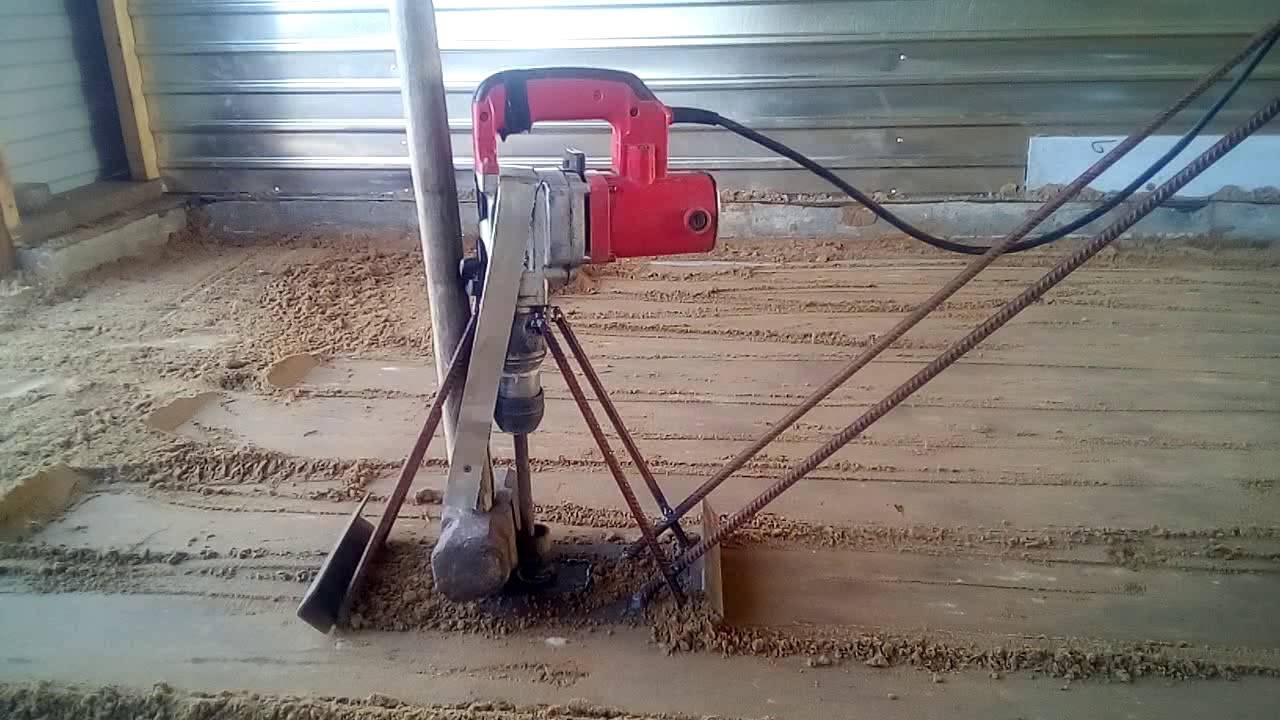

Из виброрейки в виброплиту
Самодельная виброплита
Наша самодельная виброрейка для бетона может быть более универсальной. Причем, довольно просто. Нужно просто изготовить из толстой стали (не менее 3 миллиметров) плиту.
Просто вырезать по размеру, и немного загнуть как санки два противоположных края. Затем предусматриваем крепление на нашу рейку. Просверлить несколько отверстий под болты и раззенковать их, чтобы можно было использовать потайные головки.
Вариант виброплиты, изготовленной в домашних условиях
Когда нам понадобится виброплита — прикручиваем сделанную деталь, и агрегат готов. Это очень удобно. Можно плитой подготовить подушку под дорожку. Затем, сняв плиту выровнять виброрейкой бетон, и снова смонтировав ее, уплотнить.
Алгоритм изготовления вибратора из дрели
Самый простой вариант – это приобрести готовую насадку на электродрель для уплотнения бетона заводского производства. Однако такой вариант требует материальных затрат.
Если есть желание сделать все самостоятельно, предлагаем вариант сборки глубинного вибратора для бетона на базе электродрели с гибким валом. Схематически конструкция создаваемого самодельного вибратора представлена на фотографии ниже.
Никаких изменений в конструкцию электродрели вносить не потребуется, понадобится собрать только вибронаконечник с валом.
Инструменты и материалы
Для этого потребуются кроме самой дрели такие инструменты и материалы:
- стальной стержень либо трос длиной около метра с диаметром 1,5 см;

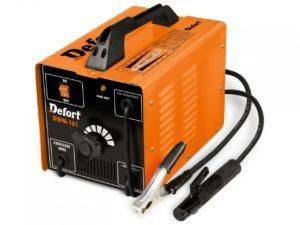

- сварочный аппарат с электродами по нержавейке;
- 2 подшипника роликового типа, наружный диаметр которых будет составлять 52 мм (например, марки NF304 либо 12304);
- 0,5 м стальной нержавеющей трубки с внешним сечением 55 мм при толщине стенки равной 1,5 мм;
- дрель с набором сверл по металлу;
- 0,4 м металлического прута прямоугольного сечения (с длиной большей стороны не более 25 мм);
- мечик для нарезания резьбы;
- зажимной винт;
- болгарка с отрезными кругами по металлу или ручная пила;
- резиновая или поливинилхлоридная трубка по длине стержня (троса), диаметром позволяющим одеть ее на стальной наконечник;
- кожух, который будет защищать вибронаконечник;
- металлический стержень круглого сечения (диаметром 15 мм, достаточно 20 см длины);
- фрагмент листа металла примерно 20 на 20 см (толщиной от 1,5 мм);
- рулетка с маркером.
Если применять трос, то предварительно требуется заварить его концы, чтобы он не распускался при дальнейшей эксплуатации оборудования.
Подшипники будут испытывать при вибрации значительные нагрузки, поэтому рекомендуется отдавать предпочтение при покупке качественным изделиям.
Последовательность сборки
Вибрирующая рабочая насадка на дрель изготавливается в такой последовательности.
- Разрезают болгаркой металлический прут круглого сечения на 2 равные по длине части.
- Приваривают отрезки к прямоугольному стержню с обеих сторон.
- Одевают на самодельный дебаланс с каждой стороны по подшипнику.
- Вставляют собранную конструкцию внутрь стальной трубки.
- Обрезают круглый стержень с любой стороны вровень с трубой.
- Вырезают из металлического листа крышечку для рабочего торца вибронаконечника.
- Приваривают заглушку.
- Просверливают в выходящем из наконечника конце 2 отверстия для состыковки с валом: одно – с торца по центру (вдоль оси вращения) глубиной и диаметром 1,5 см, а другое – перпендикулярно ему через 7 мм от края (сечением 4 мм).
- В меньшем отверстии нарезают резьбу под зажимной винт.
- Вставляют стержень (трос) в ПВХ либо резиновую трубку, смазав его предварительно, при этом оставляют с каждой стороны запас около 5 см.
- Соединяют вал с вибронаконечником.
- Натягивают шланг на вибробулаву, фиксируя его с помощью хомута.
- Второй конец вала обрезают до нужной длины и закрепляют его в патроне электродрели так, чтобы вращался только трос, а шланг был неподвижен.
- Защищают вибронаконечник пластиковым кожухом.
- Подключают шнур питания электродрели к сети и проверяют работоспособность сделанного бетонного вибратора.
Умельцы придумали еще множество вариантов преобразования электродрели в вибратор. Как сделать бетонный уплотнитель без гибкого вала, показано в видеоролике:
Нюансы изготовления
При сборке самодельного вибратора из дрели следует учитывать следующие моменты.
- Чтобы металлические детали насадки были прочными и не разрушились от воздействия коррозии, их делают именно из нержавеющей стали.
- Если патрон дрели не рассчитан на диаметр вала, то понадобится приобрести подходящий переходник.
- Перед установкой подшипники хорошо смазывают. Они должны располагаться в стальной трубке без перекосов, а вал из металлических стержней должен свободно вращаться.
- Места стыковок должны быть максимально герметичными, чтобы инструмент прослужил долгое время.
Можно также изготовить втулку для конца вибронаконечника. К ней будет подсоединяться трос, а также шланг.
Как сделать глубинный вибратор из перфоратора
При грамотном подходе, наличии примитивных слесарных навыков и инструментов проблемы в создании глубинного вибратора из бытового перфоратора не будет. Использование двигателя строительного электроинструмента обусловлено парой факторов. Во-первых, это мощный надёжный мотор, способный налегке справиться с нагрузкой. Во-вторых, мотор генерирует высокочастотные удары, вызывающие вибрации с частотой до 5000-10000 уд/мин.
Гибкий передаточный вал вибратора для уплотнения бетона можно приобрести изготовить своими руками из стальной проволоки – вязальной. Её понадобится приблизительно в 3,5 раза больше, чем длина самого вала.
Для изготовления глубинного механизма потребуются следующие инструменты и материалы:
- вал длиной 30-50 см;
- пара подшипников с внутренним диаметром, соответствующим диаметру вала – его можно проточить;
- третий подшипник меньшего, чем на валу диаметра – посадочное место для него протачивается;
- слесарные тиски, молоток;
- сварочный инвертор, болгарка с диском по металлу;
- кусок прочного шланга;
- стальная проволока.
Простейший вибратор для бетона из перфоратора можно изготовить своими руками из:
- хвостовика SDS+, отрезанного от износившегося или сломавшегося бура;
- куска металлической пластины толщиной ~3-5 мм.
Вал обтачивается на токарном станке или при помощи болгарки. Один конец протачивается до толщины внутреннего диаметра подшипника. Второй можно сделать ещё тоньше либо оставить нетронутым.
Пара подшипников напрессовывается на вал на расстоянии минимум 10 см от его краёв.
Обточка вала
На более толстый проточенный конец напрессовывается меньший подшипник.
Напрессовывание подшипника
В торце противоположного конца вала сверлится отверстие диаметром, соответствующим толщине троса, и тот вставляется в отверстие. Трос можно аккуратно приварить.
Вставка троса
Вал вибронаконечника для бетона зажимается тисками, и с него снимается часть материала для смещения центра тяжести – при вращении начнёт вибрировать.
Смещения центра тяжести
Торец, где напрессован подшипник, развальцовывается, чтобы тот не слетел во время работы сделанного своими руками вибратора для бетона.
- Остальные подшипники удерживаются на местах посредством кернения вала вокруг внутреннего кольца.
- На металлический прут наматывается стальная проволока, чтобы придать ей форму пружины.
Создание гибкого вала
Прут извлекается из пружины.
Пружина вставляется в резиновый шлаг или рукав. Должна входить без усилий, с небольшим люфтом.
Одевание защиты
На тонкий конец металлического вала надевается резиновый шланг и затягивается при помощи хомута или пары.
Фиксация соединения
Вибрирующий вал помещается в металлический корпус из трубы. Она наглухо заваривается с одной стороны, ко второй к валу вибратора для уплотнения бетона подключается трос, смотанный как пружина.
Его конец зажимается в кулачковый патрон дрели или зубчато-венцовый патрон перфоратора. При необходимости к концу троса приваривается хвостовик SDS+ для быстрого подключения вибрационного механизма к патрону перфоратора без переходников.
Устройство, созданное самостоятельно в домашних условиях
Часто базой для создания вибратора служит обычный перфоратор
Грамотно и правильно составленная схема прибора подскажет мастеру, как сделать вибратор для бетона своими руками. Многие из мужчин знают, как сделать глубинный вибратор, используя имеющийся под рукой электрический инструмент.
Изготовление вибратора для бетона не займет много времени и не потребует особых усилий. Самодельный глубинный вибратор изготавливается практически из подручных материалов и нет необходимости приобретать дорогостоящие детали.
Одной из лучших моделей вибратора погружного является устройство, делая которое, за основу берут перфоратор. Сборка погружного вибратора для бетона наличия всех составляющих:
- непосредственного перфоратора;
- биты;
- шайбы из высокопрочной стали.
Вибратор для бетона из перфоратора, используемый на допустимой глубине, осуществляет смешивание штыкованием
Важное условие для обеспечения его эффективности – наличие качественной опалубки, которая будет служить опорой агрегату, а стальная шайба обеспечит надежное скрепление ее с пикой. Такое устройство способно создать качественное вибрирование, перемещаясь в процессе работы по дну емкости с бетоном
Использовать сделанный вибратор дома можно для приготовления однородной смеси, предназначенной для заливки бетонных блоков, свай фундамента или иных изделий.
Чтобы сделать вибратор своими руками, можно использовать электродрель, но придется внимательно изучить чертежи и соблюсти все указанные размеры. Глубинные вибраторы для бетона пользуются огромной популярностью у тех, кто самостоятельно заливает фундамент для:
- загородных построек;
- гаражей;
- беседок.
Для изготовления глубинного вибратора в домашних условиях достаточно иметь:
- втулки различных размеров;
- электродрель;
- трубку из высокопрочной стали;
- подшипники.
Понадобится насадка на дрель и сварочный аппарат. Глубинный электрический вибратор поможет сделать нужное количество бетона хорошего качества за короткое время. Для этого необходимо взять трубу из нержавейки диаметром не менее 4 см.
Из нее грамотный мастер устроил корпус, чтобы поместить в него стержень из металла, оснастил его подшипниками, разместив их вверху и внизу. На один конец стержня наварен груз, благодаря устройству, сделанному по принципу маятника, обеспечивается смещение центра тяжести.
Чтобы смягчить отдачу от движения булавы, глубинные вибраторы делаются с гибким погружным вибронаконечником. Для этого понадобится стальной трос, который скрывают в специальной оплетке или шланге, выдерживающий высокое давление. Соединить дрель с соплом можно, используя тросик спидометра или даже кабель из телефона, который был установлен стационарно. Подробнее о том, как сделать аппарат, смотрите в этом видео:
На него устанавливают трубку, оставляя свободные концы по 4,5-5 см.
Один конец стержня крепят на втулку, а другой – в сердечник с отверстием.
Место соединения необходимо надежно защитить от попадания загрязнений.
От качества защиты зависит срок работы устройства. Вибрация создается во время движения стержня.
Зная, как пользоваться таким агрегатом, можно решить для себя, какой из приборов лучше и выбрать наиболее подходящий по своей эффективности, простоте в обслуживании, уходе и эксплуатации.
Как сделать аппарат из дрели
Собрать вибрационный прибор из подручных материалов своими руками не так сложно, как кажется. Один из незатейливых и недорогих способов: на время преобразовать дрель в инструмент для уплотнения бетона.
Необходимый эффект достигается за счёт преобразования энергии вращения в колебательные движения. Дрель в данной схеме сборки служит аналогом привода.
Выбор комплектующих
Чтобы в домашних условиях собрать вибратор для бетона понадобятся:
- Мощная (от 1 кВт) электрическая дрель.Насадка вместе с круглым диском со смещённой осью (преобразует вращение в поступательные движения).Наконечник из легированной стали.Гибкий армированный шланг либо пружина для прочистки канализации.Металлическая трубка длиной минимум 50 см (лучше длиннее). Диаметр изделия рекомендуется брать не меньше 4 см.Круглый стержень из металла (диаметр сечения 150 мм) и стержень прямоугольного сечения.Трос спидометра (выполнит функцию внутреннего стержня).Втулка.Подшипники.
Эксперты советуют в качестве комплектующих подбирать материалы, выполненные из нержавеющей стали. Это связано с тем, что нержавейка – единственный материал, способный противостоять агрессивному воздействию бетонного раствора. Обычная сталь быстро подвергнется коррозии, а цветные металлы не выдержат давления.
Отдельное внимание уделяют подшипникам: надёжнее всего приобретать качественные материалы, поскольку на них ложится осевая нагрузка. При использовании дешёвых китайских образцов вибратор прослужит максимум 1-2 применения
Для подгонки и монтажа прибора нужны:
ножовка;сварочный аппарат;сверла, предназначенные для работ по металлу.
Этапы сборки
Сбор всех элементов в готовый прибор происходит поэтапно:
- В круглую металлическую трубку вставляется стержень, который на одном из концов просверливается насквозь для последующего крепления.Сердечник крепится в трубке с обеих сторон двумя подшипниками, через которые пропускается стержень. С обеих сторон рекомендуется оставить по 7-10 мм сердечника.Подшипники закрываются с целью защиты от пыли и попадания раствора металлическими крышками. На один из концов сердечника одевают втулку, которая защитит вращательный элемент.Сооружают эксцентричный вал из гидроизолированного гнущегося шланга, тросика от спидометра и подвижного стержня.Вал смазывают нетекучей плотной смазкой, чтобы уменьшить износ и силу трения.Трубку одевают на вал так, чтобы её концы были длиннее на 5 см. Втулку в стержень вставляют и соединяют с просверленным отверстием сердечника на одном из концов.Натягивают гибкий шланг на втулку, закрепляют с помощью хомута.На наконечник одевают защитный элемент из плотного материала.
Не рекомендуется погружать в бетонный жидкий раствор верхнюю часть шланга полученного вибратора, поскольку герметично подсоединить её к дрели невозможно.
Вибратор высокочастотный – особенности выбора и характеристики
Чтобы правильно подобрать вибратор вам нужно знать сферу применения данного устройства – от нее зависит, какими параметрами он должен обладать.
Применение этого устройства при формировании растворов в целом улучшает качество выполняемых задач
Важными характеристиками являются:
- радиус действия. Зона, на которой происходит уплотнение. Больше диаметр, на который распространяются вибрации – меньше сил и энергии нужно потратить на достижение результатов;
- скорость и амплитуда колебания. Выше параметры – быстрее происходит процесс выталкивания пузырьков воздуха из бетона. Вибратор с частотой колебания более 100 герц называют высокочастотными. Они являются самыми качественными и самыми дорогими агрегатами на сегодняшний день;
- размер булавы. В домашнем использовании такой параметр особого значения не имеет. Но если вы заливаете монолитную конструкцию, позаботьтесь о том, чтобы диаметр рабочей поверхности составлял 1/3 часть арматурного каркаса.
Крупнее наполнитель смеси – ниже обороты. Во время укладки крупнозернистых бетонов подходят вибраторы с частотой 3500 кол/мин.
Подготовка к изготовлению
Для уплотнения бетона с давних времен применялся метод под названием «штыкование», этот способ является наиболее простым, но в то же время действенным. Пробивание бетонной смеси каким-либо предметом, металлическим стержнем, черенком лопаты и т.д., позволяет устранить из раствора воздух, который крайне нежелателен в строительной смеси. Естественно, что делать это руками очень тяжело.
Самодельное устройство, которое можно использовать как вибратор, способно значительно облегчить задачу и сделать его можно из обычного строительного перфоратора. Большинство знакомых с ручной работой мастеров по строительству имеют у себя дома именно такой инструмент, собранный на базе перфоратора. Для его создания нам понадобятся:
- сам перфоратор;
- кусок металлического прута, арматура;
- толстая пластина из металла большой площадью;
Мощность самого перфоратора должна быть не менее 1,5 кВт. Только тогда вы сумеете работать длительное время без перегрева. Кусок металлического прута или стержня (арматуры), должен доставать до дна залитого цементного блока, иначе говоря равняться глубине заливаемого раствора. Первая сторона арматуры обрабатывается таким образом, чтобы ее можно было вставить в патрон перфоратора и защелкнуть. Второй конец прута приваривают к металлической пластине достаточной толщины и диаметра (50 — 70 мм.).
Сборка вибратора своими руками из дрели
Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.
Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления
Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.
Главной движущей силой устройства будет самая обыкновенная дрель
Выбор материала для сборки вибратора
Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:
- трубка из нержавейки длиной 55 см и Ø 4 см;
- металлический стержень Ø 15 мм;
- отрезок металлического стержня прямоугольной формы;
- два качественных подшипника и втулка;
- гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
- внутренний стержень для трубки (можно взять тросик спидометра).
Масса эксцентрика создает силу, которая заставляет насадку колебаться с определенной частотой
Инструменты для сборки
Для сборки вибратора надо иметь набор таких инструментов:
- набор свёрл по металлу;
- электро или газосварка;
- ножовка;
- стержень прямоугольного сечения.
Этапы изготовления глубинного вибратора
Сборка конструкции проводится в следующем порядке:
- Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.
Для изготовления внутренней оси используется металлический стержень
- Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.
Подшипники позволят центральной детали свободно вращаться
- Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.
Подшипники должны устанавливаться только высокого качества
- Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.
- На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.
Качество защиты влияет на долговечность работы вибратора
- Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.
Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля
- На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
- Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».

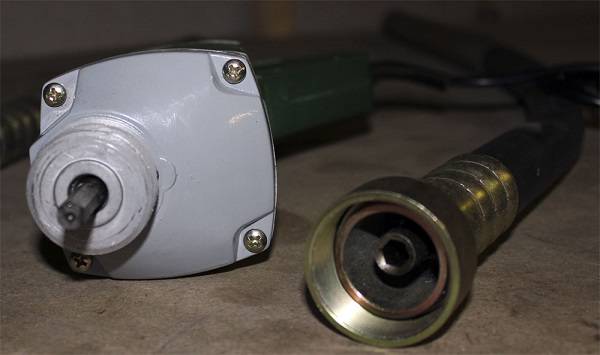

- Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.
Шланг должен быть плотно защищён хомутом
- Получился вибратор для бетона, сделанный из дрели.
Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор
Вывод
Дабы выполнить заливку монолитного цоколя либо обработать большой объем раствора, рекомендуется применять плоское оборудование
Дабы была возможность выполнять подобные работы, важно наличие высокомощного перфоратора, а также каркаса из стали, на котором он будет крепиться. Нельзя забывать и о подготовке специальной площадки из нержавеющего металла
Вибратор, созданный своими руками, конечно не получится использовать во время больших строительств, однако в частном либо личном – вполне. Финансовая экономия абсолютно очевидна.
