Сборка самодельной бетономешалки

Типы, схемы, чертежи бетономешалок

Аренда самозагружающейся бетономешалки, автомиксера или оформление заказа на бетон с завода сильно бьёт по семейному бюджету. Вырисовывается высокая цена бетона и объёмы, которые за «раз не выработать». Если оформляется заказ на объём, то он должен соответствовать вместимости бетономешалки.

Место строительства на участке может находиться внутри плотной, жилой застройки и тяжёлой технике просто не проехать. Подобная самодельная бетономешалка решает проблемы тех, кто работает с раствором регулярно.

Модификации бетономешалок

По способу получения растворов, бетономешалки разделяют на гравитационные и принудительные.

Игрушка для настоящих мужчин, можно порулить, получить раствор, залить фундамент дома

С гравитацией всё понятно, здесь используется собственный вес (сила тяжести) и сила притяжения, заставляющие компоненты переваливаться и перемешиваться. На внутренних стенках наварены лопасти, дополнительно помогающие перемешиванию.

Электрический привод выручает, когда есть другая работа

Простота конструкции, небольшое потребление электроэнергии при эксплуатации можно отнести к достоинствам этих смесителей. О качественном бетоне, полученном в данных агрегатах, можно только мечтать, если надо сделать тротуарную плитку, шлакоблоки или опорные конструкции. Залить фундамент, сделать отмостки из этого бетона можно.

При интенсивном использовании они окупаются за пару недель.

  • Для наглядности изучения бетономешалки, работающей по принципу принудительного действия, на фото представлен миксер. Их способы получения растворов аналогичны. Внутри ёмкости подобной бетономешалки  зафиксированной неподвижно, вращаются лопасти на валу.
  • Производительность бетономешалок данного принципа работы в несколько раз больше, чем у гравитационных модификаций и качество растворов лучше.

Самодельная бетономешалка из домашней мастерской

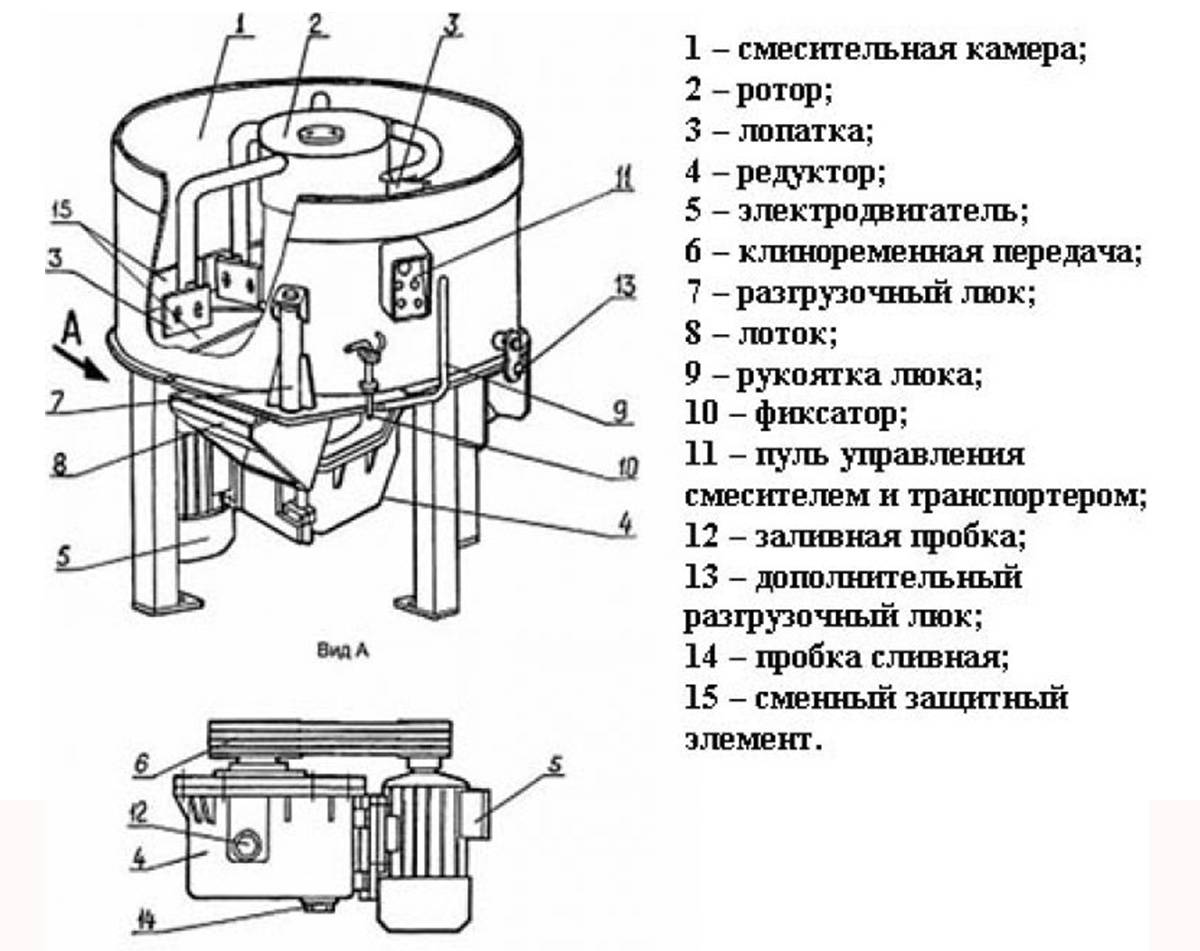

Принудительная бетономешалка своими руками: чертежи и конструктивные особенности при её сборке необходимо учитывать в каждом конкретном случае. Понятно, что самодельная бетономешалка обходится владельцам значительно дешевле.

По внешнему виду и дизайну домашние изделия будут уступать заводским агрегатам, но они позволяют решить проблему получения бетона необходимого качества в домашних условиях.

Она может быть такой

Вычертите схему бетоносмесителя принудительного перемешивания и определитесь с комплектующим оборудованием, инструментами.

Реализованная конструкция на практике

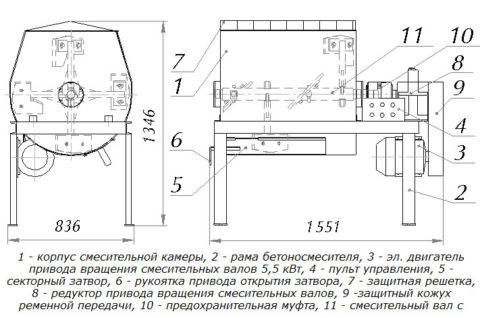

Чертеж бетоносмесителя принудительного действия даёт полную картину о размерах агрегата, а спецификация о комплектующих узлах и деталях.

Разобравшись с чертежами и схемами, можно приступать к закупкам необходимых составляющих, или что-то найти в домашней мастерской под названием «гараж».

Комплектующие узлы и детали
Инструменты
Ёмкость круглая, диаметром 1,2м и высотой 1,4м
Сварочный аппарат
2 вала с шаровой конструкцией. Шары необходимо приобретать D=50 мм, заводские, калёные. Они не будут деформироваться при эксплуатации
Болгарка
Шкивы на редуктор лучше брать на 3 ремня С-профиль. Можно и на один В-профиль, но есть вероятность, что он будет соскальзывать во время работы
Дрель
Обойма на подшипники D = 140 мм в количестве 2-х штук
Ключи
Редуктор можно найти в гараже. Если он сверху будет ржавый, то ничего страшного. Необходимо провести ревизию его внутренностей

Важно, чтобы валы были с чёткими «зубцами» и неизношенными подшипниками
Отвёртки
Электродвигатель на 3 кВт, можно и на 2,2 кВт, только при полной загрузке самодельный агрегат с принудительным действием будет «пробуксовывать» из-за недостаточной мощности двигателя
Пассатижи
Муфта

Лопасти из рессоры, труба

Металлические уголки

Швеллер

Особых сложностей в конструкции бетономешалок нет. Домашние умельцы, которые давно перешли в разряд мастеров, могут рекомендовать оптимальные заменители большинству деталям, изготовленным на заводе.

Устройство с двигателем и редуктором

Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.

В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.

Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:

  • емкость. Для этой цели используется барабан стиральной машины;
  • двигатель из того же стирального агрегата;
  • уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
  • 2 колеса от тачки. Они должны выдержать большой вес оборудования;
  • металлический стержень для колес из закаленной стали в качестве оси;
  • полоски металла шириной 50 мм и толщиной 4 мм;
  • труба диаметром 30 мм.

Подготовка основания изделия

Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.

Порядок работы следующий:

  1. В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
  2. Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
  3. Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
  4. На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
  5. Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
  6. Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
  7. Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.

https://youtube.com/watch?v=KxkelZpoBs0

Основание готово.

Полная сборка конструкции

На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.

Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.

Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.

Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.

Originally posted 2018-03-28 15:26:16.

Выполнение бетономешалки самому из цилиндрической бочки

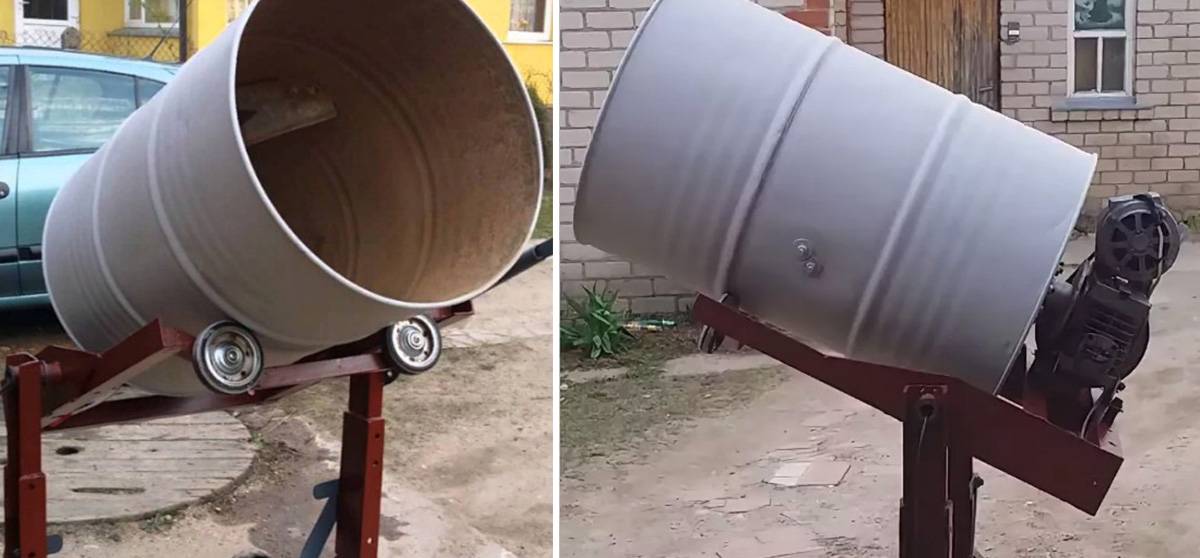

Cамодельная бетономешалка из бочки.

Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками. Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.

Во втором способе основой является тот же чертеж. Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.

Самодельная бетономешалка из 200 литровой бочки (видео)

1.1 Электрический агрегат

Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.

Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.

1.2 Что понадобится?

  1. Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
  2. Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
  3. Приводной вал.
  4. Арматуру для лопастей. Можно использовать обычные металлические уголки.
  5. Несколько подшипников.
  6. Металлические элементы для изготовления каркаса.

С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.

Опорная стойка для бетономешалки сваренная из уголков

Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.

Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.

Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.

1.3 Приступаем к сбору агрегата

Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:

  1. С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
  2. Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.
  3. На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.
  4. Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.
  5. Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.
  6. Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.

Устройство бетономешалки с электрическим приводом

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

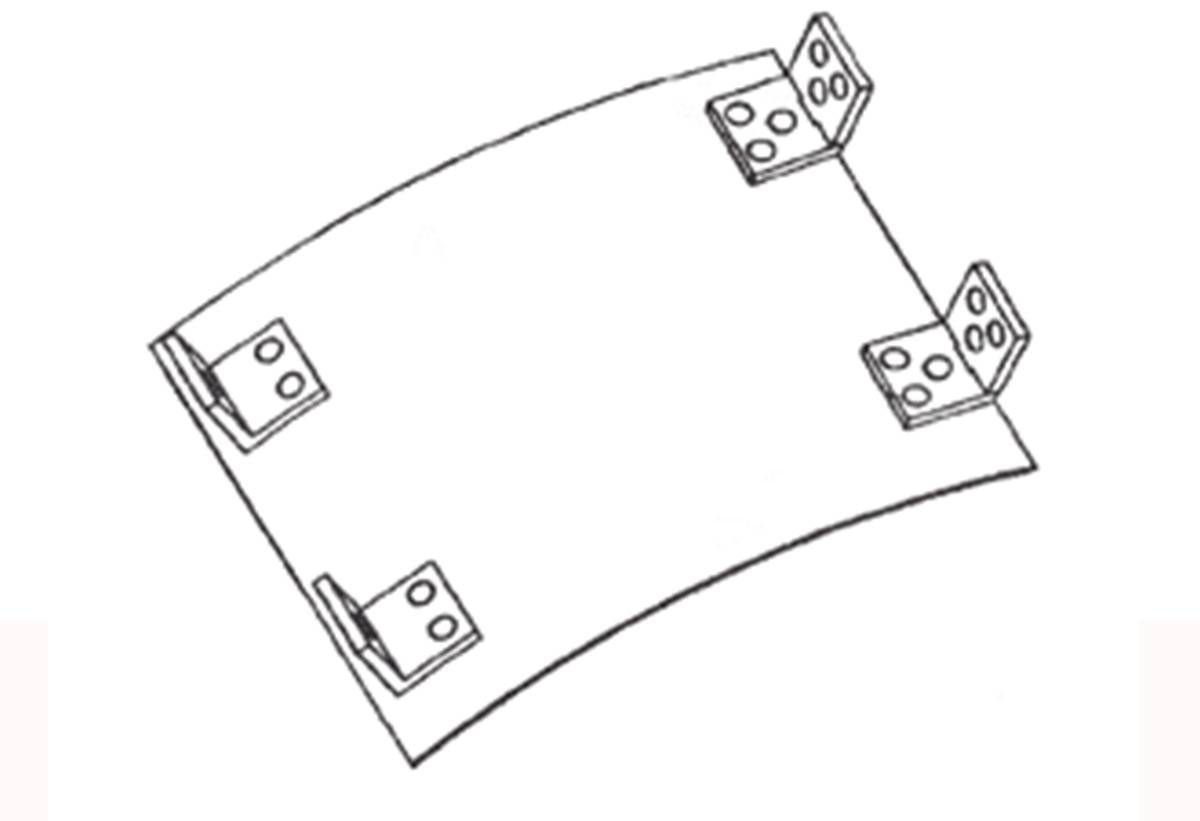

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

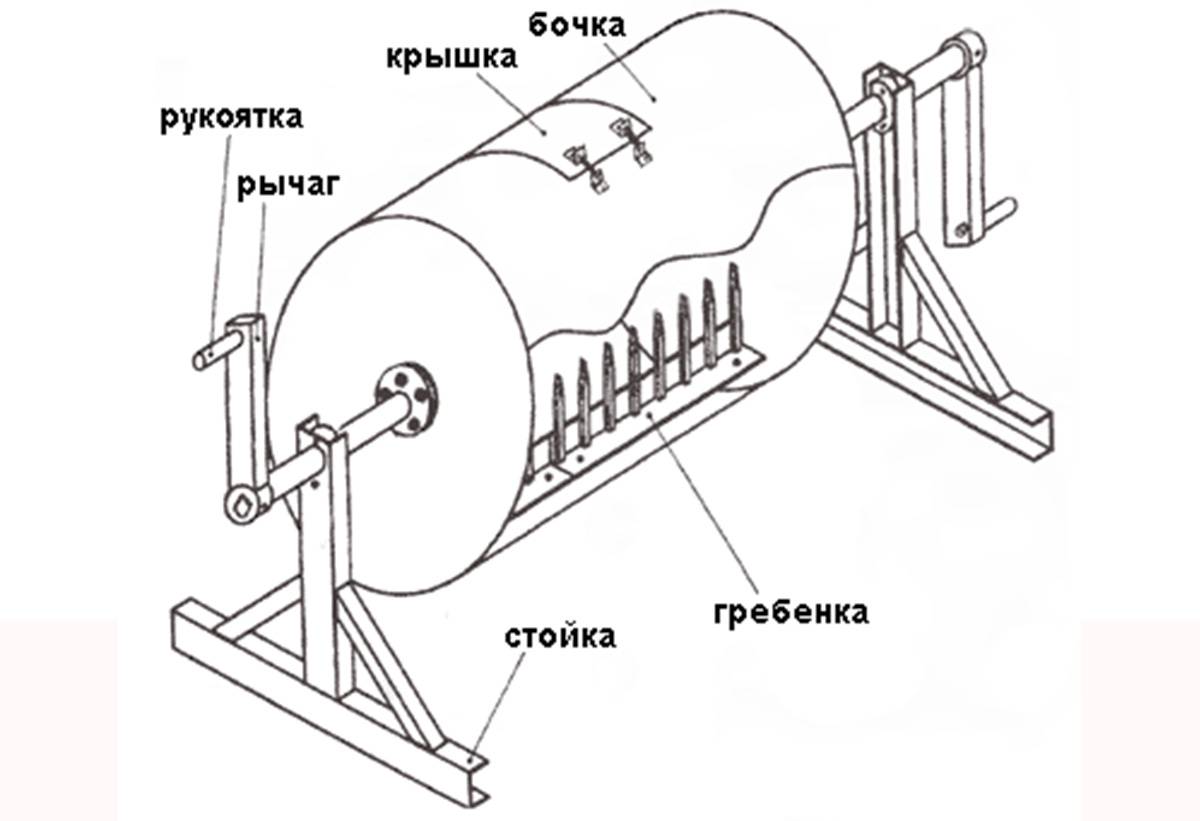

Комбинированная горизонтальная с гребенками

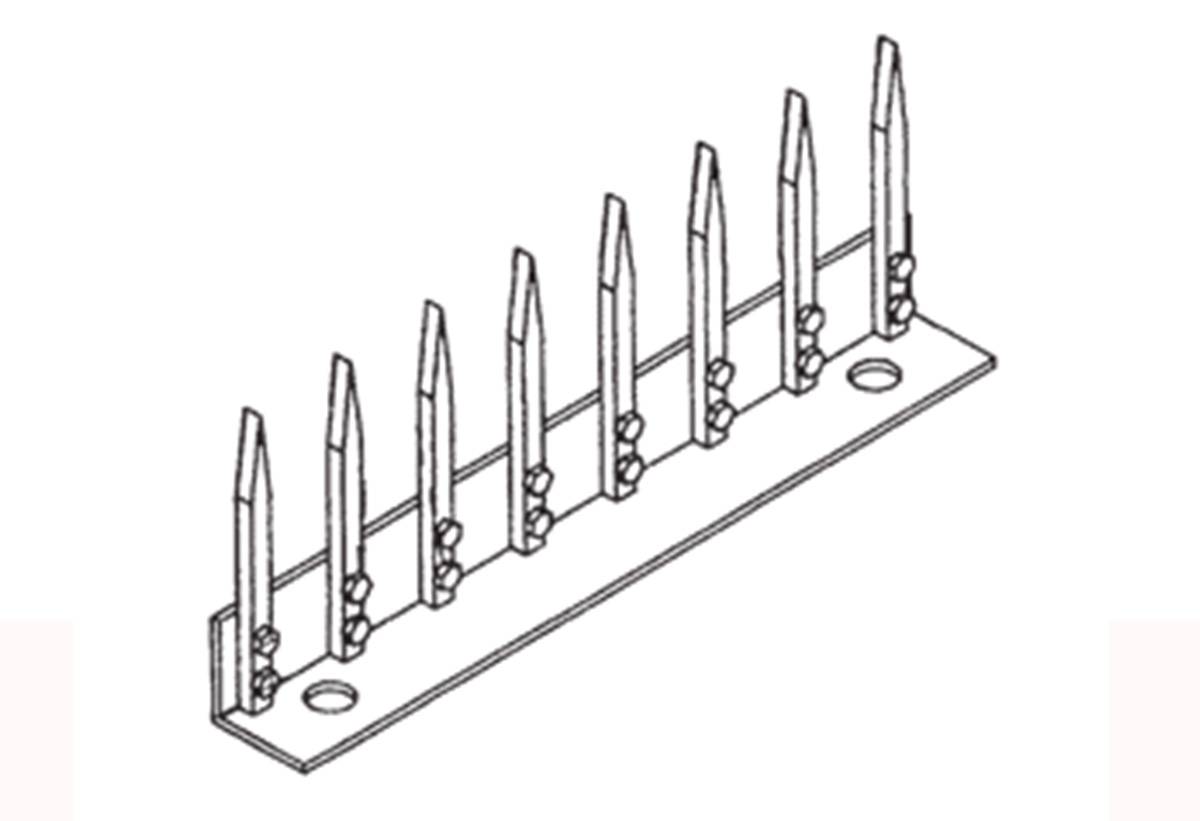

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

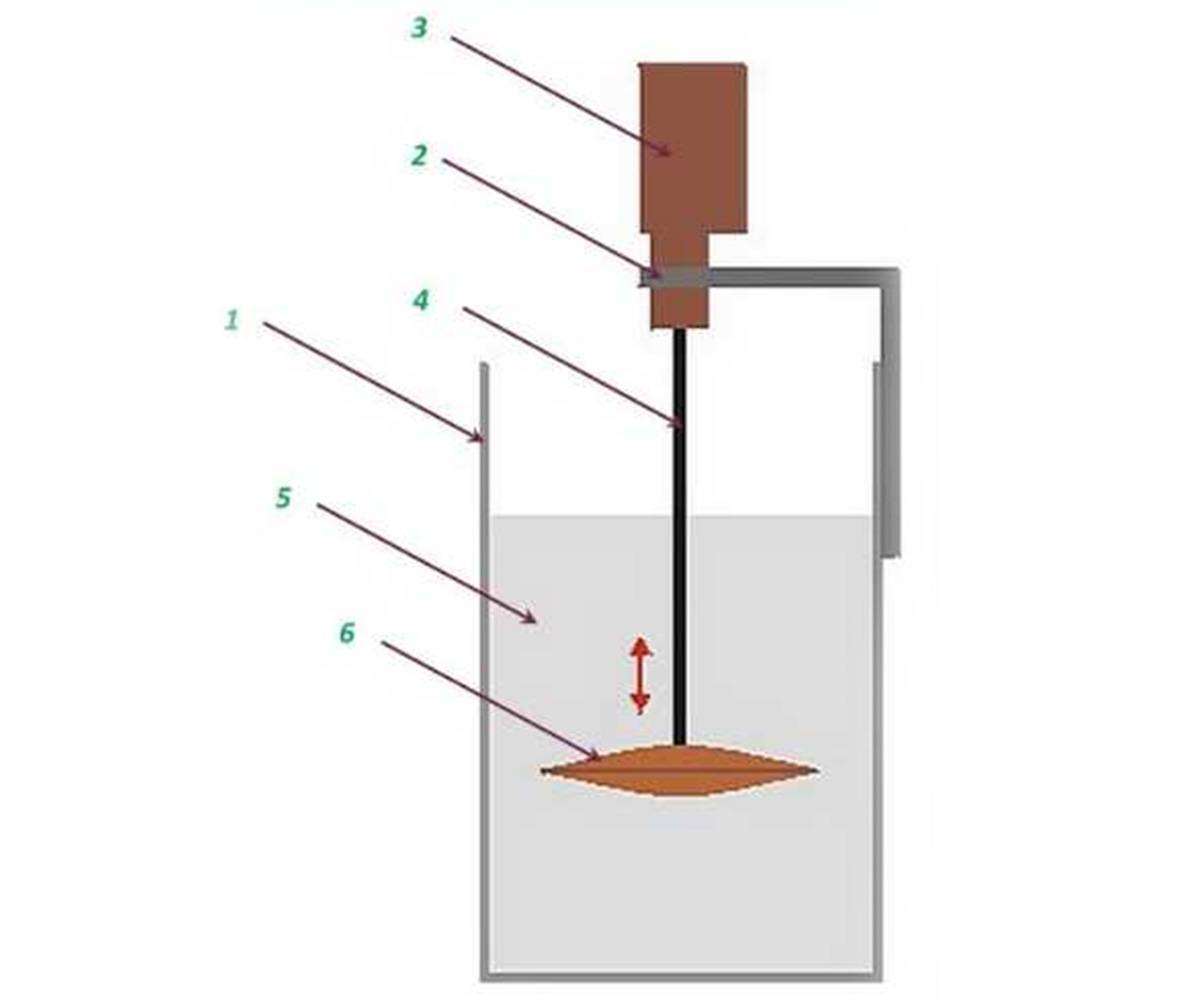

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

  • Втулки надо регулярно смазывать солидолом. Это существенно уменьшит силу трения и вращать рукоятку сможет любой неподготовленный человек. Кроме того, если забывать смазывать, то оси очень быстро стираются.
  • Если к распоркам станины приварить по одному колесу от стиральной машины или ненужной садовой тачки, то получится легко перемещаемая конструкция.
  • Чем сильнее угол наклона, тем проще управляться с оборудованием. Максимальный угол наклона — сорок пять градусов. Если угол будет превышать это значение, то смесь будет смешиваться неравномерно.
  • Если есть необходимость собрать электрическую бетономешалку, то электродвигатель можно использовать от стиральной машины с числом передачи один к восьми. А вместо руля подойдет маховик.
  • Если бочка долго не используется, то её поверхность надо смазать отработанной смесью. В этом случае агрегат прослужит намного дольше.

Из бочки

В домашних условиях можно сделать самодельную бетономешалку из бочки объемом 200 литров. Для ее изготовления потребуются:

  • 200-литровая бочка;
  • два 20-сантиметровых куска трубы с толстыми стенами диаметром 32 мм;
  • ось с диаметром 3 см длиною 150 см;
  • отрезки 60-мм швеллера: 2 длиной 100 см и 2 длиной 50 см;
  • руль от грузового автомобиля как можно большего размера;
  • прочные петли для открытия люка;
  • ручка люка;
  • металлический квадрат со сторонами длиной 20 мм.

Также необходимы схема сборки, сварочный аппарат и болгарка с диском для резки металла. Работа занимает от трех до четырех часов.

Сначала подготавливают бочку —  сажают на ось и делают люк для загрузки и выгрузки готовой смеси. Далее делают штатив высотой 1 метр и устанавливают на него бочку. При желании можно выполнить наклон величиной 10-15°, чтобы упростить перемешивание.

Инструкция по изготовлению бетономешалки:

  1. Ровно по центру дна и верха бочки сделать два отверстия, продеть сквозь емкость ось диаметром 30 мм и тщательно обварить конструкцию, чтобы бочка была закреплена намертво на валу.
  2. Болгаркой прорезать вдоль емкости прямоугольник размером 30х90 см. Это будет люк для загрузки материалов и выгрузки готового раствора. Отверстие меньшего размера затруднит выгрузку смеси, а большее сделает конструкцию менее прочной.
  3. Из металлического квадрата изготовить 4-5 лопастей. Их нужно приварить на равном расстоянии друг от друга внутри емкости. Одна сторона крепится к оси, другая – к стенке бочки.
  4. Прямоугольник, вырезанный из бочки, приваривается к петлям. Последние, в свою очередь, монтируются на емкости так, чтобы получилась открывающаяся дверца люка. Ее задача – предотвратить выпадение смеси, поэтому все должно быть закреплено очень прочно. Фиксатор крышки и ручка могут быть любыми, по желанию человека.
  5. Сделать две опоры, приварив к метровому швеллеру перпендикулярно полуметровый.
  6. К другому краю длинного швеллера приваривают втулки (куски толстостенной трубы) и тщательно смазывают солидолом для плавного хода.
  7. Во втулки вставляют ось и снаружи приваривают металлические шайбы, играющие роль стопорных колец, чтобы вал не вылетел во время работы.
  8. К одному краю вала приваривают руль или металлический круг большого размера для вращения бочки.

Такая самодельная бетономешалка проработает очень долго, если втулки регулярно смазывать солидолом. Для транспортировки к опорам можно прикрепить колеса. Привод можно сделать не ручной, а электрический, прикрепив мотор от стиральной машины вместо руля.

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

  • механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
  • электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

  • бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
  • гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
  • вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Сравнительная характеристика бетоносмесителей

Сравним два принципиальных вида смесителей по ряду параметров. Гравитационные агрегаты значительно выигрывают по своим габаритам и массе.

Кроме этого использование аппаратов с вращающейся чашей позволяет значительно экономить на потребляемой электроэнергии, так как меньшая нагрузка позволяет устанавливать электродвигатели меньшей мощности или вовсе отказаться от их использования. Меньший вес облегчает и перевозку гравитационных смесителей с одной строительной площадки на другую. Недостатками являются отсутствие возможности производства сухих смесей, сложности в работе с вязкими веществами, повышенный расход цемента из-за невысокого качества смешивания компонентов.

К существенным достоинствам принудительных агрегатов является высокое качество приготавливаемой смеси за меньший промежуток времени на один цикл, возможность применения практически любых наполнителей и гарантия максимально равномерного и бережного их распределения в общей массе бетона. Смесители с горизонтальным валом плохо работают с крупноразмерным наполнителем, вертикальный вал хорошо справляется со щебнем любого размера.

Сборка горизонтального бетоносмесителя

Имея толстостенную бочку не сложно изготовить и смеситель с горизонтальным расположением рабочего вала. Для установки корпуса не обойтись без жесткой станины из стальных уголков, раскрой которых выполните болгаркой по предварительно составленному проекту, а соединение выполните сварным швом.

Крепление рабочих лопастей выполняйте жестко, но с возможностью регулировки положения для оптимизации работы.

При подгонке старайтесь, чтобы зазор между передней гранью перемешивающих лопаток и корпусом смесителя был минимальным, но трение отсутствовало. Возможность регулировки положения предоставит овальный паз на стойках лопастей.

Наличие подшипников позволит не только значительно снизить трение вала в местах крепления, но и увеличит КПД всего приспособления, а также даст возможность осуществлять выгрузку готового бетона опрокидыванием корпуса смесителя.

При наличии возможности приобретение готового редуктора, например, червячного, лучше использовать его. Это значительно снизит потери мощности. Останется лишь подобрать подходящий по параметрам электродвигатель и надежно приварить все узлы к станине смесителя.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

  • для замешивания 1 л раствора расходуется мощность 20 Вт;
  • качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

  • глубина − 50 см;
  • диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

  • арматуру;
  • куски швеллера;
  • уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

  • шаг – 5 см;
  • диаметр – 12 мм;
  • длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Из бочки

Конструкция такой бетономешалка довольно проста

  • 1 — металлическая бочка;
  • 2 — основание из металлического уголка;
  • 3 — вал из трубы;
  • 4 — система подшипников;
  • 5, 6 — ручка и рукоятка;
  • 7 — люковая крышка;
  • 8 — замковое соединение;
  • 9 — резиновый уплотнитель;
  • 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

Пошаговый процесс изготовления:

Из стиральной машины

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • отвёртки;
  • ножовка для работы с металлами;
  • металлическая фляга;
  • металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

  • Высверлить отверстия для установки рукояти.
  • Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
  • Изготовить опорную металлическую конструкцию рамы.
  • Установить агрегат на раму.

Бетономешалка за несколько часов

В основании жёсткая станина из уголков

Лопасти устроены так, чтобы выбрасывать готовый раствор в шиберное отверстие

Бетономешалка, работающая от принудительного действия: чертежи будут разные, а результат один – раствор бетона нужной марки.

Чтобы собрать бетономешалку за короткое время, необходимо выполнить подготовительные работы:

На дне круглой ёмкости закрепить 4 колеса. Каждое колесо рассчитано на нагрузку в 200 кг. Они позволяют сделать бетономешалку подвижной и мобильной;

  • В ёмкости необходимо предусмотреть выдвижной шибер для выгрузки готового раствора. Он может быть овальным или прямым. Самый простой вид шибера – прямоугольный. Задвинул и выдвинул за ручку, только необходимо приварить направляющие рельсы с небольшим выпуском наружу;
  • Перевернув ёмкость на колёсики можно приступать к сборке. В ёмкости находится центр и приваривается вал. Точнее, сначала прихватывается в 4-х точках. Это позволит не «повести» вал в сторону при дальнейшей работе. Желательно вал проварить равномерно со всех сторон;
  • Второй вал крепится на швеллер, для чего сначала в швеллере делается отверстие. Одевается обойма с одной и второй стороны вала и скрепляется болтами.
  • В углубление, проваренного вала в ёмкости, помещается шарик и начинается сборка верхней части механизма. Видео в этой статье позволяет ощутить личную причастность к сборке бетономешалки;
  • Швеллер, с закреплённым валом, переносится на ёмкость и углубления валов совмещаются. Шарик исполняет роль подшипника. Зазор между валами составляет 5 мм, это обязательное условие;
  • Предотвратить биение швеллера во время работы помогут распилы в стенках ёмкости, куда края швеллера встанут;
  • Внизу, под выступающим краем швеллера привариваются 2 петли, укрепляется конструкция уголками на 50, всё хорошо проваривается сварочным аппаратом;
  • Далее сварочные работы продолжаются на противоположной стороне швеллера. Где привариваются два уголка и сделана ручка для подъёма;
  • Данный блок делается подвижным для того, чтобы в полной мере можно было почистить и помыть ёмкость в процессе эксплуатации;
  • На вал устанавливается эластичная муфта и редуктор;
  • На другом конце жестко закрепляется двигатель, вся конструкция крепится надёжно;
  • Самый интересный момент относится к установке лопастей. Для них понадобится труба « пятидесятка» и рессора; Почему рессора? Калёный металл не так быстро снашивается, а у бетономешалки лопасти выходят из строя в первую очередь;
  • Лопасти делаются съёмными и крепятся болтами М10;
  • Осталось покрасить агрегат и запускать в работу.

Инструкция по изготовлению самодельных смесителей в домашних мастерских может быть очень короткой. Каждый мастер имеет свои секреты и модернизирует агрегаты, исходя из предыдущего опыта.

Одно ясно — принудительный бетоносмеситель своими руками изготовленный, предмет гордости и умения мастера. Это детище, имеющее нужную форму, маленькую себестоимость. Она легко обслуживается и ремонтируется, потому что в ней нет секретных уголков и скрытых от глаз дефектов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
