Сфера применения самодельной пилы
Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Проектирование стола для циркулярной пилы
Схема стола для циркулярной пилы
Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.
Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.
Стол для циркулярной пилы
Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.
Во время проектирования необходимо учитывать следующие моменты:
- мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
- глубина пропила. Зависит от геометрических параметров диска;
- частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
- месторасположение блока управления. Он должен быть максимально удален от диска.
Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

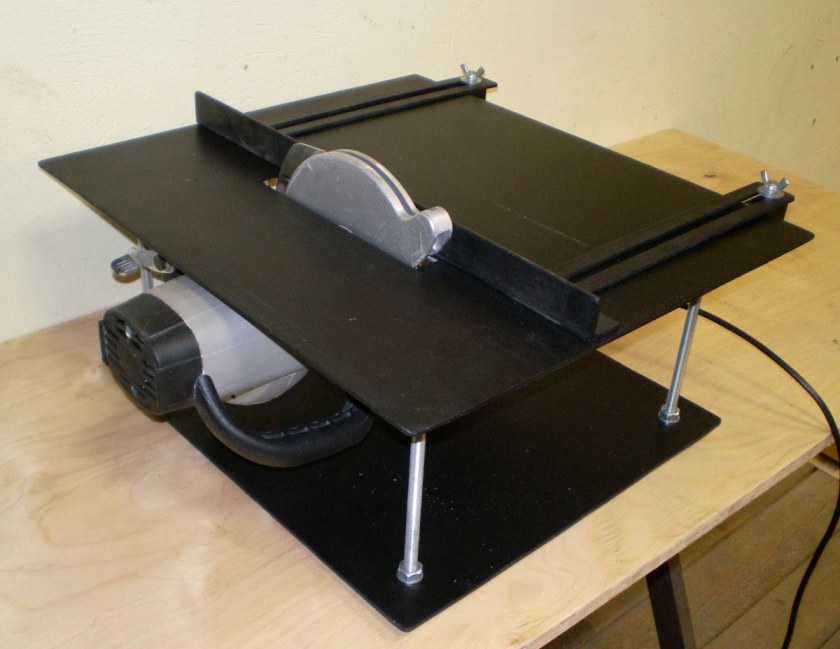

Станок для настольного использования
Как сделать циркулярный станок стационарного типа – нередкий запрос многих мужчин. Однако, его мастера превращают в мини модель для настольного использования, это помогает сэкономить необходимое количество места, но при этом устройство не будет хуже выполнять свою работу.
Для этого необходимо использовать П-образную сбор статины, используя трубу 14 мм в диаметре. В обязательном порядке к ней крепится поперечный подвижный рычаг. В процессе изготовления концы обязаны быть изогнуты вверх по направлению реза. Болтами их необходимо прикрепить к столу.
Статичность нарушается посредством распила горизонтальной поверхности на две равные части, но по завершении монтажа их необходимо скрепить хомутами. На вертикальную часть при помощи хомута монтируется пила
Если мастеру необходимо распиливать материалы большого размера и толщины, то подобный циркулярный станок не подойдет. В этом случае понадобиться устройство большего размера с дополнительными опорами для обеспечения необходимой устойчивости. Сделать циркулярный станок своими руками не составит большого труда, если грамотно следовать инструкции и вымерять все действия перед их совершением.
Подобного рода станки изготавливают из циркулярной пилы, но для квалифицированной обработки следует использовать также чертежи специалистов. Одной циркульной пилой мастер не сможет обойтись.
Изготовление стационарного устройства
Если в мастерской отсутствует циркулярный станок по дереву, устройство средних размеров легко изготовить самостоятельно, придерживаясь определенных правил и инструкции.
Конструкция циркулярной пилы
Приобрести высококлассный пильный станок, изготовленный на заводе, стоит очень дорого, это не по средствам многим мужчинам. Самодельный вариант обойдется в десятки раз дешевле.
Предварительно необходимо подготовить следующий инструментарий и материалы:
- лист из стали 1200 на 700 мм, толщиной не менее 3 мм;
- уголок из металла 50 на 50 мм;
- асинхронный двигатель в 220 В;
- шкив;
- вал, оснащенный шкивом и подшипником;
- диск;
- болты (лучше брать М10);
- электродрель;
- болгарка;
- струбцины.
Болгарка
Для начала необходимо купить оснащенный вал и крепеж, на него будет монтироваться режущий диск. Проще всего приобрести материал в специализированных строительных магазинах или рынках, но также стоит поинтересоваться и в частных мастерских. Взяв стальной лист, при помощи рамки необходимо сварить рамку, временно ее необходимо прикрепить.
Следующий этап – разметка будущего местоположения электромотора. В получившуюся рамку необходимо вварить два плоских уголка вершинами вверх для будущего крепления двигателя и вала. Получившаяся рамка приваривается к стальному листу и закрепляется струбцинами. На листе надо вырезать пазы для дисков и отверстия в диаметре 10 мм, чтобы закрепить мотор и вал. Пазы обязаны быть прорезаны в соответствии с размерами мотора.
После этого необходимо нарезать четыре заготовки в виде уголков для формирования ножек, их приваривают в разных углах сконструированной рамки.
Ножки для станка
Полученное устройство очистить от грязи, пыли ржавчины.
Сверху покрыть специальной краской для металлических поверхностей. На внутреннюю часть полученного стола необходимо прикрепить клиновый ремень, вал и мотор. Натягивание ремня осуществляется за счет движений двигателя по заранее приготовленным пазам. В конце работы болты М10 плотно затягиваются для безопасности эксплуатации устройства в будущем.
Для получения качественного результата, рекомендуется установить направляющие планки. Их следует прикрепить к столешнице болтами или струбцинами, а также предварительно подготовить нужного диаметра отверстия – инструмент готов к эксплуатации.
Варианты конструкции
Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:
Обратите внимание!
- Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
- Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
- Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи
- Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
- Монтаж на станину ручной циркулярной пилы.
- Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
- Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.
Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.
Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.
Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.
Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.
Конструктивные особенности циркулярных станков
На сегодняшний день все циркулярные плиты принято различать по следующим критериям:
Глубина рабочего пропила. Эта характеристика напрямую зависит от диаметра пильного круга. Соответственно, от увеличения диаметра круга всегда зависит итоговый вес всей конструкции. Если необходимо разрезать листы ДСП или фанеру, тогда для такой работы лучше всего выбирать диск, диаметр которого варьируется от 40 до 45 мм. В том случае если есть необходимость работать с сырыми и толстыми материалами, тогда лучше всего выбирать модели с диаметром от 50 до 55 мм. В масштабных промышленных объектах можно встретить пильный станок по дереву, который может прорезать натуральную древесину на глубину до 140 мм.
Материал корпуса. Большинство современных корпусов выполнено из очень прочного пластика. Такое оборудование получается довольно надёжным, но в некоторых случаях в продаже можно встретить модели с металлическим корпусом. Конечно, такое оборудование получается более прочным, но и весит оно больше своих собратьев из пластика.
Мощность станка. От мощности выбранного оборудования будет зависеть, с какой скоростью можно будет обрабатывать материал. К тому же слабые инструменты не всегда могут справиться с большими сучками и объёмной работой
Именно удобство проведения этой процедуры считается важным составляющим элементом при работе с пилой.
Частота вращения шпинделя. От характеристики рабочего диска и количества его зубьев зависит скорость вращения шпинделя. Более гладкие и аккуратные срезы получаются благодаря аппаратам с хорошей частотой вращения. А также такое оборудование гораздо реже застревает в древесине.

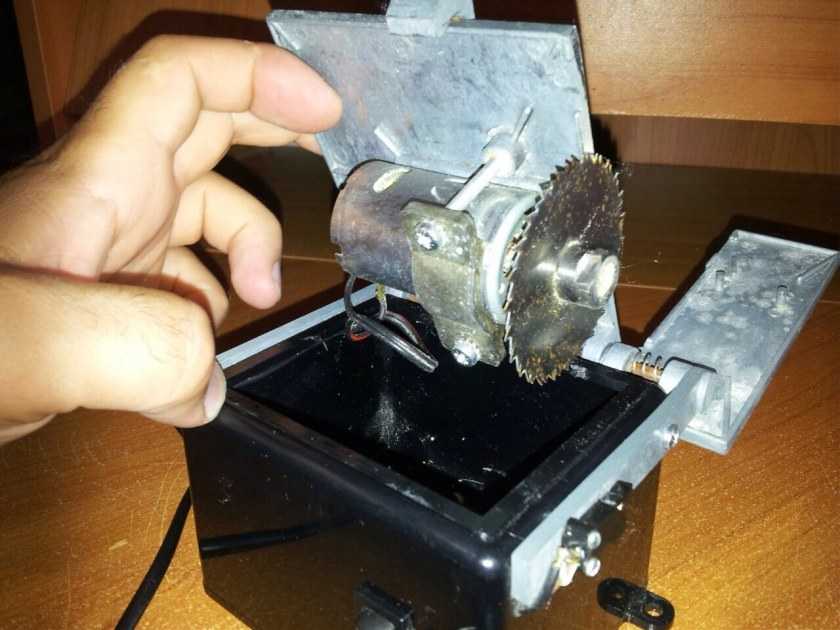

Наличие аккумулятора. Имея под рукой мини циркулярный станок с аккумулятором, специалист может проводить распил материала автономно. Но в этом случае есть и недостаток — такой инструмент обладает меньшей производительностью.
Достаточно часто можно встретить агрегат, который оснащён самым обычным диском для древесины и, несмотря на это прекрасно справляется с распилом изделий из ДСП и прессованного сырья. Опытные мастера используют такие пилы для резки всех пород дерева, которые характеризуются небольшой плотностью и мягкостью. Если же нужен распил твёрдых пород дерева, тогда агрегат просто необходимо оснастить специальным диском с острыми зубьями — это существенно ускорит процесс, и не будет перегружать инструмент.
В зависимости от производителя и цены деревообрабатывающие пильные станки могут быть оснащены дополнительными функциями, которые упрощают весь рабочий процесс:
- Лазерная указка. С помощью этой функции можно более точно выполнить любой даже самый сложный разрез. К тому же вылетающие из-под диска опилки совершенно не влияют на точность отображения лазерного указателя.
- Контроль погружения. Некоторые инструменты оснащены специальной функцией, с помощью которой можно начать резку не сначала, а из центра материала.
- Функция сбора опилок. Агрегаты оснащаются специальными патрубками, к которым в дальнейшем подсоединяется пылесос или же пылесборник. Такая функция особенно нужна, если работа осуществляется в маленьком помещении, где недопустимо наличие опилок.
- Плавный запуск. Основное предназначение этой функции состоит в том, чтобы продлить срок службы двигателя и обеспечить безопасность для мастера.
- Блокировка случайного запуска. Очень полезная функция, которая позволяет сделать процесс обработки деревьев более безопасным.
Изготовление металлической станины: инструкция
Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:
- лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
- металлический уголок примерно 45х45 мм;
- болты и гайки М8;
- сварочный аппарат;
- электродрель;
- болгарка;
- струбцины.
В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

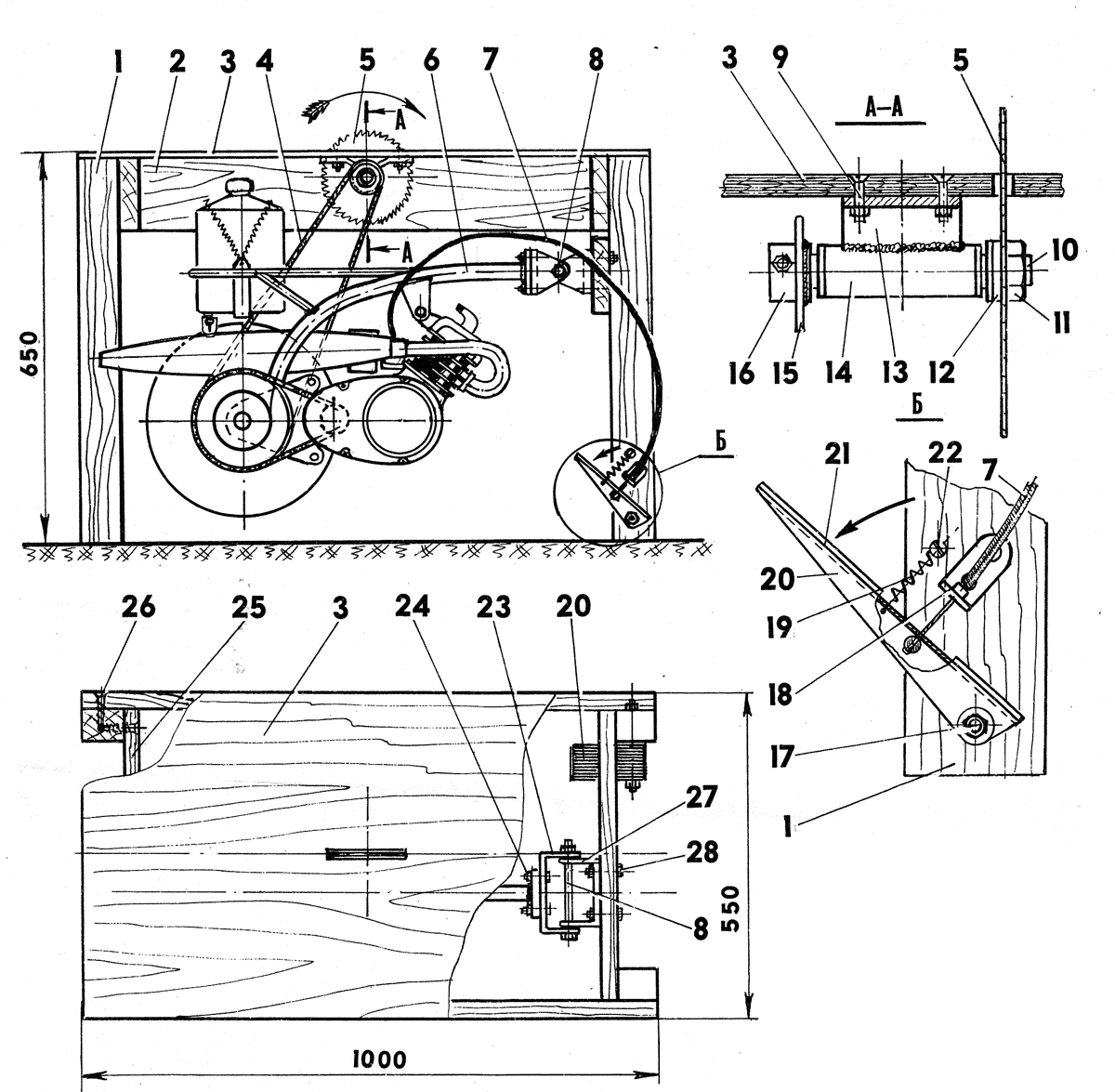

Схема сборки самодельной пилорамы.
С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.
При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.
Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.
Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.
После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.
Этапы изготовления
Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.
Этап первый
В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.
Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.
Кромки доски при возможности стоит отфрезеровать и отшлифовать
Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется
Этап второй
В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.
Этап третий
Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.
Этап четвертый
Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.
Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.
Этап пятый
Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.
Этап шестой
Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.
Дополнительные улучшения конструкции
Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.
Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок
Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик
Нюансы при работе
В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:
- На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
- Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
- Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
- Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

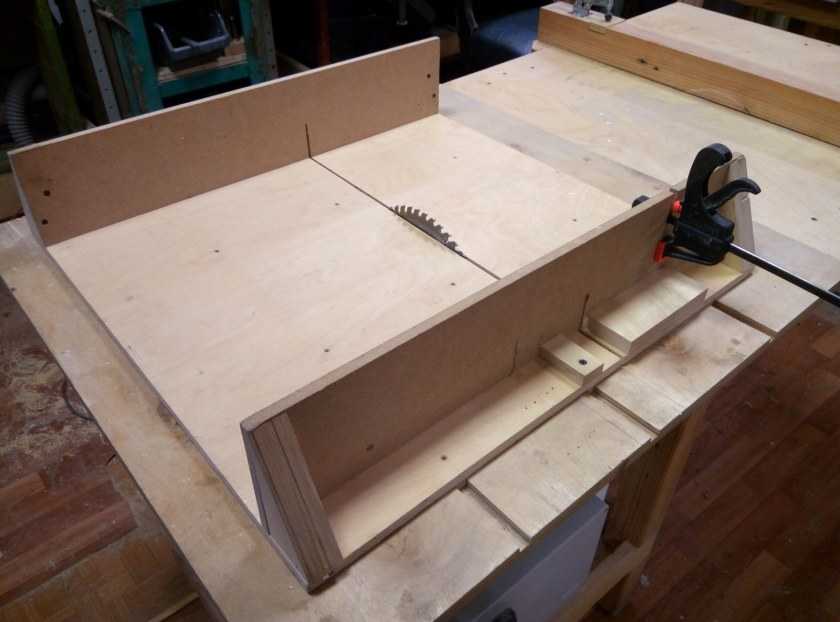

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.
Направляющая шина – что это
Если говорить по сути, то направляющая шина является рельсом, который помогает обеспечивать скольжение ручного циркулярного инструмента назад и вперед, и при этом не дает инструменту отклониться от линии распиливания. Но правильно выполненная направляющая не только будет обеспечивать ровность реза, а еще поможет уменьшить число сколов в участке соприкосновения материала и пилы.
Выносная каретка и стусло являются самыми сложными в исполнении. Шина из фанеры или та, которая сделана из профиля будут куда проще по конструктивным особенностям, но это совсем не означает, что распил, который выполнен с его помощью, будет не столь качественным. Разница между такими разновидностями по большей части в том, насколько удобно использовать тот или иной прибор.
Что необходимо для создания
Чтобы приступить к работе, необходимо тщательно подготовиться.
Материалы и инструменты
Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.
Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.
Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:
Материалы, которые потребуются в процессе работы:
- основа, толщина которой не меньше 22 см;
- брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
- деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
- столярный клей;
- крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
- металлические уголки в количестве 10 штук;
- саморезы.
Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.
Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.
Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.
Дело пойдет куда легче, если пользоваться шуруповертом.
Определение дизайна и конструкции
Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.
Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.
Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.
Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.
Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.
Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.
Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:
- направляющие брусья;
- фанеру;
- пропил;
- бортики для надежного упора;
- планка съемной конструкции.
После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.
Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.
Чертежи и схемы
Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон
В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок
В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.
Сделать стол для циркулярной пилы вполне по силам каждому мастеру.
Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

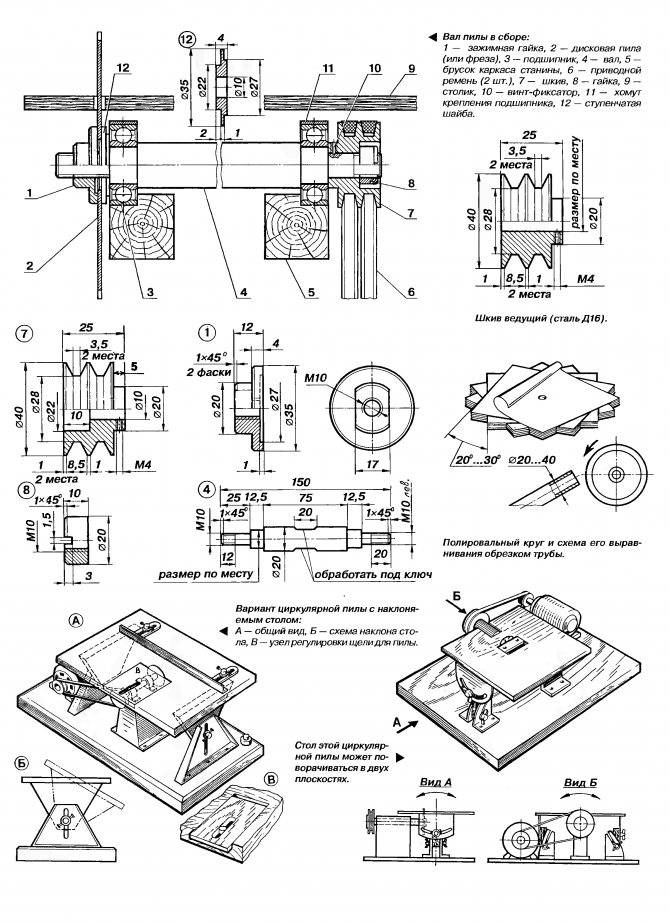

Пример чертежа столика для циркулярной пилы:
Сложностей в процессе не возникнет, если тщательно изучить вопрос.
Схема с подробным описанием и размерами:
Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.
Меры безопасности
Во избежание попадания в глаза мелкой древесины при распиливании, а также щепок обязательно необходимо проводить работу в очках. Следует позаботиться о том, чтобы распиловка выполнялась в хорошо освещённом помещении или циркулярка стояла бы на открытой для солнечных лучей площадке.
При работе с материалом для распила нужно следить за тем, чтобы в нём не было гвоздей или больших сучков. Это обстоятельство может спровоцировать поломку диска или изменение направления движущегося бруска или рейки. В лучшем случае двигатель может быть испорчен, а диск – затуплен. В худшем варианте вырвавшийся из рук строительный материал причинит увечья тому, кто занимается распиловкой или людям, находящимся рядом.
Таким образом, изготовить циркулярку в домашних условиях сможет любой человек, умеющий работать строительными инструментами и имеющий навыки изготовления деревянных или металлических конструкций. Нужно соблюдать правила эксплуатации агрегата. Такая пила в дальнейшем станет вашим помощником и значительно снизит трудовые затраты на обработку пиломатериалов, используемых в личном хозяйстве.
О том, как сделать циркулярку из болгарки своими руками, смотрите в следующем видео.
Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Для циркулярки можно использовать двигатель от стиральной машины
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.
Важно! Панель управления самодельной циркулярной пилы обязательно должна быть доступной
Сборка стола для пилы
Рисунок 2. Чертеж конструкции с ременной передачей.
Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».
С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.
С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.
После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.
Сборка каркаса станины
Схема каркаса станины.
Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.
Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.
Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.
Установка ножек станины
Устройство круглопильного станка.
Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.
Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.
Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.
