Модели, которые не стоит чинить самостоятельно
Прибор, который можно даже не пытаться чинить своими руками – это беспроводной утюг Тефаль. На рынке представлены различные варианты таких устройств:
- с контактными площадками;
- с подошвой, накапливающей тепло;
- с отстреливаемым кабелем питания.
Две первые категории однозначно требуют диагностики, разборки и ремонта с помощью специального оборудования: починить подобный утюг в домашних условиях вряд ли удастся. У третьей категории имеется четко обозначенная слабая зона. Схема работы выглядит так:
- Утюг с подсоединенным к специальному механизму кабелем включается в сеть 220V.
- По достижении заданной регулятором температуры кабель отстреливается пружинным блоком.
- Пока температура не упадет, вставить кабель на место нельзя: он не фиксируется, а в отдельных моделях даже не вставляется.
Проблема утюгов с отстрелом кабеля одна – в них два термических контрольных механизма: основной и фиксации шнура. Со временем владельцам такой модели придется перейти на следующую схему действия: погладив часть одежды, дожидаться падения температуры, вставлять шнур, передвигать регулятор на большее значение и снова ожидать. Причина такого поведения утюга – в окислении биметаллической пластины контрольного устройства отстрела. Ее достаточно почистить, заменить, в некоторых случаях – просто поправить.
Процесс разборки
Чтобы самостоятельно почистить или заменить окислившуюся пластину, потребуется разобрать утюг Тефаль. Делать это нужно, учитывая следующие конструктивные особенности устройства:
- Верхнюю крышку следует снимать отдельно от основного корпуса.
- Доступ к электронным элементам можно получить только после откручивания болта, расположенного в носовой части прибора. Его легко увидеть через прозрачный пластик, из которого выполнен дозатор для воды.
- Демонтаж верхней крышки позволит открыть устройство для подачи пара. Чтобы её снять, необходимо отсоединить кнопки, закрывающие крепёжный винт. После этого доступ ко всем основным элементам будет открыт.
Корпус утюга Тефаль разбирается так же, как и корпус любого другого утюга. Процесс демонтажа подразумевает ряд следующих действий:
В задней части открутить прижимные винты (или один винт), расположенные под крышкой.
Отсоединить все крепежи, которые находятся под головкой терморегулятора и под резервуаром для жидкости.
Осторожно поднять пластмассовый корпус. При этом следует учитывать возможное наличие защёлок, дополнительно фиксирующих его
Чтобы их обнаружить, достаточно провести по корпусу отвёрткой.
Снять заднюю крышку, закреплённую саморезами и защищающую электрическую часть утюга.
Устройства для глажки, которые производит фирма Tefal, отличаются сложной формой корпуса. Имеется большое количество точек крепежа и фиксаторов открытого и скрытого типа
Это обязательно следует учитывать при демонтаже и проводить его с особой осторожностью, чтобы не повредить элементы конструкции
После разборки любой модели устройства внутри него можно будет увидеть:
- одноразовый термопредохранитель;
- регулятор температуры;
- электронагреватель трубчатой формы (ТЭН);
- ручку регулятора температуры;
- световой индикатор нагрева.
Приборы, оснащённые стальной подошвой или фирменной хорошо скользящей поверхностью Ultragliss, имеют одни и те же основные узлы. Неисправности в их работе могут возникнуть вследствие поломки одноразового предохранителя, засорения выходов пара, окисления электрических контактов, коррозии поверхностей, находящихся под напряжением, из-за попадания на них влаги.
Дополнительные нюансы, на которые стоит обратить внимание
Некоторые беспроводные утюги дополняются функцией парообразования. Если вы планируете отпаривать вещи, либо гладить трудную в уходе ткань, отдайте предпочтение именно такому варианту. Отпариватель обойдется дороже обычной беспроводной модели, но зато будет более функциональным.
Обратите внимание на набор функций. Вам может пригодиться утюг с режимами сухой глажки, вертикального отпаривания, интеллектуальной подстройкой под тип ткани, системой защиты от накипи
Чем больше функций у устройства, тем дороже оно стоит, поэтому важно выбирать те опции, которые вам действительно необходимы. Почитайте отзывы других покупателей, чтобы принять решение было легче
Если вы отдали предпочтение паровой модели, обратите внимание на наличие регулировки количества пара, а также кнопки самоочистки, при нажатии на которую сбрасывается весь пар из системы. Такие дополнительные функции облегчают использование беспроводного утюга
Поделиться в соц. сетях:
Компания Bosch редко выпускает на рынок простые модели. Практически все устройства работают на пару и многие из них беспроводные. Продукция этого производителя очень распространена и отличается в основном отличным качеством. Но все имеет свой срок годности, поэтому некоторые пользователи спустя время задаются вопрос: как провести ремонт утюга “Бош” своими руками? Для ответа на этот вопрос следует вдаться в некоторые интересные подробности и разобраться. Этим мы и займемся в этой статье.
Устройство современного утюга
Современные утюги трехъярусные, типичный состав:
- Ручка, составляющее единое целое с баком.
- Корпус, защищающий бак от раскаленной подошвы.
- Подошва с бойлером, дырочками, выпускающими пар.
Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.
Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.
Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.
Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.
Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.
Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.
Принцип работы электрического утюга
На сегодняшний день схема электрического утюга больше напоминает схему чайника. Если ее рассмотреть более подробно, тогда действительно можно понять, что она практически не имеет никаких отличий.
Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.
Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.
Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.
Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.
В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если сломался аэрогриль, тогда возможной причиной поломки может стать его терморегулятор.
Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.
На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.
Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.
Ремонт утюга BOSCH Sensixx DA50
Расскажу вам как и где дешево отремонтировать утюг BOSCH Sensixx’x DA50 или купить запчасти. Хороший такой утюг, с мощным парогенератором, есть система автоотключения “secure”, которая отключает утюг, когда он долгое время не используется, что повышает безопасность данного прибора и способствует экономии электроэнергии. При первичном подключении утюга система автоматического отключения активируется только спустя 2 минуты, для того чтобы дать прибору достичь выбранной температуры. По истечении этого времени, если утюг находится в вертикальном положении, на пятке, и не движется в течение 8 минут или находится в горизонтальном положении, на подошве или на боку, и не движется в течение 30 секунд, система безопасности автоматически отключает утюг, и световой индикатор начинает мигать.Эта система выполнена на базе ШИМ и датчика положения, и находится в ручке утюга на плате TB110SREV1.0 Естественно такой «понт» снижает надежность устройства с его перегревами, обливаниями водой и прочим. В результате получается вот что:
Сам нагревательный элемент утюга и терморегулятор спустя некоторого срока эксплуатации был забит пылью (стоял на полу в углу), но был исправен и выглядел как-то так:
Пришлось его «искупать». Внутри было много грязи и ржавчины, от которой иногда на одежде появляются желтые пятна. Для предотвращения этого все утюги необходимо периодически чистить.
Плату защиты в интернете найти не удалось. Судя по комментариям, цена её в районе стоимости нового утюга, который сейчас стоит порядка 100$. Поэтому пришлось восстанавливать. Сначала отмыл плату от окислов и ржавчины. Чисто отмыть не удалось, так как использовал для этого не Contact Cleaner FALCON 530 и прочие «отмывалки», а то, что попалось под руку — виски Johnnie Walker Black Label. Затем пропаял и прозвонил все силовые контакты и нашел причину неисправности — была оборвана дорожка на плате в трудном месте, пришлось напаять сверху провод и всё заработало. Забыл только фото сделать готового изделия.
Как правильно и аккуратно разобрать утюг BOSCH Sensixx’x DA50 нашел в сети. Язык испанский, но всё понятно.
- Как разобрать утюг Bosch
- Как разобрать бритву braun
- Как отремонтировать утюг
- — «прозвонка»;
- — набор отверток;
- — нож;
- — пилочка для ногтей.
- Ремонт электрического утюга
- как разобрать утюг braun
Проследите, чтобы напряжение сети подходило к техническим характеристикам вашего утюга.
Лучше всего гладить вещи на специальной доске или просто ровной и твердой поверхности, накрытой прочной тканью, устойчивой к высоким температурам.
Поверхность вашего устройства должна быть чистой. В случае загрязнения воспользуйтесь содой.
Не гладьте грязное белье, иначе пятна могут въесться под высокой температурой еще сильнее. Лучше вещь еще раз застирать.
Легче всего разглаживаются вещи немного недосушенные после стирки. В противном случае, используйте пульверизатор.
Гладьте белье вдоль, так оно лучше сохранит свою форму.
Пока вы раскладываете вещи на доске, поставьте утюг в сторону. Стоять он должен вертикально, не прислоняясь горячей поверхностью ни к чему. Не оставляйте даже только что отключенный утюг на вещах, вы можете прожечь на них дырку.
Важно правильно соблюдать режим глажки для разных типов материала. Так, например, шелк гладится чуть теплым утюгом, при этом ткань должна оставаться немного влажной. При глажке хлопка и льна выставьте максимальную температуру на устройстве
Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить
При глажке хлопка и льна выставьте максимальную температуру на устройстве. Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить.
Не забудьте выключить утюг по окончании глажки. Убрать его на свое место (скажем, в шкаф) можно только тогда, когда он полностью остыл.
как принцип работа утюг
Подготовительный этап
Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как читатели уже догадались, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.
Для того чтобы сделать разборку утюжка, следует знать, что задняя крышка может быть закручена винтом с оригинальной шляпкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях приборов Vitek.
Винт, который крепит заднюю крышку корпуса
При определенной сноровке его, конечно, можно открутить. Если не будет получаться, можно изготовить оснастку – взять подходящую по размеру плоскую отвертку и выпилить посередине небольшое углубление.
Вот такую форму должен иметь наконечник плоской отвертки
В общем, для разборки и ремонта могут понадобиться такие инструменты и материалы:
- набор плоских и крестообразных отверток;
- утконосы;
- тонкая плоская лопатка;
- нож.
Они также могут пригодиться при ремонте утюжка.
Блог инженера
Originally published at Мир глазами инженера. You can comment here or there.
Нынешние утюги стали чересчур умными. Принесли мне в ремонт утюг BOSCH Sensixx’x DA50, который отключился выбив автоматы в щитке и больше не включался.

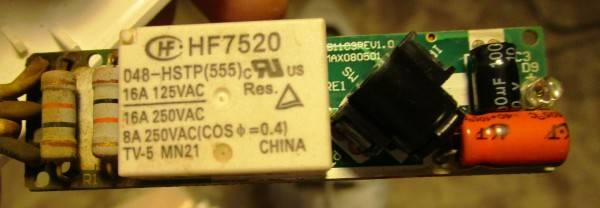

Виновник нашелся быстро – маленькая плата управления в ручке с микроконтроллером SN8P2511SG.
На плате есть грузик и оптопара – своеобразный датчик положения, просто, дешево, надежно – оптика в отличии от контактов не окисляется
Но вот герметизация модуля оказалась неважной, плата в следах коррозии, видимо поэтому и выгорела
Поиски привели к любопытному посту, видимо это распространенная проблема. Правда не совсем понятно зачем этот модуль чинить (2/3 цены нового утюга), когда его можно просто выкинуть. К счастью, он не ведает температурой и ни на что кроме защиты не влияет. Выкинув его утюг даунгрейдится до обычного утюга.
В целом конструкция утюга порадовала, довольно ремонтопригодно, нет нелюбимых мной защелок, все на винтах. Шурупы спрятаны под кнопками брызгалки и под креплением крышки, прикрывающей заливочное отверстие.
По рыжему пятну на разъеме видно, что контакт грелся. Контакты слева направо: Неонка, L, PE, N. На модуль приходит 3 провода: N, Фаза с вилки, Фаза на утюг. Таким образом нам нужно отрезать один провод от модуля (черный), а два других (белый и коричневый) соединить накоротко.
Если вдруг кому нужно:
маркировка платы TB110SREV1.0 R1=R2=10K
R11=105 (1М) R3=223 (22к) R4=564 (560к) R12=103 (10к) R21=103 (10к) R6=471 (470 Ом) R10=102 (1к) C3=100u 10v C2=100v 10u
Раз уж разобрал, то решил почистить от накипи. При использовании жесткой воды в подошве утюга откладывается накипь, и самым пакостным образом частички накипи иногда под давлением пара выпадают, пачкая чистое белье. Конструкция полостей, в которых генерируется пар не предполагает разборку, они проклеены термостойким герметиком, поэтому технология такая – заклеиваем все отверстия на подошве клейкой лентой, и заливаем в отверстия раствор лимонной кислоты. Оставляем постоять, пока шипение не прекратится.
Промываем смело, в этой части утюга нет узлов которые портятся от воды.
Собираем обратно. Традиционное слабое место – это контакт. Высокая температура, вода, малая площадь контакта – рано или поздно сломается. Родные контакты перегрелись, никакой упругости от них уже не ждем, поэтому припаиваем куски проводов с нормальными обхватывающими клеммами, как раз пригодится термостойкая силиконовая изоляционная трубочка.
Готово. Утюг работает лишившись одной функции – защиты, теперь он не отключится сам при бездействии, а в остальном работает, температуру поддерживает.
Попал ко мне на ремонт утюг модели BOSCH DA70 с признаками полуживого состояния. При включении в сеть загорались и мигали индикаторы, но нагревательный элемент независимо от режимов регулировки оставался холодным.
Поиски в интернет привели на многочисленные жалобы причиной которых была именно проблема холодной платформы при наличии рабочих признаков.
Для разборки заграничного чуда я воспользовался видео выложенным добрым человеком на ютубе, но причина неисправности крылась в другом.
Разобрав утюг BOSCH DA70 по составляющим и проведя внешний осмотр внутренних элементов бросилась в глаза то что от нагревательного элемента утюга отвалилась контактная пластина, изначально соединённая точечной сваркой.
Или приварили плохо или отвалилась во время падения, но от этого никому не легче. Вопрос встал как её закрепить, не имея аппарата точечной сварки? Проволочные стяжки, пайка оловом отпали сразу. Было две идеи. Первая это гильза для обжима проводов и вторая – обжать подходящей контактной пластиной.
Пока искал нужного диаметра гильзу наткнулся на контактный соединительный элемент лет надцать лежавший в коробке с клемниками (правду говорят – лежит значит когда-нибудь пригодиться) идеально в размер подходящий под данное соединение. Обтянул, собрал в исходное, включил в сеть и утюг нагреваясь мягко зашипел, испаряя остатки воды, попавшей в подошву во время ремонта. Излишне говорить, что хозяйка от счастья на седьмом небе.
Фотографии сделанные в процессе ремонта:
Надеюсь, что информация по ремонту утюга BOSCH DA70 своими руками в домашних условиях будет для кого-то полезной.
Устройство современного утюга
Современные утюги трехъярусные, типичный состав:
- Ручка, составляющее единое целое с баком.
- Корпус, защищающий бак от раскаленной подошвы.
- Подошва с бойлером, дырочками, выпускающими пар.
Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.
Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.
Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.
Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.
Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.
Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.
Система разбрызгивания пара
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.
https://youtube.com/watch?v=iB0XRbpyo14
Сетевой шнур
Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.
При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.
Проверяем целостность шнура электропитания
Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.
Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.
