Самостоятельная разборка мотора пылесоса

Демонтаж и разборка мотора

Если проведенная диагностика указывает на поломку двигателя, пылесос разбирают до последнего винтика. Верхняя крышка корпуса уже снята, дальнейшие действия затрагивают электрическую часть агрегата:

Двигатель расположен в специальном отсеке нижней части корпуса пылесоса, но до него надо добраться. После снятия верхней крышки на глаза попадается электронный блок. В зависимости от модели пылесоса плата стоит сбоку или непосредственно на крышке пластикового отсека электромотора. От электронного блока отсоединяют все фишки с походящими проводами.

Откручивают винты, удерживающие крышку отсека мотора, и убирают ее в сторону. Вытягивают из гнезда сам двигатель. Он может быть заключен внутрь еще одного пластикового корпуса, который придется разобрать.

Открутив винтовые клеммы, извлекают щетки. Крыльчатка вентилятора закрыта металлическим колпаком. Кожух просто надевается или с вальцовкой краев. Во втором случае кромку отгибают отверткой. Колпак пытаются легонько сбить молотком.

После снятия кожуха приступают к демонтажу крыльчатки. Диски с лопастями надеты на вал ротора и прочно затянуты гайкой с левой резьбой. Чтобы якорь не проворачивался, его заклинивают деревянными брусками внутри корпуса. Гайку откручивают торцевым ключом. Крыльчатка легко снимется от руки или можно поддеть отверткой.

На корпусе мотора есть стяжные винты. Их все раскручивают. По корпусу легонько ударяют молотком, пытаясь разъединить на две части. Чтобы не запутаться при обратной сборке, все детали раскладывают на столе по очередности снятия с мотора.

После замены подшипников, чистки от грязи и других ремонтных работ выполняют сборку электромотора в обратной последовательности. Перед установкой двигателя на пылесос, рукой прокручивают вентилятор. Ротор правильно собранного электродвигателя от толчка должен сделать минимум 10 оборотов.

После ремонта электрической части весь пылесос собирают. Первое пробное включение делают кратковременное. Если двигатель запустился удачно, пробуют пропылесосить.

В инструкции оговорена разборка стандартной модели пылесоса. Дорогие агрегаты могут комплектоваться дополнительным вторым мотором внутри рабочей насадки – щетки. При выходе его из строя пылесос будет работать. Перестанут только двигаться ворсинки щетки.

При разборке моющего пылесоса дополнительно придется снять водяную помпу. Узел стоит сразу за входным отверстием пылесоса, куда прикручивается шланг. Помпа соединена патрубками, которые аккуратно снимают.

Разборку и ремонт бюджетных пылесосов несложно выполнить самостоятельно. Дорогостоящие роботы устроены сложно. Во время поломки чаще всего из строя выходит электроника. Агрегат лучше отнести в сервисный центр или полностью заменить мотор с электронной платой.

3 способа, как открутить гайку крепления ротора

Назовем их условно по технологии выполнения работ:

1. нарезание шлица-прорези;
2. фиксация петлей на удавку;
3. крепление в тисках через переходники.

Каждый из этих методов имеет свои преимущества и недостатки, может применяться в зависимости от наличия оснастки и инструментальной базы.

Прорезь на валу

Немного истории

Такая технология крепления ротора использовалась на коллекторном двигателе любого пылесоса, производимого во времена СССР. Для удобства ручной сборки и последующего ремонта на торце вала всегда в заводских условиях создавался паз для лезвия отвертки.

Ее усилие фиксировало положение вала ротора, а крутящий момент от гаечного ключа зажимал или раскреплял гайку. У меня сохранился подобный двигатель, который был использован в конструкции самодельного триммера. Эту прорезь хорошо видно на фотографии ниже.

Современные технологии

Сейчас производство широко использует промышленные роботы и автоматизацию всех процессов. К тому же маркетинговая политика известных производителей рассчитана на:

• длительный срок эксплуатации выпускаемого оборудования в пределах заявленного ресурса;
• выполнение ремонтов поблочной заменой отказавших устройств без их разборки.

По этим причинам дефектный коллекторный двигатель просто меняется производителем на новый без его разборки: так быстрее, проще и прибыльнее. Ну а наш домашний мастер любит по старинке все исправлять своими руками.

Как сделать прорезь

Гайка крепления двигателя пылесоса и вал ротора выполнены из обычной стали. В них можно сделать распил. Однако в нашем случае его не позволяет выполнить обычным способом углубление корпуса вентилятора, в котором они спрятаны. Поэтому придется использовать обыкновенную электрическую дрель домашнего мастера и циркулярную пилу соответствующего диаметра на ее окончании.

Затем на гайку ставим ключ, а на пропил в вале двигателя — отвертку. Остается приложить силу для создания противоположного крутящего момента и с его помощью разобрать крепление.

Эту технологию я не использовал: не было под рукой небольшой циркулярной пилы для резания металла. Попробовал в работе две другие методики.

А ее реализацию можете посмотреть в видеоролике Александра М “Как открутить гайку”.

Мертвая петля

Способ основан на удержании якоря за коллекторные пластины с помощью узла удавки. Пришлось проверить два варианта откручивания гайки с помощью:

1. мягкой медной проволоки:
2. пластиковой веревки.

Крепление проволокой

В принципе полихлорвиниловая изоляция монтажного провода хорошо обжимает вал ротора по коллекторным пластинам, сохраняя целостность их поверхности, и позволяет удержать его для выворачивания гайки.

Использовал провод из меди с диаметром 2,5 мм кв. Однако конструкция петли оказалась слабо затянутой и полностью удавку не обеспечила. При работе ключом я почувствовал, что вал прокручивается и не стал применять большую силу.

Когда вытащил из двигателя свою проволоку, то на ней увидел протертую изоляцию. С этим способом больше не стал экспериментировать. Однако такую технологию предлагаю посмотреть в видео HamRadio “Как открутить гайку на двигателе”.

Крепление шнуром

Взял кусок тонкой веревки и сложил ее вдвое по длине. Посередине продел мягкую проволоку, выполняющую роль иглы.

С ее помощью получилось удобно уложить мягкий шнур в петлю на удавку и пропустить его вокруг коллекторных пластин.

Завязал крепежный узел вокруг окна корпуса.

Попытка открутить гайку этим способом у меня не получилась: структура шнура оказалась слабой — он просто порвался от приложенных сил натяжения.

Если будете повторять этот способ, то выбирайте более прочную веревку, шнур или ремень.

Зажим в тисках

Чтобы зафиксировать якорь этим способом потребовалось изготовить из дерева два переходника в форме прямоугольных колодок.

Их поперечное сечение должно входить в отверстие корпуса для крепления щетки, а длина доставать до коллекторных пластин и немного выступать наружу. Эти расстояния лучше предварительно измерить с помощью штангенциркуля или линейки.

Причем сторону, прилегающую к ротору, необходимо обточить круглым напильником в виде сегмента для плотного прилегания к валу двигателя.

С помощью этих переходников удалось зафиксировать ротор двигателя в тисках, прижав со средним усилием.

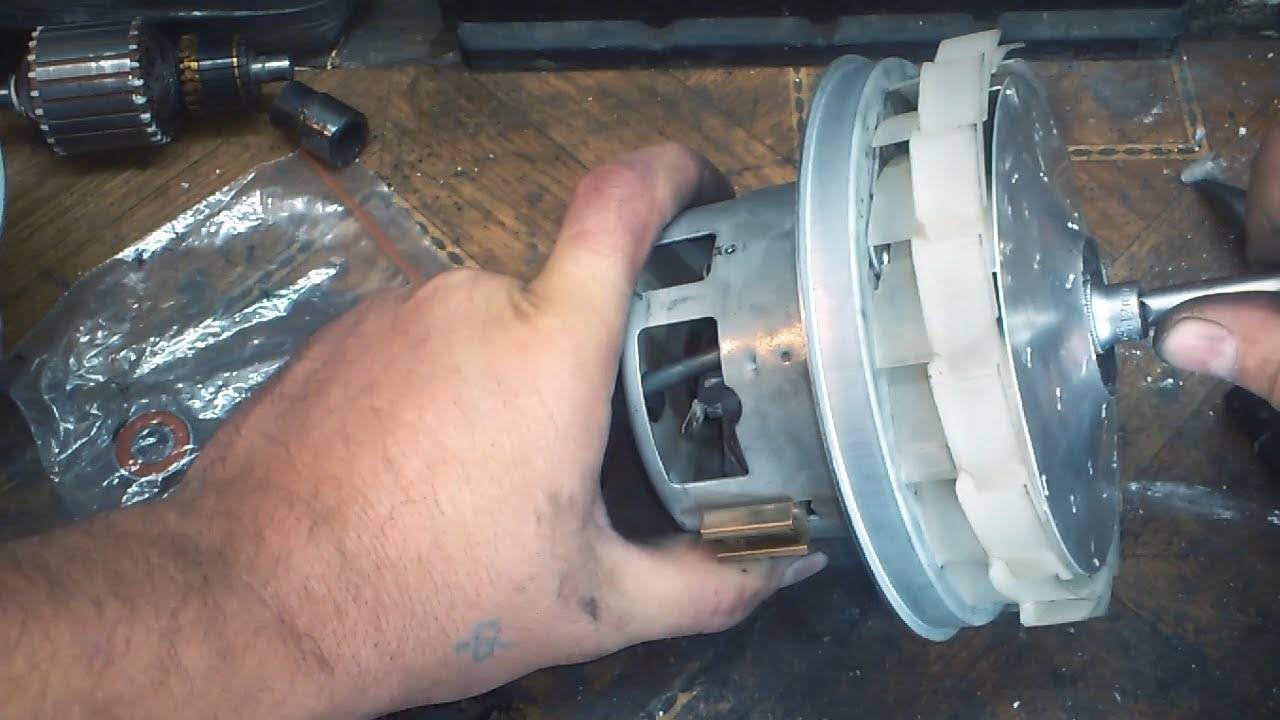

Осталось установить торцевой ключ на 12 мм и вращать его по ходу часовой стрелки.

Гайка безопасно откручена. На ее внутренней поверхности заметна выточенная заводская полость.

Разборка мотора пошагово

Для демонтажа двигателя необходимо иметь определенный инструмент и знать последовательность действий, а также нюансы, характерные моторам некоторых марок пылесосов.

Материалы и инструменты для разборки двигателя

Чтобы демонтировать мотор, нужно иметь под рукой такой инструмент, как плоскогубцы, ножовка, круглый напильник, небольшие тиски, два деревянных бруска, ключ на 12.

Алгоритм разборки

При разборке мотора правильно придерживаться следующего алгоритма действий.

1. Извлечение щёток. Процесс не вызывает никаких затруднений. В некоторых двигателях приходится открутить пару болтов, а в других ─ и того проще.

2. Снятие кожуха крыльчатки. Его края приходится местами отогнуть от корпуса двигателя, а затем снять, легко постукивая молотком.
3. Снятие крыльчатки. Эта процедура самая сложная и опасная, поэтому способы ее осуществления вынесены в отдельный подраздел.
4. Удаление подшипников. Манипуляция проводится при помощи съёмника.

Способы снятия крыльчатки

Снять крыльчатку с двигателя ─ задача непростая, так как гайка, которую следует открутить, находится в очень неудобном месте. Обычно для этого процесса используют три способа.

1. Вместо снятых щёток вставляют деревянные бруски соответствующих размеров, чтобы они немного выходили наружу. Концам, упирающимся в ротор, придают форму полукруга при помощи напильника. С обеих сторон бруски зажимаются тисками таким образом, чтобы не повредить ротор, но в то же время обеспечить его неподвижность при откручивании гайки.
2. Около 20 см мягкой изолированной проволоки сечением до 2,5 мм петлёй надевают на заднюю часть якоря, а затем, проворачивая якорь по часовой стрелке, наматывают на токосъёмник. Конец провода крепится к корпусу двигателя. После этого гайку можно открутить.
3. Третий способ требует от ремонтника ювелирной точности: нужно пропилить на торце вала, где сидит гайка, шлиц для отвёртки. Это можно сделать при помощи дрели или ножовки по металлу. Затем одной рукой при помощи отвёртки удерживают вал от вращения, а другой ─ откручивают гайку. Наглядно процесс можно посмотреть на видео.

Есть и четвёртый способ, но не гарантирующий целостность обмотки. Он заключается в том, чтобы расклинить вал якоря при помощи тонкой отвёртки, пропустив её через отверстие на торце мотора

Инструмент осторожно вставляется в зазор между ротором и статором. Гайка обычно сидит очень крепко, и приходится приложить много усилий, чтобы ее открутить

Особенности снятия крыльчатки на моторах разных брендов

Вышеописанные способы снятия крыльчатки подходят для пылесосов LG, Samsung, Karcher, Tomas twin tt и других.

Особую сложность представляет собой снятие крыльчатки с мотора без гайки. Это касается некоторых моделей Philips, Zemler. На месте гайки там стоит запрессованная шайба. Подцепить её нет никакой возможности, но есть один способ решить эту проблему. В шайбе делают два отверстия слева и справа от оси. Нарезают в них резьбу. Берут небольшую металлическую пластину и высверливают в ней три отверстия чуть большего диаметра, чем на шайбе. В среднем из них нарезают резьбу. На торце оси делают выемку. Через крайние отверстия пластины свободно пропускают болты и вкручивают в резьбовые отверстия на шайбе. Один болт закручивается в середину пластины и идёт на выемку торца. Получается своего рода съёмник. Прокручивая центральный болт по часовой стрелке, крыльчатку снимают с оси.

Некоторые модели двигателей не вызывают больших проблем при демонтаже. Мотор пылесоса Ракета легко разбирается при помощи длинной отвёртки. Однако гайка крыльчатки на нем снимается против часовой стрелки. Одной рукой нужно держать якорь, а другой ─ откручивать гайку. Также легко проделать эту операцию с двигателем Vitek.

Признаки фатальных поломок мотора

Всё вышесказанное о разборке двигателя не имеет смысла, если он не подлежит ремонту. Мотор не выходит из строя мгновенно. Проявлениями близкого конца могут быть следующие признаки:

• двигатель свистит и сильно гудит;
• при работе ощущается запах гари;
• перегревается корпус пылесоса;
• аппарат отключается после 10-15 минут работы.

Подобные проявления могут указывать и на менее серьёзные проблемы, но игнорировать их нельзя. Если все симптомы свидетельствуют о том, что двигатель вышел из строя, придётся заменить его новым.

Выбор нового двигателя

При выборе нового мотора важно учитывать некоторые параметры:

1. модель пылесоса;
2. идентичность форм старого и нового мотора;
3. наличие или отсутствие юбки под крыльчаткой;
4. мощность движка, указанная на моторе или корпусе пылесоса, — она колеблется в пределах от 1600W до 2200 W;
5. формы отверстий для держателя мотора.
6. соответствие габаритов старого и нового двигателей и их крыльчаток.

Пылесос стал одним из самых полезных и надёжных помощников человека. Этот агрегат может прослужить долго при надлежащем уходе и внимательном отношении к себе. Пользователю достаточно знать и применять на практике несколько несложных правил:

• давать возможность прибору отдохнуть;
• следить за чистотой фильтров;
• вовремя менять пылесборники;
• не допускать ударов по корпусу и не применять вредные моющие средства;
• у моющего пылесоса насухо протирать металлические элементы;
• следить за ритмичностью работы агрегата.

Кроме того, следует помнить, что к каждому пылесосу прилагается инструкция. А перед эксплуатацией любой техники необходимо внимательно изучить её, чтобы узнать все тонкости использования и обслуживания, присущие именно этой модели.

Профилактика поломок пылесоса

Для увеличения срока эксплуатации техники следует осуществлять правильный уход за ней. Регулярная профилактика неисправностей обеспечивает качественную и бесперебойную работу агрегата, а также предотвращает возникновение внезапных поломок или сбоев при использовании.

Периодический визуальный осмотр прибора позволит выявить изношенные детали и узлы, вовремя их заменить. Своевременная замена запчастей необходима для того, чтобы избежать более серьезных поломок других деталей.

Профилактический уход за двигателем

Уход за электромотором и ранняя диагностика неисправностей предупреждает возможные сбои в работе техники.

Рекомендуется один раз в 1-2 года осуществлять разборку двигателя, смазывать его, менять прокладки, уплотнительные резинки, прочищать фильтры, а также менять подшипники при их износе

Разборку пылесоса следует осуществлять в таком порядке:

• вынуть мусорный контейнер или мешок, фильтрующий элемент;
• открутить крышку корпуса;
• очистить все детали и механизмы от слоя пыли;
• раскрутить болты и отсоединить двигатель;
• разобрать его на детали, промыть, смазать, проверить состояние обмотки, щеточно-коллекторного узла, подшипников;
• при необходимости заменить изношенные детали;
• почистить НЕРА-фильтр.

Далее необходимо собрать прибор в обратной последовательности.

Общие рекомендации по уходу за агрегатом

Поскольку основная функция пылесоса – очищать помещение от пыли, его нужно регулярно освобождать от накопившегося мусора.

Чтобы предотвратить перегрев и поломки узлов, механизмов устройства, рекомендуется:

• после каждой уборки проверять чистоту фильтров, а при необходимости очищать их;
• своевременно опустошать пылевой мешок, контейнер для мусора;
• хранить технику в сухом помещении, предотвращая попадание воды на двигатель и внутренние детали;
• не допускать попадание острых предметов, которые могут повредить важные узлы прибора;
• соблюдать режим работы агрегата и не перегревать его.

Если же проблемы с устройством все-таки возникли, следуйте вышеуказанным основным рекомендациям по устранению поломок пылесоса.

Профилактика

Профилактика неисправностей стиральной машины включает в себя правильное использование устройства и профилактические проверки фильтров. Внешние имеют очень большое значение – поступающий внутрь механизма воздух проходит через них, и на фильтрах и защитной решетке скапливается большинство загрязнений. Когда решетка и фильтрующая система загрязняются слишком сильно, пыль и твердые частицы могут попадать сразу в движок, застревая в нем и повреждая его составляющие. Регулярный осмотр и замена загрязненных фильтров значительно продлит срок эксплуатации вашего устройства.

Любой мастер когда-нибудь впервые сталкивался с ситуацией, когда добравшись до двигателя пылесоса, он никак не мог понять, как его разобрать. А дело всё в том, что единственная видимая гайка, удерживающая всю конструкцию в сборе, не только плотно «сидит» на очень стойком герметике, но ещё и вращается вместе с ротором двигателя!

У каждого мастера имеется свой «фирменный» способ её безопасного отвинчивания. Мы рассмотрим здесь самый простой из них, для которого требуется минимум инструментов из домашней коллекции «на все случаи жизни».

Разборка

В зависимости от того, какой тип загрузки у стиральной машины LG, будет отличаться последовательность действий при ее разборе. Если у техники с фронтальной загрузкой под верхней крышкой располагается панель управления и различные датчики, то у прибора с вертикальной загрузкой там находится бак.

Стиралка-автомат ЛДжи с фронтальной загрузкой

Порядок действий при разборе стиральной машинки LG с фронтальной загрузкой:

1. Скрутить два болта, расположенных на задней стенке. Они удерживают верхнюю крышку. Иногда саморезов может быть три, что зависит от конкретной модели.
2. Потянуть на себя верхнюю крышку, возможно потребуется приложить определенные усилия. Поднять крышку вверх и снять ее.
3. Под крышкой располагается порошкоприемник. Чтобы извлечь его, нужно нажать на специальный язычок. Выходит лоток без труда.
4. Чтобы снять прессостат, отсоединяют патрубок и провода, после чего скручивают винты.
5. За порошкоприемником находится 2 болта, их необходимо выкрутить, после чего можно снять переднюю панель. Она держится на небольших хомутах. Затем последовательно отсоединяют все клеммы. Убирают панель в сторону.
6. После снятия электроники откручивают верхний противовес, который крепится на 4 болтах.
7. Теперь можно снять переднюю металлическую планку и кармашек для порошка. Сначала отсоединяют патрубок от барабана, затем резинку. Карман можно убрать в сторону.
8. Под передней крышкой стиральной машины LG также располагается сетевой фильтр. Он предназначен для подавления помех, возникающих в электросети.
9. Прежде чем открутить клапан для подачи воды, нужно отсоединить две клеммы. Сам клапан находится в углу, около задней крышки корпуса.
10. С манжеты извлекают прижимной тросик, после чего вытягивают саму резинку. Чтобы ослабить натяжение тросика, достаточно нащупать пружинку. После надавливания на нее, извлечь элемент не составит труда.
11. Откручивают один болт, на котором держится нижняя фальш-панель, снимают ее. Под ней находится металлическая планка, ее также скручивают.
12. Отсоединяют шланг подачи воды и приступают к разбору задней стенки. Сначала скручивают крышку, извлекая ее из пазов.
13. От бака отсоединяют клеммы ТЭНа и болт, которым он крепится, снимают хомуты. Трубчатый нагреватель является одним из важнейших элементов стиральной машинки, поэтому отключать его нужно аккуратно, стараясь не повредить. Если на ТЭНе образовалась накипь, его можно замочить в растворе лимонной кислоты.
14. Отсоединяют температурный датчик.
15. Открывают дверцу люка и выкручивают два болтика, которые держат замок. Чтобы снять переднюю панель вместе с люком, останется скрутить еще два винта сверху, после чего она без проблем отсоединится.
16. Теперь можно скрутить два противовеса, расположенных за дверцей люка и обрамляющих барабан.
17. Скручивают мотор, который крепится на двух болтах. Затем можно снять ремень. Сам мотор удобнее извлечь снизу, для чего нужно открутить нижнее дно.
18. Когда машинка окажется на боку, снимают насос, предварительно отсоединив идущий к нему патрубок.
19. Убирают пластмассовые задвижки, которые держат амортизаторы. Они располагаются с двух сторон.
20. Барабан просто снимают с пружин. Если нужно добраться до подшипников, бак делят на две половины. Они соединены болтами. Чтобы достать барабан, можно постучать по срединному болту молотком. Затем останется открутить шкив, извлечь сальник и подшипники.

На этом разбор стиральной машинки LG с фронтальной загрузкой завершен.

Инструкция по разборке стиральной машины LG — в видео:

С вертикальной

Существенных отличий между разбором стиральной машинки с вертикальной и фронтальной загрузкой нет. Отличается лишь порядок действий:

• выкручивают боковые крепежи, удерживающие панель управления, отклоняют ее назад, отсоединяют ведущие к ней клеммы;
• отсоединяют заливной клапан, заранее разжав хомуты, отключают резиновые шланги;
• выкручивают крепежи, на которых фиксируются боковые панели, сдвигают их и аккуратно снимают — теперь удастся получить доступ к болтам, фиксирующим переднюю панель;
• приступают к отключению основных узлов: мотора, помпы, прессостата;
• затем можно извлечь прижимной механизм и манжету люка;
• если требуется снять бак, откручивают противовесы и отсоединяют амортизаторы.

Таким образом удастся разобрать стиральную машинку с вертикальной загрузкой.

Как открыть

Корпус вакуумного пылесоса Samsung состоит из 2 половин, соединяемых винтами и защелками. Перед началом работы требуется демонтировать резервуар для сбора пыли или удалить мешок. Остатки загрязнения из ниши пылесборника удаляются влажной салфеткой. Шурупы располагаются во внутренней части ниши, дополнительный элемент крепления выносится на заднюю стенку.

После откручивания винтов можно открывать корпус. Рекомендуется использовать специальную пластиковую лопатку, которая вставляется в линию разъема и отводит зажимные элементы. После разделения половин требуется отключить жгуты кабелей, идущих к дополнительным элементам управления (применяются на части моделей).

Разборка и ремонт пылесоса

Если определено, потеря мощности, нагревание, и другие проблемы пылесоса связаны с  энергетическим узлом, нужно вскрывать корпус. Признаком того, что все болты и защелки сняты будет легкое отделение нижней части корпуса от верхней. Открывается свободный доступ к электрической схеме управления. В этот момент можно заменить пусковую кнопку, прозвонить схему с помощью мультиметра, найти обрыв в цепи, почистить контакты, протестировать работу регулятора мощности. Здесь снимают электрические разъемы, соединяющие сеть с корпусом мотора.

Двигатель пылесоса закрыт перегородкой, может быть прикручен к станине. Для ремонта необходимо снять ее, убрать прессованную пыль на конструкциях, на мягком текстильном кожухе, прикрывающем корпус.

Разборка начинается со снятия соединений проводов с электрических зажимов. Здесь же проверяют исправность плавкого предохранителя, установленного в корпусе мотора. Дальнейший демонтаж заключается в аккуратном снятии кожуха вентилятора и скручивании гайки крепления крыльчатки к валу. Убираются также угольные щетки, соединенные с электрической подводкой на 220 В.

В каком порядке разбирать электродвигатель пылесоса

В первую очередь стоит подготовить двигатель к тому, чтобы открутить гайку. Для этого выкрутите щетки, расположенные на задней части мотора и снимите кожух, который закрывает крыльчатку, установленную в передней части.

В некоторых электрических двигателях кожух сидит слишком крепко и для того, чтобы его снять, сначала необходимо с помощью плоскогубцев немножко отогнуть края. Сделать это нужно по всей окружности и только потом, воспользовавшись отверткой, можно будет подцепить кожух и полностью его снять с двигателя.

Для откручивания гайки важно правильно застопорить ротор. Сделать это нужно так, чтобы и обмотка, и якорь остались без каких-либо повреждений

(Якорь находится в задней части электродвигателя). Постарайтесь максимально плотно зажать гайку с двух сторон корпуса через отверстия, в которые вставляются щетки.

В данные отверстия легко можно вставить брусочки из дерева небольшого размера. После того, как брусочки будут вставлены, нужно с помощью слесарных тисков прижать их максимально плотно непосредственно к якорю.

Использование брусков для фиксации гайки

Для того, чтобы зафиксировать гайку, отлично подойдут бруски, которые имеют длину 4 сантиметра, а ширину примерно 1 сантиметр. Размер брусков нужно подогнать с учетом того, какие именно отверстия в двигателе вашего пылесоса. Они должны без проблем пролезать в отверстия для щеток и при этом впираться в якорь. В то же время концы брусков должны немного выходить наружу и иметь определенный запас. Это нужно для зажатия их тисками. Чтобы деревянные брусочки сжимали ротор и при этом не соскальзывали с него, их концы предварительно подпиливаются подготовленным напильником круглой формы.

Подготовка брусков для зажатия гайки

Когда бруски будут полностью подготовленные, вставьте их в отверстия на электрическом двигателе. Выпиленные концы должны находиться внутри. Затем плотно прижмите их непосредственно к якорю с помощью слесарных тисков. Это позволит зафиксировать якорь, чтобы он не прокручивался в то время, когда вы будете откручивать гайку на другом конце ротора.

Фиксация брусков с помощью слесарных тисков

После того, как ротор электрического двигателя будет надежно застопорен, можно будет воспользоваться гаечным ключом с подходящей в данном случае торцевой насадкой. Благодаря этому вы сможете без проблем выкрутить маленькую гайку, которая доставляет всем мастерам огромное количество хлопот.

Когда гайка будет снята, другие детали, из которых состоит электрический двигатель пылесоса, снимутся без особых проблем. Для их снятия достаточно воспользоваться самыми простыми отвертками. Когда мотор электрического типа будет разобран, то можно разобраться, что же именно спровоцировало появление странного шума во время его работы.

Электродвигатель пылесоса в разобранном виде
