Как самостоятельно отремонтировать аэрогриль

Аэрогриль не включается

Если прибор не включается, индикация на блоке управления не горит, то поиск причины нужно начать с внешнего осмотра прибора. Возможно, проблема заключается в неисправном шнуре питания, электрической вилке или повреждении корпуса.

При нарушении целостности изоляции шнура его необходимо заменить. Питающий провод может не иметь внешних повреждений, но, тем не менее, быть неисправным. Для проверки потребуется мультиметр. Шнур отсоединяется от прибора и проверяется на наличие контакта между концами кабеля мультиметром в режиме измерения сопротивления. Проверяется также исправность предохранителя, перегоревший меняется.

Многие модели аэрогрилей снабжены концевым микропереключателем на крышке, не позволяющим включать нагрев, когда рабочая чаша не закрыта. Если нажать на переключатель пальцем, можно услышать отчетливый щелчок. Отсутствие звука говорит о поломке контактов. Заменить концевик можно только после разборки корпуса крышки. Крышка является одновременно корпусом, содержащим все рабочие элементы.

Почему не работает аэрогриль: явные причины

Аэрогриль называют духовкой на реактивной тяге. Один такой прибор способен заменить сразу несколько. Поэтому существует просто огромное количество блюд, которые могут быть приготовлены по различным рецептам. Достаточно положить в устройство необходимые продукты и задать соответствующую программу. Остается только немного подождать, пока прозвучит звуковой сигнал.

Так, например, курица-гриль весом 1 кг может быть приготовлена всего за сорок минут. При этом весь процесс можно наблюдать через прозрачные элементы.

Но иногда случаются проблемы с работоспособностью этого устройства: не греет, не включается, не работает вентилятор. Чтобы произвести правильный ремонт, потребуется определение причины выхода из строя.

Причины

Если рассматривать аэрогриль конструктивно, то это относительно несложный технический прибор, в котором, по сути, может сломаться всего три составляющих: нагревательный элемент, термопредохранитель и блок управления.

В этом случае проблему можно считать самой маленькой. Устранить причину будет несложно.

Стоит починка аэрогриля, если сломался этот элемент, немало. Ведь он не может быть отремонтирован, а стоит прилично. Правда, иногда возможно восстановление устройства. Но сделать это смогут только специалисты, и то не всегда.

Сломан нагревательный элемент

Это также решаемая проблема. Стоит только купить новый. Однако здесь нужно пояснить. Дело в том, что ранее в этом качестве использовался стальной ТЭН. Он способен прослужить надежно и десять лет. Однако такой элемент имеет недостатки: не экологичен, высокие расходы электроэнергии, а также медленный разогрев. В итоге на его смену пришли карбоновый и галогенный элементы.

Такие устройства не только экономят электроэнергию, но и более оперативно разогревают пищу. Они выполняют подсветку изнутри аэрогриля. В итоге процесс готовки хорошо виден.

Более того, галогенное излучение способно убивать бактерии. Также галогенный нагревательный элемент стоит дешевле. В результате он чаще всего применяется в популярных моделях аэрогрилей.

Однако есть проблема – недолговечность таких нагревательных элементов. Срок службы составляет около двух лет. Хотя сэкономленных средств на оплате за электроэнергию за такой период может быть достаточно для покупки нескольких элементов.

Есть и еще один недостаток. Поставка таких составных элементов аэрогриля в регионы налажена недостаточно. В результате поломка такого элемента может быть связана с необходимостью поиска запчастей.

Но вернемся к рассмотрению поломок и возможностей для их устранения.

Не включается

В этом случае следует разобрать устройство и проверить предохранитель.

Если в сети произошел скачок напряжения, этот элемент мог выйти из строя, тем самым, не давая возможности для дальнейшего питания аэрогриля.

Если визуальный осмотр подтвердил предположение, предохранитель придется заменить на новый. Местоположение этого элемента можно определить, используя схему, приложенную к инструкции.

Нужно отметить, что разбирать аэрогриль стоит только в крайних случаях. Ведь иногда так бывает, что мы забываем включить прибор в розетку, а думаем, что он сломался. Хотя проблемы не существует. Поэтому следует сначала испробовать все возможные варианты, прежде чем приступать к «оперативному вмешательству».

И разбирать прибор следует, строго соблюдая технику безопасности.

Не работает вентилятор

Если выяснилось, что не наработает вентилятор в устройстве, следует аэрогриль разобрать, добраться до этого элемента и визуально оценить, нет ли повреждений, подсоединены ли все провода должным образом. Если оборвался проводок, его нужно припаять, используя паяльник и припой. В противном случае может потребоваться замена вентилятора. Для этого нужно приобрести аналогичный по размерам и характеристикам.

Не греет

Проблема или в цепи, или с нагревательным элементом. Следует все визуально оценить после разборки. Если есть разрыв цепи, ее нужно воссоединить. Если элемент имеет нагар, изменился его размер, придется заменить. Иногда возможно восстановление устройства, однако это чаще всего под силу специалистам.

Самостоятельно или при помощи специалиста?

Как выполнять ремонт, каждый решает сам. Ведь для этого должны иметься хотя бы элементарные знания, опыт в обращении с техникой. Если такого багажа нет, тогда стоит все же обратиться в мастерскую. Так будет надежнее, а вероятность восстановления работоспособности аэрогриля при этом возрастает в разы.

Отсутствует нагрев или обдув

Если все лампочки горят на приборе, то это говорит об исправной подаче электропитания. Но в случае когда при этом не происходит нагревание или обдув приготавливаемых продуктов, то рекомендуется обратиться в специализированный центр. При такой неисправности, вероятнее всего, произошел обрыв проводов, соединяющих детали прибора.

Совет! Для устранения такой поломки своими руками необходимо полностью разобрать аэрогриль, чтобы проверить целостность каждого проводка и состояние электрических всех соединений.

Отсутствие нагрева или обдува также может быть следствием выхода из строя блока управления. В этом случае не работают такие элементы:

  • таймер;
  • термостат;
  • кнопка переключения режимов.

Проблема с управляющим блоком наиболее часто возникает у дешевых, неоригинальных, приборов без сертификатов с сенсорными дисплеями. Неполадка считается одной из самых сложных поломок, требующих для устранения специальных знаний в области электротехники. При неисправностях подобного рода лучше сразу отключить прибор от сети, вынув вилку из розетки.

Для самостоятельного ремонта, нужно проверить целостность контактов и прозвонить плату при помощи тестера (мультиметра). В том случае, если никаких сигналов не будет, то ремонт в домашних условиях будет очень сложен для непрофессионалов. Лучше отнести в ремонтную мастерскую агрегат.

Достоинства и недостатки аэрогриля

Почему аэрогриль устроен именно так, а не иначе — большой вопрос. Судите сами:

Внутри стоит кварцевая лампа, которая отделена от рабочего отсека решеткой. Сталь специально сделана с толстыми перекрытиями, чтобы половина излучения приходилась именно на нее. А куда же девается остальное? Греет стол, пол, повара и даже потолок!

Это не очень рационально. Известно, что КПД галогенной лампы составляет 98% или около того, но если свет обогревает все помещение, это не очень хорошо для готовки. При этом чаша аэрогриля также сделана из стекла и останавливает в основном ультрафиолетовое излучение, но никак не инфракрасное. Для повара это, безусловно, полезно. Инфракрасным излучением пользуются для лечения, профилактики и снятия постсиндромов при многих болезнях. Можно почувствовать тепло от лампы аэрогриля, если поднести руку. И это не конвективный нагрев! Когда лампа выключается, то рука перестает чувствовать тепло. Вот это и есть единственный и самый большой недостаток аэрогриля.

Кроме того прибор не может работать в полностью автоматическом режиме при готовке иных блюд. Некоторые могут возразить, что и мультиварка не всесильна, но у нее как раз главные рецепты автоматизированы. А вот над побочными уже придется постараться. В аэрогриле же мы считаем доминирующим преимуществом возможность получения жаркого без масла. И это главное блюдо автоматически сготовить не получится. Все равно кто-то должен за аэрогрилем следить, в нужный момент перевернуть мясо на решетке. И хотя в книге рецептов про этот момент ничего не сказано, курица не приготовится, если будет лежать все время на одном боку. Сверху жаркое запекается ударно, снизу получает очень мало тепла. (См. также: Ремонт телевизоров своими руками )

Прибор не включается

Если аэрогриль не включается, а на световой панели вдобавок нет никакой световой индикации, то первое, что нужно сделать – осмотреть устройство на наличие внешних поломок. Вполне возможно, что причина неисправности заключается в повреждении корпуса, кабеля питания либо вилки.

В том случае, когда поврежден кабель, достаточно просто поменять его новым или проводки в месте разрыва подсоединить заново и заизолировать. Шнур может внешне выглядеть целым, но быть неработоспособным. Для определения целостности жил кабеля понадобится мультиметр (на фото далее).

Важно! Для диагностики нужно отсоединить шнур питания от аэрогриля и в режиме измерения сопротивления, выставленном на мультиметре, проверить целостность жил: дотрагиваться щупами до противоположных концов каждой из них. Если провода в кабеле целы, то прибор будет показывать, что сопротивление их практически равно нулю

Когда есть обрыв в жиле, то мультиметр выдаст бесконечность.

Далее, мультиметром таким же образом необходимо проверить предохранитель. Если он не работает, то его следует заменить.

Аэрогрили на крышке содержат концевой микропереключатель. Он блокирует работу прибора, если крышка не закрыта герметично. При нажатии на переключатель должен раздаться характерный щелчок, который свидетельствует о его исправном состоянии. Если звук отсутствует, то это может говорить о плохих контактах или их поломке. Замена концевика производится путем разбора оболочки крышки.

Чтобы проверить концевой выключатель и не разбирать всю крышку, нужно определить какие провода подходят к нему с управляющей платы: как правило, только два провода подключены. Далее, необходимо открепить их от электросхемы и подключить к мультиметру. При нажатии на микропереключатель, на приборе значение сопротивления должно измениться от бесконечности до 0. Если нет изменений на мультиметре, значит, концевик не работает и нуждается в замене.

Распространённые проблемы

Любой ремонт электрического гриля своими руками или аналогичного устройства требует знакомства с внутренним устройством. Электрическая схема состоит из выключателя на крышке и рукоятке. От него сигнал через таймер выходит на мотор, запускающий вентилятор. По параллельной схеме подключаются реле и кварцевые лампы.

Часто приходится сталкиваться со следующими неисправностями:

  • устройство не включается и не реагирует на управление;
  • устройство слаобо греет;
  • не крутится вентилятор аэрогриля;
  • сломался основной управляющий блок.

Обычно тушка курицы весом около 1,5 кг готовится примерно 1 час. Степень готовности можно наблюдать через прозрачные стенки. Если сроки заметно увеличиваются, то это говорит о возможных неисправностях. Встречаются и другие проблемы – аэрогриль просто не реагирует на нажатие кнопок или возникают другие неисправности. Но ваш прибор ещё можно отремонтировать.

Это интересно: Подключение перекрестного переключателя Coswall с 6 контактами: во всех подробностях

Электрическая поверхность

Для начала поговорим о том, как отремонтировать электрическую варочную поверхность и какие неисправности могут быть у данного варианта плиты. Чаще всего владельцы сталкиваются с ситуацией, когда варочная панель не работает либо не нагревается одна из конфорок при подключении питания.

В этом случае ремонт сводится к тому, что нужно выполнить следующие этапы:

  1. Проверить напряжение в розетке, т.к. возможно вышла из строя именно эта электрическая точка, в результате чего отсутствует питание.
  2. Тщательно просмотреть шнур и вилку на наличие механических повреждений. Иногда на этом ремонт и заканчивается – нужно просто заменить электрическую вилку либо шнур.
  3. Демонтировать варочную поверхность со столешницы, отключив все провода и открутив крепежные планки.
  4. С помощью мультиметра проверить термопредохранитель (на фото ниже) и трансформатор. Если сопротивление отсутствует либо отличается от номинального, нужно заменить элементы цепи на новые.
  5. Проверить все соединения проводов (на блоке управления, переключателях, терморегуляторе, конфорках) и убедиться, что нет банального обрыва цепи. Сначала постарайтесь визуально найти неисправность, а потом уже мультиметром прозвоните все участки цепи согласно схеме.

Зачастую, найти поломку электрической варочной панели своими руками не сложно, если Вы умеете обращаться с мультиметром. При отсутствии данного прибора можно воспользоваться индикаторной отверткой, которая покажет наличие напряжения на определенном участке цепи.

Помимо этого хотелось бы рассказать, почему варочная панель может перестать работать, чтобы Вы знали причину неисправностей и способы ремонта каждой. Итак, среди основных поломок, чаще всего встречаются следующие:

  • Перегорает плавкий предохранитель в результате скачка напряжения. Замена не представляет ничего сложного, к тому же стоимость предохранитель мизерная. Чтобы защитить технику от такой неисправности рекомендуется установить устройство защиты сети от перенапряжения.
  • Не работает конфорка (одна либо сразу же несколько). Вероятнее всего произошел обрыв цепи на ТЭНе. Если это проводок отпаялся, ремонт своими руками не будет сложным при наличии паяльника. Если же нагревательный элемент перегорел его нужно заменить на новый. Прозвонили ТЭН, а он целый? Проверьте блок управления, иногда еще обрыв контакта происходит на переключателе, который нужно или отремонтировать, или заменить.
  • Не работает сенсор. Тут уже дела обстоят посерьезнее, т.к. сенсорную варочную панель сложно будет ремонтировать электрику-новичку. Сначала, как и в предыдущих случаях, прозвоните сенсор. Если же найти банальную причину неисправности не удается, Вам придется либо заменить сенсорную панель, либо сдать в ремонт. Обычно выход из строя данного элемента цепи встречается крайне редко и вызван неправильной эксплуатацией техники. Если Вы обнаружили, что сенсор не включается после мойки, значит, блок управления попросту перегорел от солевого раствора, которым рекомендуют мыть поверхность некоторые горе-советники на форумах.
  • Не нагревается либо слабо греет. Опять-таки, прозвоните нагревательный элемент, термостат, регулятор температуры. Может возникнуть противоположная ситуация, когда электрическая варочная панель сильно греется и не отключается. В этом случае с вероятностью 95% можно сказать, что причиной перегрева является выход из строя термостата, который не отключает питание при достаточном нагреве конфорок. Ремонт термостата не производится, поэтому его нужно заменить.
  • Треснула поверхность. Редчайший из случаев, который может произойти со стеклокерамической варочной панелью. Если Вы увидели, что на поверхности образовалась паутина из трещин, и при этом Вы на 100% уверены, что никто из семьи не уронил на нее тяжелую посуду, причины может быть две.

Первый вариант – брак от производителя, иногда случается, в чем мы убедились по одному из отзывов в интернете, в котором говорилось, что электрическая варочная плита Ariston треснула сама по себе и пострадавшему заменили технику на новую по гарантии. Однако чаще встречается другое объяснение неисправности – неправильная эксплуатация, которая подробно расписывается в инструкции к технике. В последнем случае ремонт варочной панели будет дорогостоящим и только по Вашей вине.

Сразу же рекомендуем просмотреть наглядную видео инструкцию, в которой показывается, как правильно отремонтировать электрическую поверхность:

Как самостоятельно починить технику

Распространенные неисправности аэрогрилей

Ремонт аэрогриля может потребоваться в различных ситуациях. При всей кажущейся простоте наиболее уязвимой его частью является электрическая схема. В ее состав входят выключатели на блоке управления и рукоятке. От них ток подается через таймер на обмотку двигателя вентилятора.

Электрическая схема аэрогриля

Параллельный контур включает в себя термореле и кварцевую лампу. Некоторые модели оборудуются обычным ТЭНом. Наибольшее количество отказов бывает связано с неполадками перечисленных элементов. Самые распространенные из них требуют отдельного рассмотрения.

Не реагирует на включение

Отсутствие реакции бытового прибора на включение свидетельствует о произошедших изменениях в электрической цепи. Проверке подвергаются:

  • вилка;
  • силовой кабель;
  • блокиратор негерметичного закрытия, который обычно размещается в ручке аэрогриля;
  • все внутренние компоненты электросхемы.

Устранить видимые дефекты, заключающиеся в обрыве проводов или отсоединении контактов, сможет любой домашний мастер. Замена вышедших из строя электрических устройств потребует приобретения аналогичных деталей, правильной их установки и подключения. При должной внимательности и аккуратности это тоже не должно вызвать серьезных проблем.

Наиболее часто аэрогриль не включается из-за поломки предохранителя, блокирующего работу при открытой или неплотно закрытой крышке. При нажатии на исправное устройство должен раздаться характерный щелчок.

Если звук отсутствует, прозвоните его мультиметром, подключившись к контактам или двум подходящим к нему проводам. При нажатии на микровыключатель на тестере должно отображаться изменение его сопротивления с бесконечности до нуля. Для замены предохранителя придется разбирать крышку аэрогриля.

Используйте мультимер для обнаружения проблемных деталейПроверьте! Иногда неправильно выставленный режим работы не может быть выполнен прибором.

Слабо греет

Отсутствие нагрева или недостаточная его интенсивность свидетельствуют об отклонениях в работе нагревательного элемента, в качестве которого выступает галогеновый нагреватель для вашего аэрогриля или обыкновенный ТЭН. В этом случае необходимо произвести его осмотр на наличие видимых дефектов, «прозвонить» само устройство и участки схемы, идущие к нему. Менять нагревательное устройство следует на аналогичное.

Менять ТЭН нужно на аналогичный

Не крутит вентилятор

Когда у аэрогриля не работает обдувающий вентилятор, он теряет все свои эксплуатационные преимущества. Симптомами подобной неисправности являются:

  • неравномерная термообработка пищи, выражающаяся в непрожаривании нижних слоев блюда;
  • отсутствие характерного звука работающего мотора.

Иногда причиной отказа становится обрыв провода или отсоединение контакта. Если окажется, что вышел из строя двигатель, придется выполнять замену мотора или всего комплекта вместе с вентилятором.

Вышел из строя блок управления

Неисправность блока управления может выражаться в невозможности включения прибора или в его отказе переключать режимы. Наибольшую проблему доставляет поломка сенсорных устройств. В этом случае потребуется замена дорогостоящего оборудования силами профессионального мастера.

Большинство из названных неисправностей устраняются своими руками при ремонте аэрогриля, но если вы не уверены в собственных силах, обращайтесь в ремонтную мастерскую.

Будьте внимательны! Часто небрежно вставленная в электрическую розетку вилка или неплотно закрытая крышка способны привести к ненужному беспокойству по поводу работоспособности аэрогриля.

Наиболее проблематична поломка сенсорных устройств

Это интересно: Как сделать, чтобы кухонная вытяжка работала от аккумулятора: выявляем суть

Ремонт аэрогриля

Работал аэрогриль исправно в течении нескольких лет, куплен был давно и вдруг перестал управляться, т.е. не происходило ответной реакции при нажатии на кнопки выбора режима, температуры, в общем он замолчал. Тщетные попытки включать аэрогриль в розетку и отключать положительного эффекта не дали. Стал вопрос что делать: или нести, а точнее везти в мастерскую, где предварительно ремонт в зависимости от сложности ремонта мог составить от 1/5 его первоначальной стоимости до 1/3 стоимости, если не больше, а при замене некоторых узлов сумма ремонта могла дойти и до половины стоимости аппарата. После настойчивого предложения жены: давай отвезем его в ремонт и зачем мучиться, я сказал, что совесть мне не позволяет так быстро отступить и пока я не «сдамся», а попробую предпринять все возможное для ремонта дома.

Приступаем к ремонту, для этого снимаем крышку, её переворачиваем и откручиваем винты, обязательно запоминаем в какой последовательности откручивали винты, очень удобно, если вы примените фотоаппарат или свой смартфон, что в дальнейшем освободит вас от ошибок и сомнений. С начало откручиваем вот такие три винта с металлической крышки.

Далее снимаем защитную решётку и перед нами открывается нагревательный элемент и лопасти вентилятора. Откручиваем крепежную гайку лопасти вентилятора, снимаем её и аккуратно укладываем на заранее подготовленное место.

Обращаем еще раз внимание на то, что все снятое аккуратно укладываем, чтобы потом не пришлось искать. Откручиваем винты, после этого нам предстоит открутить три винта крепления расположенных по кругу — три под спиралью и четвертый винт крепления термодатчика рядом со спиралью (смотрите на фото)

На фото винт крепления термодатчика, рядом расположен винт крепления держателя нагревательного элемента, его откручивать не надо, если нет в этом необходимости, т.е. пока нагревательный элемент остается на месте

При разборке стоит внимательно обратить особенное внимание на состояние элементов аэрогриля. В ходе разборки, при попытке отсоединить контакты от нагревательного элемента, обнаружилось, что один из них почти свободно вытащился из зажима, его пришлось надежно перезакрепить, т.е

провести профилактику и в дальнейшем в этом месте не произойдет перегрева и обрыва контакта.

Далее обследуем электронную плату аэрогриля, для этого освобождаем её, открутив винты крепления, изолирующие прокладки, освободив от крепления термодатчика и крепления микровыключателя, отсоединить контакты силовых проводников к плате

Во время работы соблюдайте осторожность, чтобы не внести дополнительные поломки

Вынимаем электронную плату и начинаем проверять элементы: -прозваниеваем срабатывание контактов микровыключателя; -проверяем исправность транзисторов; -проверяем исправность диодов; -проверяем и другие элементы. После проверки элементов платы, пропайки элементов, которые были под подозрением и повторной подачи напряжения положительных результатов не принесло. Осталось последнее предположение — контроллер, но как проверить работоспособен он или нет? Было принято решение промыть плату с обеих сторон средствами обезжиривания, находящийся в распоряжении хозяйки на кухне. Так было и сделано, платы промыли с обеих сторон, просушили. После сборки аэрогриль заработал как раньше, переключались режимы, управление было в полном порядке.

Для закрепления результата и не повторения подобного при эксплуатации в дальнейшем, решено покрыть платы электроизоляционным лаком с дополнительной просушкой, так и было сделано: отдельные элементы платы закрыли скотчем и покрыли «Лак пластиком» с просушкой.

После сборки аэрогриль работает как положено, во всех режимах.

Ремонт аэрогриля своими руками

Если вы убедились в правильности выполненного подключения, наличии напряжения в розетке и в плотном закрытии крышки, а аэрогриль отказывается выполнять ваши команды — необходимо проверить работоспособность его электрической начинки. Для этого «прозванивается» мультиметром вся электросхема и отдельные ее участки с целью обнаружения очага неисправности. В ходе проверки и для замены отбракованных узлов придется выполнить разборку бытового устройства.

Разборка конструкции аэрогриля

Как правильно разобрать аэрогриль? Последовательно выполнить ряд несложных операций:

  1. Убедиться в том, что вилка прибора вынута из розетки;
  2. Открутить несколько винтов и демонтировать решетку кварцевой лампы;
  3. Демонтировать наружную крыльчатку вентилятора;
  4. Снять все перегородки, препятствующие доступу к мотору и кварцевой лампе;
  5. Отсоединить разъемы проводов неисправного элемента и произвести его замену.

Перед тем как собрать отремонтированный аэрогриль, убедитесь в надежности контактов замененной детали. Сборка производится в обратной последовательности и заканчивается рабочими испытаниями.

Замена элемента

При отказе нагревательного элемента следует заменить его на новую деталь такой же конструкции и мощности. Для этого вы производите полную разборку прибора, вставляете и фиксируете с использованием имеющегося в наличии крепежа купленную в магазине запасную часть, аккуратно выполняете все подключения и заново собираете аэрогриль.

Иногда владелец желает заменить галогеновую лампу, рассчитанную на два года работы, на обыкновенный спиральный ТЭН, эксплуатируемый обычно по 8-10 лет. Подобное вмешательство в изначально продуманную и многократно испытанную заводскую конструкцию потребует самостоятельного изготовления узла крепления. Одновременно надо учесть изменение потребляемой мощности и условий теплообмена. Даже привлечение к этой работе опытного мастера не гарантирует положительного результата.

Комментарии

Выделить → Я нашёл инструкцию для своего аэрогриля здесь! #manualza

Если соблюдать все инструкции, то жить будет некогда.

Устройство типичного аэрогриля

В аэрогриле решетка выполняет роль одновременно инфракрасного излучателя и нагревательной спирали, которая обдувается вентилятором. В каждом приборе имеется инфракрасная лампа, которая является первичным источником тепла. Крышка съемная (с нее следует начать, когда нужно отремонтировать аэрогриль), и кольцевой элемент расположен по ее периметру снизу. Все это отделено от рабочего отсека из гигантской прозрачной чаши стальной решеткой с произвольной формы отверстиями. Если брать ремонт аэрогриля Хоттер, то придется столкнуться еще с механизмом подъема крышки на петлях.

Мы сказали, что устройство аэрогриля напоминает утюг по одной простой причине. В нем регулятор выполнен по той же самой схеме на основе биметаллической пластины. Разумеется, конструкций много, и мы не можем перечислить их все, но самые простенькие приборы устроены именно так: (См. также: Стимер для аэрогриля )

  • Сама чаша отсека герметична. В нее чуть приопущена укрепленная на крышке кварцевая лампа, защищенная решеткой.
  • Примерно на уровень стыка крышки и чаши приходится нижняя лопасть вентилятора. Это несколько необычная конструкция. Она состоит из двух беличьих колес, разделенных перегородкой. Нельзя назвать каждое из них вентилятором осевым или тангенциальным — это нечто среднее между ними. Нижние лопасти работают на обдув еды, верхние на охлаждение двигателя. Не забывайте, что у аэрогриля должен поддерживаться длительный режим работы, следовательно, никак нельзя обойтись без принудительного охлаждения. Оба вентилятора двигают воздух вниз и по тангенциальной составляющей наружу.
  • Через щели корпуса крышки поток входит, обдувает двигатель, выходит в сандвичевый промежуток между камерами (пищевой и технической) и выбрасывается наружу через ряд прорезей. Поток обдувает кварцевую лампу и решетку. Однако лопасти не является плоскими, как это обычно бывает у тангенциального вентилятора. Они чуть-чуть изгибаются под небольшим углом, чтобы увеличить силу всасывания. В пищевом отсеке воздух засасывается по центру и выкидывается на кварцевую лампу. В перегородке между лопастями имеется ряд щелей. Две из них служат для входа электрического кабеля кварцевой лампы, прочие прорезаны для отвода лишнего давления при готовке. Поэтому ситуация, когда крышка будет скинута во время разогрева, исключена. А вот хлопать по чаше аэрогриля она может, при этом раздается характерный резкий глухой стук. От мотора лопасти также отделены стальной перегородкой, в которой прорезаны вентиляционные щели.

Самостоятельный ремонт аэрогрилей требует знания внутреннего устройства. На входе электрической схемы обычно стоит выключатель, который придавливается ручкой. Затем через таймер запитывается мотор вентилятора. Параллельно этой ветке подключены реле (которое регулируется соответствующей ручкой) и кварцевая лампа накала. Для удобства имеется пара индикаторов:

  1. Работа таймера. Лампа горит, пока тикает взведенный механизм.
  2. Работа кварца. Лампа горит синхронно с нагревательным элементом.

Многих интересует, зачем вообще нужны эти индикаторы. Пригодятся, когда ремонт аэрогриля своими руками станет неизбежностью!

  1. Если горит индикатор кварца, но нет нагрева, готовьте пять сотен на замену спирали.
  2. Пока горит индикатор таймера, должна работать программа. Даже если пружинный механизм остановится. В положении покоя, напротив, ни индикатор не должен гореть, ни кварцевая лампа греть.

На регуляторе температуры можно заметить режим самоочистки. Это сегодня очень популярное слово, и аэрогриль без такой опции обойтись не смог, естественно.

На самом деле ничего сложного нет. Внутрь чаши заливается ведро воды с моющим средством (для посуды), но так, чтобы пена не доходила до вентилятора. После этого таймер включается примерно на 40 минут. По истечении указанного времени решетка кварцевой лампы и лопасти вентилятора должны стать намного чище.

Разобрать аэрогриль

Начать следует решеткой кварцевой лампы. Затем снимаются нижние лопасти, перегородка. Сняв верхнюю «беличью клетку», получим доступ к стенке двигательного отсека. За ней начинка прибора. Кварцевая лампа крепится к перегородке скобами. Разъемы кабелей съемные, лучше провести демонтаж, металлический крепеж не трогать. Если, конечно, не требуется заменить кварцевую лампу.

Надеемся, теперь читателям портала ВашТехник под силу ремонт аэрогриля Hotter, ремонт аэрогрилей Ves, устроенных схоже. Готовьте шашлык, курицу. Выходит замечательно, входит в рот того лучше: ом-ном-ном.

  • Стимер для аэрогриля
  • Ремонт хлебопечки своими руками
  • Ремонт люминесцентных светильников и люстр своими руками
  • Ремонт вентиляторов своими руками

Добрый день. У меня в аэрогриле сенсорное управление. Сейчас цифры показывают не полностью, наверное внутри перегорели какие-то подсветки. Как их можно заменить в домашних условиях

Не подскажете, с какой частотой должен вращаться вентилятор аэрогриля?

На аэрогриле имеется устройство, напоминающее диод или сопротивление, aupo bf133 Tf 133C не прозванивается. Аэрогриль не работает. Что это?

Это термопредохранитель на 250 вольт 10 ампер 133 градуса. На большую температуру ставить не нужно. Крепится обжимом, т.к. при пайке паяльником выйдет из строя. Исправный термопредохранитель прибором прозванивается, 0 ом.

Перестал работать вентилятор.

Я решил помыть верхнюю часть аэрогриля HOTTER после чего перестал работать вентилятор, при этом нагревательный элемент работает, а обозначения на дисплее мигают. С уважением Евгений.

Перестал работать вентилятор.

Треснула жаропрочная стеклянная чаша. Где приобрести взамен?

Кнопка “Пуск” не включает аэрогриль HOTTER

Добрый день!Аэрогриль SUPRA SGS-1247. После включения в сеть всё работает как надо. но после отработки программы и остановки вентилятора, ТЭН продолжает греть. Отключается только выдергиванием из розетки. Уже весь перебрал, никак не пойму в чем причина. Нести в ремонт нецелесообразно по экономическим соображениям.

Ответьте пожалуйста: где можно приобрести запчасти к аэрогрилю HOTTER HX-1087 TIGER? Конкретно вентилятор.

Где можно купить вентилятор для аэрогриля хоттер?

Определение работоспособности электродвигателя вентилятора

Есть несколько признаков, по которым можно определить, что неисправен вентилятор:

  • нет обдува или очень слабое движение воздушного потока;
  • аэрогриль гудит при включении;
  • при работе от устройства исходит нехарактерный грохот или скрежет.

Для выявления причин, необходимо разбирать прибор дальше. Нужно разъединить нижнюю часть вентилятора и электродвигатель (они скреплены с помощью винтов).

Далее, следует внимательно провести осмотр двигателя: нужно обмотку и все соединительные провода просмотреть на наличие подгоревших участков и на предмет их внешней целостности.

Если на вал попал жир и застыл, то он может вызвать нарушения в работе как электромотора, так и соответственно вентилятора. В этом случае лопасти вентилятора будут крутиться очень медленно или вовсе не сдвинутся с места. Рекомендуется очистить вал двигателя от загрязнений. После следует смазать его специальным машинным или оружейным маслом.

Если обмотка двигателя внешне целая, то для определения наличия внутренних разрывов в ней потребуется воспользоваться мультиметром. Для этого прибором необходимо прозвонить вывода обмотки. В случае обрыва цепи, нужно будет купить новый электродвигатель. При этом необходимые запчасти для ремонта можно приобрести на официальных сайтах фирмы-производителя или в магазинах, которые занимаются продажей бытовой техники.

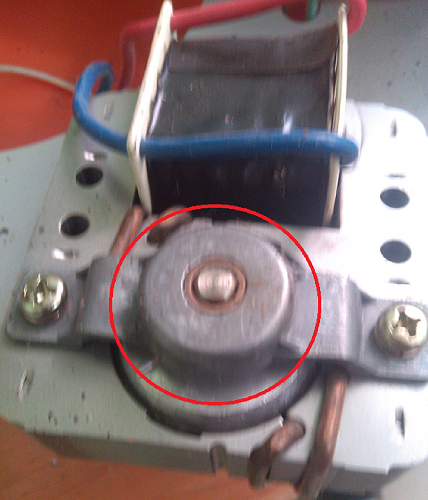

Громкие звуки при работе прибора могут быть вызваны неисправностью подшипника на валу электродвигателя. Он располагается с обратной стороны.

Очень часто проблема заключается в загустевшей смазке. При этом, открутив 2 винта, можно получить доступ к подшипнику и убрать старый смазочный материал. После этого нужно проверить целостность подшипника. Если он в порядке, то его необходимо смазать маслом.

Важно! Когда подшипник рассыпался, сильно износился или имеется трещина в обойме, тогда требуется заменить его. Далее, нужно в обратном порядке собрать аэрогриль, вернув крышку на место. Для распределения масла внутри подшипника и проверки легкости вращения вентилятора, рекомендуется провернуть лопасти вручную

Для распределения масла внутри подшипника и проверки легкости вращения вентилятора, рекомендуется провернуть лопасти вручную

Далее, нужно в обратном порядке собрать аэрогриль, вернув крышку на место. Для распределения масла внутри подшипника и проверки легкости вращения вентилятора, рекомендуется провернуть лопасти вручную.
