Как пользоваться мультиметром: инструкция для новичков

Классификация мультиметров

Существует две основные группы тестирующих приборов (мультиметров). Одни из них называются аналоговыми. Устройство мультиметра такого типа отличается наличием циферблата со шкалой. Показания снимаются визуально, когда стрелка, отклонившись от «нулевого» положения, указывает на конкретные цифры. Такие системы уже устарели. Поэтому все, о чем пойдет речь дальше, касаются приборов нового типа – электронных. Работать с ними удобней, возможностей больше, показания точные, погрешность меньше.

Как пользоваться тестером аналогового типа, рассказано в другой инструкции. Сейчас они применяются редко, ведь при снятии показаний, например, напряжения степень погрешности слишком велика. Изначально измерения правдоподобны, но показываются с отклонением. Но сюда нужно добавить человеческий фактор, когда глаз не всегда улавливает минимальное отклонение стрелки. Цифровые устройства не боятся вибрации. От механических колебаний показания не зависят. Индикатор четко указывает величину измеряемого параметра.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

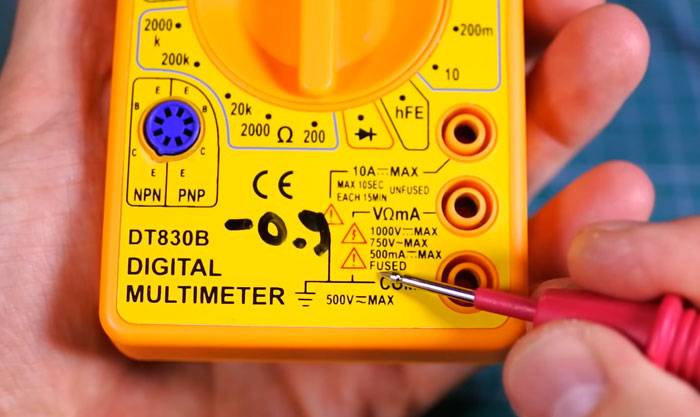

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Проверка напряжения

Рекомендуем начать с того, чтобы проверить напряжение на батарейке. Это совершенно безопасно для человека и используемого им тестера. Батарейка скорее всего тоже не пострадает

Зато можно будет научиться на этом примере такой важной вещи, как полярность напряжения

У мультиметра имеется два щупа. Один из них красный, и это традиционно так называемый плюс. Чёрный провод фактически является общим, и на лицевой стороне он обозначается, как COM (common). Это земля или, как её ещё называют, минус. При этом гнёзд в тестера обычно три или четыре. Чёрный провод обычно находится на одном месте, а красный передвигается сообразно используемой шкале и виду работ. Обычно это касается как раз токов и напряжений, а все остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Для этого находим на лицевой панели букву V с прямой чертой возле неё, под которой находится три точки (см. рис). Смотрим номинал батарейки с ставим такой диапазон, чтобы эта цифра гарантированно попала внутрь.

Некоторые цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это позволяет повысить точность измерений во многих случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, а чёрный – к отрицательному. После этого на экране должен появиться номинал с небольшими отклонениями. Если полярность перепутана, то цифра будет отрицательной. С аккумулятором телефона будет тоже все просто. На корпусе батареи обычно имеется три контакта, и лишь один из них – чаще всего левый – является источником напряжения. Два других – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи обычно надписан не её корпусе. Например, это может быть 3,5 В. То есть ставим на мультиметре диапазон до 20 В. Также можно проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Вот почему в быту говорят, что батарейки «сели».

Кнопка выбора рода тока (переменный/постоянный)

Крайняя левая кнопка — род измеряемого тока и напряжения. Если эта кнопка отжата — прибор измеряет постоянные ток и напряжение (DC — Direct Current, постоянный ток) в соответствии с выбранным пределом измерения.

Если кнопка нажата, мультиметр измеряет переменные ток и напряжение (AC – Alternating Current, переменный ток).

В других моделях тестеров такой кнопки может и не быть.

При этом и выбор режима и выбор предела осуществляется переключателем, который имеет короткую полоску на движущейся части, которая и указывает на необходимый предел.

Большинство измеряемых величин имеют несколько поддиапазонов. Это необходимо для того, измерить величину с необходимой точностью.

Напомним, что в бытовой осветительной сети имеют место переменные ток и напряжение. Напряжение и ток меняются по величине и направлению. А, скажем, в автомобилях используются источник постоянного напряжения – аккумулятор.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети.

Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку !

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Панель индикации и кнопка включения мультиметра UT2001

Последнее весьма удобно, так как не надо менять полярность подключения щупов — как в стрелочном приборе.

Ниже цифрового табло находятся две кнопки, крайняя справа — кнопка включения прибора. При ее нажатии прибор включается, и на его табло появляются нули.

Практически все цифровые приборы снабжены функцией автовыключения — если измерения не производить некоторое время, прибор автоматически выключается.

Это очень удобно, экономится энергия батареи, хотя при этом кнопка и остается включенной.

Чтобы включить прибор после автовыключения, надо отжать и вновь нажать эту кнопку.

Благодаря функции автоотключения мультиметр работает  достаточно долго даже на такой батарейке, как «Крона».

Интересно отметить, что стрелочные мультиметры работают на батареях большей емкости, чаще всего — на пальчиковых элементах типоразмера АА.

Безопасность при работе с мультиметром

Есть несколько потенциально опасных ситуаций, при которых обычная невнимательность пользователя может привести к поломке прибора и выходу из строя проверяемого оборудования.

  1. Если необходимо измерить напряжение, при этом щупы установлены правильно, а переключатель стоит в любом другом положении кроме напряжения (на сопротивлении, токе).
  2. Если нужно измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
  3. При прозвонке или измерении сопротивления в оборудовании необходимо вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет прибор из строя.
  4. При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) необходимо обязательно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.

Все перечисленные ситуации ведут не только к материальным потерям, но и повышенной опасности для работающего с тестером человека. Если использовать мультиметр некорректно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высоким напряжением, а это уже опасно для жизни. В остальном достаточно соблюдения простых правил и законов электротехники, чтобы легко освоить работу с мультиметром во всех его режимах и успешно проводить необходимые измерения, не обращаясь к специалистам.

Несколько советов по технике безопасности

Проведение работОписание
Сначала определяется интервал измерения используемого мультиметраКаждая модель прибора создана для силы тока только определенного рабочего диапазона, который должен соответствовать проверяемой системе.Так, пропускание 200 А сквозь используемый мультиметр(который рассчитан лишь на 10 А), выведет из строя предохранитель прибора.Подлежащий измерению электроток указывается на самом приборе, а также в приложенной подробной инструкции.
Выбирается режим эксплуатации прибораМногие приборы функционируют в разных рабочих режимах с измерением различных величин.Для определения силы электротока выполняется переключение в рабочий режим А, в AC (переменный электрический ток) или DC (постоянно используемый ток), что зависит от действующей электроцепи.При этом тип используемого тока точно определяется питающим цепь рабочим источником.
На приборе устанавливается интервал выполнения измеренийДля защиты предохранителя устройства от сгорания граница такого интервала устанавливается выше предполагаемого значения измеряемой силы электротока.«Максимум» может быть понижен, если прибор не выдаст значение при выполнении подсоединения к действующей цепи.
Разъемы вставляются в специальные гнездаК прибору прилагаются два специальных кабеля. Например, на конце первого кабеля расположен щуп, а необходимый разъем располагается на конце второго провода. Кабели подсоединяются к гнездам измерения. Если такие гнезда не обозначаются на мультиметре, то установка проводится в соответствии с инструкцией прибора.

Режимы работы

Чтобы измерить определенную характеристику, нужно установить правильный режим работы. Используйте круговой переключатель, чтобы выбрать один из вариантов, чтобы найти:

  • напряжения переменного тока — ACV;
  • силы постоянного тока — DCA;
  • напряжения постоянного тока — DCV;
  • коэффициента усиления транзистора — hFE;
  • режим проверки диодов — графический знак «диод»;
  • электрического сопротивления — Ω.

Питание подключается поворотом диска или кнопкой «power». В некоторых мультиметрах кнопками активируется подсветка или заморозка экрана («hold»). Если на основном переключателе не предусмотрены раздельные шкалы для измерения переменного и постоянного напряжения или силы тока, то с помощью специальной кнопки можно установить нужный режим.

Для определения емкости конденсатора на корпусе может быть отдельный выход. На шкале прибора выделяется блок, обозначенный Fcx.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Точность работы мультиметра

В зависимости от сложности, устройство может иметь от 2,5 (самые простые) до 8,5 (прецизионные) разряда отображения чисел. Наиболее распространены приборы с 3,5 разряда. Разрядность указывает, что прибор может отражать количество разрядов от 0 до 9 полностью или частично. Например, для 3,5 разряда возможны измерения в пределах 0,000…1,999. Если величина выходит за указанные пределы, требуется ручное или автоматическое переключение на другой диапазон.

Точность работы не зависит напрямую от разрядности, хотя связь есть. Так, у приборов с 2,5 разряда погрешность измерения около 10%, у приборов с 4,5 – до 0,1%. При разрядности выше 5 точность оговаривается отдельно для каждого вида измерений и может доходить до 0,01%.

У стационарных приборов точность обычно выше, чем у портативных.

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Верный диапазон

Перед тестированием переменного напряжения нужно поставить правильный диапазон. Для наших розеток это будет 750 В. Потому что на практике в домах обычно присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы в этом случае будет маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литеров V, за которой идёт тильда.

При работе в этом режиме полярность щупов не имеет значения. Но мы бы рекомендовали применять красный провод для фазы. Просто для того, чтобы обрести правильные навыки работы. Щупы прекрасно входят как в евророзетки, так и в обычные. Дисплей должен показать 220-230 В.

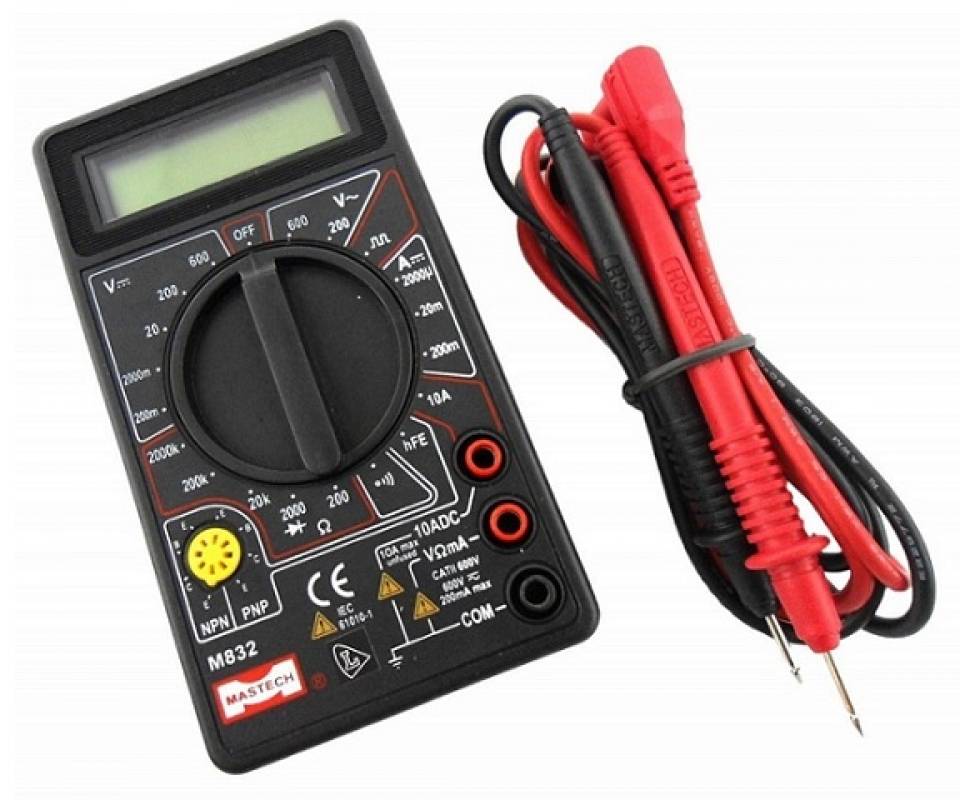

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные

Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы

Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

https://youtube.com/watch?v=RKR1Ik7IcbM%3F

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

замер до 200мА

замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления)

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

Инструкция по работе с мультиметром

Чтобы провести измерения, необходимо предварительно ознакомиться с инструкцией

При работе важно учитывать диапазон измерений и характер тока

Измерение напряжения

Инструкция проста.

  • Переводят переключатель в позицию ACV.
  • Подключают щупы к гнезду COM к разъему VΩmA.
  • Выбирают примерный диапазон. Если сделать это сразу не удается, сначала выставляют самый большой – 750В. Если на экране после измерения появляется меньшее значение, диапазон уменьшают последовательно до 200В и до 50В, чтобы повысить точность.
  • Если измеряют напряжение в сети с постоянным током, сразу выставляют 20В.

Измерение силы тока

Технология такая же.

  1. Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.
  2. Если это невозможно, сначала красный щуп вставляют в гнездо 10А, то есть для измерения тока с большей силой.
  3. Если данные на экране ниже заявленного диапазона, штекер переключают в разъем VΩmA и повторяют измерение в диапазоне до 200 мА. Если величина еще меньше, переключают регистр.

Измерение сопротивления

Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в любой диапазон сектора Ω. Прикладывают контакты к фрагменту цепи или элементу и получают сопротивление.

Если на табло появляется 1 или OL, нужно перевести переключатель в более высокий диапазон. Если индикатор показывает 0, в более низкий.

Прозвонка проводов

Важный режим тестера – прозвонка. Он позволяет быстро установить, есть или нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.

Если цепь замкнута, включается звуковая индикация. Если есть разрыв, прибор молчит.

Для ремонтных и строительных работ внутри здания более чем достаточно бытовой версии прибора с разрядностью в 3,5 и погрешностью до 10 %. Такой мультиметр работает с хорошей точностью, но его стоимость остается доступной.

Мультиметр цифровой: как пользоваться

При замере каждого из параметров (тока, напряжения, сопротивления и так далее) необходимо для начала:

  • примерно представить себе диапазон замера. Так, для аккумулятора это может быть 1,5 В, 7,5 В, 12 В и так далее. ВСЕГДА выбирается значение немного больше предполагаемого. Это своего рода «запас прочности», чтобы не испортить прибор;
  • правильно выбрать направление измерения. При этом следует переместить указатель мультиметра в нужное положение, ориентируясь на общепринятые обозначения, нанесенные на корпус;
  • правильно присоединить щупы. Минусовый (черный) щуп при любом виде измерений включается в общее гнездо COMMON (COM), плюсовый устанавливается в гнездо, предназначенное для конкретного вида измерений.

При любых измерениях необходимо подключать щупы в разрыв сети параллельно!

Общая схема действий – как пользоваться тестером электрическим (мультиметром):

  • перевести указатель прибора в нужный диапазон измерений, выставив значение на 5…10% выше предполагаемого. При неизвестном значении выставляется максимальное значение;
  • подключить щупы соответственно типу измерений – красный в разъем VΩmA (VΩ, V/Ω) для измерений тока, напряжения, сопротивления малых значений или 10А (20А) для тока больших значений, черный – в общий разъем COM;
  • поднести щупы к прибору или сети, для которых проводятся замеры. Соответственно красный щуп подключается к плюсовому выходу, черный – к минусовому;

оценить высветившееся на дисплее значение. При необходимости скорректировать положение указателя для получения более точных данных.

Подробная инструкция, как пользоваться как пользоваться тестером-мультиметром в разных режимах измерений, приведена в статьях «Как проверить сопротивление мультиметром» и «Как ».

Пример: необходимо оценить сопротивление устройства или электрической цепи. На дисплее высветился «0». Следовательно, выбранный диапазон больше необходимого, необходимо перевести указатель на меньшие значения. При высвечивании «1», «OL», «OVER» напротив, необходимо повысить диапазон – в выбранном идет перегрузка. Если высветилось цифровое значение с двумя и более разрядами, но оно существенно меньше выбранного диапазона (200 при выбранном 700 Ом), следует снизить значение.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.
