Как устроен и работает бытовой холодильник

Что такое быстрая заморозка?

Этими словами обозначают одну из функций морозильной камеры в двухкамерных моделях. В зависимости от модификации, холодильник в этом режиме может работать в течение долгого времени, не отключая компрессор. Таким образом достигается ускоренное промораживание большого объема продуктов.

При активации режима быстрой заморозки на панели некоторых камер загораются световые индикаторы, обозначающие, что компрессор включен, и холодильник работает. В этом случае необходимо помнить о том, что автоматического отключения не произойдет, а принудительная работа агрегата в течение длительного времени приводит к сокращению ресурса.

После того, как он будет отключен вручную, индикаторы на панели гаснут, а двигатель компрессора выключается.

Современные модели холодильных шкафов очень разнообразны. Нынешние хозяйки незнакомы с таким видом домашней работы, как разморозка холодильника. Капельные системы и необмерзающие камеры значительно упростили жизнь человека, но основные принципы работы этих бытовых приборов остались прежними.

Один или два компрессора

Далеко не все люди знают, какой холодильник выбрать — с 1 или 2 компрессорами. Такая запчасть сильно влияет на работу оборудования.

Иначе компрессор часто называют устройством нагнетания холода. Если у модели их 2, используется всего 1 насос. При охлаждении морозильного и холодильного отделений воздух нагнетает 1 прибор. Он не различает функции на уменьшение температуры в одном отсеке, постоянно работая на оба.

Преимущества и недостатки однокомпрессорных холодильников

Если в оборудовании один компрессор, оно является устройством с объемом около 100 л. У холодильника небольшая морозильная камера или ее нет. Одного устройства достаточно для бесперебойной системы охлаждения. Можно регулировать температуру как в морозильном, так и в холодильном отсеке.

В однокомпрессорном холодильнике нет отдельного отключения разных камер. Поэтому при уборке или длительной поездке придется выключить технику полностью. Такая особенность не считается недостатком из-за экономической целесообразности.

В отдельные модели установлен электромагнитный клапан для регулировки перемещения хладагента. Принцип работы запчасти заключается в перекрытии доступа фреона в испаритель холодильного отсека. Охлаждение останавливается, но морозильник продолжает работать.

Преимущества и недостатки двухкомпрессорных холодильников

Наличие дополнительного компрессора повышает скорость замораживания, увеличивая габариты холодильника. Одновременно возрастает цена моделей. Такой фактор может стать и преимуществом, и недостатком для разных покупателей. Нередко для дома достаточно простого холодильного оборудования, справляющегося со своей основной задачей — сохранением свежести продуктов.

Выбор между однокомпрессорными и двухкомпрессорными холодильниками

Чтобы выбрать наиболее подходящий агрегат, стоит ориентироваться на личные потребности. Двухкомпрессорный холодильник подойдет, если в нем будет большое количество продуктов. Если их не слишком много, лучше остановиться на стандартном варианте.

Холодильные установки

В нижней части корпуса перемещается тяга 2, связанная с подвижной частью контактора перекидной колодочкой при помощи тяги 3 блок-контакта.

Постоянным током 50 В от аккумуляторной батареи АБ питаются преобразователи напряжения холодильника, бытовых электроприборов, бытовые вентиляторы, цепи зарядки аккумуляторных батарей сигнального фонаря и радиоприемника, а также цепи зарядки вспомогательной аккумуляторной батареи 24 В. Оно состоит из тонкой металлической пластины.

Генератор приводится во вращение карбюраторным или электродвигателем при помощи клино-ременной передачи, которая служит одновременно приводом вентилятора конденсатора. Представляет собой медную трубу длиной от 1,5 до 3 метров. В этом случае перед вскрытием неисправного регулирующего вентиля необходимо закрыть запорный вентиль и отсосать хладагент из всего трубопровода.

В противном случае компрессор ждёт гидроудар и выход из строя. Блок-контакт регулируется таким образом, чтобы замыкание его контактов происходило за 1—2 мм до полного втягивания якоря магнитной системы, а размыкание контактов — за 1—2 мм до полного отпадания якоря.

Рекомендуем: Прокладка силового кабеля снип

Помощь студентам

При достаточном намораживании льда температура паров фреона во всасывающем трубопроводе понизится и термореле Е2, настроенное на заданную температуру, разомкнет свои контакты и отключит холодильную установку. Как видно из рис. У винтовых и центробежных компрессоров обратные клапаны устанавливают как на нагнетательных, так и на всасывающих линиях, во избежание возникновения обратного потока пара.

Наконец, в линейном ресивере создается гидравлический затвор, препятствующий перетеканию пара со стороны высокого давления в испарительную систему, что имело бы своим следствием уменьшение холодопроизводительности установки. Регулировочные размеры контактов и хода магнитной системы При перегрузке термобиметалл перекидывает изоляционную колодочку в отключенное положение.

Навигация по записям

Уход за генератором При техническом обслуживании необходимо проделать следующие работы: — проверить состояние и натяжение ремня привода генератора, крепление его, а также произвести смазку подшипников; — проверить состояние, чистоту и плотность соединений проводов на корпусе генератора; — сняв защитную ленту с корпуса генератора, осмотреть состояние коллектора и щеток. Магнитный пускатель В холодильной установке применяется магнитный пускатель ПМ водозащитного исполнения, который предназначен для дистанционного пуска и останова, а. Наконец, в линейном ресивере создается гидравлический затвор, препятствующий перетеканию пара со стороны высокого давления в испарительную систему, что имело бы своим следствием уменьшение холодопроизводительности установки. В электросхеме холодильника также присутствует реле защиты. Из конденсатора жидкий фреон стекает в камеру высокого давления поплавкового бака 3.

Образовавшаяся жидкость по сливному трубопроводу 3 стекает в линейный ресивер 5. В случае установки агрегата на улице он должен быть дополнительно укомплектован гидравлическим регулятором давления конденсации, для обеспечения стабильной работы в зимних условиях и поддержания необходимого давления конденсации в холодное время года. принцип работы холодильной централи

Принцип работы и типы

Компрессор в холодильнике предназначен для поддержания холода, вернее, для циркуляции охлаждающего вещества по системе капиллярных трубок и радиаторной решётке холодильника, конденсатора.

Для того чтоб понять какую роль в холодильнике играет компрессор, нужно представлять как происходит процесс заморозки.

Компрессор, представляющий собой мотор, откачивает пары хладагента из испарителя, а после направляет их в конденсатор. В нём пары охлаждаются и начинается процесс конденсации. Находясь в сжиженном состоянии хладагент через трубки и фильтр, предназначенный для осушения, попадает в испаритель. Там, из-за разницы давления, происходит закипание вещества, энергия для кипения поступает от испарителя, и воздух в камере охлаждается. Хладагент опять меняет фазовое состояние, переходит в газ. Процесс вновь повторяется.

Компрессорные установки разделяют на типы:

  • динамический;
  • поршневой;
  • ротационный.

Каждый вид имеет свои преимущества и недостатки. Динамические используют в своей работе вентиляторы, с их помощью и происходит нагнетание хладагента. Поршневой основан на принципе работы таком же, как в одноцилиндровых двигателях внутреннего сгорания, имеет двигатель и вал. Ротативный содержит в конструкции катящийся ротор, расположенный в цилиндре корпуса эксцентрично.

Умные холодильники с электронным управлением

Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.

Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Многие современные холодильники имеют электропривод воздушной заслонки, который делает систему No Frost максимально эффективной, удобной и точной в настройке

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.

Отдельный электронный модуль позволяет использовать в холодильниках инверторный двигатель.

Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.

Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.

Современные модели могут быть оснащены:

  • панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
  • множеством датчиков температуры NTC;
  • вентиляторами FAN;
  • дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
  • нагревателями HEATER для систем оттайки, домашнего бара и пр.;
  • электромагнитными клапанами VALVE – например, в кулере;
  • выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
  • Wi-Fi адаптером и возможностью дистанционного управления.

Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.

Холодильники Side-by-side с сенсорным экраном управления, генератором льда, встроенным кулером и множеством вариантов настройки управляются довольно обширной и сложной электронной платой

Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.

Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

  • он, будучи подключенным к сети, шумит;
  • показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Типы холодильников в зависимости от видов сосудов-конденсаторов

Всего по конструктивным особенностям выделяют четыре вида химических охладительных аппаратов. Рассмотрим особенности каждого из них.

Холодильник Либиха

Другие названия этого нисходящего охлаждающего устройства: прямоточный холодильник или холодильник с прямой трубкой (ХПТ). Его изобрел немецкий ученый химик Юстус фон Либих. Конструкция аппарата представляет собой две стеклянные трубки, запаянные одна в другой. Внутренняя трубка наполняется парами кипящей жидкости, а внутри внешней – циркулирует проточная вода.

Эта конструкция имеет широкое применение и может быть частью устройства, с помощью которого осуществляется простая или вакуумная перегонка.

Холодильник Аллина

Другое название – «шариковый» устройство получило от формы внутренней трубки, напоминающей последовательно соединенный шары. Такая конструкция позволяет увеличить площадь теплообмена и повысить производительность. Но поскольку при наклонной его установке конденсат может скапливаться в шарах, то работать холодильник Аллина может только как обратный.

Змеевиковый холодильник

Лорен Р. Грэхем по-другому изменил конструкцию простейшего химического холодильника, поместив внутрь трубки стеклянный змеевик. Конденсирование в нем происходит намного быстрее, чем в прямоточном или шариковом, но применяться устройство может только как нисходящий из-за капиллярного эффекта.

Разновидность спирального холодильника – охлаждающее устройство Штеделера. Здесь в качестве охлаждающего вещества используется лед с поваренной солью или твердая углекислота с ацетоном. Его применяют для жидкостей с низкой температурой кипения.

Дефлегматор Димрота

Сходен по конструкции со спиральным (змеевиковым) холодильником, но имеет несколько иной принцип действия дефлегматор Димрота.

Этот холодильник представляет собой колбу, внутри которой находится охлаждаемая водой спираль. Витки спирали могут быть раздвинуты или плотно намотаны в зависимости от сферы применения. Пары жидкости конденсируются на спирали и отводятся через отверстие внизу колбы. Температура легко настраивается благодаря штуцеру под термометр, расположенному вверху колбы.

Пальцеобразный холодильник

Этот аппарат называют еще «охлаждающий палец» или погружной холодильник. У него ряд преимуществ: компактные габариты, отсутствие необходимости спаециально закреплять его в охлаждающей системе

Принципиальная электрическая схема холодильника

Современное оборудование снабжается большим количеством элементов, которые применяются для создания электрической схемы. Принципиальная электросхема холодильника представлена:

  • Терморегулятором. Этот элемент может быть электрическим или механическим, предназначение заключается в установке требуемой температуры.
  • Кнопкой принудительного отключения для оттаивания устройства. Этот элемент выступает в качестве замка, которым можно разорвать сеть.
  • Реле тепловой защиты, которая исключает вероятность перегрева. Оно срабатывает в автоматическом режиме.
  • Электрический мотор-компрессор. Это устройство является важным конструктивным элементом, который обеспечивает циркуляцию жидкости.
  • Пусковое реле. Оно отвечает за подачу энергии.

Сложная электрическая схема холодильника представлена и другими элементами, за счет которых обеспечивается дополнительная функциональность.

Приведенная информация указывает на то, что холодильник представлен сложной системой, которая обеспечивает снижение температуры и ее поддержание на заданном показателе. При этом много внимания уделяется изоляции корпуса, для чего применяются специальные материалы. Некоторые электрические схемы холодильников включают дисплей и электронный блок управления, которые повышают комфорт в применении.

Компрессор для холодильника: принцип работы

Чтобы понять назначения данного аппарата, следует рассмотреть схему работы оборудования.

Упрощенный вариант, где указаны только основные элементы конструкции, приведен ниже.

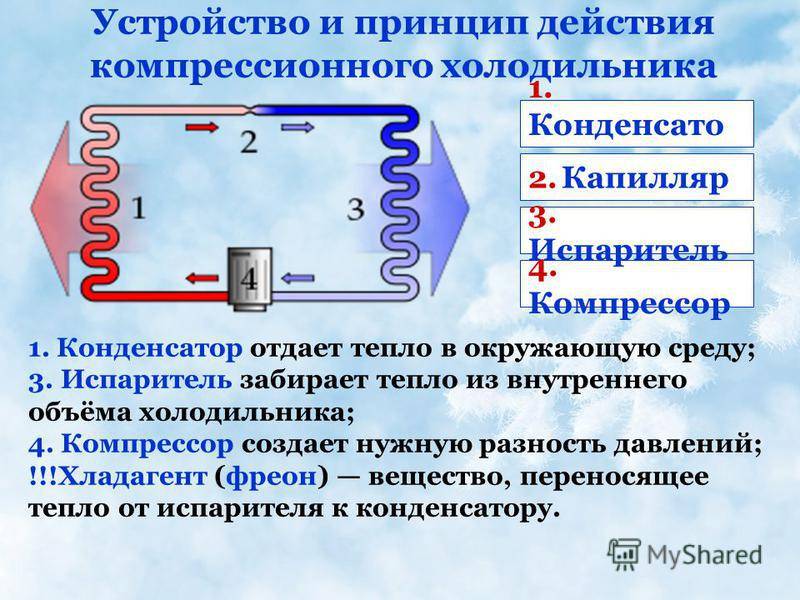

Рис. 1. Принцип работы холодильной установки

Обозначения:

  • А – Испарительный радиатор, как правило, изготовлен из медных трубок и расположен внутри камеры.
  • B – Компрессорный аппарат.
  • С – Конденсатор, представляет собой радиаторную сборку, расположенную на тыльной стороне установки.
  • D – Капиллярная трубка, служит для выравнивания давления.

Алгоритм работы:

  1. При помощи компрессора (В на рис. 1), пары хладагента (как правило, это фреон) нагнетаются в радиатор конденсатора (С). Под давлением происходит их конденсация, то есть фреон меняет свое агрегатное состояние, переходя из пара в жидкость. Выделяемое при этом тепло радиаторная решетка рассеивает в окружающий воздух.
  2. Покинув конденсатор, жидкий хладагент поступает в выравниватель давления (капиллярная трубка D). По мере продвижения через данный узел давление фреона снижается.
  3. Жидкий хладагент под низким давлением поступает в испарительный радиатор (А), где под воздействием тепла он опять меняет агрегатное состояние. Происходит охлаждение испарительного радиатора, что в свою очередь приводит к понижению температуры в камере.

Далее идет повторение цикла, до установления в камере необходимой температуры, после чего датчик подает сигнал на реле для отключения электроустановки.

Схема и принцип работы двухкамерного

Схемы работы получения минусовой температуры в двухкамерном холодильном агрегате и плюсовой температуры отличаются.

В такой бытовой технике между морозильной и холодильной камерами находится теплоизолирующая перегородка, каждый отсек имеет свой испаритель. Работает агрегат по следующему принципу: при помощи компрессора в морозильную камеру подаётся фреон (группа насыщенных алифатических фторсодержащих углеводородов, используется в холодильных установках). Этот газ закипает и испаряется, попадая в воздухоохладитель, понижается температура его поверхности.

Этот процесс повторяется до тех пор, пока температура не станет минусовой. Газ не направляется в воздухоохладитель холодильной камеры, поскольку в ней охлаждение не происходит. Тем не менее после полного охлаждения морозильной камеры, хладагент попадает в испаритель холодильной.

В холодильных отсеках с небольшим объёмом помещается воздухоохладитель, размеры существенно меньше испарителя морозильной камеры. Температура в холодильной камере всегда выше 0, а в среднем 4-6 градусов по Цельсию.

На фото электросхема двухкамерного холодильника. Такие схемы у , «Аристон», «Веко», «Горение», «Самсунг».

Как работает холодильник

Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:

  1. Вывод тепловой энергии из устройства в окружающее пространство.
  2. Концентрация холода внутри корпуса прибора.

Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.

Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.

Принципиальная схема работы холодильника

Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.

На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.

Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.

В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.

Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.

Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.

Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.

После испарителя фреон засасывается в компрессор. Замкнутый цикл повторяется.

Особенности работы холодильника и его модулей

Условия работы холодильника по параметрам окружающей среды

Как и у любого электрического прибора, у бытовых холодильников имеются ограничения по температуре окружающей среды, причем нижняя граница данного диапазона установлена в +5С.

В случае установки устройства на улице при наличии более низких или даже отрицательных температур, в работе холодильника могут возникнуть следующие проблемы:

  • Некорректное функционирование термостата. Как указывалось выше, при достижении требуемой температуры терморегулятор подает сигнал, который размыкает электроцепь и прекращает подачу электрического тока на двигатель, после чего весь холодильник выключается. По море того, как воздух внутри камер начинает нагреваться, цепь замыкается, двигатель запускается, и устройство вновь начинает работать. Однако, при условии слишком холодных температур окружающего воздуха, особенно при их отрицательных значениях, термостат не сработает
  • Проблемы с запуском компрессора. В аппаратах предыдущего поколения в качестве хладагента использовались жидкости R12,R22, которые при понижении температуры окружающей (и, соответственно, рабочей) среды ниже +5С приобретали повышенную вязкость, вследствие чего работа механизмов становилась затруднительной.
  • Эффект «влажного хода» испарителя. Так как при низких температурах окружающего воздуха тепло в камерах холодильника будет отсутствовать, возникнут проблемы в функционировании испарителя. В компрессор будет поступать газ, насыщенный водяными парами, что через очень короткое время неизбежно приведет к его поломке.

Таким образом, эксплуатация аппарата при низких или отрицательных температурах значительно сократит время его службы и приведет к очень дорогостоящему ремонту.

Режим включения и отключения холодильника

Как правило, не существуют строгих ограничений по времени, в течение которого холодильник должен находиться во включенном либо выключенном состоянии. Эффективность его работы определяется возможностью достигать и поддерживать требуемую температуру как в основном отделении, так и в морозильной камере.

Тем не менее, существует такое понятие, как оптимальный коэффициент времени работы, который считается исходя продолжительности работы и суммарного времени работы и простаивания. Данный коэффициент получается при делении времени рабочего цикла на суммарную продолжительность.

Из расчета видно, что эффективность работы аппарата будет тем выше, чем меньшее значение будет иметь данный коэффициент К примеру, значение показателя в пределах 0,2 означает, что допущена ошибка в выставлении внутренней температуры. Однако, при приближении коэффициента к 0,6 это должно сигнализировать о том, что имеется утечка хладагента.

Принципы работы холодильника No Frost и с «плачущей» стенкой основной камеры

В подобных моделях No frost присутствует испаритель, располагающийся за панелью из пластика в задней стенке морозильной камеры. За ним помещен вентилятор, передающий холод посредством своей работы. За счет специально предусмотренных отверстий холодный воздух охлаждает сперва морозилку, а затеи и основную камеру.

Также данные модели оснащены автоматической системой размораживания, принцип работы которой заключается в том, что при помощи таймера через определенные промежутки времени в течение суток активизируется работа нагревательного элемента, установленного над испарителем. Таким образом, жидкость испаряется наружу, и иней не оседает на стенках морозилки.

Принцип работы «плачущей» задней стенки основан на том, что при работе испарителя на нем образуется лед. Потом, когда холодильник отключается на определенное время, наледь тает, а образовавшаяся жидкость стекает в специально предусмотренное технологическое отверстие (капельный способ).

Функция «суперзаморозки»

Данная функция предусмотрена в двухкамерных моделях современных холодильников, причем, способ запуска данной опции может быть как механическим, так и автоматическим. При подобном режиме компрессор морозилки работает до тех пор, пока все продукты полностью не промерзнут. После чего в устройствах с механическим регулятором ее нужно отключить вручную, в иных моделях она отключается автоматически спустя определенное время.

Максимальный срок работоспособности компрессора ограничивается, как правило, тремя сутками, после чего его требуется отключить во избежание перегрева компрессора.

Умные холодильники с электронным управлением

Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.

Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Многие современные холодильники имеют электропривод воздушной заслонки, который делает систему No Frost максимально эффективной, удобной и точной в настройке

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.

Отдельный электронный модуль позволяет использовать в холодильниках инверторный двигатель.

Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.

Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.

Современные модели могут быть оснащены:

  • панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
  • множеством датчиков температуры NTC;
  • вентиляторами FAN;
  • дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
  • нагревателями HEATER для систем оттайки, домашнего бара и пр.;
  • электромагнитными клапанами VALVE – например, в кулере;
  • выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
  • Wi-Fi адаптером и возможностью дистанционного управления.

Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.

Холодильники Side-by-side с сенсорным экраном управления, генератором льда, встроенным кулером и множеством вариантов настройки управляются довольно обширной и сложной электронной платой

Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.

Устройство холодильника и принцип работы

Жидкая рабочая масса перетекает в испаритель и сразу расширяется, преобразовавшись в газообразную структуру. Её температурные показатели снижаются, и он становится прохладнее микроклимата внутри прибора. В итоге отметка на градуснике в отделе укорачивается, а фреон нагревается.

Компрессор

Двигатель холодильного оборудования делится на инверторный и линейный. За счёт запуска компрессора хладагент движется по трубкам, образуя охлаждение в отделениях. Механизм способен создать разницу давления между нагнетательной и приёмной трубкой для хорошей циркуляции агента. От функционирования компрессора зависит вся работа холодильника.

Конденсатор (внешний радиатор)

Изменение температуры в помещении становится причинами разных процессов, приводящих к появлению влаги. Конденсатор – важный элемент системы, представляет собой трубку толщиной до 5 мм. Его функция заключается в отведении тёплого воздуха от рабочей жидкости в помещение. Во многих моделях конденсатор размещается сзади прибора, поскольку механическое воздействие может его повредить.

Испаритель

За охлаждение окружающей среды отвечает испаритель рабочей жидкости. Деталь размещается с внешней стороны или внутри морозилки. Она снижает степень влияния окружающей среды на внутренний климат.

Капиллярная трубка

В оборудовании применяется газ, обеспечивающий падение температуры в основной камере и морозилке. Для понижения давления используется капиллярная трубка. Её толщина равна 1,5-3 мм. Находится между конденсатором и испарительным отсеком.

Фильтр-осушитель

Состояние газа в холодильнике должно оставаться неизменным. Иногда в него проникает вода, удаляющаяся специальным фильтром. В его роли выступает трубка, толщина которой 10-20 мм. Концы осушителя вставлены в капиллярную трубку и конденсатор. Обеспечена высокая степень герметизации.

Внутри фильтра находится цеолит, который является минеральным веществом с пористой текстурой. Элемент не попадает в системы благодаря установке сетки. Даже при продолжительном использовании осуществлять замену трубки не нужно.

Терморегулирующий вентиль (ТРВ, докипатель)

Докипатель требуется для поддержания нужного давления в испарительном отделе через жидкую рабочую смесь и регулировки расхода фреона в зависимости от температурного режима. Вентиль монтируют по направлению распространения фреона. Хладагент после докипателя расширяется, в итоге возникает внезапное уменьшение давления и температуры холодильного отсека. Фреон начинает кипеть и постепенно забирает тёплые воздушные массы у камеры.

Внутри корпуса вентиля имеется отверстие, в него помещается форсунка или сопло. Основное предназначение заключается в поддержании того необходимого объёма хладагента, который подаётся в испаритель.

ТРВ проводит поддержку постоянного перегревания паров фреона при выходе из испарительного отсека. Вентиль – идеальный механизм расширения для оборудования и сплит-систем. Он позволяет сопоставить скорость испарения с потоком хладагента.

Терморегулятор

Термостат контролирует температуру в рефрижераторе и отправляет сигналы мотору, приводя его в режим включения или выключения в зависимости от степени охлаждения в приборе. Функционирование несложное – на одной стороне терморегулятора располагается герметично запаянная трубка с фреоном. С другого конца находятся контакты электрической цепи, через которую осуществляется управление мотором.

У терморегулятора имеется пружинка. Она сжимает и разжимает контакты. Именно от работы пружины зависит, как хорошо они будут выполнять свою задачу. Сила натягивания регулируется ручкой переключения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
