Как проверить заземление в розетке: способы проверки с помощью приборов

Поиск обрыва скрытой проводки в бетонной стене

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.

Как сделать заземление в квартире своими руками?

Самым простым способом является прокладка заземляющего провода и подключение его к существующему контуру заземления. Нужную клемму, при ее наличии, можно найти в распределительном щитке, к ней должен приходить желто-зеленый провод.

Более сложные варианты:

Подключение УЗО

Устройство защитного отключения (УЗО) рекомендуется использовать только в качестве временной защиты, так как необходимой безопасности при эксплуатации мощных приборов оно не обеспечивает. Защитный аппарат контролирует силу тока утечки в электропроводке и отключает источник электроэнергии от потребителей при превышении установленных значений.

При выборе УЗО пользователь должен обратить внимание на чувствительность прибора. Значение указано на корпусе

Чем чувствительнее устройство, тем выше уровень обеспечиваемой безопасности. Недостатком УЗО с низким током утечки является большое количество ложных срабатываний, особенно при эксплуатации в большой, разветвленной сети.

Устройство защитное устанавливают как на вводе электропитания всей квартиры, так и непосредственно перед защищаемым электроприбором. Мощную бытовую технику рекомендуется дополнительно защищать УЗО при отсутствии контура заземления.

Монтаж собственного контура

Индивидуальный контур заземления может сделать любой собственник квартиры независимо от того, на каком этаже расположена жилплощадь. Перед началом работ необходимо уведомить энергоснабжающую организацию о своих намерениях и получить соответствующее разрешение. Основные работы по обустройству контура проходят на земле.

Главное, в процессе реализации проекта получить нужное значение переходного сопротивления, которое не должно превышать 10 Ом для защиты сети 220В.

Этапы установки контура заземления:

1. Поиск места установки заземлителей. Нужно найти свободный, неиспользуемый участок с мягкой, податливой к земляным работам почвой.

2. Выбор схемы расположения, материала, размеры, типа, количества заземлителей.

3. Подготовка траншеи под установку заземлителей. Горизонтально расположенные штыри погружают на 20 – 50 см, вертикальные заглубляют на всю длину с учетом нахождения верхней точки заземлителей от поверхности земли на расстоянии не менее 50 см.

4. После погружения штырей в землю их соединяют между собой проводниками при помощи сварки или болтовых соединений. Место подключения контура к общему шлейфу должно находиться на расстоянии не менее 2 см над уровнем грунта.

5. Подключение заземления в квартире. При помощи проводника контур заземления соединяют со специальным контактом в распределительном щитке.

6. Определение значения переходного сопротивления. Делают это при помощи специального моста или мультиметра. Если значение не превышает вышеуказанного параметра, то траншею с контуром засыпают.

7. Подключение приборов к контуру заземления. Заземляющий провод электропроводки подключают к клемме заземления.

Опасные варианты защиты

Ниже перечисленные способы защиты не рекомендуется использовать. Заземление, реализованное такими методами, не обеспечит необходимый уровень защиты и при определенных условиях может стать опасным как для пользователя, так и для ничего неподозревающих окружающих.

Опасные варианты заземления:

1. Подключение заземляющего провода к нулевому проводу (расщепление PEN проводника). При обрыве нулевого провода на заземленных корпусах всех включенных электроприборов появится напряжение, что чревато последствиями.

2. Подключение провода заземления к металлическим элементам системы отопления или водоснабжения. В определенный момент трубы могут оказаться под напряжением и представлять опасность для жильцов всего дома.

3. Подключение заземляющего провода к арматуре опоры ВЛ (воздушная линия). В аварийной ситуации (разрушение изоляторов, перенапряжении и прочее) электропроводка дома может оказаться под очень высоким напряжением.

Если вы решили сделать заземление в квартире через расщепление PEN (нулевого) проводника, это следует делать:

• При достаточном сечении нулевого проводника на стояке. Он должен быть не менее 10 мм2 (квадратных миллиметров) по меди, либо 16 по алюминию.
• При 100% уверенности, что сечение нулевого проводника на все протяжении стояка не уменьшается. Проверьте это лично!

Следует знать, что это грубое нарушение проекта электроснабжения дома. Вы не имеете права вмешиваться в электропроводку, выполненную по утвержденному проекту.

В случае причинения ущерба, возникновения проблем с электропроводкой, создания угрозы для жизни людей и т.п., вы будете крайним и понесете полную ответственность за это.

Использование лампы накаливания для тестирования розетки

Первый вариант тестирования заключается в использовании любой лампы накаливания, которая рассчитывается под напряжение сети, для этого потребуется изготовить самодельное устройство:

1. Подготовить патрон для лампы накаливания.
2. Подсоединить к патрону провод с двумя жилами (25 сантиметров).
3. Потом в патрон необходимо вернуть лампочку.

Концы проводников необходимо очистить от изоляционного слоя острым лезвием примерно на 8 миллиметров. Конечно, чтобы обезопасить себя, лучше установить на проводники наконечники — на этом изготовление тестирующего прибора завершается. Наглядный пример самодельного устройства для проведения проверки представлен на иллюстрации ниже.

При желании можно взять любой патрон с проводниками от ненужного осветительного прибора

Тестирование розетки лампочкой: пошаговая инструкция

Шаг 1. Необходимо подключить автомат питания электросети.

Подключаем питание

Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.

Если лампа ярко светит, то это свидетельствует о том, что электрическая цепочка целая, а прибор функционирует без перебоев

Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.

Если при тестировании загорается лампочка, то розетка считается заземленной. В других случаях она не является безопасной.

Измерение заземления — основы

Землей называется условная точка цепи, электрический потенциал которой считается равным нулю. Такое название этой точки связано с соединением одного из проводников электрических генераторов с землей при помощи зарытого в него проводника. Здесь конечно можно запутаться, поэтому попробуем разобраться. Если заземлить нейтраль трансформатора, то контур заземления вкопанный в землю выступает в роли резистора с определенным сопротивлением. Другой контур, например дома, — это второй резистор. Если замкнуть цепь фаза нейтраль через эти резисторы, то получится цепь из последовательно соединенных резисторов. При этом с учетом сопротивлений каждого резистора будет происходить падение напряжения на определенном участке цепи. Зная это правило последовательного соединения при помощи закона Ома можно с легкостью рассчитать сопротивление контура заземления.

Для наглядности приведем пример. На улице стоит понижающий распределительный трансформатор. От него по столбам идут четыре провода — три фазных и одна общая нейтраль (PEN проводник). Это нейтраль на трансформаторе заземлена.

Продолжим. Мы определились — если условия электробезопасности в системе TN не могут быть обеспечены, то можно выполнить заземление в доме по системе TT (ПУЭ-7, 1.7.59). Чем ниже сопротивление контура заземления, тем лучше. В идеале значение должно быть в пределах 4 Ом. Разберемся, как работает заземление в доме, и какая взаимосвязь имеется с глухозаземленной нейтралью трансформатора.

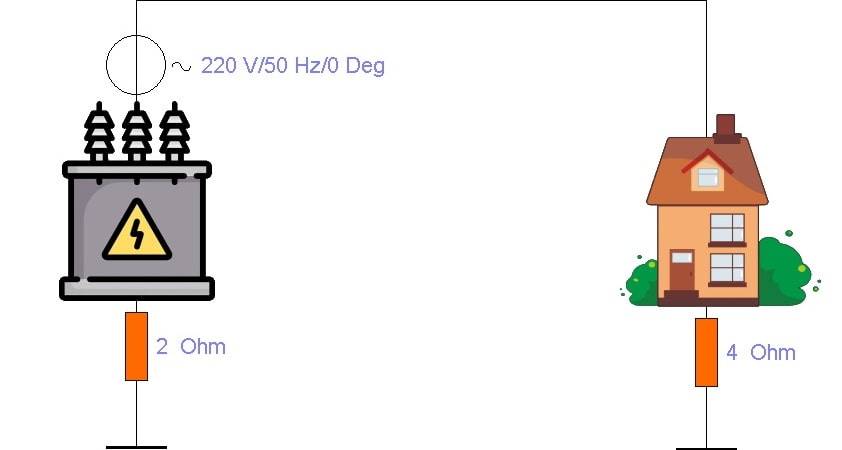

На рисунке выше схематически показан трансформатор с заземленной нейтралью. Сопротивление заземлителя примем равным 2 Ом. Смоделирован пробой фазы на заземленный корпус в доме с системой заземления TT. Фаза пошла в землю через контур заземления 4 Ом, далее к генератору через землю и заземление самого генератора 2 Ом. Земля это проводник, но не идеальный. Заземлением мы улучшаем проводимость, но на пути все равно имеется сопротивление — 4 Ом и 2 Ом. Другими словами, если бы сопротивления были ничтожно малыми и стремились к нулю, то данная цепь от отдельного заземлителя к заземлителю трансформатора выступила бы в роли полноценного нулевого рабочего проводника, замкнувшего фазу. Но так как сопротивление цепи заземления все же имеется, то при замыкании фазы на землю, ток короткого замыкания будет напрямую зависеть от его значения.

Для наглядности рассмотрим два варианта:

Сопротивление заземления TT 4 Ом	Сопротивление заземления TT 40 Ом
При сопротивлении контура заземления дома 4 Ом ток короткого замыкания 36,6 А. При 40 Ом — 5,2 А. То есть, если в первом случае правильно подобранный автоматический выключатель сработает, то во втором нет. Но если будет стоять УЗО, а оно в системе TT должно стоять обязательно, то сработает защита как при сопротивлении 4 Ом, так и при 40 Ом контура заземления.

Почему ноль бьется током

При прикосновении к элементам, находящимся под напряжением, человек попадает под разность потенциалов между местом контакта и землёй, поэтому в обычных условиях ноль током ударить не может.

Наличие значительного потенциала на нейтральной клемме указывает на аварийную ситуацию. Существует несколько причин, почему на нулевом проводе появляется напряжение.

Обрыв нуля в квартире

Самой частой причиной того, что горит индикатор на нуле, является обрыв или плохой контакт на соединении в цепи нейтрального проводника.

В том случае, если обрыв произошёл в однофазной электропроводке в квартире, напряжение на нулевую клемму попадает через включённые в розетку электроприборы на обоих контактах будет присутствовать одна и та же фаза.

Источник

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька

Для чего нужна проверка заземления

Процедура измерения сопротивления заземления нужна для контроля:

• обеспечения безопасности людей, которые живут или пользуются помещением;
• соответствия ГОСТу при строительстве жилых и промышленных объектов;
• соответствия сети требованиям, предъявляемым бытовым и другим электроприборам.

К электрозаземлению подключаются все устройства, щиты и электрошкафы. При этом сопротивление не должно быть больше, чем 4 Ом. Оно подразделяется на:

• защитное — предотвращающее поражение током;
• рабочее — нужно для защиты работоспособности электросетей.

Важное значение, которое имеет заземление — уравнивание потенциалов напряжения. По периодичности проведения проверок существует разделение на:

По периодичности проведения проверок существует разделение на:

1. Приемо-сдаточные проверки.
2. Плановые (эксплуатационные).
3. Внеплановые.

Каждое, находящееся в эксплуатации здание, должно иметь заземление, которое, в свою очередь, обеспечивается паспортом, содержащим:

• схему устройства, с привязкой ко всем окружающим сооружениям;
• указание подземных и надземных коммуникаций, и их связь с другим заземлением;
• дату, когда объект введен в эксплуатацию;
• материалы, из которых изготовлен заземлитель;
• характеристики почвы (величина растекающегося сопротивления, удельное сопротивление и влияние коррозии).

Сведения об осмотре и соответствии требованиям вносятся в паспорт не реже, чем 1 раз в 12 лет.

В случае внесения изменений в конструкцию объекта, его переносе, капитального ремонта или восстановления, проводится внеочередная проверка, включающая в себя:

1. Визуальный осмотр заземляющего устройства, со вскрытием верхнего слоя почвы. Определяются внешние коррозионные повреждения системы и то, как заржавели подземные части. Замена осуществляется в случае 50-процентного износа.
2. Измерение величины сопротивления заземления.
3. Установление надежного соединения между частия заземления и защищаемым объектом. Цепь не должна прерываться, а величина «металлосвязи» не должна превышать 0.05 Ом.

На заземление, его количественные показатели, влияют несколько факторов.

Как работает и что означают горящие светодиоды

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.

Снизу – кнопка для проверки УЗО.

Сзади – полноценная европейская вилка с заземлением.

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

горят два левых светодиода – с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

горит один левый светодиод – в розетке отсутствует заземление!

светится только светодиод посередине – в розетке нет ноля!

если вообще ничего не горит – где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

светятся два правых диода – монтажники перепутали местами фазу и землю

горят два светодиода по краям – перепутаны местами фаза и ноль

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте. В первую очередь нужен фазный проводник

Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

Методика проверки

Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.

Проверка с помощью мультиметра

• включить в распределительном щите электропитание в помещении (доме);
• замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
• переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
• проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.

Проверка контрольной лампочкой

Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.

Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.

Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:

1. Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
2. Отключить питание в распределительном щитке, вытащить вилку из розетки.
3. Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
4. Установить крышку на место, закрепить и включить автомат на щитке.

При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.

Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.

Необходимость в том, чтобы проверить заземление в бытовой сети возникает обычно при переселении в новую квартиру или при переезде на старую жилую площадь. В любой из этих ситуаций абсолютной уверенности, что в составе электропроводки имеется заземляющая жила, как правило, не бывает.

Как проверить заземление контрольной лампой

Ещё один способ проверки заземления основан на использовании контрольной лампы. Контрольная лампа — это обычная лампа, только вместо вилки, на конце её кабеля закреплены два токопроводящих щупа.

Проверка заземления контрольной лампой, осуществляется по той же аналогии, что и мультиметром:

• Сначала убедитесь, что на розетку поступает электричество;
• Затем подсоедините один из щупов контрольной лампы к нулю, а второй щуп к фазе розетки. При этом контрольная лампа должна загореться;
• Затем перекиньте один щуп с нуля на заземление.

Если при этом контрольная лампочка не загорелась, то, заземление не работает. Если лампа загорелась ярким светом, как и в случае проверки «фаза-нуль», то заземление имеет удовлетворительные характеристики. Ну а если контрольная лампа еле светится, то и качество заземления, значит, ненадлежащее, но оно есть.

При использовании электрических приборов всегда существует риск поражения электрическим током. Эта вероятность происходит из свойств упорядоченного потока заряженных частиц: он проходит через тот участок цепи, в котором сопротивление имеет минимальное значения. В разное время производители приборов и комплектующих пытались бороться с этим и обезопасить человека от вредного или даже смертельного воздействия тока. Но в конечном итоге наиболее простым и надежным остается заземление.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке

Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах

Схема подключения замеления и зануления

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

• Напряжение в приборе должно равняться нулю, это подскажет тестер.
• Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
• В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка . В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
• Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
• Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Штырь заземления

Использование приборов для тестирования розеток

Только при использовании специализированных приборов для проверки можно судить о безопасности розетки. Тем не менее, применять подобное оборудование имеют право только лица, у которых имеет разрешение, ведь обычно приборами тестируют розетку, не отключая напряжение.

С помощью оборудования проверяют подачу электроэнергии на общую цепь и розетки. Этот щиток обычно находится в подъезде или квартире жильцов.

Внешний вид электрощитка

Все розетки находятся под напряжением в 220 В (иногда меньше), поэтому создается реальная опасность для человека, который собирается их тестировать с помощью приборов. Особенно тогда, когда он мало знаком с устройством электросети.

Методики измерения

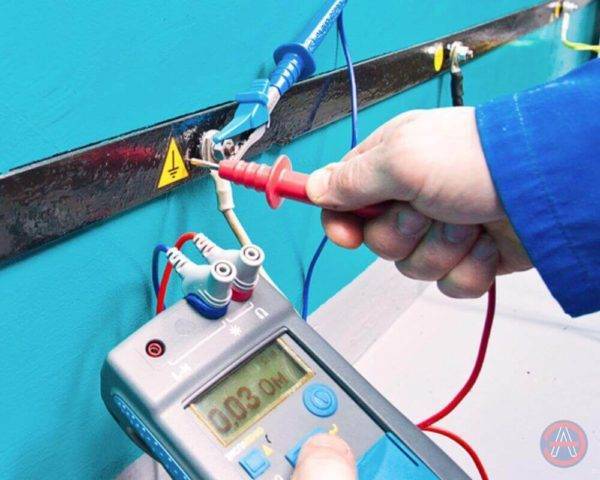

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

• визуальный осмотр устройств заземления на целостность;
• проверка сварочных швов;
• измерение расстояние от здания;
• осмотр крепежей;
• подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности. Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне. Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт. Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату. Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов. В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе. Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м. В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура

Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв. Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету. Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение. Полученное значение умножается на соответствующее число. К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).
