Как производится профессиональная бестраншейная прокладка труб — излагаем вопрос

Бестраншейная прокладка труб — виды и способы

Существующие технологии позволяют укладывать трубопроводные магистрали на большой глубине при проведении новых линий или внутри каналов старых труб, иногда с их разрушением.

Реконструкция и замена трубопровода методом санации

Санацией называют метод проводки линий с использованием старых коммуникаций, при этом различают две технологии:

  • Релайниг. Данный метод санации применяется, если старый трубопровод сохраняют и он служит оболочкой для новой магистрали, которую протягивают внутри.
  • Реновация. Данная методика заключается в том, что при прокладывании новой линии происходит разрушение старой — ее разрезают вдоль роликовыми или неподвижными ножами и расширителем увеличивают радиус окружности проходного канала, вдавливая остатки оболочки в землю.

Технология релайнинга

Релайнинг является наиболее экономически выгодным методом в ситуации, когда устаревшую магистраль меняют на современную пластиковую (полиэтилен низкого давления ПНД) чуть меньшего диаметра. Технология производства трубы ПНД позволяет осуществлять ее соединение свариванием, для этого промышленностью выпускается широкий ряд устройств, осуществляющих выравнивающую обработку, нагрев дисковым утюгом и сварку торцов. При проведении работ по протяжке длина ПНД магистрали может достигать 700 метров, в процессе подачи на поверхности производят сваривание труб (10 — 12 м.) специальными подходящими по габаритам дорогостоящими электронными агрегатами.

Довольно часто необходима протяжка по старому стальному трубопроводу полиэтиленовой линии чуть большего радиуса — для этого используют технологии протяжки со специальным ножом-расширителем, которым разрезают трубопровод вдоль. Проводимые работы состоят из следующих этапов:

  1. По краям заменяемого участка выкапывают рабочий и принимающий котлованы нужного размера (зависит от глубины залегания трубопровода и габаритов машин) для размещения инженерной техники.
  2. При помощи специального механизма гидравлических домкратов скручивают металлические штанги и подают их в канал, проталкивая до выхода из линии в приемном котловане.
  3. Подсоединяют к металлической штанге пластиковый трубопровод через крепеж, который находится на специальном наконечнике в виде ножа-расширителя.
  4. Гидравлическая машина производит протяжку в обратном направлении с одновременным продольным разрезанием стальной трубной оболочки. При этом штанги по мере извлечения раскручивают и извлекают из котлована.

Рис. 3 Пример применения пневмомашины для укладки участков трубопровода из ПНД

Реновация

Технология применяется в случае, если старый трубопровод имеет существенно меньший диаметр и не соответствует техническим требованиям новой линии, с помощью данной методики разрушают трубопроводы из хрупких (керамика, пластик, асбестоцемент) и стальных оболочек. Для протяжки используются гидростанции, разрушение происходит при помощи насадок с радиально расположенными ножами, преимущества метода заключаются в следующем:

  • Используются старые тоннели, поэтому отпадает необходимость в проведении работ по созданию нового канала.
  • Возрастает безопасность работ, исключены возможные риски повреждения других коммуникаций.
  • Нет необходимости согласования с диаметром старой трубы, методику используют для создания шахт больших размеров в окружности.

Преимущества бестраншейного монтажа труб

Выгоды от бестраншейного монтажа понятны даже неспециалистам.

Ведь даже простейшая технология гарантирует следующие выгоды:

  • Полную сохранность всех коммуникаций, проложенных вблизи от трубопровода. То есть, газовщики и связисты могут вздохнуть спокойно.
  • Полную сохранность дорожного полотна. Здесь «большое спасибо» должны сказать не только строители дорог, но и автомобилисты, вынужденные «бить подвеску» на просевшем после ремонта участке.
  • Отсутствие пробок в городе: ведь дорогу не перерывают и не перекрывают!

Причем помимо основных выгод существуют еще и косвенные преимущества, например: экономия топлива в городском автопарке, неизменные маршруты автобусов и троллейбусов,  оптимизация работы «дорожников», которые могут заняться действительно проблемными участками, а не восстановлением разрушенной трассы и так далее.

С учетом вышеперечисленных выгод, цена бестраншейной прокладки труб может быть практически любой. Такие факты оправдывают любые траты. Но к преимуществам бестраншейного монтажа относится еще и низкая стоимость подобной технологии! То есть, говорить об экономической нецелесообразности бестраншейного монтажа уже невозможно.

Бестраншейная прокладка труб — виды и способы

Существующие технологии позволяют укладывать трубопроводные магистрали на большой глубине при проведении новых линий или внутри каналов старых труб, иногда с их разрушением.

Реконструкция и замена трубопровода методом санации

Санацией называют метод проводки линий с использованием старых коммуникаций, при этом различают две технологии:

  • Релайниг. Данный метод санации применяется, если старый трубопровод сохраняют и он служит оболочкой для новой магистрали, которую протягивают внутри.
  • Реновация. Данная методика заключается в том, что при прокладывании новой линии происходит разрушение старой — ее разрезают вдоль роликовыми или неподвижными ножами и расширителем увеличивают радиус окружности проходного канала, вдавливая остатки оболочки в землю.

Технология релайнинга

Релайнинг является наиболее экономически выгодным методом в ситуации, когда устаревшую магистраль меняют на современную пластиковую (полиэтилен низкого давления ПНД) чуть меньшего диаметра. Технология производства трубы ПНД позволяет осуществлять ее соединение свариванием, для этого промышленностью выпускается широкий ряд устройств, осуществляющих выравнивающую обработку, нагрев дисковым утюгом и сварку торцов. При проведении работ по протяжке длина ПНД магистрали может достигать 700 метров, в процессе подачи на поверхности производят сваривание труб (10 — 12 м.) специальными подходящими по габаритам дорогостоящими электронными агрегатами.

Довольно часто необходима протяжка по старому стальному трубопроводу полиэтиленовой линии чуть большего радиуса — для этого используют технологии протяжки со специальным ножом-расширителем, которым разрезают трубопровод вдоль. Проводимые работы состоят из следующих этапов:

  1. По краям заменяемого участка выкапывают рабочий и принимающий котлованы нужного размера (зависит от глубины залегания трубопровода и габаритов машин) для размещения инженерной техники.
  2. При помощи специального механизма гидравлических домкратов скручивают металлические штанги и подают их в канал, проталкивая до выхода из линии в приемном котловане.
  3. Подсоединяют к металлической штанге пластиковый трубопровод через крепеж, который находится на специальном наконечнике в виде ножа-расширителя.
  4. Гидравлическая машина производит протяжку в обратном направлении с одновременным продольным разрезанием стальной трубной оболочки. При этом штанги по мере извлечения раскручивают и извлекают из котлована.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

  • климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
  • технические свойства материалов, используемых при строительстве;
  • специфические особенности трубопровода;
  • глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
  • рельеф местности;
  • максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

  1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
  2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Что представляет собой бестраншейная прокладка методом прокола

Метод прокола представляет собой контролируемый способ укладки различных коммуникационных систем под землей без необходимости организации для них траншей. Базируется метод на создании скважины путем уплотнения земляного массива.

При прокладке кабеля проколом грунт не выкапывается в необходимом месте, а «прокалывается». Под «проколом» подразумевается создание отверстия методом радиального уплотнения почвы путем вдавливания в нее штанги со специальным заостренным наконечником.

Ограничением для применения метода прокладки кабеля проколом являются небольшие диаметры и малые протяженности скважин — до 50 см в диаметре, и до 50 метров длиной (реже 100).

При необходимости прокладки методом прокола нескольких кабельных линий, расстояние между ними должно рассчитываться с учетом возможностей применяемого оборудования и точности работы оператора (оптимальное рекомендуемое расстояние — не менее 1 м в свету).

В процессе выполнения прокола для кабеля необходимо организовывать два котлована — стартовый и приемный. Их размеры напрямую зависят от:

  • глубины прокладывания кабельной сети;
  • габаритов используемой спецтехники;
  • технологических особенностей выбранной методики прокола.

Методы прокладки трубопроводов

Прокладка подземных труб выполняется двумя основными способами – открытым и закрытым.

Открытый метод предполагает вскрытие грунта и включает в себя следующие этапы:

  • – рытье траншеи на глубину, регламентируемую ГОСТами;
  • – выравнивание дна и укрепление стен траншеи;
  • – отсыпка песочной подушки;
  • – установка трубопровода;
  • – защита труб инертными материалами;
  • – засыпка траншеи;
  • – проведение восстановительных работ.

Минусы траншейного способа прокладки коммуникаций:

  • – высокая стоимость и трудоемкость работ;
  • – длительные сроки реализации проектов;
  • – разрушение дорожных покрытий, благоустроенных территорий;
  • – уничтожение природного ландшафта, плодородной почвы.

В некоторых местах проложить трубы открытым способом вообще невозможно. Это:

  • – автострады и железные дороги, которые нельзя перекрыть;
  • – отдельные промышленные объекты и жилые дома;
  • – непреодолимые природные препятствия (овраги, водоемы, болота).

В таких случаях обустройство трубопроводов выполняется бестраншейным способом при помощи специальной гнб техники – бурового оборудования, установок управляемого прокола и гидравлических разрушителей, пневмопробойников.

Кроме того, если компания имеет в арсенале бестраншейное оборудование иногда целесообразно провести работу с его помощью даже в случаях позволяющих открытую прокладку коммуникаций.

Бестраншейная прокладка газопровода в Москве и Московской области

Настоящим свободно, своей волей и в своем интересе даю согласие ООО «Медиа-решения», находящемуся по адресу г. Тюмень ул. 50 лет ВЛКСМ 19 — 76 (далее – Оператор) на автоматизированную и неавтоматизированную обработку своих персональных данных в соответствии со следующим перечнем:

  • имя, телефон, адрес электронной почты и иные индивидуальные средства коммуникации, указанные при заполнении на сайте https://spcteh.ru (далее – Сайт) следующих форм: регистрации на сайте;
  • добавление объявлений по аренде техники, продаже техники, услугах, продаже материалов;
  • изменение информации в своем объявлении;
  • отправку заявки на увеличение клиентов с сайта;
  • оплату платного размещения объявлений;
  • написании отзывов;
  • подаче заявки на получение скидки;
  • подаче жалобы при отказе в указанных на сайте скидках;
  • заказе обратного звонка от владельца объявления;
  • подаче заявки на услуги указанные в объявлении;
  • подаче заявки на подбор услуг;
  • подписке на акции и спец-предложения;
  • использовании сервисов обратной связи с Администрацией сайта;

источник захода на сайт и информация поискового или рекламного запроса; данные о пользовательском устройстве (среди которых разрешение, версия и другие атрибуты, характеризующие пользовательское устройство); пользовательские клики, просмотры страниц, заполнения полей, показы и просмотры баннеров и видео; данные, характеризующие аудиторные сегменты; параметры сессии; данные о времени посещения; идентификатор пользователя, хранимый в cookie,

для целей оказания информационных услуг и по представлению площадки для размещения информации о спецтранспорте и строительной технике, предоставления релевантной рекламной информации и оптимизации рекламы.

После прохождения регистрации на сайте Пользователь также дает свое согласие на:

  • Получение информационных СМС-сообщений на номер телефона, указанный в ЛК;
  • Получение информационных электронных сообщений на E-mail, указанный в ЛК.

Также даю свое согласие на предоставление Оператором моих персональных данных третьим лицам и на осуществление трансграничной передачи персональных данных для достижения заявленных целей обработки персональных данных.

В целях обеспечения реализации требований законодательства в области обработки персональных данных Оператор может:

  • осуществлять обработку персональных данных путем сбора, хранения, систематизации, накопления, изменения, уточнения, использования, распространения, обезличивания, блокирования, уничтожения персональных данных;
  • использовать автоматизированный способ обработки персональных данных с передачей по сети Интернет;

Настоящее согласие вступает в силу с момента подтверждения и действует в течение 5 лет, если иное не установлено действующим законодательством РФ.

Отзыв согласия на обработку персональных данных осуществляется путем направления заявления в письменной форме на юридический адрес Оператора.

Я подтверждаю, что мне известно о праве отозвать свое согласие посредством составления соответствующего письменного документа, который может быть направлен мной в адрес Оператора. В случае моего отзыва согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2-11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона от 27.07.2006г. №152-ФЗ «О персональных данных».

ГНБ

Технологию бестраншейной прокладки коммуникаций или прокол грунта применяют с целью затягивания трубы. При этом она может быть из любого материала, например, асбоцемента, полиэтилена или стали.

Преимущества методов направленного горизонтального бурения:

  1. Возможность сохранения вида ландшафта. Исключения составляют точечное рытье колодцев и установка помещений хозяйственного предназначения.
  2. Минимальный риск повреждения различных инженерных сетей и ранее проложенных коммуникаций.
  3. Отсутствие необходимости в перекрытии движения автомобилей по магистралям.
  4. Снижение затрат на обеспечение места проведения работ электроэнергией.
  5. Значительное сокращение расходов на оплату рабочим, так как работников требуется значительно меньше.
  6. Отсутствие необходимости восстановления асфальта, объектов, поврежденных при выполнении работ.
  7. Снижение расходов, связанных с эксплуатацией коммуникаций.

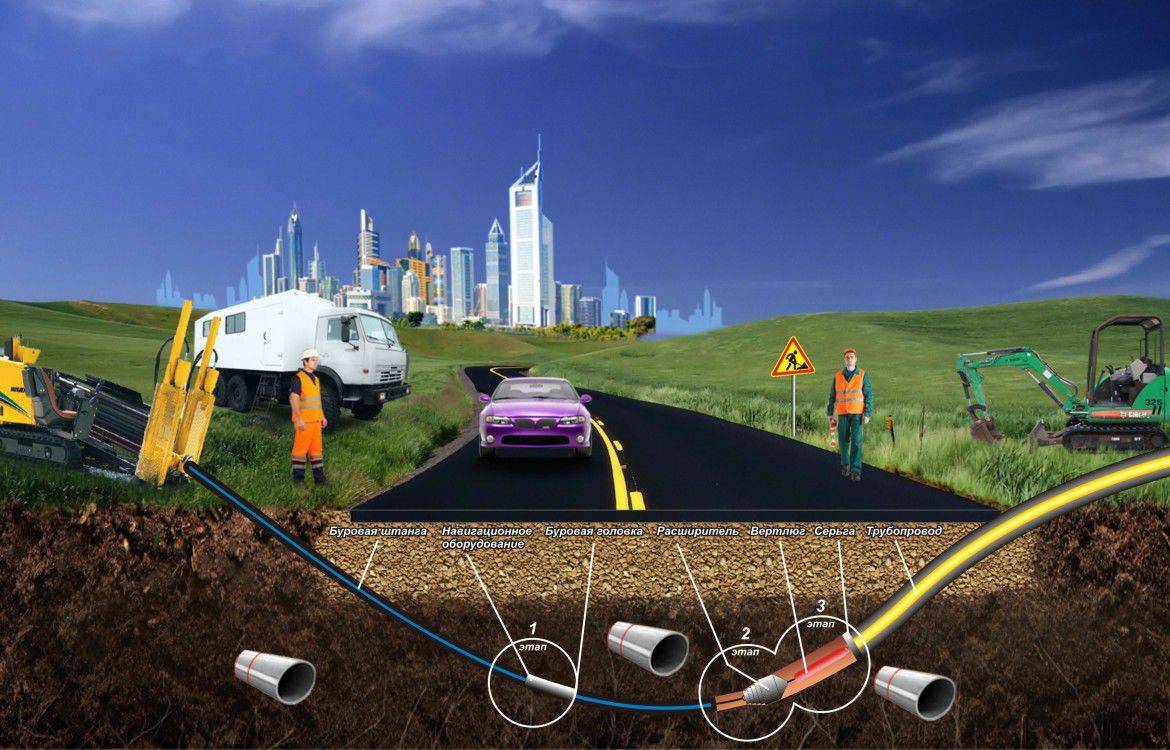

Горизонтальное бурения проводится в несколько этапов. Каждый из них следует выполнять точно по инструкции, соблюдая технику безопасности:

  1. Геологическая разведка. Осуществляется с помощью забора проб почвы и радиолокации. Необходима для установления наличия установленных коммуникаций и типа грунта. На основе полученных данных производится выбор бурового оборудования.
  2. Пилотное бурение. В результате под землей будет установлена штанга, весь канал будет пройден.
  3. Расширение канала. Также выполняется запрессовывание или расширение трубопровода.

Процесс горизонтального бурения закончен. Остаются только работы по устройству колодцев и другие.

Качество и точность выполненных работ зависит, в первую очередь, от способа проведения работ и используемого оборудования. Сегодня специалисты предпочитают применять УГБ.

Если требуется точность, рекомендовано применять установки для прокола почвы или оборудование для микротоннелирования.

Ещё около 10 лет назад технология прокола грунта была диковинкой. Но сегодня горизонтально направленное бурение используется во многих городах России. Применение метода ГНБ занимает около 95% от общего количеством прокладки коммуникаций.

На сегодняшний день качественными установками для осуществления горизонтального бурения является наша установка УПГ. Это технология, которая обладает лучшими характеристиками.

Существует множество моделей с различными характеристиками.

  1. Буровая техника с проколом.
  2. Установка с трубой.
  3. Установка разрушения труб.
  4. Универсальный бур.
  5. Горизонтальный грунтовый мотобур.
  6. Горизонтальная установка промывкой.
  7. Навесной буровой станок.
  8. Гидравлическая приводная установка.

Также компания предлагает смесительные установки бентонита.

Сегодня одним из самых популярных методом прокладки труб считается бестраншейный. При помощи специального оборудования делается прокол. Он также называется пилотной скважиной. После выполнения проводится расширение прокола. Скважина смазывается при помощи бентонита, а с противоположного конца запрессовывается и втягивается трубопровод с начального котлована.

Методика, при которой делается прокол грунта, обладает рядом преимуществ. В первую очередь подобный способ установки коммуникаций позволяет сохранить целостность асфальтового покрытия. Также при проколе отсутствует необходимость восстановления нарушенных объектов.

Процесс выполнения прокола контролируют при помощи высокоточного оборудования, что позволяет добиться точности и исключить повреждения асфальта, расположенных рядом коммуникаций.

Направленное бурение во время осуществлении прокола почвы позволяет снизить финансовые и экономические затраты. Также подобная методика позволяет избежать нанесения ущерба окружающей среде.

На сегодняшний день способы бестраншейной прокладки труб уже заменяет устаревшие методы. Разработано множество различных установок для горизонтального бурения.

В Европе популярностью пользуются установки для прокола грунта, обладающие точностью и экономичностью особенно при расходе растворов бентонита.

Выделяют три основных вида бурения, каждый из которых имеет свою классификацию:

  1. Неуправляемое бурение. Сюда входят бурение проколом, земли, глухих отверстий, применение отбойника и ударной бурение.
  2. Управляемые методы. К ним относятся трех- и двухступенчатые методы, ударное бурение, с отбойником, глухих отверстий, с промывкой, шнековое бурение, с управляющей трубой.
  3. Санация трубопровода. В свою очередь может быть выполнена при помощи разрушения и обновления, с втягиванием, с обновлением точного положения и с применением вспомогательной трубы.

Метод выполнения скважины подбирается с учетом грунта, сложности и объема работ.

Метод горизонтально направленного бурения ГНБ

Различают два вида буровой проходки:

  • Раздельное. При данном способе вначале бурами формируют шахту, а после извлечения инструмента протягивают линию.
  • Совмещенное. При данном виде бурение осуществляется вместе с трубами, которые продвигают по каналу.

Установки горизонтального бурения (УБ, УГБ) позволяют производить проход с укладкой линии со скоростью до 19 м. в час при длине шахты до 60 м., диапазон размеров пробуренных отверстий 325 — 1420 мм., более производительные агрегаты этого типа способны прокладывать магистраль до 120 м.

Проходка производится ножевыми насадками с удалением породы шнековым конвейером, для больших размеров используется выполнение пилотной скважины малого диаметра. После ее проходки на шнек устанавливают специальный расширитель и переводят буровую установку в обратный режим.

Рис.6 Проход с помощью специального проходческого щита (микротоннелирование)

Хотя усилия, применяемые при бурении, ниже, чем при прокалывании, к значительным недостаткам способа относится необходимость транспортировки грунта из пробуренной скважины. Новые технологии прокладки позволяют избежать данного недостатка — шахту прорезают ножами пропеллерного типа с дальнейшей раскаткой породы в затрубном пространстве.

Эффективная методика проделывания горизонтальных шахт — применение самоходных пневмомашин (Крот), которые образуют канал с плотными стенами шириной 63 — 400 мм. и длиной до 50 м.

Устройство представляет собой самоходную пневмомашину ударного принципа действия с ударником, осуществляющим поступательные и возвратные колебания под воздействием сжатого воздуха. Поддержание точности заданного направления определяется значительной длиной корпуса, обратному движению противостоит трение о земляные стенки.

Рис. 7 Способ направленно шнекового бурения

Процесс проведения работ

Если обобщить процесс прокладки кабельных коммуникаций методом прокола (не уделяя внимания конкретному виду), то он будет подразделяться на несколько отдельных, но обязательных работ:

  • Разработка проектной документации. Точный расчет траектории для выполнения прокола под кабель. Определение отсутствия или наличия каких-либо коммуникаций, располагающихся в месте проведения работ. Расчет глубины залегания кабеля, определение мест размещения и размеров котлованов.
  • Формирование котлованов (приямков) — стартового и приемного. Если плотность залегания коммуникаций высокая или условия работы стесненные, то приямки копают вручную. Во всех остальных случаях используются буровые установки.
  • Подключение оборудования для прокола к наносно-смесительным агрегатам. Проведение дополнительных работ, направленных на тонкую настройку всех используемых агрегатов и подготовку к проколу для кабеля.
  • Выполнение прокола и формирование скважины для конкретной коммуникации. Работа проводится с применением спецоборудования, на которое установлена заостренная под определенным углом буровая головка и локационный датчик, позволяющий точно корректировать глубину и траекторию прокола.
  • Расширение скважины. Последовательно, с применением разных в диаметре насадок на гидрокоп (виброкоп или пневмопробойник), скважина расширяется до ранее определенного диаметра. После завершения предварительного расширения производится протяжка трубы для кабеля.
  • Протяжка кабельных коммуникаций. Последний шаг, после окончания которого выполняется демонтаж используемого оборудования и уборка территории.

После завершения вышеописанных процессов остаются лишь стартовый и финишный приямки — единственные «свидетельства» того, что на местности была выполнена прокладка труб методом прокола.

При бестраншейной прокладке кабеля методом прокола используются специальные трубы из высококачественных полимерных материалов. В зависимости от максимально допустимого напряжения кабельной линии рекомендуем следующие решения:

  • ПротекторФлекс СТ (до 110 кВ).
  • ПротекторФлекс БК (до 110 кВ).
  • ПротекторФлекс ПРО (до 500 кВ).

Эти трубы не деформируются при усадке грунта, имеют небольшой вес (в процессе работы не нужно задействовать спецтехнику для их подъема), позволяют выполнять монтаж с максимально высокой скоростью.

Бестраншейная санация по технологии Примус-Лайн

Этот метод применяется для восстановления работоспособности водо-, газо- и нефтепроводов. Он основан на применении гибкого высоконапорного рукава и специально разработанной для данной системы соединительной техники. Многослойная структура рукава и незначительная толщина стенок придают конструкции гибкость и высокую прочность. Внутренний слой выбирается в зависимости от транспортируемой рабочей среды, в то время, как слой внешний в любом случае изготавливается из устойчивой к истиранию разновидности полиэтилена. Роль статически несущего слоя играет присутствующая между этими слоями бесшовная арамидная ткань.

Рукав втягивается в изношенный трубопровод через небольшие котлованы. Такое техническое решение не требует вскрытия дорожного полотна. Элемент Примус-Лайн со старым трубным изделием не склеивается и в кольцевом пространстве он является самонесущим. К существующим трубам (из ПЭ, стали, чугуна и т.д.) и, тем самым, к сети рукав стыкуется посредством специальных высоконапорных соединителей. Специально для водопроводов, осуществляющих подачу питьевой воды под низким давлением, была спроектирована система Примус-Лайн, условный диаметр которой колеблется в диапазоне мм.

В конструкцию соединителя входят формованная внутренняя втулка и наружная гильза. На внутренней стороне последней имеется деформируемая стальная оболочка. Создание длительного герметичного соединения происходит путём запрессовывания смолы с помощью насоса через вентиль внешней гильзы. В результате стальная оболочка, а вместе с ней и Примус-Лайн, проталкивается в контуры вышеуказанной внутренней втулки. Когда смола затвердеет, получится надёжное и прочное, не допускающее возникновения протечек соединение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
