На каком расстоянии необходимо устанавливать винтовые сваи?

Порядок выполнения работ

Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 — 3 см Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения. Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку. Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.

Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.

Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.

Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.

Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны

Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.

Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

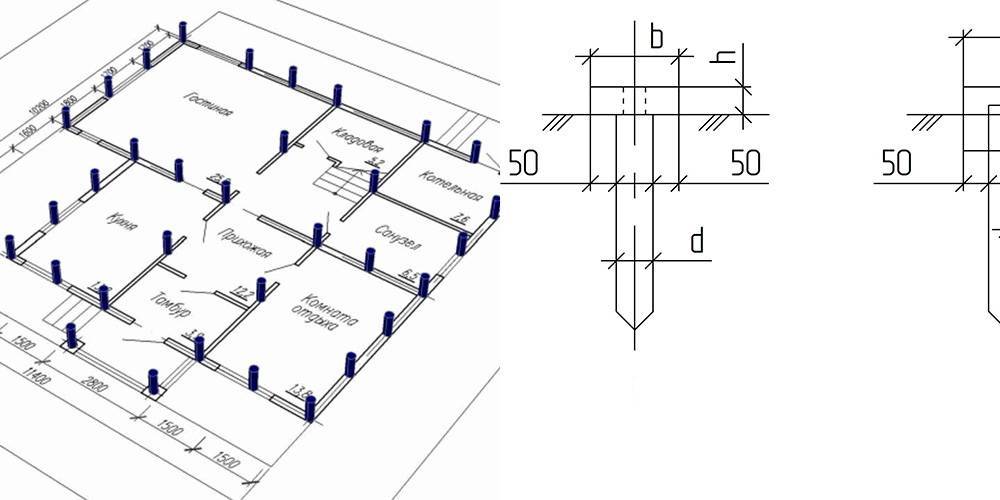

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

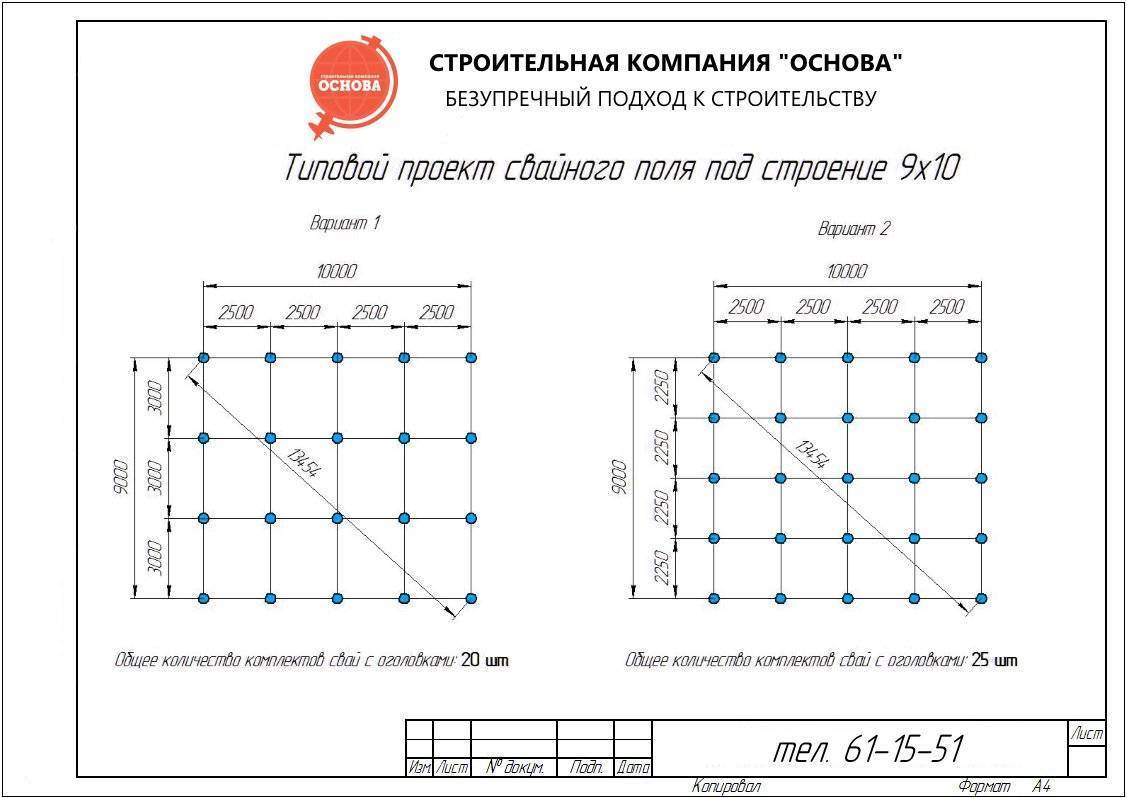

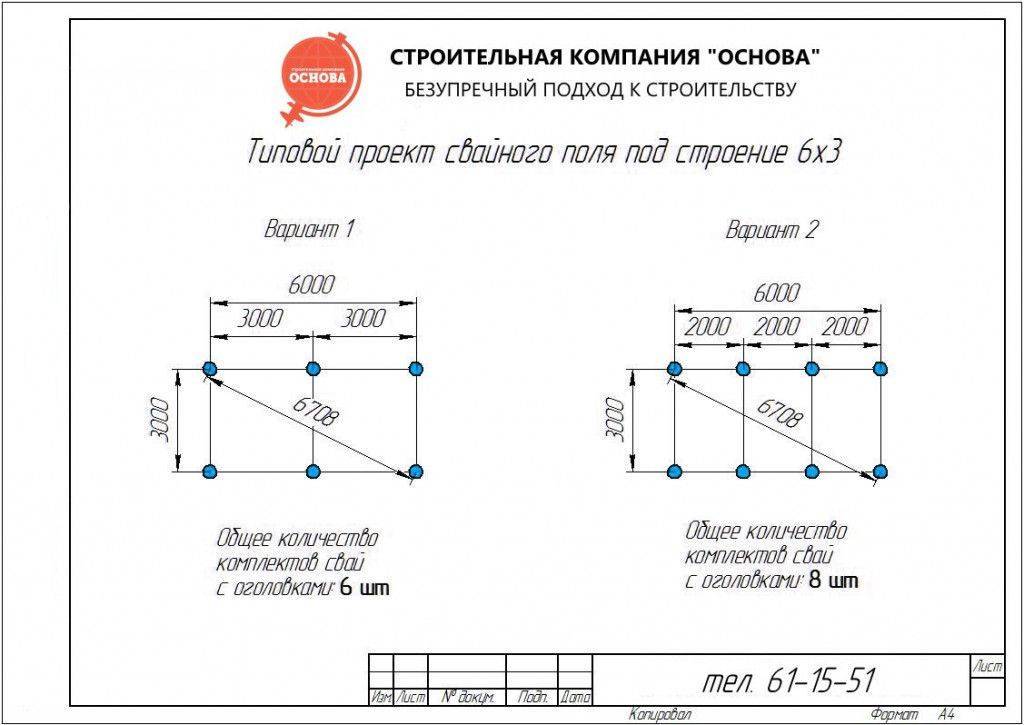

1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата. Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

ОБРАТИТЕ ВНИМАНИЕ! Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений. Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен

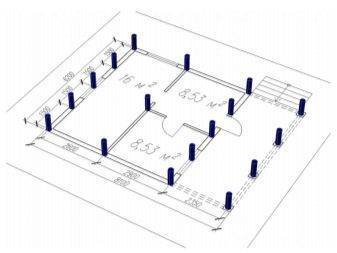

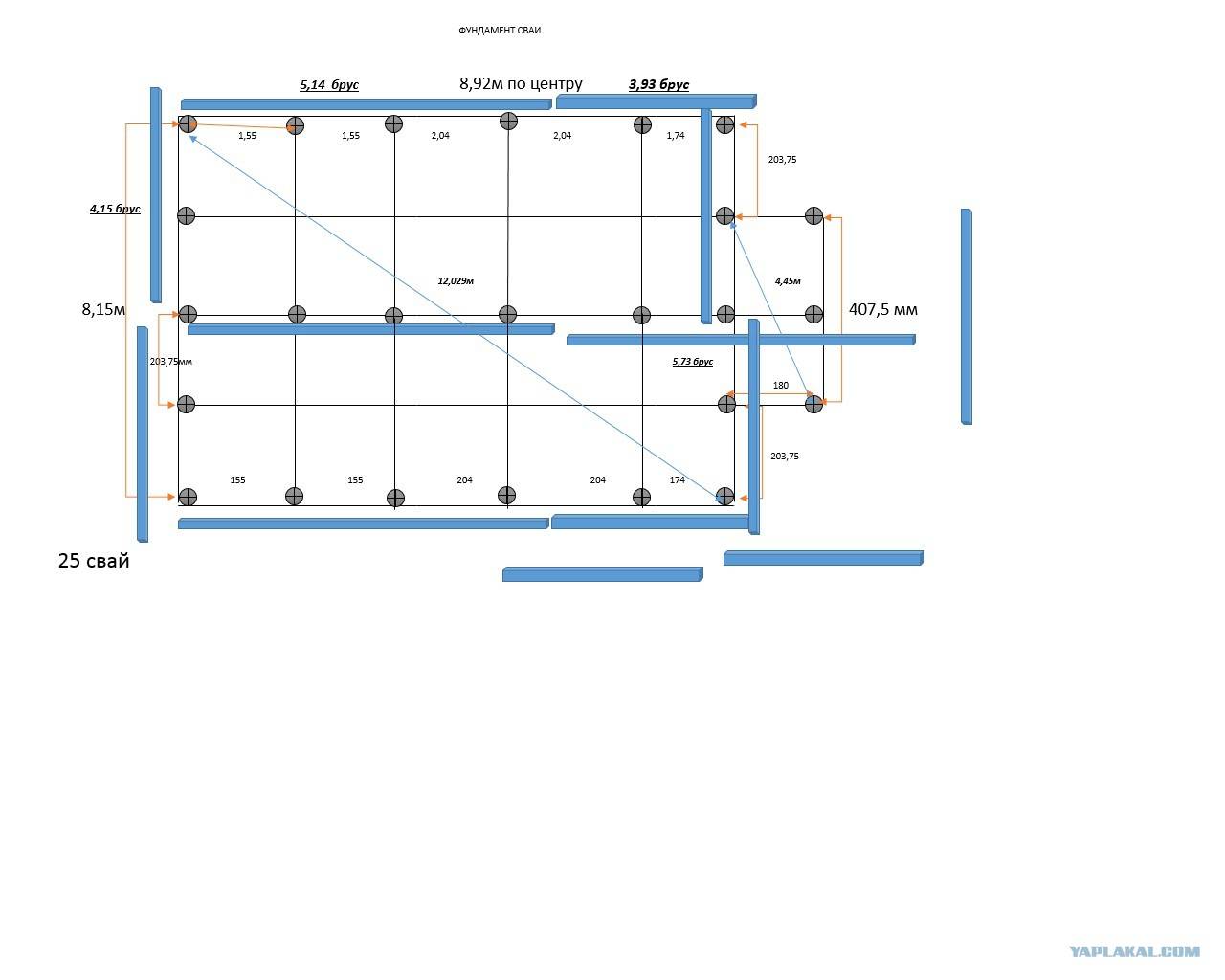

Сначала сваи расставляют по всем углам и точкам примыкания стен

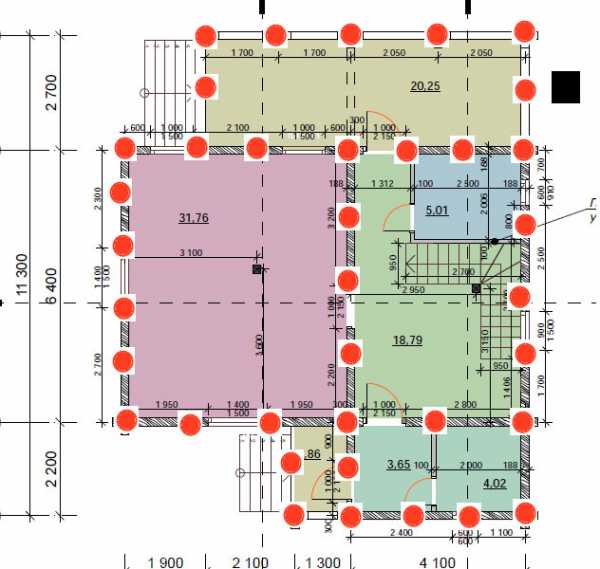

Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например:

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

Общее количество свай:

300 : 5 = 60 шт.

Общая длина опорных линий — 40 м.

Тогда расстояние между соседними сваями будет:

60 : 40 = 1,5 м.

Проектирование фундаментов

При проектировании нужно вычислить нагрузку со стороны постройки и определить тип грунта Главным руководящим документом, регламентирующим проектирование фундаментов, является Свод Правил 24.13330.2011г. «Свайные фундаменты».

Раздел 4 документа обязывает при проектировании учитывать:

• результаты инженерных изысканий;
• сведения о сейсмической опасности в районе строительства;
• данные о назначении, конструктивных особенностях сооружения и условия эксплуатации;
• нагрузки, действующие на фундамент;
• существующую застройку и влияния на неё нового строительства;
• экологические требования;
• технико-экономическое сравнение возможных проектных решений;
• состояние грунтовых вод;
• выданные уполномоченными организациями технические условия.

Основываясь на результатах анализа, выбирают проектные решения о необходимом количестве свай и способе их распределения.

Инструкция по изготовлению

Правила изготовления свая своими руками.

Буронабивные

Для закладки буронабивных опорных элементов понадобится заблаговременно рассчитать потребность в несущей способности основания. Формулы для вычислений, а также рекомендации по выбору строительных материалов подробно описаны в указанных ранее СНиП и СП.

Полученные данные позволят определить необходимые размеры:

• диаметр шурфа,
• глубину скважины,
• а также потребность в армировании и устройстве песчаной подушки.

Материалы и оборудование, которые понадобятся для строительства:

• бетон М200–М300;
• песок средней фракции;
• листовой рубероид;
• арматура класса А3 (по необходимости);
• молоток, лопата, болгарка;
• сварочный аппарат;
• снабжение водой и электричеством.

Ключевые технологические этапы полномасштабного строительства:

1. Уборка участка от строительного и другого мусора.
2. Разметка поля по плану, обозначение мест для будущих опор.
3. Бурение скважин на определенную глубину.
4. Устройство на дне шурфа утрамбованной песчаной подушки высотой от 20 см.
5. Закладка обсадной трубы из рубероида, который также будет выполнять функцию гидроизоляционного слоя.
6. Монтаж армирующего каркаса и его устройство в скважине.
7. Подготовка раствора и заливка в шурфы.
8. После затвердевания бетона обрезка опорных элементов на одном уровне по горизонтали, оставляя выступы арматуры.

Для конструкций с небольшой несущей способностью и не пучинистых грунтов упускают шаги с армированием и устройством песчаной насыпи под опорной площадью. На этом изготовление буронабивных свай считают законченным.

Буронабивные сваи своими руками, видео-инструкция:

Винтовые

Чтобы сделать винтовые сваи свои руками, конструктору понадобятся такие материалы:

• стальная труба нужного сечения и толщины стенки;
• листовой металл (не тоньше 5–6 мм);
• болгарка, сварочный аппарат;
• гидроизоляционный материал.

Этапы изготовления:

1. Нарезка труб нужной длины.
2. Изготовление наконечника литым или сварным способом.
3. Вырезание лопастей, придание винтовой части нужной конфигурации.
4. Приваривание спирали к трубе.
5. Проделывание технологических отверстий на верхнем конце трубы.
6. Зачистка сварных швов.
7. Покрытие металла слоем гидроизоляционного материала.

Готовые изделия можно сразу использовать в строительстве, но достоверно рассчитать несущую способность таких силовых элементов невозможно.

Как сделать винтовые сваи своими руками, видео-инструкция:

Деревянные забивные

Деревянные забивные столбы изготавливают только из твердых пород древесины, при этом диаметр столба должен быть не меньше 180 мм. Заготовки очищают от сучьев и веток, а концу придают заостренную форму, чтобы изделие проще преодолевало сопротивление грунта.

Острую часть накрывают листовым материалом, чтобы защитить сваю от повреждений при забивании. На верхнюю часть опоры надевают стальное кольцо для предотвращения растрескивания древесины от ударов молотом.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

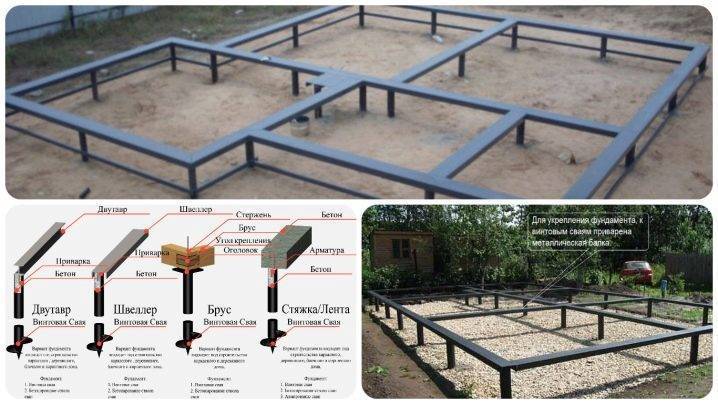

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

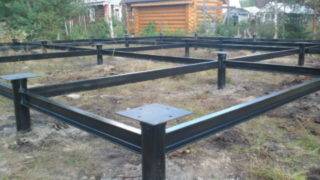

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Тем, кто выбирает для своего участка фундамент на сваях, в первую очередь следует задуматься о том, как правильно выполнять его расчет. Процесс монтажа тоже занимает не последнее место. Основные вопросы, которые интересуют владельцев земельных участков, выбравших для себя вариант свайного фундамента, следующие:

Схема устройства свайного фундамента из набивных комбинированных свай.

1. Какое минимальное расстояние должно быть между сваями (шаг свай)?
2. Какое количество опор необходимо?
3. Как осуществить правильно?

На первый взгляд может показаться, что это довольно трудно, особенно человеку, не имеющему никакого отношения к строительству. Но не надо заранее отчаиваться, все не так уж и сложно.

Несмотря на то что вам понадобятся знания о нагрузке здания и силе, воздействующей на основание, а также о свойствах и качествах строительных материалов, вы наверняка справитесь с поставленной задачей, изучив подробную информацию, изложенную в этой статье. Не забудьте, что только грамотный и проведенный по всем правилам расчет поможет вам сделать фундамент надежным и долговечным.

Распределение по площади

Расставляя места установки упор, учитывают минимально и максимально допустимые дистанции.

Расстояние между забивными сваями не может быть меньше 3 диаметров опоры, в противном случае бывает отрицательное взаимное влияние.

При распределении опор по фундаментному полю учитывают требование равномерного распределения нагрузок.

Обязательно монтируют сваи в углах постройки и пересечении любых стен между собой. Большее количество опор монтируют под тяжёлыми капитальными стенами.

Нельзя допускать разницу весов между наиболее и наименее нагруженными сваями более 15%. Постоянные нагрузки на опоры не должны различаться более чем на 5% и кратковременных более чем на 20%

Это важно, например, для фундамента под встроенный в дом гараж

Максимальный шаг свай обусловлен наличием или отсутствием ростверка. В большей части случаев сваи не должны располагаться более чем на 1,5 м друг от друга.

Выделяют способы установки:

• одиночный;
• кустовой;
• лентой;
• сплошным полем.

Расположение свай зависит от нагрузки на ростверк

Выбор варианта зависит от ранее произведённых расчётов, конфигурации здания, мест максимальных и минимальных нагрузок.

Одиночные сваи предназначены для установки столбов освещения или небольших по площади сооружений.

Кусты монтируют при больших нагрузках на единицу площади, например, под стенами многоэтажных зданий.

Ленты в один ряд чаще всего применяют в строительстве подпорных стенок большой протяжённости.

Особенности расчета

При вычислении интервала размещения свай необходимо учитывать определенные существенные критерии. Это позволит не располагать элементы слишком близко, расходуя средства зря, и не ставить их слишком далеко, подвергая фундамент и весь дом опасности просадки.

В расчетах профессиональных строителей учитываются следующие моменты:

• масса строения (каркас, крыша, отделка и т. п. );
• масса внутреннего наполнения (оборудование, мебель, вещи и жильцы);
• динамические факторы (ветровая нагрузка, вес снега на крыше зимой);
• несущая способность грунта;
• технические параметры винтовых свай;
• коэффициент запаса.

Для определения полезной нагрузки при расчете интервала размещения свай используется соответствующий СНиП. Например, для одноэтажного жилого строения нагрузка установлена на уровне 150 кг на 1 кв. м. площади. Показатели ветровой и снеговой нагрузки являются справочными и устанавливаются для каждого региона в зависимости от местной погодной специфики. Коэффициент запаса в среднем составляет от 1.1 до 1.25.

Перед планированием расположения свай необходимо вычислить их количество. Оно определяется на основе общей нагрузки на опоры. Суммарный вес делится на несущую способность одной сваи, в результате чего выясняется точное количество опор. Далее происходит их размещение с равным интервалом по периметру строения и под несущими конструкциями.

Второй вариант – это расстановка свай, планируемая исходя из определения нагрузки на 1 погонный метр ростверка. Чтобы ее вычислить, необходимо общую нагрузку здания разделить на общую длину всех несущих стен, а потом разделить на несущую способность выбранного типа свай. В результате получается показатель, определяющий необходимое количество опор для поддержания 1 метра ростверка. После этого определяется необходимый интервал размещения свай, достаточный для поддержания фундамента. Этот метод используется для более массивных строений и редко применяется для малоэтажных каркасных домов.

Для определения примерной несущей способности свай конкретного типа нужно посмотреть в таблицу с соответствующими показателями. Более точная информация, используемая в финальных вычислениях, указывается производителем в спецификации на конкретный товар. Стоит учитывать, что минимальное расстояние, на котором вкручивают сваи для дома и террасы – 108 см.

Преимущества и недостатки свайного фундамента

Строительство на сваях практикуют с давних времен. Раньше их изготавливали из дерева, а сейчас используют и другие материалы: сталь, железобетон. Их устанавливают винтовым и забивным способом. Второй вариант более сложный и требует применения специального оборудования.

Винтовой метод монтажа могут применять рабочие. Для этого способа не нужны особые механизмы, поэтому и стоимость строительных работ будет ниже, но на качестве фундамента это не отражается никаким образом.

На винтовых сваях возводят малоэтажные здания, коттеджи и частные дома. Они способны выдержать любой сложный грунт. Поэтому их часто используют:

1. В условиях нестабильной почвы. Винты проникают сквозь вспученный и рыхлый слой и опираются в самый прочный слой. Нижние элементы конструкции проходят все препятствия и попадают вниз. Лопасти защищают от давления грунта.
2. В местностях с близкорасположенными грунтовыми водами, на заболоченных участках. Винтовые сваи даже в такой ситуации прослужат долго.
3. Для реконструкции старых каркасных домов, хозяйственных построек и возведения каркасных строений.

Среди основных преимуществ такого фундамента выделяют:

• простоту и быстроту монтажа;
• отсутствие необходимости в применении специального оборудования;

• небольшие финансовые затраты, если сравнить его со столбчатым или ленточным фундаментом;
• возможность приступить к стройке в любое время года;
• небольшой объем земляных работ.

Как и у любой другой технологии, у этого варианта есть свои недостатки:

1. Невозможно контролировать процесс вкручивания сваи, поэтому неизвестно, насколько будут повреждены лопасти и антикоррозийное покрытие.
2. Глубина поражения каждой сваи отличается, поэтому конечным этапом процесса будет их выравнивание.
3. Необходимо дополнительно защищать и утеплять основание дома, так как оно остается открытым.

Методика расчетов

Расчет расстояния между опорами для свайного фундамента выполняют в несколько этапов. Для этого потребуется:

• оценить массу дома;
• определить нужное количество свай, учитывая их тип, размеры, несущую способность и параметры грунта.

По завершении расчетов планируют расположение опор под фундаментом дома таким образом, чтобы они находились не только под углами наружных стен, но и под конструкциями из тяжелых материалов. Нагрузка, действующая на опоры, должна быть одинаковой, также как и расстояние между ними.

Оценка массы здания

Вес здания определают, суммируя массу всех его конструктивных элементов, и добавляя нагрузку от снега, внутренней обстановки и других составляющих. Полученную величину умножают на коэффициент запаса прочности.

Необходимо учитывать вес дома при расчете опор

Однако такой вариант расчета довольно сложен, поэтому массу дома определают, используя статистические данные. Согласно им, обычно вес наружных стен по величине почти совпадает с весом остальных элементов и содержимого с учетом снеговой нагрузки.

Специфика строительства каркасных сооружений и домов из sip-панелей заключается в использовании материалов с хорошей несущей способностью и небольшой массой. Поэтому расчет общего веса для таких зданий вычисляют, увеличивая массу наружных стен втрое.

Объем несущих конструкций получают, умножая их длину по периметру дома на толщину и высоту. Для дальнейших расчетов необходимо знать плотность стен, которая зависит от вида используемых материалов и указывается в справочной литературе.

Определение числа опор

Для расчета количества свай полученную массу дома с учетом дополнительного запаса прочности нужно разделить на несущую способность одного конструктивного элемента. Расчет величины нагрузки, которую должна выдерживать опора для фундамента, определают следующие параметры:

• длина и диаметр лопастей сваи;
• прочность материала;
• структура и плотность грунта на уровне расположения лопастей после закручивания.

Характеристики почвы зависят от ее вида и определаются по справочнику.

Посмотрите видео, как рассчитать количество опор для сооружения основания.

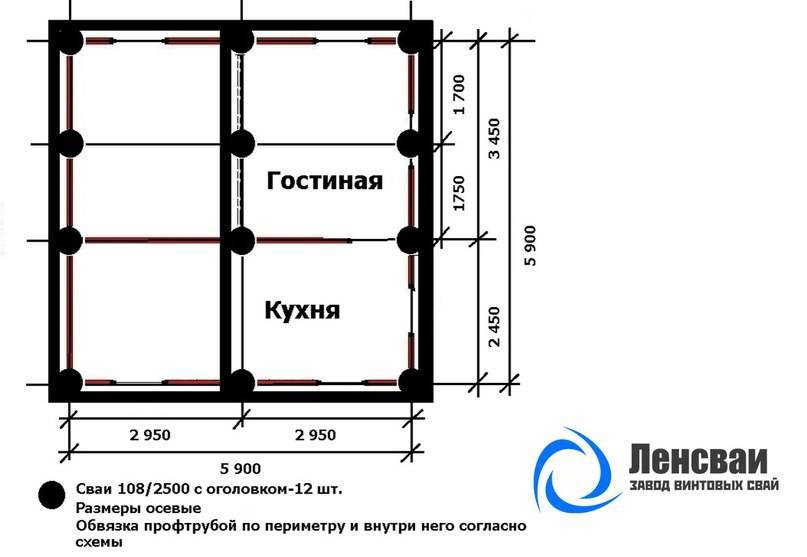

Расстояние между сваями

В отличие от других видов свай минимальное расстояние между винтовыми опорами не регламентируется, но во многом зависит от прочности ростверка. Согласно практическим данным по расчетам, полученным во время строительства домов в российских условиях, оно составляет 1,7 м на площадках с обычным грунтом.

Рекомендуем посмотреть видео о том, как пользоваться онлайн-калькулятором для расчета основания.

Максимальное расстояние зависит от материала стен и для одноэтажных зданий должно быть:

• для каркасных и сборно-щитовых сооружений – 3 м;
• для строений из бруса или бревен – не менее 3 м;
• для зданий из кирпича – 2 м;
• для домов из шлакоблоков и газобетона – 2,5 м.

Для более высоких сооружений шаг между опорами свайного фундамента делают меньше.

Техническое описание

Винтовая свая — это особый металлический бур, который может вкручиваться в почву при вращении. Он изготовлен из стальной трубы с радиальной наклонной пластиной в нижней части, которая является основным конструктивным элементом. Наличие лопасти обеспечивает погружение сваи в грунт при установке, а после монтажа служит основной опорой, распределяющей вес конструкций здания и фиксирующей положение трубы при подвижках грунта и морозном пучении.

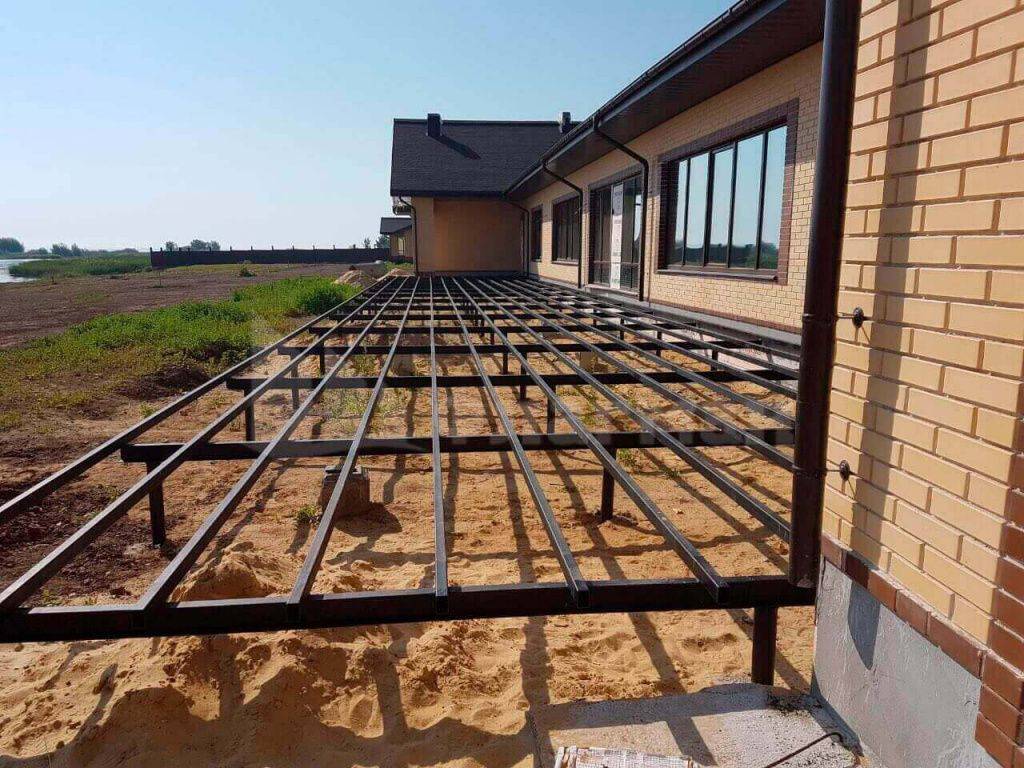

Свайно-винтовой фундамент под террасу

Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.

Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.

Советуем изучить –  Классификация ламината по классам и износостойкости

Требования к грунту

Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.

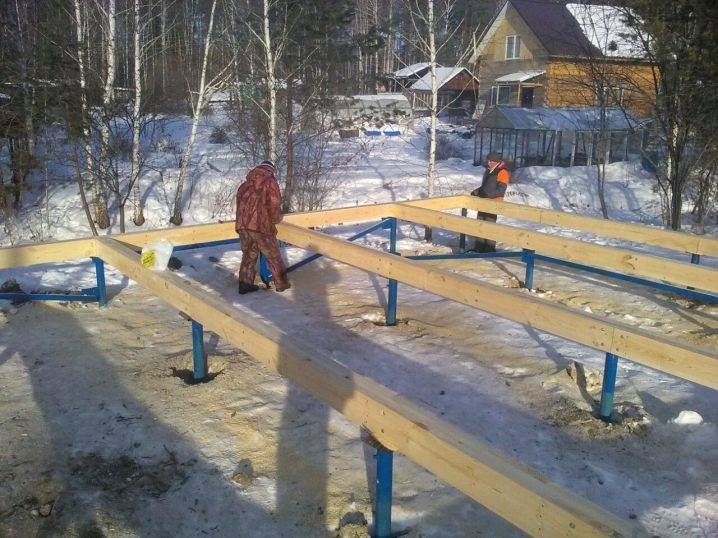

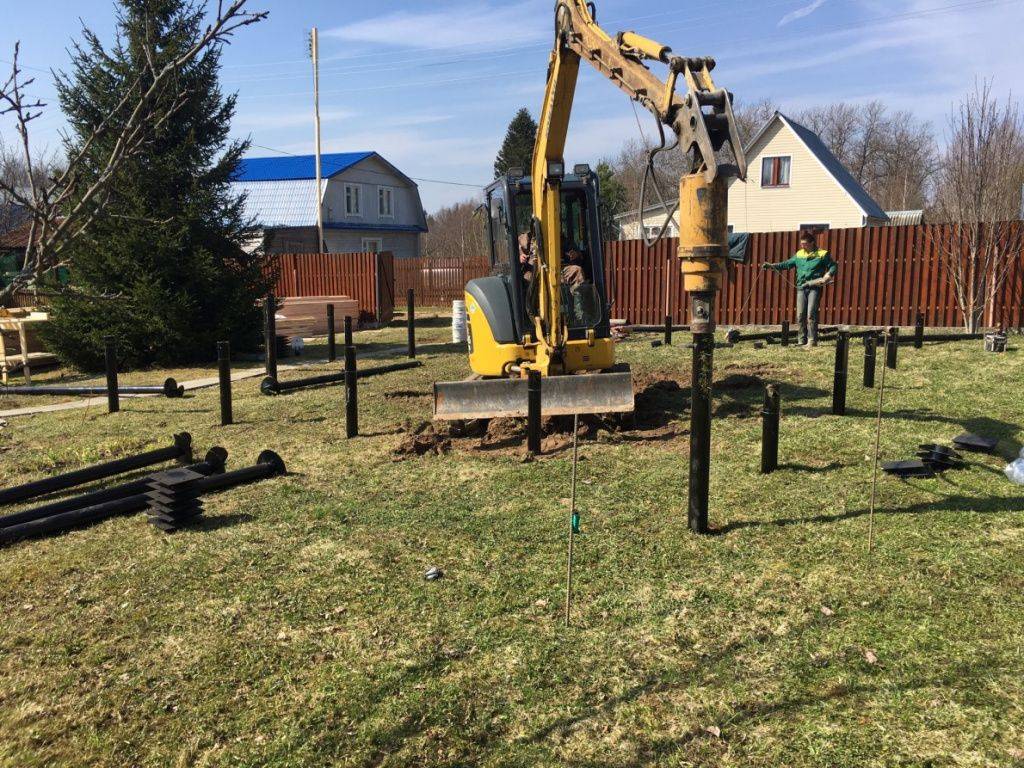

Установка свай под фундамент

Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.

Ещё несколько плюсов

Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:

1. Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
2. Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
3. Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.

При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.

Недостатки

Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:

1. Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
2. Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
3. Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.

Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.

Варианты размещения свай и их назначение

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

https://www.youtube.com/watch?v=mQmAwgt_LmY

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;

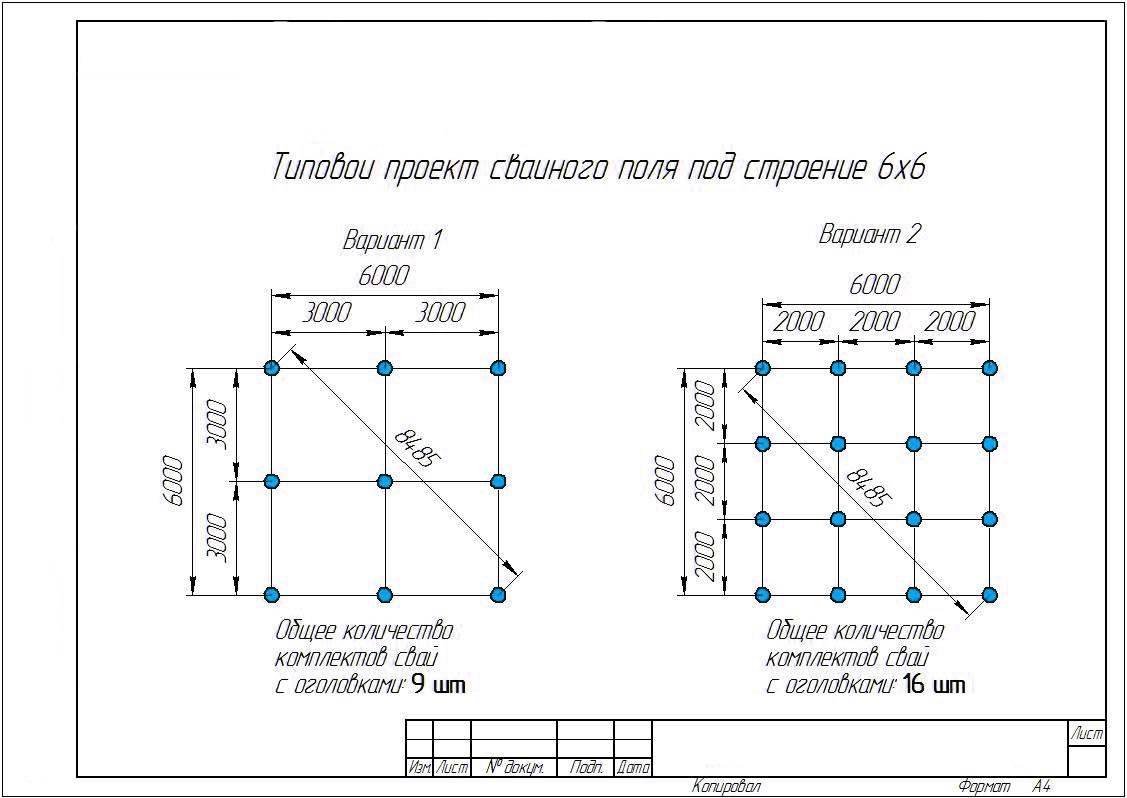

• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

• Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
• Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
• Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
• Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

Важно! Сваи обязательно должны равномерно располагаться по всему строению. Находиться по внешним и внутренним углам, под несущими стенами

Предлагаем ознакомиться Как правильно класть вагонку в бане

Расстояние между сваями также обусловливается длиной ростверка, так как он должен обоими концами ложиться на оголовок опоры. Это не берется в учет, только если монтируется бетонный ростверк.

Немного сложнее рассчитывать размещение опор для плитного фундамента. Как правило, для этого используется специальная проектная документация. Но принцип размещения опор не меняется: их располагают под несущими стенами и колоннами каркасника.

как рассчитать расстояние между сваями?

Решив использовать в качестве опоры дома свайный фундамент, человек сталкивается с необходимостью правильно рассчитать расстояние между столбами.

Расстояние между столбами зависит от множества параметров:

• массы постройки;
• площади дома;
• архитектурных особенностей проекта (количество углов и пересечений стен, их взаимного расположения;
• жесткости и упругости материала стен постройки и особенностей ростверка;
• несущей способности почвы и прочих характеристик грунта;
• выбранного типа опор фундамента, их размеров.

При расчете следует ориентироваться на требования и рекомендации строительных норм и правил. Перед определением промежутков следует высчитать необходимое количество свай.

Расчет количества

Чтобы знать, как распределять элементы в кусте, где ставить каждую конкретную опору, какие промежутки будут между ними, нужно знать их общее количество.

Для начала следует подсчитать массу постройки вместе с ветровыми, снеговыми и прочими нагрузками. Также нужно определить несущую способность грунта под основанием сваи.

Далее, зная несущую способность почвы и размеры подошвы, можно определить, какую нагрузку способен выдержать один столб.

При этом в зависимости от точности исследований грунта нужно добавлять 20-25% запаса.

Определение расстояния

Стоит помнить, что опорные элементы обязательно должны быть под углами постройки, в местах пересечения стен. Максимальное расстояние от одной опоры к другой определяется путем расчета сопротивления материала балок ростверка и стен изгибающим, продавливающим нагрузкам.

Таким образом, чем прочнее стены, чем массивнее ростверк, тем больше можно делать пролеты. Обычно не целесообразно делать расстояние в свету более 2,5-3 метров, потому что иначе неоправданно возрастают требования к прочности ростверка. Строительные нормы также регламентируют минимальный промежуток от столба к столбу фундамента. Оно зависит от типа свай и характеристик грунта.

Если погружение столба связано с вытеснением и деформацией почвы, то расстояние между осями столбов должно быть не менее 3d, где d — диаметр подошвы. К примеру, если используются вдавливаемые бетонные сваи размером 30 см, то между ними должно быть не менее 90 см или же 60 см просвет.

Зато легко нарушить следующее правило — промежуток в свету должен быть не менее 0,5 метра для сухих глинистых твердых почв и не менее 1 метра для прочих типов грунтов (СНиП 2.02.03-85).

Это требование обусловлено тем, что при близком расположении опор несущие конусы почвы под подошвой пересекаются на слишком близком расстоянии и это отрицательно влияет на совокупную несущую способность фундамента.

В данном случае, если высчитывается расстояние между винтовыми сваями, брать в расчет нужно не диаметр трубы, а размеры лопастей. Ведь именно они выполняют роль опорного расширения.

Если используются сваи ТИСЭ или другие разновидности с увеличенным диаметром подошвы, то брать в расчет нужно именно размер нижней, широкой части.

Если вместо круглой формы используются квадратные или прямоугольные, то вместо диаметра берется крупнейший линейный размер подошвы.

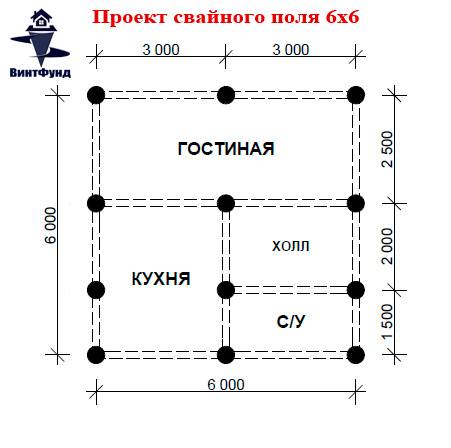

Таким образом составление проекта расположения выполняется следующим образом:

1. Выполняется расчет общего требуемого числа столбов.
2. На схеме фундамента расставляются все необходимые сваи, с учетом требований к размещению.
3. При необходимости добавляются еще столбы, если где-то слишком большой пролет.

Если это бетонные типы, установка которых сопряжена с выдавливанием грунта, то нельзя устанавливать следующую сваю, если в соседней, расположенной ближе 1,5 м раствор еще не набрал прочности. В таком случае установка совершается через одну.

Смотрите нашу видео-подборку:

Вывод

Строительство объекта – это сложный процесс, требующий максимальной внимательности и точности. Главное учитывать, что от расчетов зависит надежность объекта. Если нет уверенности в том, что не получиться правильно все подрасчитать, то лучше обратиться к специалисту, который поможет выполнить работу быстро и без погрешностей.

Если учитывать все нюансы, то сделать расчеты достаточно просто, главное поэтапно выполнять все шаги. Требуется внимательное отношение для получения правильно результата, от которого зависит качество и надежность постройки. Каждый объект возводится согласно прописанным инструкциям и стандартам, которые требуется четко соблюдать. Самостоятельные расчеты можно осуществлять при наличии определенного опыта в строительстве и понимании схемы работы.

https://youtube.com/watch?v=n7bTu17nP5o%3F

Мне нравитсяНе нравится
