Как подсоединить антенный кабель к штекеру: подробные инструкции по разделке и подключению

Штекер для телевизора

Раньше для того, чтобы подсоединить штекер к кабелю его приходилось припаивать. Затем стали использовать антенные разъёмы, которые монтируются баз пайки. В первых моделях этой детали центральная жила антенного провода прикручивалась к контакту винтом. И, наконец, сейчас используют штекера международного стандарта типа F. Собственно говоря, разъём этот просто втулка, которая состоит из двух частей и накручивается на антенный провод.

Чтобы на тв была качественная картинка, и сигнал не терялся, необходимо сделать так, чтобы в месте соединения был хороший контакт. При неправильном решении этой, казалось бы, простой задачи, телевизор будет работать с помехами как в изображении, так и в звуке.

Чтобы правильно сделать соединение антенного провода с тв, совсем необязательно звать специалиста.Все манипуляции возможно произвести своими руками при помощи простых инструментов, которые есть у каждого. Для решения этой задачи потребуется:

Что такое кабель?

Антенный кабель представляет собой многослойный провод, который благодаря своим экранирующим способностям может передавать стабильный сигнал. Состоит из центральной жилы, медного провода, плотной пластиковой изоляции, алюминиевой фольги (второго проводящего элемента), экранирующей оплётки, которая гасит помехи и окончательной внешней изоляции, и защищает от погодных и механических воздействий.

На рынке сейчас представлено большое разнообразие данной продукции как отечественного производства, так и импортного.

Как подготовить кабель

Имея все необходимое, можно приступить к подключению антенны к телевизору. Присоединить штекер к антенному кабелю спутниковой или другой антенны, возможно двумя способами: завернув экранирующую оплётку и не заворачивая её. Лучше и надёжнее для контакта будет завернуть экранирующую оплётку, но если это не удаётся можно не заворачивать.

Соединение кабеля пайкой без переходника

Описанный ниже алгоритм подойдет даже для соединения разных по конструктивному исполнению проводов. Способ качественный и довольно простой. Нужно только уметь управляться с паяльником.

1. Острым ножом надрежьте оболочку вдоль на 5-6 см.
2. Отогните изоляцию вместе с экранировкой назад.
3. Обрежьте внутренний диэлектрический слой вместе с сердечником на 2 см. Это делается, чтобы был запас оплетки при соединении. Оплетка одного провода будет заходить на оплетку другого.
4. Сделайте поперечный надрез центрального диэлектрика где-то на 2 см и удалите изоляционный материал, чтобы осталась только половина.
5. Чтобы спаять жилы, сделайте отгиб примерно на 45°. Удобнее паять будет, если сделать угол между медной сердцевиной и диэлектриком около 90°.
6. Залудите жилу.
7. Перечисленные выше действия со всех пунктов повторите на втором антенном кабеле.
8. Обе жилы прислоняются между собой по всей длине. Чтобы во время пайки не было расхождения жил, можно примотать их тонкой луженой проволокой. Как вариант, используйте нить с оплетки, предварительно залудив ее.

   Чтобы одна оболочка заправилась в другую на последнем этапе, при соприкосновении провода должна смотреть друг на друга первоначальным надрезами.

9. Выполните спаивание жил. Олово должно покрыть жили равномерно по всей длине. Желательно не образовать лишнего толстого слоя припоя. Если такой образовался, или есть острые выступи, сточите их наждачкой, напильником.
10. Разровняйте кабель, чтобы обе половинки диэлектрика плотно прислонились. Лишние выступы аккуратно обрежьте, соблюдая минимальные зазоры.
11. Для надежности можете обмотать диэлектрик изолентой.
12. Фольгированный (алюминиевый) экран верните в исходное положение. В месте стыка один слой должен примерно на 20 см зайти на другой. Но внутренняя сторона материала не является токопроводящей. Поэтому необходимо развернуть сверху заходящий слой, чтобы было соприкосновение токопроводящих поверхностей.
13. Так же присоедините оплетку. Дополнительно можете спаять нити.
14. Заправьте оболочку сначала от первого провода. А сверху первой оболочки накрывайте второй материал.
15. Последним шагом, чтобы оболочки не разъединялись, перемотайте все соединение изолентой.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Выбор кабеля

Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?

Начните с типа сердечника.

Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:

• Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
• С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.

При выборе кабеля важно учесть:

• Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
• Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
• Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
• Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
• Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.

Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:

• RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
• РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
• RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
• SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы. Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты

Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода

Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен. Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

При самостоятельном подключении штекера к антенне или соединения кабеля, необходимо соблюдать некоторые правила. Эта статья о том как правильно подключить антенный кабель к штекеру без ошибок.

F-разъем «папа»

Выбираем кабель для спутниковой антенны,основные правила.

При установке спутникового телевидения используют кабель для спутниковой антенны с волновым сопротивлением равным 75 Ом.

Антенны для приёма спутникового сигнала устроена сложнее, чем обычная дециметровая, т.к. получаемый сигнал со спутника очень сильно теряет мощность, а антенна должна ловить его качественно. Но для хорошей работы спутникового оборудования недостаточно его правильно установить и настроить.

Немаловажно сделать правильный выбор качественного провода для соединения антенного устройства с ресивером. При выборе кабеля для спутниковой антенны необходимо внимательно посмотреть на его технические характеристики или параметры, влияющие на коэффициент затухания:. 1-чем больше диаметр центральной жилы, тем лучше;

1-чем больше диаметр центральной жилы, тем лучше;

2-медь-это тот металл, из которого должна быть сделана центральная жила, а не стальной провод с медным напылением;

3-хороший экранирующий эффект будет достигнут, если проводник будет сделан из алюминиевой фольги с медной оплёткой над ней;

4-диэлектрик центрального проводника должен быть из вспененного полиэтилена, т.к. в нём пузырьков газа больше и изоляционные свойства лучше.

При покупке можно сэкономить выбрав кабель для спутниковой антенны с наименьшим сечением центрального проводника, но если расстояние, на которое его придётся проложить будет не больше 20 метров (между приёмником и антенной). Лучше всего себя зарекомендовали кабели (по соотношению цены и качества ) для спутниковых антенн от компаний CAVEL-SAT и Belden/POPE- H125 AL.

рис.Кабель для спутникового оборудования с медной и железной оплёткой

Так, для получения качественной передачи сигнала с минимальными потерями, необходимо подобрать коаксиальный антенный кабель с определёнными характеристиками проводника.

1.Центральная жила (провод внутри кабеля) должна быть медной.

2.Диаметр центральной жилы должен быть не менее 1 мм.

При меньшем диаметре центрального медного проводника (меньше 1 мм) приведёт к увеличению сопротивления и, соответственно к падению уровня принимаемого сигнала.

Плотность оплётки в кабеле должна быть не менее 65% — достигается это большим количеством волосков оплётки и ихним наибольшим диаметром.

Диэлектрик лучше всего физически вспененный (gas-injected)

Внутренний диэлектрик PEEG, обеспечивающий наилучшую стабильность во времени всех параметров кабеля в целом, что очень важно при строительстве долговечных и надёжных кабельных сетей

Экран (фольга) улучшает плотность кабеля, он должен сочетаться с оплёткой, т.к. неуместно допустить большую разницу электрических потенциалов иначе может начаться процесс окисления.

Внешний диэлектрик лучше всего, чтобы был изготовлен из качественного материала PVC (ПВХ), либо поливинилхлорид , являющийся экологически чистым продуктом – химическое соединение углерода, водорода и хлора, состоящий на 43 процента из этилена (побочный продукт очистки нефти) и на 57 процентов из связанного хлора, получаемой из каменной и поваренной соли. Чем он мягче, тем удобнее для прокладки и не так страшен будет изгиб кабеля.

Вывод:

Устанавливая спутниковую антенну кабель является одним из составляющих факторов спутниковой системы телевидения, от которого в определённой степени зависит качество принимаемого сигнала и дальнейшего отображения «картинки» на экране телевизора.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Наращивание телевизионного кабеля с использованием переходника F-гнездо – F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать

На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера

Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Какой антенный штекер лучше

Для соединения с коаксиальным проводом лучше всего подойдёт F-штекер, среди главных преимуществ которого:

• наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
• совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
• простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

Подключение кабеля к штекеру

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

• на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
• заверните оплетку;
• при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
• надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
• накрутите F — разъем на кабель;
• закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

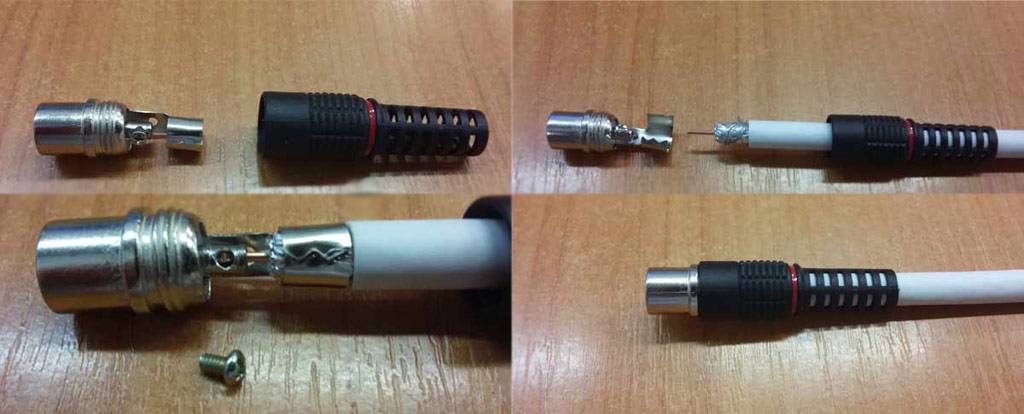

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

• на кабель надевается защитный кожух;
• наружная оболочка зачищается на 10 мм;
• алюминиевая фольга удаляется;
• на 3 мм удаляется изоляция центральной жилы;
• оплетка накручивается на оставшийся диэлектрик;
• центральная жила вставляется в паз и зажимается винтом;
• корпусом штекера обжимается оплетка;
• защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

Правильно подключаем блок питания к антенне

• наружная защитная оболочка зачищается на 15 мм;
• удаляется фольга;
• оплетка сдвигается к защитной оболочке;
• на 5 мм удаляется диэлектрик центральной жилы;
• ослабляется винты крепления кабеля в сепараторе;
• в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Нужен ли антенный усилитель?

Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».

Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.

Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.
