Как повесить вытяжку над газовой плитой: пошаговое руководство по монтажу

Правила установки устройства

Вытяжка, фильтрующая воздух и возвращающая его обратно, устанавливается просто. Над электрической плитой ее можно установить самостоятельно.

1. Необходимо провести горизонтальную линию над варочной панелью на высоте монтажа оборудования – расстояние между газовой плитой и вытяжкой.
2. По центру плиты наносится на стену вертикальная линия. Стандартом предусмотрены правила монтажа вытяжки точно над варочной панелью.
3. Шаблон с упаковки прикладывается к линиям, и отмечаются 4 точки – места расположения крепежных болтов. В зависимости от модели расстояние между ними установлено стандартом 200×200 или 200×100 мм.
4. Делают отверстия, забивают дюбели и вкручивают винты.
5. Конструкцию без решетки фильтра и корпуса вешают на стену.
6. Устанавливают остальные части механизма.

Просторная кухня с электрической плитой

В случаях приобретения вытяжки с отводом воздуха в вентиляционную трубу или дымоход, сама конструкция с вентиляторами монтируется на стену аналогично модели с циркуляционным способом очистки воздуха. Затем необходимо сделать монтаж воздуховода, учитывая минимальное расстояние от вытяжки до газовой или электрической плиты. Для нормальной вентиляции, чтобы не допустить эффекта рециркуляции, то есть возвращения воздушных масс из вентиляционных каналов обратно в трубу, желательно пригласить специалистов.

Основные требования к воздуховоду:

• сечение трубы рассчитано на возможность прохождения по нему воздушных масс при максимальной производительности оборудования;
• коэффициент запаса берется в формулу для конкретной конструкции;
• оптимальное расстояние до наружной стены или вентиляционного канала должно быть не более 5 м;
• в воздуховоде допускают максимум 3 изгиба;
• трубы разного сечения для вытяжной конструкции непригодны;
• все повороты делают плавными, с радиусов.

Кухня с газовой плитой в загородном доме

Розетка должна иметь заземление и находиться сбоку от края корпуса вытяжки на расстоянии 25 см. Наиболее безопасной является установка рубильника, которым можно быстро отключить оборудование.

Правила установки устройства

Работа вытяжного приспособления зависит и от того, как будут выполнены правила его установки:

варочная поверхность любой плиты должна быть одинакового размера с вентиляционным устройством (стандарт 60-90 см) – это даст возможность всасывать загрязненный воздух;

вытяжку нужно монтировать грамотно, так, чтобы расстояние от нее до плиты не противоречило нормам пожарной безопасности и соответствовало типу плиты;

прибор к электросети должен быть подключен в соответствии с техническими требованиями.

Конечно, монтаж вытяжного оборудования лучше доверить специалистам. Но и сделать это самому тоже вполне возможно.

Обустройство каналов для отвода воздуха

При монтаже воздухоотводящих каналов следует избегать большого количества изгибов, ведь их чрезмерное наличие будет затруднять отток загрязненного воздуха. Поэтому желательно, чтобы трубы были прямыми, недлинными и практически без колен. Их устанавливают так, дабы всасываемый воздух мог перемещаться от раструба к их тонкому концу.

Прокладывая каналы для отводов воздуха также важно не сужать отверстия и не применять дополнительные соединения, ведь это будет ограничивать свободное продвижение воздушной массы, и способствовать излишней нагрузке на двигатель вытяжки. Сечение выводящей трубы должно соответствовать размеру проема вытяжного агрегата

Расположение розетки

Вытяжной люк, как правило, подключается через электрическую розетку, которая устанавливается вверху (2-2,5 м от уровня пола). Навесные кухонные шкафчики, таким образом, она превышает на 10-20 см. А от воздухопровода ее следует сместить влево или вправо на 15-20 см.

Желательно, чтобы розетка имела заземление, так как при перепадах напряжения она будет отключаться и не даст возможности выйти со строя вытяжному оборудованию. Вытяжка – это гарантия свежего воздуха и чистоты предметов интерьера. Главное, грамотно подобрать, установить прибор и при этом выдержать расстояние между плитой и вытяжкой на кухне. Это не только позволит обеспечить надежную эксплуатацию оборудования, но и создаст определенные удобства. Покупайте, устанавливайте грамотно и пользуйтесь!

Как установить встраиваемую вытяжку?

Встраиваемая вытяжка отличается от купольной только дизайном. Технические характеристики у этих моделей похожи. В купольной конструкции верхняя часть носит только декоративный характер. Встраиваемая же конструкция почти незаметна в шкафчике. Чтобы повесить такую вытяжку, нужно подготовить шкаф, подходящий по размерам. Сначала его крепят к стене на нужном расстоянии от варочной поверхности. После этого монтируют и само оборудование для циркуляции воздуха.

Далее описан подробный процесс установки:

1. Сначала нужно демонтировать дно шкафчика и полки, если они есть. Когда дно будет извлечено, конструкция станет менее жесткой. Чтобы сделать ее крепче, можно использовать металлические уголки.
2. В потолке шкафа вырезать отверстие, подходящее под размер воздуховода. Обычной пилой делать это будет сложно и долго, лучше использовать лобзик.
3. Закрепить устройство в шкафу саморезами.
4. Закрепить шкаф на стене с помощью дюбелей и саморезов.
5. Соединить воздуховод с вытяжкой и отверстием вентиляции.
6. Подключить оборудование к электросети, проверить его исправность.

При необходимости можно закрыть гофру декоративной панелью или спрятать ее в шкафчике.

Стандарты

Существуют некоторые правила и рекомендации, связанные с безопасностью и эффективностью работы вытяжки. С одной стороны она должна максимально затягивать запахи, а с другой стороны расстояние между ней и плитой не должно препятствовать работе домохозяйки и создавать пожароопасную ситуацию. Предлагаем вам посмотреть в таблице стандарты установки вытяжек.

Тип печки	Приблизительная высота, см
Газовая (прямая вытяжка)	75-85
Газовая (наклонная)	55-65 (нижняя часть)
Электрическая (прямая)	65-75
Электрическая (наклонная)	35-45 (нижняя часть)

Диапазон высоты указан неслучайно. Выбирая точный уровень, вы будете отталкиваться от трех факторов:

• мощность вытяжки;
• дизайн, конфигурация помещения;
• рост человека, который чаще всего стоит у плиты.

По собственному усмотрению вы можете несколько увеличить высоту установки, однако уменьшать ее нельзя.

Во-первых, это затруднит работу у плиты, повар постоянно будет ударяться головой, ему неудобно будет заглядывать в кастрюли. Во-вторых, вытяжка может сильно нагреваться, а в некоторых случаях возникает вероятность возгорания осевшей на фильтре копоти.

В инструкциях обычно указывается, каким должно быть расстояние от плиты до вытяжки, что значительно упрощает выбор. К тому же, если этим вопросом будет заниматься специалист, то он посоветует вам как лучше установить всю систему, включая расположение розетки и воздуховода.

При выборе вытяжки необходимо учитывать, что изготовители в большинстве случаев указывают в техническом паспорте идеальные параметры, при котором через лопасти проходит свободный воздушный поток. На деле же эффективность работы будет меньшей из-за сопротивления фильтров (для рециркуляционных агрегатов) или недостаточного сечения вентиляционных каналов (в случае установки систем вытяжного типа). В первом случае достаточно будет посчитать производительность по классической формуле P=Qx12, где Q – объем кухни в кубических метрах, а число 12 соответствует рекомендуемому воздухообмену за один час и увеличить полученное значение на 30-40%.

Если бытовой прибор будет работать в вытяжном режиме, то считать его производительность по объёму помещения будет не совсем правильно. Дело в том, что какой бы большой ни была кухня, вытяжка пропустит через себя только определённое количество воздуха – всё зависит от создаваемого давления, а также сечения и конфигурации вентиляционного канала. По существующему СНиП вытяжные магистрали имеют сечение не более 150х150 мм, а это значит, что если понадобится удалить 500 кубических метров воздуха, то вытяжной агрегат должен создавать давление не менее 8 Па. Если же учесть сложную конфигурацию вентиляционных шахт, а также препятствия в виде упавших во время строительства обломков кирпичей, выступающих наростов раствора и порожков в месте соединения железобетонных блоков, то пропускная способность каналов уменьшится более чем на 10-20%.

Посчитать параметры вытяжки можно по специальным формулам (методику легко можно найти на просторах сети), или же воспользоваться графиком зависимости производительности от давления агрегата и сечения вытяжного канала. Одна из таких диаграмм приводится ниже.

Варианты монтажа вытяжки

Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.

Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.

Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.

Критерии выбора модели

Перед покупкой делают замеры: определяют точную ширину и глубину вытяжки, нужную высоту (см. расчеты, приведенные выше).

Самый главный параметр верного приобретения вытяжных панелей – производительность – кубометры воздуха, которые прибор втягивает и очищает за час.

Для расчета минимальной производительности применяют простой калькулятор: P = V *H*12, P –  производительность вытяжки (м³/ч), V – площадь кухонного помещения, H – высота потолков. В среднем воздух на кухне обновляется 10-15 раз/час, поэтому в формуле применяется коэффициент  12 – средний воздухообмен за час. Полученный показатель умножают на коэффициент 1,5, – запас удаления загрязнений и испарений, необходимый для электроплиты.

Так как узкие вытяжки применяют на малогабаритных кухнях, формула расчета производительности для примера будет такая: размер кухни 3х2 м, высота потолков 3,0 м. Для этого помещения подойдет вытяжная панель с производительностью 324 м³/ч – это минимальный показатель. Для запаса прибавляют  еще 200 м³/ч, итого 524 м³/ч. Этот показатель производительности указывает, что вытяжкой можно пользоваться на максимальных скоростях, и она не выйдет из строя при правильном использовании в течение срока годности.

Конструкции вытяжек 30-40 см

1. Встраиваемые устройства монтируют в шкаф или столешницу. Они малозаметны и занимают минимум полезного пространства. Последняя модная новинка встраиваемой вытяжки – домино. Она размещается вертикально в столешнице. Ее лопасти открывают только во время приготовления пищи.
2. Подвесные модели компактны и имеют разнообразные решения в плане дизайна. Они подходят для маленьких кухонь, поскольку обладают небольшой мощностью и производительностью. Прибор вешается к потолку/стене и имеет рециркуляционный тип очистки воздуха: он проходит через фильтры и очищенным возвращается в помещение. Наиболее известны из подвесных цилиндрические вытяжки, крепящиеся к стене, и островные – их подвешивают к потолку над варочной панелью.
3. Купольные модели похожи на воздуховод от камина. Они мощные, так как оснащены двумя моторами. А разнообразные формы от кантри до модерна вписываются в дизайн любой кухни. Именно купольные вытяжки производители визуально расширяют до 50-80 см за счет декоративных элементов: стеклянных «крыльев» по боками, деревянной окантовки по кругу и проч. В расчет площади в таких «украшенных» моделях идет только рабочая поверхность вытяжки.
4. Встраиваемая вытяжная панель в задвинутом состоянии имеет глубину 30-40 см, в выдвинутом – до 70 см. Покупать ли для узкой электроплиты такую вытяжку, решает сам хозяин. Ее придется использовать только в сложенном состоянии. Ведь если глубина панели будет больше, чем плита, работать прибор будет на износ. Могут повредиться дорогостоящие детали — в частности, двигатель.

Инструкция по установке кухонной вытяжки

На первых порах вам понадобится только обычный оцинкованный П-образный профиль шириной порядка 15 мм. Прибейте сделанную из него прямоугольную рамку к потолку дюбелями (а лучше – анкерными болтами) над центром плиты, раза в полтора меньший, чем габариты плиты. Скажем, если плита у вас 50х60 см, то стороны прямоугольника на стене пусть будут 30х40 см. Причем один из профилей можете прибить прямо вдоль стены, к которой прилегает плита – прочнее будет конструкция.

Каркас купольной вытяжки

Отмерьте от варочной поверхности плиты 65 см вверх и прибейте к стене горизонтально еще один профиль, на этот раз – равный ширине плиты (в нашем случае – 60 см). Им будет задана высота кухонной вытяжки над плитой.

На основе этого профиля соберите над плитой рамку по габаритам плиты (в нашем случае 50х60 см). Это будет контур нижней части раструба нашей купольной вытяжки.

На первых порах поставьте под эту (нижнюю рамку) подпорки, чтобы она не отвалилась. А затем при помощи наклонных боковых рёбер из таких же профилей свяжите верхнюю рамку (ту, что вы прибили к потолку) с нижней, висящей над плитой.

Получился достаточно жесткий каркас купольной вытяжки, который осталось обшить подходящим материалом. Можно использовать жесть, толстую фольгу, гипсокартон, листы негорючего пластика.

Воздуховод от вытяжки к вентиляционному каналу

Если вентиляционное отверстие попало внутрь сооруженного таким образом «купола», то это хорошо. Значит, чад из вашей кухни будет удаляться прямо через него. Многие умельцы делают свои вытяжки «активными», встраивая вместо решеток в такие вентиляционные отверстия вентиляторы от компьютерных кулеров. Устройство это экономное. Может работать хоть круглые сутки.

Если вентиляционное отверстие оказалось в стороне, то придётся добывать гофрошланг и тянуть его от вытяжки.

Для соединения вытяжки с гофрошлангом в ее боковой поверхности заранее делают отверстие и вставляют в него патрубок, равный по диаметру гофрошлангу. Если стенки вытяжки жестяные, то такой патрубок надо вварить сваркой, если сделаны из гипсокартона – то зафиксировать герметиком.

Гофрированный шланг при установке кухонной вытяжки своими руками просто надевают на патрубок и затягивают хомутиком. Или, для надёжности, двумя.

Принцип работы выпускного канала кухонной вытяжки

Не надо забывать и про обратный клапан. Он защищает вытяжку от проникновения в нее воздуха из домовой вентиляционной системы или с улицы (если воздуховод выведен через стену на улицу).

Это – обычная дверка, которую навешивают на конец воздуховода и притягивают слабой винтовой пружиной из проволоки толщиной не более 0,2-0,3 мм. Обычно диаметр таких пружин – 5 мм, длина в ненагруженном состоянии – 15-20 см.

При работе вентилятора поток воздуха преодолевает сопротивление пружины, приоткрывает дверку клапана и выпускает чад из вытяжки в вентиляционную систему. Когда вентилятор не работает, дверка притягивается к выводному патрубку и не допускает возвратного проникновения в него воздуха снаружи.

Вывод воздуховода от кухонной вытяжки на улицу

Надо сказать, что большинство домашних умельцев предпочитают делать для кухонной вытяжки отдельный вывод в домовую вентиляционную трубу или же на улицу. Делается это для того, чтобы не нарушать естественной вентиляции кухни.

Правда, на пути таких решений стеной встают госслужащие: делать отверстия в стенах домовладелец может только по согласованию жилищной инспекцией, которая потребует принести и планировку, и проект переделок, разработанной сертифицированной организаций, и т.п.

Вывод воздуховода через форточку

Один из читателей нашего портала обошёл эту тягомотину элементарным способом: сделал вывод воздуховода от кухонной вытяжки через форточку. Заменил стекла пластинами из плексигласа, в этих пластинках сделал отверстие под пластиковую трубку, диаметром как у гофрошланга. В один (внутренний) конец трубки вставил вентилятор от кулера, к противоположному концу приспособил подпружиненную дверку выпускного клапана. Потом надел на эту трубку гофрошланг и закрепил его хомутиками. Получилось, возможно, и не слишком эстетично, но зато дешево и элегантно.

Стандарты установки вытяжки

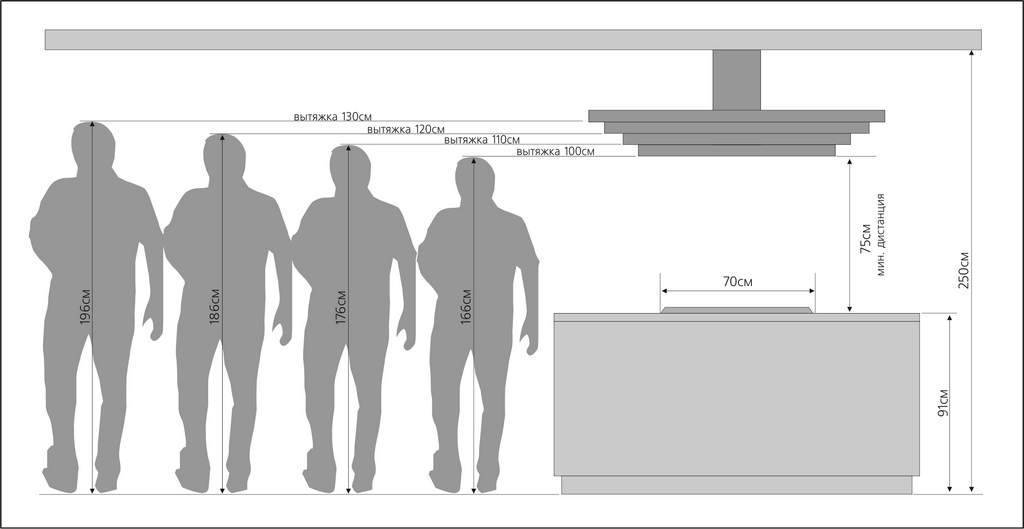

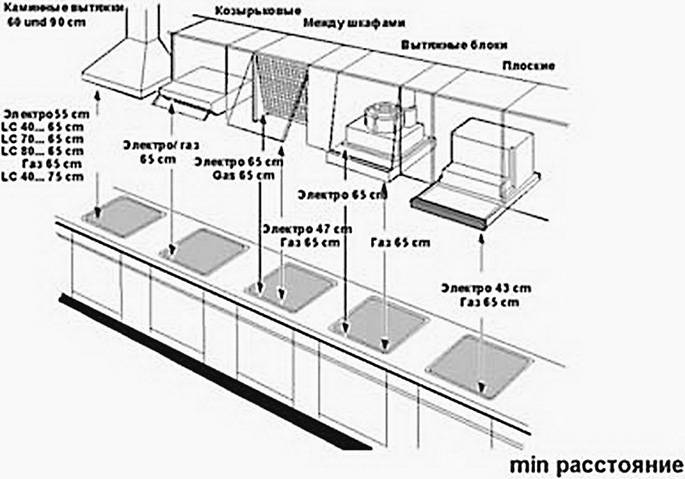

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.

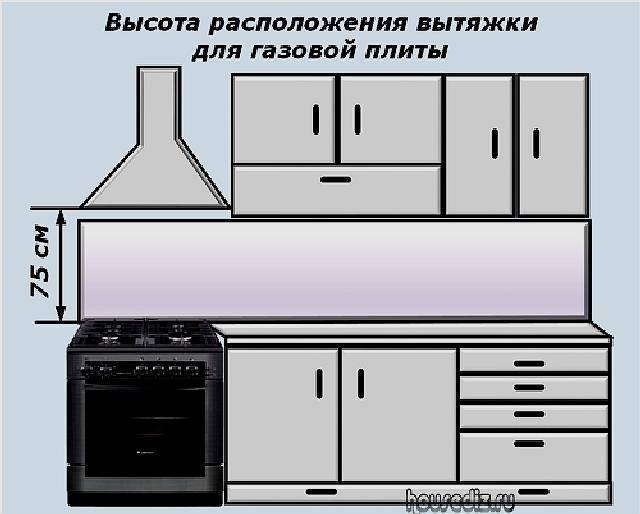

2. До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.
