Как подсоединить светодиодную ленту: основные этапы монтажа и подключения

Монтаж подсветки

Переходим к основному вопросу темы – установка светодиодной ленты. Несколько полезных советов, которые помогут провести весь этот процесс на высоком уровне.

• С обратной стороны светодиодной ленты есть клейкий слой, вот почему ее очень просто и удобно устанавливать. Но учтите, что приклеить полосу и отклеить можно, здесь никаких проблем. Но повторно приклеить ее уже будет невозможно. Поэтому предварительно точно определитесь с местом установки. Это первое. Второе – перед тем как установить светодиодную ленту, подготовьте плоскость, к которой она будет приклеиваться. Поверхность должна быть чистой, без пыли, масляных и жировых пятен, без краски и олифы. Поэтому придется ее обезжирить, помыть и хорошо просушить.
• Светодиодная лента не выдерживает механических нагрузок, поэтому поверхность нанесения должна быть ровной без трещин, сколов, выпуклостей и выемок.
• Нельзя ленту изгибать под каким-либо углом. Переход должен быть плавным. Если изгиба не избежать, то придерживайтесь угла больше 90º.
• Светодиодную ленту можно и подрезать, укорачивая в размере. Для этого можно использовать ножницы, острый нож или хорошие кусачки. Подрезку можно проводить только по участкам, обозначенным на самой ленте.

Что касается самого монтажа ленты на кухне, в гостиной или другой комнате, то на самом деле ничего сложного в нем нет. Если вы определились, куда будет прикрепляться светодиодная лента, какая будет использована схема, то проведите подготовку плоскости и приклеивайте полосы к ней, слегка прижимая руками. Все остальное сводится к процессу подключения. Но эта тема другой статьи, которую вы найдете на нашем сайте.

Схема подключения светодиодной ленты

Единственный момент, который бы не хотелось упускать, это наличие в продаже специальных металлических профилей. Это декоративные планки (красивые), в которые устанавливается светодиодная лента (одна или две)

Здесь важно учитывать тот факт, что планка металлическая, поэтому между ней и лентой обязательно прокладывается изоляционный слой. Чаще всего он уже нанесен на профиль, но проверить всегда надо во избежание неприятных моментов, связанных с порчей светильника

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Основные ошибки подключения лент

Все основные ошибки связаны либо с некорректным подключением светодиодных лент, либо с неправильным их монтажом. Давайте разберем каждую в отдельности.

Некорректное подключение

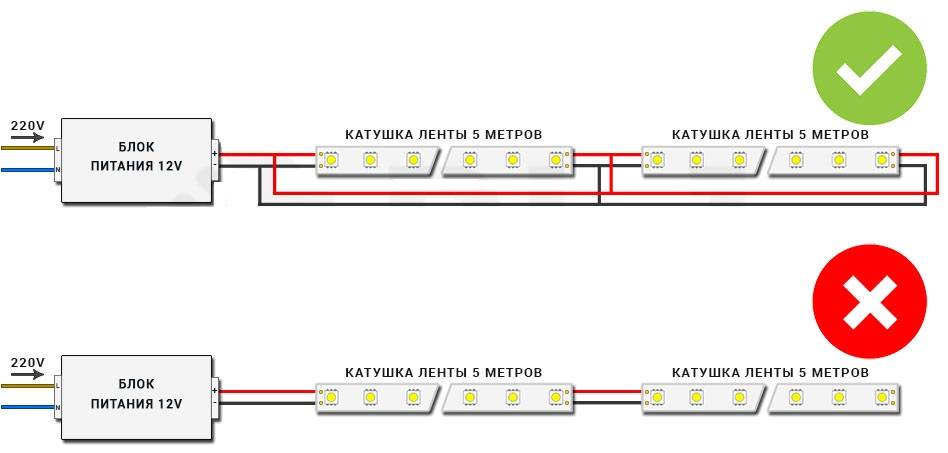

1. Последовательное подключение лент друг к другу, особенно длиной более 3 метров.

1. Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с большим напряжением).

Неправильный монтаж (расположение)

1. Светодиоды все-таки нагреваются во время работы, особенно с учетом того, что на 1 погонном метре ленты их несколько десятков. Поэтому располагаться они должны исключительно на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при этом не должна быть более +45°С. Все нагревающие приборы, а также лампы накаливания должны находиться от ленты на расстоянии, не менее 60 см.
2. Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.

Ошибки подключения светодиодных лент чреваты коротким замыканием различной мощности

Поэтому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки

Монтаж светодиодной ленты на потолке

Монтаж светодиодной ленты своими руками осуществляйте последовательно:

1. Определите длину и тип ленты, подберите профиль.
2. Приобретите контроллер управления цвета и яркости свечения. Он плавно переключает цвета, а диммером регулируют яркость при помощи пульта управления.
3. Для соединения дюралайта купите коннекторы. Разъемы могут иметь плоскую либо круглую форму — это зависит от типа светодиодной ленты и производителя.
4. Подберите блок питания, который будет выполнять функцию понижающего трансформатора — в комплекте он не идет.
5. Соберите всю систему, последовательно укладывая и приклеивая нить со светодиодами.
6. Подключите светодиодную ленту к блоку питания.

Остановимся на некоторых пунктах подробнее.

Выбираем блок питания

Блоки питания бывают различной мощности — от 6 до 400 Ватт. Потребление энергии зависит от качества ленты, плотности расположения светодиодов. Как уже упоминалось ранее, мощность блока должна быть как минимум равна потребляемой мощности ленты плюс запас около 25%.

Как выбрать профиль?

Профили для монтажа осветительной аппаратуры различаются по материалу, а также устройству. Рассмотрим основные из них. По материалу изготовления различают:

1. Алюминиевый профиль. Такая система универсальна и надежна и будет уместна в интерьере любого стиля. Применяются профили этого типа для максимально быстрого и легкого создания конструкции системы освещения.
2. Пластиковый профиль. Короб профиля для осветительной аппаратуры часто изготовляют из прочного пластика. Он бывает прозрачным либо матовым. Достоинство данного профиля: эластичен, стойкий к механическим воздействиям, к температурным перепадам и влаге.

По устройству профили бывают:

1. Угловой. В некоторых случаях стандартный профиль неуместен, и тогда применяют угловой, который подходит для подсветки витрин торговых залов, шкафов и используется вместо потолочного плинтуса. Выбрав такой вариант, проявите свою фантазию по расположению осветительной нити. В данном случае есть возможность осуществить монтаж даже в нестандартных местах, за счет незначительных габаритов крепежа, высокой скорости и простоте укладки. Например, для подсветки оконных рам, полов, полотна входной двери и т. д.
2. Встраиваемый. Выглядит встраиваемый металлический профиль объемно и имеет массу достоинств, в частности, устойчив к агрессивному воздействию окружающей среды. При монтаже данного вида профиля используйте специальные клей или крепление, чтобы конструкция была качественной.
3. Врезной. Профиль данной конструкции чаще всего применяют в мебельной промышленности, чтобы сделать подсветку столов, кухонных гарнитуров, шкафов. Алюминиевая конструкция имеет цвет серебра либо золота. Длина профиля составляет 1-2 м. Часто врезной профиль оснащают матовыми световыми фильтрами, чтобы свет от ленты рассеивался. Новой мебели такие фильтры придают привлекательный вид, а старой мебели — новую жизнь.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

• RGB – красное, зеленое, синее;
• RGBW – 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Назначение диммера в светодиодной подсветке

Помимо основного блока питания для светодиодных дорожек используются контроллеры и диммеры. Диммер — это устройство, контролирующее яркость светового потока от LED-лент. Все диммеры принято разделять на импульсные и по способу регулировки светового оттенка.

Первые регуляторы эффективны в качестве управления цифровым и компьютерным освещением. Их назначение сосредоточено на изменении доли импульсного тока. Второй вариант приспособлений работает при помощи измерителя потенциала или на пульте управления с инфракрасной частотой.

Диммер для светодиодной ленты

Встречаются как отдельные модули диммеров, так и комбинированные с драйверами для светодиодного освещения.

Как подключить диодную ленту к блоку

Как правильно установить светодиодную ленту и подключить ее к блоку питания? Для этого нужно изначально точно знать параметры блока питания и потребляемую мощность ленты.

1. Параметры ленты

Технические характеристики ленты обычно маркируются на катушке. Если вам потребуется разрезать целую ленту на звенья, то нужно понимать, каким образом следует рассчитывать потребляемую мощность каждого звена.

Можно скрупулезно подсчитывать количество светодиодов в звене и умножать их число на мощность одной штуки. Но лучше поступить так: на маркировке катушки находим данные о плотности диодов на 1 погонный метр ее длины. Их количество скажет нам, какую мощность потребляет 1 метр ленты:

№ п/п	Всего диодов на 1 п.м. может быть:	Соответствующая потребляемая мощность на 1 п.м.
1.	60	4,8 Вт
2.	120	9,6 Вт
3.	240	19,2 Вт

А далее следует просто умножить длину звена в метрах на данные, расположенные в третьем столбце таблицы в соответствии с показателем плотности диодов.

1. Особенности блока

Для надежного подключения светодиодной ленты к сети следует выбирать трансформаторный блок с 30%-ным запасом мощности. Если у вас в наличии 5-метровая лента с плотностью диодов 60 на 1 п.м., то она будет потреблять всего 24 Вт. Поэтому блок для нее нужно подбирать мощностью в 32-33 Вт.

Исходящий плюсовой провод питания ленты следует подключить к разъему L трансформаторного блока. Минусовой провод подсоединяем к клемме N. Желто-зеленую пару заземления подключаем в разъем, обозначенный соответствующим значком.

Обычно после ленты всегда требуется подключить к блоку питания еще и диммер, а в некоторых случаях еще и усилитель яркости светодиодной подсветки. Он подсоединяется к отдельным клеммам трансформаторного блока:

• Плюсовой провод со стороны блока закрепляется на клемме V+, а со стороны диммера – на клемме DC+.
• Минусовой – V- и DC- соответственно.

Подключение RGB ленты

Подключение многоцветной ленты, в отличие от одноцветной, является усложненной процедурой. Вместо стандартных двух проводов в RGB используется четыре: один кабель является общим, а остальные три — задающие цветовую гамму. Но также в цепь обязательно включается контроллер или трехклавишный выключатель. Рассмотрим схему подключения трехклавишного устройства.

Подключение ленты с трехклавишным выключателем

Выбором клавиши выключателя задается цвет освещения. Схема подключения с контроллером более распространенная, т. к. цветовая гамма имеет больше оттенков.

Схема включения ленты на базе контроллера

Схема подключения светодиодной ленты

Каждый механизм освещения работает по-своему, но по примеру определенной схемы.

Подсоединение популярного светодиодного освещения ленточного типа производится следующим путем: первым делом подсоединяют приобретенную подсветку к блоку питания, после чего его включают в электросеть. У многих новичков возникают сложности с подключением питающего блока, так как они не все имеют маркировку. В таком случае, можно сделать все по инструкции к приобретенному прибору. Обычно с такой целью достаточно подключить провода в соответствующие зажимы (они часто определяются по цвету).

Если ваш блок питания уже имеет провод, как правило сложностей не будет. Для того чтобы контакт был достаточно надежным, и светодиодная лента работала исправно, электрики рекомендуют использовать два способа.

1. В первом варианте предусматривается подключение коннектора. Чтобы его поместить на ленточную подсветку, необходимо открепить один из зажимов, затем продвинуть устройство на крайний участок ленты, затем снова закрыть зажим. Остается проводник, выходящий из коннектора подсоединить к запитывающему блоку.

2. Второй тип подключения осуществляется путем спайки запитывающего проводника. Данный вариант отличается надежной эксплуатацией, так как спустя некоторое время контакты соединений не ухудшаются, как часто это происходит с подключением коннектора.

Как крепить светодиодную ленту?

Методика крепления ленты имеет следующий алгоритм действий:

1. Подготовка основания для монтажа. Необходимо добиться чтобы поверхность была гладкая и обезжирить ее.
2. К месту установки ленты следует заблаговременно произвести подвод проводов в защитном кожухе.
3. Вырезать необходимую длину ленты. Резать ленту следует аккуратно, чтобы не повредить токопроводящие дорожки.
4. Подключение проводов. Спайку и подключение следует производить с применением изоляционных материалов.
5. Приклеивание ленты. Отклеиваем защитную пленку и прикладываем изделие к месту монтажа. Запрещено закреплять элемент, допуская резкие перегибы светодиодов.
6. Подаем напряжение через блок питания и проверяем работоспособность.

Подключение одноцветной светодиодной ленты

Думаем, что для вас не будет открытием, что напряжение в бытовой электросети 220 Вольт, а светодиодная лента работает от напряжения 12 Вольт. Поэтому, чтобы
подключить светодиодную ленту, необходимо понизить напряжение с помощью трансформатора
или блока питания.

Что важно при соединении светодиодной
ленты с блоком питания?

Не перепутать вход с выходом при подключении и соблюсти полярность. Красный провод, что на выходе из блока, что на входе в ленту – это плюс, поэтому соединяем их вместе

Синий или черный соответственно минус. При ошибке соединения лента светится не будет.

Рис. 1. Электрическая схема подключения моноцветной светодиодной ленты

Как подключить светодиодную ленту к блоку питания без ошибок?

После того, как приобрели светодиодную полосу для домашних условий, важно позаботиться о блоке питания. В зависимости от того, как подойти к этому вопросу, будет очевиден результат работы LED-подсветки

Подключая одну ленту подсветки, одного стабилизирующего блока будет достаточно, в случае с несколькими светодиодными лентами дело обстоит иначе. Применять один блок в такой ситуации будет нерационально, так как потребуется больше электрической мощности, что приводит к перегоранию механизма светодиодов. При подключении одного блока питания к LED-освещению следует придерживаться следующих правил:

• мощность приобретенного блока питания для подключения светодиодных лент должна быть равна мощности самой ленты или сумме потребностей нескольких лент;
• если применяется две ленты, нужно довести питание от первой ко второй так, чтобы оно сохранилось на 12 Вольтах. С этой целью применяется удлиняющий проводник, который подключают к выходу из питающего устройства и соединяют его с последующей светодиодной лентой;
• сечение провода, служащего соединителем между полосками освещения должно составлять не менее 1,5 мм;
• монтаж каждой последующей светодиодной ленты производится параллельно.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

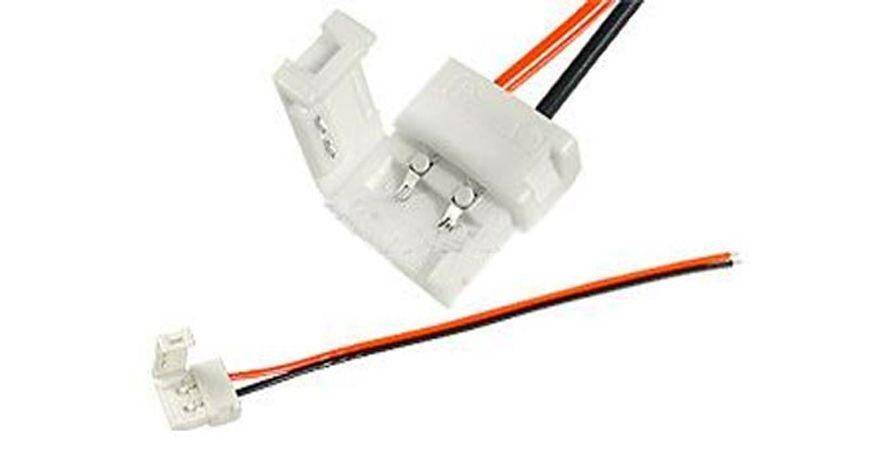

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

• освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
• нанести припой на контактные площадки;
• подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
• соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
• установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
3. Подключаем конвектор и закрепляем его при помощи герметика.

4. Соблюдаем понятность и соединяем провод от выпрямителя.

5. Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W

Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

Подключаем диодную ленту в сеть 220 в
