Как подключить проходной выключатель: разбор схем + пошаговая инструкция по подключению

Подключение проходного одноклавишного выключателя

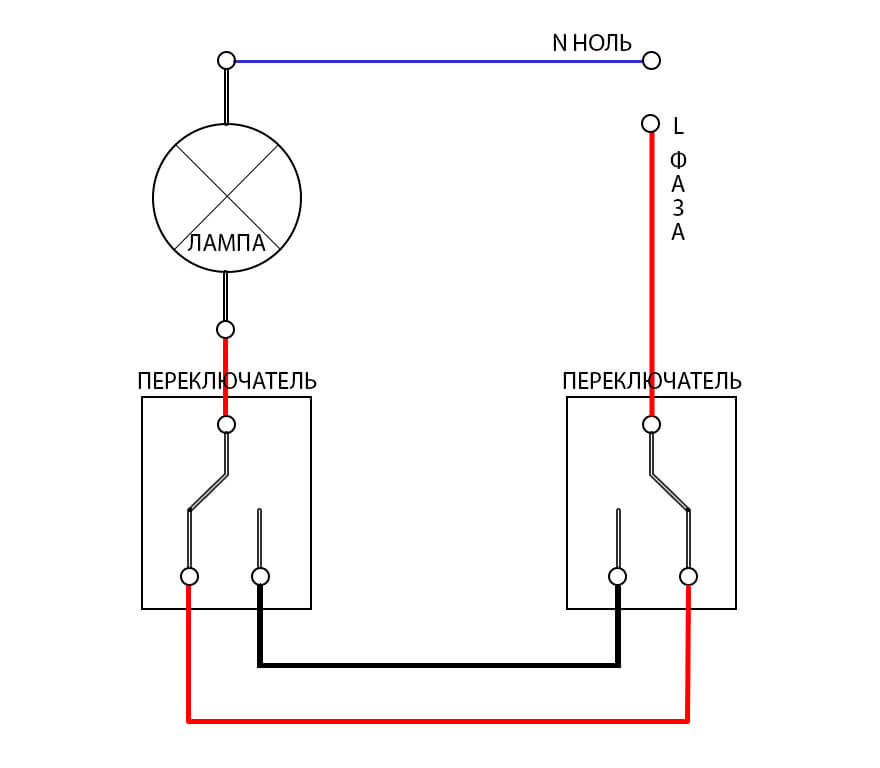

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

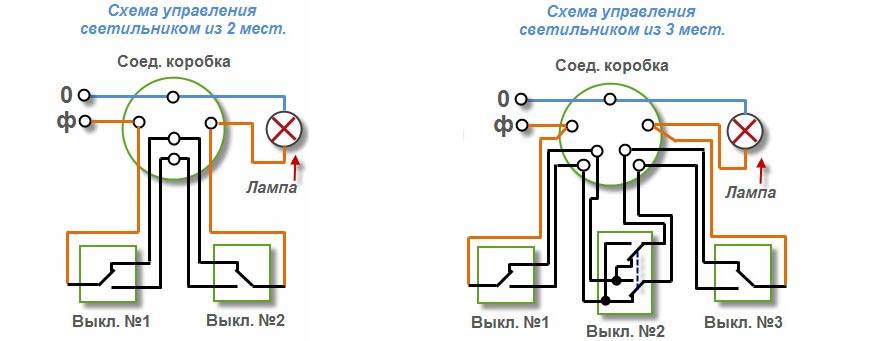

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2. то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Для лучшего понимания прочитанного, советую посмотреть следующее видео:

Схемы подключения

На проходных аппаратах собирают схемы управления осветительными приборами так, чтобы включать-отключать свет можно из двух или более точек одной манипуляцией независимо от положения других коммутационных элементов.

Включение света из двух мест

Схема коммутации из двух точек.

Для построения схемы включения-выключения светильников из двух точек потребуется два переключателя с перекидными контактами. Из схемы видно, что в каком положении ни находился бы первый элемент, вторым можно замкнуть и разомкнуть цепь питания лампы.

Если применить двойной переключатель, можно управлять двумя светильниками или группами светильников. Например, точечным или общим освещением комнаты. Либо вместо второй лампы можно подключить другого потребителя (систему принудительной вентиляции и т.п.).

Схема коммутации из двух точек двумя потребителями.

Управление светильниками из трех точек

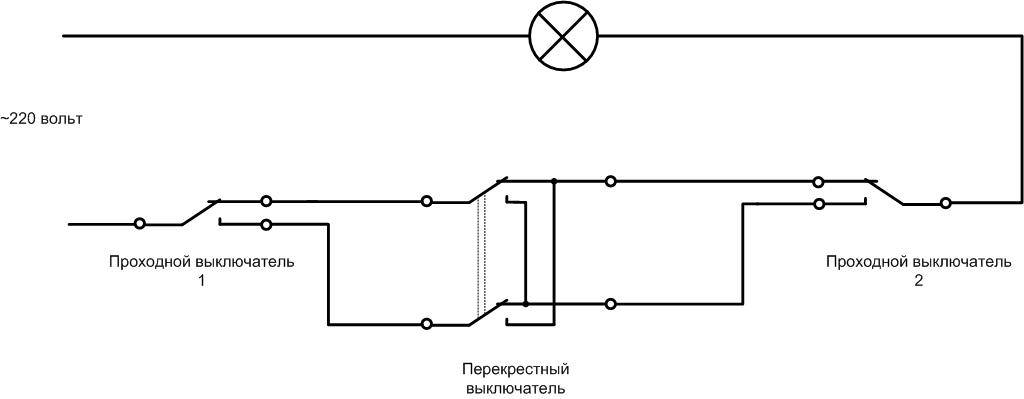

Чтобы независимо включать светильники из трех точек, в дополнение к перекидным приборам понадобится еще перекрестный. Его клавиша управляет контактной группой, содержащей две перекидные пары, соединенные особым образом:

• каждая пара имеет свой раздельный вход;
• нормально разомкнутый контакт одной пары соединяется с нормально замкнутым контактом другой пары и подключается к общей клемме;
• нормально замкнутый контакт одной пары соединяется с нормально разомкнутым контактом другой пары и подключается к другой общей клемме.

Схема перекрестного переключателя.

Такой прибор еще называют реверсивным – с его помощью можно поменять полярность постоянного напряжения на нагрузке, и реверсировать направление вращения, например, двигателя постоянного тока.

Коммутация из трех точек.

Такая схема подключения проходных и перекрестного выключателей пригодится в Т-образных проходах или в детских комнатах на двоих.

Управление светильниками из четырех точек

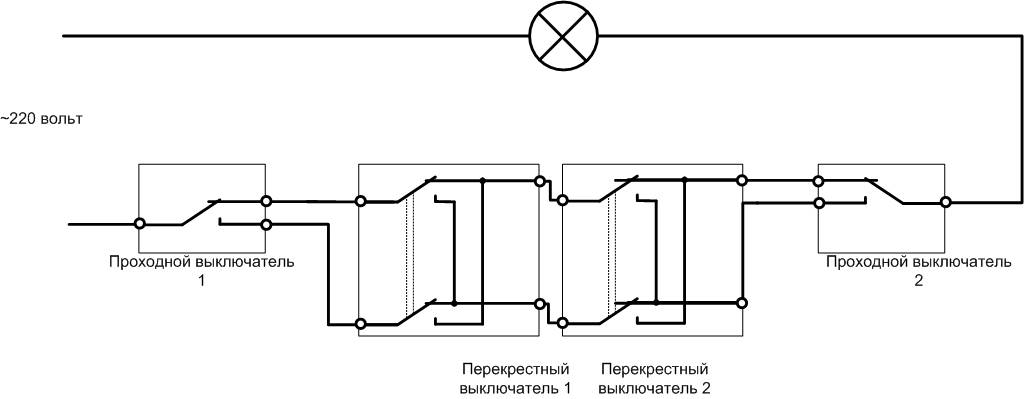

Добавлением одного промежуточного реверсивного аппарата можно управлять светом из четырех различных мест.

Коммутация из четырех мест.

Схема кажется громоздкой из-за обилия контактов. Но по факту выключатели подсоединяют друг к другу кабелями всего лишь из двух жил.

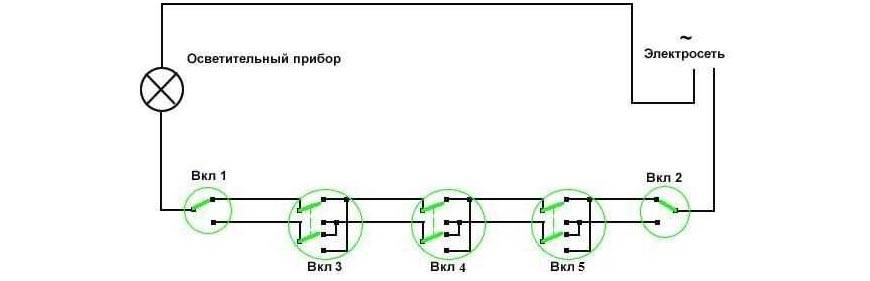

Независимое управление светом из пяти мест

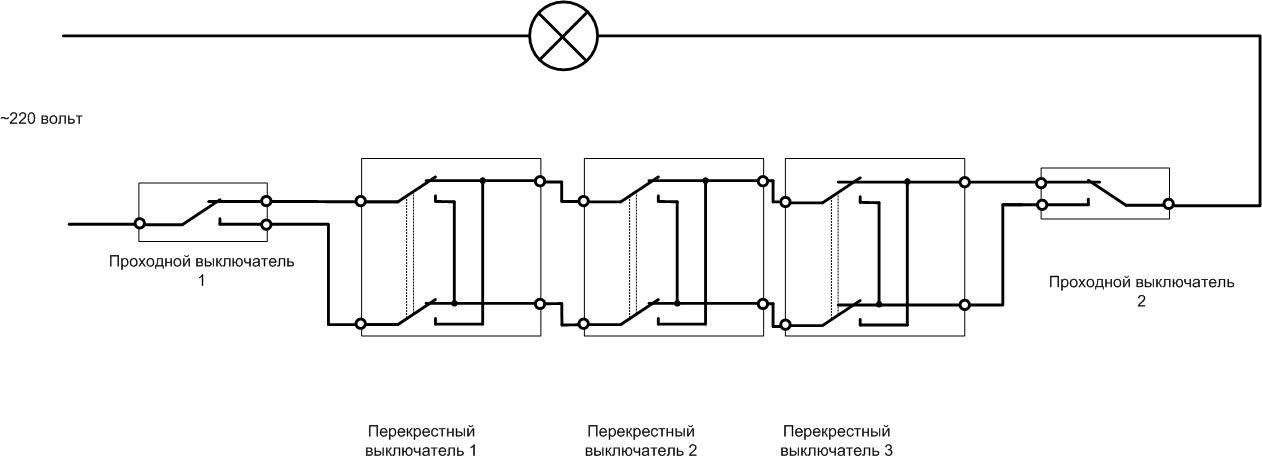

По тому же принципу можно увеличить количество пунктов включения и выключения осветительных приборов до пяти.

Схема включения-отключения света из пяти точек.

Добавление каждого промежуточного реверсивного элемента увеличивает количество точек управления на единицу. Теоретически число точек включения ламп можно нарастить до бесконечности, потребуется лишь достаточное количество перекрестных включателей. На практике редко где может понадобиться даже пять элементов управления.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

два остальных вспомогательных проводника, соединяются между собой в распредкоробке

ноль и земля подаются напрямую без выключателей сразу на лампочки

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

• Распределительная коробка.
• Переходные выключатели.
• Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Производители проходных выключателей

№ п/п	Название бренда	Страна	Вид изделия	Цена, руб.
1.	Legrand Valena	Франция	ПВ одноклавишный	650
2.	TDM Electric	Россия	//	150
3.	Schneider Electric	Франция	//	300
4.	Volsten	Россия	//	160
5.	Makel	Турция	//	200

Приведенная информация является среднерыночной стоимостью моделей указанных фирм и не может достоверно отображать общей картины ценовых значений всех товаров. Стоимость продукции зависит от ее функциональности, используемых материалов и известности бренда. Например, Legrand Valena и Schneider Electric известные во всем мире торговые марки. Их изделия отличаются высоким качеством, что подтверждается гарантийными сроками, предоставляемыми производителями.

Сфера использования

Проходные выключатели востребованы при обустройстве системы освещения в следующих случаях:

• длинные коридоры, в которых один из переключателей монтируется в начале помещения, а другой устанавливается в конце;
• многоэтажные жилые домовладения или общественные здания;
• межэтажное лестничное пространство, позволяющее устанавливать коммутационные приборы на разных этажах;
• спальные комнаты, где выключатели устанавливаются рядом с дверным проёмом, а также над спальным местом или рядом с ним.

Особенно востребованы проходные выключатели в уличном освещении, а также для устройства комфортного освещения в подвальных помещениях, террасах, верандах или беседках.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
3. С противоположной стороны проделывается штроба под второй подрзозетник.
4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

   Соединение проводов в распредкоробке методом пайки

5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
7. Выполняются петли по 30-40 см под плафоны.
8. В распределительный короб и в подрозетики прокладываются концы кабеля.
9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения. Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт	Ток, А	Длина, м	Сечение, мм2
1	4,6	34,5	1
2	9	17,5	1
3	13,5	17,5	1,5
3,5	16	24,5	2,5
4	18	21,5	2,5
6	27	23	4
8	36,5	25	6

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92 и гл. 1 ПУЭ:

• нейтраль – синего или голубого цвета;
• заземление – желто-зеленое;
• фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
5. Подключение на осветительный прибор 1-2 нулевых проводников.
6. Прокладка двухжильного кабеля питания к распределительному коробу.

Схемы подключения проходного выключателя

Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.

Электрическая схема

Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.

Схема проходного выключателя.

Схема управления с 2 мест

Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

Схема управления освещением из двух мест.

Схема управления из 3 точек

Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

Схема управления освещением из трех мест.

Схема для 4 и более точек

Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.

Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.

Схема управления освещением для четырех точек.

Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.

Схема с распредкоробкой

Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.

Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:

• удобнее производить скрутку проводов;
• легче находить неисправность в процессе эксплуатации;
• проще подключить другие дополнительные приборы при необходимости.

Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

Схема управления с распределительной коробкой.

С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.

Подключение сенсорного выключателя

Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.

В схеме различают главный (Master) и вспомогательные (Slave) выключатели.

В Master задействованы клеммы:

• Lin – фазная;
• L1, L2 – для нагрузки;
• COM – информационная.

У Slave задействуют контакты Lin и COM.

Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

Схема подключения сенсорного выключателя.

Для управления светом через пульт требуется программирование.

Его выполняют в 3 приема:

прикасаются пальцем к сенсору главного переключателя;

услышав звуковой сигнал, убирают палец;

на мгновение касаются сенсора выключателя Slave.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

Рекомендации по монтажу

Проходные выключатели – удобный способ управления светом в просторных жилых помещениях. Но несмотря на то, что схема их подключения достаточно легкая, все же определенные знания и навыки в электротехнике при установке лишними точно не будут.

Самый сложный процесс, который предстоит монтажнику – это устройство скрытой проводки к будущим точкам монтажа выключателей и осветительным приборам от распределительных коробок. Для такого вида работ необходим навык штробления стен и специальный инструмент (штроборез с алмазными дисками, перфоратор, промышленный пылесос). Завершая работы по укладке электрического кабеля, обязательно тестируют все линии на предмет обрывов и правильности подключения, а для этого понадобится мультиметр с прозвонкой. А вот любые выключатели, в том числе и проходные, окончательно монтируют только после завершения всех чистовых отделочных работ.

При выборе проходных выключателей лучше всего ориентироваться на именитых иностранных производителей электротехнической продукции: Legrand, ABB, Sneider Electric. Но если бюджет ограничен, то можно приобрести и отечественные варианты.

И самое главное, помните: электричество – опасно для жизни, все работы производите только при отключённом электропитании и с соблюдением правил электробезопасности!

Перекрёстные конструкции

Имеется такой тип приборов, как перекрёстный выключатель. Конструктивно он является прибором, имеющим коммутацию для 4 контактов.

p, blockquote 22,0,0,0,0 —>

Для реализации означенных схем при участии перекрёстной модели потребуется задействование выключателей проходного типа. Работа по описываемой схеме подразумевает, что перекрёстные варианты будут включаться последовательным способом между 2-мя проходными обыкновенными коммутаторами. Перекрёстная модель имеет 4 клеммы.

p, blockquote 24,0,0,0,0 —>

Производят изделия для монтажа снаружи и для задействования в электросетях скрытой проводки. Есть широчайший выбор в плане нагрузочной способности, а разнообразные цвета и дизайны угодят даже самым взыскательным потребителям.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Практические рекомендации

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

• Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
• Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
• Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице

Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть

Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Заключение

Перед тем как браться за подключение вообще какой-либо электрической техники, устройств, приспособлений, необходимо сначала тщательно изучить прилагаемые инструкции.

Не стоит браться за сборку схемы и ее подключение, если нет обладания базовыми знаниями о работе этих приборов и схемах. Неправильное подключение может грозить замыканием, перегораниями в проводке.

Если нет опыта работы с электроприборами лучше вызвать специалиста, который выполнит всю работу быстро и качественно. Нужно серьезно относится к технике безопасности при работе с электроприборами. Пренебрежение правилами может трагично закончиться. Успехов в экспериментах!
