Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
От чего зависит сложность подключения
Стоит заметить, что чем больше функций подразумевает подобная люстра, тем сложнее, скорее всего, будет подключение. Возможно, потребуется замена уже смонтированного одноклавишного выключателя на двухклавишный, а то и вовсе придётся либо менять проводку, либо возвращать изделие в магазин.
Словом, в зависимости от выбранного изделия, меняется и схема его подключения. В данном случае действует железное правило — чётко представляйте себе, что и к чему вы сейчас подсоединяете. Иначе вполне можно добиться «потрясающих» результатов в виде короткого замыкания и выгорания проводки. И ещё — все монтажные работы следует осуществлять при снятом электропитании, не надеясь на «авось».
Подготовка к подключению электроприборов
Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.
Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.
То есть выключатель разрывает рабочую жилу электропроводки.
Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.
Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке
Спасибо за внимание!
Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.
Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.
На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.
Установка
Монтаж люстры-вентилятора осуществляется в такой последовательности:
- Отключаем автоматы в электрощите. Это важный шаг, позволяющий проводить монтажные работы в безопасных условиях.
- Удаляем старую потолочную коробку. Демонтаж обязателен, поскольку коробка для люстры-вентилятора отличается от стандартной.
- Внимательно читаем инструкцию по присоединению проводов. В ней указано, какие функции у каждого конкретного проводника. Светильник с вентилятором чаще всего оснащается тремя проводами (фазовый, нулевой, специальный – для вентилятора). В некоторых случаях встречается и четвертый провод – заземлительный. При этом заземление не встречается у моделей, управляемых с помощью дистанционного пульта.
- Фиксируем светильник на планке с помощью крепежных элементов.
Подключение галогенных люстр
Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.
Схема галогенной люстры
Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.
Схема подключения к электросети
Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.
Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.
Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.
Простейшая схема
При правильном подключении через одноклавишный выключатель сразу включается люстра и вентилятор. Производится оно как и в случае с обыкновенной люстрой безо всяких «наворотов» и изысков, особо описывать здесь и нечего. Главное — не перепутать «ноль» с «фазой» при подсоединении самого выключателя.
Простейшее подключение люстры с вентилятором
В данном случае понадобится отдельно заводить питание на саму люстру и на вентилятор, от разных клавиш выключателя, и их должно быть как минимум две. Если светильников несколько на один выключатель с кучей клавиш, то возможны и более сложные варианты решений — включение всех люстр сразу либо по отдельности, вместе с вентиляторами или так же отдельно.
Многоклавишный выключатель для сложных вариантов подключения
Это интересно: Определение параметров неизвестного трансформатора — читаем по пунктам
Подключение галогенных люстр
Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.
Схема галогенной люстры
Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.
Схема подключения к электросети
Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.
Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.
Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.
Устранение механических неисправностей
Бытовые вентиляторы не имеют в своем составе подшипников качения или им подобных, которые заменяются в случае выхода из строя. В них устанавливают подшипники скольжения
, вал вращается во втулках из бронзы. Они навсегда запрессованы в корпус. Но, даже если их оттуда вынуть, то заменить будет нечем. Во поэтому нужно своевременно смазывать такие подшипники. Стоит им некоторое время поработать «на сухую», и зазор между валом и подшипником увеличится. Это приведет к осевому биению вала, в результате – посторонний шум, снижение оборотов и увеличение скорости износа подшипника. Особенно это фатально для компьютерных кулеров.
Для смазки используется машинное масло
, но лучше применять веретенное
. Если в доме есть швейная машинка, то масло для ее смазки – лучший вариант для подшипников вентиляторов. Для смазки вентилятор нужно разобрать, чтобы добраться до подшипников. У кулеров и некоторых вытяжных вентиляторов достаточно отклеить защитную пленку с одной из сторон.
Обратите внимание на наличие загрязнений
подшипника. В некоторых случаях придется разобрать узел, почистить его, а затем – собрать и смазать
Не нужно наносить много смазки: подшипнику для нормальной работы достаточно одной-двух капель. Остальное будет разбрызгано по всему корпусу при первом же пуске. Капли масла внутри корпуса неплохо собирают пыль.
Если после смазки все равно наблюдается шум при работе, биение вала, то изделие придется выбросить. Заменить подшипник скольжения не получится.
Устройство
Люстра с вентилятором включает два главных компонента:
- Осветительное устройство. Светильник оснащается одним или несколькими плафонами.
- Вентилятор. Вращается под потолком, перемешивая воздух.
Вентилятор (наиболее сложное из перечисленных выше устройств) состоит из следующих деталей:
- Электрический двигатель. Обычно речь идет о тихоходном асинхронном устройстве с одной фазой и несколькими десятками полюсов.
- Корпус. Представляет собой защитный элемент, ограждающий детали устройства. Обычно предлагаются пластиковые или металлические корпуса.
- Лопасти. Чаще всего в комплекте бывает от 3 до 6 лопастей. Хотя в некоторых случаях, чтобы лучше вписать вентилятор в интерьер, дизайнеры техники могут предложить и другое количество. Лопасти изготавливаются из пластика, металла, дерева и некоторых других материалов.
- Планка для фиксации устройства. Чаще всего данная деталь производится из металла.
- Крепежные элементы.
Принцип работы потолочной люстры с вентилятором:
- К электрическому двигателю поступает ток.
- Ось с лопастями начинается вращаться на постоянной скорости.
- Непосредственно возле лопастей образуется непрерывный воздушный поток.
- Отбор воздуха проводится через отверстия, находящиеся в кожухе.
- На лопасти воздух поступает через боковые отверстия в кожухе.
Ремонт вентилятора своими руками
Признаками неисправности механической
части вентилятора являются:
- посторонние шумы
при работе; - снижение скорости
вращения, при этом вращение вала выключенного прибора рукой происходит с усилием; - полная остановка
, при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.
К электрическим
неисправностям относятся:
- срабатывание защитных устройств
(автоматических выключателей) при включении вентилятора; - запахи
горелой или перегретой изоляции при работе; - снижение скорости
вращения при свободном вращении вала выключенного прибора; - перебои
в работе при изменении режимов.
Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.
Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.
Приемущества
Существует множество систем охлаждения помещений. Рассмотрим некоторые положительные качества именно потолочных вентиляторов:
- В отличие от систем кондиционирования, потолочные вентиляторы потребляют на 40% меньше электроэнергии.
- Можно иметь сразу несколько вентиляторов в доме и даже в одной комнате.
- Просты в монтаже.
- В отличие от кондиционера имеет значительно более низкую цену, а качество охлаждения от этого не ухудшается.
- Существуют модели, совмещенные с люстрой. Особенно часто их устанавливают на кухне.
Чтобы легче было разобраться с установкой потолочного вентилятора, давайте рассмотрим некоторые составные части вентилятора.
Установка потолочной люстры
В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.
Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.
Как сделать правильный выбор?
Выбирая люстру-вентилятор, следует обращать внимание на дизайн, ведь важно, чтобы осветительный прибор смог вписаться в стилистику помещения и его цветовую гамму. Следующий важный параметр: диаметр лопастей. Выбирать по этому параметру нужно исходя из необходимой площади обдува
Если потолок не выше 3 м, следует подбирать светильник, у которого лопасти в 2,5 раза меньше зоны обдува
Выбирать по этому параметру нужно исходя из необходимой площади обдува. Если потолок не выше 3 м, следует подбирать светильник, у которого лопасти в 2,5 раза меньше зоны обдува.
Важно! Для среднестатистической комнаты следует выбирать вентилятор на 3–6 лопастей. Другие факторы, что могут повлиять на выбор:
Другие факторы, что могут повлиять на выбор:
- Цена. Диапазон 4–41 тысяч рублей достаточно большой, хотя можно найти и недорогую модель, что соответствует желаниям.
- Площадь освещаемой поверхности. Зависит от количества плафонов, а значит и ламп и допустимой их мощности.
- Регулятор скорости вращение и оборотистости вентилятора.
- Метод управления вентилятором, наличие пульта ДУ или возможности выведения отдельной клавиши на выключателе для запуска вентилятора.
- Наличие других дополнительных функций.
Подключение и монтаж светодиодной люстры
В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.
Провода из потолка для подключения люстры
Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.
Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.
Монтаж кронштейна и подготовка подключения
Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.
Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.
Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.
В итоге имеем вот такую красоту:
Светодиодная люстра в работе
Та же люстра, в другом ракурсе изображена в начале статьи.
Всем удачи и красоты в жизни!
Для высоких потолков
Простой потолочный вентилятор при этих перемещениях не бросается в глаза. Но движение лампочек в люстре с вентилятором создаст в комнате неприятный световой эффект. Свет и особенно тени придут в движение. Если потолки в комнате высокие обычно устанавливаются подвесные потолки. Основание обычной люстры делается по уровню подвесного потолка и подвешивается на цепи или на тросе. Для люстры с вентилятором эти удлинители применять нельзя. В этом случае наилучшим удлинителем будет металлическая труба. Её диаметр должен быт таким чтобы она надевалась на потолочный крюк двумя отверстиями, сделанными вблизи её конца. Эти отверстия для крюка должны быть диаметрально противоположными.
Труба удобна и для расположения проводов внутри неё. Провода хотя и подключаются, как бы к одному устройству на самом деле создают две отдельно работающие схемы. Ведь днём когда крыльчатка вращается, свет лампы не нужен. Поэтому для управления лампами в простейшем схеме потребуется то же самое, что и для люстры. А вентилятор имеет свою отдельную схему. Она позволяет регулировать обороты крыльчатки. Схема подключения наиболее простой модели показана на изображении далее. В ней одна лампа и одна скорость вращения крыльчатки. Поэтому для управления такой люстрой – вентилятором достаточно выключателя с двумя клавишами.
Что будет, если перепутать фазу и ноль?
По правилам электробезопасности фаза «L» всегда должна прерываться через выключатель и идти к центральному контакту патрона лампочки. Ноль «N» идет общий ко всем источникам света без прерывания, подходя к боковому цоколю патрона.
Если при подключении проводами обычных лампочек перепутать фазу и ноль, ничего страшного для них не будет. А вот человек при замене сгоревшей лампы может получить удар током от не отключенной фазы.
С люстрами, где используются «экономки», диодные или галогенные лампы, возникнет проблема. Перепутывание проводов вызовет мерцание ламп, и выход их из строя. Осветительному прибору с вентилятором неправильное подключение грозит сгоранием обмоток электродвигателя.
Отслеживаем ноль и фазу
Перед началом подключения любого источника света необходимо определиться с торчащими концами проводов. На потолок их может выходить двое, трое или четверо. Определить, какой из них куда идет, поможет инструмент электрика:
- Если на потолок выходит два провода, достаточно воспользоваться простым индикатором. Включив клавишу выключателя, поочередно надо прикоснуться к каждому контакту. На той жиле, где засветится лампочка индикатора, будет фаза.
- Выходящих три провода на потолок прозванивают аналогичным образом. Здесь будет один ноль и две фазные жилы, идущие к двойному выключателю. Определить их привязанность к определенной клавише можно поочередным выключением, при этом производится прикосновение индикатором к оголенным концам на потолке.
- Четыре выходящих жилы на потолок говорят о наличии заземления. Обычно в электропроводке заземляющий провод имеет желто-зеленую маркировку. Если все четыре провода одинакового цвета, фазные концы определяют аналогично индикатором. Отличить нуль от заземления поможет мультиметр. Прибором надо измерить поочередно сопротивление каждой жилы относительно провода, подсоединенного к системе отопления. На том проводе, где мультиметр покажет сопротивление, и будет заземление.
После прозвонки всех концов их надо пометить маркером. Это поможет вновь не запутаться, выполняя монтаж.
Установка подставки для люстры
Перед началом установки люстры нужно отключить питание сети. В случае, если предварительно не требовалась проводить работы по демонтажу старой люстры, то питание сети вероятно было включено, а поэтому нужно согласно предыдущему шагу отключить ток. Для этого нужно отправиться к электропанели и отключить автоматический включатель или же удалить предохранитель схемы, в которой будет проводиться работа. Обязательно следует убедиться, что питание сети отключено с помощью тестера сети. Также можно отключить питание сети во всем доме, если не против соседи.
Далее нужно определить вес люстры. Традиционные потолочные крепления предусматривают вес люстры не более 22 кг. Если люстра тяжелее, то понадобится установка дополнительной веерной скобы или коробки, которая будет поддерживать вес люстры.
Чтобы удалить имеющуюся монтажную коробку, которая представляет собой пластиковый или металлический ящик, что прикреплен к потолку гвоздями, нужно воспользоваться отверткой или молотком. Однако если металлический стержень закреплён, то нужно кончиком ножовки разрезать его пополам и потянуть за две части.
Как подключить люстру вентилятор 3 провода
Сегодня существует огромный выбор светильников и люстр с разнообразными «наворотами». Проблема подключения их довольно актуальна, но не всегда всё ограничивается двумя проводками
Посему первое, на что нужно обратить внимание, приобретая подобный осветительный прибор, — это на наличие инструкции в коробке с люстрой
Типы люстр
Рассмотреть каждую схему подключения отдельно фактически невозможно, так как каждый отдельный производитель использует собственную схему — тут уж, как говорится, «каждый суслик в поле — агроном». Однако сами изделия можно условно разделить по принципу работы на следующие подгруппы:
- с прямым включением элементов;
- с раздельным включением;
- с поддержкой нескольких режимов вращения лопастей, горения люстры;
- с датчиками, позволяющими прибору реагировать на движение;
- с отдельным блоком управления, который позволяет производить тонкую настройку;
- комбинированные варианты.
Наиболее простая модель — представители первой вышеуказанной группы, так как их подключение фактически ничем не отличается от обычного осветительного прибора, за исключением того, что придётся также учитывать питание, идущее к вентилятору. Управление осуществляется при помощи выключателя с одной клавишей, то есть фактически такой прибор имеет только два режима — «включить» и «выключить».
От чего зависит сложность подключения
Стоит заметить, что чем больше функций подразумевает подобная люстра, тем сложнее, скорее всего, будет подключение. Возможно, потребуется замена уже смонтированного одноклавишного выключателя на двухклавишный, а то и вовсе придётся либо менять проводку, либо возвращать изделие в магазин.
Словом, в зависимости от выбранного изделия, меняется и схема его подключения. В данном случае действует железное правило — чётко представляйте себе, что и к чему вы сейчас подсоединяете.
И ещё — все монтажные работы следует осуществлять при снятом электропитании, не надеясь на «авось».
Простейшая схема
При правильном подключении через одноклавишный выключатель сразу включается люстра и вентилятор. Производится оно как и в случае с обыкновенной люстрой безо всяких «наворотов» и изысков, особо описывать здесь и нечего. Главное — не перепутать «ноль» с «фазой» при подсоединении самого выключателя.
Простейшее подключение люстры с вентилятором
В данном случае понадобится отдельно заводить питание на саму люстру и на вентилятор, от разных клавиш выключателя, и их должно быть как минимум две. Если светильников несколько на один выключатель с кучей клавиш, то возможны и более сложные варианты решений — включение всех люстр сразу либо по отдельности, вместе с вентиляторами или так же отдельно.
Многоклавишный выключатель для сложных вариантов подключения
Типы заземлений
При подключении люстры важную роль играет тип заземления в жилище. Чтобы его определить, иногда достаточно вспомнить, насколько давно строился дом и когда менялась проводка в нём. К примеру, в старых домах, где не меняли проводку на современный лад, тип заземления, как правило, TN-C.
Чтобы было понятнее, о чём речь — это заземление подразумевает проведение в квартиру два провода — «нуля» и «фазы»
При этом, обратите внимание, проводники N, PE («рабочий ноль» и «земля») — совмещённые
Достаточно правильно подключить проводники на клеммной коробке, чтобы люстра нормально функционировала.
В новых домах присутствует другая схема заземления — TN-S, она несколько сложнее. Помимо уже двух имеющихся проводов «фазы» и «нуля», добавляется ещё провод заземления, который аналогично выведен в квартиру — так называемый «защитный ноль».
Такое решение — наиболее актуально в настоящее время. Это связано с тем, что появившийся проводник PE («защитная земля») позволяет заземлить все электрические приборы, которые присутствуют в квартире, при этом уравняв их потенциалы.
Само заземление может находиться прямо на питающей дом подстанции.
Одноклавишный выключатель – 1 люстра
Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».
Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.
А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга
Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.
И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).
Читайте по теме — чем опасна алюминиевая проводка.
После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.
Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.
А далее подключаем лампочку к фазному проводу и одному из двух остальных.
Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.
Как подключить лампочку к выключателю
После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.
Схема подключения люстры к двум выводам такая:
Если же схема – трехпроводная, то подключение делается так:
Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.
Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.
Предположим, что с каждого рожка идет синий и коричневый провода.
Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).
Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем
К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.
Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.
Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).
В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.
В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.
Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.
В каждом из способов соединения есть свои достоинства и недостатки.
Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.
Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.
Читайте по теме: Соединения проводки, как правильно скручивать провода.
Как повесить ЛЮСТРУ новичку БЕЗ ОПЫТА
Как подключать выключатель для люстры

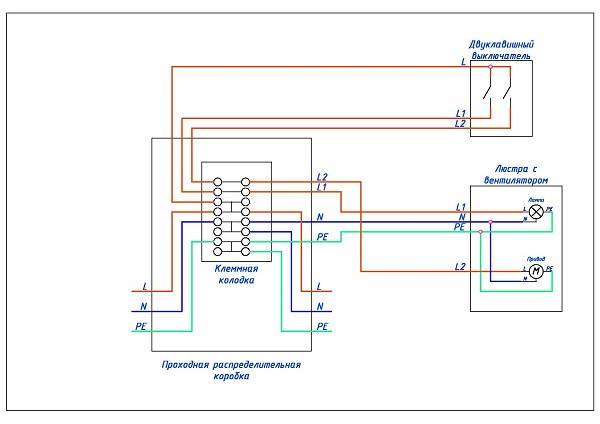

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.
Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.
Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки
А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.
Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.
