Как подключить газовый баллон к газовой плите: нормативы и руководство по подключению

Необходимые разрешающие документы

Чтобы поменять оборудование, подключённое к газовой сети, нужно действовать в установленном законом порядке:

1. Напишите заявление на имя начальника РЭУ горгаза с соответствующей просьбой. Образец заявления можно взять в районном управлении.
2. Сотрудники газовой службы определят сложность и специфику работы, а потом выпишут счёт, который необходимо оплатить.
3. По факту завершения установки оборудования специалисты сделают запись в тех. паспорте.

Перед написанием заявления вам предстоит предоставить: паспорт квартиры и документы на новую газовую плиту. По окончании установки вам будет выдан договор на оказание услуг.

Алгоритм работ

Первым делом надо определиться, где будет располагаться газовый баллон, есть три вида правильной установки.

1. Вне жилого помещения, во дворе, в специальном металлическом ящике — пожарные инспектора скажут вам спасибо.
2. Не всегда возможен первый вариант, поэтому устанавливают баллон в кладовой по соседству с кухней, а для шланга сверлят в общей стене отверстие.
3. Если нет другого места, а только в непосредственной близости от плиты, то его ставят не ближе 1 метра. Для безопасности необходимо соорудить крепление из дерева или купить специальный шкаф из металла.

Еще пользователи должны знать, что в баллоны закачивается смесь пропана и бутана, которая тяжелее кислорода, а по законам физики такие фракции способны накапливаться в непроветриваемых помещениях — поэтому нельзя устанавливать такое оборудование в подвалах.

Присоединение к плите

Это самая безопасная работа, независимо оттого, где она выполняется — на даче или в городском частном секторе, потому что газ еще не подключен, так что опасаться нечего. Если есть резьбовое соединение, то наматываем на резьбу герметическую ленту и затягиваем гайку до упора. Перед этим необходимо проверить наличие уплотнительного кольца внутри гайки на шланге, как показано на фото.

Подсоединяем баллон

Все выпускаемые промышленностью газовые плиты рассчитаны на использование топлива при низком давлении, поэтому при подключении баллона к плите необходим редуктор, который его обеспечит.

Это изделие устанавливается на баллон, резьба используется левая, поэтому надо накручивать влево, а не по привычной для многих пользователей схеме. Для безопасности все гайки и резьбовые соединения выполнены из латуни.

Подключение выполняется при тщательном осмотре всех деталей:

не должно быть грязи, пыли особенно на резьбе и внутри гайки, на редукторе и емкости для газа;
главное внимание нужно уделить шлангу — он должен быть необходимой длины с запасом, не иметь следов механических повреждений или трещин, а сроки использования должны соответствовать дате установки;
хомуты все должны быть новые, лучше использовать с антикоррозийным покрытием, для долговечности, учитывая перепад температур в осенне-зимний период.

После окончания работ по подключению баллона производим визуальную проверку правильности подключения, и только потом начинаем заключительный этап.

Проверка на утечки

Вот и настала пора использовать заранее приготовленный раствор воды и мыла

Осторожно открываем вентиль на емкости с газом — слышится шипение, что подтверждает исправную функцию редуктора. Теперь берем мягкой губкой из поролона мыльную пену, и наносим ее на все соединения — при появлении пузырей надо подтянуть гайки

Если пена остается неподвижной — значит, качество соединения отличное, и беспокоится не о чем, можно включать плиту и проверить устойчивость горения.

Возможно, неуверенным в себе домашним умельцам пригодится это видео:

Подготовка оборудования

Что нужно для выполнения работ? Чтобы произвести подключение пропанового баллона к газовой плите, потребуется подготовить:

• редуктор;
• соединительный шланг;
• газовый кран;
• крепежные хомуты.

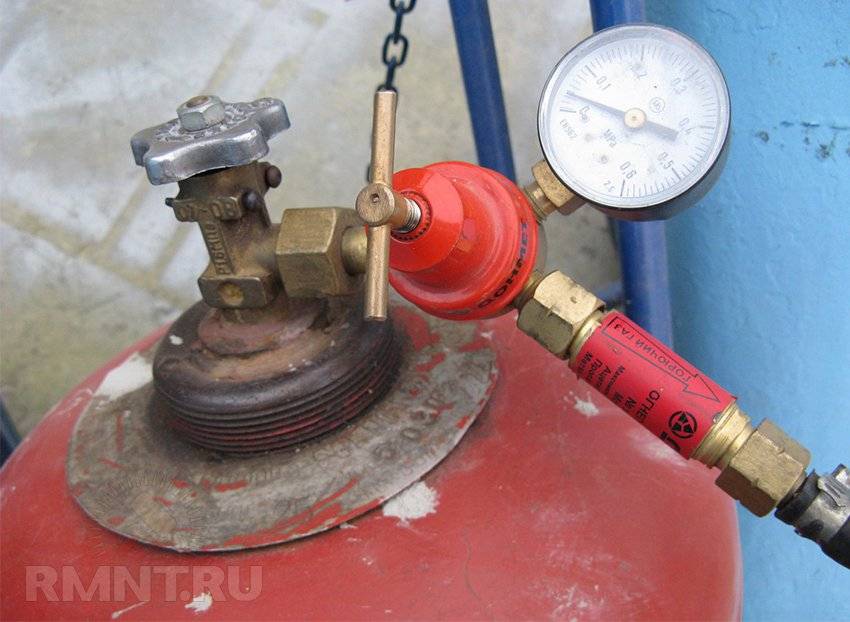

Редуктор – это оборудование, устанавливаемое на газовый баллон при помощи резьбового соединения и предназначенное для стабилизации давления газа на выходе:

• если баллон полный и давление газа высокое, то редуктор снижает параметр для корректной работы плиты;
• если газа мало и давление снижено, то оборудование увеличивает параметр до требуемого состояния.

Оборудование для стабилизации давления в системе

При выборе редуктора необходимо учитывать технические параметры плиты. Если точные значения рабочего давления не известны, то целесообразнее приобрести регулируемый редуктор и самостоятельно произвести его настройку.

Какой шланг выбрать для подключения оборудования? Газовая плитка может быть соединена с баллоном:

• резиновым армированным шлангом. Оборудование отличается невысокой стоимостью, достаточным уровнем прочности и относительной долговечностью (5 – 7 лет). Для сохранения начальных качеств не рекомендуется использовать на даче шланги данного вида, длина которых составляет более 1,5 м;
• резиновым шлангом, дополненным металлической оплеткой. Оборудование отличается более высокой стоимостью, но способно прослужить до 10 лет;
• сильфоновым шлангом. Самое дорогое, но и самое надежное оборудование, отличающееся возможностью использования свыше 10 лет.

Разновидности шлангов для подключения газового оборудования

Для перекрытия газоснабжения в случае длительного отсутствия в частном доме или при возникновении аварийной ситуации в систему газоснабжения рекомендуется установить газовый кран. Для автономных систем подходят:

• шаровые краны, отличающиеся прочностью, надежностью и отсутствием дополнительного обслуживания;
• пробковые краны, при использовании которых, владельцам нужно периодически проверять работоспособность оборудования и проводить профилактические работы, направленные на достижение максимальной безопасности.

Шаровый газовый кран

Комплект для подключения газового баллона может быть дополнен:

расходомером, позволяющий контролировать количество газа в баллоне и своевременно производить заправку оборудования;

Устройство для определения остатка газа в баллоне

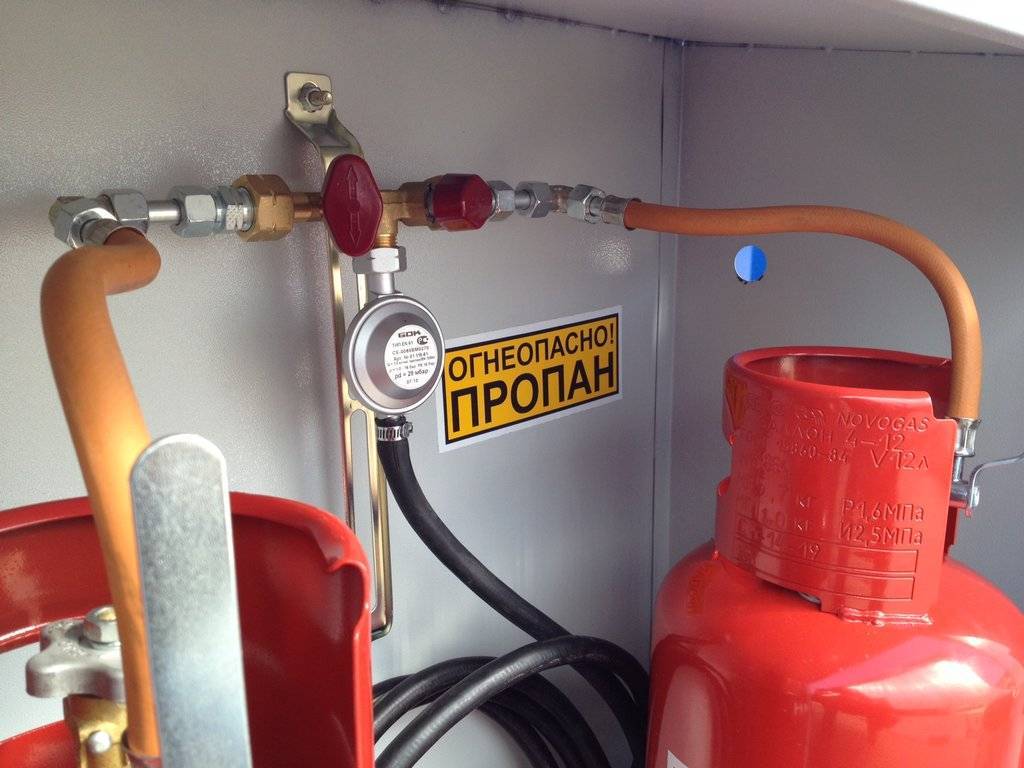

соединительной рампой, которая необходима для одновременного подключения двух и более баллонов.

Устройство для одновременного подключения двух баллонов

Разрешено ли самостоятельное подключение?

Практически все газовщики в один голос утверждают, что подсоединять баллон с пропаном к газовой плите следует исключительно с их участием, заплатив им деньги за вызов мастера. Однако данное подключение вполне разрешается выполнить и своими руками без дополнительных затрат.

Ничего принципиально сложного в этом вопросе нет. Подключение газовой варочной панели к баллону заключается в выборе места для емкости с топливом и организации оттуда отвода в виде трубы или гибкого шланга до плиты.

Для выполнения подобных работ требуется обладать лишь элементарными навыками обращения с гаечными ключами. Плюс придется внимательно изучить и полностью соблюсти правила пожарной безопасности для оборудования на газу.

Бытовой баллон с пропаном разрешается устанавливать как внутри жилого строения, так снаружи. Но противопожарные нормы рекомендуют место для хранения газа выбирать на улице, а не в кухне или подсобке коттеджа. При уличном размещении потребуется монтировать трубу или шланг большей длины, но зато вероятность пожара и/или взрыва будет меньше.

Где установить баллон

Главным обобщённым требованием к использованию газобалонного оборудования можно назвать обеспечение безопасности людей. По этой причине баллоны с газом не рекомендуется устанавливать в обитаемых комнатах и технических помещениях, связанных с жилым зданием напрямую или посредством вентиляции.

Отличительной чертой газа пропана является его высокая плотность. Баллонный газ тяжелее воздуха и способен скапливаться в нижних этажах построек. Поэтому устанавливать баллоны в подполе или технических помещениях ниже уровня земли категорически не допускается. Если в обычном случае небольшие утечки не представляют опасности ввиду постоянного воздухообмена, то в низинах газ способен долгое время накапливаться до взрывоопасных концентраций. Устанавливать газовые баллоны согласно СНИП 42–01–2002 можно только внутри зданий не выше 2-х этажей, в количестве не более одного и на удалении в 0,5 м от газовых плит и 1 м от отопительных приборов.

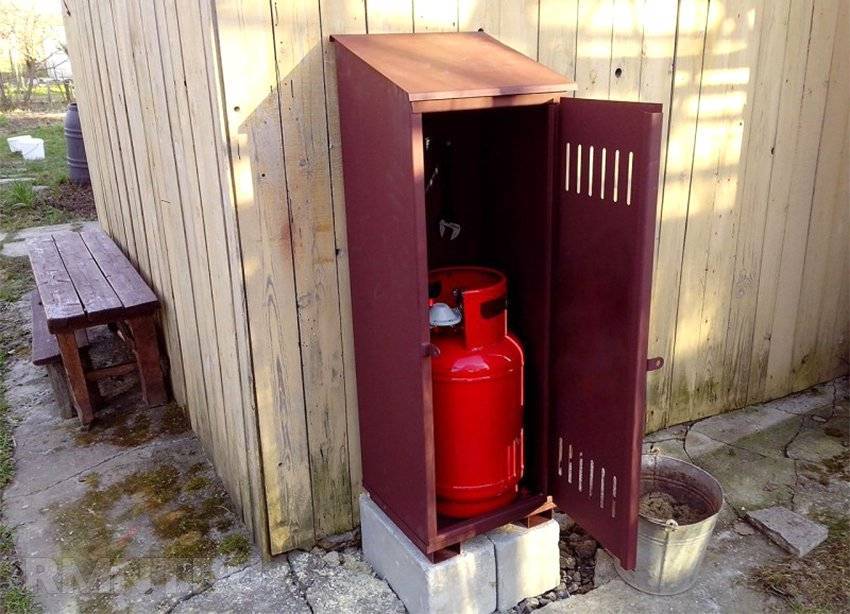

Чтобы сделать установку более безопасной и исключить доступ к газовому оборудованию посторонних лиц, баллоны размещают либо в помещении с отдельным входом, либо в уличном металлическом шкафу

Особенно важно при наружной установке учитывать температурный режим эксплуатации. Баллонный газ состоит из смеси пропана и бутана, у каждого из которых разная температура кипения. При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать

При более низких температурах возможно полное прекращение поступления газа к плите

При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать. При более низких температурах возможно полное прекращение поступления газа к плите.

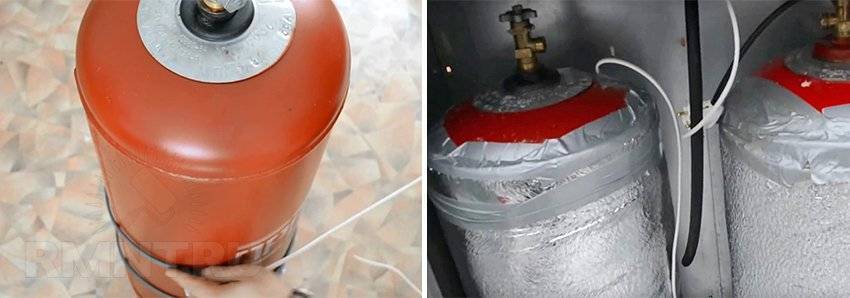

Основным способом добиться нормальной работы при низких температурах считается использование так называемых зимних газовых смесей, способных испаряться при температурах до -40 °С. Однако проблема в том, что подобный газ может оказаться в сезонном дефиците, к тому же нельзя исключить вероятность заправки смеси посредственного качества. Решить вопрос с гарантией можно двумя способами: либо утеплить пристроенный металлический шкаф, рассчитывая на проникновение тепла из здания, либо дополнительно обогревать баллоны с помощью саморегулирующегося кабеля.

Высота шкафа должна быть как минимум на 20–30 см больше высоты баллонов, чтобы они были установлены не на пол, а с зазором, например, на двух металлических рейках или высоком поддоне. При этом шкаф должен быть защищён от проникновения талой, дождевой воды и нагрева от солнечных лучей свыше 40 °С.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Что необходимо для установки и подключения

• газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
• баллон с газом;
• редуктор;

Газовая плита для дачи под баллон: правила подключения при размещении баллона в помещении и за его пределами

Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.

Материал и размер баллона

Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:

• Легче в 2 раза.
• Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
• Разрешены к перевозке в обычных машинах.
• Не накапливают статическое напряжение.

Баллоны для сжиженного бытового газа могут быть и композитными (полимерными)

Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.

Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.

В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.

Редуктор

Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:

Стабилизирует давление на выходе из баллона.

• Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
• Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.

Виды редукторов для газовых пропановых баллонов

Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.

Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем. И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан

И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.

Опасайтесь редукторов Китайского производства….

Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.

Шланг для газовой плиты

Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый». Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.

Бывают такие газовые шланги:

Шланги для подключения баллонов к газовой плите выглядят так

Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.

С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).

Как подключить газовый баллон к кухонной плите – фото

1.Упакованная газовая варочная панель ожидает установки.

2.Разметка проёма для установки газовой варочной панели.

3.Сверлим отверстия по углам проёма в столешнице…

4….и выпиливаем проем лобзиком.

5.Наносим силиконовый герметик на кромки проёма в столешнице.

6.Наклеиваем уплотнитель по периметру проёма.

7.Закрепляем варочную панель в столешнице.

8.Излишки уплотнительной ленты вокруг варочной панели обрезаем.

9.Замена форсунок газовых горелок.

11.Готовый шкаф для баллонов. В днище видны вентиляционные отверстия.

12.Забитые в грунт трубы станут частью фундамента и одновременно заземлением для шкафа.

13.Фундамент для баллонов оклеили керамогранитом с широкими зазорами для вентиляции и вывели проводник заземления.

14.Шкаф для газовых баллонов установлен на фундамент.

15.Ввод газопровода в дом и прокладка по стене. Использована сильфонная газовая труба Kofulso в полимерной оболочке.

16.Подключение отсекающего вентиля в газовом шкафу.

17.Бытовые газовые редукторы с резьбовым соединением. Слева — подделка неизвестного производителя. Справа — качественный редуктор европейского производства.

18. Газовый редуктор с подключённым газовым шлангом установлен на газовый баллон. Рабочее положение газового редуктора — строго горизонтальное!

Андрей Дачник Санкт – Петербург www.dom.dacha-dom.ru Фото автора

Как определить на глаз сколько весит живая свинья кабан Определить живой вес свиньи на…Самодельный “кондиционер” своими руками Холодок из баллона В жаркий летний…Африканская ваза своими руками «Африканская» ваза для зонтовКогда подруга…Ремонт зарядки шуруповерта своими руками Как отремонтировать зарядное устройство шуруповертаВ…Печь для казана своими руками – фото Печка для казана из газового…Арт-камень своим руками – фото Как украсить сад арт камнем…Чертежи сарая для постройки своими руками Многоцелевой сарай своими руками –…

Будем друзьями!

Регистрация: 13.01.08 Сообщения: 63 Благодарности: 2

Последнее редактирование модератором: 21.11.17

Регистрация: 16.07.08 Сообщения: 4.153 Благодарности: 7.091 Андрей Васильев Консультант раздела «Плодовый сад»

2.5 метра нормальное расстояние. (вентиляция должна присутствовать там, хотя наверняка по нормам балон должен быть на улице, это конечно безопаснее, в железном ящике). Есть специальный черный резиновый шланг для балонного газа, продается на стройрынках точно, сам покупал. В местах присоединения к панели и редуктору (он обязателен, Вы в курсе?) стянуть червячными хомутами (как в машине). Быстрее чем отвернуть рожковым ключем гайку на редукторе от одного балона и привернуть к другому (там кстати левая резьба) вряд ли возможно (поставить тройник на два балона, это больше соединений и менее надежно), да и куда быстрее? Вы же не каждый день будете их менять и вероятно не каждый месяц. Балонов лучше иметь два, один полный, второй используется, как только кончился газ, поменяли балоны и на заправку. Два типа заправок: — просто меняют балоны (могут быть плохо заправлены, с большим количеством конденсата и на пределе ресурса) — на газовой заправке желательно недалеко от дома, что бы в машине их долго не возить, мне лично стремно как то.

Когда не пользуетесь балоном, для самоуспокоения можно перекрывать газ.

Редуктор лучше железный брать и пару прокладок к нему дополнительно, они теряются периодически. Пластиковые редуктора дерьмовые.

Система на балонном газе простая и очень старая, ничего сложного, просто один раз проделать весь путь и все станет понятно.

Если панель для магистрального газа, то нужно менять форсунки в ней на более тонкие. Лет пять-семь назад, привез из Москвы старую газовую плиту и за неимением ничего под рукой, поставили из жигулевского карбюратора форсунки все до сих пор работает. Только не помню уже какие.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Правила установки и меры безопасности

Газовая смесь тяжелее воздуха. Газ, в случае утечки, всегда скапливается внизу. При этом его запаха можно не почувствовать до достижения им взрывоопасной концентрации. Поэтому категорически запрещено размещать газовые баллоны в подполе, подвалах, погребах, ямах во дворе или рядом с домом.

Это касается любых типов газовых ёмкостей. Если композитные баллоны сами по себе не взрываются, это не значит, что они не могут пропускать газ, который, накопившись в значительном количестве в том же подвале, не рванёт от случайной искры. В случае установки на улице используются металлические шкафы с отверстиями внизу для вентиляции.

Баллон устанавливается строго вертикально. Горизонтальное расположение недопустимо.

Газопровод монтируется из стальных труб с толщиной стенки не менее 2 миллиметра. Проходящие внутри стен трубы помещают в оболочку из мягкого материала и запенивают монтажной пеной. Подсоединение газовых плит и других приборов можно делать специально предназначенными для этого шлангами.

Редуктор к газопроводу подсоединяют резино-тканевым рукавом (дюритовый шланг).

Если вы не уверены, что справитесь с этим сами, лучше обратитесь к специалисту.

Монтаж системы газоснабжения лучше доверить специалистам
