Подключение баллона к газовой плите

Оценка сроков возможной эксплуатации и эстетических свойств

Особое значение имеет надежность защитного покрытия шкафа, предохраняющего металлическое изделие от влаги, и коррозийных процессов. Поверхность изделия должна быть равномерно окрашено, вспенивания краски, ржавчины и сколов не должно быть.

Внешне шкаф из металла – не добавит участку красоты. Громоздкая конструкция плохо вписывается в садовый дизайн. Нужно подобрать подходящий цвет изделия, позволяющие скрыть его от глаз гостей или можно окрасить шкаф так чтобы он стал частью садового интерьера.

Правила и требования размещения газового баллона для понимания сложности не представляют

При этом важно — предусмотреть гарантии безопасности людей от взрыва

Мечта 221-01ГЭ

Компактная комбинированная плита Мечта 221-01ГЭ идеально подходит для маленькой кухни или для использования на даче. На ее варочной поверхности расположены две газовые конфорки. Краны регулирования мощности их пламени оснащены функцией «малое пламя», которая обеспечивает устойчивое горение в экономичном режиме. Кроме того, плита имеет возможность перенастройки на разные виды газа.

Плита имеет электрическую духовку объемом 25 литров. Ее нагрев осуществляется с помощью двух ТЭНов – нижнего и верхнего. Мощность каждого из них составляет 0,6 кВт. Духовка может нагреваться до максимальной температуры 300 градусов. Температура нагрева устанавливается плавно с помощью ручки термостата. Термостат обеспечивает соблюдение точности выбранного параметра. Мощность конфорок регулируется механическими пятиступенчатыми поворотными переключателями. Имеется также индикация включенного состояния конфорок и нагревателей духовки.

Мечта 221-01ГЭ 1

Мечта 221-01ГЭ 2

Духовка плиты может работать в трех режимах:

  • нижний нагрев;
  • верхний нагрев;
  • комбинированный нагрев (верхний + нижний).

Лампа мощностью 15 Вт обеспечивает довольно яркую подсветку внутренней поверхности духовки, что облегчает визуальный контроль за ходом приготовления блюда. Этому способствует и панорамное термостойкое стекло, установленное на дверке. Двойное остекление обеспечивает хорошую теплоизоляцию духовки и усиливает конструкцию дверки. Духовка комплектуется решеткой для жарки и сушки и эмалированным противнем. Плиту можно устанавливать на столе или на специальной подставке, поставляемой в комплекте с ней.

Среди преимуществ плиты Мечта 221-01ГЭ хочу отметить:

  • надежное и долговечное покрытие варочной поверхности из стеклоэмали;
  • наличие индикаторов включенного состояния конфорок и ТЭНов духовки;
  • наличие термостата, поддерживающего выбранную температуру в духовке;
  • наличие подсветки духовки.

Самыми существенными недостатками могу назвать:

  • небольшой функционал духовки;
  • отсутствие газконтроля;
  • отсутствие защитного отключения;
  • отсутствие таймера.

Использование портативной газовой плиты

Помимо стационарных бытовых моделей существуют и портативные модели. Их можно использовать в походных условиях или на даче, если вы не живете там продолжительное время. При своем маленьком размере и весе (около 2,5 кг) устройство обладает мощностью, сопоставимой со стационарной плитой. На ней легко можно вскипятить воду или приготовить какое-то блюдо.

Топливо для переносных плиток содержится в аэрозольных баллончиках. Для подключения вставьте носик маленького газового баллона в переходник. С небольшим усилием надавите на него. После совмещения пазов поверните. Если после этого вы услышали характерное шипение, значит, емкость установлена правильно, и пропан поступает в плиту. Прибор готов к эксплуатации.

Если после подключения шипения не последовало, повторите попытку заново.

Доработка плиты под баллонный газ

Далеко не каждая плита изначально может работать от сжиженного газа. Основным препятствием служит более высокое рабочее давление, из-за которого в конфорках наблюдается недостаток кислорода, что выражается в жёлтом цвете горения и появлении копоти.

Диаметр отверстий в жиклёрах для сжиженного газа зависит от давления в исходящей камере редуктора и мощности горелки. Так, стандартными значениями для плит на сжиженном газе считаются диаметры 0,43–0,6 мм для давления 50 мБар и 0,5–0,75 для давления на 30 мБар. Отдельные производители плит могут устанавливать собственные значения диаметров, при этом использование сопел с отличающимися диаметрами отверстий может привести к прекращению действия гарантии.

Замена жиклёров может выполняться двумя способами в зависимости от конструкции плиты. В простейшем варианте достаточно снять корпус горелки и заглянуть внутрь посадочной гильзы. Если на дне виден жиклёр — шестигранная головка с отверстием по центру — его выкручивают торцевым ключом на 7 или 8 мм и вкручивают сопло для замены. Если внутри виден конус с отверстием, придётся снять верхнюю панель, открутив несколько болтов на бортах с разных сторон. Сам жиклёр в таком варианте конструкции не выкручивается, он запрессован на сальниковых уплотнениях. Нужно разжать усы обжимной муфты, сдвинуть сопло вниз вместе с подводящей трубкой, а затем вытащить жиклёр с посадочного штуцера и установить новый.

Подключение пошагово

Порядок и схема соединения газовой печи с баллоном выглядят следующим образом.

  1. Установить шаровой кран. Обычно он крепится примерно посредине шланга, так как при размещении его перед входом в плиту оборудование потребуется выдвинуть на значительную дистанцию от стены. Сам процесс заключается в следующем — необходимо разрезать шланг пополам и подсоединить обе части к крану, зажав хомутами.
  2. Соединить плиту и шланг. Для этого на нем обычно предусмотрена накидная гайка с уплотнительной прокладкой для герметичности, состояние которой нужно предварительно осмотреть. Накрутив гайку, нужно затянуть ее ключом. Чтобы не сорвать резьбу, не следует ее перетягивать.
  3. Второй конец шланга накрутить на редуктор и закрепить металлическим хомутом. Его затягивают крепко, но бережно, чтобы не перетянуть и не повредить.
  4. Установить редуктор горизонтально и подключить к баллону накидной гайкой. Предварительно следует проверить наличие и целостность уплотнительной прокладки. Она обеспечит герметичность подключения.

Работы по сборке завершены, можно приступать к проверке и вводу техники в эксплуатацию.

Требования безопасности

При подключении газового оборудования важно соблюдать требования безопасности. Это порядок выбора места размещения баллона, рекомендации к шлангам, а также наличие вспомогательных аксессуаров для монтажа, таких как редуктор, перекрывающий кран, расходомер и т.д

После того, как подключение выполнено, нужно регулярно проводить осмотр соединений, диагностировать их на отсутствие утечки, а также осматривать шланг на предмет повреждений, даже незначительных.

Если во время эксплуатации плиты чувствуется запах газа, нужно перекрыть его подачу, проветрить помещение и осмотреть оборудование на предмет утечек. Если проблема не выявлена или не устранима, необходимо вызвать соответствующую газовую службу. Включать свет или пользоваться электроприборами в этом случае запрещается.

Итак, чтобы подключить газовую печь к баллону, лучшим решением будет вызов специалистов. Если это по какой-либо причине неосуществимо, настроить технику можно своими силами, но при условии обязательного и скрупулезного соблюдения техники безопасности и указанного порядка действий. Наглядно увидеть процедуру подсоединения можно на видео.

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

  1. Расход пропана, кг/ч.
  2. Тепловая мощность горелки, кВт.
  3. Пределы регулировки длины факела, мм.
  4. Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
  5. Номинальная температура разогрева поверхности, ºС.
  6. Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
  7. Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

V = W/Qnη, где:

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;

ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;

Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Чтобы правильно перенастроить плиту на использование баллонного газа, необходимо лишь заменить жиклеры подачи газовой смеси в горелки. Мы расскажем вам, как правильно и безопасно это сделать своими руками, не прибегая к посторонней помощи.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

  • паспорт собственника дома или квартиры;
  • справка о прописанных жильцах;
  • свидетельство гос. регистрации;
  • справка о регистрации жилого объекта, свидетельство о собственности;
  • книжка абонента (при ее наличии);
  • квитанции;
  • паспорт счетчика;
  • договор на техобслуживание газового оборудования;
  • техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

  • разводные ключи;
  • отвертка;
  • герметик;
  • газовый шланг;
  • газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

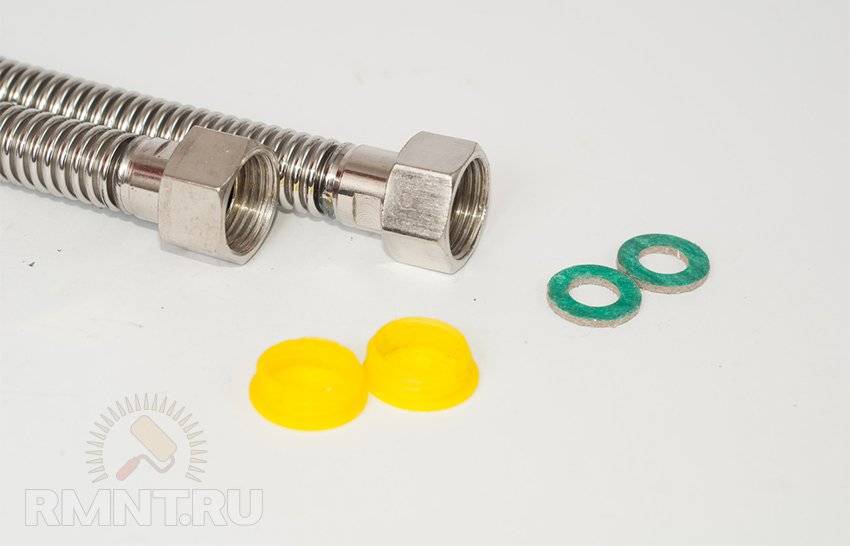

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Мечта 221-01ГЭ: лучшее соотношение цены и качества для небольшой кухни

Компактная комбинированная плита Мечта 221-01ГЭ идеально подходит для маленькой кухни или для использования на даче. На ее варочной поверхности расположены две газовые конфорки. Краны регулирования мощности их пламени оснащены функцией «малое пламя», которая обеспечивает устойчивое горение в экономичном режиме. Кроме того, плита имеет возможность перенастройки на разные виды газа.

Плита имеет электрическую духовку объемом 25 литров. Ее нагрев осуществляется с помощью двух ТЭНов – нижнего и верхнего. Мощность каждого из них составляет 0,6 кВт. Духовка может нагреваться до максимальной температуры 300 градусов. Температура нагрева устанавливается плавно с помощью ручки термостата. Термостат обеспечивает соблюдение точности выбранного параметра. Мощность конфорок регулируется механическими пятиступенчатыми поворотными переключателями. Имеется также индикация включенного состояния конфорок и нагревателей духовки.

Мечта 221-01ГЭ 1

Мечта 221-01ГЭ 2

Духовка плиты может работать в трех режимах:

  • нижний нагрев;
  • верхний нагрев;
  • комбинированный нагрев (верхний + нижний).

Лампа мощностью 15 Вт обеспечивает довольно яркую подсветку внутренней поверхности духовки, что облегчает визуальный контроль за ходом приготовления блюда. Этому способствует и панорамное термостойкое стекло, установленное на дверке. Двойное остекление обеспечивает хорошую теплоизоляцию духовки и усиливает конструкцию дверки. Духовка комплектуется решеткой для жарки и сушки и эмалированным противнем. Плиту можно устанавливать на столе или на специальной подставке, поставляемой в комплекте с ней.

Среди преимуществ плиты Мечта 221-01ГЭ хочу отметить:

  • надежное и долговечное покрытие варочной поверхности из стеклоэмали;
  • наличие индикаторов включенного состояния конфорок и ТЭНов духовки;
  • наличие термостата, поддерживающего выбранную температуру в духовке;
  • наличие подсветки духовки.

Самыми существенными недостатками могу назвать:

  • небольшой функционал духовки;
  • отсутствие газконтроля;
  • отсутствие защитного отключения;
  • отсутствие таймера.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

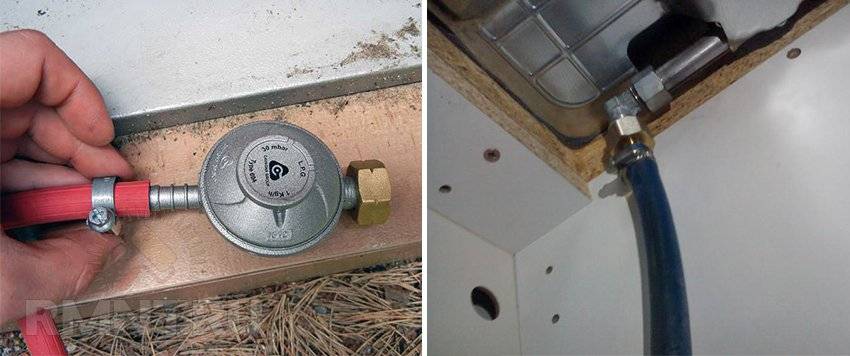

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

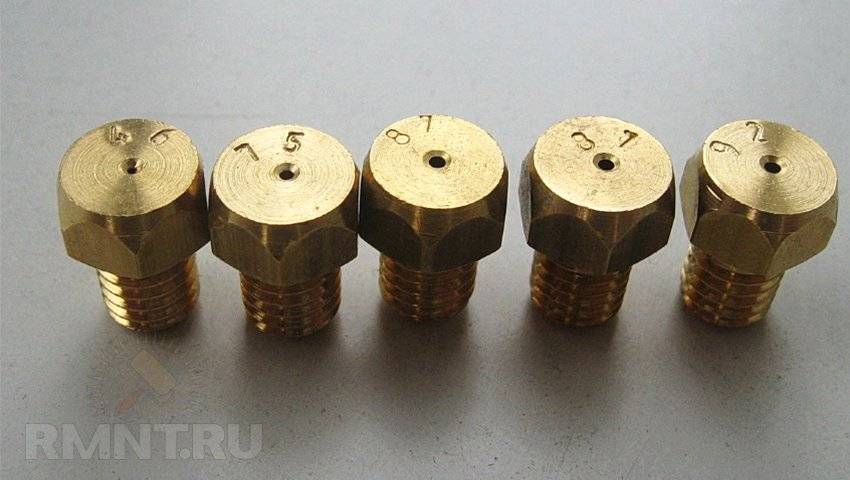

Жиклеры для баллонного газа

Необходимо учесть один важный момент: плиты, изначально предназначенные для работы на магистральном природном газе, имеют жиклеры (форсунки), не подходящие для функционирования на баллонном пропане.

Жиклер похож на болт с отверстием в верхней части, через которое топливо поступает к конфорке. Форсунки для баллонного газа имеют меньший диаметр отверстия, поскольку давление сжиженного пропана выше, чем у природного топлива. Следовательно, для подключения такой плиты к баллону со сжиженным газом потребуется приобрести и заменить весь комплект жиклеров.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инструкция по установке кухонной вытяжки в квартире многоэтажного дома

Новый набор обойдется в среднем в 200 руб. (стоимость зависит от марки плиты), его можно купить в магазине запчастей к газовому оборудованию или заказать у производителя.

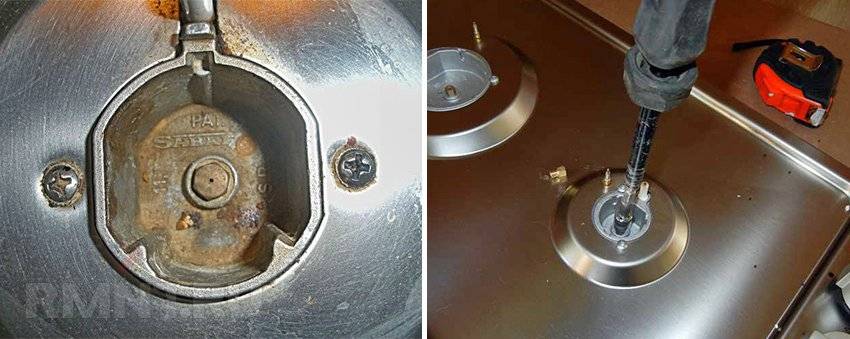

Если требуется замена жиклеров, нужно сделать следующее:

  • Снимаются конфорки, крышка конфорочного стола.
  • При помощи шестигранного ключа достаются старые форсунки и вкручиваются новые.

Во всех нюансах процесса замены жиклеров можно разобраться, просмотрев видео.

Проверка на утечку газа

Всё готово. Нет, не для того, чтобы хозяйка начинала готовить на газовой дачной плите. Все готово для того, чтобы окончательно убедиться в отсутствии опасных утечек газа в собранной системе. Проверку проводите при помощи мыльной пены. Открываем кран на газовом баллоне и самой обычной любой мыльной пеной тщательно обмазываем каждое место стыка. Внимательно осматриваем только что обмазанное место. Если никаких мыльных пузырей нигде не надувается (даже совсем маленьких), тогда все хорошо, переходим к проверке следующего стыка. Если же где-то пена надувается в пузырь, надо устранять утечку газа в системе. Для этого подтягивают гайки, бывает приходится менять прокладки, подтягивают хомуты. Такую проверку мыльной пеной стоит проводить всегда после замены баллона. При малейших подозрениях на утечку газа, обязательно проведите проверку мыльной пеной.

Вот тут то и пришло время вспомнить про опасные ошибки с левой резьбой редуктора. Заподозрил хозяин неладное с утечкой газа из под гайки редуктора, да и «подтянул» , да только, по привычке, подтянул как обычную, как правую резьбу, а на самом деле сделал ещё хуже — еще больше стала у него утечка газа.

Хорошо, если не поленился промылить и проверить, тогда пол беды. А если так «подтянул» на скорую руку, да и закрыл дверцы газового шкафа — это беда. С газом на скорую руку и «на авось» ни в коем случае нельзя. Все соединения промылили, подтянули, еще раз промылили, внимательно проверили, что нигде утечек газа нет . Теперь газовая плита на даче правильно подключена к газовому баллону . газ 3 газовое оборудвание 3 газификация 2

Какие шланги и трубки использовать для соединений

Чтобы соединить газовый баллон с плитой существует три варианта. Первый — использовать специальные гибкие резиновые шланги для горючих углеводородов. В таком случае их подключение к редуктору выполняется через штатный штуцер с укреплением винтовым хомутом. Такой же штуцер устанавливается на входном патрубке газовой плиты, шланг подключается к нему также с обжатием хомутом. При необходимости соединить два отрезка шланга не допускается использование двухсторонних штуцеров, вместо них следует использовать резьбовые соединители с двойным обжимом хвостовика хомутами. Отличительной особенностью таких соединений для газопроводов является конусная резьба и отсутствие эластичных уплотнений.

Соединение плиты с баллоном при помощи гибких шлангов имеет ряд ограничений. Длина шланга не должна превышать 150 см, его прокладка должна оставаться видимой для постоянного контроля за состоянием оболочки и отсутствия повреждений. Частично обойти некоторые из запретов можно с использованием металлических сильфонных шлангов. Они формируют полужёсткий став, который может иметь практически неограниченную протяжённость, сохраняя устойчивость к температурным воздействиям и механическим повреждениям.

При этом правила безопасности запрещают проход гибких и полугибких каналов через стены, где их состояние невозможно оценить визуально. При необходимости связать кухонную плиту с баллоном, установленным на улице, в отверстие в стене должен быть на цементном растворе вмурован футляр из стальной трубы. Внутри футляра располагается стальная трубка меньшего диаметра с резьбой на обоих концах, пространство между стенками заполняется пластичным герметиком, например, монтажной пеной или силиконом. Присоединение сильфонных или гибких шлангов должно осуществляться только через резьбовые переходники соответствующего типа.

Правила подсоединения баллона к плите

Требования по подключению баллонного газа бытового назначения (смеси пропана с бутаном) и соответствующих приборов регламентируются несколькими документами. Основными из них являются СП 62.13330.2011 «Газораспределительные системы» и «Техрегламент о безопасности домового газового оборудования».

Плюс есть еще различные противопожарные правила и строительные нормы. Причем в отдельных вопросах документы эти немного противоречат друг другу.

СУГ заведомо тяжелее воздуха. При протечке или затухании конфорки баллонная газовая смесь не поднимается и не улетучивается, а спускается к земле.

Поэтому газовые баллоны и рекомендуется ставить на улице, чтобы в аварийной ситуации газ не смог скопиться в подполе или подвале до опасной концентрации. Также их следует размещать как можно дальше от колодцев и любых электроприборов.

Законодательно разрешено баллоны ставить внутри на дачах и на летних верандах, а также в пристроенных кухнях-столовых в коттеджах. Запрещается лишь выбирать для них место в жилых комнатах, у аварийных выходов, в закрытых темных коридорах и цокольных или подвальных помещениях.

Еще одна важная особенность СУГ – существование «летнего» и «зимнего» топлива. Первый от второго отличается соотношением пропана и бутана, а также способностью «работать» при низких температурах.

Летнюю смесь можно использовать и зимой при не сильных морозах. Однако при охлаждении металлической емкости ниже нуля из нее будет испаряться для сжигания в печке только пропан. А бутан останется внутри в жидком виде, занимая впустую место и постепенно накапливаясь.

Выводы и полезное видео по теме

Процесс подключения баллона к плите:

Правила подсоединения баллона с пропаном:

Подключение баллонного газа к варочной панели:

Чтобы подключить баллон с пропаном к газовой плите, компетенцией и особыми навыками обладать не требуется. Нужен лишь гаечный ключ и здравый смысл. И не забываем после подключения перед началом готовки с помощью мыльной воды проверить отсутствие протечек в местах соединений.

Хотите рассказать о собственном опыте в подключении газовых бытовых приборов к баллону со сжиженным газом? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, , задавайте вопросы, размещайте фотоснимки по теме статьи в расположенном ниже блоке.
