Особенности антенного кабеля: устройство, как выбрать

Выбор соединителей

Для подключения к телевизионным приемникам коаксиальных кабелей в давние времена использовались штекеры, к которым жилы присоединялись только при помощи пайки. Теперь процесс стал удобнее, паяльник больше не нужен.

Существуют два типа современных штекеров. В первом центральная жила присоединяется к соответствующему выводу соединителя миниатюрным винтом. Экран же обжимается захватом соединителя. Для подключения конец антенного провода разделывают лесенкой так, чтобы при подключении центральной жилы экран точно находился под зажимом, а между ними оставался слой изоляции. Ни одна проволочка с экрана не должна коснуться центральной жилы.

Второй тип штекера намного удобнее. Центральная жила втыкается в центральный вывод или используется вместо центрального вывода штекера, экран отгибается назад и при сборке штекера плотно обжимается в нем. Такой соединитель называется F-разъемом, а штекер – «переход гнездо F – штекер TV NB».

При необходимости соединить два конца кабеля между собой также не стоит торопиться и брать в руки паяльник. Для этого существуют соединители – штекеры F. Кабели к ним присоединяются по тому же принципу, который описан выше. А соединяются штекеры между собой с помощью специальных соединителей, имеющих резьбу с обеих сторон.

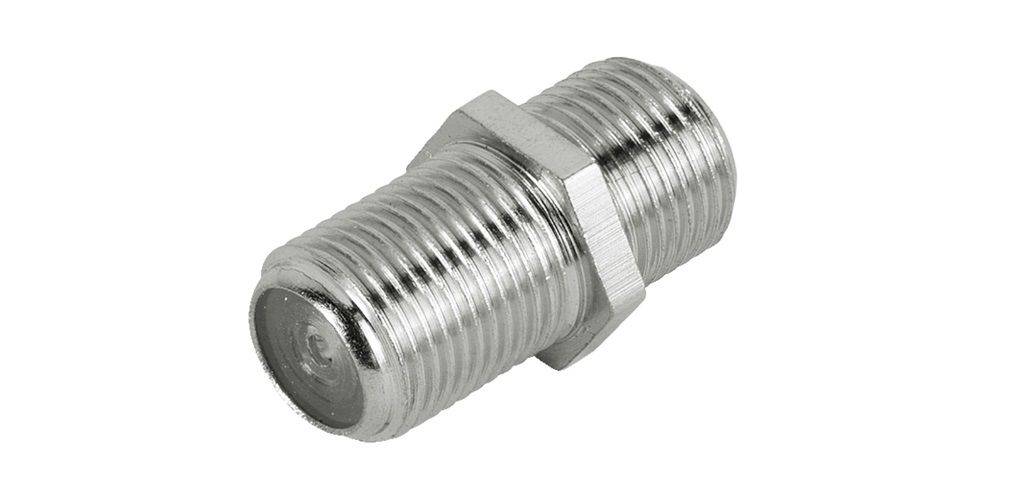

Соединитель F-разъемов, в простонародье называемый «бочка»

Штекеры F – универсальный метод соединения. Некоторая бытовая аппаратура заранее содержит разъемы для подключения антенного кабеля с их помощью.

Особенности антенного кабеля: устройство и принцип работы

Важную роль в получении и передачи качественного телевизионного сигнала играет не только мощность поступающего сообщения, но и качество провода. Высокочастотный ток передаётся по внутреннему проводнику (центральной жиле). Благодаря своей многослойной конструкции, антенный кабель обеспечивает бесперебойный сигнал с минимальными помехами. Антенный кабель состоит из следующих слоёв:

1. Центральный провод (жила) – это внутренний проводник, для которого в основном используют провода из медного сплава.
2. Слой изоляции (внутренняя оболочка). Выполнен в виде сплошного вспененного полиэтилена (фторопласта). Который помимо изоляции выполняет функцию по обеспечению соосного расположения внутреннего, а также внешнего проводника.
3. Слой алюминиевой фольги. Который образует экран вокруг диэлектрика.
4. Алюминиевая оплётка. Выполняет функцию экрана, которая препятствует электромагнитным помехам. Как правило, считается что чем плотнее оплётка, тем выше качество провода.
5. Внешняя изоляционная оболочка. Предназначена для защиты от внешних механических воздействий, а также служит для противодействия ультрафиолетового излучения. Провода с чёрной оплёткой предназначены для внешнего применения, так как они более устойчивы к ультрафиолетовым лучам. А провода с белой изоляцией используют для внутреннего монтажа.

Типы коаксиальных кабелей

Существует два типа коаксиальных кабелей:

1. тонкий коаксиальный кабель
2. толстый коаксиальный кабель

Выбор того или иного типа кабеля зависит от потребностей конкретной сети.

Тонкий коаксиальный кабель — гибкий кабель диаметром около 0,5 см (около 0.25 дюймов). Он прост в применении и годится практически для любого типа сети. Подключается непосредственно к платам сетевого адаптера компьютеров. Тонкий (thin) коаксиальный кабель способен передавать сигнал на расстояние до 185 м (около 607 футов) без его заметного искажения, вызванного затуханием.

Производители оборудования выработали специальную маркировку для различных типов кабелей . Тонкий коаксиальный кабель относится к группе, которая называется семейством RG-58, его волновое сопротивление равно 50 0м. Волновое сопротивление (impedance) — это сопротивление переменному току, выраженное в омах. Основная отличительная особенность этого семейства — медная жила. Она может быть сплошной или состоять из нескольких переплетенных проводов.

• RG-58 /LJ — Сплошная медная жила
• RG-58 A/U — Переплетенные провода
• RG-58 С/и — Военный стандарт для RG-58 A/U
• RG-59 — Используется для широкополосной передачи (например, в кабельном телевидении)
• RG-6 — Имеет больший диаметр по сравнению с RG-59, предназначен для более высоких частот, но может применяться и для широкополосной передачи
• RG-62 Используется в сетях ArcNet

Толстый (thick) коаксиальный кабель — относительно жесткий кабель с диаметреом около 1 см (около 0,5 дюймов). Иногда его называют «стандартный Ethernet», поскольку он был первым типом кабеля, применяемым в Ethernet — популярной сетевой архитектуре.

Медная жила толстого коаксиального кабеля больше в сечении, чем тонкого. Чем толще жила у кабеля, тем большее расстояние способен преодолеть сигнал. Следовательно, толстый коаксиальный кабель передает сигналы дальше, чем тонкий, — до 500 м (около 1 640 футов). Поэтому толстый коаксиальный кабель иногда используют в качестве основного кабеля , который соединяет несколько небольших сетей, построенных на тонком коаксиальном кабеле. Для подключения к толстому коаксиальному кабелю применяют специальное устройство — трансивер (transceiver).

Трансивер снабжен специальным коннектором, который назван весьма впечатляюще — «зуб вампира» (vampire tap) или «пронзающий ответвитель» (piercing tap). Этот «зуб» проникает через изоляционный слой и вступает в непосредственный физический контакт с проводящей жилой. Чтобы подключить трансивер к сетевому адаптеру, надо кабель трансивера подключить к коннектору AUI-порта сетевой платы. Этот коннектор известен также как DIX-коннектор (Digital Intel Xerox^), в соответствии с названиями фирм-разработчиков, или коннектор DB-15.

Как зачистить и обжать антенный (телевизионный) кабель.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Далее, на резьбу гайки вкручиваем:

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения. Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения. F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.

Как по виду кабеля определить его характеристики

На качественной кабельной продукции вся необходимая информация наносится на сам кабель. В маркировке указывается логотип или название фирмы производителя, марка кабеля, величина волнового сопротивления, диаметр и другие характеристики. Такая маркировка проставляется приблизительно через каждый метр. Следуя вышеописанным рекомендациям, вы без труда сможете приобрести телевизионный кабель хорошего качества и полноценно наслаждаться .

Какой ТВ-кабель лучше? SAT 703 или RG 6? Читая такие названия, кажется, что понять вопрос может только бывалый специалист. Однако не стоит пугаться раньше времени. Эта статья поможет разобраться в отличиях кабеля RG 6 от SAT 703 и упростит дальнейший выбор в магазине.

Основное назначение обоих кабелей – передача сигнала от его источника, например, антенны до ресивера, то есть телевизора. Чем лучше будет соединение, читай – кабель, тем лучше будет изображение. SAT 703 и RG 6 – оптимальные варианты, по мнению специалистов.

Телевизионный кабель RG-6 обладает внутренней изоляцией, сделанной с помощью вспененного полиэтилена, оснащенной двойным экраном. Внутри находится стальной проводник с медным напылением. В качестве диэлектрика выступает вспененный полиэтилен. Внешнюю проводку делают из медной луженой проволоки и поливинилхлоридной оболочки. Особенность кабеля – способность функционирования в частотном диапазоне вплоть до 2 ГГц.

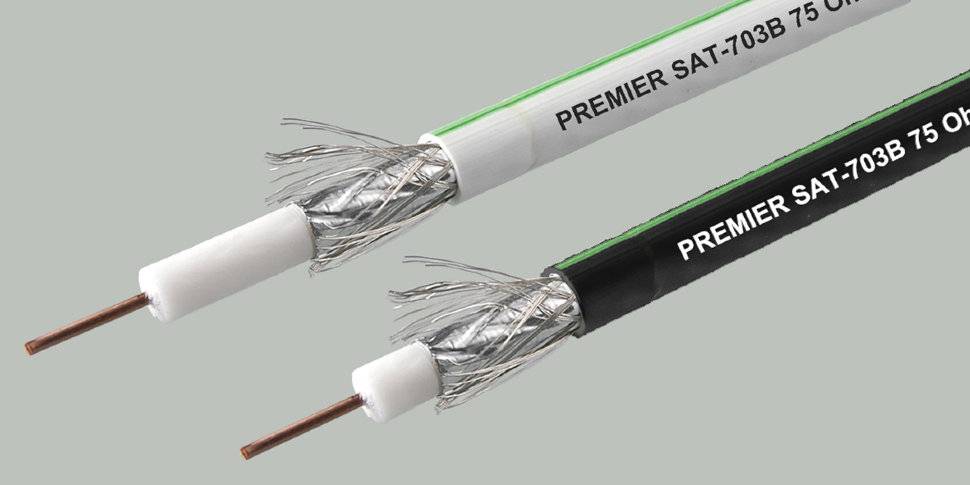

Телевизионный кабель SAT 703 очень похож на предыдущий аналог. Некоторые фирмы делают его также со стальным проводником в медном напылении, другие же используют исключительно медь. Первые делают некачественные кабели, а вторые – качественные. Кабель RG 6 медным полностью вообще не бывает. Оплетка также луженая медь с оболочкой. Однако есть особое преимущество: SAT 703 предпочтителен в случаях экстремальных условий прокладки кабеля. То есть монтировать такой кабель можно в любой среде, ведь он обладает очень низким коэффициентом изменения в результате воздействия вешних факторов.

Техническую сторону мы разобрали, теперь подробнее.

Если нужно поменять или провести ТВ-кабель в квартире для использования услуг кабельного телевидения, например, то коаксиального кабеля RG 6 будет вполне достаточно. Для подключения индивидуальных антенн, спутниковых тарелок, в случаях, когда телевышки находятся очень далеко, а также длина кабеля предполагается значительная, лучше взять SAT 703.

Если ваше предпочтение – второму варианту, то остерегайтесь подделки. Отправляясь в магазин, возьмите с собой магнит. Любой из тех, что висит на холодильнике, вполне подойдет. Если перед вами некачественный SAT 703, то его проводник будет стальным, а значит, будет магнититься. Если же он добротный и сделан на совесть, то магнититься не будет, ведь на медь магниты никак не реагируют.

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

1. F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.

2. Сплиттер – используется для равномерного разделения идущего от антенны сигнала на два телевизора. Подключение к устройству выполняется F-штекерами.

3. Пайка – дешевый, но в то же время надежный метод соединения. Для его реализации не потребуется искать переходники и прочие комплектующие, обычно все необходимое уже имеется дома. Возможно подключение любых экранированных кабелей: с разным количеством центральных жил, диаметром, типом экрана (например, медная оплетка и алюминиевая фольга).

4. Скрутка – менее предпочтительный способ из всех представленных, поскольку приводит к сильной потере качества сигнала. Виду своей ненадежности может рассматриваться только как временное решение, при отсутствии F-разъемов или инструмента для пайки.

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

Можно ли присоединить телевизионный кабель своими руками без потери качества

Для корректного присоединения телекоммуникационного провода коаксиальным шнуром следует прибегнуть к одному из перечисленных ниже способов:

• Приобрести штатный удлинитель стандартной длины, с помощью которого можно увеличить протяженность антенного кабеля до 20 метров;
• Применить специальные F-гнезда, позволяющие подключать антенные провода без спайки;
• Современные технологии позволяют удлинять несколько проводов одновременно с использованием сплиттеров;
• Выполнить спайку проводов между собой для создания неразрывного соединения.

Присоединение антенного провода Также следует уделить особое внимание выбору правильного коаксиального шнура, поскольку антенный провод имеет сопротивление в 75 Ом. Внешняя оплетка должна обладать предельной эластичностью, так как это свойство позволит ей и не ломаться на сгибах

Кроме того, во избежание потери качества изображения необходимо приобретать изделия, имеющие плотную внутреннюю оплетку для гарантированного приёма устойчивого непрерывного сигнала.

Обратите внимание! Диэлектрик, выполняющий функцию изолятора, должен быть изготовлен из полиэтилена и фольги, чтобы не допустить сбой сигнала из-за внешних помех при эксплуатации. Сердечника кабеля может быть выполнен из меди, алюминия или стали

Параметры настройки частотного сигнала должны иметь низкие показатели.

Соединение кабеля без потери сети

Разновидности телекабелей

1. Коаксиальный – самый распространенный вид кабеля. Каждый телевизор оснащен разъемом под коаксиальные кабели. Но сегодняшний день этот соединяющий элемент считается уже устаревшим, так как появились более современные кабели. Специалисты рекомендуют использовать антенный аналоговый кабель для подсоединения ТВ-антенн домашнего типа, так как сигнал будет очень надежный.
2. Композитный – используется для присоединения к экрану видеотехники (игровых приставок, плееров). Этот провод подходит только для передачи аналогового сигнала. Присоединение происходит в соответствии с цветовой расцветкой шнуров и разъемов монитора.
3. Компонентный качественный кабель – современная разработка, подходит для передачи спутникового ТВ-сигнала. Подключение также происходит в соответствии с цветами.
4. HDMI, DVI – предназначен для передачи сигнала высокого разрешения, например цифрового телевидения (ТВ), поэтому если на телеоборудовании имеется разъем HDMI, то подключение рекомендуется выполнять, через него, так как качество транслируемой картинки будет идеальным. А также НDMI и DVI шнуры часто используются в компьютерных технологиях, для подсоединения игровых приставок.

Подобрать качественный кабель для вашего телевизора – самое ответственное мероприятие. Даже самый продвинутый и современный источник сигнала и правильно надетые штекеры не могут гарантировать высококачественное изображение, если применяется неподходящий шнур. Поэтому и возникает вопрос о том, как выбрать хорошие шнуры для подключения.

Виды антенных штекеров

Для начала пользователю понадобится подготовить все инструменты и сам штекер. К выбору последнего стоит подходить тщательно. Здесь важную роль также играет разъем на телевизоре. Прежде чем покупать штекер и подсоединять его к проводу, следует убедиться, что данную конструкцию поддерживает сам телевизор.

Во втором кабеле можно раскрутить внешнюю оболочку, чтобы подсоединить его. Сердцевина заводится внутрь. Для крепления следует ее прикрутить. После сборки, необходимо закрутить внешнюю оболочку, на штекер. Если часто вытягивать провод из телевизора или перетянуть винт, то сборку необходимо повторять.

Для подключения третьего типа штекера, следует также снять верхнюю оболочку и надеть ее на телевизионный кабель. Это же относится и к четвертому типу. Их отличие заключается во внешнем виде. Во втором случае он угловой. Весь корпус выполнен из пластмассы.

Самый распространенный вид провода с F-разъемом. Он состоит из двух частей. Первая часть закрепляется на самом проводе. Вторая служит для ответвления. Данная конструкция наиболее практичная и надежная. Для сборки нет необходимости паять.

На какие параметры кабеля обратить внимание

Изолированные металлические жилы, которые являются проводниками информации к воспроизводящей видео и звук подключенной технике характеризуются несколькими параметрами. К таковым относятся:

• сечение и материал проводника;
• коэффициент затухания и усиления сигнала;
• волновое сопротивление.

Для передачи цифровой информации необходимо соблюдать сопротивление провода. Оно должно быть не менее 75 Ом. Сечение кабеля зависит от расстояния до приемника сигнала. Например, для многоэтажного дома свойственно в среднем не менее 30 метров. Тогда проводник должен быть в диаметре около 1 мм. Если это частный дом, то достаточно площади поперечного сечения, равной 0,5-0,9 кв. мм.

Относительно материала, с проводимостью справляются как медь, так сталь, алюминий, сплавы с омеднением. А вот про затухание производители не всегда дают информацию, но это бывает редко. Чаще достаточно коэффициента усиления сигнала. Для хорошего качества хватает 60-80 дБ, при метраже более 25 метров добиться идеального изображения можно будет с превышающим 90 дБ значением. Но это не всегда необходимо.

Последний критерий, на котором основывается выбор провода, заключается в допустимой гибкости кабеля. Если в его состав входит жила с сечением менее 1 мм и экран представлен фольгой или пленкой, то риск перелома сердечника и экрана повышается уже на углу в 45⁰. Исключает подобное явление более толстая сердцевина и дополнительная металлическая оплетка.

Соединение кабеля пайкой без переходника

Описанный ниже алгоритм подойдет даже для соединения разных по конструктивному исполнению проводов. Способ качественный и довольно простой. Нужно только уметь управляться с паяльником.

1. Острым ножом надрежьте оболочку вдоль на 5-6 см.
2. Отогните изоляцию вместе с экранировкой назад.
3. Обрежьте внутренний диэлектрический слой вместе с сердечником на 2 см. Это делается, чтобы был запас оплетки при соединении. Оплетка одного провода будет заходить на оплетку другого.
4. Сделайте поперечный надрез центрального диэлектрика где-то на 2 см и удалите изоляционный материал, чтобы осталась только половина.
5. Чтобы спаять жилы, сделайте отгиб примерно на 45°. Удобнее паять будет, если сделать угол между медной сердцевиной и диэлектриком около 90°.
6. Залудите жилу.
7. Перечисленные выше действия со всех пунктов повторите на втором антенном кабеле.
8. Обе жилы прислоняются между собой по всей длине. Чтобы во время пайки не было расхождения жил, можно примотать их тонкой луженой проволокой. Как вариант, используйте нить с оплетки, предварительно залудив ее.

   Чтобы одна оболочка заправилась в другую на последнем этапе, при соприкосновении провода должна смотреть друг на друга первоначальным надрезами.

9. Выполните спаивание жил. Олово должно покрыть жили равномерно по всей длине. Желательно не образовать лишнего толстого слоя припоя. Если такой образовался, или есть острые выступи, сточите их наждачкой, напильником.
10. Разровняйте кабель, чтобы обе половинки диэлектрика плотно прислонились. Лишние выступы аккуратно обрежьте, соблюдая минимальные зазоры.
11. Для надежности можете обмотать диэлектрик изолентой.
12. Фольгированный (алюминиевый) экран верните в исходное положение. В месте стыка один слой должен примерно на 20 см зайти на другой. Но внутренняя сторона материала не является токопроводящей. Поэтому необходимо развернуть сверху заходящий слой, чтобы было соприкосновение токопроводящих поверхностей.
13. Так же присоедините оплетку. Дополнительно можете спаять нити.
14. Заправьте оболочку сначала от первого провода. А сверху первой оболочки накрывайте второй материал.
15. Последним шагом, чтобы оболочки не разъединялись, перемотайте все соединение изолентой.

Необходимость в соединении

• Разрыв или частичное повреждение. Телекабель можно полностью заменить, но более легким способом возобновления работы телевидения является соединение оборванного участка. Если полного разрыва нет, а повредился только внешний изолирующий слой с экраном, можно также провести ремонт. Поврежденный кусок провода удаляется, а два конца между собой соединяются одним из описанных ниже способов.
• Удлинение «трассы». Есть ситуации, когда необходимо удлинить коаксиальный ТВ-кабель. Например, сменилось месторасположение телевизора в комнате. А ранее провод прокладывался впритык, без запаса. Тогда можно добавить к уже существующему кабелю еще один, соединив через переходник или специальный удлинитель.
• Подключение нового телевизора к существующей антенне. Покупать новый эфирный приемник нецелесообразно. Это и потраченные деньги, и необходимость делать установку антенны. Далее нужно прокладывать полноценный кабель ко второму ТВ. Проще подключиться к основной антенне, соединившись с заведенным проводом в квартиру.

Удлинение кабеля при помощи сплиттера

Данный способ соединения и удлинения ТВ магистрали используется реже других. Он осуществляется посредством специального блока, который называют сплиттером.

Устройство предназначено для разводки сигнала на два тюнера от одной антенны.

• Сам способ соединения не особо отличается. Сначала выполняется разделка концов провода, надеваются штекеры, которые затем прикручивают к сплиттеру.
• При подключении стоит соблюдать следующие инструкции: Сперва соединяют конец кабеля идущий от антенны с одиночным гнездом с маркировкой IN.
• Далее поочередно соединяют концы идущие от приемников с выходами с пометкой OUT. Их может быть два и три.

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой

Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры. Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

• с загибом оплетки;
• без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

• алюминиевая фольга;
• медная оплетка;
• алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Как правильно выполнить соединение

Перед тем как соединить ТВ-кабель без возникновения потерь антенного сигнала необходимо смонтировать на два соединяемых конца разъемы F-типа. Действие довольно простое, справится даже новичков. Для работы нужен острый нож, сам разъем и плоскогубцы.

1. Сперва удаляется кабельная оболочка с краю на 1 см.
2. Экран расправляется и загибается в обратную сторону (вовнутрь).
3. Оголяется жила. Для этого на ранее зачищенной области убирается 7-8 мм внутреннего слоя.

Когда кабель под F-разъем разделан, делается монтаж. Деталь начните руками накручивать на провод. Если монтаж выполняется с трудом, помогите плоскогубцами. Но зажимать сильно не нужно, это может привести к поломке корпуса разъема. Современные детали делаются из тонкого металла плохого качества.

Так же смонтируйте антенный разъем на конец второго телекабеля.

После, закончите соединение, накрутив разъемы на бочку.

Если нужно соединить три кабеля, то используется не двойная, а тройная муфта. Принцип работы аналогичный, только обрабатываются три провода.

Как подключить телевизионный сплиттер к 4 телевизорам

Схема подключения сплиттера с усилителем на 4 телевизора выглядит следующим образом:

1. Для начала выбрать наиболее подходящее место для делителя, после чего зафиксировать его на рабочей поверхности.
2. Далее – снять заглушки с каждого разъема, куда будут подсоединяться кабели, ведущие к ТВ-приемникам.
3. Коаксиальные кабели также подключить к самим телевизорам.
4. Последний шаг – подключение общего провода, который входит в квартиру от антенны.

На этом процедура монтажа будет завершена, на нее уходит от 10 до 15 минут.

Подключение может зависеть и от вида сплиттера:

1. С зажимом винтового типа. Не требуется пайка, подходит для любых типов кабелей.
2. С резьбовыми соединениями. Тоже не нужна пайка, но применяется исключительно для проводов с малым диаметром.
3. С коаксиальными гнездами. Подходит для подсоединения любых кабелей, к которым монтированы стандартные антенные штекеры.
4. Делители, для которых требуется пайка.

Бывает, что после подключения еще одного ТВ-приемника качество изображения на других телевизорах может упасть. В подобной ситуации есть два решения. Первое предполагает использовать активную антенну, например, польскую конструкцию. Второй вариант – покупка нового сплиттера с усилителем.

Существует несколько способов, с помощью которых можно повысить уровень сигнала. Если при передаче нагрузки на делитель наблюдаются высокие показатели, на входе в разветвитель можно установить один промежуточный модуль для усиления. В случае с возможной перезагрузкой рекомендуется на каждый выход установить раздельный активный компонент. Еще один вариант – установить один усилитель на входе, а на выходах поставить отдельные активные модули.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера – простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.
