Тепловизор для строительства — виды и правила проведения проверки дома

Топ 10 вопросов от пользователей тепловизоров

Задайте свой вопрос специалисту по обследованию тепловизором Задать вопрос

То, какую температуру регистрирует тепловизор, зависит от приобретенного устройства. Они бывают стационарными и переносными, а также наблюдательными и измерительными.Стационарные модели

зачастую обладают наибольшим температурным диапазоном. Они используются в промышленности, где нужно следить за горячими технологическими процессами. Такие приборы «видят» до +2000 градусов Цельсия. Они охлаждаются жидким азотом.

Переносные модели

более компактные. То, при какой температуре работают тепловизоры такого типа, зависит от класса. Они могут быть бытовыми, имеющими предел до +150°C, строительными, верхняя отметка которых +350°C, промышленными и высокотемпературными с пределом выше +1000°С. Нижняя граница в разных аппаратах составляет -20…-50 градусов.

Все описанные устройства относятся к измерительным, поскольку они определяют точную температуру.

В отличие от измерительных наблюдательные модели

отличаются небольшим диапазоном, но высокой чувствительностью. Зачастую они формируют монохромное изображение, поскольку главная их цель — дать четкую картинку, на которой отображаются люди, животные или их температурные следы. Это оборудование применяется в охране, охоте, спецподразделениях для обнаружения посторонних, злоумышленников или добычи.

Тепловизионное обследование здания проводится с обеих сторон. Идеальный вариант — аудит, включающий 30% наружных снимков и 70% внутренних термограмм. Наиболее важны внутренние картинки, сделанные с максимально близкого расстояния от обследуемого объекта.

Инфракрасные камеры подходят для обследования любых отапливаемых помещений. Они определяют качество теплоизоляции, выявляют дефекты монтажа дверей, окон, электрических приборов. Это особенно полезно перед покупкой недвижимости.

Тип устройства влияет и на то, на каком расстоянии работает тепловизор. Наблюдательные приборы определяют животное или человека за сотни метров. Измерительные устройства требуют более близкого расположения к объекту измерения. Расстояние зависит от характеристик конкретной модели и используемых объективов. Обычно фокусный диапазон составляет от нескольких сантиметров до нескольких метров (в среднем не более 25).

Чтобы повысить дальность действия, применяется телеобъектив. Если же нужно обследовать длинное здание, но отойти так, чтобы оно целиком вошло в кадр, невозможно, используется широкоугольный объектив.

ИК-камера проверяет изменения температуры поверхности материала. Устройство подходит для обследования:

  • дверей;
  • дверных коробок;
  • оконные рамы, их уплотнители;
  • кровля;
  • перекрытия;
  • пол;
  • стены.

Желательно перед тем, как использовать тепловизор, убедиться, что он расположен перпендикулярно по отношению к изучаемому объекту. Чтобы получить наиболее точный результат, объектив должен располагаться максимально близко к исследуемой точке, насколько позволяет фокус.

Да. Теплопроводность влажных материалов выше, чем у сухих. Это отображается на термограмме. Так определяются места протечек в коммуникациях, прорехи изоляции, области образования плесени без снятия отделки или покрытия.

Внутри помещений наиболее внимательно проверяются углы. Они всегда холоднее, чем середина потолка или стен. Приемлемой считается разница температур в углах и середине поверхности в 2-3 градуса. Если же на улице 0°C, внутри в центре стены 20°C, а в углах 8-12°C, то это говорит об отсутствующей или недействующей теплоизоляции.

При наружной проверке результаты искажаются во время плотного тумана или осадков. Капли воды поглощают инфракрасное излучение. Также информация будет некорректной, если здание нагрето солнцем.

Частый вопрос — работает ли тепловизор днем. Да, работает, однако лучше избегать дневных проверок, особенно в солнечные дни. Солнце сильно нагревает поверхности, поэтому результат будет искаженным. Лучше диагностировать дома перед рассветом или поздним вечером, через несколько часов после заката.

Правила применения тепловизора

Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.

Тепловизионная диагностика зданий включает:

  • обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
  • построение температурной карты исследуемых предметов и поверхностей;
  • мониторинг динамики тепловых процессов;
  • точный расчет тепловых потоков.

Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.


Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия

Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.

Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.

На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.

Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.

До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:

  • установить нижний и верхний предел температуры;
  • настроить диапазон тепловизионной съемки;
  • выбрать уровень интенсивности.

Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.

На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания

Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем


После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем

Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.

Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.

Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.

Сферы применения

Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.

В военной технике

Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.

Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.

В морских приборах

Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.

Охота

Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи

Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости

Обследование зданий

С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.

Применение тепловизора в медицине

Медицина

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.

Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.

Чрезвычайные ситуации и АСР

Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.

На эту тему ▼

Тепловизор пожарный ISG К250

Технические характеристики и описание устройства

Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.

Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.

Специфика и технология обследования

Оптимальным для диагностики считается холодное время года. Система отопления дома должна на момент тестирования функционировать не менее 2-х суток. Минимально допустимая разница между температурой в доме и «за бортом» — 15 градусов (желательно около 20). Проводится обследование исключительно высококлассными устройствами, демонстрирующими четкую тепловую картину и позволяющими обнаружить максимальное количество дефектов.

Наружное утепление стен данной квартиры выполнено недоброкачественно — термограмма тому подтверждение. Тепловая изоляция не просто не эффективна, она провоцирует еще большие теплопотери

Состоит полноценная тепловизионная диагностика из таких этапов:

  1. Внутренняя съемка. Наиболее важный этап, позволяющий выявить более 85% дефектов. Съемка производится тщательно, ни в коем случае не выборочно, исследуется каждая стена, каждое окно или дверь. Ведь даже в одной комнате одно окно может быть установлено правильно, а другое с нарушением технологии, один угол сухой, другой сырой и т.д.
  2. Внешняя съемка. Эффективна в отношении выявления дефектов кровли и утепленных фасадов.
  3. Обработка результатов.
  4. Компьютерная обработка термограмм.
  5. Создание отчета с подробной классификацией дефектов, указанием причин их возникновения, рекомендациями по устранению.

Тепловизионное обследование подразумевает поэтапную термографическую съемку различных зон ограждающих конструкций, которые обязательно должны быть открыты для съемки. Поэтому перед приездом специалистов позаботьтесь о том, чтобы были свободны подоконники, присутствовал доступ к плинтусам и не были загроможденными углы, образованные внешней стеной либо внешней стеной и перегородкой.

№2. Пример тепловизионного обследования многоквартирного дома

Пример: тепловизионное обследование многоквартирного дома

«30» октября 2020 года мы проводили тепловизионное обследование многоквартирного дома.

Мы проводили обследования при таких условиях:

  • температура воздуха 4 °С , внешняя относительная влажность 83%,
  • измерения проводились при отсутствии солнечного освещения в течении 12 часов перед проведением термографирования,
  • средний тепловой напор составил 16 °С,
  • коэффициент излучения объекта контроля был более 0.7,
  • тепловой контроль проводился в отсутствии осадков, тумана при скорости ветра 2 м\с.

Мы использовали оборудование:

  • тепловизор «Testo 871»,
  • термогигрометр «Testo 622»,
  • измеритель плотности теплового потока и температуры ИТП-МГ4.03 «ПО-ТОК»,
  • термоанемометр «Testo 405».

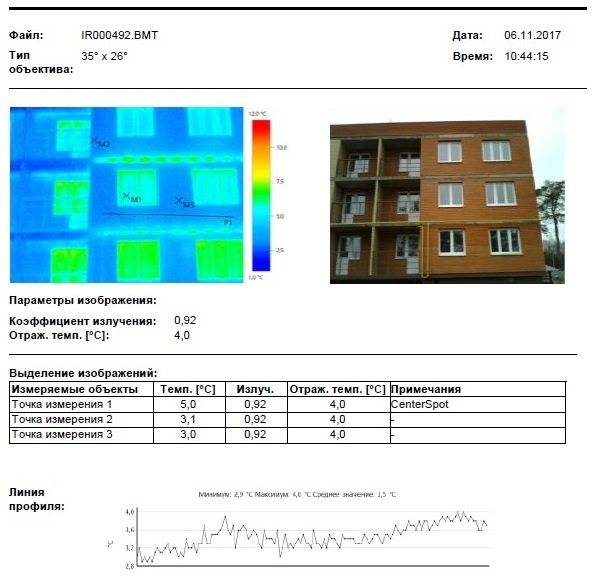

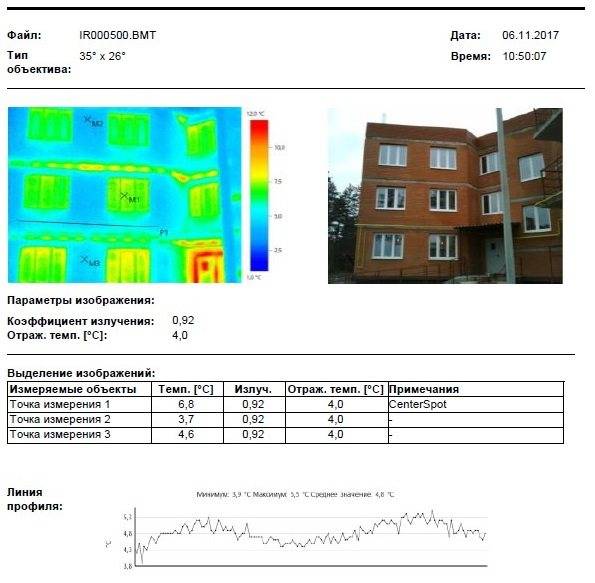

Мы получили следующие результаты.

На термограмме не наблюдаются дефекты, но зафиксированы конструктивные мостики холода (по перекрытиям этажей).

Дефектов нет, все в порядке.

Обнаружили конструктивные мостики холода по перекрытиям.

Выявили инфильтрацию воздуха через уплотнения по периметру двери подъезда.

Дефектов не выявлено, кроме конструктивных мостиков холода.

Обнаружили большие теплопотери, инфильтрация воздуха через входную дверь подъезда.

По уплотнению двери этого подъезда зафиксировали инфильтрацию воздуха, значительный дефект.

Очередная дверь подъезда имеет значительный дефект – инфильтрация воздуха.

Входная наружняя дверь негерметична, нарушен или отсутствует уплотнитель.

Зафиксировали инфильтрацию наружного воздуха, большие теплопотери.

Сколько стоят тепловизоры высокотехнологичного класса

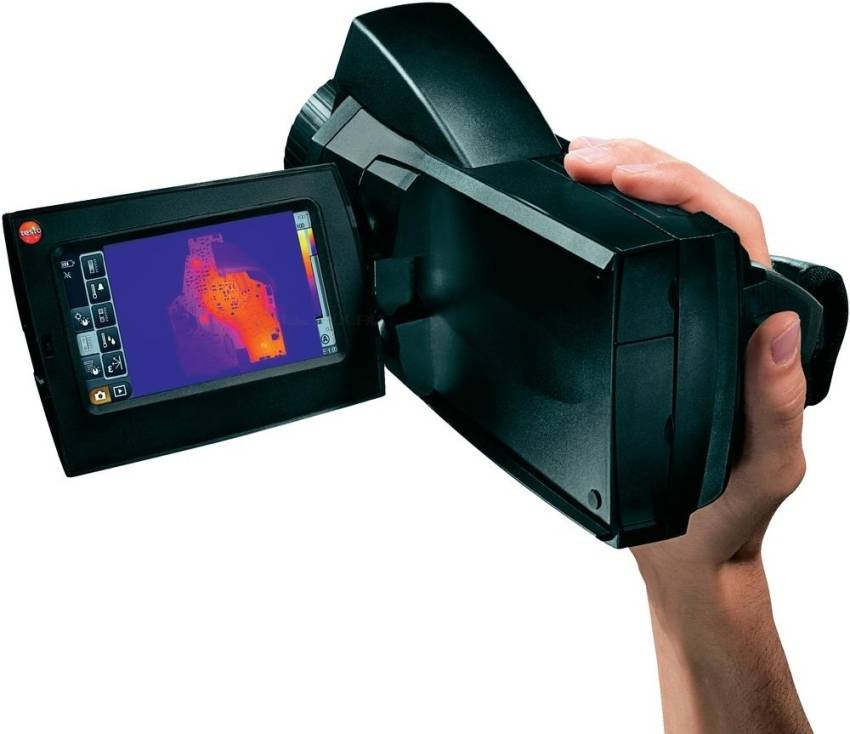

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.

В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.

Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС

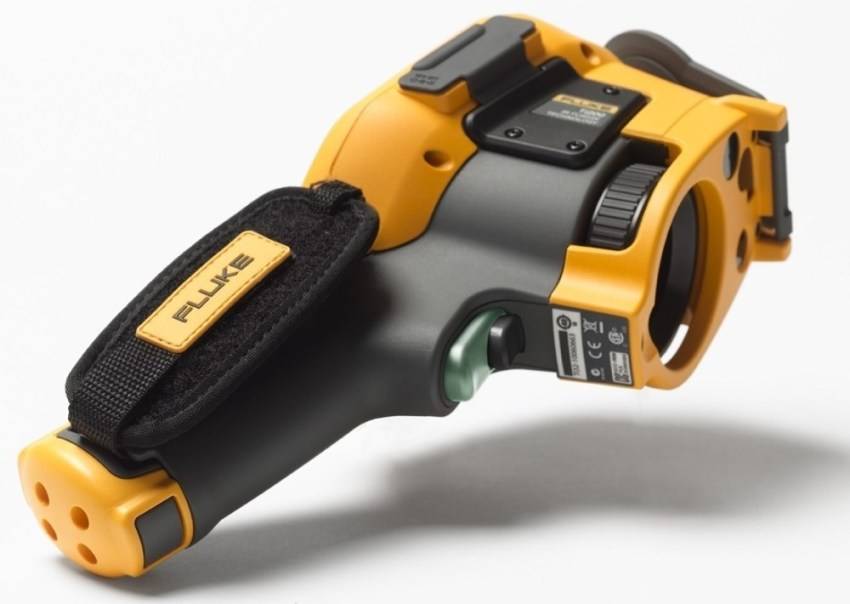

Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.

Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.

Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.

Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей

Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов

Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности

Анализ влажности

Не все проблемы выявляет термограмма помещения. Например, образование конденсата и плесени говорит о дефектах воздухопроницаемости. Наличие подобных изъянов проявляет сканирование на влажность. Те участки, по которым тепловизор показал наличие тепловых аномалий, должны быть подвержены анализу при помощи сканера влажности с высокой чувствительности

Особенно важно сканировать на влажность деревянные конструкции, при обнаружении избытка влаги необходимы незамедлительные ремонтные работы. Сканирование на влажность необходимо и перед изоляционными работами. Использование паронепроницаемых слоев способствует «консервации» конденсата

Использование паронепроницаемых слоев способствует «консервации» конденсата.

Чтобы жилье было надежным и безопасным, необходимо убедиться в его полной готовности к переменам температур. Комфорт в холодное время, экономия затрат на отопление, своевременное устранение дефектов напрямую зависят от тепловизионной диагностики. Таким образом, Тепловизионное обследование квартиры и частного дома становится сегодня насущной необходимостью.

Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте

Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.

Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.

Пример обследования узлов тепловизором на предприятии

Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.

Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом

Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской

Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье

Как проводится обследование дома тепловизором

Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду

А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.

Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.

Самостоятельное изготовление тепловизора

Ничего не мешает собственнику приобрести персональный прибор и пользоваться им когда угодно – проверять теплоизоляцию и своевременно менять ее требуется регулярно, поэтому устройство не предназначено для одного раза. Однако, заоблачная стоимость, делает строительный тепловизор неподъемным в приобретении – средняя цена на прибор далеко за 100 тыс. рублей. Естественно, возникает решение сделать собственное устройство, тем более что с развитием интернета, невозможного осталось мало. Итак:

  1. Чтобы собрать тепловизор своими руками, для будущей конструкции понадобится инфракрасный термометр, комплект фонарных светодиодов, веб-камера или фотоаппарат с функцией множественных кадров через равные промежутки времени.
  2. Инфракрасный градусник присоединяется к светодиодам посредством специальной платы – радиолюбители поймут. Теперь излучение от светодиодов станет разного цвета в зависимости от температуры термометра. Тепло излучает оттенки красного, холод – синего. Можно фиксировать и сырость – она зеленого, кислотного цвета. Получилось сделать тепловизор в домашних условиях.
  3. Остается взять в руки самодельный тепловизор и фиксирующий прибор – веб-камеру, настроенную на замедленную съемку или фотоаппарат, снимающий происходящее с периодичностью в несколько секунд. Медленно обходя участки собственного дома, добиться хороших результатов несложно.

Как видно из инструкции, тепловизор из веб-камеры или фотоаппарата потребует минимальных затрат и знаний – они уже описаны. Это сэкономит владельцам внушительную сумму

Важно помнить, что показания профессионального прибора все же, точнее, чем кустарного и если речь идет о дорогостоящем коттедже, то лучше позаботиться о его долгой жизни заранее и в полном объеме

Тепловизоры приборы дорогостоящие

Устройство и ключевые характеристики

Конструкция тепловизоров (большинства моделей) следующая:

  • корпусная часть с кнопками или другими элементами для управления;
  • объектив, защищенный крышкой, с устройством для фокусирования (обычно напоминает вращающееся кольцо фотоаппарата);
  • датчик (матрица);
  • экран;
  • электроника, программное обеспечение;
  • память (встроенная);
  • охлаждающая датчик система (есть в высокочувствительных моделях).

Среди характеристик выделяют:

  • обзорную дальность и угловое разрешение;
  • матричные параметры: разрешающую способность, температурный порог, степень точности, уровень четкости картинки;
  • функциональные особенности: подсвечивание экрана, лазерный указатель, масштабирование цифровое, встроенную память (наличие, объем), возможность передачи информации на ПК.

Эти приборы подлежат государственной стандартизации. Методика проверки – ГОСТ Р 8.619–2006, соответствие медицинских тепловизоров техническим требованиям – ГОСТ 53466-2009.

С чего начать бизнес на обследовании домов тепловизором

Сфера применения технологии обследования домов тепловизором достаточно обширна и порождает несколько бизнес-идей.

С помощью тепловизора можно обследовать не только частные дома, но и коммерческие объекты.

Клиент, заказавший подобную услугу, получает специально подготовленную карту исследования с указанием тех зон, в которых происходит утечка тепла.

Эта информация позволяет принять действенные меры, направленные на улучшение теплоизоляции здания.

Это, в свою очередь, снижает расходы на отопление.

У подобной технологии есть и другие преимущества.

Информация, полученная с помощью данного метода, позволяет устранить проблему сквозняков, а также выявить проблемные зоны в ванной комнате с теплыми полами.

Тепловидение широко используется на промышленных объектах для исследования вентиляционных систем, проводки и т.д.

В каком виде выдается заключение тепловизионного обследования

От правильности оформления отчётной документации напрямую зависит эффективность затрат на тепловизионное обследование. Можно привести десятки ситуаций, когда после правильно выполненных измерений предприятия получали крупные штрафы из-за неопытности сотрудника, заполнявшего отчётную документацию.

Этот факт является ещё одной из причин, по которой данные работы следует поручать только аккредитованным в соответствующих СРО измерительным лабораториям.

Точный перечень информации, которая должны быть отражена в отчёте о термографическом обследовании, приведен в приложениях А, Б и В стандарта ГОСТ Р 54852-2011.

Здесь же отметим, что в нём обязательно должны присутствовать следующие данные:

  1. Полный перечень данных по используемому оборудованию (модель, серийный номер, дата метрологической поверки).
  2. Подробное описание внешних погодных условий, зафиксированных на начало проведения измерений.
  3. Термограммы и результаты расчётов.
  4. Описание дополнительных измерений (если таковые производились).

В тех случаях, когда термографирование проводилось рамках электроизмерительных проверок в сетях передачи электроэнергии, результаты обследования подшиваются к общему отчёту электролаборатории.

Компания «Мега.ру» принимает заказы на проведение тепловизионного контроля строительных и производственных объектов, включая термографическое обследование устройств контактной сети в сетях до 1000 В и выше. Уточнить условия сотрудничества и рассчитать точную стоимость работ можно, связавшись с нами по координатам, опубликованным на странице «Контакты».
