Модельный ряд инсталляций Geberit

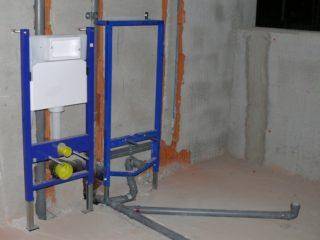

Система инсталляции представляют собой комплект профилей, жестко соединенных между собой в единую рамную конструкцию с возможностью регулировок пространственного положения отдельных элементов. Инсталляция используется для крепления на ней подвесной сантехники, скрытой подводки к унитазам, писсуарам, биде, раковинам коммуникаций ХВС и ГВС, канализации, электрики.
Швейцарский производитель Geberit выпускает инсталляции для крепления следующих видов сантехники и приспособлений:
- унитазы и унитазы-биде;
- писсуары, биде;
- умывальники, сливные, кухонные раковины;
- ванны, душевые системы;
- душ с канализацией в стене;
- опоры, поручни для инвалидов.
Рамная конструкция отстоит от стены на некотором расстоянии или монтируется островом, обшивается снаружи листовым материалом. Это позволяет спрятать внутри нее трубы, кабели, гибкие рукава, прочие элементы инженерных систем.
У пользователей часто возникает путаница с названием инсталляций Геберит. Правильным названием каркасной конструкции считается Geberit Duofix. Однако производитель изначально использует несколько вариантов ее комплектации монтажными элементами для конкретного сантехнического оборудования. Поэтому в названии появляются другие наименования его продукции. Расшифровывается маркировка рамной конструкции следующим образом:

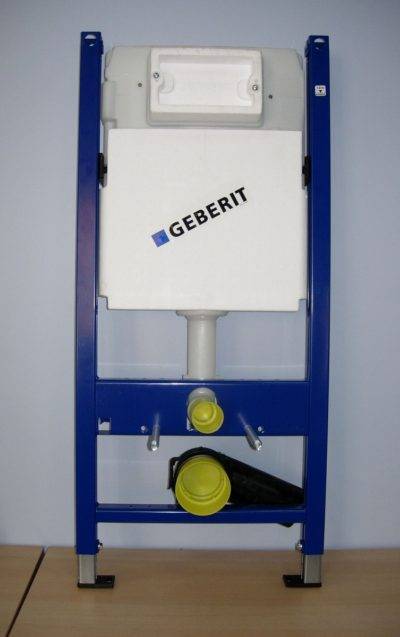

инсталляция Geberit Delta – каркас для подвесного унитаза с бачком смывным Дельта скрытого монтажа;
инсталляция Geberit Sigma – рамная конструкция для сантехники с вертикальным креплением, бачком Сигма толщиной 8 см или 12 см;
инсталляция для унитаза Geberit Duofix Omega – монтажная высота бачка Омега 82 см либо 98 см;
инсталляция Geberit DuoFresh – каркас с элементами для удаления запахов;
Другими словами, в рамных конструкциях систем инсталляции может изменяться расстояние между вертикальными стойками и горизонтальными поперечинами. Каркас может усиливаться двумя боковыми стойками для фиксации поручней для людей с ограниченными возможностями.
В отдельно стоящих инсталляциях стойки обычно усиливаются дополнительными элементами. Клавиша смывного бачка может выходить на переднюю поверхность конструкции или располагаться сверху или на торце.
Монтаж биде
Самостоятельная установка биде подвесного типа посредством конструкции инсталляции выполняется в несколько основных этапов:
- вмонтировать в специальные отверстия металлические шпильки, которые зафиксируют чашу навесного биде;
- установить на конструкцию инсталляции стандартную защитную прокладку, которую при необходимости можно заменить слоем силиконового герметика;
- зафиксировать конструкцию биде на установленных шпильках болтовым соединением.
Подвесное биде после монтажа
Подвесные биде и унитаз
Инсталляция Геберит — монтаж биде
Установленное биде подключается к системе водоснабжения и канализационному стоку, после чего проверяется работоспособность сантехнического прибора, а также выполняется отделка облицовочными панелями.
Важно помнить, что стандартные шпильки, вставляемые в посадочные отверстия на рамной конструкции, должны располагаться с расстоянием в 18-23 см друг от друга
Виды биде
Биде представляет собой сантехническое устройство, благодаря которому можно комфортно осуществлять гигиенические процедуры интимного характера. Внешний вид имеет практически такие же формы, что и унитаз. Это даёт возможность оформлять интерьер санузла в единой стилистике.
Существуют несколько видов биде, которые отличаются конструктивными особенностями.

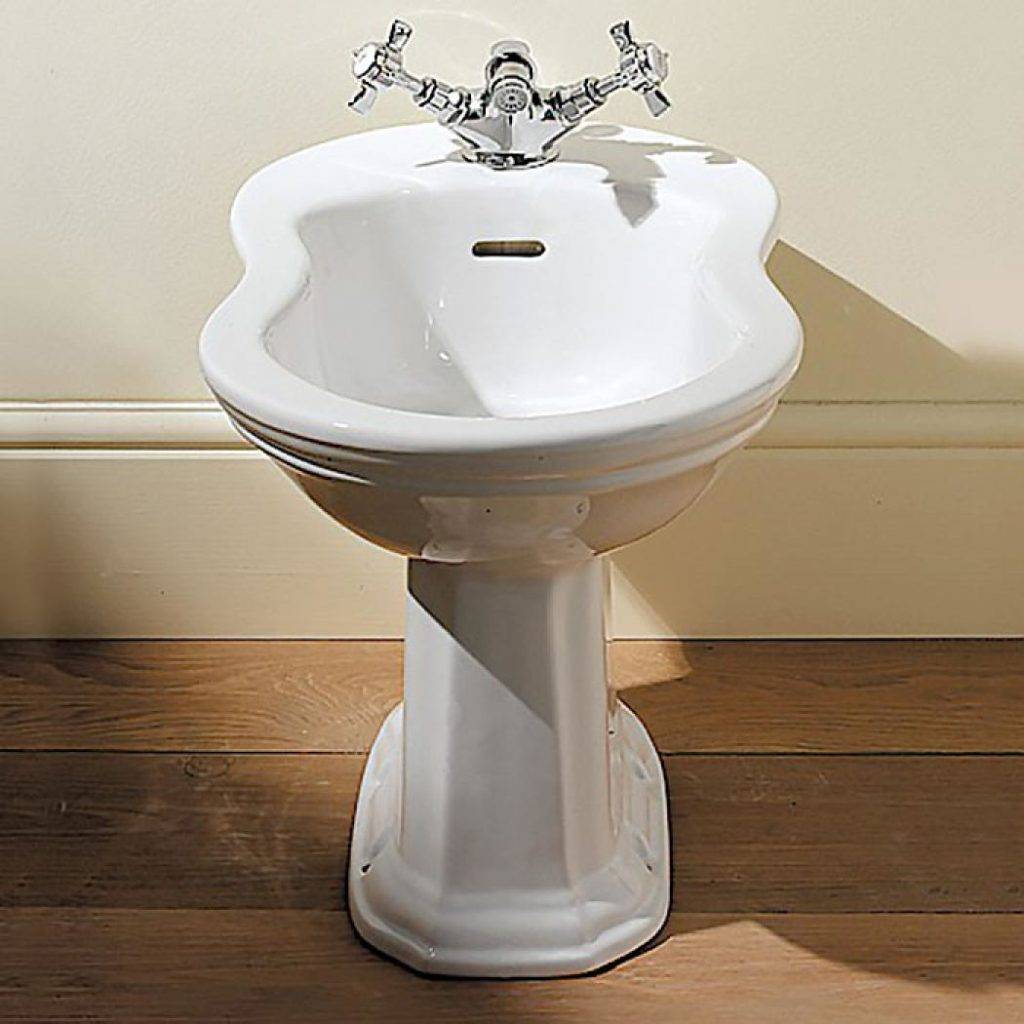

• Напольные – представляют классический вариант с креплением к полу. В качестве фиксаторов используются клей или болты, иногда делают комбинированное соединение. По принципу функционирования и технологии установки напольное биде ничем не отличается от обычных унитазов.
• Подвесные – более компактные, крепление к полу не предусмотрено. Конструкция устанавливается на удобной высоте и держится с помощью инсталляции, скрывающейся за маскировочным экраном. Инсталляционный набор подбирается того вида, что предназначен для биде. Такую модель биде ставят вместе с подвесным унитазом, что требует обустройства двух инсталляций. В этом случае стоит учесть, что парная конструкция требует большого пространства.
Ассортимент биде настолько широкий, что проблем с подбором цвета или формы не будет. Производители выпускают сантехнику в стилизованных коллекциях. Поэтому подчеркнуть или поддержать стиль прованс, хай-тек, модерн в интерьере ванной комнаты не составит большого труда.
Изучаем установку инсталляции на видео
Установка инсталляции может производиться несколькими способами. Например, чтобы обеспечить конструкции более высокую надежность, люди покупают специальные кронштейны. Но, заводом изготовителем подвесного такая конструкция не предусмотрена, поэтому кронштейны не идут в комплектации, не упоминаются в инструкции.
Поэтому, чтобы понять, чем будет отличаться работа, можно посетить страницы интернета и просмотреть соответствующее видео, где показаны все тонкости рабочего процесса. На видео ролике каждый этап будет описан максимально подробно, чтобы даже человек, не имеющий представления про данную процедуру, мог справиться с работой быстро и качественно.
Как результат — прочное и надежное крепление инсталляции унитаза, которое прослужит долгое время.
Установка смесителя и сифона
В чаше биде можно видеть три отверстия:
- для установки смесителя;
- для подключения сифона;
- для подключения трубы перелива.

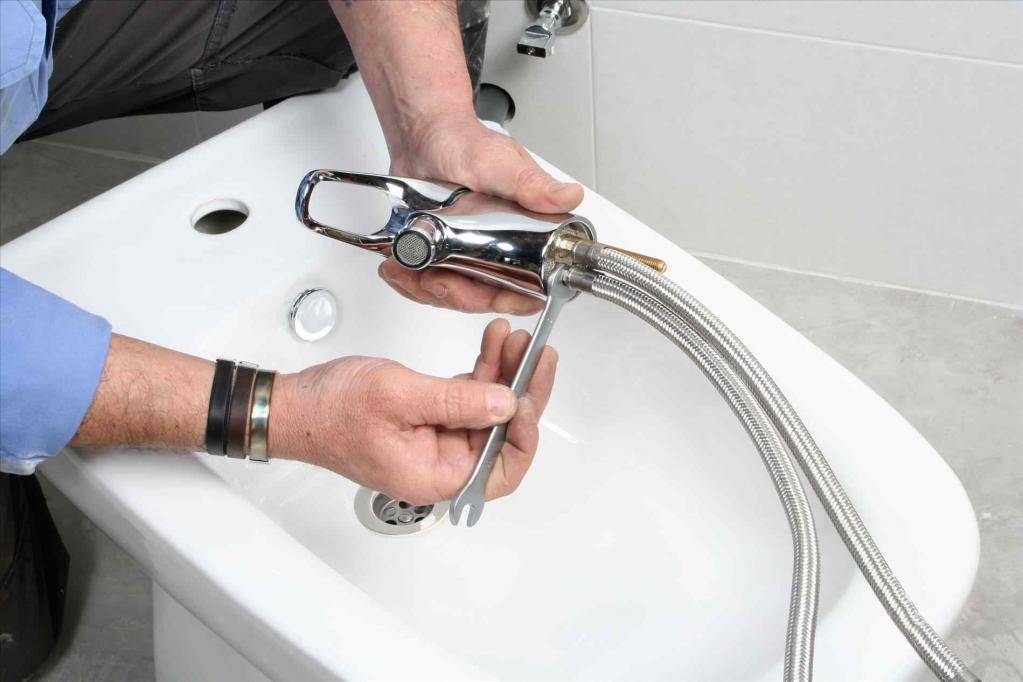

Смеситель устанавливается так:
- На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
- Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
- Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
- На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.
Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.
Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.
Сифон не всегда поставляется в комплекте с биде
Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива
Подключение сифона
Порядок установки:
- Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
- К донному клапану или решетке подключается сифон.
- К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
- В отверстие перелива устанавливается на прокладке предназначенная для него решетка.
К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.
Монтаж сифона
Сифон служит для регулировки слива использованной воды, но дополнительно он выполняет функцию обратного пневмоклапана, благодаря которому в атмосферу помещения не проникает запах из канализации.
Следует помнить о том, что качественные сифоны для биде изготавливаются из всё той же хромированной или никелированной латуни или, на худой конец, высокопрочного пенопропилена. Существуют модели, которые можно чистить при засорении, не снимая всю конструкцию. Что касается монтажа, его можно выполнить открыто, полуоткрыто, либо скрыть сифон в техническом пространстве чаши биде – выбор зависит от типа последнего, способа его установки и дизайна интерьера ванной.
Монтаж смесителя биде
Открутив гайку донного клапана смесителя следует обработать его резьбу и резьбу оголовка сифона герметиком. Не забудьте сделать то же самое со всеми остальными соединениями, если они резьбовые. В простом сифоне их как минимум два – они обрамляют изгиб. При сборке следует аккуратно установить все прокладки, после чего головную гайку сифона затягивается, а направление сливной трубки регулируется таким образом, чтобы она максимально точно входила сливной патрубок канализации.
Если вы устанавливаете биде навесного типа, сифон необходимо зафиксировать на инсталляции. В случае с напольной моделью этот элемент можно дополнительно зафиксировать с помощью герметика в техническом пространстве чаши биде.
Инсталляция для навесного биде
В некоторых моделях сифонов для биде вместо сливной трубки, которая соединяется с выходным патрубком колена, используется гофра. Этот вариант является не практичным, поскольку последняя имеет свойство засоряться и провисать.
Подготовка к выполнению монтажных работ
На этом этапе составляет подробный план. В нем указывают очередность действий и изготавливают чертеж. При работе строго придерживаются составленного плана. Подготовка предусматривает подбор инструментов, материалов, нанесение разметки.
Материалы и инструменты
Чтобы установить подвесной унитаз с инсталляцией, потребуется:
- Перфоратор. Необходим для сбивания бетона при обустройстве ниши. Если при монтаже используется готовое углубление, достаточно ударной дрели. Заменить перфоратор можно отбойным молотком.
- Измерительный инструмент. При установке используют рулетку. Правильность расположения деталей в вертикальной плоскости проверяют строительным уровнем или отвесом.
- Отвертки, гаечные ключи. Тип инструмента подбирают отдельно, учитывая способ крепления деталей.
- Шуруповерт с различными битами.
- Набор сверл по бетону.
- Шумоизоляционные и отделочные материалы. Для выравнивания стены используют гипсокартон. Швы в местах соединения заполняют шпаклевкой. Для шумоизоляции применяют листовые или рулонные полотна.
- Комплект для установки подвесного унитаза. Содержит необходимую арматуру, крепежные элементы, уплотнители. Комплекты разных моделей отличаются.
- Индивидуальные средства защиты. При работе используют очки, перчатки, респиратор. Так удается избежать травмирования.
- Унитаз с инсталляцией.
- Инструменты для отделки поверхности. Подбираются отдельно для каждого случая. При этом учитывают способ отделки.
- Канализационные, водопроводные трубы и их фитинги. К нише необходимо проложить водоснабжение и систему водоотведения.
- Карандаш или маркер для нанесения разметки.
Инструменты и материалы располагают вблизи рабочего места. Для удобства санузел освобождают от предметов интерьера.
Выбор места и нанесение разметки
Чтобы установить подвесной унитаз с инсталляцией, выбирают массивную стену. Ее толщина должна быть достаточной для обустройства углубления. Тонкие перегородки не подойдут для этой цели. Если в санузле есть готовая ниша, допустимо использовать ее.
На поверхность наносят разметку. Отмечают место углубления, учитывая размеры инсталляции. На поверхности прочерчивают линии, обозначающие расположение водопроводных и канализационных магистралей.
Установка подвесного унитаза с инсталляцией предусматривает скрытый монтаж трубопроводов. В вертикальных поверхностях вырезают углубления для установки труб.
Стоимость
В настоящее время выпускается широкий ассортимент инсталляции для установки биде. Рама самонесущего типа позволяет легко и быстро подключить сантехнические приборы любой марки и модели.
Лучше всего зарекомендовали себя следующие бренды, стоимостью 5 тысяч рублей и выше:
- Gеbеrit Kоmbifiх;
- Gеbеrit Моnеlith рrеmium;
- Viegа Есо Рlus;
- Idеаl Stаndаrd;
- Сеrsаnit Link;
- Grоhе Rарid.
Наилучшей заменой биде будет электронная крышка биде, так как она имеет расширенный функционал и может управляться от пульта.
Ванны с гидромассажем изготавливают из разных материалов — акрил, чугун, сталь. Чугунные ванны наиболее долговечные, однако они имеют и недостатки. О плюсах и минусах чугунных ванн с гидромассажем вы можете почитать в этой публикации.
Важно помнить, что инсталляция не может быть слишком дешевой, так как в этом случае можно усомниться в качестве конструкции, от которой напрямую зависят надежность и безопасность эксплуатации биде, а также долговечность сантехнического прибора
Особенности инсталляций для биде
Инсталляция для биде
Биде – сантехническое оборудование для поддержания личной гигиены, которое по форме и размеру напоминает унитаз. Оно бывает двух типов: напольное и подвесное. Первое крепят к полу болтами или клеем, второе подвешивают над полом. Биде держится благодаря специальным конструкциям, которую скрывают в коробе или за пластиковой панелью. Они состоят из прочного металлического каркаса (рамы) и арматуры, предназначенной для крепления сантехнических приборов. К достоинствам инсталляций для биде относят:
- Экономию пространства. Устройства не занимают много рабочего места, что удобно для малогабаритных помещений.
- Легкость ухода. Подвешенные приспособления легко мыть, так как они открыты со всех сторон.
- Надежность конструкции. При правильном монтаже инсталляция прослужит долго. Металлическая рама, выполненная из прочного сплава металла, способна выдержать большие нагрузки.
- Простоту установки. С подробной инструкцией самостоятельно установить систему сможет человек без специальных навыков.
Главный минус – высокая стоимость, дешевле будет зафиксировать напольное биде. А в некоторых санузлах все же может не хватить места для монтажа такой конструкции.
Классификация инсталляций
По типу конструкции, от которой зависят способы монтажа, инсталляции для биде бывают двух типов:
- Блочные. Корпус не имеет опорных в пол элементов, а лишь места крепления к стене. Устанавливают только на капитальные стены, выполненные из кирпича или бетона, при помощи анкерных болтов. Именно на стену и распределяется вся нагрузка. Главное преимущество таких конструкций – более низкая стоимость по сравнению с рамными вариантами.
- Рамные. Имеют более сложное строение. Они представляют собой металлический каркас (раму) с двумя опорами в пол. Рама имеет четыре крепления – два в пол и два к стене.
Инсталляция для подвесного биде что это?
Инсталляция для биде – специализированная конструкция, которая необходима для установки раковин. В основе элемента находится несущая рама. Перекладины этой рамы можно регулировать по высоте, а при помощи кронштейнов есть возможность провести монтаж сооружения при различных углах стены.
Часть видов инсталляций подходят только для специальных моделей оборудования, но большая их часть универсальна и имеет возможность подгона под определённые параметры.
Опираясь на особенности конструкций, можно выделить следующие типы инсталляций:
- Блочная инсталляция. Биде устанавливают на капитальные стены. Такой тип инсталляции является корпусом, на котором располагаются места для арматурного крепления. На нём отсутствует опора на пол и есть возможность прикрепить на стену с помощью анкера, которые и возьмут на себя практически всю нагрузку. Такой тип системы очень часто используют для того, чтобы прикрепить оборудование на бетонную или кирпичную стену;
- Рамная инсталляция. Биде принято устанавливать для оборудования, имеющего в своём составе арматуру для крепления. А представляет собой такой тип системы металлическую раму. Эту систему устанавливают на четырёх точках.
Две находятся на полу, а две на стене. Отличие рамной инсталляции от блочной заключается в возможности регулировки глубины установки, что позволяет производить её монтаж в разных нишах с разной глубиной.
Есть также возможность подгонять оборудование под нужные размеры. Рамный тип инсталляции для установки раковины или биде отличается, в первую очередь, способом закрепления на стену. Но есть и универсальные варианты установки.
Характеристика типов
По способу монтажа различаются три типа моделей инсталляций для биде.
Пристенные
Самый распространенный. Максимальные величины высоты редко достигают 133 см. Предельная цифра характерна для универсальных изделий. Подобные инсталляции используются для крепления в капитальную стену, на фальш-панель и просто в пол. Глубина универсальных рам достигает 20 см, тогда как у обычных – только 15 см.
Напольные
Надежный вариант. Устойчивость обеспечивается каркасным стальным профилем и наличием четырех точек соединения для прикрепления к полу. Практичные, прочные, независимые от характера стенового материала напольные модули быстро завоевали популярность. Цена моделей в зависимости от марки и материала варьируется в границах 6000 – 25 000 рублей.
Угловые
Редкий подвид категории, изготавливаемый для биде. Больше распространён в производстве унитазов. Чаще изготавливается по индивидуальным заказам. Характерное отличие от стандартных аналогов – наличие двух рам при одной опоре.
Подключение биде к водоснабжению и канализации
Для подключения изделия к системе водоснабжения нужно учитывать вид устройства:
- Подключение напольной модели осуществляется посредством накрутки гайки гибкой подводки к тройнику водопроводной трубы;
- При подключении подвесной модели данная гайка навинчивается на раму патрубков.
Подключение к системе канализации
Процесс очень схож с подключением обычного умывальника и состоит из следующих этапов:
- Резиновая манжета устанавливается в раструб канализационной трубы. Чтобы избежать рассыхания резинки со временем, допускается ее смазывание силиконовым герметиком.
- Также герметиком необходимо смазать конец отводного гофрошланга, подсоединяемого к сифону.
- Последним этапом гофрошланг вставляется в манжету раструба канализационной трубы.

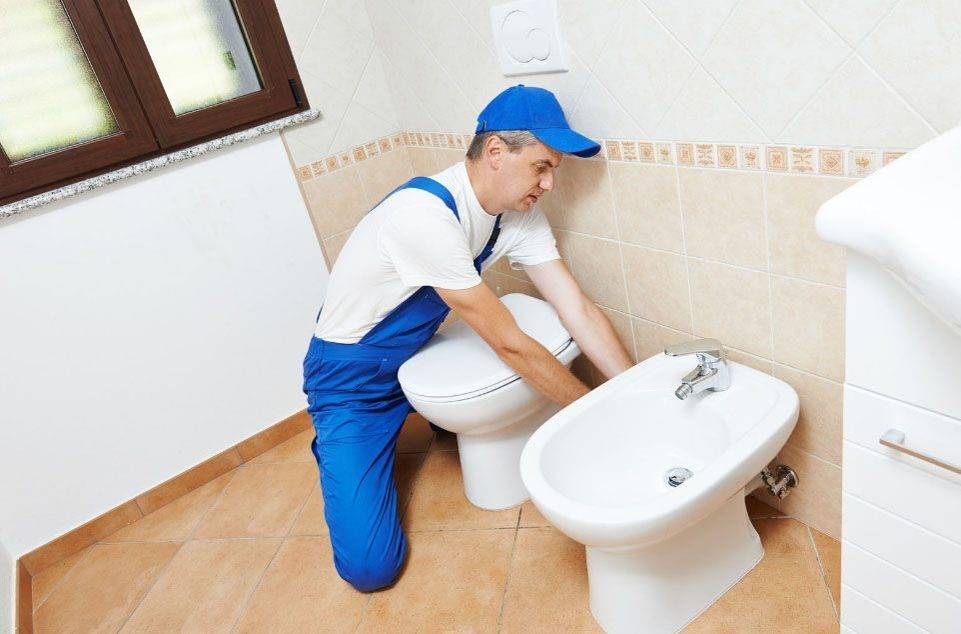

Монтаж напольного биде
Напольное биде монтировать достаточно просто, а для установки Вам потребуются лишь базовые инженерные и рабочие навыки. Установка происходит в несколько этапов, которые мы рассмотрим ниже.
p, blockquote 10,0,0,0,0 —>
Установка санфаянсовой оболочки
Начинать установку напольного биде необходимо с монтажа внешней санфаянсовой оболочки:
p, blockquote 11,0,0,0,0 —>
Сперва необходимо нанести разметку — для этого приложите биде к полу и обведите его карандашом
Также обратите внимание на отверстия на нижней части биде (по два отверстия с каждой стороны) — с помощью них будет осуществляться монтаж сантехники к полу. Поэтому при нанесении разметки вставьте в эти отверстия карандаш и нарисуйте точки — это и будет место для крепления фиксирующих болтов
Теперь Вам нужно высверлить отверстия в покрытии на полу. Здесь возможны варианты. Если у Вас в ванной пол сделан из дерева либо для покрытия пола Вы использовали линолеум, то в таком случае для сверления можно использовать стандартные сверла. Если же у Вас лежит плитка на полу, то в таком случае нужно использовать перьевые сверла (стандартные сверла раздробят плитку, что крайне негативно повлияет на устойчивость биде). В отверстия аккуратно загоните дюбели, которые будут крепить биде с помощью шурупов или болтов к полу. Особенно аккуратным нужно быть в случае керамического покрытия, чтобы не повредить плитку. Перед монтажом рекомендуется смазать дюбели клеем, чтобы они надежно закрепились в отверстии. Поставьте биде на пол в соответствии с разметкой. С помощью болтов или шурупов прикрутите сантехнику к полу в дюбели, которые Вы установили на полу. В конце нанесите герметик в отверстия между полом и сантехникой для герметизации шва.
p, blockquote 12,0,0,0,0 —>
Подключение к водопроводным трубам для подачи воды
Теперь Вам необходимо подключить биде к водопроводным трубам + выполнить монтаж смесителя. Делается это так:
p, blockquote 13,0,0,0,0 —>
- С помощью специальных болтов прикрепите смеситель к задней стенке биде (смеситель и болты обычно входят в комплект к самому биде).
- Подведите к смесителю специальные шланги гибкой проводки. Зафиксируйте их с помощью гаечного или разводного ключа.
- Другую сторону шланга гибкой проводки прикрепите к водопроводной трубе и также зафиксируйте шланг с помощь разводного/гаечного ключа.
p, blockquote 15,0,0,0,0 —>
Подключение к канализации для отвода воды
Итак, установка биде своими руками уже почти завершена. Осталось лишь подключить устройство к канализационной трубе. Для монтажа не забывайте о вспомогательном оборудовании (сифон, гофрированная труба, манжета из резины и так далее). Монтаж осуществляется так:
p, blockquote 16,0,0,0,0 —>
- Прикрепите к биде сифон. Монтаж рекомендуется делать с применением резиновых прокладок — так можно значительно увеличить срок годности установки + прокладки будут выступать в качестве дополнительной защиты от протекания.
- Подключите к сифону гофру. Второй конец гофры вставьте в канализационный вход. Получившаяся конструкция будет негерметичной — для герметизации выполните монтаж резинового манжета.
p, blockquote 17,0,0,0,0 —>
Устанавливаем своими руками
Выполняя установку инсталляции унитаза собственноручно, человек может пользоваться ранее обретенными навыками, прилагаемой к конструкции инструкцией, видео роликами из интернета. Информации достаточно, чтобы получить представление о том, как должна выглядеть конструкция в итоге, как добиться желаемого результата. Но, если возникают сомнения касательно своих сил, лучше обратиться за помощью профессионалов. Используя современные инструменты, они быстро справятся с данной задачей, уже в ближайшее время предоставят достойный результат работ.
Если Вам показалось недостаточно информации, вы всегда можете дополнить её и высказать своё мнение в форме ниже «Ваше мнение».
В последнее время обычные напольные унитазы все чаще заменяются подвесными конструкциями. Они предполагают размещение на меньшей площади, а также обладают более современным внешним видом. Поэтому вполне естественным является процесс вытеснения ими традиционных моделей. Однако следование современным тенденциям имеет свои негативные стороны – более сложный монтаж, продолжительнее и дороже. Однако с успехом выйти из положения можно, если изучить как установить подвесной унитаз с инсталляцией своими руками.
Как устроен подвесной унитаз?
Подвесной унитаз устроен значительно сложнее, чем обычный компакт или монолит. Инсталляцией называют прочную металлическую раму. Это раму устанавливают внутри стенной ниши и надежно фиксируют к стене и к полу.
Между чашей подвесного унитаза и полом остается некоторое пространство. Проводить уборку санузла в таких условиях проще, поскольку ножка унитаза отсутствует
Плоский пластиковый бачок уже закреплен на раме. Затем к нише подводят необходимые коммуникации, выполняют отделку и навешивают сам унитаз.
Унитаз остается снаружи, а вся остальная начинка остается скрытой в стене. На стену выводят также кнопку смыва, которая обычно располагается на стене над чашей. Даже из этого сжатого описания можно понять, что установка такого устройства – процесс трудоемкий.
Но все же у модели с инсталляцией множество преимуществ:
- эстетичный вид и привлекательный дизайн – чаша как будто парит над полом;
- компактные размеры, оставляющие широкий простор для размещения унитаза как в маленьком, так и в большом санузле;
- отсутствие ножки существенно облегчает уборку помещения;
- конструкция инсталляции универсальна, есть возможность выбрать некоторые элементы на свой вкус и кошелек;
- поломки рамы и бачка крайне редки, а отремонтировать или заменить кнопку слива обычно не сложно.
Чаши подвесных унитазов заметно различаются по конфигурации, устройству, форме, размерам, дизайну, цвету и другим характеристикам, что оставляет широкий простор для выбора подходящей сантехники
Среди недостатков следует отметить высокую цену. С учетом расходов на установку стоимость такого унитаза может в два раза превысить стоимость стандартной напольной модели.
Однако производители учитывают растущую популярность подвесной сантехники, поэтому в продаже появились относительно недорогие модели. Еще один недостаток – бачок и рама, спрятанные в стене, не слишком доступны для ремонта.
В случае серьезной поломки, возможно, придется разворотить всю стену и повторно выполнить отделочные работы на этом участке.
