Выбор гофротрубы для вытяжки

Гофра алюминиевая 3м.

Технология производства воздуховода

Производится алюминиевая гофра из металлической фольги определенной толщины. Благодаря особой обработке алюминиевого листа, полученная труба отличается гибкостью, прочностью. Ее можно устанавливать в труднодоступных местах. Продукция выдерживает достаточное растяжение, сжатие. Основные характеристики гофры:

• толщина алюминиевой фольги – 0,12-0,15 мм;
• максимальная рабочая температура – +250°С;
• давление в системе – до 2000 Па.

Особенности процесса приобретения алюминиевого воздуховода

Долговечная гофра алюминиевая для вентиляции прекрасно выполняет возлагаемые на нее функции. Ее можно надежно присоединить к каналу круглого или овального сечения. Монтаж воздуховода целесообразнее доверить профессионалам. Они же могут дать рекомендации относительно приобретения конкретной продукции.

Классификация и сфера применения

Гофрированная труба присутствует на строительном рынке в различных модификациях. Это могут быть небольшие по диаметру модели различных цветов, изготовленные из пластика. Также можно обнаружить водопропускную гофру из нержавеющей стали, которая считается максимально надежной в использовании. Каждый покупатель может подобрать изделия, ориентируясь на такие параметры:

• материал;
• стоимость;
• размер;
• цвет.

Неопытному домашнему мастеру трудно подобрать сразу такой вариант, который позволит решить возникающие задачи. Гофрированная труба является очень полезным элементом для формирования вытяжного вентиляционного канала. Она способствует более быстрому и легкому выполнению работ по монтажу.

Необходимо разобраться с предназначением этого изделия и основными видами, которые существуют на рынке, чтобы выбрать подходящий вариант. Если поспешить, можно приобрести не тот вариант трубы, который впишется в интерьер гармонично.

Причины востребованности

Гофра весьма популярна и востребована, так как отличается множеством функциональных характеристик. Ее активно используют строители, потому что она:

• обладает хорошей прочностью;
• предполагает большой выбор материалов и размеров;
• служит долго, сохраняя все свои характеристики.

Основными считаются круглая и прямоугольная формы. Первый вариант целесообразно использовать для кухонной вытяжки. Что касается материалов, то чаще всего можно встретить изделия из таких материалов:

• нержавеющей стали;
• алюминия;
• оцинкованной стали;
• на текстильной основе;
• из поливинилхлорида;
• из полиэтилена низкого и высокого давления.

Разновидности материалов

Чтобы монтировать бытовую вентиляцию, целесообразно использовать изделия из нержавеющей стали либо алюминия. Также следует указать, что гофрированные трубы делятся на спирально-навивные и каркасные, в соответствии с методикой их изготовления. Второй тип — алюминиевая гофра для вытяжки — по своему облику напоминает каркас из металла, имеющий на поверхности фольгу или пленку на полимерной основе. Такие объекты причисляются к категории гибких воздуховодов. Они обладают способностью возвращать изначальную форму, не подвергаясь деформации, даже когда гофра была вытянута во всю длину.

Каркасные изделия делают из железных лент. Они гибкие лишь на 50% и способны растягиваться в 2 раза. Однако после этого вернуть им изначальный вид невозможно. Чтобы обеспечить необходимую форму, надо приложить максимум усилий, да и обойтись без дефектов не удастся.

Многие фирмы сегодня предлагают купить у них гибкие гофрированные трубы с теплоизоляцией и без неё. В первом случае есть возможность увеличить сферу применения изделий. Четырехслойные гибкие трубы применяются для прокладывания внутри помещения и за его пределами вентиляционных путей. К тому же дистанция особого значения здесь не имеет.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

• непроницаемость трубы;
• наименьшие утечки воздуха;
• скорость удаляемого воздуха с соответствием СНиП;
• уровень шума не выше санитарных норм;
• теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Отличия кухонной вытяжки от вентиляции

Вентиляция в доме обеспечивает естественный воздухообмен и циркуляцию воздуха во всех помещениях. Она рассчитана на стандартно невысокий уровень загрязненности воздуха и не может полноценно обеспечить очистку кухни от дыма, пара и сильных запахов.

Вытяжка с воздуховодом является дополнительной воздухоочистной системой обычно принудительного типа. Она производительна и способна удалить большое количество задымленного и загрязненного воздуха, а также устранить большинство сильных кухонных запахов.

То есть, вытяжка – это второй уровень вентиляции, которая гарантированно обеспечит в вашей кухне требуемые санитарные условия и чистый воздух при любых нагрузках.

Принцип работы рециркуляционных моделей

В отличие от вытяжки с отводом в вентиляцию, угольные модели не «выкачивают» воздух из помещения в вентиляционный канал, а производят его циркуляцию с очищением в процессе фильтрации.

Загрязненный воздух из рабочей зоны затягивается внутрь устройства, проходит сначала через жироулавливающий фильтр, затем через угольный и выводится наружу через отверстия, расположенные в верхней части корпуса

Главными рабочими элементами вытяжной системы, обеспечивающими рециркуляцию, являются двигатель и вентилятор. Встречаются варианты с 2 двигателями или с 1 двигателем, но 2 вентиляторами по бокам. Они расположены внутри корпуса, над фильтрами (у купольных моделей) или между ними (у встроенных разновидностей).

Производительность зависит от мощности двигателя, который работает от сети 220 вольт. Это значит, что перед монтажом угольной модели необходимо установить отдельную розетку для подключения. Некоторые ошибочно думают, что для обеспечения необходимого объема свежего воздуха только вытяжки с отводом требуют приточной вентиляции.

На самом деле и рециркуляционные модели нуждаются в постоянном обновлении воздушного потока, так как очистка воздуха фильтрами не делает его свежее – она просто удаляет жирные пары и мельчайшие частички грязи. Следовательно, проветривание естественным путем также необходимо производить ежедневно.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Типы воздуховодов по материалу изготовления

Воздуховоды изготавливаются из самых различных разных материалов. Для этого используют:

• нержавеющую, черную или оцинкованную сталь;
• алюминиевую фольгу на спиральном каркасе;
• полимерные материалы – пластик, конструкционные теплоизоляционные плиты на основе полиизоцианурата (PIR);
• текстильные материалы.

Металлические воздуховоды используются наиболее часто, т.к. отличаются универсальностью, а главное — строительные и проектные организации к ним привыкли, т.к. на рынке существует большое число компаний, предлагающих вентиляционное оборудование этого типа. Стальные вентиляционные трубы незаменимы, если система вентиляции эксплуатируется в условиях высокого давления и температур.

Воздуховоды из оцинкованной стали разрешено использовать практически везде: в любых климатических условиях и для любых типов вентиляции. Единственное ограничение — их нельзя применять для транспортировки агрессивных газо-воздушных смесей. Защитный слой цинка на внутренней и внешней поверхности воздуховода защищает его от коррозии, и даже на поврежденных местах при взаимодействии с кислородом образуется защитная пленка.

Такие воздуховоды производятся из холоднокатаной оцинкованной листовой стали толщиной от 0,5 до 1,4 мм. Их можно эксплуатировать в условиях относительной влажности воздуха, не содержащего примесей, до 80% и при температуре не более +80ºС.

Воздуховоды из черной стали наиболее жесткие, жаро- и огнестойкие, но сильнее подвержены коррозии и потому применяются реже, чем из оцинкованной и нержавеющей стали. Используются в промышленности.

Воздуховод из нержавеющей стали круглого сечения EVG L 1250/0,8

Воздуховоды из нержавеющей стали отличаются универсальностью и могут использоваться для вентиляции практически любых газов и при любых условиях. Они выдерживают высокие температуры и очень долговечны, поэтому на производствах чаще устанавливают вентиляцию из нержавеющей стали. Но нержавеющая сталь весьма дорога.

Итак, стальные воздуховоды обладают следующими достоинствами:

• они долговечны, надежны и прочны;
• гладкая внутренняя поверхность обеспечивает им хорошую аэродинамику;
• на гладких стенках почти не скапливаются грязь, пыль и копоть;
• они способны выдержать высокие давление и температуру (до 500ºC);
• воздуховоды из нержавеющей стали могут использоваться на объектах с повышенными требованиями к санитарии, т.к. почти не собирают грязь;
• применяются в условиях воздействия агрессивных сред.

Есть у них и недостатки — это громоздкость конструкции, а также то факт, что стальные воздуховоды, проложенные через холодные помещения, например чердак, требуют утепление. Если его не обеспечить, то поверхности трубы станет постоянно собираться конденсат, который может привести к коррозии и преждевременному разрушению конструкции.

Гофрированный воздуховод из алюминия относится к классу гибких воздуховодов и обладает рядом преимуществ. Он отлично гнется, его можно даже завязать в узел, при этом воздуховод сохранит свои качества. А благодаря гофрам такой воздуховод отлично выдерживает линейные растяжения. Помимо этого, алюминиевые гофрированные воздуховоды обладают небольшим весом, прочностью и высокой эластичностью, что облегчает их монтаж. Они устойчивы к высоким температурам. Гофрированные воздуховоды находят свое применение в разветвленных системах вентиляции — там, где применение жестких затруднено.

К очевидным недостаткам гофрированных воздуховодов из алюминия относят высокое аэродинамическое сопротивление и, как следствие, возникновение шума во время работы вентиляции, а также значительный уровень потерь давления из-за гофрированной поверхности. Кроме того, они подвержены повышенному загрязнению поверхности в процессе эксплуатации.

Монтаж устройства

Эффективность системы зависит не только от корректно подобранного гофрированного канала, но и от правильности его установки. Для подключения воздуховода к центральной вентиляционной системе жилого дома необходимо обзавестись требуемым инвентарем и инструментами:

• Набор отверток и саморезов;
• Металлические хомуты соответствующего трубе диаметра;
• Вентиляционная решетка с обратным клапаном;
• Силиконовый герметик.

Дополнительно могут понадобиться соединительные переходники, алюминиевый скотч, ножовка или ножницы в зависимости от того, какая гофра используется.

Пошаговая инструкция подсоединения гофры к кухонному воздухоочистителю:

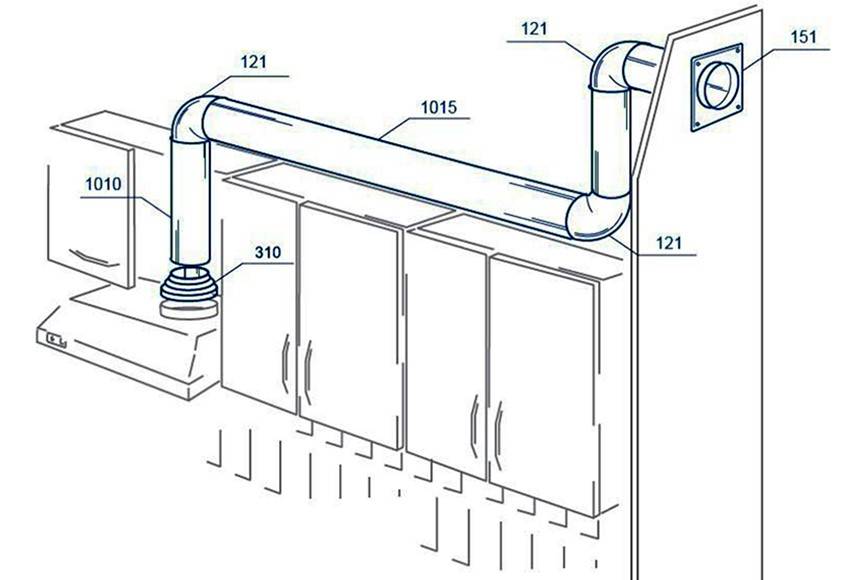

1. Подготовка схемы монтажа патрубка. Учитывая особенности кухни, гарнитура и расположения вентиляционной шахты разработать воздуховода. Это поможет определить точное количество необходимых труб, решеток, крепежей, фитингов и хомутов.
2. Проверка протяженности базовых элементов канала. В соответствии с планом выполнить заготовку рукава требуемой длины. Для обрезки гофрированного канала можно воспользоваться ножницами либо ножовкой.
3. Монтаж универсального редуктора в выходное отверстие вытяжного зонта. На горловину воздухоочистителя установить универсальный редуктор. Данный элемент позволит эффективно зафиксировать вытяжной гофрированный рукав любого диаметра.
4. Подсоединение воздуховода к вытяжке. Нанести на края редуктора герметик, установить гофру и винтом затянуть хомут поверх нее.
5. Фиксация трубы на поверхности стены. Закрепить полимерный или металлический канал на стене посредством кронштейнов с хомутами. Дистанция между фиксаторами должна составлять 1 м по всей протяженности конструкции.
6. Монтаж вентиляционной решетки. Прикрутить саморезами решетку на проем центральной шахты.
7. Подключение патрубка к общей вентиляции. Обработать герметиком выходное отверстие решетки и зафиксировать горловину воздуховода хомутом.
8. Проверка работы вытяжной системы. Подключить очистительный прибор к электросети и выполнить его тестирование.

Если особенности кухни предусматривают сложную траекторию прокладывания воздуховода, в процессе установки потребуется выполнить соединение составных элементов между собой. Для получения цельного канала необходимо состыковать края рукава и закрепить их алюминиевым скотчем. Данный способ фиксации не только достаточно простой, но и крайне надежный. Кроме того, можно использовать специальные переходники. В таком случае патрубок крепится при помощи хомутов на предварительно обработанные герметиком коннекторы.
Каждый поворот воздуховода снижает тягу вытяжки на 10%. Чтобы минимизировать потери нужно расположить канал на максимально короткой дистанции от вентиляционной шахты без резких изгибов. Если отверстие находится на противоположной от кухонной вытяжки стороне помещения, гофру можно протянуть под навесным потолком.

Перед выбором очистительного устройства следует удостовериться в том, что из отдушины отсутствует обратная тяга. Для этого приложите к вентиляционному проему лист бумаги и понаблюдайте за его движением: если он склоняется в направлении шахты, монтаж вытяжки допустим.

Обязательно учитывайте особые указания, которые содержатся в руководстве относительно расположения вытяжного зонта. Если кухня оборудована газовой варочной поверхностью, минимальная высота фиксации устройства составляет 75 см. Для электрических плит данный показатель несколько ниже – от 60 см.

Особенности монтажа воздуховодов

Для каждого типа воздуховода предусмотрены свои особенности установочных работ, свои нюансы монтажа.

Металлические воздуховоды

Монтаж воздуховода для кухонной вытяжки гофры, делается при наличии пары хомутов и вентиляционной решетки. Решетка крепится на специальный фланец, который выходит из вентиляционной шахты, а потом на отверстие в решетке крепится воздуховод. Закреплять все соединения нужно металлическими хомутами.

У гофры достаточно плюсов. При монтаже, не нужно использовать дополнительные переходники. Но ее шумность в процессе вентиляции не вызывает оптимизма, а также есть дополнительное сопротивление при проходе воздуха через алюминиевые складки.

Металлические прямоугольные воздуховоды крепятся с помощью фланцев и ниппелей, а также дополнительно соединяются скобами. Металлические воздуховоды легко устанавливаются, имеют низкое аэродинамическое сопротивление, и вдобавок устойчивы к влиянию влаги и появлению коррозии.

Пластиковые воздуховоды для вытяжек

Пластиковый воздуховод состоит из ПВХ, толщиной приблизительно 1 мм. Он может быть прямоугольным и круглым. Продаются данные воздуховоды разных размеров, но если нужно, для соединения можно использовать ПВХ—соединители круглой или прямоугольной формы. Все стыки при соединении пластиковых деталей должны промазываться герметиком.

Стандартный выход кухонной вытяжки имеет круглую форму, так же как и вытяжка в вентиляционный канал. Поэтому целесообразно использовать переходники, с круглой на прямоугольную, если используется плоский воздуховод.

Размер воздуховода и выходное отверстие вытяжки желательно выбирать одинаковыми. Но это зависит от мощности последней. Если ее производительность низкая, в районе 350-400 м.куб/час, то воздуховод можно сузить с помощью переходника.

Также при установке используются колена, в местах, где нужно сделать изгиб. Но для того чтобы увеличить эффективность очистки воздуха и уменьшить шумность, количество изгибов должно быть минимальным.

Дополнительно, перед тем как установить вытяжку в конце воздуховода можно поставить антивозвратный клапан, который предотвратит возврат негожего воздуха

Также при крепеже вытяжки, важно учитывать высоту расстояния до варочной поверхности. Так как высокая температура при готовке может привести к деформации вытяжки или пожару. Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов

Это будет гарантировать безопасность эксплуатации кухонной техники

Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов. Это будет гарантировать безопасность эксплуатации кухонной техники.

Тонкости установки и монтажа

Подключение гофры к вытяжке и системе вентиляции будет по силам домашнему мастеру. Чтобы выполнить эту работу, предстоит взять:

• гибкую трубу;
• хомуты;
• алюминиевую ленту;
• решетку с обратным клапаном;
• силиконовый герметик;
• переходники с круглого на квадратный.

Последний пункт пригодится в случае, когда у вытяжки квадратный или прямоугольный патрубок, а гофра приобретена круглая.

Есть в продаже переходники на меньший и больший диаметр. Их использовать стоит лишь при необходимости, чтобы не уменьшить производительность вытяжного оборудования

Все необходимые детали хорошо покупать вместе с гофрированной трубой. Это позволит не ошибиться с количеством нужных запчастей.

Все комплектующие для будущего монтажа воздуховода стоит подбирать, предварительно сняв мерки на месте предстоящей установки (+)

Если нужно соединить между собой 2 или более гибкие трубы, можно воспользоваться алюминиевым скотчем. Он хорошо соединяет материал металлических воздуховодов, при условии аккуратного наклеивания на поверхность.

Алюминиевая лента может не только соединить между собой 2 гофры, но и заклеить случайно прорванную дыру

Гофрированную трубу предстоит растянуть во всю длину. В таком состоянии один конец надо прикрепить к выходному патрубку вытяжки. Для крепления предстоит использовать металлический патрубок и герметик.

Герметик стоит наносить только на сухую и чистую поверхность. В противном случае он не сможет надежно закрыть стыки

Затем через каждые 1,0 метр по вертикали или 1,5 метра по горизонтали прокладывания гофры нужно ставить дополнительные хомуты. Эти приспособления обеспечат правильное крепление воздуховода. Если до вентиляционного отверстия всего 0,5-0,8 метра, то никакие хомуты дополнительно ставить не придется.

При большой протяженности вентиляционного канала следует не делать острые углы – каждый из них будет на 10% снижать производительность вытяжки

Если до входа в вентиляцию более 3-х метров, то нужно подобрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой под потолком, чтобы сократить путь. Ведь, чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, останется соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие настенной решетки.

Настенные решетки для вентиляции бывают со встроенным обратным клапаном или без него

Стыки решетки с трубой также следует хорошенько обработать, используя герметик. Теперь предстоит проверить качество установки. Для этого нужно включить вытяжку и приложить лист бумаги – если он притягивается, то все смонтировано отлично. Значит можно приступать к декору.

В качестве декора может использоваться декоративный кожух самой вытяжки. Иногда этого явно недостаточно. Тогда владельцы подключают фантазию, подбирая наиболее оптимальный вариант, например, спрятать трубу в навесных шкафчиках.

Иногда вентиляционный канал прячут в пластиковый короб. Если вмонтировать в него еще и подсветку, то о металлической гофре внутри никто не догадается.

В зависимости от стиля интерьера кухни гофрированную трубу можно спрятать под навесным потолком. Если же мебель в помещении в стиле хай-тек, то металлическая гофра органично впишется в общую картину. Бывает, что воздуховод замечательно вписывается в интерьер кухни, являясь логическим продолжением и не выбиваясь из общей композиции.

Галерея изображений
Фото из

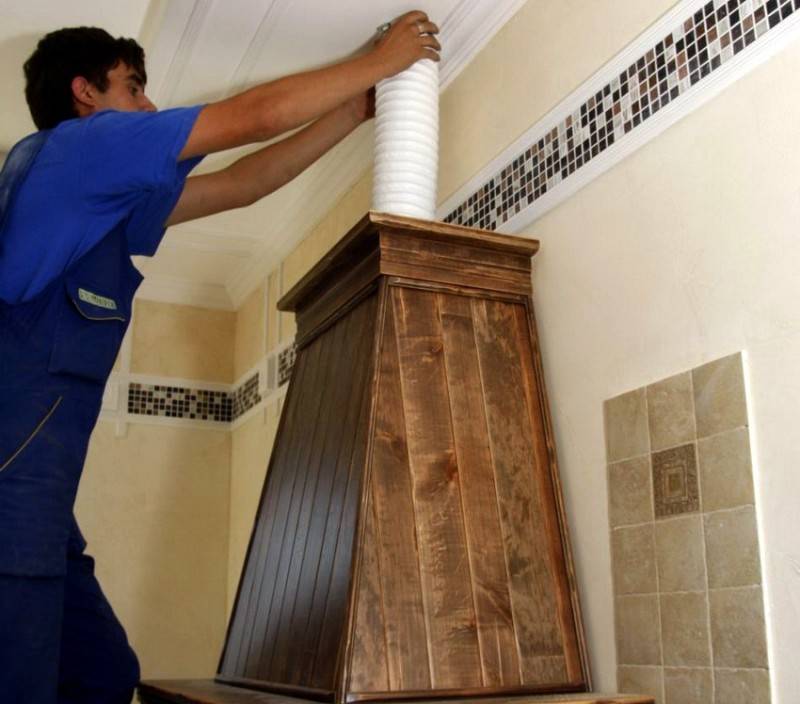

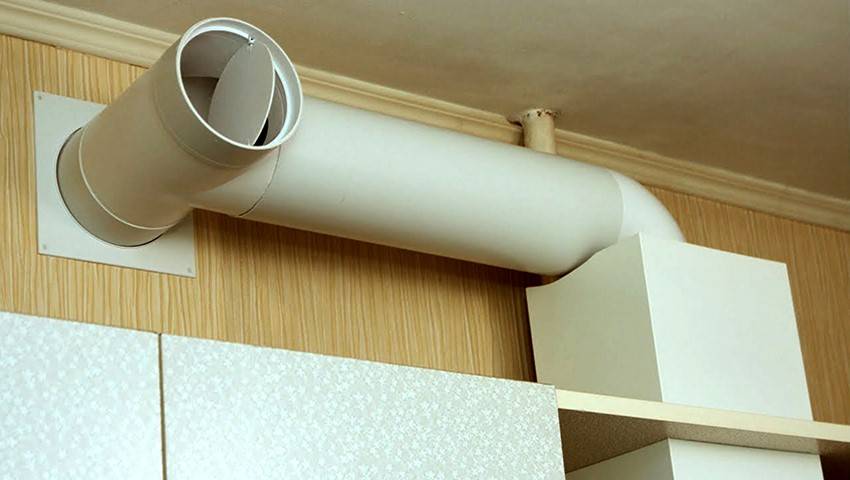

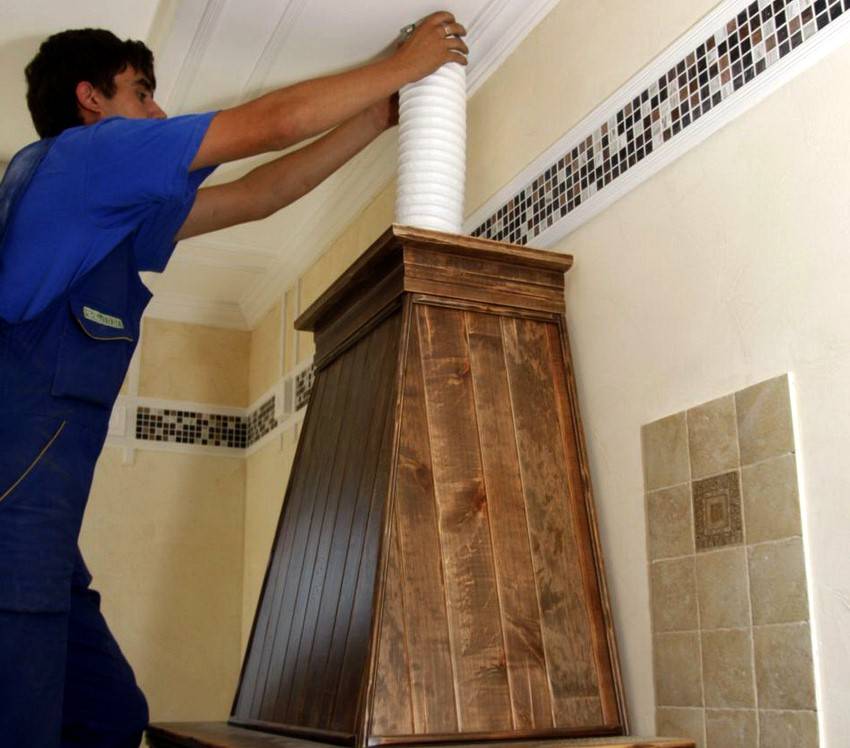

При устройстве вытяжки в многоквартирном доме гофру выводят в общедомовой вентиляционный канал. Чаще всего просто подключают к вентиляционной решетке

В частных домах вытяжной канал из гофрированной трубы разумнее вывести через потолок и нежилой чердак на улицу. Эта схема лучше с теплотехнической точки зрения

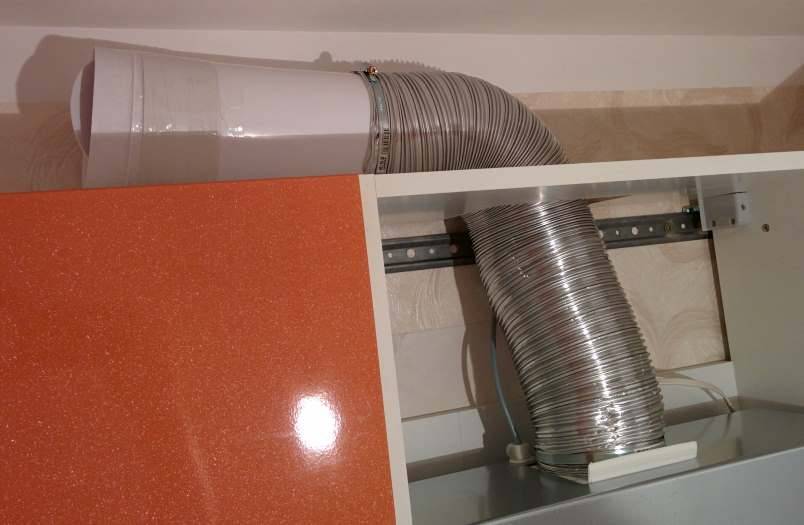

В пределах кухни гофрированную трубу располагают по собственному усмотрению. Однако в приоритете полная маскировка воздуховода за жестким коробом

Необязательно полностью коробом закрывать гофрированный канал, он может быть замаскирован лишь частично

Вывод гофры в общедомовую вентиляцию

Вывод гофрированной трубы в частном доме

Маскировка гофрированной трубы коробом

Частично закрытая коробом гофра
