Гидравлический расчет системы отопления на конкретном примере

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов и вычисления сопротивлений в сложных цепях.

Особенности программ:

• HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
• DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
• «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Назначение гидравлического расчета отопления

Пример схемы отопления с учетом расчетных данных

При работе любой системы теплоснабжения неизбежно возникает гидравлическое сопротивление при движении теплоносителя. Для учета этого параметра необходим гидравлический расчет двухтрубной системы отопления. Его суть заключается в правильном выборе компонентов системы с учетом их эксплуатационных качеств.

Фактически гидравлический расчет систем водяного отопления представляет собой сложную процедуру, во время выполнения которой учитываются все тонкости и нюансы. На первом этапе следует определиться с требуемой мощностью отопления, выбрать оптимальную схему разводки трубопроводов, а также тепловой режим работы. На основе этих данных делается гидравлический расчет системы отопления в Excel или специализированной программе. Итогом вычислений должны стать следующие параметры водяного теплоснабжения:

• Оптимальный диаметр трубопровода. Исходя из этого можно узнать их пропускную способность, тепловые потери. С учетом выбора материала изготовления будет известно сопротивление воды о внутреннюю поверхность магистрали;
• Потери давления и напора на определенных участках системы. Пример гидравлического расчета системы отопления позволит заранее продумать механизмы для их компенсации;
• Расход воды;
• Требуемую мощность насосного оборудования. Актуально для закрытых систем с принудительной циркуляцией.

На первый взгляд гидравлическое сопротивление системы отопления сложно. Однако достаточно немного вникнуть в суть вычислений и потом можно будет их сделать самостоятельно.

4 Выбор циркуляционного насоса

циркуляция рабочей жидкости ускоряется

Насосы сухого типа применяются в системах с большой протяженностью. Электродвигатель и рабочая часть разделены уплотнительными кольцами, которые необходимо менять один раз в три года. Теплоноситель с ротором не контактирует. К преимуществам насосов данного типа можно отнести высокую производительность — примерно 80%. Из недостатков выделяют высокий уровень шума и контроль за отсутствием пыли в двигателе.

Следовательно, выбирая циркуляционный насос, необходимо сделать расчет потребности помещения в теплоэнергии, а также выяснить значение общего гидравлического сопротивления системы теплоснабжения. Не зная этих данных, подобрать соответствующий насос будет крайне сложно.

Электронасос с контроллером мощности подбирают, ориентируясь на производительность, предварительно выставив регулятор в среднее положение. Такая манипуляция позволит подкорректировать мощность в большую или меньшую сторону при ошибочном действии. Скорости в циркуляционном насосе могут переключаться как в ручном, так и автоматическом режиме. В зависимости от протяженности трубопровода применяются разные типы отопительных насосов.

Расчет необходимого количества материалов

Если вы очень далеки от устройства системы отопления, вам будет проблематично правильно рассчитать нужное количество необходимых материалов для всей системы, потому что для этого нужно, хотя бы зрительно, представлять общую картину этой системы в сборке и все ее комплектующие части. Поэтому, чтобы сделать правильный расчет, нужно изучить до мелких деталей работу системы отопления.

Если вы не хотите морочить голову и напрягать мозги, пытаясь разобраться в совершенно непонятной для вас работе, тогда обратитесь к знакомому специалисту с просьбой если не собрать, то хотя бы начертить примерный план всей отопительной системы в деталях с указанием необходимых ее комплектующих. Если он хороший друг, то с удовольствием поможет вам решить эту проблему. Если же вы не имеете такого друга, тогда следуйте дальнейшим инструкциям, изложенным в этой статье.

Котел. Самый распространенный вид котла, используемый в квартирах или небольших домах, – двухконтурный. Для его установки и подключения к системе отопления вам понадобится не меньше четырех шаровых кранов с разъемными соединителями, четыре резьбовых переходника для подключения трубопровода и два фильтра механической очистки.

Для подключения одной батареи к системе отопления вам понадобится один регулирующий кран и один отсекающий, также один кран Маевского, два резьбовых переходника, используемых для подключения батареи к трубопроводу и два тройника, которые устанавливаются прямо на магистрали отопления.

Чтобы правильно подсчитать метраж труб, прежде всего, нужно иметь ясное представление, где будут располагаться батареи. Измерив необходимую длину, умножаем это число на два, потому что прокладывать нужно две трубы – одну на подачу, другую на обратку.

Сложнее дело обстоит с определением необходимого диаметра этих труб. Обычно двухконтурные настенные котлы рассчитаны на подключения диаметром ø3/4″. Этого вполне достаточно для квартир и домов, не превышающих площадь 100 кв.м. Иначе дело обстоит с более обширными системами. Для них диаметр труб будет большим. Но мы будем рассматривать более распространенные системы отопления, для которых достаточно труб диаметром ø3/4″ для прокладки магистралей и труб диаметром ø1/2″ для непосредственного подключения к магистрали батарей.

Настоятельно рекомендуем для таких сложных работ, как установка системы отопления, приглашать грамотного специалиста, хорошо разбирающегося в области теплотехники, имеющего большой опыт в расчете и установке систем отопления и умеющего обращаться с современными инструментами. Можете, конечно, попробовать и самостоятельно сделать эту работу, но сначала вам придется овладеть знаниями и умением в этой области, чтобы проделанная работа увенчалась успехом.

Расход теплоносителя

Расход теплоносителя рассчитывается по формуле:

,

где Q — суммарная мощность системы отопления, кВт; берется из расчета теплопотерь здания

Cp — удельная теплоемкость воды, кДж/(кг*град.C); для упрощенных расчетов принимаем равной 4,19 кДж/(кг*град.C)

ΔPt — разность температур на входе и выходе; обычно берем подачу и обратку котла

Калькулятор расхода теплоносителя (только для воды)

Q = кВт; Δt = oC; m = л/с

Точно также можно посчитать расход теплоносителя на любом участке трубы. Участки выбираются так, чтобы в трубе была одинаковая скорость воды. Таким образом, разбиение на участки происходит до тройника, либо до редукции. Нужно просуммировать по мощности все радиаторы, к которым течет теплоноситель через каждый участок трубы. Потом подставить значение в формулу выше. Эти расчеты необходимо сделать для труб перед каждым радиатором.

Main menu

Здравствуйте! Основной целью гидравлического расчета на стадии проектирования является определение диаметров трубопроводов по заданным расходам теплоносителя и располагаемым перепадам давления в сети, или на отдельных участках теплосети. В процессе же эксплуатации сетей приходиться решать обратную задачу – определять расходы теплоносителя на участках сети или давления в отдельных точках при изменении гидравлических режимов. Без расчетов по гидравлике не построить пьезометрический график теплосети. Также этот расчет необходим для выбора схемы подключения внутренней системы теплоснабжения непосредственно у потребителя и выбора сетевых и подпиточных насосов.

Как известно, гидравлические потери в сети складываются из двух составляющих: из гидравлических линейных потерь на трение и потерь даления в местных сопротивлениях. Под местными сопротивлениями подразумеваются – задвижки, повороты, компенсаторы и т.п.

То есть ∆P = ∆Pл + ∆Pмест,

Линейные потери на трение определяют из формулы:

где λ – коэффициент гидравлического трения ; l – длина трубопровода, м ; d – диаметр трубопровода внутренний, м; ρ – плотность теплоносителя, кг/м³; w² — скорость движения теплоносителя, м/с.

В этой формуле коэффициент гидравлического трения определяем по формуле А.Д.Альтшуля:

где Re — число Рейнольдса, kэ/d — эквивалентная шероховатость трубы. Это справочные величины. Потери в местных сопротивлениях определяем по формуле:

где ξ – суммарный коэффициент местных сопротивлений. Его необходимо просчитать вручную используя таблицы со значениями коэффициентов местных сопротивлений. В прилагаемом к статье расчете в формате Exel я добавил таблицу с коэффициентами местных сопротивлений.

Для выполнения гидравлического расчета вам обязательно потребуется схема тепловой сети, вот примерно в таком виде:

На самом деле схема, конечно, должна быть более развернутой и подробной. Эту схемку я привел только в качестве примера. Из схемы теплосети нам нужны такие данные как: длина l трубопровода, расход G, и диаметр трубопровода d.

Как выполнять гидравлический расчет? Вся тепловая сеть, которую необходимо просчитать, делится на так называемые расчетные участки. Расчетный участок – это участок сети, на котором расход не изменяется. Сначала гидравлический расчет ведут по участкам в направлении главной магистрали, которая соединяет теплоисточник с наиболее удаленным потребителем тепла. Затем уже рассчитывают второстепенные направления и ответвления теплосети. Мой гидравлический расчет участка тепловой сети можно скачать здесь:

Гидравлический расчет теплосети

Это, конечно, расчет только одной ветки теплосети (гидравлический расчет теплосети большой протяженности достаточно трудоемкое дело), но достаточно для того, чтобы понять, что такое расчет гидравлики, и даже неподготовленному человеку начать считать гидравлику.

Буду рад комментариям к статье.

Выбор оптимального источника тепла — первый шаг для правильного расчёта

Чтобы знать, как рассчитать систему отопления для частного дома, нужно правильно выбрать источник тепла. Как правило, начинают с анализа доступных в регионе энергоресурсов с учётом климатических условий. Выбор обычно идёт в пользу наиболее дешёвого топлива. Популярными являются системы обогрева, работающие на природном газе, электричестве, угле или дизеле.

Каждый из них имеет свои особенности, достоинства и недостатки:

1. Котлы на природном газе. Считаются наиболее дешёвым вариантом обогрева, но к магистрали природного газа не всегда есть возможность подключиться. Газовые котлы отличают высокий КПД, автоматизация управления процессом работы, безопасность при соблюдении правил подключения к газовым сетям. Нужно понимать, что такое КПД котла, чтобы изначально сделать правильный выбор оборудования. Небольшое по размеру газовое оборудование имеет высокий уровень производительности. Цена на природный газ растёт, но все равно этот вид топлива остаётся наиболее экономичным.
2. Электрокотлы. Компактные, не требуют громоздких дымоходов, со своей функцией справляются не хуже газовых, если не поводит электроподача. Не особо популярно из-за дороговизны электроэнергии. Поэтому расчет электрического отопления частного дома делают обязательно.
3. Котлы на твёрдом топливе. Вновь востребованы в связи с развитием загородного частного строительства. Наряду с обычными котлами продаются агрегаты с возможностью автоматической загрузки топлива.
4. Отопительное оборудование, работающее на солярке или отработанном масле. Часто используется для отопления в загородных коттеджах. Чтобы применять такое топливо, нужно соорудить для него резервуар. Не всех устраивает из-за резкого запаха дизеля, который стоит в котельной.

Расчет системы отопления

Не будем вдаваться в дебри расчетов, а приведем упрощенный вариант, отвечающий всем требованиям к отопительной системе частного дома. При этом будем считать, что все комплектующие и материалы имеют стандартную направленность. Нет никаких сверхсовременных деталей, и только стандартные процессы. Плюс ко всему возьмем одноконтурную систему как самую простую.

Проводя расчет системы отопления частного дома, необходимо в первую очередь определить полный объем дома с учетом и жилых, и подсобных помещений. Почему именно так? Посмотрим на примере коридора. В эту комнату никто не будет ставить радиаторы отопления, потому что коридор отапливается пассивно за счет циркуляции теплого воздуха внутри помещений.

Чтобы сделать правильный расчет, по схеме плана дома нужно вычислить площади всех комнат и сложить их, получив общую площадь здания. Теперь этот показатель необходимо умножить на высоту потолков. Получится объем дома в целом. Обычно на подобные расчеты уходит не более получаса.

https://youtube.com/watch?v=mVNWfHKN-Pw

Теперь следует рассчитать мощность отопительного котла. Обычно учитывается один стандартный показатель, который регулирует зависимость расположения дома с расходом тепла на 1 кубический метр здания. Для разных регионов он различный, отсюда и все видоизменения. К примеру, для европейской части России этот показатель равен 40 Вт. Чтобы найти мощность котла, необходимо эту константу умножить на объем дома.

Во-первых, это уточняет показатель. А, во-вторых, дает возможность котлу постоянно работать не на полную мощность, что снижает его износ.

Расход теплоносителя

Расход теплоносителя рассчитывается по формуле:

,

где Q — суммарная мощность системы отопления, кВт; берется из расчета теплопотерь здания

Cp — удельная теплоемкость воды, кДж/(кг*град.C); для упрощенных расчетов принимаем равной 4,19 кДж/(кг*град.C)

ΔPt — разность температур на входе и выходе; обычно берем подачу и обратку котла

Калькулятор расхода теплоносителя (только для воды)

Q = кВт; Δt = oC; m = л/с

Точно также можно посчитать расход теплоносителя на любом участке трубы. Участки выбираются так, чтобы в трубе была одинаковая скорость воды. Таким образом, разбиение на участки происходит до тройника, либо до редукции. Нужно просуммировать по мощности все радиаторы, к которым течет теплоноситель через каждый участок трубы. Потом подставить значение в формулу выше. Эти расчеты необходимо сделать для труб перед каждым радиатором.

Фотографии по тексту для наглядности о сказанном

Потери напора жидкости на внезапном сужении

Потери напора при внезапном расширении труб

Расчет гидросопротивления в тепловой сети

Схема гидравлического расчета участка сети

Формулы расчета Д труб  отопления

Выбор расширительного бака

Видео по теме

Таким образом, можно подвести итог, что гидравлический расчет тепловых сетей очень важный и ответственный этап проектирования систем теплоснабжения любого объекта от небольшого дачного домика до жилого квартала с десятками тысяч квадратных метров. Прежде всего, такой расчет помогает правильно выбрать все необходимое оборудование и запорно-регулировочную арматуру, чтобы обеспечить оптимальные характеристики работы тепловой сети.

Гидравлический расчет системы отопления — пример расчета

В качестве примера рассмотрим двухтрубную гравитационную систему отопления.

Исходные данные для расчета:

• расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
• параметры системы – tг = 75С, tо = 60С;
• расход теплоносителя (расчетный) – Vсо = 7,6 м3/ч;
• присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
• автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80С;
• автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
• система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).

Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.

На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.

На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:

0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.

Варианты двухтрубной отопительной системы

Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.

Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.

Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

• диаметр и пропускную способность труб;
• местные потери давления на участках;
• требования гидравлической увязки;
• общесистемные потери давления;
• оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов:

1. капитальных – монтаж труб оптимального диаметра и качества;
2. эксплуатационных:
   • зависимость энергозатрат от гидравлического сопротивления системы;
   • стабильность и надёжность;
   • бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

1. по удельным потерям (стандартный расчёт диаметра труб);
2. по длинам, приведённым к одному эквиваленту;
3. по характеристикам проводимости и сопротивления;
4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Мощность и высота потолков

В собственных домах потолки бывают выше2,7 метра. Если разница 10 –15 сантиметров, это обстоятельство можно не учитывать, но когда данный параметр достигает2,9 метра, следует выполнить перерасчет.

До того, как рассчитать мощность котла для частного дома, определяют поправочный коэффициент путем деления фактической высоты на2,6 метра, а затем ранее полученный результат умножают на него.

Например, при высоте потолка 3,2 метра перерасчет производят следующим образом:

• узнают коэффициент 3,2: 2,6 = 1, 23;
• корректируют результат 14 кВт х 1,.23 = 17, 22 кВт.

Итог округляют в большую сторону и получают 18 кВт.

Использование программ

В процессе моделирования новой постройки, наиболее рациональным является использование специальной программы, которая максимально точно определяет тепловые и гидравлические характеристики будущей отопительной системы. А можно использовать программу excel. При этом программа предоставляет такие данные:

• необходимый диаметр трубопровода;
• размер отопительных устройств;
• тип регулирования вентилей балансировки;
• уровень настройки регулировочных вентилей;
• уровень предварительного регулирования термостатических клапанов;
• настройку датчиков колебания давления в системе.

Конечно же, непосвященному пользователю будет крайне сложно провести самостоятельно расчет и гидравлическое испытание системы отопления. Наиболее правильным вариантом является обращение к специалисту, который имеет достаточный опыт в данной сфере. В случае, когда возможности привлечения профессионала нет, следует внимательно ознакомиться с методической литературой, в которой максимально детально описывается процесс проведения гидравлического расчета.

Радиаторы отопления.

Обычно выбор, казалось бы, простых составляющих на практике вызывает множество самых противоречивых мнений. Бесспорно одно: их стоит выбирать не только по эстетическим свойствам, а исходя из технических параметров. Последние немало определяются материалом, из которого радиатор изготовлен:

1. Стальные. Такие радиаторы недороги, но очень сильно подвержены коррозии. Абсолютно не рекомендуется использовать стальные радиаторы там, где воду летом сливают — срок службы значительно сокращается.

2. Алюминиевые. Они более устойчивы к коррозии, быстро нагреваются и достаточно привлекательны на вид. Для них недопустимы перепады давления, чего в частных домах практически и не бывает.

3. Биметаллические. Здесь соединяются лучшие свойства алюминия и стали, что увеличило теплоотдачу, но остались те же антикоррозийные свойства.

4. Чугунные. Это практически вечные радиаторы. Они медленно нагреваются, но и остывают крайне медленно. По внешнему виду значительно уступают описанным выше типам радиаторов и недешевы. Также во время монтажа значительно может помешать большой вес, но в процессе эксплуатации это никак не мешает.

Что следует учитывать при планировании отопления

Подбирая наиболее подходящий тип отопительной системы, непременно следует учитывать площадь дома

Это важно, поскольку, например, однотрубная система с естественной циркуляцией прекрасно себя показывает только в домах, площадь которых не превышает 100 м2. А вот в доме, площадь которого значительно больше, она функционировать не сможет по причине довольно большой инертности

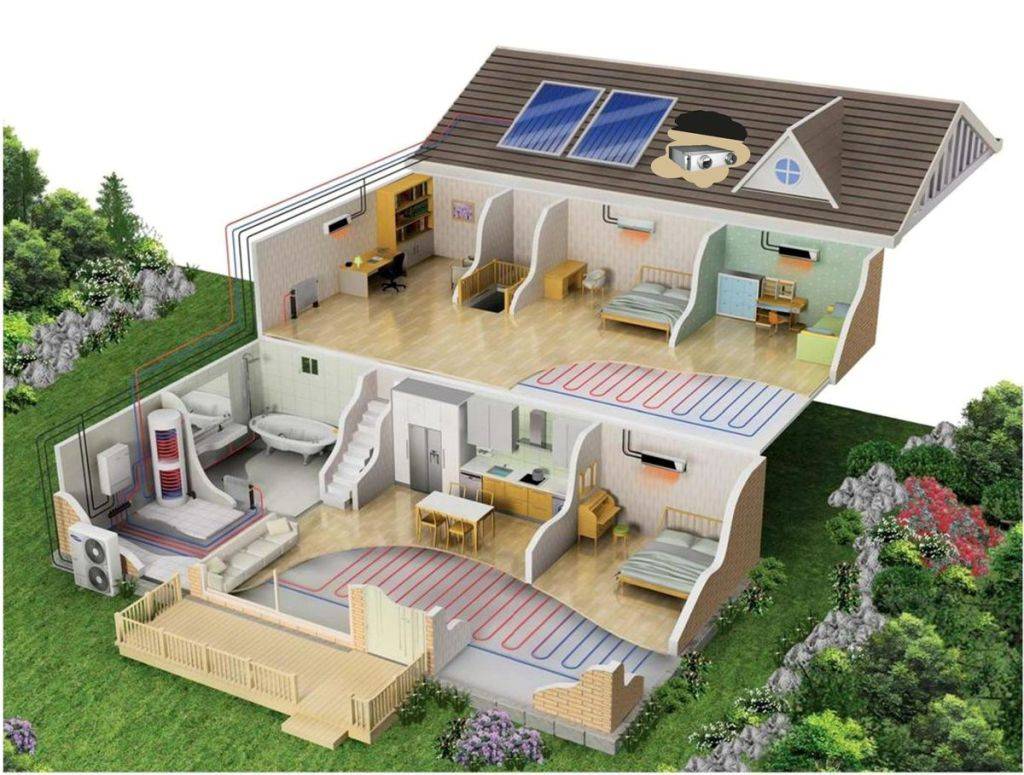

Система отопления частного дома

Таким образом, предварительный расчет давления в системе отопления и планирование отопительной системы необходимы для того чтобы найти и спроектировать систему, использование которой в доме будет наиболее эффективным. На стадии предварительного планирования необходимо постараться учесть все особенности архитектуры строения. В частности, если здание достаточно большое и, соответственно, – площадь помещений, которые подлежат отапливанию, тоже большая, наиболее целесообразным является внедрение отопительной системы с насосом, который будет осуществлять циркуляцию теплоносителя.

То есть, для более длительной работы оборудования такого типа его следует устанавливать на контур обрата, по которому уже остывший теплоноситель возвращается для повторного нагрева к котлу.

Система отопления с циркуляционным насосом

При этом есть определенные параметры, которым должен соответствовать  циркуляционный насос:

• продолжительный срок эксплуатации;
• низкий уровень энергопотребления;
• высокая мощность;
• надежность;
• простота эксплуатации;
• бесшумность и отсутствие вибрации во время работы.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Выбор радиаторов и длины участков трубопровода

Необходимо определиться с видом устройств для отопления и проставить места их расположение на плане помещения. Далее должно быть принято решение об итоговой конфигурации отопительной системы, вида трубопровода (однотрубный или двухтрубный), арматуры для запора и регулирования (клапана, регуляторы, вентили, датчики давления, расхода и температуры).

Затем на вычерченной схеме указывается номер тепловых нагрузок и точная длина участков, для которых производится расчет. В заключении определяется «циркулирующее кольцо». Оно представляет собой контур замкнутого вида, который включает в себя все последовательные трубопроводные участки, на которых ожидается повышенный расход носителя тепла на расстоянии от источника, излучающего теплоэнергию, до самого дальнего прибора отопления (при двухконтурной системе) или до приборной ветки (при однотрубной системе) и назад к отопительному механизму.

Для чего он нужен?

Прежде всего, следует понимать, что старая программа контроля функционирования отопительной системы значительно отличается от современной именно по причине различного осуществления гидравлического режима. Помимо этого, современные отопительные системы отличаются использованием более качественных материалов и технологий монтажа – что также отображается на их себестоимости и экономичности. Более того, современная система позволяет совершать контроль на всех этапах и замечает даже незначительное колебание температуры.

Аксонометрическая схема системы отопления коттеджа — первые этап гидравлического расчета

• только в случае правильно выполненного монтажа будет осуществляться равномерная подача теплоносителя ко всем элементам системы. А этот показатель – залог равновесия между регулярно изменяющейся температурой воздуха снаружи и внутри помещения.
• минимализация затрат на эксплуатацию системы (в особенности – топливной) приводит к тому, что значительно снижается гидравлическое сопротивление системы отопления.
• чем больше диаметр используемых труб – тем выше будет себестоимость отопительной системы.
• система должна быть не только надежной и качественно установленной. Важным фактором является и ее бесшумность.

Какую информацию получаем после того, как сделан гидравлический расчет отопления:

• диаметр труб, применимый на различных участках системы для ее максимально эффективной работы;
• гидравлическая устойчивость системы отопления в разных сегментах отопительной системы;
• тип гидравлической связки трубопровода. В некоторых случаях для достижения максимального равновесия отдельных процессов используется специальный каркас.
• расход и давление теплоносителя во время циркуляции в отопительной системе.

Конечно, расчет гидравлического сопротивления системы отопления является довольно затратным процессом. Однако следует учитывать то, что правильность его проведения дает возможность получения максимально точной информации, необходимой для создания качественной отопительной системы. Поэтому наиболее правильным является привлечение специалиста, а не попытка произвести данный расчет самостоятельно.

Пример рабочей схемы в программе при выполнении гидравлического расчета

Перед тем, как будет проведен гидравлический расчет системы отопления онлайн, следует получить такие данные:

равновесие показателей тепла во всех помещениях, которые необходимо будет отапливать;
наиболее подходящий тип отопительных приборов, прорисовать на предварительном плане отопительной системы их детальное расположение;
определение типа и диаметра используемых для монтажа системы труб;
разработка плана запорного и направляющего каркасов

Помимо этого, важно до мелочей продумать расположение в системе всех элементов – от генераторов тепла до вентилей, стабилизаторов давления и датчиков контроля уровня температуры теплоносителя;
создание максимально детального плана системы, на котором будут указаны все ее элементы, а также длина и нагрузка сегментов;
определить расположение замкнутого контура.. Пример таблицы с полученными данными гидравлического расчета

Пример таблицы с полученными данными гидравлического расчета
