Гибридный инвертор для солнечных батарей: виды, обзор лучших моделей + особенности подключения

Как выбрать лучший?

Как уже было указано выше, на рынке подобных устройств, представлено большое количество моделей различных производителей, которые схожи по своим техническим характеристикам. Для того, чтобы выбрать инвертор, и при этом не ошибиться, необходимо следовать критериям выбора, которыми являются:

1. Номинальная мощность.
2. Максимальная (пиковая) мощность.
3. Форма выходного сигнала по току.
4. КПД.
5. Эксплуатационные показатели (температура, влажность, высота установки над уровнем моря).
6. Напряжение на «входе» и «выходе» устройства.
7. Наличие средств защиты от токов КЗ и перегрузки.
8. Наличие «спящего» режима, вентилятора охлаждения и дополнительных опций.
9. Габаритные размеры и вес.
10. Бренд и надежность производителя.
11. Стоимость.

Опираясь на выше приведенные критерии и зная параметры сети, каждый пользователь способен самостоятельно выбрать лучшую модель, из представленных, в настоящее время, в конкретном регионе или на интернет ресурсах.

Для чего нужен инвертор солнечных батарей

В нашем мире много систем, потребляющих переменное напряжение в 220 В. В этом случае, необходим инвертор для солнечных батарей для преобразования тока в переменный, иначе его производство становится бессмысленным. Солнечные панели генерируют постоянное электричество с напряжением в 12 В, 24 В и максимальное значение – в 48 В. Именно инвертор делает использование таких батарей пригодным для сети в 220 В.

Конструктивные особенности

Сам инвертор состоит из низкочастотного адаптера (диоды и выпрямитель), варикапа (функционирует за счет триодов проводимостью более 4 мк), динисторов (обеспечивают чувствительность) и обкладки.

Многие модификации таких агрегатов состоят из обязательного элемента – блока-бесперебойника. При отсутствии подачи постоянного тока в случае аварий электросетей, электричество не прекратит поступление в аккумуляторную батарею (заряжается через зарядную установку), далее в инвертор и к месту потребления энергии в электроприборы. В структуру источника бесперебойного питания входит мониторинг уровня напряжения за счет микроконтроллера. Он дает команду к подключению источников питания в случае остановки основной подачи электричества.

Наличие трансформатора в конструкции является необязательным звеном, зачастую утяжеляя ее. Но, при наличии этого элемента, появляется возможность вызвать сигнал на выходе супервысокого качества.

В конструкцию системы может входить вентилятор, функционирующий принудительно и рассчитанный на бесшумную работу с несколькими режимами (в самых дорогих моделях).

Существует возможность объединения нескольких инверторов в трехфазные агрегаты с увеличенной мощностью и расширенным кругом задач, рассчитанные на 380 В (трехфазная сеть).

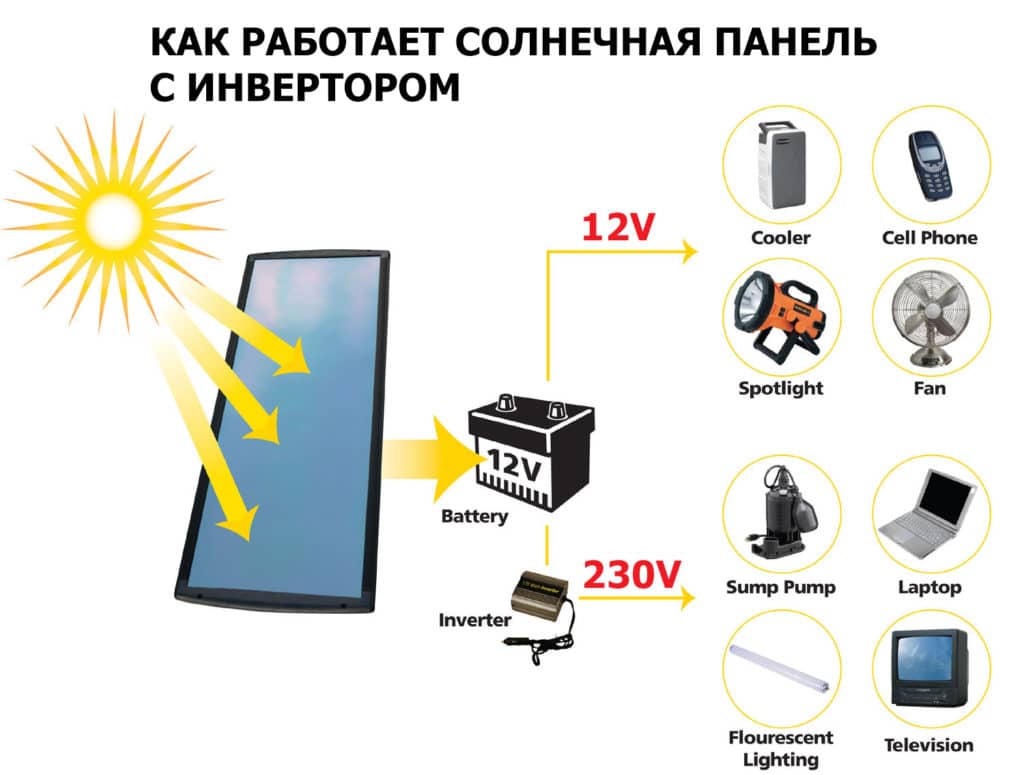

Принцип работы

Сначала солнечная батарея выступает в роли преобразователя солнечных лучей в электрический ток, затем должным образом происходит заряд аккумуляторной системы током и правильным напряжением, поддержание этого заряда в аккумуляторах, и, за счет подсоединения инверторного аппарата постоянный ток преобразуется в переменный.

Инвертор – устройство полупроводникового типа, то есть золотая середина между электропроводимостью металлов и диэлектриков (одни имеют очень высокую отметку этого показателя, другие не проводят электричество). Для использования энергии в темное время суток, накопление происходит в аккумуляторе.

Важные характеристики

• во избежание пустой траты энергии, коэффициент полезного действия должен превышать уровень в 90%; среднее значение доходит до 94%, у оптимальных моделей – до 99%;
• категорическое отсутствие радиопомех;
• условие: стабилизированное напряжение на выходе (преимущество отдается трапециевидному типу); минимальное напряжение на входе;
• низкий показатель гармоник;
• диапазон температурного режима – чем шире, тем лучше (влияет на качество работы прибора);
• восприимчивость к нагрузкам;
• защита от перегрузок и перегревов;
• минимизация потерь при отсутствии напряжения (при холостом ходе);
• номинальная мощность и максимальный ток на выходе и входе;
• средне-взвешенная эффективность – коэффициент, показывающий полезность при переменных значениях напряжения;
• диапазон определения максимально возможного напряжения (точку возможной характеристики мощности сетевого инвертора для солнечных батарей);
• уровень защиты кода исполнения от внешнего доступа воды и твердых объектов.

Выбор инвертора для солнечной батареи: обзор параметров

Все устройства обладают разными параметрами и стоимостью. Выбор прибора зависит от характеристик солнечной батареи и предполагаемой нагрузки

Немаловажно учитывать и такие параметры, как вес, количество установленных защит, наличие режима ожидания

Чтобы купить инвертор и не прогадать, обратите внимание на перечисленные ниже параметры

Входное напряжение и выходная мощность

Чем оно больше, тем выше у инвертора КПД. Для стабильной работы солнечных модулей вам нужно согласовать входное напряжение с мощностью устройства. Высокое входное напряжение позволяет снизить входной ток и свести потери к минимуму. Это не означает, что вам нужен сверхмощный прибор с максимальным входным напряжением. Но если ваши солнечные батареи выступают единственным источником электроэнергии для всех приборов, то инвертор нужно брать помощнее (от 12 до 48В).

Выходная мощность прибора должна равняться или быть больше всех суммированных нагрузок. Чтобы перестраховаться, возьмите модель помощнее. Спустя время вы можете подключить больше приборов или модернизировать солнечные батареи (увеличить отдачу энергии), и чтобы не менять инвертор, лучше заранее взять более мощный.

Форма выходного напряжения

У инверторов бывает три формы: чистый синус, квазисинусоида, прямоугольная. Наиболее качественные приборы с синусоидной формой выходного напряжения. Такой прибор «вытягивает» все индуктивные нагрузки, в то время как прямоугольная форма с ними не работает. К индуктивным нагрузкам относятся холодильники, кондиционеры, бритвы, насосы, электродвигатели. Если устройство с синусоидной формой вам не по карману, а справляться с индуктивными нагрузками как-то надо, тогда остановите выбор на форме квазисинусоида.

Количество и характер защит

При выборе инвертора для солнечной батареи обратите внимание, какие на нем стоят защиты. Чем их больше, тем лучше прибор. Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Немаловажно, чтобы на приборе стояла защита от высокого и низкого напряжения на аккумуляторе

Коэффициент полезного действия

Располагая солнечными батареями, вы не захотите, чтобы много энергии тратилось впустую. Особенно это актуально, если панели — единственный источник электричества. Коэффициент полезного действия показывает, сколько энергии будет потрачено. Например, если КПД инвертора составляет 95%, то те самые 5% — это потраченная энергия

При покупке обязательно обратите внимание на показатель КПД: брать модели с КПД в 90% или ниже не целесообразно. Современные устройства всегда располагают КПД в 90-95%, чтобы минимизировать потери

Температурный диапазон для бесперебойной работы

Этот параметр обозначает, при какой температуре прибор будет адекватно функционировать. Если вы планируете поставить устройство в холодном или неотапливаемом помещении (подвал, погреб, амбар, тамбур), тогда нужно выбрать прибор, который работает при низких температурах. Производители должны указывать температурный диапазон в техническом паспорте. Если же вы будете ставить инвертор в жилом отапливаемом помещении, тогда этот параметр не столь важен.

Дополнительные характеристики

К другим немаловажным характеристикам, влияющими на выбор инвертора для солнечной батареи, относят:

• вес — в легких моделях используется бестрансформаторная схема, которая быстро выходит из строя;
• наличие режима ожидания — позволяет экономить энергию в аккумуляторах;
• потребление мощности в режиме ожидания — если вы купили прибор с функцией режима ожидания, он должен потреблять не больше 1% мощности;
• вентилятор для охлаждения — актуален для устройств, нуждающихся в охлаждении при перегреве.

Полезно знать! Если вы купили устройство с вентилятором, обязательно уточните, выключается ли он автоматически при небольших нагрузках. Режим ожидания должен регулироваться кнопкой ручного включения и выключения. В противном случае прибор может не выйти из ожидания при подаче малой нагрузки, а это чревато сбоями. Приемлемый вес качественного инвертора рассчитывается по формуле: 1 кг на 100 Вт.

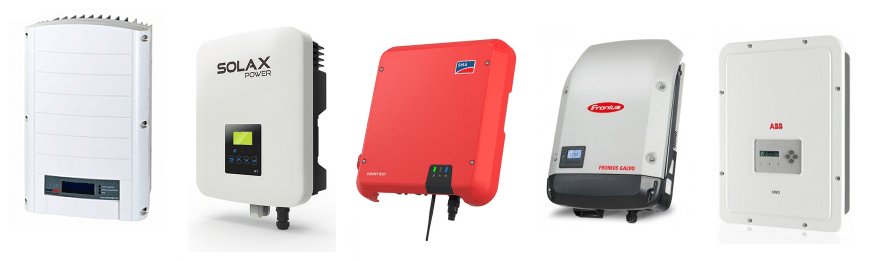

Обзор популярных гибридных преобразователей

Среди потребителей хорошие отзывы получили инверторы иностранных компаний: Xtender (Швейцария), Prosolar (Китай), Victor Energy (Голландия), SMA (Германия) и Xantrex (Канада). Отечественный представитель – МАП Sine.

Линейка многофункциональных инверторов Xtender

Гибридный преобразователь Studer от компании Xtender – воплощение швейцарского стандарта качества в силовой электроники. Солнечные инверторы серии Xtender отличаются показательными прочностными характеристиками и обширной функциональностью.

Многообразие моделей: ХТS – маломощные представители, ХТМ – модели средней мощности, ХТН – высокомощные инверторы.

Диапазоны мощностей Xtender: ХТS – 0,9-1,4 кВт, ХТМ – 1,5-4 кВт, ХТН – 3-8 кВт. Напряжение на выходе – 230 Вт, частота – 50 Гц

Каждой серии гибридных преобразователей Xtender присущи следующие характеристики и опции:

• чистая синусоида подачи;
• «подмес» мощности к сети от аккумулятора;
• при снижении сетевого напряжения потребление от центрального электроснабжения сокращается;
• два режима выбора приоритета: первый – «мягкий» с подпиткой от сети в пределах 10%, второй – полное переключение на аккумулятор;
• многообразие инстайллерских настроек;
• управление работой резервного генератора;
• режим ожидания с широким диапазоном регулирования;
• удаленный мониторинг параметров системы.

Во всех модификациях есть функция Smart Boost –подключение к разным «поставщикам» питания (генераторная установка, сетевой инвертор) и Power Shaving – гарантированное покрытие пиковых нагрузок.

Prosolar Hibrid – оптимизация выработки электроэнергии

Модель китайского производства имеет хорошие характеристики и приемлемую стоимость (около 1200 у.е.). Преобразователь оптимизирует работу солнечных батарей, сохраняя неизрасходованную энергию в аккумуляторе.

Технические характеристики: форма напряжения – синусоида, КПД преобразования – 90%, вес установки – 15,5 кг, допустимая влажность – 90% без конденсации, температура -25°С – +60°С

Отличительные особенности:

• опция отслеживания за точкой граничной мощности солнечной батареи;
• информационный ЖК-дисплей с отображением рабочих параметров системы;
• 3-х уровневое зарядное устройство аккумулятора;
• регулировка максимального тока до 25А;
• коммуникативность инвертора.

Преобразователь подсоединяется к ПК посредством программного обеспечения (поставляется комплектом). Есть возможность модернизации инвертора путем инновационной перепрошивки.

Синусоидальные преобразователи Phoenix Inverter

Инверторы Phoenix удовлетворяют высоким требованиям и подходят для производственного применения. Серия Phoenix Inverter выпущена без встроенного зарядного устройства. Преобразователи оснащены информационной шиной VE.Bus и допускают эксплуатацию в параллельных или трехфазных конфигурациях.

Диапазон мощностей модельного ряда – 1,2-5 кВт, КПД – 95%, тип напряжения – синусоида.

В таблице приведены характеристики гибридной модификации инвертора 48/5000 от компании Victron Energy. Ориентировочная стоимость Phoenix Inverter мощностью 5 кВт – 2500 у.е.

Конкурентные преимущества:

• технология «SinusMax» поддерживает запуск «тяжелых нагрузок»;
• два режима сбережения энергии – опция поиска нагрузки и понижение тока холостого хода;
• наличие реле сигнализации – оповещение о перегреве, недостаточном напряжении батареи и т.д.;
• настройка программируемых параметров через ПК.

Для достижения высокой мощности возможно параллельное подключение к фазе до шести преобразователей. Например, комбинация из шести приборов номиналом 48/5000 способна обеспечить выходную мощность – 48кВт/30кВА.

Отечественные лидеры: МАП Gibrid и Dominator

Компания МАП «Энергия» разработала две модификации гибридного преобразователя: Gibrid и Dominator.

Диапазон мощностей оборудования составляет 1,3-20 кВт, временной промежуток на переключение между режимами – до 4-х мс, предусмотрена возможность «подкачки» электроэнергии в городскую сеть.

Сравнительная таблица возможностей преобразователей. Оба вида способны работать в ЭКО режиме, каждая модель «связывается» с Web-сервером для удаленного мониторинга и корректировки

Общие характеристики конверторов напряжения Gibrid и Dominator:

• трансформатор на базе тора;
• стабилизация входного напряжения отсутствует;
• режим «подкачки» мощности;
• выход – чистый синус;
• генерация переизбытка энергии в сеть;
• ограничение тока потребления на входе АС;
• класс IP21;
• расход в «спящем» режиме – 2-5Вт.

КПД преобразователей достигает 93-96%. Приборы успешно прошли испытания на использование при сверхнизких температурах (граничное значение -25°, допустимы кратковременное снижение до -50°С).

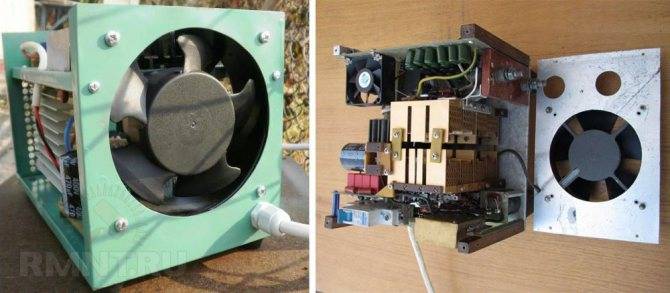

Улучшение теплоотвода

Первый недостаток, которым грешит подавляющее большинство недорогих инверторных аппаратов — плохая схема отвода тепла с силовых ключей и выпрямительных диодов. Начинать доработку в этом направлении лучше с увеличения интенсивности принудительного обдува. Как правило, в сварочных аппаратах устанавливают корпусные вентиляторы с питанием от служебных цепей напряжением 12 В. В «компактных» моделях принудительное воздушное охлаждение может вовсе отсутствовать, что для электротехники такого класса, безусловно, нонсенс.

Достаточно просто увеличить воздушный поток путём установки нескольких таких вентиляторов последовательно. Проблема в том, что «родной» кулер скорее всего придётся снять. Чтобы эффективно работать в последовательной сборке, вентиляторы должны иметь идентичную форму и число лопастей, а также скорость вращения. Собрать одинаковые кулеры в «стопку» крайне просто, достаточно стянуть их парой длинных болтов по диаметрально противоположным угловым отверстиям. Также не стоит беспокоиться о мощности источника служебного питания, как правило её достаточно для установки 3–4 вентиляторов.

Если внутри корпуса инвертора недостаточно места для установки вентиляторов, можно приладить снаружи один высоко. Его установка проще по той причине, что не требуется подключение к внутренним цепям, питание снимается с клемм кнопки включения. Вентилятор, разумеется, должен устанавливаться напротив вентиляционных жалюзеек, часть которых можно вырезать, чтобы снизить аэродинамическое сопротивление. Оптимальное направление потока воздуха — на вытяжку из корпуса.

Второй способ улучшить теплоотвод — замена штатных алюминиевых радиаторов на более производительные. Новый радиатор нужно выбирать с наибольшим количеством как можно более тонких рёбер, то есть с наибольшей площадью контакта с воздухом. Оптимально в этих целях использовать радиаторы охлаждения компьютерных ЦП. Процесс замены радиаторов довольно прост, достаточно соблюдать несколько простых правил:

1. Если штатный радиатор изолирован от фланцев радиоэлементов слюдой или резиновыми прокладками, их нужно сохранить при замене.
2. Для улучшения теплового контакта нужно использовать кремнийорганическую термопасту.
3. Если радиатор нужно подрезать, чтобы он поместился в корпус, обрезанные рёбра нужно тщательно обработать надфилем, чтобы снять все заусенцы, иначе на них будет обильно оседать пыль.
4. Радиатор должен быть плотно прижат к микросхемам, поэтому предварительно на нём нужно разметить и просверлить крепёжные отверстия, возможно, потребуется нарезать резьбу в теле алюминиевой подошвы.

Дополнительно отметим, что нет смысла менять штучные радиаторы отдельно стоящих ключей, замене подвергаются только теплоотводы интегральных схем или нескольких высокомощных транзисторов, установленных в ряд.

Самостоятельная доработка сварочного инвертора

Желательно сделать дополнительное принудительное охлаждение с помощью кулера от персонального компьютера. Инвертор , схема которого приведена выше, тоже должен быть смонтирован в надежном корпусе. Главное, чтобы случайно не дотронулись до высоковольтных выводов.

Повышающие трансформаторные преобразователи напряжения на транзисторах широко используются в нестационарных и полевых условиях для замены сети В 50 Гц для питания сетевой аппаратуры и приборов. Такие преобразователи должны обеспечивать выходную мощность от единиц до сотен ватт при питании от аккумуляторов или генераторов постоянного тока напряжением от 6 до 24 В. Обычно в качестве преобразователей напряжения повышенного напряжения используют автогенераторные преобразователи или трансформаторные преобразователи с внешним возбуждением. Пример двухтактного трансформаторного автогенератора, преобразующего постоянное напряжение 12 6 в переменное В, показан на рис. Преобразователь работает на повышенной частоте преобразования — Гц под нагрузкой и Гц на холостом ходу.

Для этого потребуется сделать небольшие изменения:. Чтобы подключать к источнику бесперебойного питания бытовую технику, нужно сделать розетки. Проще всего из старого сетевого фильтра и отрезка провода со штекером сделать переноску, в которую и будет включаться вся техника.

Виды инверторов для СЭС

Существует несколько разновидностей сетевых инверторов, отличающихся некоторыми особенностями конструкции и назначением. При сборке комплекса солнечных батарей используются различные варианты, требующие от владельца правильного понимания специфики и особенностей их работы. Прежде всего, инверторы различают по форме выходного сигнала:

• синусоидальные
• прямоугольные
• псевдосинусоидальные

Синусоидальные

Наиболее предпочтительным вариантом конструкции является синусоидальный инвертор солнечных батарей. Он способен выдать наиболее качественную форму сигнала, оптимальную для всех бытовых приборов, технических и электронных устройств.

Прямоугольные

Инверторы с прямоугольным сигналом — самые дешевые, но их рекомендуют применять только для простых осветительных приборов. Многие виды бытовой техники от таких источников не могут работать.

Псевдосинусоидальные

Псевдосинусоидальные приборы — это компромисс между первым и вторым видами, способными работать с любыми устройствами. Однако, для работы с некоторыми чувствительными видами потребителей их лучше не использовать. Кроме того, от псевдосинусоидальных инверторов могут возникать помехи и шумы.

Кроме этого, есть инверторы, предназначенные для работы в разных условиях. Рассмотрим их внимательнее:

Сетевые

Обычно сетевой энергией пользуются в дневное время, когда аккумуляторы солнечных батарей заряжаются. Ночью происходит переход на автономное питание, до того момента, когда заряд АКБ будет исчерпан. В дневное время возможна отдача энергии в сеть, если заряд батарей полон. Эту функцию также используют, если мощность солнечных батарей значительно превышает потребности дома.

За рубежом существуют такие программы и тарифы, где отданная энергия учитывается и оплачивается владельцу солнечной батареи. В нашей стране таких возможностей пока нет, поэтому сетевые инверторы для солнечных электростанций используются только для питания потребителей и переключения режима подачи энергии.

Этот вид приборов считается наиболее удачным, поскольку работает с перерывами и обладает высокой долговечностью. Его недостаток состоит в необходимости иметь параллельное подключение к централизованному источнику.

Автономные

Такая схема предполагает высокие нагрузки, поэтому мощность инвертора подбирается с определенным запасом. Кроме того, необходимо обеспечить параметры инвертора, превышающие пусковой ток наиболее мощного потребителя

Это важно, поскольку пиковое значение способно вывести устройство из строя

Например, холодильник или кондиционер при запуске превышает рабочую мощность в 10 раз, поэтому иметь определенный запас надо обязательно. Перед покупкой следует выполнить подсчет суммарной мощности всех потребителей и учесть пиковые пусковые нагрузки. Кроме того, надо прибавить запас на компенсацию падения выходной мощности со временем.

Солнечный инвертор Sila 3000

Одним из наиболее востребованных устройств считается гибридный солнечный инвертор Sila 3000, отзывы о котором свидетельствуют о высоких эксплуатационных возможностях. Например, при номинале 2,4 кВт, эти инверторы способны кратковременно давать 3 кВт без отрицательных последствий для себя. При возникновении пиковых пусковых нагрузок, гибридные солнечные инверторы Sila 3000 могут выдержать изменение режима работы. Несмотря на то, что они изготовлены в Китае, долговечность и надежность приборов весьма положительно оцениваются пользователями.

Отечественные

Широчайший ассортимент преобразователей создает МАП «Энергия» (от 800 до 1200 Вт).

Компания России выпускает несколько линеек этих устройств:

• синусоидальные с выходным сигналом, имеющим вид чистой синусоиды — МАП SIN. Цена на них – 22800-130500 рублей;
• синусоидальные с отбором дополнительной энергии от аккумуляторов — МАП HYBRID, стоимостью от 29700 до 166500 рублей;
• 3-фазные — МАП HYBRID, пригодные для зарядки всевозможных типов аккумуляторных батарей с помощью высокомощной зарядки.

Рассчитаны инверторы этого бренда для частных домохозяйств и промышленных объектов, используются достаточно активно в строительной отрасли, медицине, на метеорологических станциях.

Виды инверторов и их конструктивные особенности

Существует три вида инверторов для солнечных батарей, отличающихся по принципу своего действия: сетевые, автономные и гибридные (многофункциональные).

Сетевые

Сетевой инвертор для солнечных батарей работает совместно с централизованным электроснабжением. Помимо преобразования энергии в задачи таких установок входит контроль за напряжением и частотой тока внешней сети. Также они передают лишнее электричество в основную электросеть. Кстати, владелец фитоэлектростанции может неплохо на этом заработать, продавая излишки энергии частным компаниям.

Сетевые преобразователи электроэнергии создаются на основе емкостных диодов с низкочастотным модулятором. Чаще всего их используют для солнечных панелей в виде тарелок. Преимущества устройств в их компактности, высокой степени защиты и относительно быстрой скорости преобразования, при низком уровне энергопотребления.

Кроме своей основной функции сетевые инверторы имеют ряд дополнительных возможностей:

• регулировка частоты напряжения;
• регулировка амплитуды тока;
• защита оборудования от перегрева;
• защита сети от коротких замыканий;
• некоторые модели оснащены Wi-Fi-связью, благодаря которой можно выводить информацию на экран телефона, планшета или ПК.

Сетевые устройства монтируются в электрическую цепь между солнечной батареей и электрической сетью 220-380 В. Их использование предполагает работу гелиостанции без накопительных аккумуляторов. Функционировать они могут только в дневное время, когда есть солнечный свет.

Автономные

Инверторы автономного типа включены в общую конструкцию солнечной электростанции и обеспечивают постоянное поступление к потребителям электроэнергии.  Устройства данного вида преобразуют накопленную в АКБ энергию до требуемых параметров и направляют ее для дальнейшего использования.

Автономный инвертор для солнечных батарей

Автономные инверторы в зависимости от формы выходного сигнала по току, делятся на синусоидальные и квази-синусоидальные. Первые установки отличаются повышенными техническими параметрами, но при этом они более габаритные и стоят дороже. Это сужает круг потребителей, которые могут позволить себе такие устройства.Однако они обеспечивают надежную работу электроприборов, которые чувствительны к перепадам напряжения.

Автономные инверторы квази-синусоидального более востребованы нежели синусоидальные. Они меньше в размерах и стоимость их более доступная. Минус в том, что такое оборудование нежелательно устанавливать в местах с нестабильным электроснабжением, иначе чувствительные приборы могут просто сгореть от скачка напряжения.

Многофункциональные

Гибридный инвертор для солнечных батарей включил в себе преимущества первого и второго вида. Это самое надежное оборудование, обладающее большим количеством настроек:

• повышает мощность сети при перегрузках;
• продолжает работу при снижении напряжения;
• исключает проблемы со счетчиками.

Многофункциональный тип инвертора подойдет как для домашней, так и для промышленной солнечной станции. Он может параллельно получать нагрузку из сети и от аккумуляторной батареи, выбирая, что в данной ситуации наиболее приоритетно. Единственный его недостаток — дороговизна.

Индикация сварочного тока

Даже если на инверторе установлен цифровой индикатор установки тока, он показывает не реальное его значение, а некую служебную величину, масштабированную для наглядного отображения. Отклонение от фактической величины тока может составлять до 10%, что неприемлемо при использовании специальных марок электродов и работе с тонкими деталями. Получить реальное значение сварочного тока можно путём установки амперметра.

В пределах 1 тысячи рублей обойдётся цифровой амперметр типа SM3D, его даже можно аккуратно встроить в корпус инвертора. Основная проблема в том, что для измерения столь высоких токов требуется подключение через шунт. Его стоимость находится в пределах 500–700 рублей для токов в 200–300 А

Обратите внимание, что тип шунта должен соответствовать рекомендациям производителя амперметра, как правило, это вставки на 75 мВ с собственным сопротивлением порядка 250 мкОм для предела измерения в 300 А

Установить шунт можно либо на плюсовую, либо на минусовую клемму изнутри корпуса. Обычно размеров соединительной шины достаточно для подключения вставки длиной около 12–14 см. Изгибать шунт нельзя, поэтому если длины соединительной шины недостаточно, её нужно заменить медной пластиной, косичкой из очищенного однопроволочного кабеля или отрезком сварочной жилы.

Узлы, пригодные к модернизации

Важнейший параметр любого сварочного аппарата — вольт-амперная характеристика (ВАХ), за счёт неё и обеспечивается стабильное горение дуги при разной её длине. Правильная ВАХ создаётся микропроцессорным управлением: маленький «мозг» инвертора на ходу меняет режим работы силовых ключей и мгновенно подстраивает параметры сварочного тока. К сожалению, каким либо образом перепрограммировать бюджетный инвертор нельзя — управляющие микросхемы в нём аналоговые, а замена на цифровую электронику требует незаурядных знаний схемотехники.

Однако «умений» управляющей схемы вполне достаточно, чтобы нивелировать «криворукость» начинающего сварщика, ещё не научившегося стабильно удерживать дугу. Гораздо правильнее сосредоточиться на устранении некоторых «детских» болезней, первая из которых — сильный перегрев электронных компонентов, ведущий к деградации и разрушению силовых ключей.

Вторая проблема — использование радиоэлементов сомнительной надёжности. Устранение этого недостатка сильно снижает вероятность возникновения поломок через 2–3 года эксплуатации аппарата. Наконец, даже начинающему радиотехнику будет вполне по силам реализовать индикацию фактического сварочного тока для возможности работы со специальными марками электродов, а также провести ряд других мелких доработок.

Гибридный инвертор: принцип работы

Принцип действия инверторов гибридного типа связан с двойным преобразованием первоначальных параметров сети. Сначала происходит преобразование напряжения, которое подается на входной канал прибора, из DC в АС, после чего показатели повышаются до требуемого значения.

Конструкция гибридных инверторов сочетает в себе элементы и функционал сетевых и оавтономных преобразователей напряжения. Поскольку в составе приборов содержится контроллер заряда, из электрических цепей можно смело убирать такой важный компонент как отдельно устанавливаемая модель контроллера. Инверторы способны синхронизироваться с внешними электрическими сетями, благодаря чему осуществляется перекачивание туда излишек накопленной электроэнергии.

Гибридные преобразователи будут работать даже в случае отсутствия напряжения во внешних сетях, поскольку нагрузка потребителей автоматически переключается на электропитание от аккумуляторной батареи. Данное оборудование позволяет одномоментно пользоваться накопленной энергией из аккумуляторов, зарядка которых осуществляется от солнечных панелей или ветровых генераторов, и энергией от внешних сетей или иных источников (генераторов) без необходимости отключения от этих самых сетей.

Если рассматривать более узконаправленно, то любой инвертор гибридный имеет такой принцип действия, который зависит от условий эксплуатации и времени суток:

• В дневное время энергия от солнца попадает на фотоэлементы, после чего происходит ее трансформирование в электрическую и подача на инверторный преобразователь, где она «адаптируется» под параметры бытовой электросети. Затем с помощью гибридного преобразователя происходит питание бытовых потребителей и зарядка аккумуляторов, а при полной зарядке лишняя выработанная электроэнергия уже сбрасывается в стационарные энергосети по «Зеленому тарифу».
• В вечернее время инверторы питают бытовое электрооборудование от аккумулятора или от электросети (исходя из выбранного режима работы).
• Когда электроэнергия отсутствует, инверторный преобразователь подает электричество от АКБ или солнечных фотоэлементов (зависит от погодных условий и текущего времени).

Подключение инвертора к солнечной батарее

Необходимо приготовить кабель соответствующего сечения, способный выдерживать все возможные нагрузки. Необходимо учитывать, что длина соединительного кабеля между солнечными панелями и инвертором не должна превышать 3 м. Если потребители расположены далеко от модулей, удлиняют высоковольтное плечо — кабель на 220 В. Рассмотрим порядок присоединения прибора к комплекту солнечного оборудования:

Схема

Простейшая схема подключения инвертора — в разрыв между потребителями и аккумуляторами. Этот вариант используется для автономных устройств.

Наиболее сложная схема — для сетевых или гибридных приборов. Параллельно с АКБ подключается сетевое напряжение (на соответствующие контакты), тут же присоединяется нагрузка. Дополнительная пара контактов предназначена для резервируемой системы (резервное освещение, аварийное питание и т. п.). Выбор схемы зависит от назначения и конструкции инвертора, а также наличия подключения к централизованной сети.

Этапы

Процесс соединения приборов никаких сложностей не вызывает. Все контакты поименованы, главная задача — не перепутать их в спешке. Сначала собирают весь комплект — панели, контроллер, АКБ. После этого подключают инвертор и проверяют работоспособность. Обнаруженные ошибки сразу устраняют. Когда появляется полная уверенность в правильности всех соединений, подключают полезную нагрузку — приборы питания. С этого момента солнечные батареи считаются введенными в эксплуатацию.
